Page 191 of 333
XI
189
PRAKTIČNE INFORMACIJE
Zamena sijalica registarske
tablice (W 5W)
)
Uvucite tanak odvijač u jedan od
spoljnih otvora providnog dela.
)
Gurnite ga prema spolja da biste
ga otkačili.
Zamena trećeg stop svetla
(diode)
Za zamenu ovog tipa svetla sa dio-
dama, obratite se stručnom servisu
ili mreži CITROËN.
)
Skinite providni deo.
)
Zamenite neispravnu sijalicu.
Page 192 of 333
XI
190
PRAKTIČNE INFORMACIJE

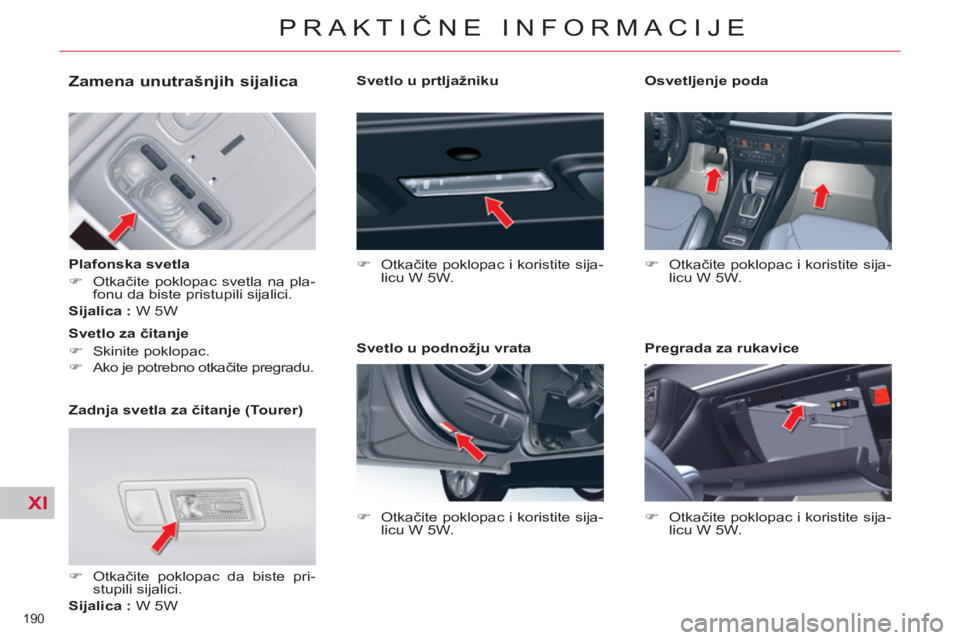

Zamena unutrašnjih sijalica
Plafonska svetla
)
Otkačite poklopac svetla na pla-
fonu da biste pristupili sijalici.
Sijalica :
W 5W
Zadnja svetla za čitanje (Tourer)
)
Otkačite poklopac da biste pri-
stupili sijalici.
Sijalica :
W 5W
Svetlo za čitanje
)
Skinite poklopac.
)
Ako je potrebno otkačite pregradu.
Svetlo u prtljažniku
)
Otkačite poklopac i koristite sija-
licu W 5W.
Svetlo u podnožju vrata
)
Otkačite poklopac i koristite sija-
licu W 5W.
Osvetljenje poda
)
Otkačite poklopac i koristite sija-
licu W 5W.
Pregrada za rukavice
)
Otkačite poklopac i koristite sija-
licu W 5W.
Page 193 of 333
XI
191
PRAKTIČNE INFORMACIJE
ZAMENA OSIGURAČA
Operativni mod zamene neisprav-
nog osigurača novim osiguračem
kako bi se otklonio kvar odgovara-
juće funkcije.
Dve kutije sa osiguračima su sme-
štene ispod komandne table i u pro-
storu motora.
Zamena osigurača
Pre zamene osigurača, potrebno je
da utvrdite uzrok kvara i da ga otklo-
nite. Brojevi osigurača su naznačeni
na kućištu osigurača.
Neispravan osigurač smete da za-
menite samo osiguračem iste jačine
(iste boje).
Koristite specijalnu štipaljku 1
koja
se nalazi na poklopcu blizu kućišta
sa osiguračima.
Dobar
Loš
Štipaljka 1
Osigurači ispod komandne table
Pristup osiguračima
)
otvorite pregradu do kraja i držite
je u horizontalnom položaju,
)
skinite garnituru povlačenjem
donjeg dela.
Kutija sa osiguračima C Kutija sa osiguračima A
Štipaljka 1
Pri vraćanju pregrade, poštujte sle-
deća uputstva :
- Pregrada je u horizontalnom po-
ložaju, vratite donji deo vodeći
računa da su donji urezi nasu-
prot osovina.
- Gurnite naglo unapred.
- Zatvorite pregradu proveravajući
da li su opruge, koje se nalaze
pozadi, iznad pregrade.
Kutija sa osiguračima B
Page 194 of 333
XI
192
PRAKTIČNE INFORMACIJE

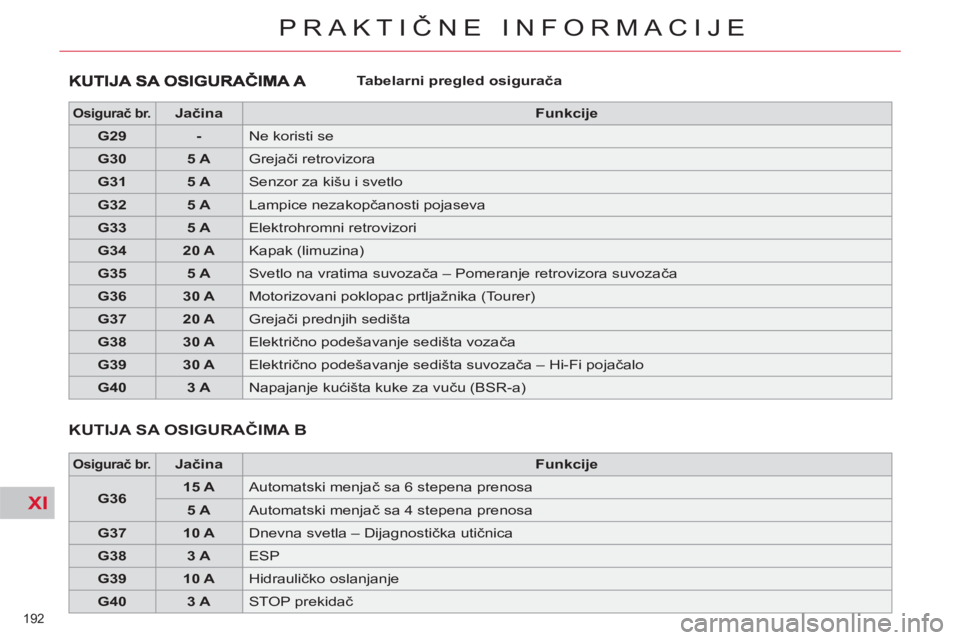

Tabelarni pregled osigurača
Osigurač br.
Jačina
Funkcije
G29
-
Ne koristi se
G30
5 A
Grejači retrovizora
G31
5 A
Senzor za kišu i svetlo
G32
5 A
Lampice nezakopčanosti pojaseva
G33
5 A
Elektrohromni retrovizori
G34
20 A
Kapak (limuzina)
G35
5 A
Svetlo na vratima suvozača – Pomeranje retrovizora suvozača
G36
30 A
Motorizovani poklopac prtljažnika (Tourer)
G37
20 A
Grejači prednjih sedišta
G38
30 A
Električno podešavanje sedišta vozača
G39
30 A
Električno podešavanje sedišta suvozača – Hi-Fi pojačalo
G40
3 A
Napajanje kućišta kuke za vuč
u (BSR-a)
KUTIJA SA OSIGURAČIMA B
Osigurač br.
Jačina
Funkcije
G36
15 A
Automatski menjač sa 6 stepena prenosa
5 A
Automatski menjač sa 4 stepena prenosa
G37
10 A
Dnevna svetla – Dijagnostička utičnica
G38
3 A
ESP
G39
10 A
Hidrauličko oslanjanje
G40
3 A
STOP prekidač
Page 195 of 333
XI
193
PRAKTIČNE INFORMACIJE

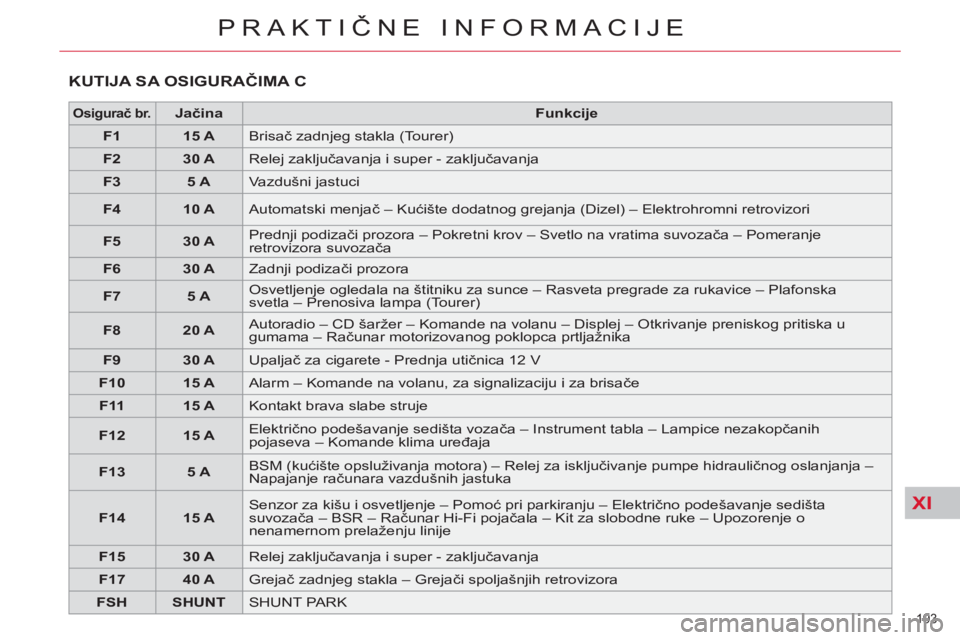

KUTIJA SA OSIGURAČIMA C
Osigurač br.
Jačina
Funkcije
F1
15 A
Brisač zadnjeg stakla (Tourer)
F2
30 A
Relej zaključavanja i super - zaključavanja
F3
5 A
Vazdušni jastuci
F4
10 A
Automatski menjač – Kućište dodatnog grejanja (Dizel) – Elektrohromni retrovizori
F5
30 A
Prednji podizači prozora – Pokretni krov – Svetlo na vratima suvozača – Pomeranje
retrovizora suvozača
F6
30 A
Zadnji podizači prozora
F7
5 A
Osvetljenje ogledala na štitniku za sunce – Rasveta pregrade za rukavice – Plafonska
svetla – Prenosiva lampa (Tourer)
F8
20 A
Autoradio – CD šaržer – Komande na volanu – Displej – Otkrivanje preniskog pritiska u
gumama – Računar motorizovanog poklopca prtljažnika
F9
30 A
Upaljač za cigarete - Prednja utičnica 12 V
F10
15 A
Alarm – Komande na volanu, za signalizaciju i za brisače
F11
15 A
Kontakt brava slabe struje
F12
15 A
Električno podešavanje sedišta vozača – Instrument tabla – Lampice nezakopčanih
pojaseva – Komande klima uređaja
F13
5 A
BSM (kućište opsluživanja motora) – Relej za isključivanje pumpe hidrauličnog oslanjanja –
Napajanje računara vazdušnih jastuka
F14
15 A
Senzor za kišu i osvetljenje – Pomoć pri parkiranju – Električno podešavanje sedišta
suvozača – BSR – Računar Hi-Fi pojačala – Kit za slobodne ruke – Upozorenje o
nenamernom prelaženju linije
F15
30 A
Relej zaključavanja i super - zaključavanja
F17
40 A
Grejač zadnjeg stakla – Grejači spoljašnjih retrovizora
FSH
SHUNT
SHUNT PARK
Page 196 of 333
XI
194
PRAKTIČNE INFORMACIJE

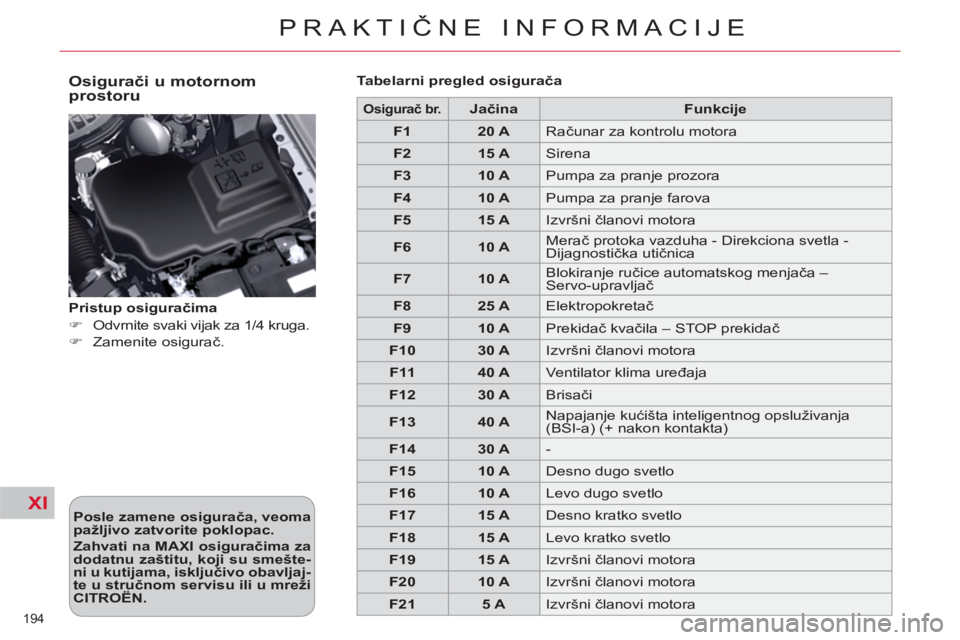

Osigurači u motornom
prostoru
Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.
Zahvati na MAXI osiguračima za
dodatnu zaštitu, koji su smešte-
ni u kutijama,
isključivo obavljaj-
te
u
stručnom servisu ili u mreži
CITROËN.
Pristup osiguračima
)
Odvrnite svaki vijak za 1/4 kruga.
)
Zamenite osigurač.
Tabelarni pregled osigurača
Osigurač br.
Jačina
Funkcije
F1
20 A
Računar za kontrolu motora
F2
15 A
Sirena
F3
10 A
Pumpa za pranje prozora
F4
10 A
Pumpa za pranje farova
F5
15 A
Izvršni članovi motora
F6
10 A
Merač protoka vazduha - Direkciona svetla -
Dijagnostička utičnica
F7
10 A
Blokiranje ručice automatskog menjača –
Servo-upravljač
F8
25 A
Elektropokretač
F9
10 A
Prekidač kvačila – STOP prekidač
F10
30 A
Izvršni članovi motora
F11
40 A
Ventilator klima uređaja
F12
30 A
Brisači
F13
40 A
Napajanje kućišta inteligentnog opsluživanja
(BSI-a) (+ nakon kontakta)
F14
30 A
-
F15
10 A
Desno dugo svetlo
F16
10 A
Levo dugo svetlo
F17
15 A
Desno kratko svetlo
F18
15 A
Levo kratko svetlo
F19
15 A
Izvršni članovi motora
F20
10 A
Izvršni članovi motora
F21
5 A
Izvršni članovi motora
Page 197 of 333
XI
!
195
PRAKTIČNE INFORMACIJE

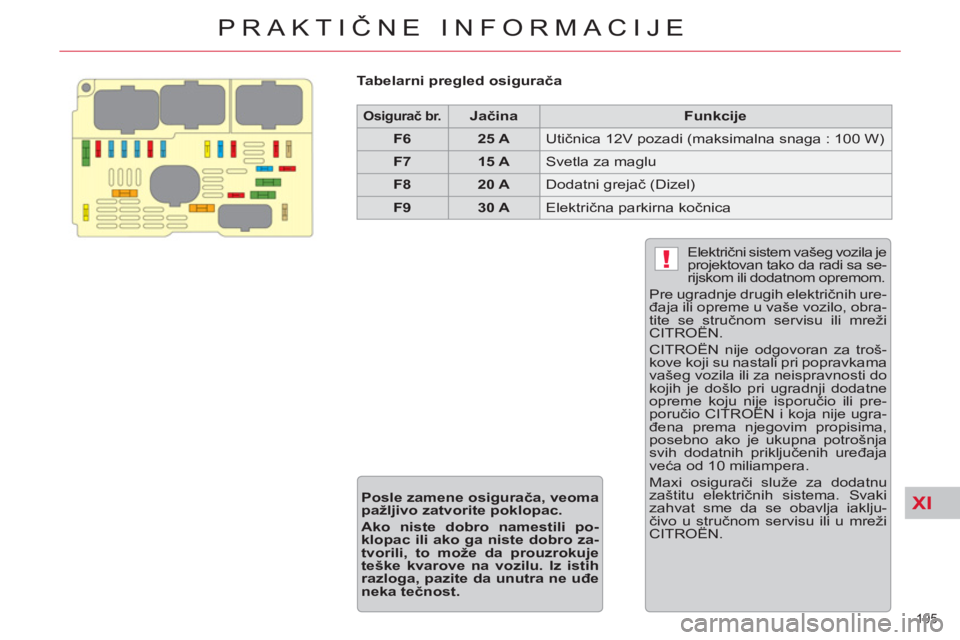

Tabelarni pregled osigurača
Osigurač br.
Jačina
Funkcije
F6
25 A
Utičnica 12V pozadi (maksimalna snaga : 100 W)
F7
15 A
Svetla za maglu
F8
20 A
Dodatni grejač (Dizel)
F9
30 A
Električna parkirna kočnica
Električni sistem vašeg vozila je
projektovan tako da radi sa se-
rijskom ili dodatnom opremom.
Pre ugradnje drugih električnih ure-
đaja ili opreme u vaše vozilo, obra-
tite se stručnom servisu ili mreži
CITROËN.
CITROËN nije odgovoran za troš-
kove koji su nastali pri popravkama
vašeg vozila ili za neispravnosti do
kojih je došlo pri ugradnji dodatne
opreme koju nije isporučio ili pre-
poručio CITROËN i koja nije ugra-
đena prema njegovim propisima,
posebno ako je ukupna potrošnja
svih dodatnih priključenih uređaja
veća od 10 miliampera.
Maxi osigurači služe za dodatnu
zaštitu električnih sistema. Svaki
zahvat sme da se obavlja iaklju-
čivo u stručnom servisu ili u mreži
CITROËN.
Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.
Ako niste dobro namestili po-
klopac ili ako ga niste dobro za-
tvorili, to može da prouzrokuje
teške kvarove na vozilu. Iz istih
razloga, pazite da unutra ne uđe
neka tečnost.
Page 198 of 333
XI
!
196
PRAKTIČNE INFORMACIJE

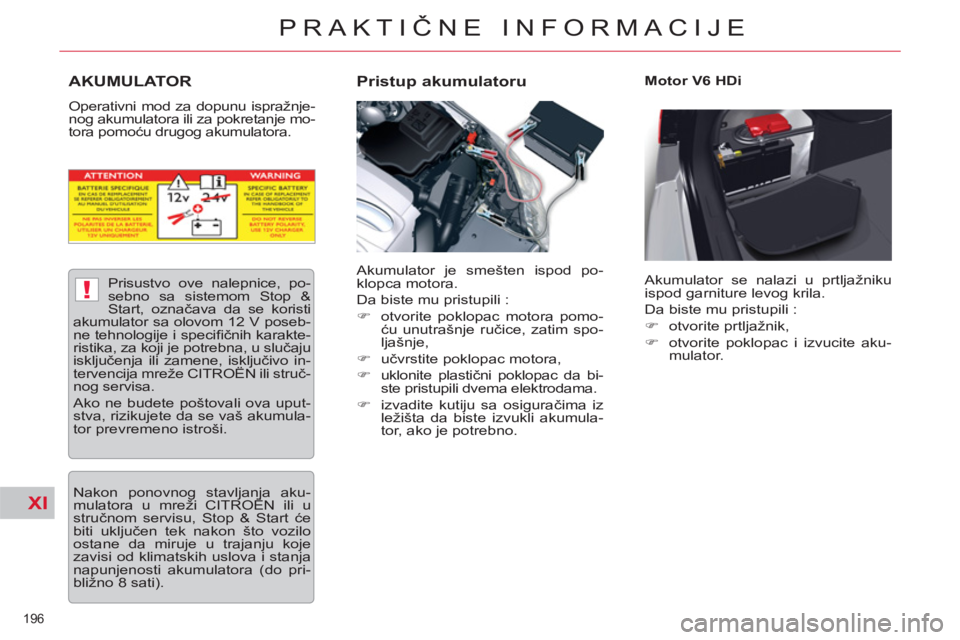

AKUMULATOR
Operativni mod za dopunu ispražnje-
nog akumulatora ili za pokretanje mo-
tora pomoću drugog akumulatora.
Pristup akumulatoru
Motor V6 HDi
Akumulator je smešten ispod po-
klopca motora.
Da biste mu pristupili :
)
otvorite poklopac motora pomo-
ću unutrašnje ručice, zatim spo-
ljašnje,
)
učvrstite poklopac motora,
)
uklonite plastični poklopac da bi-
ste pristupili dvema elektrodama.
)
izvadite kutiju sa osiguračima iz
ležišta da biste izvukli akumula-
tor, ako je potrebno. Akumulator se nalazi u prtljažniku
ispod garniture levog krila.
Da biste mu pristupili :
)
otvorite prtljažnik,
)
otvorite poklopac i izvucite aku-
mulator.
Prisustvo ove nalepnice, po-
sebno sa sistemom Stop &
Start, označava da se koristi
akumulator sa olovom 12 V poseb-
ne tehnologije i specifi čnih karakte-
ristika, za koji je potrebna, u slučaju
isključenja ili zamene, isključivo in-
tervencija mreže CITROËN ili struč-
nog servisa.
Ako ne budete poštovali ova uput-
stva, rizikujete da se vaš akumula-
tor prevremeno istroši.
Nakon ponovnog stavljanja aku-
mulatora u mreži CITROËN ili u
stručnom servisu, Stop & Start će
biti uključen tek nakon što vozilo
ostane da miruje u trajanju koje
zavisi od klimatskih uslova i stanja
napunjenosti akumulatora (do pri-
bližno 8 sati).
Page 199 of 333
XI
!
197
PRAKTIČNE INFORMACIJE

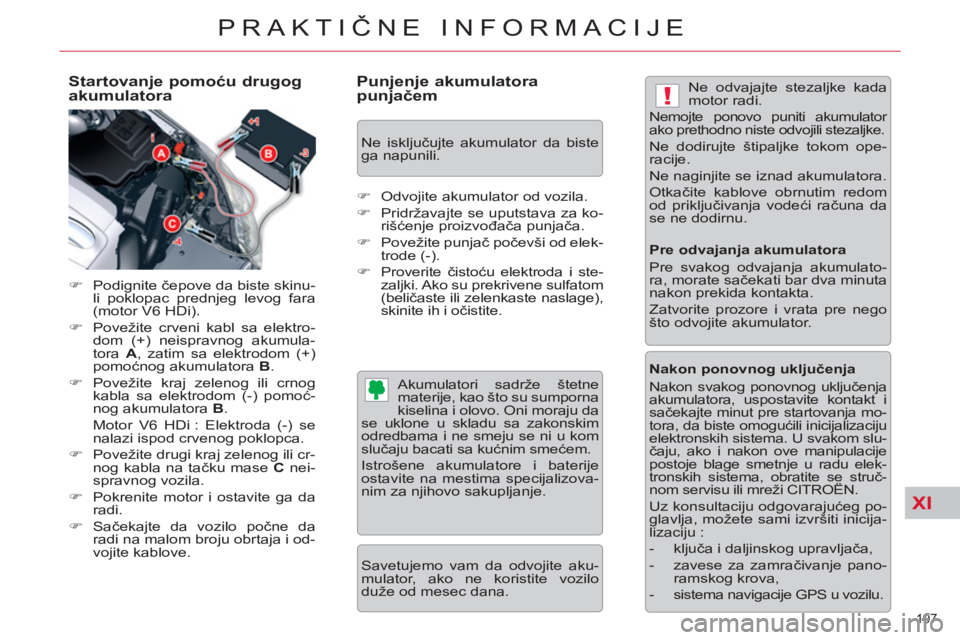

Startovanje pomoću drugog
akumulatora
)
Podignite čepove da biste skinu-
li poklopac prednjeg levog fara
(motor V6 HDi).
)
Povežite crveni kabl sa elektro-
dom (+) neispravnog akumula-
tora A
, zatim sa elektrodom (+)
pomoćnog akumulatora B
.
)
Povežite kraj zelenog ili crnog
kabla sa elektrodom (-) pomoć-
nog akumulatora B
.
Motor V6 HDi : Elektroda (-) se
nalazi ispod crvenog poklopca.
)
Povežite drugi kraj zelenog ili cr-
nog kabla na tačku mase C
nei-
spravnog vozila.
)
Pokrenite motor i ostavite ga da
radi.
)
Sačekajte da vozilo počne da
radi na malom broju obrtaja i od-
vojite kablove.
Punjenje akumulatora
punjačem
Akumulatori sadrže štetne
materije, kao što su sumporna
kiselina i olovo. Oni moraju da
se uklone u skladu sa zakonskim
odredbama i ne smeju se ni u kom
slučaju bacati sa kućnim smećem.
Istrošene akumulatore i baterije
ostavite na mestima specijalizova-
nim za njihovo sakupljanje.
Savetujemo vam da odvojite aku-
mulator, ako ne koristite vozilo
duže od mesec dana. Ne odvajajte stezaljke kada
motor radi.
Nemojte ponovo puniti akumulator
ako prethodno niste odvojili stezaljke.
Ne dodirujte štipaljke tokom ope-
racije.
Ne naginjite se iznad akumulatora.
Otkačite kablove obrnutim redom
od priključivanja vodeći računa da
se ne dodirnu.
Pre odvajanja akumulatora
Pre svakog odvajanja akumulato-
ra, morate sačekati bar dva minuta
nakon prekida kontakta.
Zatvorite prozore i vrata pre nego
što odvojite akumulator.
Nakon ponovnog uključenja
Nakon svakog ponovnog uključenja
akumulatora, uspostavite kontakt i
sačekajte minut pre startovanja mo-
tora, da biste omogućili inicijalizaciju
elektronskih sistema. U svakom slu-
čaju, ako i nakon ove manipulacije
postoje blage smetnje u radu elek-
tronskih sistema, obratite se struč-
nom servisu ili mreži CITROËN.
Uz konsultaciju odgovarajućeg po-
glavlja, možete sami izvršiti inicija-
lizaciju :
- ključa i daljinskog upravljača,
- zavese za zamračivanje pano-
ramskog krova,
- sistema navigacije GPS u vozilu.
)
Odvojite akumulator od vozila.
)
Pridržavajte se uputstava za ko-
rišćenje proizvo
đača punjača.
)
Povežite punjač počevši od elek-
trode (-).
)
Proverite čistoću elektroda i ste-
zaljki. Ako su prekrivene sulfatom
(beličaste ili zelenkaste naslage),
skinite ih i očistite.
Ne isključujte akumulator da biste
ga napunili.
Page 200 of 333
XI
!
198
PRAKTIČNE INFORMACIJE
MOD UŠTEDE ENERGIJE
Sistem upravlja trajanjem korišćenja
određenih funkcija da bi se očuvao
dovoljan napon akumulatora.
Nakon zaustavljanja motora možete
i dalje da koristite, u ukupnom mak-
simalnom trajanju od trideset minu-
ta, funkcije kao što su audio sistem
i telematika, brisači, kratka svetla,
plafonska svetla…
Moguće je da vreme bude smanjeno
ako je napon akumulatora slab.
Izlaz iz ovog moda
Funkcije se automatski ponovo ak-
tiviraju pri ponovnom korišćenju vo-
zila.
)
Za ponovno uključivanje ovih
funkcija, pokrenite motor i ostavi-
te ga da radi nekoliko trenutaka.
Vreme kojim ćete raspolagati će biti
duplo u odnosu na vreme rada mo-
tora. Ipak, to vreme će uvek biti iz-
među pet i trideset minuta.
Nije moguće pokrenuti motor
sa ispražnjenim akumulato-
rom (pogledajte odgovaraju-
ću rubriku).
VUČA VOZILA
Operativni mod za vuču vašeg ili
drugog vozila pomoću demontažne
kuke za vuču.
Pristup alatu
Prsten za vuču nalazi se u zaštitnom
kućištu dizalice u rezervnom točku.
Da biste mu pristupili :
)
otvorite prtljažnik,
)
podignite podnu oblogu,
)
izvadite prsten za vuču iz kućišta
dizalice.
Ulazak u ovaj moda
Nakon isteka ovih trideset minuta,
na višenamenskom ekranu pojavlju-
je se poruka o ulasku u ekonomič-
ni mod, a aktivne funkcije prelaze u
stanje pripravnosti.
Ako ste razgovarali telefonom u tre-
nutku prelaska na mod uštede ener-
gije :
- moći ćete da nastavite razgovor
još pet minuta pomoću seta za
slobodne ruke Autoradio,
- moći ćete da nastavite razgo-
vor još deset minuta pomoću
eMyWay.
