Page 181 of 333
XI
!
179
PRAKTIČNE INFORMACIJE

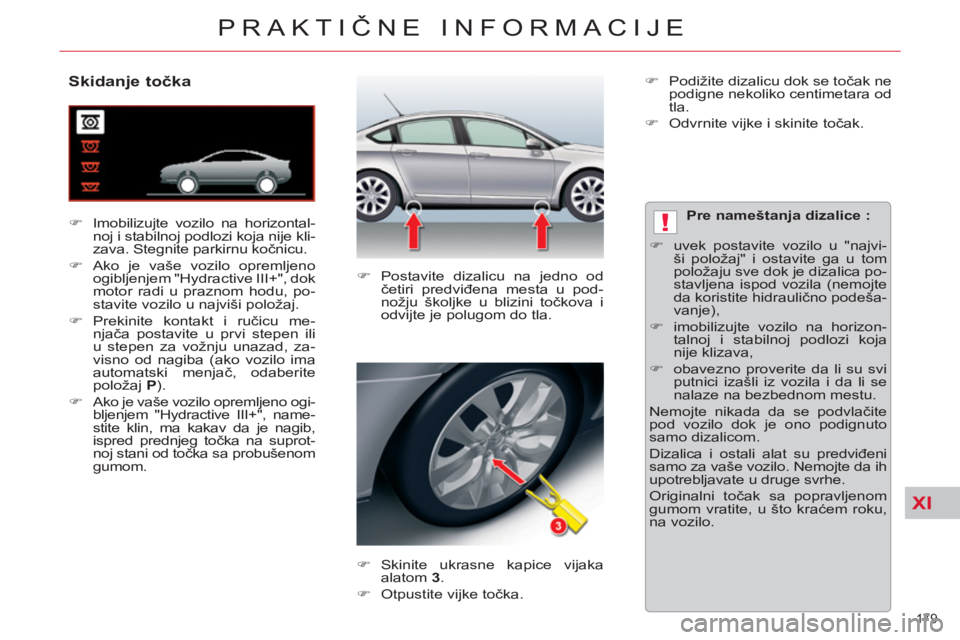

Skidanje točka
)
Imobilizujte vozilo na horizontal-
noj i stabilnoj podlozi koja nije kli-
zava. Stegnite parkirnu kočnicu.
)
Ako je vaše vozilo opremljeno
ogibljenjem "Hydractive III+", dok
motor radi u praznom hodu, po-
stavite vozilo u najviši položaj.
)
Prekinite kontakt i ručicu me-
njača postavite u prvi stepen ili
u stepen za vožnju unazad, za-
visno od nagiba (ako vozilo ima
automatski menjač, odaberite
položaj P
).
)
Ako je vaše vozilo opremljeno ogi-
bljenjem "Hydractive III+", name-
stite klin, ma kakav da je nagib,
ispred prednjeg točka na suprot-
noj stani od točka sa probušenom
gumom.
)
Postavite dizalicu na jedno od
četiri predviđena mesta u pod-
nožju školjke u blizini točkova i
odvijte je polugom do tla.
)
Skinite ukrasne kapice vijaka
alatom 3
.
)
Otpustite vijke točka.
Pre nameštanja dizalice :
)
uvek postavite vozilo u "najvi-
ši položaj" i ostavite ga u tom
položaju sve dok je dizalica po-
stavljena ispod vozila (nemojte
da koristite hidraulično podeša-
vanje),
)
imobilizujte vozilo na horizon-
talnoj i stabilnoj podlozi koja
nije klizava,
)
obavezno proverite da li su svi
putnici izašli iz vozila i da li se
nalaze na bezbednom mestu.
Nemojte nikada da se podvlačite
pod vozilo dok je ono podignuto
samo dizalicom.
Dizalica i ostali alat su predviđeni
samo za vaše vozilo. Nemojte da ih
upotrebljavate u druge svrhe.
Originalni točak sa popravljenom
gumom vratite, u što kraćem roku,
na vozilo.
)
Podižite dizalicu dok se točak ne
podigne nekoliko centimetara od
tla.
)
Odvrnite vijke i skinite točak.
Page 182 of 333
XI
!
180
PRAKTIČNE INFORMACIJE

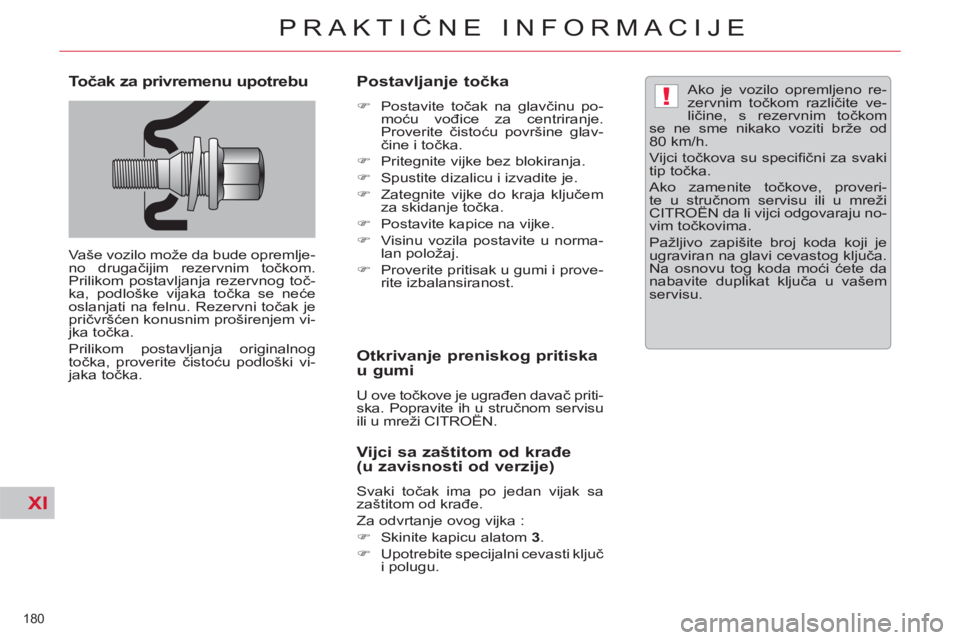

Točak za privremenu upotrebu
Vaše vozilo može da bude opremlje-
no drugačijim rezervnim točkom.
Prilikom postavljanja rezervnog toč-
ka, podloške vijaka točka se neće
oslanjati na felnu. Rezervni točak je
pričvršćen konusnim proširenjem vi-
jka točka.
Prilikom postavljanja originalnog
točka, proverite čistoću podloški vi-
jaka točka.
Postavljanje točka
)
Postavite točak na glavčinu po-
moću vođice za centriranje.
Proverite čistoću površine glav-
čine i točka.
)
Pritegnite vijke bez blokiranja.
)
Spustite dizalicu i izvadite je.
)
Zategnite vijke do kraja ključem
za skidanje točka.
)
Postavite kapice na vijke.
)
Visinu vozila postavite u norma-
lan položaj.
)
Proverite pritisak u gumi i prove-
rite izbalansiranost.
Otkrivanje preniskog pritiska
u gumi
U ove točkove je ugrađen davač priti-
ska. Popravite ih u stručnom servisu
ili u mreži CITROËN.
Vijci sa zaštitom od krađe
(u zavisnosti od verzije)
Svaki točak ima po jedan vijak sa
zaštitom od krađe.
Za odvrtanje ovog vijka :
)
Skinite kapicu alatom 3
.
)
Upotrebite specijalni cevasti ključ
i polugu.
Ako je vozilo opremljeno re-
zervnim točkom različite ve-
ličine, s rezervnim točkom
se ne sme nikako voziti brže od
80 km/h.
Vijci točkova su specifi čni za svaki
tip točka.
Ako zamenite točkove, proveri-
te u stručnom servisu ili u mreži
CITROËN da li vijci odgovaraju no-
vim točkovima.
Pažljivo zapišite broj koda koji je
ugraviran na glavi cevastog ključa.
Na osnovu tog koda moći ćete da
nabavite duplikat ključa u vašem
servisu.
Page 183 of 333
XI
!
181
PRAKTIČNE INFORMACIJE

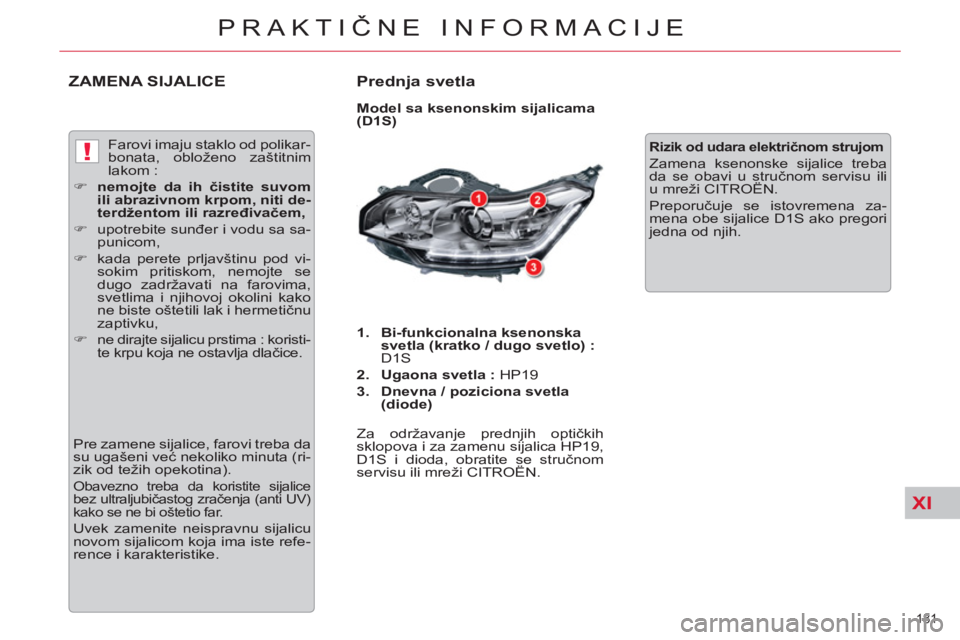

ZAMENA SIJALICE
Prednja svetla
Model sa ksenonskim sijalicama
(D1S)
1.
Bi-funkcionalna ksenonska
svetla (kratko / dugo svetlo) :
D1S
2.
Ugaona svetla :
HP19
3.
Dnevna / poziciona svetla
(diode)
Za održavanje prednjih optičkih
sklopova i za zamenu sijalica HP19,
D1S i dioda, obratite se stručnom
servisu ili mreži CITROËN.
Rizik od udara električnom strujom
Zamena ksenonske sijalice treba
da se obavi u stručnom servisu ili
u mreži CITROËN.
Preporučuje se istovremena za-
mena obe sijalice D1S ako pregori
jedna od njih. Farovi imaju staklo od polikar-
bonata, obloženo zaštitnim
lakom :
)
nemojte da ih čistite suvom
ili abrazivnom krpom, niti de-
terdžentom ili razređivačem,
)
upotrebite sunđer i vodu sa sa-
punicom,
)
kada perete prljavštinu pod vi-
sokim pritiskom, nemojte se
dugo zadržavati na farovima,
svetlima i njihovoj okolini kako
ne biste oštetili lak i hermetičnu
zaptivku,
)
ne dirajte sijalicu prstima : koristi-
te krpu koja ne ostavlja dlačice.
Pre zamene sijalice, farovi treba da
su ugašeni već nekoliko minuta (ri-
zik od težih opekotina).
Obavezno treba da koristite sijalice
bez ultraljubičastog zračenja (anti UV)
kako se ne bi oštetio far.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste refe-
rence i karakteristike.
Page 184 of 333
XI
182
PRAKTIČNE INFORMACIJE

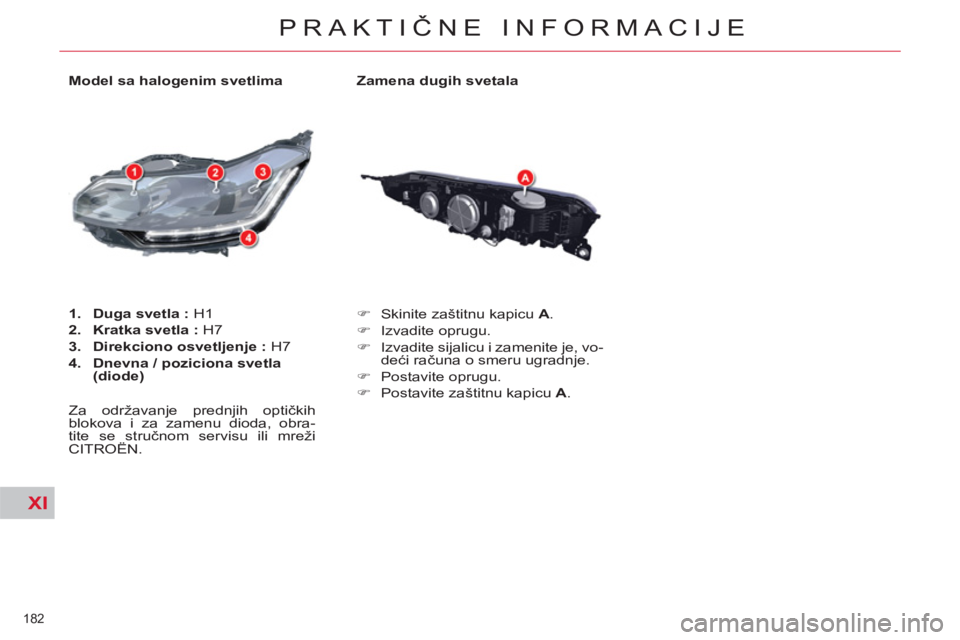

Zamena dugih svetala
)
Skinite zaštitnu kapicu A
.
)
Izvadite oprugu.
)
Izvadite sijalicu i zamenite je, vo-
deći računa o smeru ugradnje.
)
Postavite oprugu.
)
Postavite zaštitnu kapicu A.
Model sa halogenim svetlima
1.
Duga svetla :
H1
2.
Kratka svetla :
H7
3.
Direkciono osvetljenje :
H7
4.
Dnevna / poziciona svetla
(diode)
Za održavanje prednjih optičkih
blokova i za zamenu dioda, obra-
tite se stručnom servisu ili mreži
CITROËN .
Page 185 of 333
XI
183
PRAKTIČNE INFORMACIJE

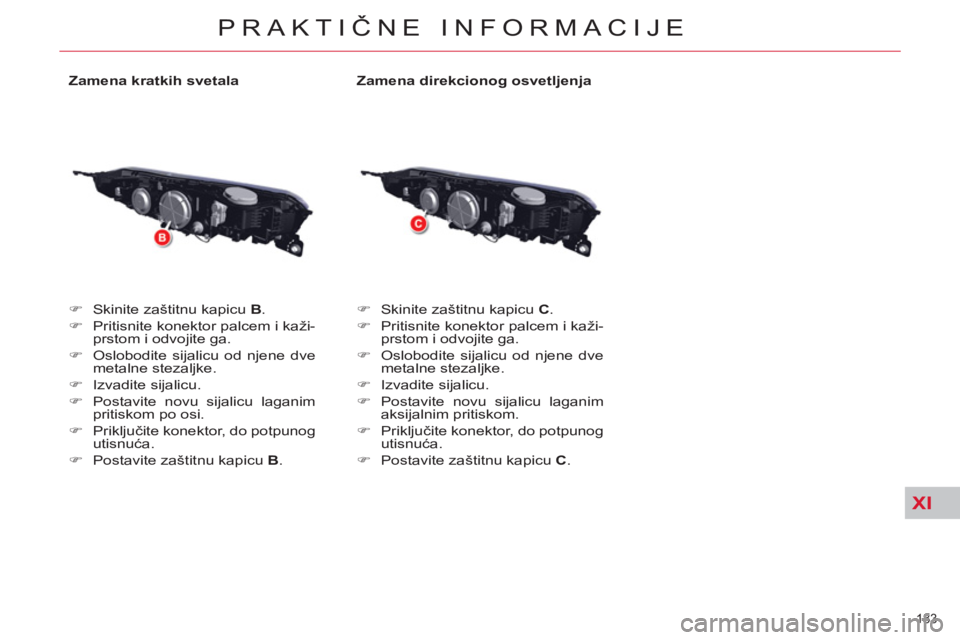

Zamena kratkih svetala
)
Skinite zaštitnu kapicu B.
)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.
)
Oslobodite sijalicu od njene dve
metalne stezaljke.
)
Izvadite sijalicu.
)
Postavite novu sijalicu laganim
pritiskom po osi.
)
Priključite konektor, do potpunog
utisnuća.
)
Postavite zaštitnu kapicu B.
Zamena direkcionog osvetljenja
)
Skinite zaštitnu kapicu C.
)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.
)
Oslobodite sijalicu od njene dve
metalne stezaljke.
)
Izvadite sijalicu.
)
Postavite novu sijalicu laganim
aksijalnim pritiskom.
)
Priključite konektor, do potpunog
utisnuća.
)
Postavite zaštitnu kapicu C.
Page 186 of 333
XI
184
PRAKTIČNE INFORMACIJE

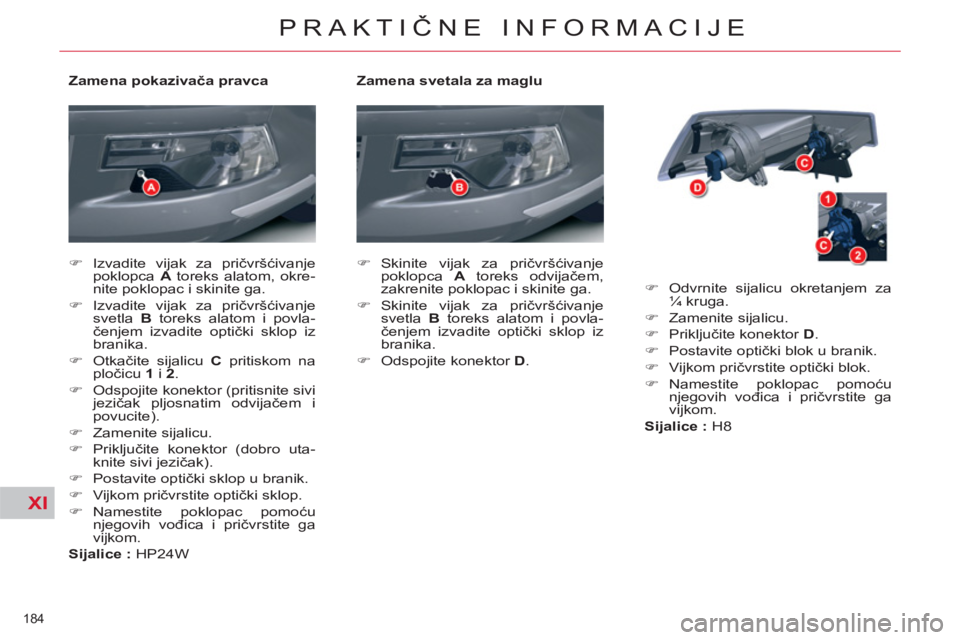

Zamena svetala za maglu
)
Skinite vijak za pričvršćivanje
poklopca A
toreks odvijačem,
zakrenite poklopac i skinite ga.
)
Skinite vijak za pričvršćivanje
svetla B
toreks alatom i povla-
čenjem izvadite optički sklop iz
branika.
)
Odspojite konektor D
.
)
Odvrnite sijalicu okretanjem za
¼ kruga.
)
Zamenite sijalicu.
)
Priključite konektor D
.
)
Postavite optički blok u branik.
)
Vijkom pričvrstite optički blok.
)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.
Sijalice :
H8
Zamena pokazivača pravca
)
Izvadite vijak za pričvršćivanje
poklopca A
toreks alatom, okre-
nite poklopac i skinite ga.
)
Izvadite vijak za pričvršćivanje
svetla B
toreks alatom i povla-
čenjem izvadite optički sklop iz
branika.
)
Otkačite sijalicu C
pritiskom na
pločicu 1
i 2
.
)
Odspojite konektor (pritisnite sivi
jezičak pljosnatim odvijačem i
povucite).
)
Zamenite sijalicu.
)
Priključite konektor (dobro uta-
knite sivi jezičak).
)
Postavite optički sklop u branik.
)
Vijkom pričvrstite optički sklop.
)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.
Sijalice :
HP24W
Page 187 of 333
XI
185
PRAKTIČNE INFORMACIJE

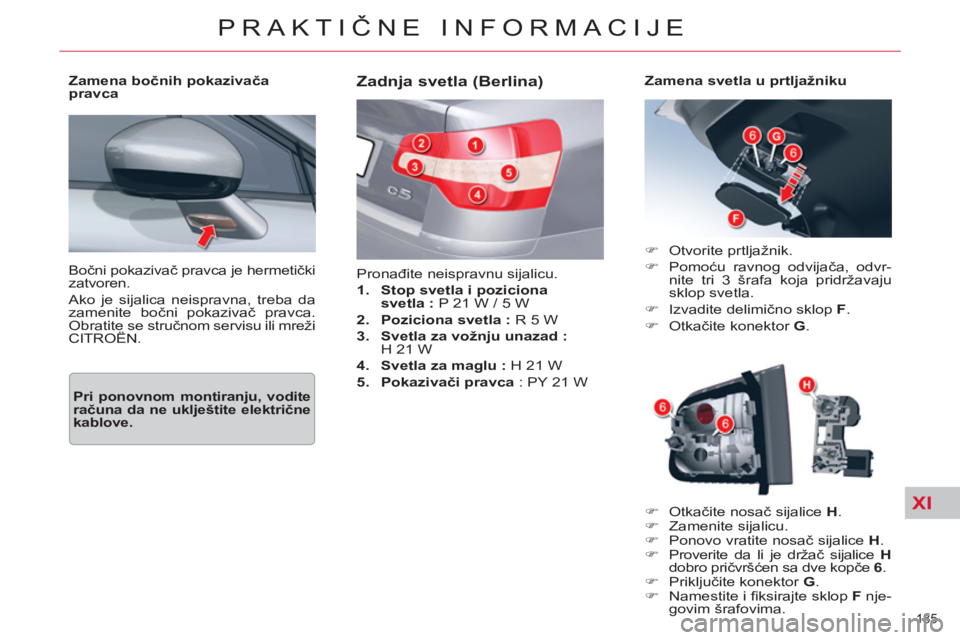

Bočni pokazivač pravca je hermetički
zatvoren.
Ako je sijalica neispravna, treba da
zamenite bočni pokazivač pravca.
Obratite se stručnom servisu ili mreži
CITROËN.
Zamena bočnih pokazivača
pravca
Zadnja svetla (Berlina)
Pronađite neispravnu sijalicu.
1.
Stop svetla i poziciona
svetla :
P 21 W / 5 W
2.
Poziciona svetla :
R 5 W
3.
Svetla za vožnju unazad :
H 21 W
4.
Svetla za maglu :
H 21 W
5.
Pokazivači pravca
:
PY 21 W
)
Otvorite prtljažnik.
)
Pomoću ravnog odvijača, odvr-
nite tri 3 šrafa koja pridržavaju
sklop svetla.
)
Izvadite delimično sklop F
.
)
Otkačite konektor G
.
Zamena svetla u prtljažniku
)
Otkačite nosač sijalice H
.
)
Zamenite sijalicu.
)
Ponovo vratite nosač sijalice H
.
)
Proverite da li je držač sijalice H
dobro pričvršćen sa dve kopče 6
.
)
Priključite konektor
G
.
)
Namestite i fi ksirajte sklop F
nje-
govim šrafovima.
Pri ponovnom montiranju, vodite
računa da ne uklještite električne
kablove.
Page 188 of 333
XI
186
PRAKTIČNE INFORMACIJE

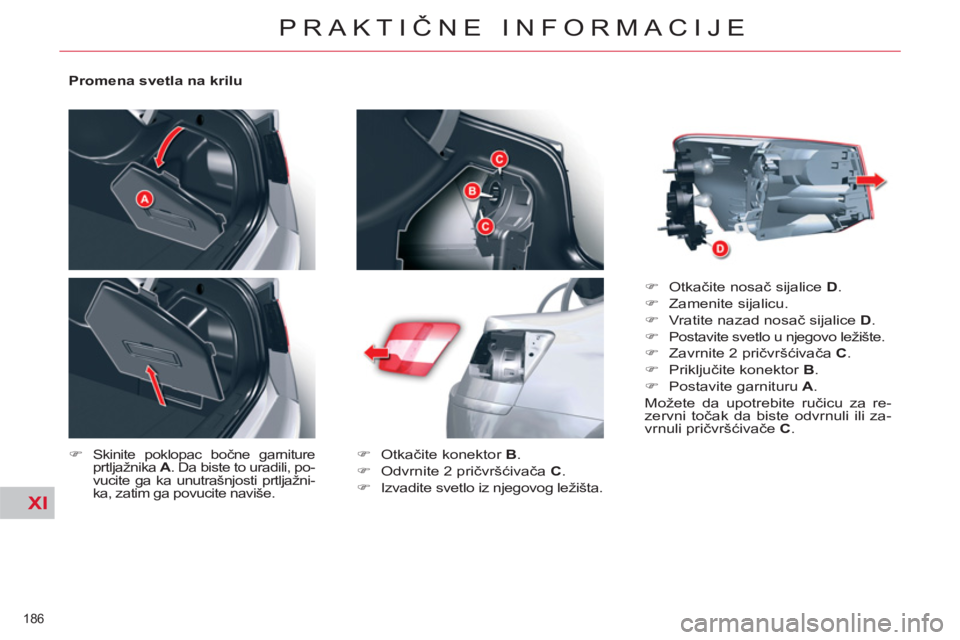

Promena svetla na krilu
)
Skinite poklopac bočne garniture
prtljažnika A
. Da biste to uradili, po-
vucite ga ka unutrašnjosti prtljažni-
ka, zatim ga povucite naviše.
)
Otkačite konektor B
.
)
Odvrnite 2 pričvršćivača C
.
)
Izvadite svetlo iz njegovog ležišta.
)
Otkačite nosač sijalice D
.
)
Zamenite sijalicu.
)
Vratite nazad nosač sijalice D
.
)
Postavite svetlo u njegovo ležište.
)
Zavrnite 2 pričvršćivača C
.
)
Priključite konektor B
.
)
Postavite garnituru A
.
Možete da upotrebite ručicu za re-
zervni točak da biste odvrnuli ili za-
vrnuli pričvršćivače C
.
Page 189 of 333
XI
187
PRAKTIČNE INFORMACIJE

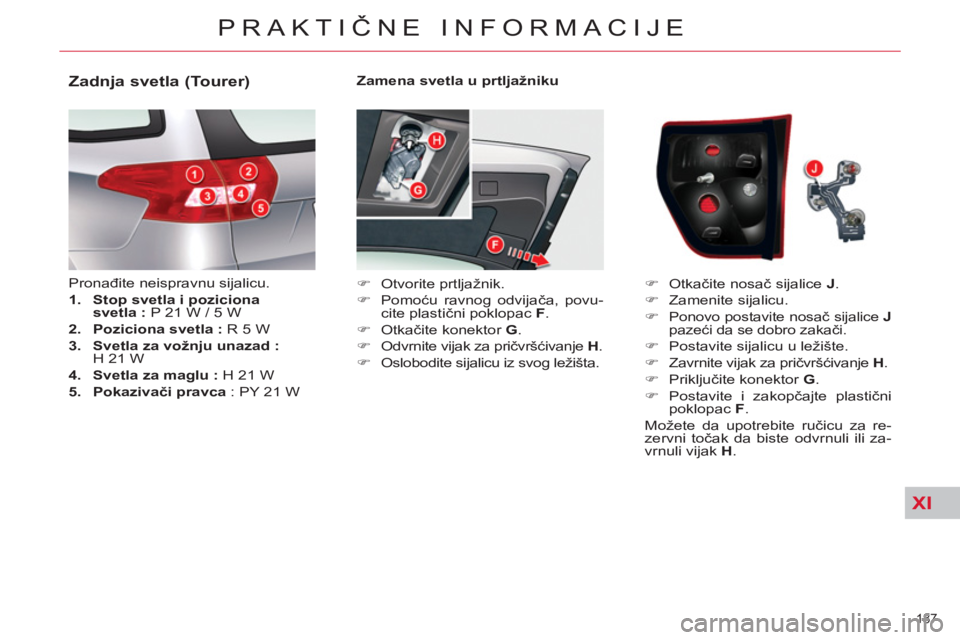

Zamena svetla u prtljažniku
)
Otvorite prtljažnik.
)
Pomoću ravnog odvijača, povu-
cite plastični poklopac F
.
)
Otkačite konektor G
.
)
Odvrnite vijak za pričvršćivanje H
.
)
Oslobodite sijalicu iz svog ležišta.
Zadnja svetla (Tourer)
Pronađite neispravnu sijalicu.
1.
Stop svetla i poziciona
svetla :
P 21 W / 5 W
2.
Poziciona svetla :
R 5 W
3.
Svetla za vožnju unazad :
H 21 W
4.
Svetla za maglu :
H 21 W
5.
Pokazivači pravca
:
PY 21 W
)
Otkačite nosač sijalice J
.
)
Zamenite sijalicu.
)
Ponovo postavite nosač sijalice J
pazeći da se dobro zakači.
)
Postavite sijalicu u ležište.
)
Zavrnite vijak za pričvršćivanje H
.
)
Priključite konektor G
.
)
Postavite i zakopčajte plastični
poklopac F
.
Možete da upotrebite ručicu za re-
zervni točak da biste odvrnuli ili za-
vrnuli vijak H
.
Page 190 of 333
XI
188
PRAKTIČNE INFORMACIJE

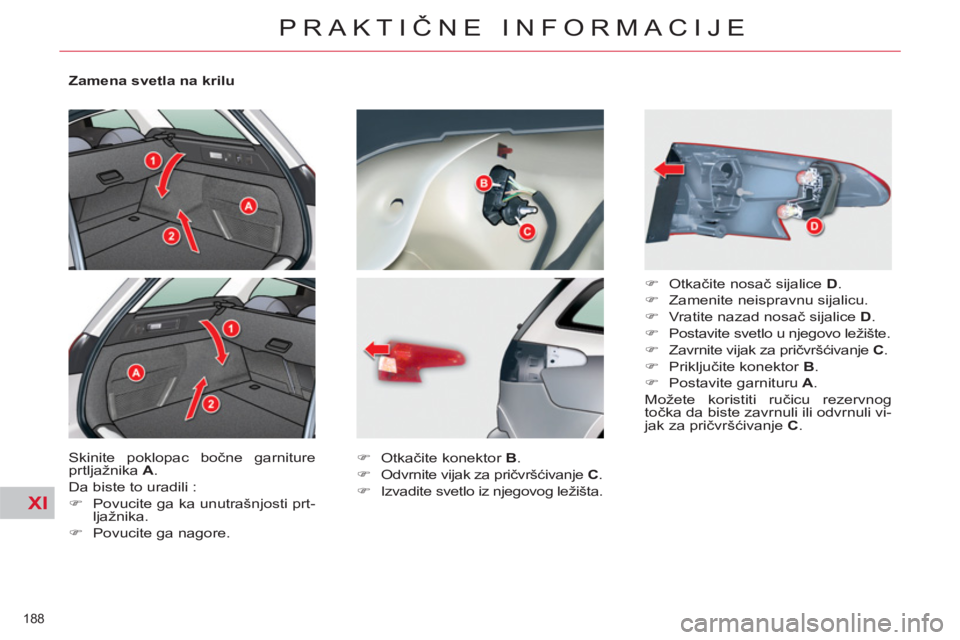

Zamena svetla na krilu
Skinite poklopac bočne garniture
prtljažnika A
.
Da biste to uradili :
)
Povucite ga ka unutrašnjosti prt-
ljažnika.
)
Povucite ga nagore.
)
Otkačite konektor B
.
)
Odvrnite vijak za pričvršćivanje C
.
)
Izvadite svetlo iz njegovog ležišta.
)
Otkačite nosač sijalice D
.
)
Zamenite neispravnu sijalicu.
)
Vratite nazad nosač sijalice D
.
)
Postavite svetlo u njegovo ležište.
)
Zavrnite vijak za pričvršćivanje C
.
)
Priključite konektor B
.
)
Postavite garnituru A
.
Možete koristiti ručicu rezervnog
točka da biste zavrnuli ili odvrnuli vi-
jak za pričvršćivanje C
.
