CITROEN C5 2016 Instructieboekjes (in Dutch)

199
C5_nl_Chap08_information_ed01-2015
Vervangen van een achterlicht op de achterklep
Verlichting achter (Tourer)
Ga na welke lamp defect is.
1. Rem- en parkeerlichten: P21W/5 W
2.
P

arkeerlichten:
r 5W
3.
A

chteruitrijlichten: H21W
4.
Mi

stachterlichten: H21W
5.
R

ichtingaanwijzers: PY21W F

Z
et de fitting H weer op zijn plaats en
controleer of deze goed is bevestigd.
F

Z
et het achterlicht op zijn plaats in de
behuizing.
F
s
c
hroef de bevestigingsmoer G vast.
F
s
l
uit de stekker F aan.
F
b
re
ng de kunststof afdekking E aan en klik
deze vast.
F
o
p
en de achterklep.
F

V
erwijder met een platte schroevendraaier
de kunststof afdekking E .
F
n
e
em de stekker F los.
F

D
raai de bevestigingmoer G los.
F

V
erwijder het achterlicht uit de behuizing.
F

M
aak de fittingen H los.
F

V
ervang de defecte lamp.
u

kunt de wielsleutel gebruiken om de
bevestigingsbouten G los en vast te draaien.
8
Praktische informatie

200
C5_nl_Chap08_information_ed01-2015
Vervangen van een achterlicht op het scherm
F Ver wijder de klep van de zijbekleding van de bagageruimte A .
tr ek deze klep eerst
naar de binnenzijde van de bagageruimte
en vervolgens omhoog.
F
n
e
em de stekker B los.
F

D
raai de bevestigingsmoer C los.
F

V
erwijder de lichtunit uit de houder. F
k
l
ik de fitting D los.
F
V
ervang de defecte lamp.
F
Z
et de fitting D weer op zijn plaats.
F
V
erwijder de verlichting uit de houder.
F
D
raai de bevestigingsmoer C los.
F n
e
em de stekker B los.
F
M
onteer de zijbekleding A van de
bagageruimte.
Draai bij auto's die zijn uitgerust met een
hifi-versterker aan de rechterzijde de bout een
kwart omwenteling los en trek vervolgens de
zijbekleding A van de bagageruimte omhoog. Gebruik de wielsleutel om de bevestigingsmoer
C los- of vast te draaien.
Praktische informatie

201
C5_nl_Chap08_information_ed01-2015
F steek een kleine schroevendraaier in een van de buitenste openingen van het
lampglas.
F

D
uw de schroevendraaier naar buiten om
het lampglas los te maken.
Lamp derde remlicht vervangen
(LED's)
raadpleeg het CIt roËn- netwerk of een
gekwalificeerde werkplaats om dit type LeD -
verlichting te vervangen.
F

V

erwijder het lampglas.
F

V

ervang de defecte lamp.
Vervangen van de
kentekenplaatverlichting (W5W)
8
Praktische informatie

202
C5_nl_Chap08_information_ed01-2015

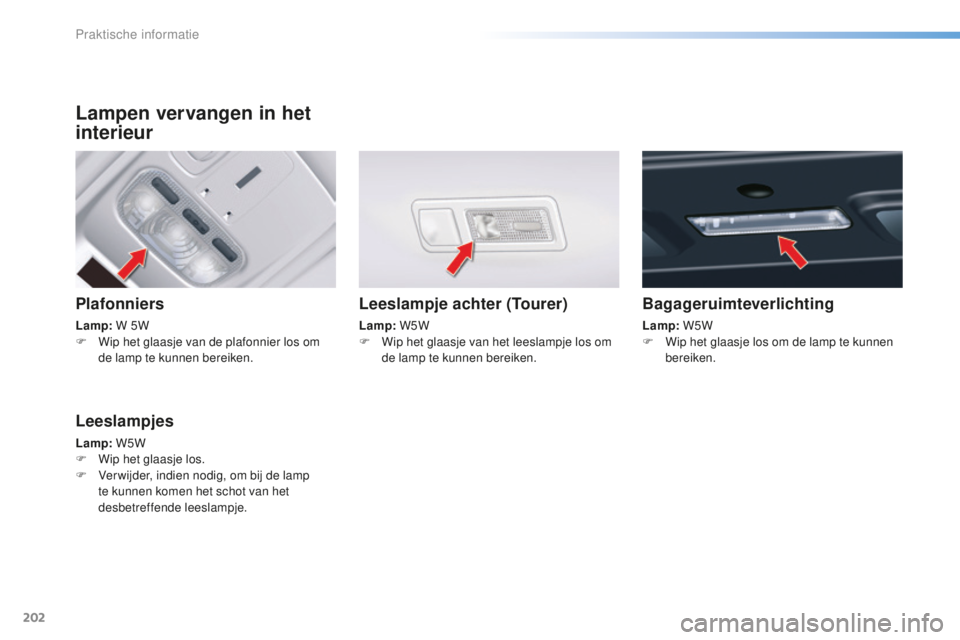

Lampen vervangen in het
interieur
Plafonniers
Lamp: W 5W
F W ip het glaasje van de plafonnier los om
de lamp te kunnen bereiken.
Leeslampje achter (Tourer)
Lamp: W5W
F W ip het glaasje van het leeslampje los om
de lamp te kunnen bereiken.
Leeslampjes
Lamp: W5W
F W ip het glaasje los.
F

V
er wijder, indien nodig, om bij de lamp
te kunnen komen het schot van het
desbetreffende leeslampje.
Bagageruimteverlichting
Lamp: W5W
F W ip het glaasje los om de lamp te kunnen
bereiken.
Praktische informatie

203
C5_nl_Chap08_information_ed01-2015
Dorpelverlichting
Lamp: W5W
F W ip het glaasje los om de lamp te kunnen
bereiken.
Beenruimteverlichting
Lamp: W5W
F W ip het glaasje los om de lamp te kunnen
bereiken.
Dashboardkastje
Lamp: W5W
F W ip het glaasje los om de lamp te kunnen
bereiken.
8
Praktische informatie

204
C5_nl_Chap08_information_ed01-2015
Zekeringen vervangen
De twee zekeringkasten bevinden zich onder het dashboard en in het motorcompartiment.
Zekering vervangen
Voordat u een defecte zekering vervangt, moet u:
- d e oorzaak van de storing opsporen en
verhelpen,
-
a

lle stroomgebruikers uitschakelen,
-

d
e auto stilzetten en het contact afzetten,
-

d
e defecte zekering lokaliseren met behulp
van de overzichten en schema's op de
volgende pagina's. Goed
Defect
Tang
Als de storing zich kort na het vervangen van
de zekering nogmaals voordoet, laat dan de
elektrische installatie controleren door het
CI
t

ro
Ën-
netwerk of een gekwalificeerde
werkplaats.
bi

j het vervangen van een zekering moet u:
-

d
e speciale tang gebruiken die is bevestigd
aan de klep dicht bij de zekeringkasten.
Hiermee kunt u een zekering verwijderen
waarna u de staat van de smeltdraad kunt
controleren,
-

d
e defecte zekering altijd vervangen door
een zekering met dezelfde stroomsterkte
(met dezelfde kleur): vervangt u de
zekering door een zekering met een andere
stroomsterkte, dan kunnen storingen
optreden (kans op brand). Het vervangen van een zekering die
niet in deze overzichten is opgenomen
kan leiden tot ernstige storingen
aan uw auto.
n
e
em contact op
met het CI
t

ro
Ën-
netwerk of een
gekwalificeerde werkplaats. CI
tro
Ën i
s niet aansprakelijk
voor de kosten die voortvloeien uit
herstelwerkzaamheden of storingen
als gevolg van de installatie van extra
accessoires die door CI
t

ro
Ën
noch
geleverd noch aanbevolen worden
en die niet zijn geïnstalleerd volgens
de voorschriften. Dit geldt in het
bijzonder voor situaties waarbij het
stroomverbruik van alle aanvullende
apparatuur meer dan 10


milliampère
bedraagt.Inbouwen van elektrische
accessoires
Het elektrische circuit van uw auto
is geschikt voor zowel standaard als
optionele voorzieningen.
ra

adpleeg het CI
t
ro
Ën-
netwerk
of een gekwalificeerde werkplaats
alvorens u elektrische voorzieningen of
accessoires in uw auto inbouwt.
Praktische informatie

205
C5_nl_Chap08_information_ed01-2015
Zekeringen onder het dashboard
Toegang tot de zekeringen
F open het kastje zo ver mogelijk en trek er vervolgens stevig aan, zodat het in
horizontale stand komt te staan.
F
V

er wijder de bekleding door kort maar
stevig aan het onderste gedeelte te trekken.
Zekeringkast CZekeringkast A
t

a n g
Houd u bij het terugplaatsen van het kastje aan
de volgende voorzorgsmaatregelen:
-

H
oud het kastje horizontaal, plaats het
onderste deel met de inkepingen aan de
onderkant tegenover de asjes.
-

G
eef een tik tegen het geheel.
-
s
l
uit het kastje en let erop dat de veren aan
de achterkant eroverheen vallen.
Zekeringkast B
8
Praktische informatie

206
C5_nl_Chap08_information_ed01-2015
Zekeringkast A
Zekeringkast B
Zekeringnr.StroomsterkteFunctie
G29 -
nie

t gebruikt
G30 5

A Verwarmde buitenspiegels
G31 5

A
re

gen-/lichtsterktesensor
G32 5

A Waarschuwingslampjes niet-vastgemaakte veiligheidsgordels
G33 5

A
ele

ktrochrome spiegels
G34 20

A Zonnescherm (
se

dan)
G35 5

A Instapverlichting voorpassagier - Verstelling buitenspiegel aan passagierszijde
G36 30

A
el

ektrisch bediende achterklep (
tou

rer)
G37 20

A
st

oelverwarming vóór
G38 30

A
el

ektrisch verstelbare bestuurdersstoel
G39 30

A
el

ektrisch verstelbare passagiersstoel - Hifi-versterker
G40 3

A Voedingsaansluiting aanhangermodule
Zekeringnr.
StroomsterkteFunctie
G36 15


A Automatische 6-versnellingsbak
G37 10


A Dagrijverlichting - Diagnoseaansluiting
G38 3

A CD
s
/

A
sr
G3

9 10


A Hydraulische vering
G40 3

A
re

mlichtschakelaar
Praktische informatie

207
C5_nl_Chap08_information_ed01-2015
Zekeringkast C
Zekeringnr.StroomsterkteFunctie
F1 15


A Achterruitenwisser (
tou

rer)
F2 30

A
re

lais vergrendeling en supervergrendeling
F3 5

A Airbags
F4 10


A Automatische transmissie - Module extra verwarming (diesel) -
e
l
ektrochromatische spiegels
F5 30

A
ru

itbediening voor -
s
c

huif-/kanteldak - Instapverlichting voorpassagier - Verstelling buitenspiegel aan passagierszijde
F6 30

A
ru

itbediening achter
F7 5

A Verlichting make-upspiegel - Verlichting dashboardkastje - Plafonniers - Zaklamp (
to

urer)
F8 20

A
Autoradio - be dieningstoetsen op het stuurwiel - Display -ba ndenspanningcontrole - el ektronische eenheid elektrisch bediende achterklep
F930 AAansteker - 12V-aansluiting vóór
F10 15


AAlarm -
b
e
diening op het stuurwiel, verlichting en ruitenwissers
F11 15


AContactslot met circuit lage stroomsterkte
F12 15


A
elektrisch verstelbare bestuurdersstoel - Instrumentenpaneel - Waarschuwingslampjes niet-vastgemaakte veiligheidsgordels - be diening airconditioning
F135 Ab sM - ond erbrekingsrelais pomp hydraulische vering - Voeding van de elektronische eenheid airbags
F14 15


A
re
gen-/lichtsterktesensor - Parkeerhulp - e
l
ektrisch verstelbare passagiersstoel -Aanhangermodule -
el

ektronische eenheid hifi-versterker - Handsfree kit - Lane Departure Warning s
y
stem
F15 30
A
re
lais vergrendeling en supervergrendeling
F17 40
AAchterruitverwarming - Verwarmde buitenspiegels
FSH SHUNT
sHu

nt
t
ijdens opslag
8
Praktische informatie

208
C5_nl_Chap08_information_ed01-2015
Zekeringen in het
motorcompartiment
Toegang tot de zekeringen
F Draai alle schroeven een kwartslag los.
F V erwijder het deksel.
F

V
ervang de zekering. Zekeringnr.
StroomsterkteFunctie
F1 20

A
el
ektronische eenheid motor
F2 15


A Claxon
F3 10


A
ru
itensproeierpomp
F4 10


A Pomp koplampsproeiers
F5 15


A
be
dieningsorganen motor
F6 10


A
Luchthoeveelheidsmeter - Meedraaiende koplampen - Diagnoseaansluiting
F7 10 Abl okkering van de selectiehendel van de automatische
transmissie - s tuurbekrachtiging
F8 25
A
st
artmotor
F9 10


A
kop
pelingscontact - r
e
mlichtschakelaar
F10 30
A
be
dieningsorganen motor
F11 40
AAanjager airconditioning
F12 30
A
ru
itenwissers
F13 40
AVoedingsaansluiting
bs
I
(+ na contact)
F14 30
A-
F15 10


AGrootlicht rechts
F16 10


AGrootlicht links
F17 15


ADimlicht rechts
F18 15


ADimlicht links
F19 15


A
be
dieningsorganen motor
F20 10


A
be
dieningsorganen motor
F21 5
A
be
dieningsorganen motor
Sluit de kap na afloop van de
werkzaamheden zorgvuldig zodat er geen
water in de zekeringkast kan komen.
Ingrepen aan de hoofdzekeringen
in de zekeringkasten, die zorgen
voor een extra bescherming, zijn
uitsluitend voorbehouden aan
het CITROËN -netwerk of een
gekwalificeerde werkplaats .
Zekeringentabel
Praktische informatie
