CITROEN C5 2016 Kasutusjuhend (in Estonian)

199
C5_et_Chap08_information_ed01-2015

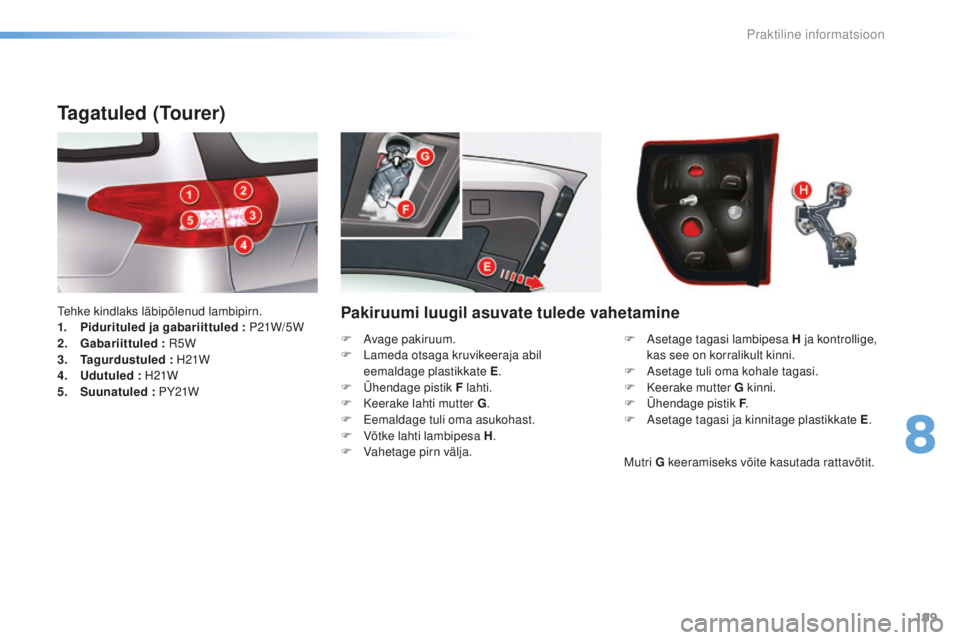

Pakiruumi luugil asuvate tulede vahetamine
Tagatuled (Tourer)
tehke kindlaks läbipõlenud lambipirn.
1. Pidurituled ja gabariittuled : P21W/5 W
2.
G

abariittuled :
r 5W
3.
T

agurdustuled : H21W
4.
U

dutuled : H21W
5.
Su

unatuled : PY21W F
a
s
etage tagasi lambipesa H ja kontrollige,
kas see on korralikult kinni.
F
a
s
etage tuli oma kohale tagasi.
F

K
eerake mutter G kinni.
F

Ü
hendage pistik F.
F
a
s
etage tagasi ja kinnitage plastikkate E.
F
a
v
age pakiruum.
F

L
ameda otsaga kruvikeeraja abil
eemaldage plastikkate E .
F

Ü
hendage pistik F lahti.
F

K
eerake lahti mutter G.
F

E
emaldage tuli oma asukohast.
F

V
õtke lahti lambipesa H.
F

V
ahetage pirn välja.
mu

tri G keeramiseks võite

kasutada

rattavõtit.
8
Praktiline informatsioon

200
C5_et_Chap08_information_ed01-2015
Tiiva küljas asuvate tagatulede vahetamine
F Eemaldage pakiruumi külgpaneeli luuk A. se
lleks tõmmake seda pakiruumist
sissepoole ja seejärel üles.
F

Ü
hendage pistik B lahti.
F

K
eerake lahti mutter C .
F

V
õtke tuli välja. F

V
õtke lambipesa D lahti.
F
V
ahetage pirn välja.
F a
s
etage lambipesa D tagasi.
F a
s
etage tuli tagasi.
F
K
eerake mutter C kinni.
F
Ü
hendage pistik B tagasi.
F a
s
etage pakiruumi külgpaneel A tagasi.
Hi-Fi võimendiga sõidukites keerake parema
poole kruvi veerand pööret lahti ja tõmmake
pakiruumi külgpaneeli A ülespoole.
mu
tri C kinni ja lahti keeramiseks võite
kasutada rattavõtit.
Praktiline informatsioon

201
C5_et_Chap08_information_ed01-2015
F asetage peenike kruvikeeraja ühte tuledeklaasi aukudest.
F

L
ükake klaasi väljapoole, et ta lahti tuleks.
Lisapiduritule vahetamine (LED)
seda tüüpi valgusdioodidega tulesid
laske vahetada Ci trO ËN esinduses või
kvalifitseeritud töökojas.
F

E

emaldage tuledeklaas.
F
as
endage läbipõlenud lambipirn.
Numbrimärgi tulede vahetamine
(W5W)
8
Praktiline informatsioon

202
C5_et_Chap08_information_ed01-2015
Salongitulede pirnide
vahetamine
Laelambid
Pirn : W5W
F L ambile juurdepääsuks võtke laetule kate
klambrist lahti.
Külgmised lugemislambid
(Tourer)
Pirn : W5W
F P irni juurde pääsemiseks võtke
lugemislambi kate lahti.
Lugemistuled
Pirn : W5W
F V õtke kate lahti.
F

V
ajaduse korral võtke vastava lambi
vahesein lahti.
Pakiruumi valgustus
Pirn : W5W
F tõ mmake tule kate lahti, et pirni juurde
pääseda.
Praktiline informatsioon

203
C5_et_Chap08_information_ed01-2015
Ukseläve valgusti
Pirn : W5W
F tõ mmake tule kate lahti, et pirnile ligi
pääseda.
Põrandavalgustid
Pirn : W5W
F tõ mmake tule kate lahti, et pirnile ligi
pääseda.
Kindalaegas
Pirn : W5W
F tõ mmake tule kate lahti, et pirnile ligi
pääseda.
8
Praktiline informatsioon

204
C5_et_Chap08_information_ed01-2015
Kaitsme vahetamine
Kaks kaitsmekarpi asuvad armatuurlaua all ja mootoriruumis.
Kaitsme vahetus
Enne kaitsme vahetust tuleb :
- k indlaks teha, miks see on läbi põlenud ja
rike parandada,
-
lül

itada kõik elektritarbijad välja,
-

s
eisata sõiduk ja lülitada süüde välja,
-

t
eha kindlaks vigane kaitse järgmistel
lehekülgedel olevate tabelite abil. Õige
Vale
Näpitsad
Kui rike esineb pärast kaitsme vahetamist,
laske oma sõiduki elektrisüsteem C
i

tr
O
ËN
esinduses või kvalifitseeritud töökojas üle
kontrollida. Kaitsme vahetamiseks tuleb :
-

k
asutada spetsiaalseid näpitsaid, mis
asuvad kaitsmekarbi juures asuval luugil,
et võtta kaitse välja ja kontrollida, kas see
on läbi põlenud,
-
v

ahetada läbipõlenud kaitse alati sama
voolutugevuse jaoks mõeldud kaitsmega
(sama värvi) ; vale kaitsme paigaldamine
võib põhjustada häireid (tuleoht). Kui vahetate läbipõlenud kaitsme
kaitsme vastu, mis antud tabelites
puudub, võivad sellega kaasneda
häired sõiduki töös. Pöörduge
C
i

tr
O
ËN esindusse või kvalifitseeritud
töökotta. C
i

tr
O
ËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata C
i

tr
O
ËN poolt ja
mis ei ole paigaldatud vastavalt
ettekirjutustele, eriti siis, kui ühendatud
lisaseadmete voolutarbimine kokku
ületab 10


milliamprit.Elektriseadmete paigaldus
teie sõiduki elektrisüsteemid on
mõeldud töötamiseks nii standard- kui
ka lisavarustusega.
Enne elektriseadmete paigaldamist
oma sõidukisse konsulteerige
C
i
tr
O
ËN esinduse või kvalifitseeritud
töökojaga.
Praktiline informatsioon

205
C5_et_Chap08_information_ed01-2015
Armatuurlaua kaitsmed
Juurdepääs kaitsmetele
F avage panipaik lõpuni ja tõmmake seda tugevalt.
F

E
emaldage kattepaneel, seda alaosast
järsult tõmmates.
Kaitsmekarp CKaitsmekarp A
Näpitsad
Panipaiga tagasiasetamisel toimige järgmiselt :
-

k
ui panipaik on horisontaalasendis, tõstke
selle allosa üles, kontrollides, et alumised
avad asuksid varraste vastas,
-
lü

kake panipaika järsult ettepoole,
-
s

ulgege panipaik, kontrollides, kas selle
taga olevad vedrud asetuvad pealepoole.
Kaitsmekarp B
8
Praktiline informatsioon

206
C5_et_Chap08_information_ed01-2015
Kaitsmekarp A
Kaitsmekarp B
Kaitsme Nr.Ampertähis Funktsioon
G29 -Vaba
G30 5
A
so
ojendusega küljepeeglid
G31 5
AVihma-ja valgusandur
G32 5
AKinnitamata turvavööde märgutuled
G33 5
A
is
etumenevad tahavaatepeeglid
G34 20
APanoraamkatuse kate (
se

daan)
G35 5
AKaasreisija ukse valgustus - Kaasreisija küljepeegli reguleerimine
G36 30
A
mo
toriseeritud pakiruum (
tou
rer)
G37 20
AEsiistmete soojendus
G38 30
AElektriline juhiiste
G39 30
AElektriline kaasreisija iste - H
iFi v

õimendi
G40 3
AHaagise juhtploki toide
Kaitsme Nr. Ampertähis Funktsioon
G36 15


A6


käiguline automaatkäigukast
G37 10


APäevatuled - Diagnostikapistik
G38 3
ACD
s
/as
r
G3

9 10


AHüdrauliline vedrustus
G40 3
A
s
t
O
P lüliti
Praktiline informatsioon

207
C5_et_Chap08_information_ed01-2015
Kaitsmekarp C
Kaitsme Nr.Ampertähis Funktsioon
F1 15


A
ta
gaklaasipuhasti (
to
urer)
F2 30
ALukustuse ja superlukustuse relee
F3 5
A
tur
vapadjad
F4 10


A
a
utomaatkäigukast - Lisakütte plokk (Diisel) - i
s
etumenevad tahavaatepeeglid
F5 30
AEesmine klaasitõstuk - Katuseluuk - Kaasreisija ukse valgustus - Kaasreisija küljepeegli liigutamine
F6 30
A
ta
gumine klaasitõstuk
F7 5
APäikesesirmi peegli valgustus - Kindalaeka valgustus - Laelambid -
t
a
skulamp (
to
urer)
F8 20
A
ra
adio - r
o
olil olevad nupud - Näidik - r
e
hvirõhuandurid -
mo
toriseeritud pakiruumi arvuti
F9 30
A
s
igaretisüütaja - Eesmine 12

V pistikupesa
F10 15


A
si
gnalisatsioon - r
o
olil asuvad lülitid, märguannete ja klaasipuhastite lülitid
F11 15


ANõrga voolutugevusega süütelukk
F12 15


AElektriline juhiiste - Näidikuplokk - Kinnitamata turvavööde märgutuled - kliimaseadme nupud
F13 5
A
mo
otori juhtplokk - Hüdraulilise vedrustuse pumba katkestusrelee - t
u
rvapadja arvuti toide
F14 15


AVihma-ja valgusandur - Parkimisabi - Elektriline kaasreisija reisijaiste - Haagise kinnituskoht -H
iFi v

õimendi
arvuti - Käed vabad varustus - Hoiatus sõidureast väljakaldumise korral
F15 30
ALukustuse ja superlukustuse relee
F17 40
A
so
ojendusega tagaklaas - s
o
ojendusega küljepeeglid
FSH SHUNT
sHuNt P

a r
K
8
Praktiline informatsioon

208
C5_et_Chap08_information_ed01-2015
Kaitsmed mootoriruumis
Juurdepääs kaitsmetele
F Keerake iga kruvi veerandpöörde võrra lahti.
F

E
emaldage kaas.
F

V
ahetage kaitse. Kaitsme Nr.
Ampertähis Funktsioon
F1 20 A
mo
otori juhtplokk
F2 15

A
si
gnaal
F3 10

A
Klaasipesupump
F4 10

A
tu
ledepesuri pump
F5 15

A
mo
otori täiturid
F6 10

A
Õhuhulga andur - Kurvituled - Diagnostikapistik
F7 10

A
au
tomaatkäigukasti käigukangi blokeerimine -
ro
olivõimendi
F8 25 A
st
arter
F9 10

A
si
duri kontakt - st
O
P lüliti
F10 30
Amo otori täiturid
F11 40
AKliimaseadme puhur
F12 30
AKlaasipuhasti
F13 40
AB
s

i ploki toide (toide pärast süüte väljakeeramist)
F14 30
A-
F15 10


AParem kaugtuli
F16 10


AVasak kaugtuli
F17 15


AParem lähituli
F18 15


AVasak lähituli
F19 15


A
mo
otori täiturid
F20 10


A
mo
otori täiturid
F21 5
A
mo
otori täiturid
Hermeetilisuse tagamiseks
kontrollige peale töö lõpetamist, et
kaas oleks korralikult suletud.
Töid kaitsmekarpides asuvate
lisakaitsmesüsteemi maxikaitsmete
kallal tohib läbi viia ainult CITROËN

esinduses või kvalifitseeritud
töökojas .
Kaitsmete tabel
Praktiline informatsioon
