Antiblocage des
roues (ABS)Fixe.
Le système d'antiblocage des roues
est défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à allure modérée, puis (3).
Témoin
EtatCause Actions

/ Observations
Service Allumé
temporairement,
accompagné de
l'affichage d'un
message. Une ou plusieurs anomalies
mineures, sans témoin spécifique,
sont détectées.
Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné.
Vous pouvez traiter vous-même certaines anomalies,
comme une porte ouverte ou le début de saturation
du filtre à particules.
Pour les autres anomalies, comme la défaillance du
système de détection de sous-gonflage, effectuez (3).
Fixe, accompagné
de l'affichage d'un
message. Une ou plusieurs anomalies
majeures, sans témoin spécifique,
sont détectées. Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné, puis effectuez (3).
+ Témoin de Ser vice
fixe et témoin de
la clé d'entretien
clignotant puis fixe.
L'échéance de révision est
dépassée.
La révision du véhicule doit être effectuée dès que
possible.
Uniquement avec moteurs Diesel BlueHDi.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau CITROËN ou un
atelier qualifié. (3)


: Rendez-vous dans le réseau CITROËN ou
un atelier qualifié.
Témoins de couleur orange
Instruments de bord

50
Le système de sur veillance est désactivé : le
v oyant du bouton s’éteint et les indicateurs
de direction clignotent pendant 2
secondes
environ.
En cas de reverrouillage automatique du
véhicule (après un délai de 30
secondes
sans ouverture d'une porte ou du coffre),
le système de sur veillance se réactive
automatiquement.
Déclenchement de l'alarme
Il se traduit, pendant trente secondes, par le
retentissement de la sirène et le clignotement
des feux indicateurs de direction.
Les fonctions de surveillance volumétrique
et antisoulèvement restent actives jusqu'au
dixième déclenchement consécutif de l'alarme.
Au déverrouillage du véhicule à la
télécommande ou avec le système "Accès
et Démarrage Mains Libres", le clignotement
rapide du voyant du bouton vous informe
que l'alarme s'est déclenchée pendant votre
absence. A la mise du contact, ce clignotement
s'arrête immédiatement.
Fermeture du véhicule avec
surveillance périmétrique
seuleappui court
appui long
Neutralisez la surveillance volumétrique pour
éviter le déclenchement intempestif de l'alarme,
dans certains cas comme :
-

l
aisser un animal dans le véhicule,
-

l
aisser une vitre entre ouverte,
-

l
e lavage de votre véhicule,
-

l
e changement de roue,
-

l
e remorquage de votre véhicule,
-

l
e transport sur un bateau.
Neutralisation de la surveillance
volumétrique et antisoulèvement
F Sortez du véhicule.
F V errouillez immédiatement le véhicule à la
télécommande ou avec le système "Accès
et Démarrage Mains Libres".
Réactivation de la surveillance
volumétrique et antisoulèvement
F Désactivez la surveillance périmétrique en déverrouillant le véhicule à la
télécommande ou avec le système "Accès
et Démarrage Mains Libres".
F

R
éactivez le système d'alarme
normalement.
Fermeture du véhicule sans
activer l'alarme
F Verrouillez ou super-verrouillez le véhicule avec la clé (intégrée à la télécommande)
dans la serrure de la porte conducteur.
Panne de télécommande
Pour désactiver les fonctions de sur veillance :
F D éverrouillez le véhicule avec la clé
(intégrée à la télécommande) dans la
serrure de la porte conducteur.
F

O
uvrez la porte ; l'alarme se déclenche.
F

M
ettez le contact, l'alarme s'arrête. Le
voyant du bouton s'éteint.
F
C
oupez le contact, et, dans les
10

secondes, appuyez sur ce bouton
jusqu’à l’allumage fixe du voyant. Seule la sur veillance périmétrique est activée
:
le voyant du bouton clignote toutes les
secondes.
Pour être prise en compte, cette neutralisation
doit être effectuée après chaque coupure de
contact.
Ouvertures

58

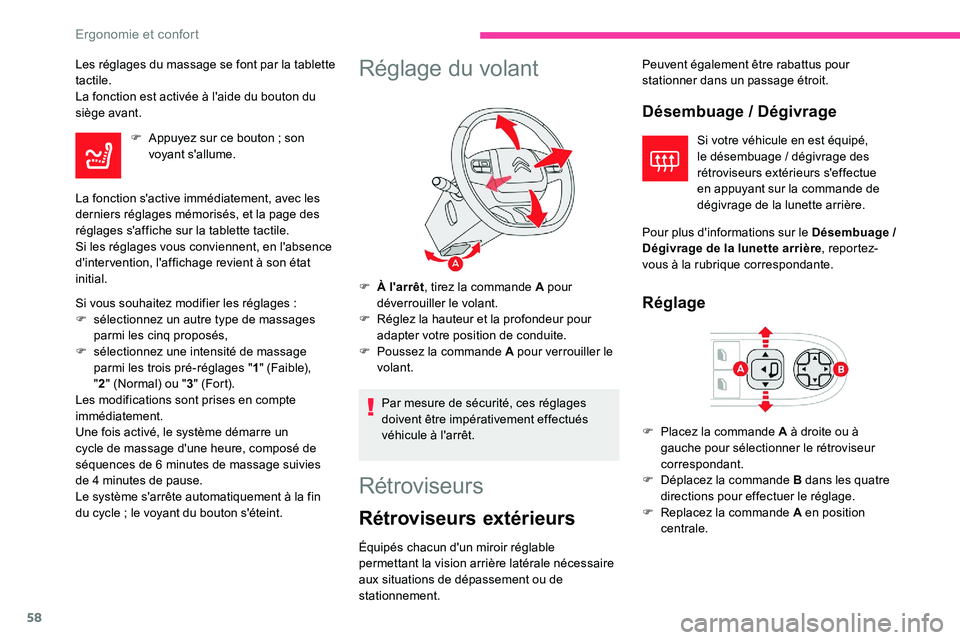

Les réglages du massage se font par la tablette
tactile.
La fonction est activée à l'aide du bouton du
siège avant.F

A
ppuyez sur ce bouton ; son
voyant s'allume.
La fonction s'active immédiatement, avec les
derniers réglages mémorisés, et la page des
réglages s'affiche sur la tablette tactile.
Si les réglages vous conviennent, en l'absence
d'inter vention, l'affichage revient à son état
initial.
Si vous souhaitez modifier les réglages
:
F

s
électionnez un autre type de massages
parmi les cinq proposés,
F

s
électionnez une intensité de massage
parmi les trois pré-réglages " 1" (Faible),
" 2 "
(Normal) ou " 3" (For t).
Les modifications sont prises en compte
immédiatement.
Une fois activé, le système démarre un
cycle de massage d'une heure, composé de
séquences de 6
minutes de massage suivies
de 4
minutes de pause.
Le système s'arrête automatiquement à la fin
du cycle
; le voyant du bouton s'éteint.Réglage du volant
F À l'arrêt , tirez la commande A pour
déverrouiller le volant.
F

R
églez la hauteur et la profondeur pour
adapter votre position de conduite.
F

P
oussez la commande A pour verrouiller le
volant.
Par mesure de sécurité, ces réglages
doivent être impérativement effectués
véhicule à l'arrêt.
Rétroviseurs
Rétroviseurs extérieurs
Équipés chacun d'un miroir réglable
permettant la vision arrière latérale nécessaire
aux situations de dépassement ou de
stationnement.
Désembuage / Dégivrage
Si votre véhicule en est équipé,
le désembuage
/ dégivrage des
rétroviseurs extérieurs s'effectue
en appuyant sur la commande de
dégivrage de la lunette arrière.
Réglage
Peuvent également être rabattus pour
stationner dans un passage étroit.
Pour plus d'informations sur le Désembuage


/
Dégivrage de la lunette arrière , repor tez-
vous à la rubrique correspondante.
F

P
lacez la commande A à droite ou à
gauche pour sélectionner le rétroviseur
correspondant.
F

D
éplacez la commande B dans les quatre
directions pour effectuer le réglage.
F

R
eplacez la commande A en position
centrale.
Ergonomie et confort

91

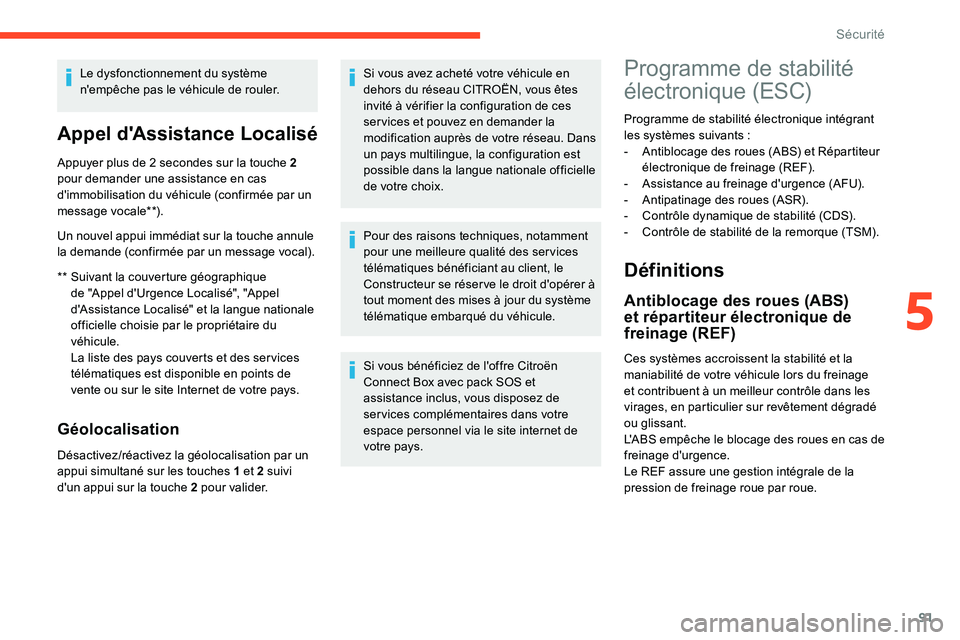

Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.
Appel d'Assistance Localisé
** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel
d'Assistance Localisé" et la langue nationale
officielle choisie par le propriétaire du
véhicule.
La liste des pays couverts et des ser vices
télématiques est disponible en points de
vente ou sur le site Internet de votre pays.
Appuyer plus de 2
secondes sur la touche 2
pour demander une assistance en cas
d'immobilisation du véhicule (confirmée par un
message vocale**).
Un nouvel appui immédiat sur la touche annule
la demande (confirmée par un message vocal).
Géolocalisation
Désactivez/réactivez la géolocalisation par un
appui simultané sur les touches 1 et 2 suivi
d'un appui sur la touche 2 pour valider. Si vous avez acheté votre véhicule en
dehors du réseau CITROËN, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans
un pays multilingue, la configuration est
possible dans la langue nationale officielle
de votre choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des ser vices
télématiques bénéficiant au client, le
Constructeur se réser ve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Citroën
Connect Box avec pack SOS et
assistance inclus, vous disposez de
services complémentaires dans votre
espace personnel via le site internet de
votre pays.
Programme de stabilité
électronique (ESC)
Programme de stabilité électronique intégrant
les systèmes suivants
:
-

A
ntiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
-
A

ssistance au freinage d'urgence (AFU).
-
A

ntipatinage des roues (ASR).
-

C
ontrôle dynamique de stabilité (CDS).
-

C
ontrôle de stabilité de la remorque (TSM).
Définitions
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ces systèmes accroissent la stabilité et la
maniabilité de votre véhicule lors du freinage
et contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
5
Sécurité

92

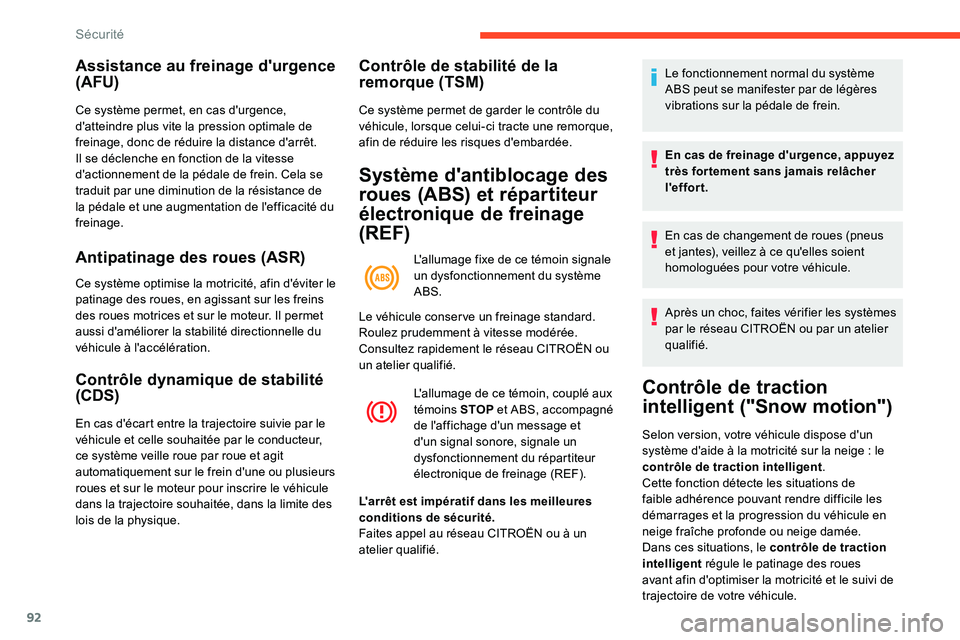

Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage des roues (ASR)
Ce système optimise la motricité, afin d'éviter le
patinage des roues, en agissant sur les freins
des roues motrices et sur le moteur. Il permet
aussi d'améliorer la stabilité directionnelle du
véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
ce système veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Contrôle de stabilité de la
remorque (TSM)
Ce système permet de garder le contrôle du
véhicule, lorsque celui-ci tracte une remorque,
afin de réduire les risques d'embardée.
Système d'antiblocage des
roues (ABS) et répartiteur
électronique de freinage
(REF)
L'allumage fixe de ce témoin signale
un dysfonctionnement du système
ABS.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné
de l'affichage d'un message et
d'un signal sonore, signale un
dysfonctionnement du répartiteur
électronique de freinage (REF). Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort.
En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Après un choc, faites vérifier les systèmes
par le réseau CITROËN ou par un atelier
qualifié.
Contrôle de traction
intelligent ("Snow motion")
Le véhicule conser ve un freinage standard.
Roulez prudemment à vitesse modérée.
Consultez rapidement le réseau CITROËN ou
un atelier qualifié.
L'arrêt est impératif dans les meilleures
conditions de sécurité.
Faites appel au réseau CITROËN ou à un
atelier qualifié.
Selon version, votre véhicule dispose d'un
système d'aide à la motricité sur la neige
: le
contrôle de traction intelligent .
Cette fonction détecte les situations de
faible adhérence pouvant rendre difficile les
démarrages et la progression du véhicule en
neige fraîche profonde ou neige damée.
Dans ces situations, le contrôle de traction
intelligent régule le patinage des roues
avant afin d'optimiser la motricité et le suivi de
trajectoire de votre véhicule.
Sécurité

125

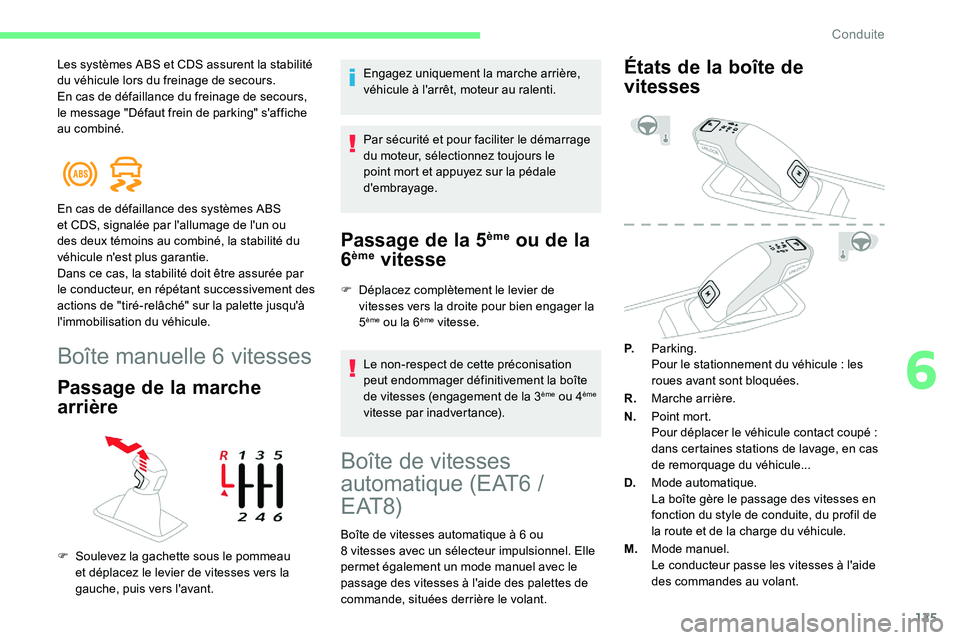

Les systèmes ABS et CDS assurent la stabilité
du véhicule lors du freinage de secours.
En cas de défaillance du freinage de secours,
le message "Défaut frein de parking" s'affiche
au combiné.
En cas de défaillance des systèmes ABS
et CDS, signalée par l'allumage de l'un ou
des deux témoins au combiné, la stabilité du
véhicule n'est plus garantie.
Dans ce cas, la stabilité doit être assurée par
le conducteur, en répétant successivement des
actions de "tiré-relâché" sur la palette jusqu'à
l'immobilisation du véhicule.
Boîte manuelle 6 vitesses
Passage de la marche
arrière
F Soulevez la gachette sous le pommeau et déplacez le levier de vitesses vers la
gauche, puis vers l'avant. Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur, sélectionnez toujours le
point mort et appuyez sur la pédale
d'embrayage.
Passage de la 5ème ou de la
6ème vitesse
F Déplacez complètement le levier de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la boîte
de vitesses (engagement de la 3
ème ou 4ème
vitesse par inadvertance).
Boîte de vitesses
automatique (EAT6 /
E AT 8)
Boîte de vitesses automatique à 6 ou
8
vitesses avec un sélecteur impulsionnel. Elle
permet également un mode manuel avec le
passage des vitesses à l'aide des palettes de
commande, situées derrière le volant.
États de la boîte de
vitesses
P. Parking.
Pour le stationnement du véhicule
: les
roues avant sont bloquées.
R. Marche arrière.
N. Point mort.
Pour déplacer le véhicule contact coupé
:
dans certaines stations de lavage, en cas
de remorquage du véhicule...
D. Mode automatique.
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de
la route et de la charge du véhicule.
M. Mode manuel.
Le conducteur passe les vitesses à l'aide
des commandes au volant.
6
Conduite

137
Entretien
Nettoyer régulièrement les pare-chocs,
les rétroviseurs extérieurs et le champ de
vision des caméras.
En cas de lavage à haute pression, ne pas
diriger la lance à moins de 30 cm du radar,
des caméras ou des capteurs.
Surtapis
L'utilisation de surtapis non homologués
par CITROËN peut gêner le
fonctionnement du limiteur de vitesse ou
du régulateur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
F

v
eiller à la bonne fixation du surtapis,
F

n
e jamais superposer plusieurs
surtapis.Reconnaissance des
panneaux
Se reporter aux Recommandations
générales des aides à la conduite et à la
manoeuvre .
Ce système affiche au combiné la vitesse
maximale autorisée, selon les limitations de
vitesse du pays dans lequel vous circulez, à
partir de


:
-

P
anneaux de limitation de vitesse détectés
par la caméra.
-

I
nformations de limitation de vitesse
issues de la cartographie du système de
navigation.
Afin d'obtenir une information de limitation
de vitesse issue du système de navigation
pertinente, il est nécessaire de mettre à
jour régulièrement votre cartographie.
-

P
anneaux indiquant une zone de rencontre
détectés par la caméra :
Capteurs
Unités de vitesse
S'assurer que l'unité de vitesse affichée
au combiné (km/h ou mph) corresponde à
celle du pays dans lequel vous roulez.
Dans le cas contraire, programmer à
l'arrêt complet du véhicule, l'affichage
de cette unité de vitesse pour qu'elle
soit conforme à celle qui est autorisée
localement.
En cas de doute, consulter le réseau
CITROËN ou un atelier qualifié.
Le fonctionnement des capteurs, ainsi
que les fonctions associées, peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.

: camions,
marteaux-piqueurs), par l'accumulation
de neige ou de feuilles mortes sur la
chaussée, en cas de pare-chocs et de
rétroviseurs endommagés.
Un choc sur l'avant ou l'arrière du
véhicule peut provoquer un déréglage des
capteurs qui n'est pas toujours détecté
par le système

: les mesures de distances
peuvent être faussées.
Les capteurs ne détectent pas les
obstacles qui sont trop bas (trottoirs, plots)
ou trop fins (arbres, poteaux, clôture en
grillage).
Certains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
Certains matériaux (tissus) absorbent les
ondes sonores

: des piétons peuvent ne
pas être détectés.
6
Conduite

147

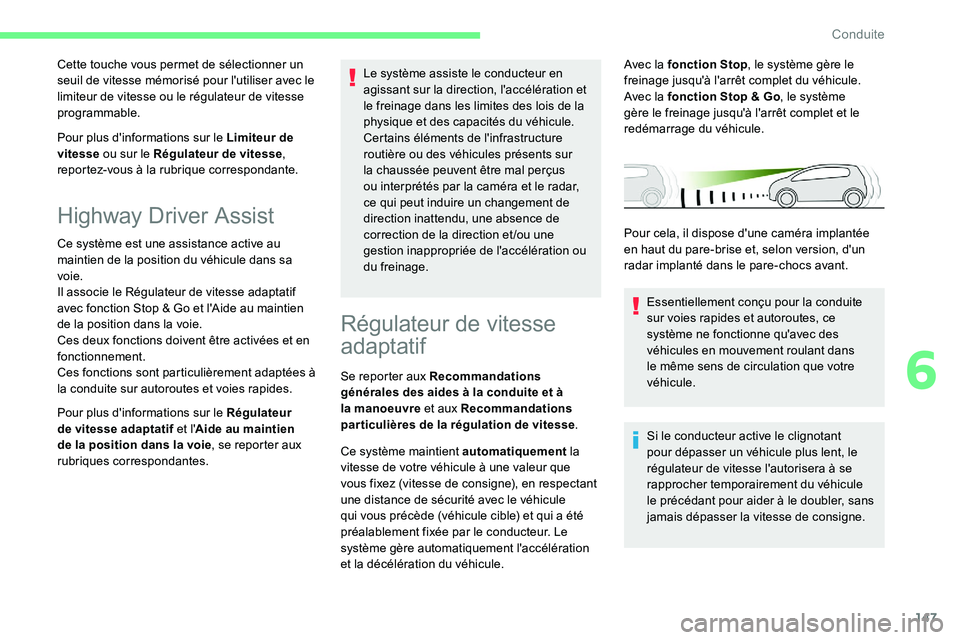

Pour plus d'informations sur le Limiteur de
vitesse ou sur le Régulateur de vitesse ,
reportez-vous à la rubrique correspondante. Cette touche vous permet de sélectionner un
seuil de vitesse mémorisé pour l'utiliser avec le
limiteur de vitesse ou le régulateur de vitesse
programmable.
Highway Driver Assist
Ce système est une assistance active au
maintien de la position du véhicule dans sa
voie.
Il associe le Régulateur de vitesse adaptatif
avec fonction Stop
& Go et l'Aide au maintien
de la position dans la voie.
Ces deux fonctions doivent être activées et en
fonctionnement.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur le Régulateur
de vitesse adaptatif et l'Aide au maintien
de la position dans la voie , se reporter aux
rubriques correspondantes. Le système assiste le conducteur en
agissant sur la direction, l'accélération et
le freinage dans les limites des lois de la
physique et des capacités du véhicule.
Certains éléments de l'infrastructure
routière ou des véhicules présents sur
la chaussée peuvent être mal perçus
ou interprétés par la caméra et le radar,
ce qui peut induire un changement de
direction inattendu, une absence de
correction de la direction et /ou une
gestion inappropriée de l'accélération ou
du freinage.
Régulateur de vitesse
adaptatif
Se reporter aux Recommandations
générales des aides à la conduite et à
la manoeuvre
et aux Recommandations
particulières de la régulation de vitesse .
Ce système maintient automatiquement la
vitesse de votre véhicule à une valeur que
vous fixez (vitesse de consigne), en respectant
une distance de sécurité avec le véhicule
qui vous précède (véhicule cible) et qui a été
préalablement fixée par le conducteur. Le
système gère automatiquement l'accélération
et la décélération du véhicule. Avec la fonction Stop
, le système gère le
freinage jusqu'à l'arrêt complet du véhicule.
Avec la fonction Stop

&

Go
, le système
gère le freinage jusqu'à l'arrêt complet et le
redémarrage du véhicule.
Pour cela, il dispose d'une caméra implantée
en haut du pare-brise et, selon version, d'un
radar implanté dans le pare-chocs avant.
Essentiellement conçu pour la conduite
sur voies rapides et autoroutes, ce
système ne fonctionne qu'avec des
véhicules en mouvement roulant dans
le même sens de circulation que votre
véhicule.
Si le conducteur active le clignotant
pour dépasser un véhicule plus lent, le
régulateur de vitesse l'autorisera à se
rapprocher temporairement du véhicule
le précédant pour aider à le doubler, sans
jamais dépasser la vitesse de consigne.
6
Conduite

153

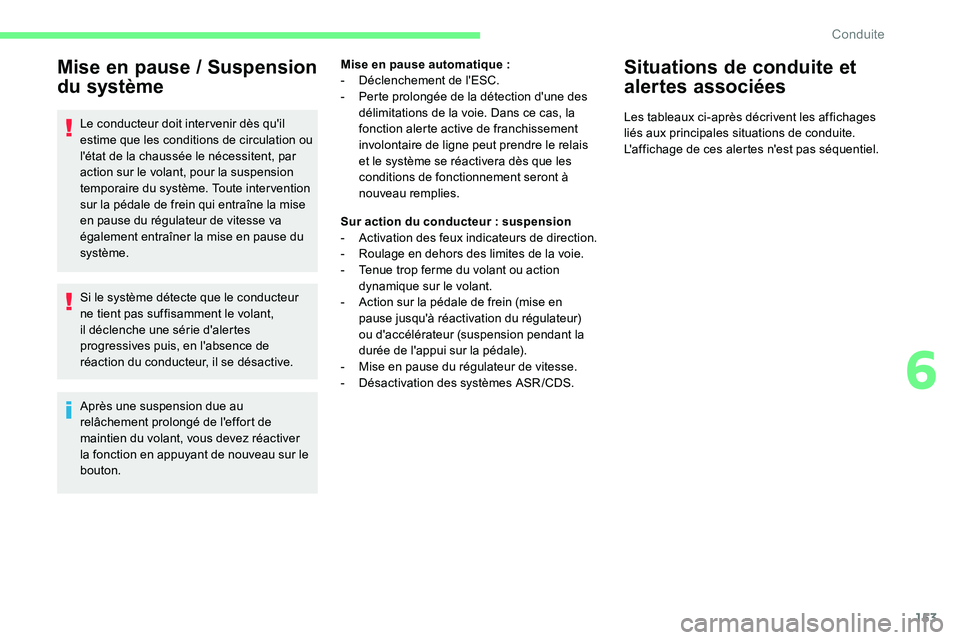

Mise en pause / Suspension
du s ystème
Le conducteur doit inter venir dès qu'il
estime que les conditions de circulation ou
l'état de la chaussée le nécessitent, par
action sur le volant, pour la suspension
temporaire du système. Toute inter vention
sur la pédale de frein qui entraîne la mise
en pause du régulateur de vitesse va
également entraîner la mise en pause du
système.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant,
il déclenche une série d'alertes
progressives puis, en l'absence de
réaction du conducteur, il se désactive.
Après une suspension due au
relâchement prolongé de l'effort de
maintien du volant, vous devez réactiver
la fonction en appuyant de nouveau sur le
bouton. Mise en pause automatique
:
-
D
éclenchement de l'ESC.
-
Pe
rte prolongée de la détection d'une des
délimitations de la voie. Dans ce cas, la
fonction alerte active de franchissement
involontaire de ligne peut prendre le relais
et le système se réactivera dès que les
conditions de fonctionnement seront à
nouveau remplies.
Sur action du conducteur


: suspension
-

A
ctivation des feux indicateurs de direction.
-

R
oulage en dehors des limites de la voie.
-

T
enue trop ferme du volant ou action
dynamique sur le volant.
-

A
ction sur la pédale de frein (mise en
pause jusqu'à réactivation du régulateur)
ou d'accélérateur (suspension pendant la
durée de l'appui sur la pédale).
-

M
ise en pause du régulateur de vitesse.
-
D

ésactivation des systèmes ASR/CDS.
Situations de conduite et
alertes associées
Les tableaux ci-après décrivent les affichages
liés aux principales situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
6
Conduite

161

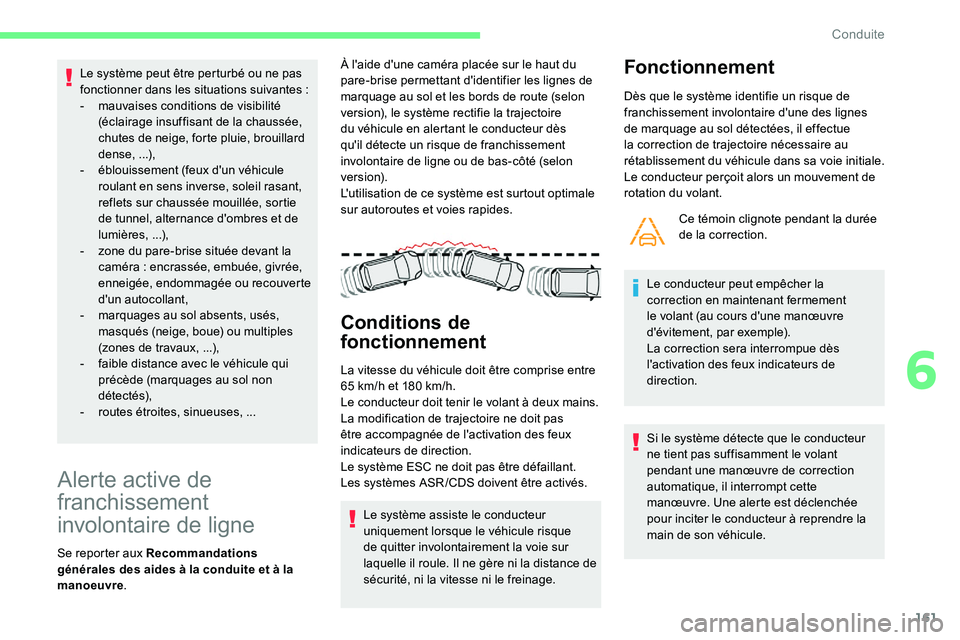

Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes :
-

m
auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chutes de neige, forte pluie, brouillard
dense,


...),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières,


...),
-

z
one du pare-brise située devant la
caméra
: encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol absents, usés,
masqués (neige, boue) ou multiples
(zones de travaux,
...),
-

f
aible distance avec le véhicule qui
précède (marquages au sol non
détectés),
-

r
outes étroites, sinueuses, ...
Alerte active de
franchissement
involontaire de ligne
Se reporter aux Recommandations
générales des aides à la conduite et à la
manoeuvre. À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire
du véhicule en alertant le conducteur dès
qu'il détecte un risque de franchissement
involontaire de ligne ou de bas-côté (selon
ve r s i o n).
L'utilisation de ce système est surtout optimale
sur autoroutes et voies rapides.
Conditions de
fonctionnement
La vitesse du véhicule doit être comprise entre
65
km/h et 180 km/h.
Le conducteur doit tenir le volant à deux mains.
La modification de trajectoire ne doit pas
être accompagnée de l'activation des feux
indicateurs de direction.
Le système ESC ne doit pas être défaillant.
Les systèmes ASR /CDS doivent être activés.
Le système assiste le conducteur
uniquement lorsque le véhicule risque
de quitter involontairement la voie sur
laquelle il roule. Il ne gère ni la distance de
sécurité, ni la vitesse ni le freinage.
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées, il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant. Ce témoin clignote pendant la durée
de la correction.
Le conducteur peut empêcher la
correction en maintenant fermement
le volant (au cours d'une manœuvre
d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette
manœuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre la
main de son véhicule.
6
Conduite
