CITROEN C5 AIRCROSS 2022 Instrukcja obsługi (in Polish)

9
Przyrządy pokładowe

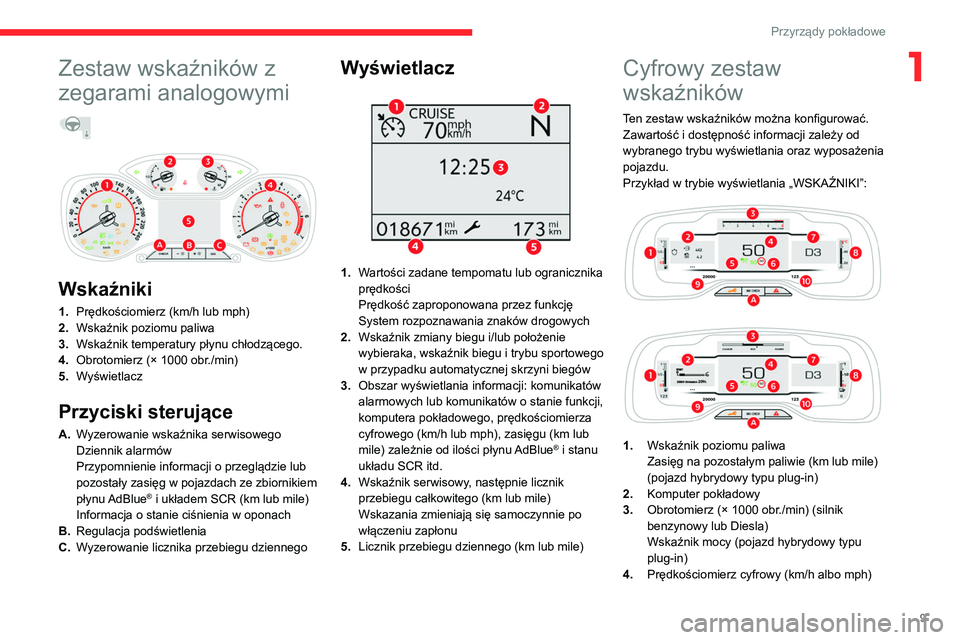

1Zestaw wskaźników z
zegarami analogowymi



Wskaźniki
1. Prędkościomierz (km/h lub mph)
2. Wskaźnik poziomu paliwa
3. Wskaźnik temperatury płynu chłodzącego.
4. Obrotomierz (× 1000 obr./min)
5. Wyświetlacz
Przyciski sterujące
A.Wyzerowanie wskaźnika serwisowego
Dziennik alarmów
Przypomnienie informacji o przeglądzie lub
pozostały zasięg w pojazdach ze zbiornikiem
płynu AdBlue
® i układem SCR (km lub mile)
Informacja o stanie ciśnienia w oponach
B. Regulacja podświetlenia
C. Wyzerowanie licznika przebiegu dziennego
Wyświetlacz

1.Wartości zadane tempomatu lub ogranicznika
prędkości
Prędkość zaproponowana przez funkcję
System rozpoznawania znaków drogowych
2. Wskaźnik zmiany biegu i/lub położenie
wybieraka, wskaźnik biegu i trybu sportowego
w przypadku automatycznej skrzyni biegów
3. Obszar wyświetlania informacji: komunikatów
alarmowych lub komunikatów o stanie funkcji,
komputera pokładowego, prędkościomierza
cyfrowego (km/h lub mph), zasięgu (km lub
mile) zależnie od ilości płynu AdBlue
® i stanu
układu SCR itd.
4. Wskaźnik serwisowy, następnie licznik
przebiegu całkowitego (km lub mile)
Wskazania zmieniają się samoczynnie po
włączeniu zapłonu
5. Licznik przebiegu dziennego (km lub mile)
Cyfrowy zestaw
wskaźników
Ten zestaw wskaźników można konfigurować.
Zawartość i dostępność informacji zależy od
wybranego trybu wyświetlania oraz wyposażenia
pojazdu.
Przykład w trybie wyświetlania „WSKAŹNIKI”:




1. Wskaźnik poziomu paliwa
Zasięg na pozostałym paliwie (km lub mile)
(pojazd hybrydowy typu plug-in)
2. Komputer pokładowy
3. Obrotomierz (× 1000 obr./min) (silnik
benzynowy lub Diesla)
Wskaźnik mocy (pojazd hybrydowy typu
plug-in)
4. Prędkościomierz cyfrowy (km/h albo mph)

10
Przyrządy pokładowe

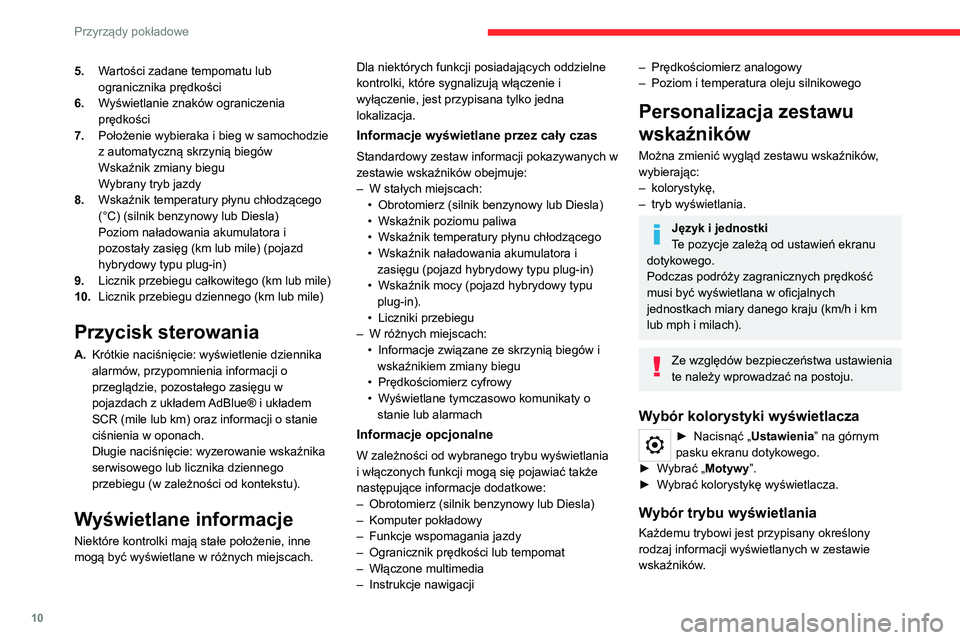

5.Wartości zadane tempomatu lub
ogranicznika prędkości
6. Wyświetlanie znaków ograniczenia
prędkości
7. Położenie wybieraka i bieg w samochodzie
z automatyczną skrzynią biegów
Wskaźnik zmiany biegu
Wybrany tryb jazdy
8. Wskaźnik temperatury płynu chłodzącego
(°C) (silnik benzynowy lub Diesla)
Poziom naładowania akumulatora i
pozostały zasięg (km lub mile) (pojazd
hybrydowy typu plug-in)
9. Licznik przebiegu całkowitego (km lub mile)
10. Licznik przebiegu dziennego (km lub mile)
Przycisk sterowania
A.Krótkie naciśnięcie: wyświetlenie dziennika
alarmów, przypomnienia informacji o
przeglądzie, pozostałego zasięgu w
pojazdach z układem AdBlue® i układem
SCR (mile lub km) oraz informacji o stanie
ciśnienia w oponach.
Długie naciśnięcie: wyzerowanie wskaźnika
serwisowego lub licznika dziennego
przebiegu (w zależności od kontekstu).
Wyświetlane informacje
Niektóre kontrolki mają stałe położenie, inne
mogą być wyświetlane w różnych miejscach. Dla niektórych funkcji posiadających oddzielne
kontrolki, które sygnalizują włączenie i
wyłączenie, jest przypisana tylko jedna
lokalizacja.
Informacje wyświetlane przez cały czas
Standardowy zestaw informacji pokazywanych w
zestawie wskaźników obejmuje:
–

W stałych miejscach:
•


Obrotomierz (silnik benzynowy lub Diesla)
•


Wskaźnik poziomu paliwa
•


Wskaźnik temperatury płynu chłodzącego
•


Wskaźnik naładowania akumulatora i
zasięgu (pojazd hybrydowy typu plug-in)
•


Wskaźnik mocy (pojazd hybrydowy typu
plug-in).
•


Liczniki przebiegu
–


W różnych miejscach:
•


Informacje związane ze skrzynią biegów i
wskaźnikiem zmiany biegu
•


Prędkościomierz cyfrowy
•


W
yświetlane tymczasowo komunikaty o
stanie lub alarmach
Informacje opcjonalne
W zależności od wybranego trybu wyświetlania
i włączonych funkcji mogą się pojawiać także
następujące informacje dodatkowe:
–

Obrotomierz (silnik benzynowy lub Diesla)
–


Komputer pokładowy
–


Funkcje wspomagania jazdy
–


Ogranicznik prędkości lub tempomat
–


Włączone multimedia
–


Instrukcje nawigacji
– Prędkościomierz analogowy
– Poziom i temperatura oleju silnikowego
Personalizacja zestawu
wskaźników
Można zmienić wygląd zestawu wskaźników,
wybierając:
–

kolorystykę,
–


tryb wyświetlania.
Język i jednostki
Te pozycje zależą od ustawień ekranu
dotykowego.
Podczas podróży zagranicznych prędkość
musi być wyświetlana w oficjalnych
jednostkach miary danego kraju (km/h i km
lub mph i milach).
Ze względów bezpieczeństwa ustawienia
te należy wprowadzać na postoju.
Wybór kolorystyki wyświetlacza
► Nacisnąć „ Ustawienia ” na górnym
pasku ekranu dotykowego.
►

W

ybrać „Motywy”.
►

W

ybrać kolorystykę wyświetlacza.
Wybór trybu wyświetlania
Każdemu trybowi jest przypisany określony
rodzaj informacji wyświetlanych w zestawie
wskaźników.

11
Przyrządy pokładowe
1

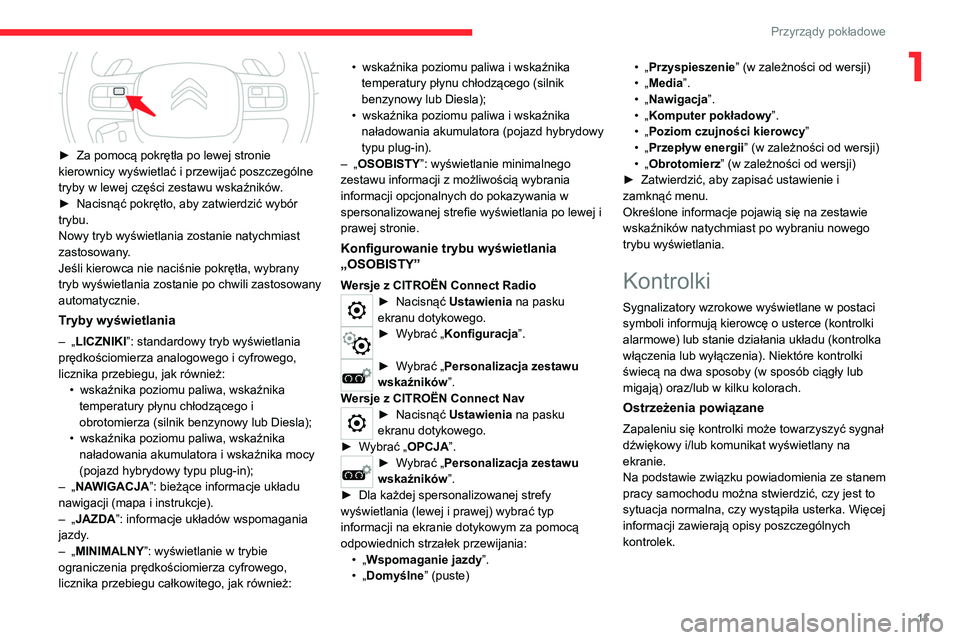

► Za pomocą pokrętła po lewej stronie
kierownicy wyświetlać i przewijać poszczególne
tryby w lewej części zestawu wskaźników
.
►

Nacisnąć pokrętło, aby zatwierdzić wybór
trybu.
Nowy tryb wyświetlania zostanie natychmiast
zastosowany

.
Jeśli kierowca nie naciśnie pokrętła, wybrany
tryb wyświetlania zostanie po chwili zastosowany
automatycznie.
Tryby wyświetlania
– „ LICZNIKI”: standardowy tryb wyświetlania
prędkościomierza analogowego i cyfrowego,
licznika przebiegu, jak również: •

wskaźnika poziomu paliwa, wskaźnika
temperatury płynu chłodzącego i
obrotomierza (silnik benzynowy lub Diesla);
•


wskaźnika poziomu paliwa, wskaźnika
naładowania akumulatora i wskaźnika mocy
(pojazd hybrydowy typu plug-in);
–


„
NAWIGACJA”: bieżące informacje układu
nawigacji (mapa i instrukcje).
–

„
JAZDA”: informacje układów wspomagania
jazdy.
–

„
MINIMALNY”: wyświetlanie w trybie
ograniczenia prędkościomierza cyfrowego,
licznika przebiegu całkowitego, jak również: •

wskaźnika poziomu paliwa i wskaźnika
temperatury płynu chłodzącego (silnik
benzynowy lub Diesla);
•

wskaźnika poziomu paliwa i wskaźnika
naładowania
akumulatora (pojazd hybrydowy
typu plug-in).
–
„
OSOBISTY
”: wyświetlanie minimalnego
zestawu informacji z możliwością wybrania
informacji opcjonalnych do pokazywania w
spersonalizowanej strefie wyświetlania po lewej i
prawej stronie.
Konfigurowanie trybu wyświetlania
„OSOBISTY”
Wersje z CITROËN Connect Radio► Nacisnąć Ustawienia na pasku
ekranu dotykowego.
► Wybrać „Konfiguracja”.
► Wybrać „Personalizacja zestawu
wskaźników”.
Wersje z CITROËN Connect Nav
► Nacisnąć Ustawienia na pasku
ekranu dotykowego.
►

W

ybrać „OPCJA”.
► Wybrać „Personalizacja zestawu
wskaźników”.
►

Dla każdej spersonalizowanej strefy
wyświetlania (lewej i prawej) wybrać typ
informacji na ekranie dotykowym za pomocą
odpowiednich strzałek przewijania: •


„Wspomaganie jazdy”.
•

„Domyślne” (puste) •
„Przyspieszenie” (w zależności od wersji)
• „Media”.
• „Nawigacja”.
• „Komputer pokładowy”.
• „Poziom czujności kierowcy
”
• „Przepływ energii” (w zależności od wersji)
• „Obrotomierz” (w zależności od wersji)
►
Zatwierdzić, aby zapisać ustawienie i
zamknąć menu.
Określone informacje pojawią się na zestawie
wskaźników natychmiast po wybraniu nowego
trybu wyświetlania.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki
świecą na dwa sposoby (w sposób ciągły lub
migają) oraz/lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na
ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to
sytuacja normalna, czy wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych
kontrolek.

12
Przyrządy pokładowe
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w
momencie włączenia zapłonu. Powinny one
zgasnąć po uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Kontrolka alarmowa świeci
w sposób ciągły
Świecenie czerwonej lub pomarańczowej
kontrolki alarmowej oznacza wystąpienie usterki
wymagającej dodatkowej diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolek
wskazują, czy poza niezwłocznym podjęciem
zalecanych działań trzeba również skontaktować
się z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód .
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć
zapłon.
(2): Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
(3): Należy udać się do ASO sieci CITROËN lub
do warsztatu specjalistycznego.
Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu
towarzyszy świecenie innej kontrolki
alarmowej oraz wyświetlenie komunikatu i
włączenie sygnału dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów
lub poważną usterką elektryczną.
Wykonać czynność (1), a następnie (2).
Ciśnienie oleju silnikowegoŚwieci w sposób ciągły.
Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Maksymalna temperatura płynu
chłodzącego
Świeci w sposób ciągły.
Zbyt wysoka temperatura w układzie
chłodzenia.
Wykonać (1) i jeżeli trzeba dolać płynu, należy
zaczekać, aż silnik ostygnie. Jeśli problem nie
ustępuje, wykonać (2).
Usterka układu (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły.
Wystąpiła usterka hybrydowego układu
napędowego z akumulatorem.
Wykonać czynność (1), a następnie (2).
Przewód podłączony (pojazd hybrydowy
typu plug-in)
Świeci w sposób ciągły.
Rozruch nie jest możliwy, gdy przewód
ładowania jest podłączony do gniazda w
samochodzie.
Odłączyć przewód ładowania i zamknąć klapkę.
Ładowanie akumulatoraŚwieci w sposób ciągły.
Usterka układu ładowania akumulatora
(zabrudzone lub poluzowane zaciski, luźny lub
zerwany pasek alternatora itd.).
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
Otwarte drzwiŚwieci w sposób ciągły, czemu
towarzyszy komunikat wskazujący
otwarte drzwi.
Jeżeli któreś drzwi lub bagażnik nie są
prawidłowo zamknięte (prędkość poniżej 10
km/h).
Świeci w sposób ciągły, czemu
towarzyszy komunikat wskazujący
otwarte drzwi lub pokrywę bagażnika i sygnał
dźwiękowy.
Jeżeli któreś drzwi lub bagażnik nie są
prawidłowo zamknięte (prędkość powyżej 10
km/h).

13
Przyrządy pokładowe

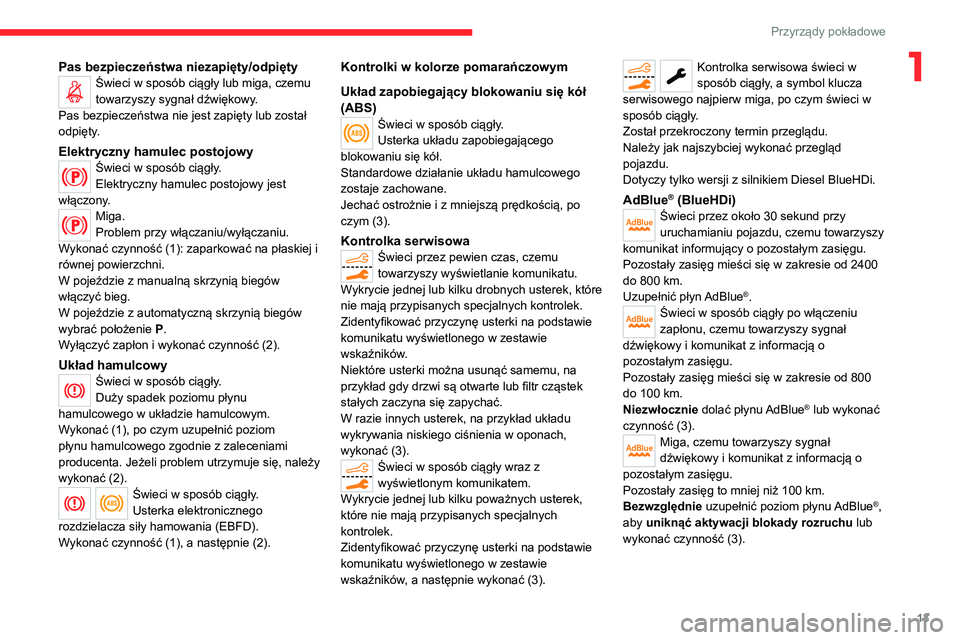

1Pas bezpieczeństwa niezapięty/odpiętyŚwieci w sposób ciągły lub miga, czemu
towarzyszy sygnał dźwiękowy.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty.
Elektryczny hamulec postojowyŚwieci w sposób ciągły.
Elektryczny hamulec postojowy jest
włączony.
Miga.
Problem przy włączaniu/wyłączaniu.
Wykonać czynność (1): zaparkować na płaskiej i
równej powierzchni.
W pojeździe z manualną skrzynią biegów
włączyć bieg.
W pojeździe z automatyczną skrzynią biegów
wybrać położenie P.
Wyłączyć zapłon i wykonać czynność (2).
Układ hamulcowyŚwieci w sposób ciągły.
Duży spadek poziomu płynu
hamulcowego w układzie hamulcowym.
Wykonać (1), po czym uzupełnić poziom
płynu hamulcowego zgodnie z zaleceniami
producenta. Jeżeli problem utrzymuje się, należy
wykonać (2).
Świeci w sposób ciągły.
Usterka elektronicznego
rozdzielacza siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Kontrolki w kolorze pomarańczowym
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły.
Usterka układu zapobiegającego
blokowaniu się kół.
Standardowe działanie układu hamulcowego
zostaje zachowane.
Jechać ostrożnie i z mniejszą prędkością, po
czym (3).
Kontrolka serwisowaŚwieci przez pewien czas, czemu
towarzyszy wyświetlanie komunikatu.
Wykrycie jednej lub kilku drobnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników.
Niektóre usterki można usunąć samemu, na
przykład gdy drzwi są otwarte lub filtr cząstek
stałych zaczyna się zapychać.
W razie innych usterek, na przykład układu
wykrywania niskiego ciśnienia w oponach,
wykonać (3).
Świeci w sposób ciągły wraz z
wyświetlonym komunikatem.
Wykrycie jednej lub kilku poważnych usterek,
które nie mają przypisanych specjalnych
kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników, a następnie wykonać (3).
Kontrolka serwisowa świeci w
sposób ciągły, a symbol klucza
serwisowego najpierw miga, po czym świeci w
sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd
pojazdu.
Dotyczy tylko wersji z silnikiem Diesel BlueHDi.
AdBlue® (BlueHDi)Świeci przez około 30 sekund przy
uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400
do 800
km.
Uzupełnić płyn AdBlue
®.Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 800
do 100
km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®,
aby uniknąć aktywacji blokady rozruchu lub
wykonać czynność (3).

14
Przyrządy pokładowe

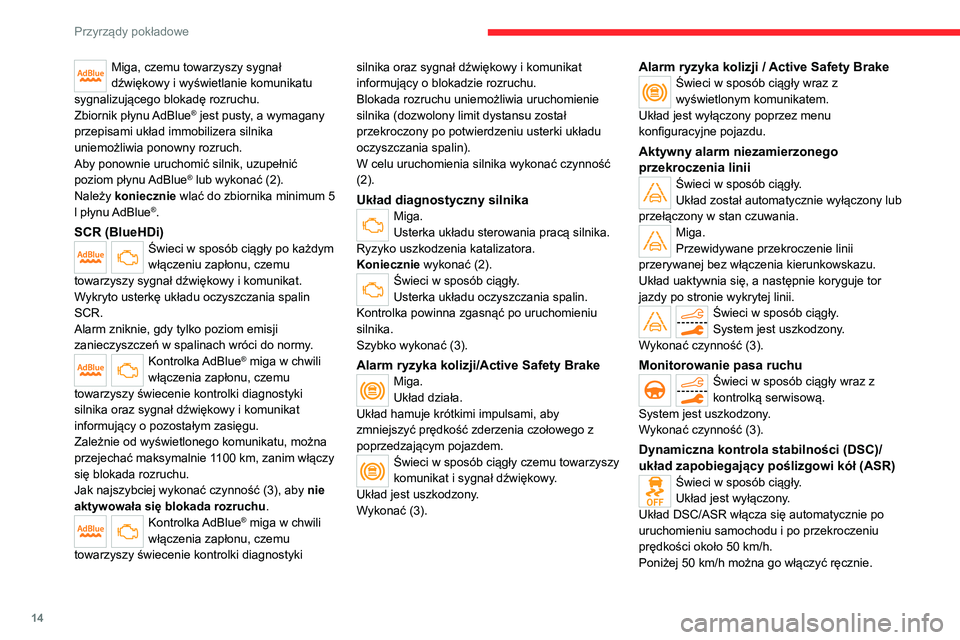

Miga, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
sygnalizującego blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika
uniemożliwia ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić
poziom płynu AdBlue
® lub wykonać (2).
Należy koniecznie wlać do zbiornika minimum 5
l płynu AdBlue
®.
SCR (BlueHDi)Świeci w sposób ciągły po każdym
włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy i komunikat.
Wykryto usterkę układu oczyszczania spalin
SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki
silnika oraz sygnał dźwiękowy i komunikat
informujący o pozostałym zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100

km, zanim włączy
się blokada rozruchu.
Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu .
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki silnika oraz sygnał dźwiękowy i komunikat
informujący o blokadzie rozruchu.
Blokada rozruchu uniemożliwia uruchomienie
silnika (dozwolony limit dystansu został
przekroczony po potwierdzeniu usterki układu
oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność
(2).
Układ diagnostyczny silnikaMiga.
Usterka układu sterowania pracą silnika.
Ryzyko uszkodzenia katalizatora.
Koniecznie wykonać (2).
Świeci w sposób ciągły.
Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Szybko wykonać (3).
Alarm ryzyka kolizji/Active Safety BrakeMiga.
Układ działa.
Układ hamuje krótkimi impulsami, aby
zmniejszyć prędkość zderzenia czołowego z
poprzedzającym pojazdem.
Świeci w sposób ciągły czemu towarzyszy
komunikat i sygnał dźwiękowy.
Układ jest uszkodzony.
Wykonać (3).
Alarm ryzyka kolizji / Active Safety BrakeŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ jest wyłączony poprzez menu
konfiguracyjne pojazdu.
Aktywny alarm niezamierzonego
przekroczenia linii
Świeci w sposób ciągły.
Układ został automatycznie wyłączony lub
przełączony w stan czuwania.
Miga.
Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu.
Układ uaktywnia się, a następnie koryguje tor
jazdy po stronie wykrytej linii.
Świeci w sposób ciągły.
System jest uszkodzony.
Wykonać czynność (3).
Monitorowanie pasa ruchuŚwieci w sposób ciągły wraz z
kontrolką serwisową.
System jest uszkodzony.
Wykonać czynność (3).
Dynamiczna kontrola stabilności (DSC)/
układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły.
Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu samochodu i po przekroczeniu
prędkości około 50
km/h.
Poniżej 50
km/h można go włączyć ręcznie.

15
Przyrządy pokładowe

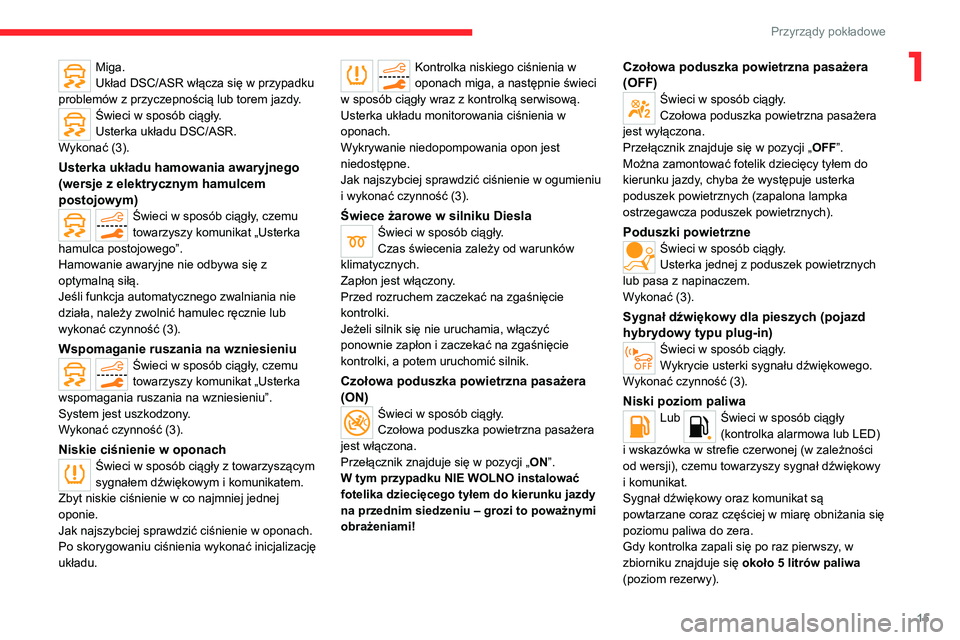

1Miga.
Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły.
Usterka układu DSC/ASR.
Wykonać (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z
optymalną siłą.
Jeśli funkcja automatycznego zwalniania nie
działa, należy zwolnić hamulec ręcznie lub
wykonać czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Niskie ciśnienie w oponachŚwieci w sposób ciągły z towarzyszącym
sygnałem dźwiękowym i komunikatem.
Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w oponach.
Po skorygowaniu ciśnienia wykonać inicjalizację
układu.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci
w sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w
oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu
i wykonać czynność (3).
Świece żarowe w silniku DieslaŚwieci w sposób ciągły.
Czas świecenia zależy od warunków
klimatycznych.
Zapłon jest włączony.
Przed rozruchem zaczekać na zgaśnięcie
kontrolki.
Jeżeli silnik się nie uruchamia, włączyć
ponownie zapłon i zaczekać na zgaśnięcie
kontrolki, a potem uruchomić silnik.
Czołowa poduszka powietrzna pasażera
(ON)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest włączona.
Przełącznik znajduje się w pozycji „ ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu – grozi to poważnymi
obrażeniami!
Czołowa poduszka powietrzna pasażera
(OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest wyłączona.
Przełącznik znajduje się w pozycji „ OFF”.
Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka
poduszek powietrznych (zapalona lampka
ostrzegawcza poduszek powietrznych).
Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub pasa z napinaczem.
Wykonać (3).
Sygnał dźwiękowy dla pieszych (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły.
Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Niski poziom paliwaLub Świeci w sposób ciągły
(kontrolka alarmowa lub LED)
i wskazówka w strefie czerwonej (w zależności
od wersji), czemu towarzyszy sygnał dźwiękowy
i komunikat.
Sygnał dźwiękowy oraz komunikat są
powtarzane coraz częściej w miarę obniżania się
poziomu paliwa do zera.
Gdy kontrolka zapali się po raz pierwszy, w
zbiorniku znajduje się około 5 litrów paliwa
(poziom rezerwy).

16
Przyrządy pokładowe

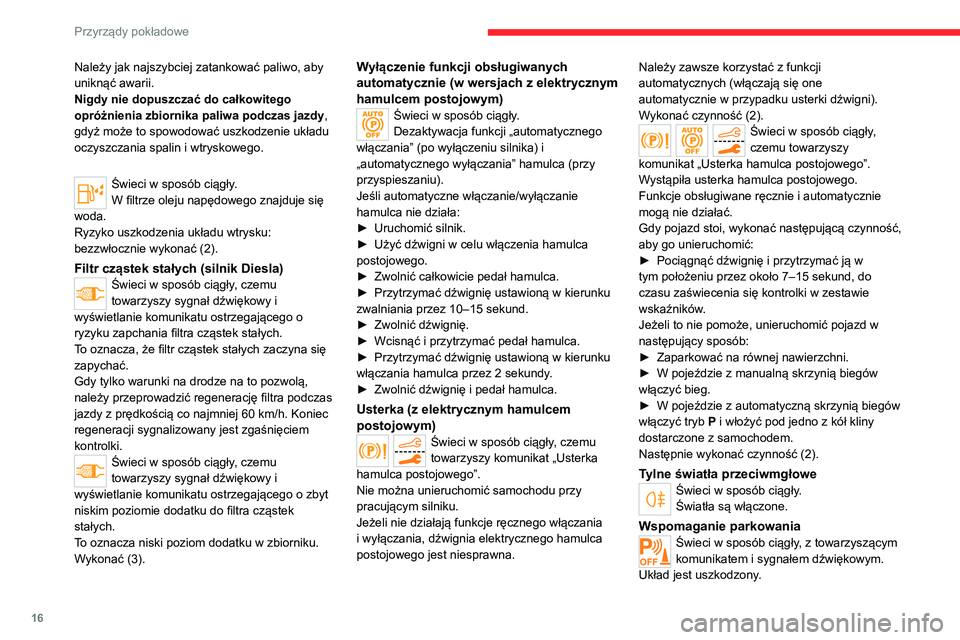

Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Świeci w sposób ciągły.
W filtrze oleju napędowego znajduje się
woda.
Ryzyko uszkodzenia układu wtrysku:
bezzwłocznie wykonać (2).
Filtr cząstek stałych (silnik Diesla)Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie komunikatu ostrzegającego o
ryzyku zapchania filtra cząstek stałych.
To oznacza, że filtr cząstek stałych zaczyna się
zapychać.
Gdy tylko warunki na drodze na to pozwolą,
należy przeprowadzić regenerację filtra podczas
jazdy z prędkością co najmniej 60 km/h. Koniec
regeneracji sygnalizowany jest zgaśnięciem
kontrolki.
Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie komunikatu ostrzegającego o zbyt
niskim poziomie dodatku do filtra cząstek
stałych.
To oznacza niski poziom dodatku w zbiorniku.
Wykonać (3).
Wyłączenie funkcji obsługiwanych
automatycznie (w wersjach z elektrycznym
hamulcem postojowym)
Świeci w sposób ciągły.
Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i
„automatycznego wyłączania” hamulca (przy
przyspieszaniu).
Jeśli automatyczne włączanie/wyłączanie
hamulca nie działa:
►

Uruchomić silnik.
►


Użyć dźwigni w celu włączenia hamulca
postojowego.
►


Zwolnić całkowicie pedał hamulca.
►


Przytrzymać dźwignię ustawioną w kierunku
zwalniania przez 10–15

sekund.
►

Zwolnić dźwignię.
►


Wcisnąć i przytrzymać pedał hamulca.
►


Przytrzymać dźwignię ustawioną w kierunku
włączania hamulca przez 2

sekundy.
►

Zwolnić dźwignię i pedał hamulca.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, dźwignia elektrycznego hamulca
postojowego jest niesprawna. Należy zawsze korzystać z funkcji
automatycznych (włączają się one
automatycznie w przypadku usterki dźwigni).
Wykonać czynność (2).
Świeci w sposób ciągły,
czemu towarzyszy
komunikat „Usterka hamulca postojowego”.
Wystąpiła usterka hamulca postojowego.
Funkcje obsługiwane ręcznie i automatycznie
mogą nie działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć dźwignię i przytrzymać ją w
tym położeniu przez około 7–15

sekund, do
czasu zaświecenia się kontrolki w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
włączyć tryb

P i włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać czynność (2).
Tylne światła przeciwmgłoweŚwieci w sposób ciągły.
Światła są włączone.
Wspomaganie parkowaniaŚwieci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
Układ jest uszkodzony.

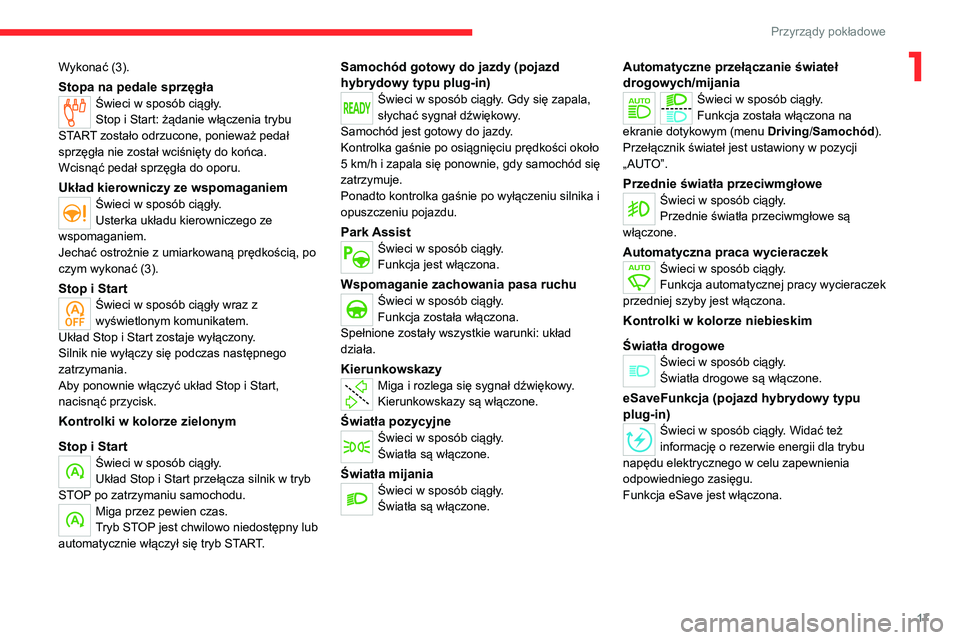

17
Przyrządy pokładowe
1Wykonać (3).
Stopa na pedale sprzęgłaŚwieci w sposób ciągły.
Stop i Start: żądanie włączenia trybu
START zostało odrzucone, ponieważ pedał
sprzęgła nie został wciśnięty do końca.
Wcisnąć pedał sprzęgła do oporu.
Układ kierowniczy ze wspomaganiemŚwieci w sposób ciągły.
Usterka układu kierowniczego ze
wspomaganiem.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Stop i StartŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ Stop i Start zostaje wyłączony.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Aby ponownie włączyć układ Stop i Start,
nacisnąć przycisk.
Kontrolki w kolorze zielonym
Stop i Start
Świeci w sposób ciągły.
Układ Stop i Start przełącza silnik w tryb
STOP po zatrzymaniu samochodu.
Miga przez pewien czas.
Tryb STOP jest chwilowo niedostępny lub
automatycznie włączył się tryb START.
Samochód gotowy do jazdy (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły. Gdy się zapala,
słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy.
Kontrolka gaśnie po osiągnięciu prędkości około
5

km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Park AssistŚwieci w sposób ciągły.
Funkcja jest włączona.
Wspomaganie zachowania pasa ruchuŚwieci w sposób ciągły.
Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ
działa.
KierunkowskazyMiga i rozlega się sygnał dźwiękowy.
Kierunkowskazy są włączone.
Światła pozycyjne
Świeci w sposób ciągły.
Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.
Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.
Funkcja została włączona na
ekranie dotykowym (menu Driving/Samochód).
Przełącznik świateł jest ustawiony w pozycji
„AUTO”.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.
Przednie światła przeciwmgłowe są
włączone.
Automatyczna praca wycieraczekŚwieci w sposób ciągły.
Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła drogowe są włączone.
eSaveFunkcja (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły. Widać też
informację o rezerwie energii dla trybu
napędu elektrycznego w celu zapewnienia
odpowiedniego zasięgu.
Funkcja eSave jest włączona.

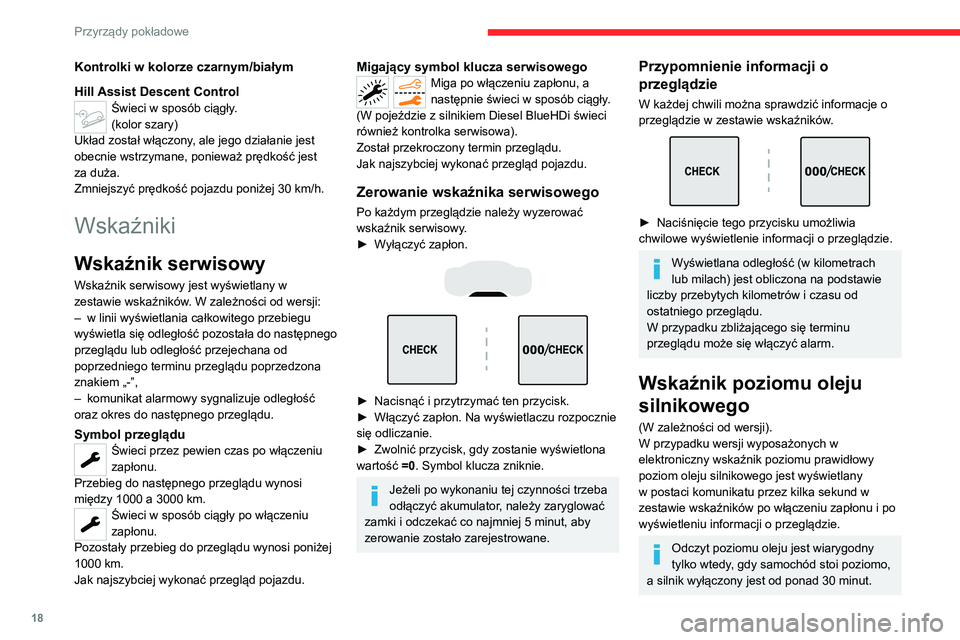

18
Przyrządy pokładowe
Kontrolki w kolorze czarnym/białym
Hill Assist Descent Control
Świeci w sposób ciągły.
(kolor szary)
Układ został włączony, ale jego działanie jest
obecnie wstrzymane, ponieważ prędkość jest
za duża.
Zmniejszyć prędkość pojazdu poniżej 30
km/h.
Wskaźniki
Wskaźnik serwisowy
Wskaźnik serwisowy jest wyświetlany w
zestawie wskaźników. W zależności od wersji:
–
w linii wyświetlania całkowitego przebiegu
wyświetla

się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”,
–

komunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu
zapłonu.
Przebieg do następnego przeglądu wynosi
między 1000 a 3000 km.
Świeci w sposób ciągły po włączeniu
zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a
następnie świeci w sposób ciągły.
(W pojeździe z silnikiem Diesel BlueHDi świeci
również kontrolka serwisowa).
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
►

W
yłączyć zapłon.




► Nacisnąć i przytrzymać ten przycisk.
► Włączyć zapłon. Na wyświetlaczu rozpocznie
się odliczanie.
►

Zwolnić przycisk, gdy zostanie wyświetlona
wartość

=0. Symbol klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5
minut, aby
zerowanie zostało zarejestrowane.
Przypomnienie informacji o
przeglądzie
W każdej chwili można sprawdzić informacje o
przeglądzie w zestawie wskaźników.


► Naciśnięcie tego przycisku umożliwia
chwilowe wyświetlenie informacji o przeglądzie.
Wyświetlana odległość (w kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji).
W przypadku wersji wyposażonych w
elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego jest wyświetlany
w postaci komunikatu przez kilka sekund w
zestawie wskaźników po włączeniu zapłonu i po
wyświetleniu informacji o przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik wyłączony jest od ponad 30 minut.
