CITROEN C5 AIRCROSS 2022 Upute Za Rukovanje (in Croatian)

189
U slučaju kvara

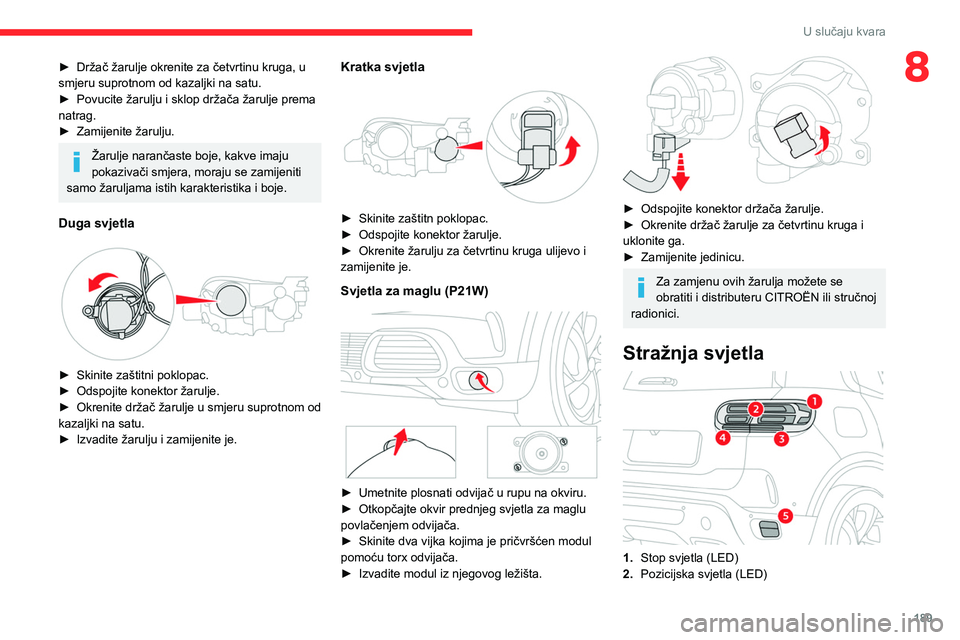

8► Držač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
►

Povucite žarulju i sklop držača žarulje prema
natrag.
►


Zamijenite žarulju.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
Duga svjetla


► Skinite zaštitni poklopac.
► Odspojite konektor žarulje.
►

Okrenite držač žarulje u smjeru suprotnom od
kazaljki na satu.
►


Izvadite žarulju i zamijenite je.
Kratka svjetla


► Skinite zaštitn poklopac.
► Odspojite konektor žarulje.
►

Okrenite žarulju za četvrtinu kruga ulijevo i
zamijenite je.
Svjetla za maglu (P21W)


► Umetnite plosnati odvijač u rupu na okviru.
► Otkopčajte okvir prednjeg svjetla za maglu
povlačenjem odvijača.
►

Skinite dva vijka kojima je pričvršćen modul
pomoću torx odvijača.
►


Izvadite modul iz njegovog ležišta.

► Odspojite konektor držača žarulje.
► Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
►

Zamijenite jedinicu.
Za zamjenu ovih žarulja možete se
obratiti i distributeru CITROËN ili stručnoj
radionici.
Stražnja svjetla

1. Stop svjetla (LED)
2. Pozicijska svjetla (LED)

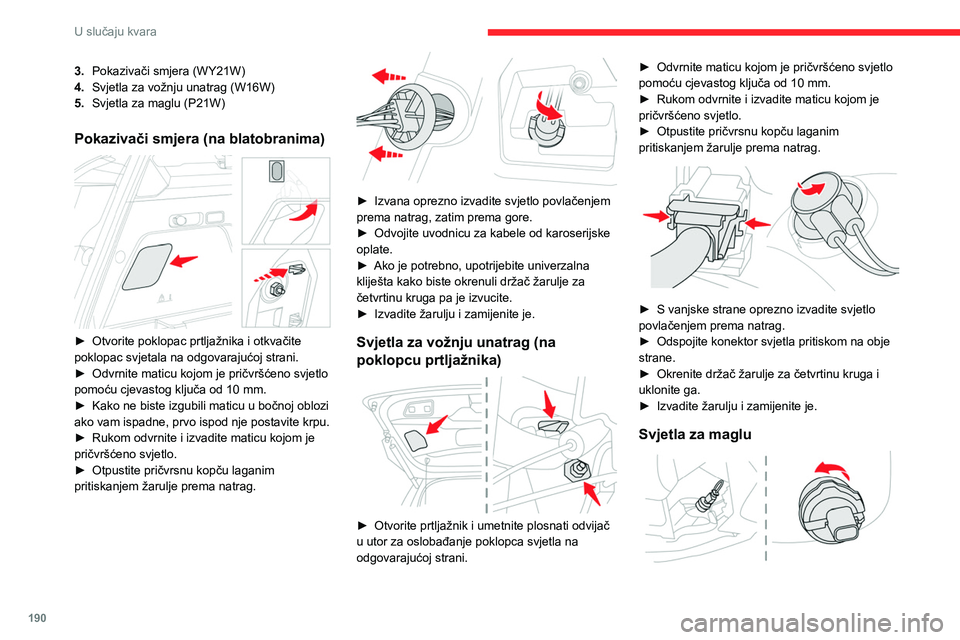

190
U slučaju kvara
3.Pokazivači smjera (WY21W)
4. Svjetla za vožnju unatrag (W16W)
5. Svjetla za maglu (P21W)
Pokazivači smjera (na blatobranima)

► Otvorite poklopac prtljažnika i otkvačite
poklopac svjetala na odgovarajućoj strani.
►

Odvrnite maticu kojom je pričvršćeno svjetlo
pomoću cjevastog ključa od 10

mm.
►

Kako ne biste izgubili maticu u bočnoj oblozi
ako vam ispadne, prvo ispod nje postavite krpu.
►


Rukom odvrnite i izvadite maticu kojom je
pričvršćeno svjetlo.
►


Otpustite pričvrsnu kopču laganim
pritiskanjem žarulje prema natrag.


► Izvana oprezno izvadite svjetlo povlačenjem
prema natrag, zatim prema gore.
►

Odvojite uvodnicu za kabele od karoserijske
oplate.
►


Ako je potrebno, upotrijebite univerzalna
kliješta kako biste okrenuli držač žarulje za
četvrtinu kruga pa je izvucite.
►


Izvadite žarulju i zamijenite je.
Svjetla za vožnju unatrag (na
poklopcu prtljažnika)


► Otvorite prtljažnik i umetnite plosnati odvijač
u utor za oslobađanje poklopca svjetla na
odgovarajućoj strani. ►

Odvrnite maticu kojom je pričvršćeno svjetlo
pomoću cjevastog ključa od 10
mm.
►
Rukom odvrnite i izvadite maticu kojom je
pričvršćeno svjetlo.
►

Otpustite pričvrsnu kopču laganim
pritiskanjem žarulje prema natrag.


► S vanjske strane oprezno izvadite svjetlo
povlačenjem prema natrag.
►

Odspojite konektor svjetla pritiskom na obje
strane.
►


Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
►


Izvadite žarulju i zamijenite je.
Svjetla za maglu

Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.
► Zavucite ruku ispod branika.
► Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
► Žarulju okrenite za četvrtinu kruga i
zamijenite je.
Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pazite da
ne dotaknete ispušni lonac jer biste se mogli
opeći!
Svjetla registarske pločice (W5W)

► Umetnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
► Otkvačite je guranjem prema van.
► Skinite prozirnu plastiku.
► Zamijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite prozirnu
plastiku.

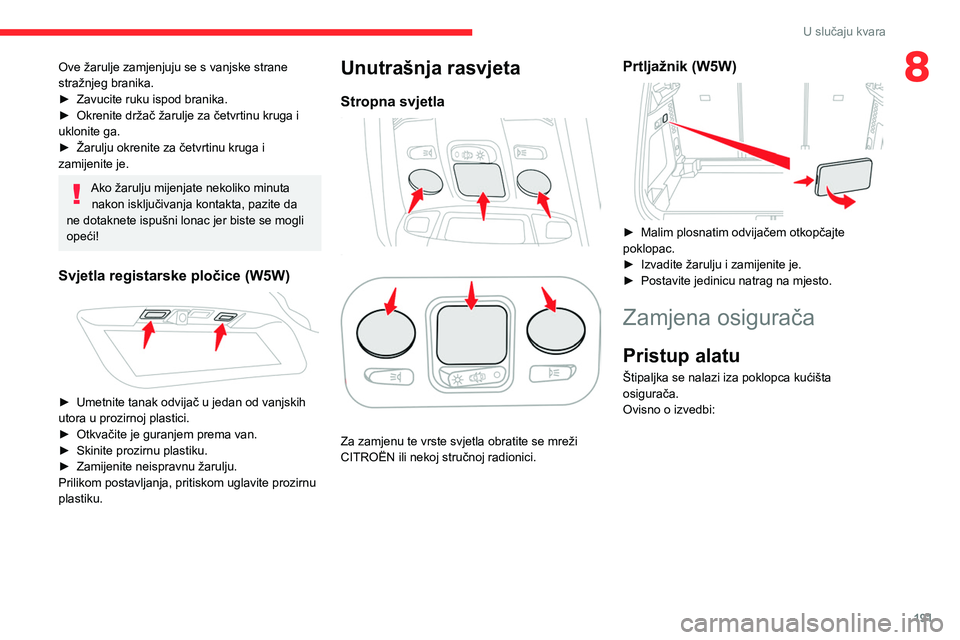

191
U slučaju kvara
8Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.
►
Zavucite ruku ispod branika.
►


Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
►


Žarulju okrenite za četvrtinu kruga i
zamijenite je.
Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pazite da
ne dotaknete ispušni lonac jer biste se mogli
opeći!
Svjetla registarske pločice (W5W)

► Umetnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
►

Otkvačite je guranjem prema van.
►


Skinite prozirnu plastiku.
►


Zamijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite prozirnu
plastiku.
Unutrašnja rasvjeta
Stropna svjetlaPrednje stropno svjetlo

Stražnje stropno svjetlo

Za zamjenu te vrste svjetla obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Prtljažnik (W5W)

► Malim plosnatim odvijačem otkopčajte
poklopac.
►

Izvadite žarulju i zamijenite je.
►


Postavite jedinicu natrag na mjesto.
Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Ovisno o izvedbi:

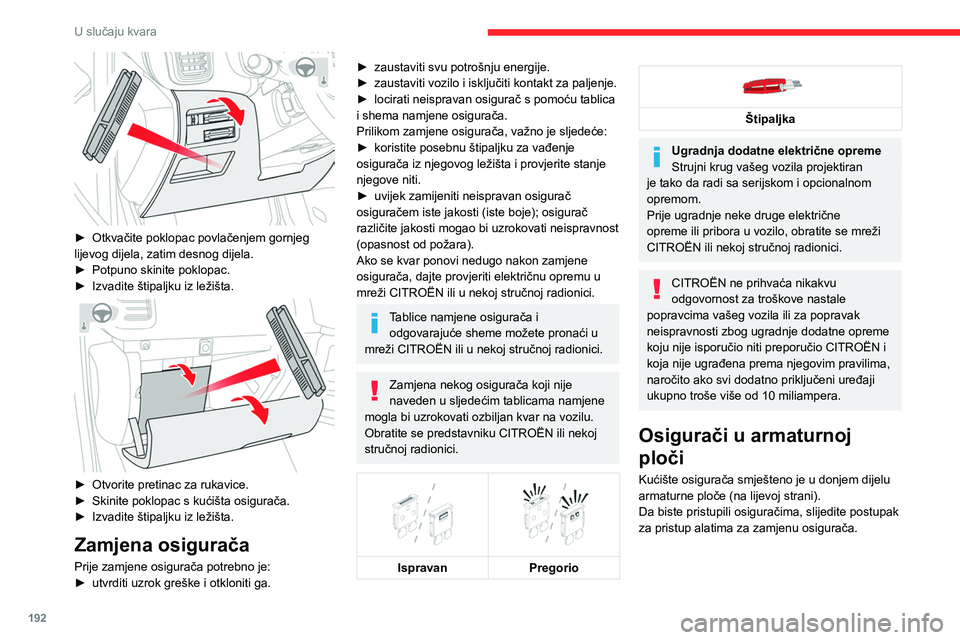

192
U slučaju kvara

► Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
►

Potpuno skinite poklopac.
►


Izvadite štipaljku iz ležišta.

► Otvorite pretinac za rukavice.
► Skinite poklopac s kućišta osigurača.
►

Izvadite štipaljku iz ležišta.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
► utvrditi uzrok greške i otkloniti ga.
► zaustaviti svu potrošnju energije.
► zaustaviti vozilo i isključiti kontakt za paljenje.
►

locirati neispravan osigurač s pomoću tablica
i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
►


koristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
►


uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće sheme možete pronaći u
mreži CITROËN ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se predstavniku CITROËN ili nekoj
stručnoj radionici.


Ispravan
Pregorio


Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora u vozilo, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
CITROËN ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučio niti preporučio CITROËN i
koja nije ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni uređaji
ukupno troše više od 10 miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Da biste pristupili osiguračima, slijedite postupak
za pristup alatima za zamjenu osigurača.
Donje kućište osigurača

Broj osigurača Jakost
(Amperi) Funkcije
F4 15Zvučna signalizacija.
F6 20Pumpa za pranje vjetrobranskog i stražnjeg stakla.
F7 10Stražnja USB utičnica od 12 V.
F8 20Brisač stražnjeg stakla.
F10 30Zaključavanje / otključavanje vrata i poklopca spremnika goriva.
F14 5Alarm (jedinica).
F18 5Napajanje prikolice.
F28 5Alarm (sirena), prijamnik daljinskog upravljača grijanja/ventilacije.
F29 20Taktilni ekran (CITROËN Connect Radio ili CITROËN Connect Nav).

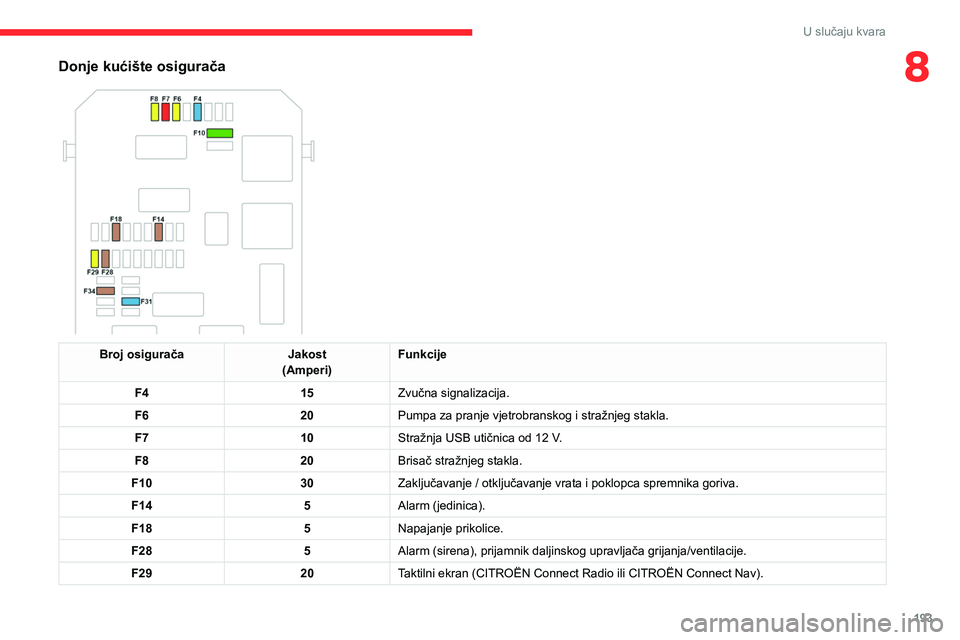

193
U slučaju kvara
8Donje kućište osigurača

Broj osiguračaJakost
(Amperi) Funkcije
F4 15Zvučna signalizacija.
F6 20Pumpa za pranje vjetrobranskog i stražnjeg stakla.
F7 10Stražnja USB utičnica od 12 V.
F8 20Brisač stražnjeg stakla.
F10 30Zaključavanje / otključavanje vrata i poklopca spremnika goriva.
F14 5Alarm (jedinica).
F18 5Napajanje prikolice.
F28 5Alarm (sirena), prijamnik daljinskog upravljača grijanja/ventilacije.
F29 20Taktilni ekran (CITROËN Connect Radio ili CITROËN Connect Nav).

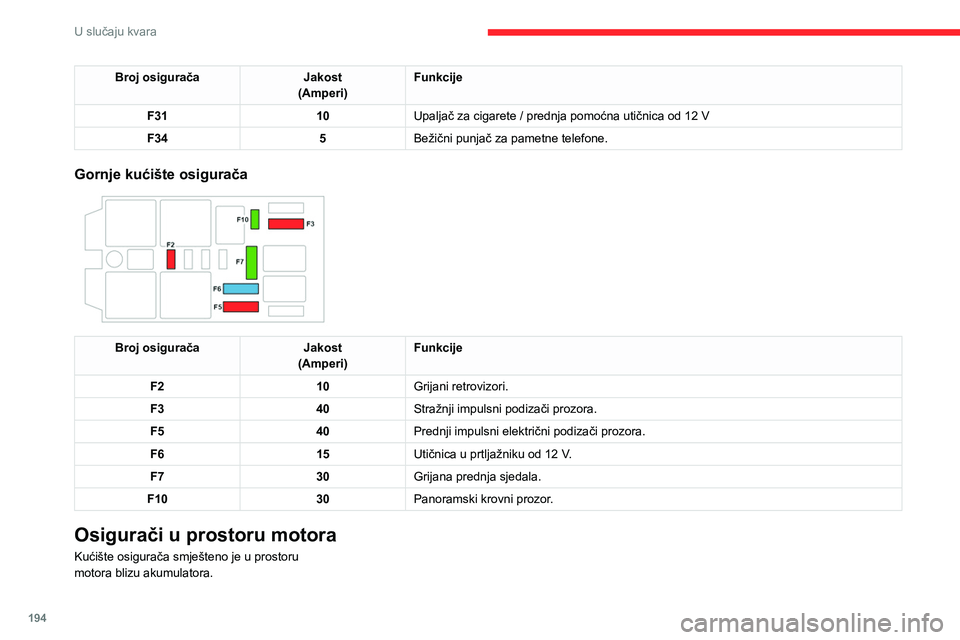

194
U slučaju kvara
Broj osiguračaJakost
(Amperi) Funkcije
F31 10Upaljač za cigarete / prednja pomoćna utičnica od 12 V
F34 5Bežični punjač za pametne telefone.
Gornje kućište osigurača

Broj osigurača Jakost
(Amperi) Funkcije
F2 10Grijani retrovizori.
F3 40Stražnji impulsni podizači prozora.
F5 40Prednji impulsni električni podizači prozora.
F6 15Utičnica u prtljažniku od 12 V.
F7 30Grijana prednja sjedala.
F10 30Panoramski krovni prozor.
Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima



Broj osigurača Jakost
(Amperi) Funkcije
F1 40Motor ventilacije klima uređaja.
F16 20Vjetrobran s grijačem.
F18 10Desno dugo svjetlo.
F19 10Lijevo dugo svjetlo.

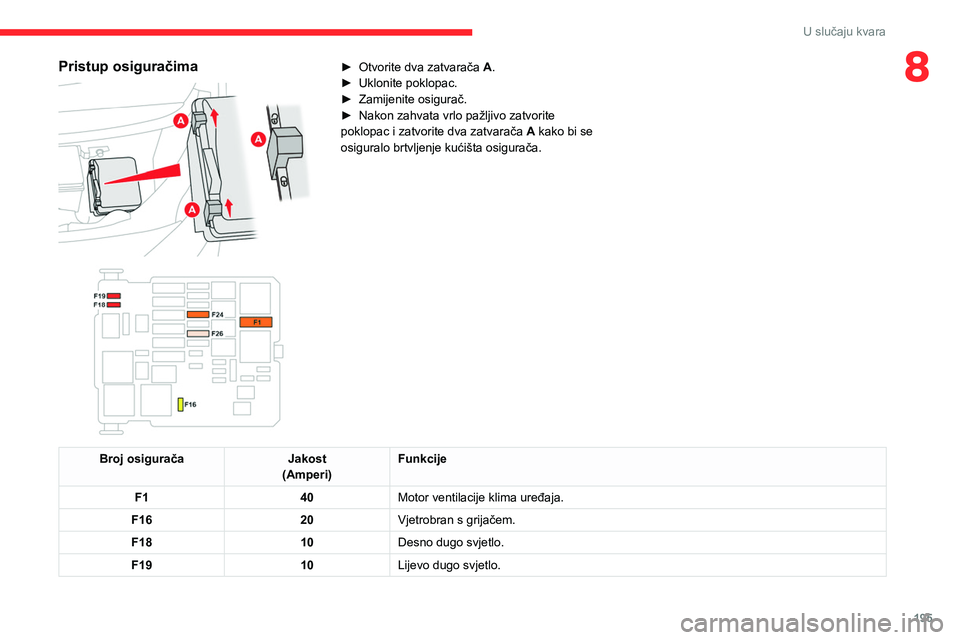

195
U slučaju kvara
8Pristup osiguračima

► Otvorite dva zatvarača A.
► Uklonite poklopac.
►

Zamijenite osigurač.
►


Nakon zahvata vrlo pažljivo zatvorite
poklopac i zatvorite dva zatvarača A

kako bi se
osiguralo brtvljenje kućišta osigurača.


Broj osigurača Jakost
(Amperi) Funkcije
F1 40Motor ventilacije klima uređaja.
F16 20Vjetrobran s grijačem.
F18 10Desno dugo svjetlo.
F19 10Lijevo dugo svjetlo.

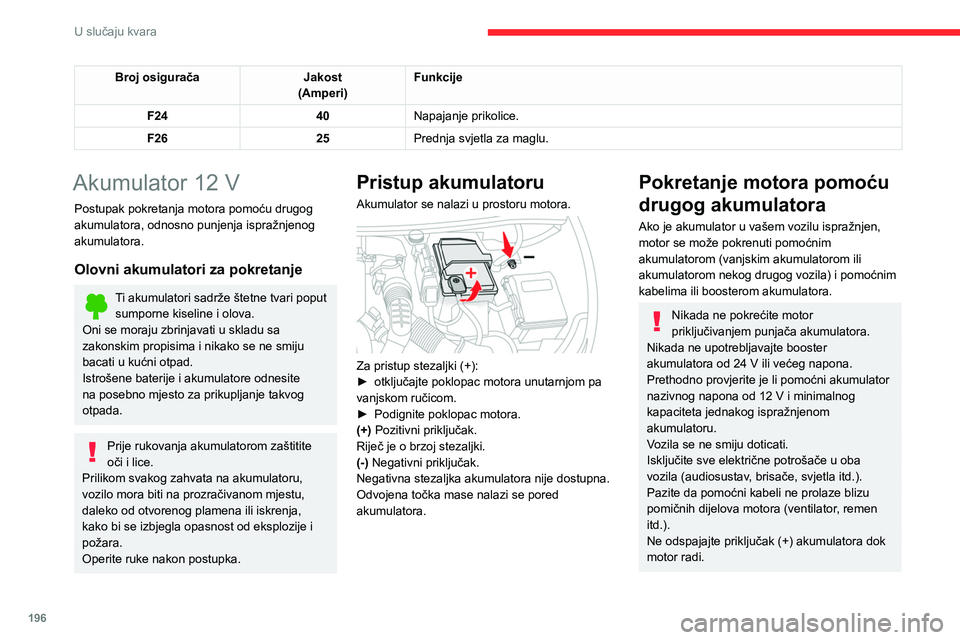

196
U slučaju kvara
Broj osiguračaJakost
(Amperi) Funkcije
F24 40Napajanje prikolice.
F26 25Prednja svjetla za maglu.
Akumulator 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za pokretanje
Ti akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.
Prije rukovanja akumulatorom zaštitite
oči i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije i
požara.
Operite ruke nakon postupka.
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.

Za pristup stezaljki (+):
► otključajte poklopac motora unutarnjom pa
vanjskom ručicom.
►

Podignite poklopac motora.
(+)

Pozitivni priključak.
Riječ je o brzoj stezaljki.
(-) Negativni priključak.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24
V ili većeg napona.
Prethodno provjerite je li pomoćni akumulator
nazivnog napona od 12
V i minimalnog
kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.

197
U slučaju kvara
8

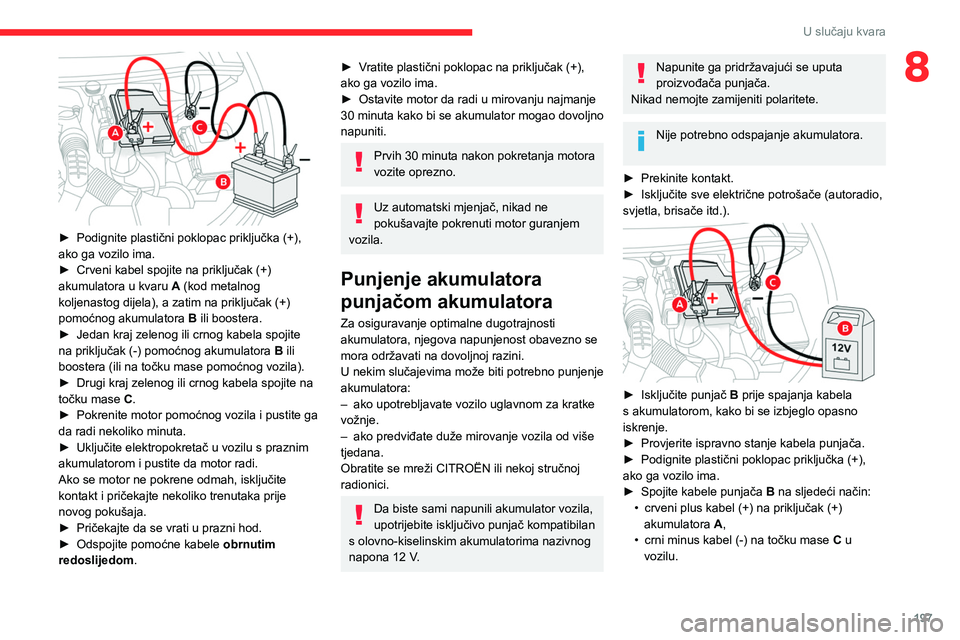

► Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►

Crveni kabel spojite na priključak (+)
akumulatora u kvaru A

(kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
►

Jedan kraj zelenog ili crnog kabela spojite
na priključak (-) pomoćnog akumulatora B

ili
boostera (ili na točku mase pomoćnog vozila).
►

Drugi kraj zelenog ili crnog kabela spojite na
točku mase

C.
►

Pokrenite motor pomoćnog vozila i pustite ga
da radi nekoliko minuta.
►


Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
►


Pričekajte da se vrati u prazni hod.
►


Odspojite pomoćne kabele obrnutim
redoslijedom

.
► Vratite plastični poklopac na priključak (+),
ako ga vozilo ima.
►
Ostavite motor da radi u mirovanju najmanje
30 minuta kako bi se akumulator mogao dovoljno
napuniti.
Prvih 30 minuta nakon pokretanja motora
vozite oprezno.
Uz automatski mjenjač, nikad ne
pokušavajte pokrenuti motor guranjem
vozila.
Punjenje akumulatora
punjačom akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno se
mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
akumulatora:
–

ako upotrebljavate vozilo uglavnom za kratke
vožnje.
–


ako predviđate duže mirovanje vozila od više
tjedana.
Obratite se mreži

CITROËN ili nekoj stručnoj
radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan
s olovno-kiselinskim akumulatorima nazivnog
napona 12
V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
►

Prekinite kontakt.
►


Isključite sve električne potrošače (autoradio,
svjetla, brisače itd.).


► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
►

Provjerite ispravno stanje kabela punjača.
►


Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►


Spojite kabele punjača B

na sljedeći način:
•

crveni plus kabel (+) na priključak (+)
akumulatora A

,
•

crni minus kabel (-) na točku mase C

u
vozilu.

198

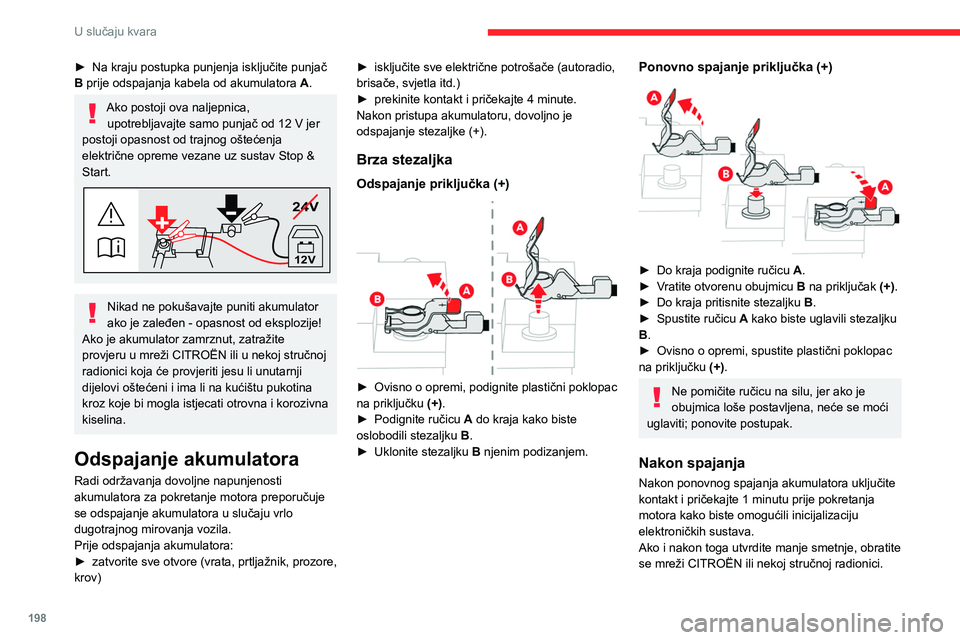

U slučaju kvara
► Na kraju postupka punjenja isključite punjač
B prije odspajanja kabela od akumulatora A.
Ako postoji ova naljepnica,
upotrebljavajte samo punjač od 12 V jer
postoji opasnost od trajnog oštećenja
električne opreme vezane uz sustav Stop &
Start.
24V
12V
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži CITROËN ili u nekoj stručnoj
radionici koja će provjeriti jesu li unutarnji
dijelovi oštećeni i ima li na kućištu pukotina
kroz koje bi mogla istjecati otrovna i korozivna
kiselina.
Odspajanje akumulatora
Radi održavanja dovoljne napunjenosti
akumulatora za pokretanje motora preporučuje
se odspajanje akumulatora u slučaju vrlo
dugotrajnog mirovanja vozila.
Prije odspajanja akumulatora:
►

zatvorite sve otvore (vrata, prtljažnik, prozore,
krov) ►


isključite sve električne potrošače (autoradio,
brisače, svjetla itd.)
►

prekinite kontakt i pričekajte 4
minute.
Nakon pristupa akumulatoru, dovoljno je
odspajanje stezaljke (+).
Brza stezaljka
Odspajanje priključka (+)

► Ovisno o opremi, podignite plastični poklopac
na priključku (+)
.
►

Podignite ručicu A

do kraja kako biste
oslobodili stezaljku B.
►

Uklonite stezaljku B

njenim podizanjem.
Ponovno spajanje priključka (+)

► Do kraja podignite ručicu A .
► V ratite otvorenu obujmicu B na priključak (+).
►

Do kraja pritisnite stezaljku B

.
►

Spustite ručicu
A kako biste uglavili stezaljku
B.
►

Ovisno o opremi, spustite plastični poklopac
na priključku (+)

.
Ne pomičite ručicu na silu, jer ako je
obujmica loše postavljena, neće se moći
uglaviti; ponovite postupak.
Nakon spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
– Daljinski upravljač ili elektronički ključ (ovisno
o izvedbi).
– Panoramski krov i električno sjenilo.
– Električni podizači prozora.
– Datum i sat.
– Memorirane radijske postaje.
Tijekom vožnje nakon prvog pokretanja
motora, sustav Stop & Start možda neće
biti u funkciji.
U tom slučaju sustav će ponovno biti
dostupan tek nakon neprekidnog razdoblja
mirovanja vozila, čije trajanje ovisi o vanjskoj
temperaturi i o napunjenosti akumulatora (do
oko 8 sati).
Dodatna baterija (hibridni
s punjenjem)
Hibridni sustav s punjenjem ima dva pomoćna
akumulatora: jedan na prednjoj, drugi na
stražnjoj strani vozila.
Akumulatori sadrže štetne tvari (sumporna kiselina i olovo).
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije daljinskog upravljača i
akumulatore odnesite na posebno mjesto za
prikupljanje takvog otpada.
