CITROEN C5 AIRCROSS 2022 Upute Za Rukovanje (in Croatian)

79
Sigurnost

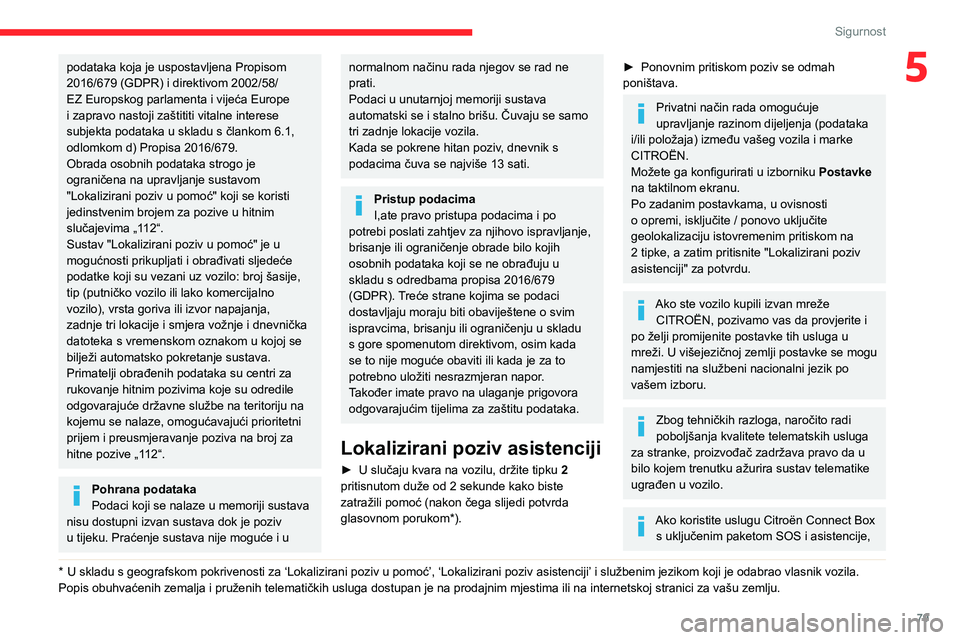

5podataka koja je uspostavljena Propisom
2016/679 (GDPR) i direktivom 2002/58/
EZ Europskog parlamenta i vijeća Europe
i zapravo nastoji zaštititi vitalne interese
subjekta podataka u skladu s člankom 6.1,
odlomkom
d) Propisa 2016/679.
Obrada osobnih podataka strogo je
ograničena na upravljanje sustavom
"Lokalizirani poziv u pomoć" koji se koristi
jedinstvenim brojem za pozive u hitnim
slučajevima „112“.
Sustav "Lokalizirani poziv u pomoć" je u
mogućnosti prikupljati i obrađivati sljedeće
podatke koji su vezani uz vozilo: broj šasije,
tip (putničko vozilo ili lako komercijalno
vozilo), vrsta goriva ili izvor napajanja,
zadnje tri lokacije i smjera vožnje i dnevnička
datoteka s vremenskom oznakom u kojoj se
bilježi automatsko pokretanje sustava.
Primatelji obrađenih podataka su centri za
rukovanje hitnim pozivima koje su odredile
odgovarajuće državne službe na teritoriju na
kojemu se nalaze, omogućavajući prioritetni
prijem i preusmjeravanje poziva na broj za
hitne pozive „112“.
Pohrana podataka
Podaci koji se nalaze u memoriji sustava
nisu dostupni izvan sustava dok je poziv
u tijeku. Praćenje sustava nije moguće i u
* U skladu s geografskom pokrivenosti za ‘Lokalizirani poziv u pomoć’, ‘Lokalizirani poziv asistenciji’ i službenim jezikom koji je odabrao vlasnik vozila.
Popis obuhvaćenih zemalja i pruženih telematičkih usluga dostupan je na prodajnim mjestima ili na internetskoj stranici za vašu zemlju.
normalnom načinu rada njegov se rad ne
prati.
Podaci u unutarnjoj memoriji sustava
automatski se i stalno brišu. Čuvaju se samo
tri zadnje lokacije vozila.
Kada se pokrene hitan poziv, dnevnik s
podacima čuva se najviše 13 sati.
Pristup podacima
I,ate pravo pristupa podacima i po
potrebi poslati zahtjev za njihovo ispravljanje,
brisanje ili ograničenje obrade bilo kojih
osobnih podataka koji se ne obrađuju u
skladu s odredbama propisa 2016/679
(GDPR). Treće strane kojima se podaci
dostavljaju moraju biti obaviještene o svim
ispravcima, brisanju ili ograničenju u skladu
s gore spomenutom direktivom, osim kada
se to nije moguće obaviti ili kada je za to
potrebno uložiti nesrazmjeran napor.
Također imate pravo na ulaganje prigovora
odgovarajućim tijelima za zaštitu podataka.
Lokalizirani poziv asistenciji
► U slučaju kvara na vozilu, držite tipku 2
pritisnutom duže od 2 sekunde kako biste
zatražili pomoć (nakon čega slijedi potvrda
glasovnom porukom*).
► Ponovnim pritiskom poziv se odmah
poništava.
Privatni način rada omogućuje
upravljanje razinom dijeljenja (podataka
i/ili položaja) između vašeg vozila i marke
CITROËN.
Možete ga konfigurirati u izborniku Postavke
na taktilnom ekranu.
Po zadanim postavkama, u ovisnosti
o opremi, isključite / ponovo uključite
geolokalizaciju istovremenim pritiskom na
2 tipke, a zatim pritisnite "Lokalizirani poziv
asistenciji" za potvrdu.
Ako ste vozilo kupili izvan mreže CITROËN, pozivamo vas da provjerite i
po želji promijenite postavke tih usluga u
mreži. U višejezičnoj zemlji postavke se mogu
namjestiti na službeni nacionalni jezik po
vašem izboru.
Zbog tehničkih razloga, naročito radi
poboljšanja kvalitete telematskih usluga
za stranke, proizvođač zadržava pravo da u
bilo kojem trenutku ažurira sustav telematike
ugrađen u vozilo.
Ako koristite uslugu Citroën Connect Box s uključenim paketom SOS i asistencije,

80
Sigurnost
Nakon sudara zatražite provjeru sustava
u mreži CITROËN ili u nekoj stručnoj
radionici.
Inteligentna trakcija ("Snow
motion")
Ovisno o izvedbi, vaše vozilo opremljeno je
sustavom koji mu pomaže prilikom vožnje na
snijegu: inteligentni sustav kontrole trakcije.
Ova funkcija otkriva situacije slabog prianjanja
koje bi moglo otežati pokretanje i napredovanje
vozila na dubokom svježem snijegu ili na
ugaženom snijegu.
U takvim situacijama, inteligentni sustav
kontrole trakcije regulira proklizavanje prednjih
kotača kako bi se optimiziralo držanje i praćenje
putanje vozila.
Za vožnju na cestama u uvjetima slabog
prianjanja svakako se preporučuju
zimske gume.
Sprečavanje proklizavanja
kotača (ASR) / Dinamično
održavanje stabilnosti (DSC)
Sprečavanje proklizavanja kotača (ili kontrola
trakcije) optimizira trakciju pomoću kočenja
motorom, a to se izvodi aktiviranjem kočnica
na pogonskim kotačima kako se jedan ili više
kotača ne bi okretali. Time se poboljšava i
držanje smjera vozila.

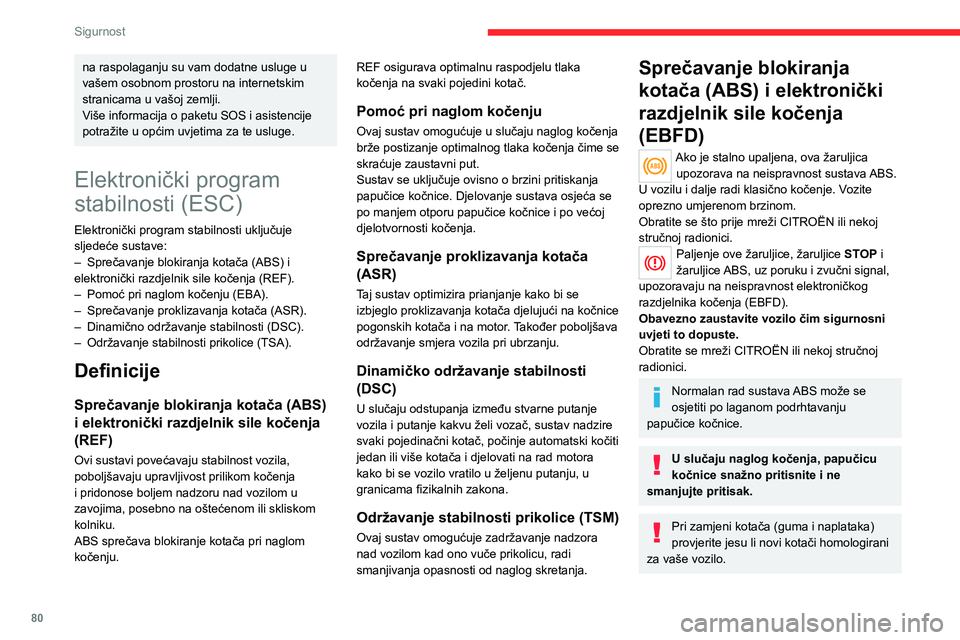

na raspolaganju su vam dodatne usluge u
vašem osobnom prostoru na internetskim
stranicama u vašoj zemlji.
Više informacija o paketu SOS i asistencije
potražite u općim uvjetima za te usluge.
Elektronički program
stabilnosti (ESC)
Elektronički program stabilnosti uključuje
sljedeće sustave:
–

Sprečavanje blokiranja kotača (ABS) i
elektronički razdjelnik sile kočenja (REF).
–


Pomoć pri naglom kočenju (EBA).
–


Sprečavanje proklizavanja kotača (ASR).
–


Dinamično održavanje stabilnosti (DSC).
–


Održavanje stabilnosti prikolice (TSA).
Definicije
Sprečavanje blokiranja kotača (ABS)
i elektronički razdjelnik sile kočenja
(REF)
Ovi sustavi povećavaju stabilnost vozila,
poboljšavaju upravljivost prilikom kočenja
i pridonose boljem nadzoru nad vozilom u
zavojima, posebno na oštećenom ili skliskom
kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju. REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač.
Pomoć pri naglom kočenju
Ovaj sustav omogućuje u slučaju naglog kočenja
brže postizanje optimalnog tlaka kočenja čime se
skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća se
po manjem otporu papučice kočnice i po većoj
djelotvornosti kočenja.
Sprečavanje proklizavanja kotača
(ASR)
Taj sustav optimizira prianjanje kako bi se
izbjeglo proklizavanja kotača djelujući na kočnice
pogonskih kotača i na motor. Također poboljšava
održavanje smjera vozila pri ubrzanju.
Dinamičko održavanje stabilnosti
(DSC)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav nadzire
svaki pojedinačni kotač, počinje automatski kočiti
jedan ili više kotača i djelovati na rad motora
kako bi se vozilo vratilo u željenu putanju, u
granicama fizikalnih zakona.
Održavanje stabilnosti prikolice (TSM)
Ovaj sustav omogućuje zadržavanje nadzora
nad vozilom kad ono vuče prikolicu, radi
smanjivanja opasnosti od naglog skretanja.
Sprečavanje blokiranja
kotača (ABS) i elektronički
razdjelnik sile kočenja
(EBFD)
Ako je stalno upaljena, ova žaruljica
upozorava na neispravnost sustava ABS.
U vozilu i dalje radi klasično kočenje. Vozite
oprezno umjerenom brzinom.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Paljenje ove žaruljice, žaruljice STOP i
žaruljice ABS, uz poruku i zvučni signal,
upozoravaju na neispravnost elektroničkog
razdjelnika kočenja (EBFD).
Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Normalan rad sustava ABS može se
osjetiti po laganom podrhtavanju
papučice kočnice.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak.
Pri zamjeni kotača (guma i naplataka)
provjerite jesu li novi kotači homologirani
za vaše vozilo.

81
Sigurnost

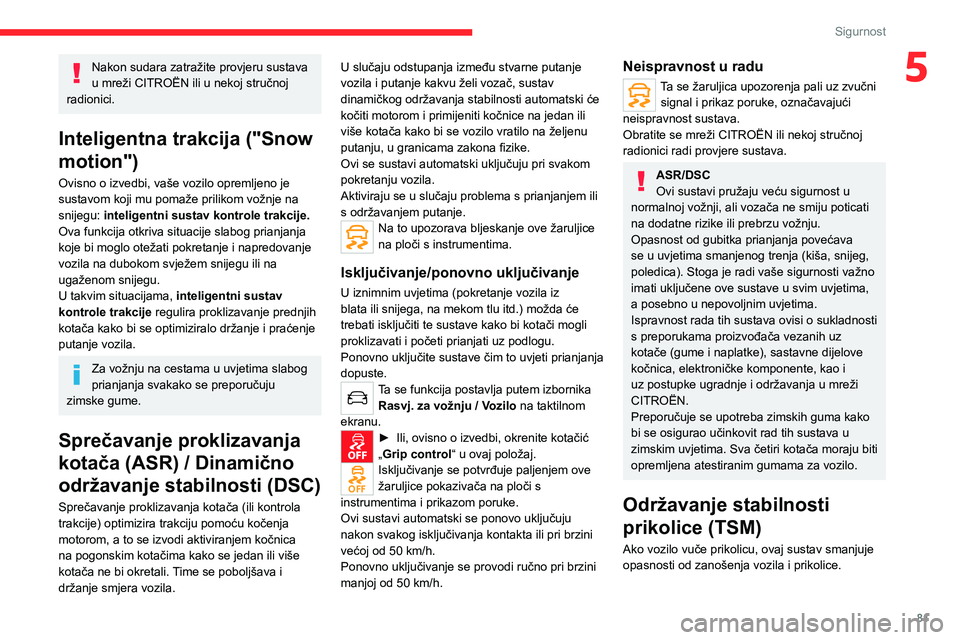

5Nakon sudara zatražite provjeru sustava
u mreži CITROËN ili u nekoj stručnoj
radionici.
Inteligentna trakcija ("Snow
motion")
Ovisno o izvedbi, vaše vozilo opremljeno je
sustavom koji mu pomaže prilikom vožnje na
snijegu: inteligentni sustav kontrole trakcije.
Ova funkcija otkriva situacije slabog prianjanja
koje bi moglo otežati pokretanje i napredovanje
vozila na dubokom svježem snijegu ili na
ugaženom snijegu.
U takvim situacijama, inteligentni sustav
kontrole trakcije regulira proklizavanje prednjih
kotača kako bi se optimiziralo držanje i praćenje
putanje vozila.
Za vožnju na cestama u uvjetima slabog
prianjanja svakako se preporučuju
zimske gume.
Sprečavanje proklizavanja
kotača (ASR) / Dinamično
održavanje stabilnosti (DSC)
Sprečavanje proklizavanja kotača (ili kontrola
trakcije) optimizira trakciju pomoću kočenja
motorom, a to se izvodi aktiviranjem kočnica
na pogonskim kotačima kako se jedan ili više
kotača ne bi okretali. Time se poboljšava i
držanje smjera vozila. U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav
dinamičkog održavanja stabilnosti automatski će
kočiti motorom i primijeniti kočnice na jedan ili
više kotača kako bi se vozilo vratilo na željenu
putanju, u granicama zakona fizike.
Ovi se sustavi automatski uključuju pri svakom
pokretanju vozila.
Aktiviraju se u slučaju problema s prianjanjem ili
s održavanjem putanje.
Na to upozorava bljeskanje ove žaruljice
na ploči s instrumentima.
Isključivanje/ponovno uključivanje
U iznimnim uvjetima (pokretanje vozila iz
blata ili snijega, na mekom tlu itd.) možda će
trebati isključiti te sustave kako bi kotači mogli
proklizavati i početi prianjati uz podlogu.
Ponovno uključite sustave čim to uvjeti prianjanja
dopuste.
Ta se funkcija postavlja putem izbornika
Rasvj. za vožnju / Vozilo na taktilnom
ekranu.
► Ili, ovisno o izvedbi, okrenite kotačić
„ Grip control “ u ovaj položaj.
Isključivanje se potvrđuje paljenjem ove
žaruljice pokazivača na ploči s
instrumentima i prikazom poruke.
Ovi sustavi automatski se ponovo uključuju
nakon svakog isključivanja kontakta ili pri brzini
većoj od 50 km/h.
Ponovno uključivanje se provodi ručno pri brzini
manjoj od 50 km/h.
Neispravnost u radu
Ta se žaruljica upozorenja pali uz zvučni signal i prikaz poruke, označavajući
neispravnost sustava.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
ASR/DSC
Ovi sustavi pružaju veću sigurnost u
normalnoj vožnji, ali vozača ne smiju poticati
na dodatne rizike ili prebrzu vožnju.
Opasnost od gubitka prianjanja povećava
se u uvjetima smanjenog trenja (kiša, snijeg,
poledica). Stoga je radi vaše sigurnosti važno
imati uključene ove sustave u svim uvjetima,
a posebno u nepovoljnim uvjetima.
Ispravnost rada tih sustava ovisi o sukladnosti
s preporukama proizvođača vezanih uz
kotače (gume i naplatke), sastavne dijelove
kočnica, elektroničke komponente, kao i
uz postupke ugradnje i održavanja u mreži
CITROËN.
Preporučuje se upotreba zimskih guma kako
bi se osigurao učinkovit rad tih sustava u
zimskim uvjetima. Sva četiri kotača moraju biti
opremljena atestiranim gumama za vozilo.
Održavanje stabilnosti
prikolice (TSM)
Ako vozilo vuče prikolicu, ovaj sustav smanjuje
opasnosti od zanošenja vozila i prikolice.

82
Sigurnost

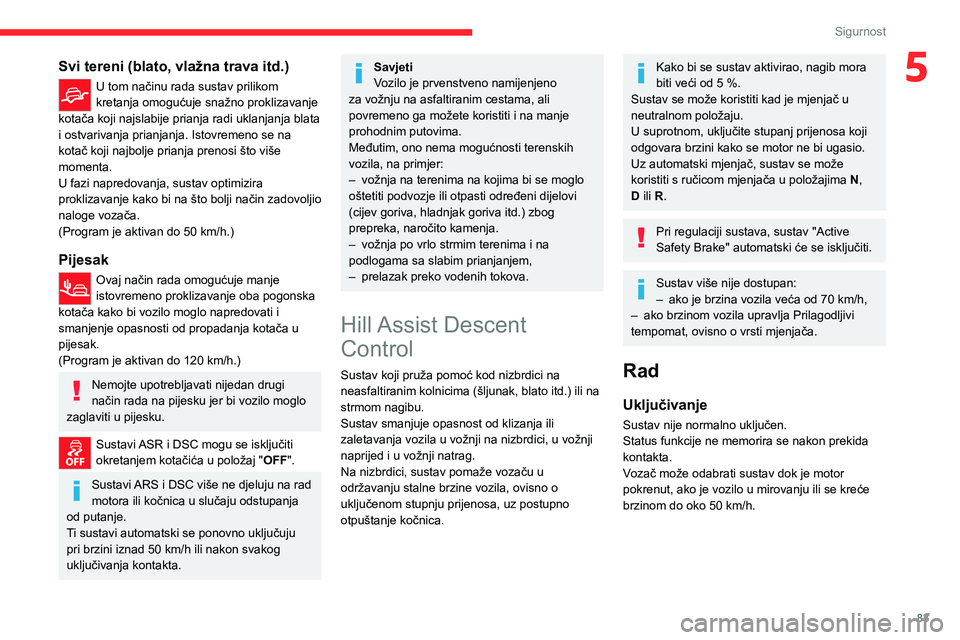

Svi tereni (blato, vlažna trava itd.)
U tom načinu rada sustav prilikom
kretanja omogućuje snažno proklizavanje
kotača koji najslabije prianja radi uklanjanja blata
i ostvarivanja prianjanja. Istovremeno se na
kotač koji najbolje prianja prenosi što više
momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način zadovoljio
naloge vozača.
(Program je aktivan do 50 km/h.)
Pijesak
Ovaj način rada omogućuje manje
istovremeno proklizavanje oba pogonska
kotača kako bi vozilo moglo napredovati i
smanjenje opasnosti od propadanja kotača u
pijesak.
(Program je aktivan do 120 km/h.)
Nemojte upotrebljavati nijedan drugi
način rada na pijesku jer bi vozilo moglo
zaglaviti u pijesku.
Sustavi ASR i DSC mogu se isključiti
okretanjem kotačića u položaj " OFF".
Sustavi ARS i DSC više ne djeluju na rad
motora ili kočnica u slučaju odstupanja
od putanje.
Ti sustavi automatski se ponovno uključuju
pri brzini iznad 50 km/h ili nakon svakog
uključivanja kontakta.

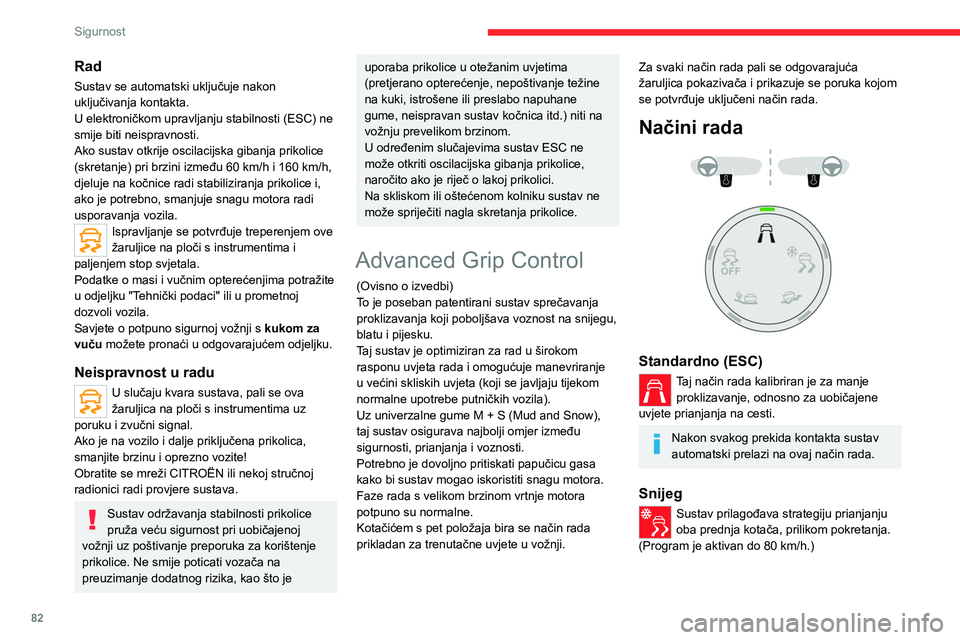

Rad
Sustav se automatski uključuje nakon
uključivanja kontakta.
U elektroničkom upravljanju stabilnosti (ESC) ne
smije biti neispravnosti.
Ako sustav otkrije oscilacijska gibanja prikolice
(skretanje) pri brzini između 60 km/h i 160 km/h,
djeluje na kočnice radi stabiliziranja prikolice i,
ako je potrebno, smanjuje snagu motora radi
usporavanja vozila.
Ispravljanje se potvrđuje treperenjem ove
žaruljice na ploči s instrumentima i
paljenjem stop svjetala.
Podatke o masi i vučnim opterećenjima potražite
u odjeljku "Tehnički podaci" ili u prometnoj
dozvoli vozila.
Savjete o potpuno sigurnoj vožnji s kukom za
vuču možete pronaći u odgovarajućem odjeljku.
Neispravnost u radu
U slučaju kvara sustava, pali se ova
žaruljica na ploči s instrumentima uz
poruku i zvučni signal.
Ako je na vozilo i dalje priključena prikolica,
smanjite brzinu i oprezno vozite!
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Sustav održavanja stabilnosti prikolice
pruža veću sigurnost pri uobičajenoj
vožnji uz poštivanje preporuka za korištenje
prikolice. Ne smije poticati vozača na
preuzimanje dodatnog rizika, kao što je
uporaba prikolice u otežanim uvjetima
(pretjerano opterećenje, nepoštivanje težine
na kuki, istrošene ili preslabo napuhane
gume, neispravan sustav kočnica itd.) niti na
vožnju prevelikom brzinom.
U određenim slučajevima sustav ESC ne
može otkriti oscilacijska gibanja prikolice,
naročito ako je riječ o lakoj prikolici.
Na skliskom ili oštećenom kolniku sustav ne
može spriječiti nagla skretanja prikolice.
Advanced Grip Control
(Ovisno o izvedbi)
To je poseban patentirani sustav sprečavanja
proklizavanja koji poboljšava voznost na snijegu,
blatu i pijesku.
Taj sustav je optimiziran za rad u širokom
rasponu uvjeta rada i omogućuje manevriranje
u većini skliskih uvjeta (koji se javljaju tijekom
normalne upotrebe putničkih vozila).
Uz univerzalne gume M + S (Mud and Snow),
taj sustav osigurava najbolji omjer između
sigurnosti, prianjanja i voznosti.
Potrebno je dovoljno pritiskati papučicu gasa
kako bi sustav mogao iskoristiti snagu motora.
Faze rada s velikom brzinom vrtnje motora
potpuno su normalne.
Kotačićem s pet položaja bira se način rada
prikladan za trenutačne uvjete u vožnji.
Za svaki način rada pali se odgovarajuća
žaruljica pokazivača i prikazuje se poruka kojom
se potvrđuje uključeni način rada.
Načini rada



Standardno (ESC)
Taj način rada kalibriran je za manje proklizavanje, odnosno za uobičajene
uvjete prianjanja na cesti.
Nakon svakog prekida kontakta sustav
automatski prelazi na ovaj način rada.
Snijeg
Sustav prilagođava strategiju prianjanju
oba prednja kotača, prilikom pokretanja.
(Program je aktivan do 80
km/h.)

83
Sigurnost
5Svi tereni (blato, vlažna trava itd.)
U tom načinu rada sustav prilikom
kretanja omogućuje snažno proklizavanje
kotača koji najslabije prianja radi uklanjanja blata
i ostvarivanja prianjanja. Istovremeno se na
kotač koji najbolje prianja prenosi što više
momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način zadovoljio
naloge vozača.
(Program je aktivan do 50
km/h.)
Pijesak
Ovaj način rada omogućuje manje
istovremeno proklizavanje oba pogonska
kotača kako bi vozilo moglo napredovati i
smanjenje opasnosti od propadanja kotača u
pijesak.
(Program je aktivan do 120
km/h.)
Nemojte upotrebljavati nijedan drugi
način rada na pijesku jer bi vozilo moglo
zaglaviti u pijesku.
Sustavi ASR i DSC mogu se isključiti
okretanjem kotačića u položaj " OFF".
Sustavi ARS i DSC više ne djeluju na rad
motora ili kočnica u slučaju odstupanja
od putanje.
Ti sustavi automatski se ponovno uključuju
pri brzini iznad 50
km/h ili nakon svakog
uključivanja kontakta.
Savjeti
Vozilo je prvenstveno namijenjeno
za vožnju na asfaltiranim cestama, ali
povremeno ga možete koristiti i na manje
prohodnim putovima.
Međutim, ono nema mogućnosti terenskih
vozila, na primjer:
–

vožnja na terenima na kojima bi se moglo
oštetiti podvozje ili otpasti određeni dijelovi
(cijev goriva, hladnjak goriva itd.) zbog
prepreka, naročito kamenja.
–


vožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,
–


prelazak preko vodenih tokova.
Hill Assist Descent
Control
Sustav koji pruža pomoć kod nizbrdici na
neasfaltiranim kolnicima (šljunak, blato itd.) ili na
strmom nagibu.
Sustav smanjuje opasnost od klizanja ili
zaletavanja vozila u vožnji na nizbrdici, u vožnji
naprijed i u vožnji natrag.
Na nizbrdici, sustav pomaže vozaču u
održavanju stalne brzine vozila, ovisno o
uključenom stupnju prijenosa, uz postupno
otpuštanje kočnica.
Kako bi se sustav aktivirao, nagib mora
biti veći od 5 %.
Sustav se može koristiti kad je mjenjač u
neutralnom položaju.
U suprotnom, uključite stupanj prijenosa koji
odgovara brzini kako se motor ne bi ugasio.
Uz automatski mjenjač, sustav se može
koristiti s ručicom mjenjača u položajima N,
D ili R.
Pri regulaciji sustava, sustav "Active
Safety Brake" automatski će se isključiti.
Sustav više nije dostupan:
– ako je brzina vozila veća od 70 km/h,
–

ako brzinom vozila upravlja Prilagodljivi
tempomat, ovisno o vrsti mjenjača.
Rad
Uključivanje
Sustav nije normalno uključen.
Status funkcije ne memorira se nakon prekida
kontakta.
Vozač može odabrati sustav dok je motor
pokrenut, ako je vozilo u mirovanju ili se kreće
brzinom do oko 50
km/h.

84
Sigurnost
Nakon sudara sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
CITROËN ili u nekoj stručnoj radionici.
Prednji sigurnosni pojasevi

Prednji sigurnosni pojasevi imaju pirotehničke
zatezače i graničnike djelovanja sila.

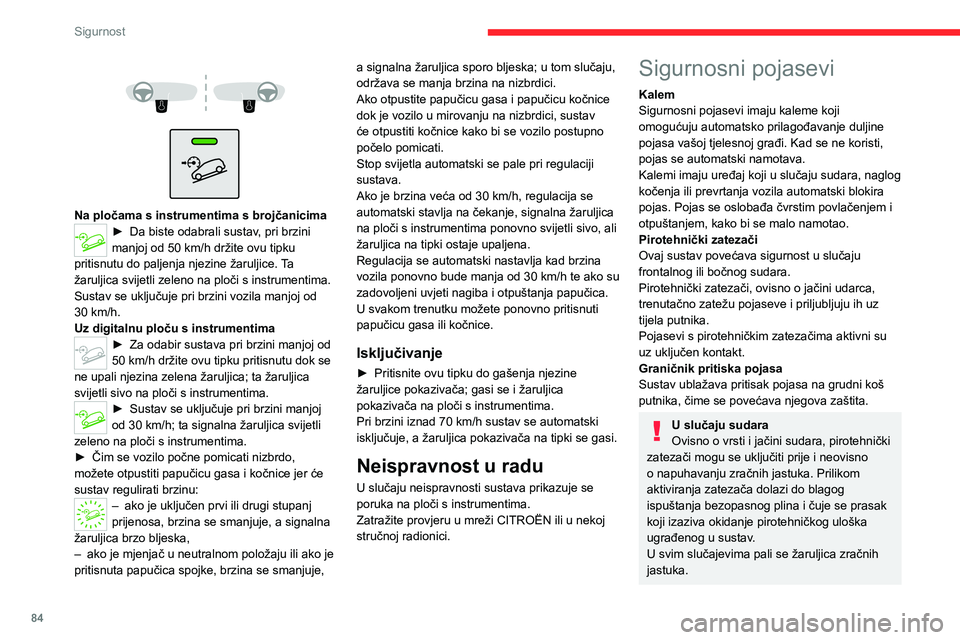

Na pločama s instrumentima s brojčanicima► Da biste odabra li sustav, pri brzini
manjoj od 50 km/h držite ovu tipku
pritisnutu do paljenja njezine žaruljice. Ta
žaruljica svijetli zeleno na ploči s instrumentima.
Sustav se uključuje pri brzini vozila manjoj od
30

km/h.
Uz digitalnu ploču s instrumentima
► Za odabir sustava pri brzini manjoj od
50 km/h držite ovu tipku pritisnutu dok se
ne upali njezina zelena žaruljica; ta žaruljica
svijetli sivo na ploči s instrumentima.
► Sustav se uključuje pri brzini manjoj
od 30 km/h; ta signalna žaruljica svijetli
zeleno na ploči s instrumentima.
►

Čim se vozilo počne pomicati nizbrdo,
možete otpustiti papučicu gasa i kočnice jer će
sustav regulirati brzinu:
– ako je uklj učen prvi ili drugi stupanj
prijenosa, brzina se smanjuje, a signalna
žaruljica brzo bljeska,
–

ako je mjenjač u neutralnom položaju ili ako je
pritisnuta papučica spojke, brzina se smanjuje, a signalna žaruljica sporo bljeska; u tom slučaju,
održava se manja brzina na nizbrdici.
Ako otpustite papučicu gasa i papučicu kočnice
dok je vozilo u mirovanju na nizbrdici, sustav
će otpustiti kočnice kako bi se vozilo postupno
počelo pomicati.
Stop svijetla automatski se pale pri regulaciji
sustava.
Ako je brzina veća od 30

km/h, regulacija se
automatski stavlja na čekanje, signalna žaruljica
na ploči s instrumentima ponovno svijetli sivo, ali
žaruljica na tipki ostaje upaljena.
Regulacija se automatski nastavlja kad brzina
vozila ponovno bude manja od 30 km/h te ako su
zadovoljeni uvjeti nagiba i otpuštanja papučica.
U svakom trenutku možete ponovno pritisnuti
papučicu gasa ili kočnice.
Isključivanje
► Pritisnite ovu tipku do gašenja njezine
žaruljice pokazivača; gasi se i žaruljica
pokazivača na ploči s instrumentima.
Pri brzini iznad 70
km/h sustav se automatski
isključuje, a žaruljica pokazivača na tipki se gasi.
Neispravnost u radu
U slučaju neispravnosti sustava prikazuje se
poruka na ploči s instrumentima.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Sigurnosni pojasevi
Kalem
Sigurnosni pojasevi imaju kaleme koji
omogućuju automatsko prilagođavanje duljine
pojasa vašoj tjelesnoj građi. Kad se ne koristi,
pojas se automatski namotava.
Kalemi imaju uređaj koji u slučaju sudara, naglog
kočenja ili prevrtanja vozila automatski blokira
pojas. Pojas se oslobađa čvrstim povlačenjem i
otpuštanjem, kako bi se malo namotao.
Pirotehnički zatezači
Ovaj sustav povećava sigurnost u slučaju
frontalnog ili bočnog sudara.
Pirotehnički zatezači, ovisno o jačini udarca,
trenutačno zatežu pojaseve i priljubljuju ih uz
tijela putnika.
Pojasevi s pirotehničkim zatezačima aktivni su
uz uključen kontakt.
Graničnik pritiska pojasa
Sustav ublažava pritisak pojasa na grudni koš
putnika, čime se povećava njegova zaštita.
U slučaju sudara
Ovisno o vrsti i jačini sudara, pirotehnički
zatezači mogu se uključiti prije i neovisno
o napuhavanju zračnih jastuka. Prilikom
aktiviranja zatezača dolazi do blagog
ispuštanja bezopasnog plina i čuje se prasak
koji izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.

85
Sigurnost
5Nakon sudara sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
CITROËN ili u nekoj stručnoj radionici.
Prednji sigurnosni pojasevi

Prednji sigurnosni pojasevi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Podešavanje visine

► Da biste podesili visinu zatezača pojasa,
pritisnite nosač A
i pomaknite ga u željeni
položaj.
Stražnji sigurnosni pojasevi

Svako od stražnjih sjedala ima sigurnosni pojas
s tri hvatišta i kalemom.
U bočnim sjedalima ugrađen je sustav za
pirotehničko zatezanje i ograničavanje sile.
Zakopčavanje
► Povucite remen i umetnite jezičac u kopču. ►
Provjerite da je sigurnosni pojas ispravno
pričvršćen povlačenjem remena.
Otkopčavanje
► Pritisnite crvenu tipku na kopči.
► Pridržavajte pojas dok se namotava.
►

Na bočnim pojasevima, podignite klizač do
vrha naslona kako jezičac ne bi udarao o bočnu
oblogu.
Stražnji središnji sigurnosni
pojas
Stražnji središnji sigurnosni pojas ugrađen je u
strop.
Postavljanje

► Povucite pojas i umetnite jezičac A u desnu
kopču (koja se nalazi s vaše lijeve strane).
►

Umetnite jezičac B

u lijevu kopču (koja se
nalazi s vaše desne strane).
►

Povlačenjem pojasa provjerite je li dobro
zakopčan.

86
Sigurnost

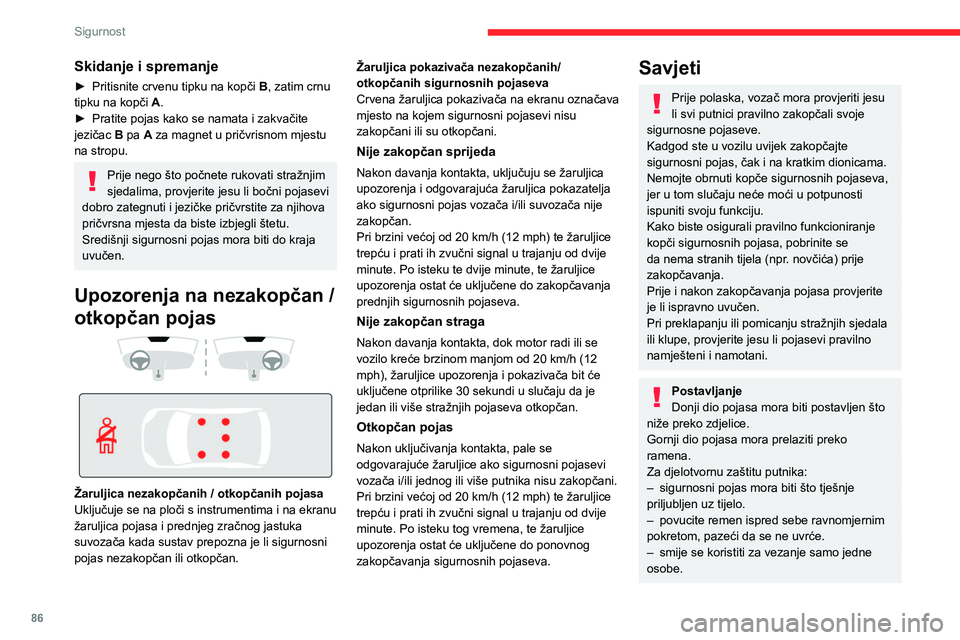

Skidanje i spremanje
► Pritisnite crvenu tipku na kopči B , zatim crnu
tipku na kopči A.
►

Pratite pojas kako se namata i zakvačite
jezičac

B pa A za magnet u pričvrisnom mjestu
na stropu.
Prije nego što počnete rukovati stražnjim
sjedalima, provjerite jesu li bočni pojasevi
dobro zategnuti i jezičke pričvrstite za njihova
pričvrsna mjesta da biste izbjegli štetu.
Središnji sigurnosni pojas mora biti do kraja
uvučen.
Upozorenja na nezakopčan /
otkopčan pojas




Žaruljica nezakopčanih / otkopčanih pojasa
Uključuje se na ploči s instrumentima i na ekranu
žaruljica pojasa i prednjeg zračnog jastuka
suvozača kada sustav prepozna je li sigurnosni
pojas nezakopčan ili otkopčan. Žaruljica pokazivača nezakopčanih/
otkopčanih sigurnosnih pojaseva
Crvena žaruljica pokazivača na ekranu označava
mjesto na kojem sigurnosni pojasevi nisu
zakopčani ili su otkopčani.
Nije zakopčan sprijeda
Nakon davanja kontakta, uključuju se žaruljica
upozorenja i odgovarajuća žaruljica pokazatelja
ako sigurnosni pojas vozača i/ili suvozača nije
zakopčan.
Pri brzini većoj od 20 km/h (12 mph) te žaruljice
trepću i prati ih zvučni signal u trajanju od dvije
minute. Po isteku te dvije minute, te žaruljice
upozorenja ostat će uključene do zakopčavanja
prednjih sigurnosnih pojaseva.
Nije zakopčan straga
Nakon davanja kontakta, dok motor radi ili se
vozilo kreće brzinom manjom od 20 km/h (12
mph), žaruljice upozorenja i pokazivača bit će
uključene otprilike 30 sekundi u slučaju da je
jedan ili više stražnjih pojaseva otkopčan.
Otkopčan pojas
Nakon uključivanja kontakta, pale se
odgovarajuće žaruljice ako sigurnosni pojasevi
vozača i/ili jednog ili više putnika nisu zakopčani.
Pri brzini većoj od 20 km/h (12 mph) te žaruljice
trepću i prati ih zvučni signal u trajanju od dvije
minute. Po isteku tog vremena, te žaruljice
upozorenja ostat će uključene do ponovnog
zakopčavanja sigurnosnih pojaseva.
Savjeti
Prije polaska, vozač mora provjeriti jesu
li svi putnici pravilno zakopčali svoje
sigurnosne pojaseve.
Kadgod ste u vozilu uvijek zakopčajte
sigurnosni pojas, čak i na kratkim dionicama.
Nemojte obrnuti kopče sigurnosnih pojaseva,
jer u tom slučaju neće moći u potpunosti
ispuniti svoju funkciju.
Kako biste osigurali pravilno funkcioniranje
kopči sigurnosnih pojasa, pobrinite se
da nema stranih tijela (npr. novčića) prije
zakopčavanja.
Prije i nakon zakopčavanja pojasa provjerite
je li ispravno uvučen.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite jesu li pojasevi pravilno
namješteni i namotani.
Postavljanje
Donji dio pojasa mora biti postavljen što
niže preko zdjelice.
Gornji dio pojasa mora prelaziti preko
ramena.
Za djelotvornu zaštitu putnika:
–

sigurnosni pojas mora biti što tješnje
priljubljen uz tijelo.
–


povucite remen ispred sebe ravnomjernim
pokretom, pazeći da se ne uvrće.
–


smije se koristiti za vezanje samo jedne
osobe.

87
Sigurnost

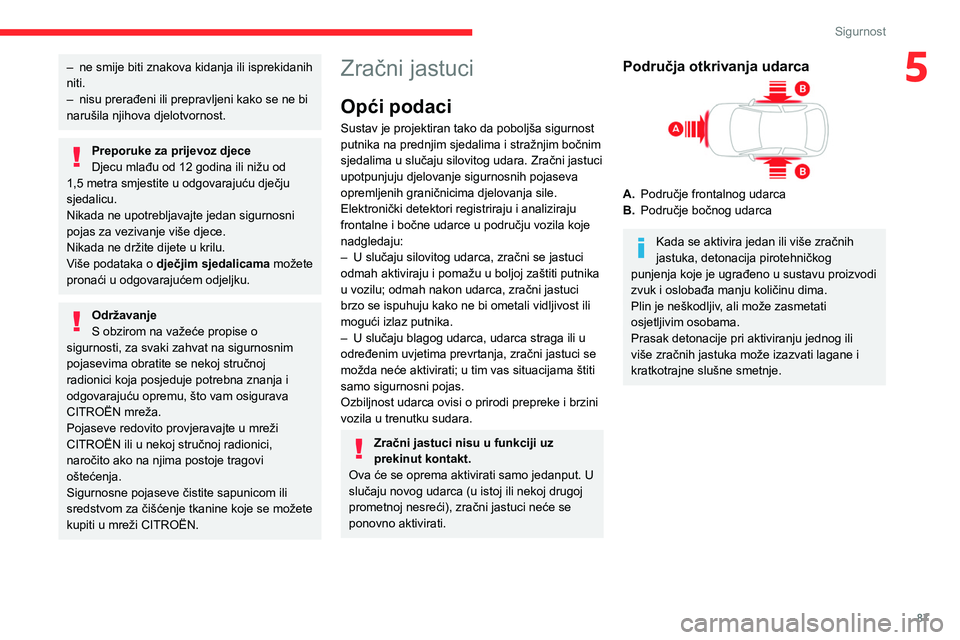

5– ne smije biti znakova kidanja ili isprekidanih
niti.
–

nisu prerađeni ili prepravljeni kako se ne bi
narušila njihova djelotvornost.
Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od
1,5 metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne upotrebljavajte jedan sigurnosni
pojas za vezivanje više djece.
Nikada ne držite dijete u krilu.
Više podataka o dječjim sjedalicama možete
pronaći u odgovarajućem odjeljku.
Održavanje
S obzirom na važeće propise o
sigurnosti, za svaki zahvat na sigurnosnim
pojasevima obratite se nekoj stručnoj
radionici koja posjeduje potrebna znanja i
odgovarajuću opremu, što vam osigurava
CITROËN mreža.
Pojaseve redovito provjeravajte u mreži
CITROËN ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojaseve čistite sapunicom ili
sredstvom za čišćenje tkanine koje se možete
kupiti u mreži CITROËN.
Zračni jastuci
Opći podaci
Sustav je projektiran tako da poboljša sigurnost
putnika na prednjim sjedalima i stražnjim bočnim
sjedalima u slučaju silovitog udara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojaseva
opremljenih graničnicima djelovanja sile.
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
–

U slučaju silovitog udarca, zračni se jastuci
odmah aktiviraju i pomažu u boljoj zaštiti putnika
u vozilu; odmah nakon udarca, zračni jastuci
brzo se ispuhuju kako ne bi ometali vidljivost ili
mogući izlaz putnika.
–


U slučaju blagog udarca, udarca straga ili u
određenim uvjetima prevrtanja, zračni jastuci se
možda neće aktivirati; u tim vas situacijama štiti
samo sigurnosni pojas.
Ozbiljnost udarca ovisi o prirodi prepreke i brzini
vozila u trenutku sudara.
Zračni jastuci nisu u funkciji uz
prekinut kontakt.
Ova će se oprema aktivirati samo jedanput. U
slučaju novog udarca (u istoj ili nekoj drugoj
prometnoj nesreći), zračni jastuci neće se
ponovno aktivirati.
Područja otkrivanja udarca
A. Područje frontalnog udarca
B. Područje bočnog udarca
Kada se aktivira jedan ili više zračnih
jastuka, detonacija pirotehničkog
punjenja koje je ugrađeno u sustavu proizvodi
zvuk i oslobađa manju količinu dima.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije pri aktiviranju jednog ili
više zračnih jastuka može izazvati lagane i
kratkotrajne slušne smetnje.

88
Sigurnost

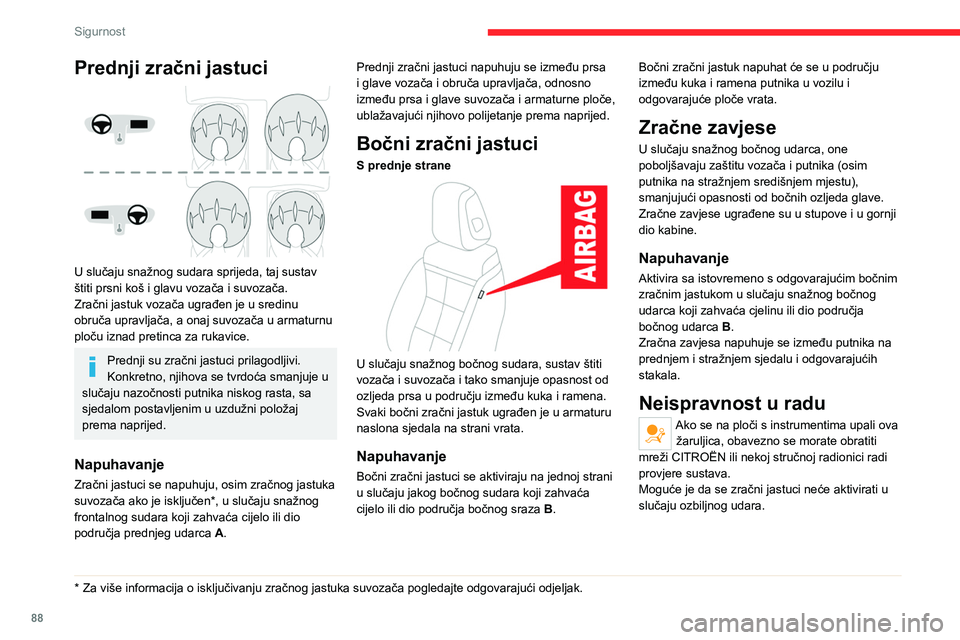

U slučaju slabijeg bočnog udarca ili
prevrtanja vozila, zračni jastuci možda se
neće napuhati.
Isto tako, nijedan bočni zračni jastuk neće
se napuhnuti u slučaju frontalnog sudara ili
sudara na stražnjoj strani.
Savjeti
Potpunu učinkovitost zračnih jastuka
postižete pridržavanjem sigurnosnih
preporuka u nastavku.
Zauzmite normalan uspravan položaj na
sjedalu.
Zakopčajte sigurnosni pojas pazeći da je
ispravno postavljen i podešen.
Ništa se ne smije nalaziti u prostoru
između putnika i zračnog jastuka (dijete,
životinja, neki predmet itd.), te ništa ne
smijete pričvrstiti ni zalijepiti u blizini ili u
smjeru aktiviranja zračnih jastuka jer bi to
moglo uzrokovati ozljede prilikom njihova
napuhavanja.
Nemojte raditi nikakve preinake u originalnoj
definiciji vozila, osobito ne u izravnoj okolini
zračnih jastuka.
Nakon sudara ili nakon pronalaženja
ukradenog vozila dajte provjeriti sustav
zračnih jastuka.
Svaki zahvat na sustavima zračnih jastuka
mora se obaviti isključivo u mreži CITROËN ili
u nekoj stručnoj radionici.
Prednji zračni jastuci

U slučaju snažnog sudara sprijeda, taj sustav
štiti prsni koš i glavu vozača i suvozača.
Zračni jastuk vozača ugrađen je u sredinu
obruča upravljača, a onaj suvozača u armaturnu
ploču iznad pretinca za rukavice.
Prednji su zračni jastuci prilagodljivi.
Konkretno, njihova se tvrdoća smanjuje u
slučaju nazočnosti putnika niskog rasta, sa
sjedalom postavljenim u uzdužni položaj
prema naprijed.
Napuhavanje
Zračni jastuci se napuhuju, osim zračnog jastuka
suvozača ako je isključen*, u slučaju snažnog
frontalnog sudara koji zahvaća cijelo ili dio
područja prednjeg udarca A.
* Za više informacija o isključivanju zračnog jastuka suvozača pogledajte odgovarajući odjeljak. Prednji zračni jastuci napuhuju se između prsa
i glave vozača i obruča upravljača, odnosno
između prsa i glave suvozača i armaturne ploče,
ublažavajući njihovo polijetanje prema naprijed.
Bočni zračni jastuci
S prednje strane

U slučaju snažnog bočnog sudara, sustav štiti
vozača i suvozača i tako smanjuje opasnost od
ozljeda prsa u području između kuka i ramena.
Svaki bočni zračni jastuk ugrađen je u armaturu
naslona sjedala na strani vrata.
Napuhavanje
Bočni zračni jastuci se aktiviraju na jednoj strani
u slučaju jakog bočnog sudara koji zahvaća
cijelo ili dio područja bočnog sraza
B.Bočni zračni jastuk napuhat će se u području
između kuka i ramena putnika u vozilu i
odgovarajuće ploče vrata.
Zračne zavjese
U slučaju snažnog bočnog udarca, one
poboljšavaju zaštitu vozača i putnika (osim
putnika na stražnjem središnjem mjestu),
smanjujući opasnosti od bočnih ozljeda glave.
Zračne zavjese ugrađene su u stupove i u gornji
dio kabine.
Napuhavanje
Aktivira sa istovremeno s odgovarajućim bočnim
zračnim jastukom u slučaju snažnog bočnog
udarca koji zahvaća cjelinu ili dio područja
bočnog udarca
B.
Zračna zavjesa napuhuje se između putnika na
prednjem i stražnjem sjedalu i odgovarajućih
stakala.
Neispravnost u radu
Ako se na ploči s instrumentima upali ova žaruljica, obavezno se morate obratiti
mreži CITROËN ili nekoj stručnoj radionici radi
provjere sustava.
Moguće je da se zračni jastuci neće aktivirati u
slučaju ozbiljnog udara.
