CITROEN C6 2012 Návod na použití (in Czech)

119

120
IV
A
Tuto operaci lze provádět,
pouze pokud vozidlo stojí.
Víko motorového prostoru lze odjis-
tit zatáhnutím za ovládací páčku
umístěnou pod palubn

121
IVA
B
C
D
MNOŽSTVÍ KAPALIN
Čistič vzduchu
Dodržujte pokyny Servisní
knížky.PROSTUDUJTE KAPITOLU: POKYNY PRO POUŽÍVÁNÍ.
Kapalina do ostřikovačů
oken a ostřikovačů svět-
lometů
Doporučuje se pou

122
IVD
B
A
C
MOTOR HDI
Motory HDi využívají moderní technologii.
Každý servisní zásah vyžaduje speciální kvalifi kaci, kterou může zaručit pouze servisní síť CITROËN.yjp
Palivový systém je pod vysokým
tlakem:
VEŠKERÉ ZÁSAHY DO TOHOTO
SYSTÉMU JSOU ZAKÁZÁNY.
Motor V6 HDi

123
IVDB
1
1
DOPLŇOVÁNÍMOTOROVÉHO OLEJE
Před doplňováním vyjměte měrku.
Po doplněn

124
IV
A
D
C
B

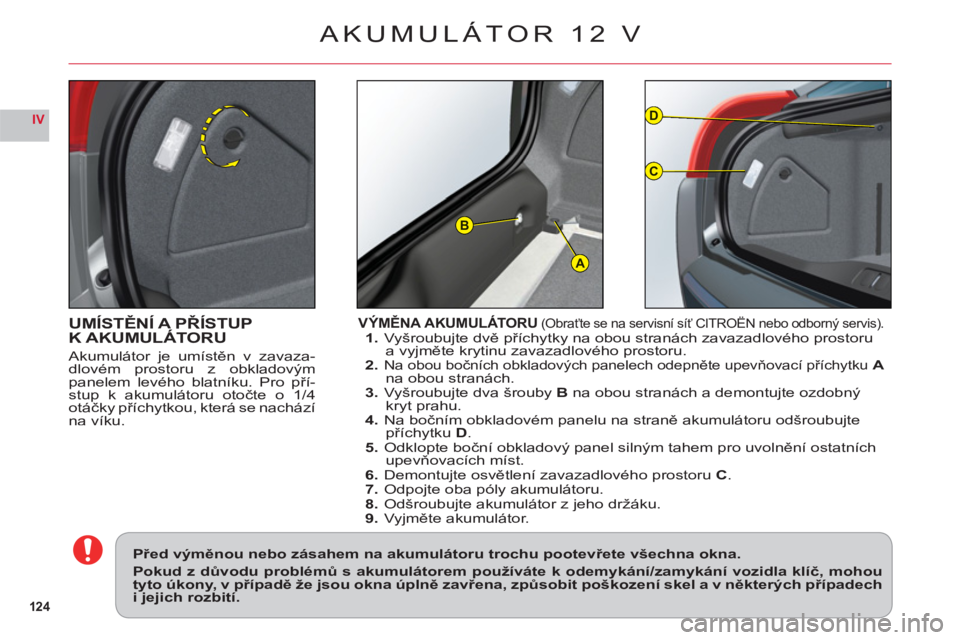

UMÍSTĚNÍ A PŘÍSTUP K AKUMULÁTORU
Akumulátor je umístěn v zavaza-
dlovém prostoru z obkladovým
panelem levého blatníku. Pro pří-stup k akumulátoru otočte o 1/4
otáčky příchytkou, která se nacházína víku.
VÝMĚNA AKUMULÁTORU (Obraťte se na servisní síť CITROËN nebo odborný servis).1.Vyšroubujte dvě příchytky na obou stranách zavazadlového prostoru a vyjměte krytinu zavazadlového prostoru.2.Na obou bočních obkladových panelech odepněte upevňovací příchytkuAna obou stranách.3. Vyšroubujte dva šrouby Bna obou stranách a demontujte ozdobnýkryt prahu.4.Na bočním obkladovém panelu na straně akumulátoru odšroubujtepříchytkuD.5. Odklopte boční obkladový panel silným tahem pro uvolnění ostatníchupevňovacích míst.
6. Demontujte osvětlení zavazadlového prostoruC.7.Odpojte oba póly akumulátoru.8. Odšroubujte akumulátor z jeho držáku.9. Vyjměte akumulátor.
Před výměnou nebo zásahem na akumulátoru trochu pootevřete všechna okna.
Pokud z důvodu problémů s akumulátorem používáte k odemykání/zamykání vozidla klíč, mohoutyto úkony, v případě že jsou okna úplně zavřena, způsobit poškození skel a v některých případechi jejich rozbití.
AKUMULÁTOR 12 V

125
IV
SPOUŠTĚNÍ MOTORU PO ODPOJENÍ A OPĚTNÉM PŘIPOJENÍ AKUMULÁTORU1. Otočte klíčem ve spínací skříňce.2. Před spuštěním motoru počkejte asi 1 minutu, aby mohlo dojít k reinicializaci elektronických systémů.
V případě delšího odpo
jení akumulátoru bude možná třeba znovu inicializovat následující funkce:Ochranu proti sevření elektrického otevírání oken.
Ochranu proti sevření střešního okna.
Údaje zobrazované multifunkčním displejem (datum, čas, jazyk, jednotky vzdálenosti a teploty).Stanice v paměti autorádia.
Navigační systém NaviDrive. Viz kapitola NaviDrive.
DŮLEŽITÉ
Pokud je zavazadlový prostor Vašeho vozidla uzavřen, je v případě poruchy akumulátoru nutné připojit Vaše vozidlo
k náhradnímu zdroji energie. Viz následující strana.
•
•
••
•
AKUMULÁTOR 12 V

126
IV
BC
A
i
AKUMULÁTOR 12 V
SPOUŠTĚNÍ MOTORU S NÁHRADNÍM AKUMULÁTOREM
Pokud je akumulátor vybitý, lze využít jiný akumulátor, samostatný nebo z jiného vozidla.
Při použití akumulátoru z jiného vozidla vypněte jeho motor. Obě vozidla nesmí být v přímém kontaktu.
Zkontrolujte napětí náhradního akumulátoru (12 V).
Zapojte propojovací kabely v pořadíurčeném schématem.í
A Pól „+“ nepojízdného vozidla (pod červeným víčkem).BNáhradní akumulátor.
C Pól „–“ nepojízdného vozidla (pod kapotou motoru).
Přesvědčte se, že jsou svorky správně dotaženy(nebezpečí jiskření).
Spusťte motor pomocného vozidla. Nechte motor asi
1 minutu v chodu se zvýšenými otáčkami.
Nastartujte nepojízdné vozidlo.
Je důležité dodržet uvedené pořadí zapo
jování.
Nepřibližujte se do blízkosti akumulátoru s plamenem ani možným zdrojem otevřeného ohně (uvolňujíse výbušné plyny).
Akumulátor obsahuje ředěnou kyselinu sírovou, která je korozivní činidlo.
Při manipulaci používejte ochranné prostředky pro oči a obličej.
Při kontaktu s pokožkou omyjte neprodleně pokožku proudem čisté vody.
DOPORUČENÍ
Během startování se nedotýkejte svorek.
Nenaklánějte se nad akumulátory.
Kabely odpojujte v opačném pořadí než při zapojování,
aby nemohlo dojít k jejich vzájemnému kontaktu.

127
IV
F2 F9 F6 F5 F1 F7 F4 F3 F10 F8 F13 F12 F14F17 SH F11
F15F15
G29
G30
G31
G32
G33
G34
G35
G36
G38
G40G37
G39
POJISTKY
PALUBNÍ DESKA
POJISTKOVÉ SKŘÍŇKY
Pod palubní deskou jsou umístěny dvě pojistkové skříňky, jedna v motorovém prostoru a další v zavazadlovém prostoru pod panelem obložení levého blatníku.
Pojistky pod přístrojovou deskou
Přístup k pojistkám pod palubní deskou:1 -Otevřete úplně víko úložného prostoru.2 -
Posuňte víko směrem doprava, čímž dojde k jeho
maximálnímu otevření.3 -
Pro získání přístupu k pojistkám vyjměte ochranné
obložení mezi pojistkami a víkem úložnéhoprostoru.
VÝMĚNA POJISTKY
Před vČměnou pojistky je třeba nal

128
IV
SEZNAM POJISTEK
OznačeníHodnotaFunkce
G 295 ADetekce podhuštění pneumatik – Měnič na 6 CD
G 305 ADiagnostická zásuvka
G 315 ATelematika podle určení
G 3225 APosilovač
G 3310 AHydraulický systém pérování
G 3415 AAutomatická převodovka
G 3515 AVyhřívání předního pravého sedadla
G 3615 AVyhřívání sedadla řidiče
G 37––
G 3830 AElektricky seřiditeln
