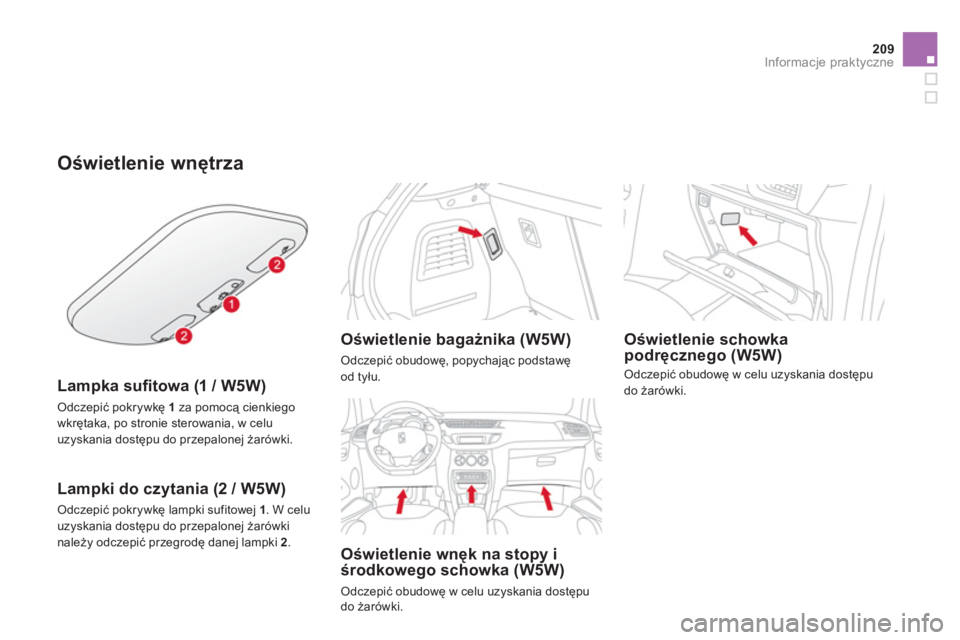

Oświetlenie wnętrza


Lampka sufi towa (1 / W5W)
Odczepić pokrywkę 1za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.



Lampki do czytania (2 / W5W)
Odczepić pokrywkę lampki sufitowej 1
. W celuuzyskania dostępu do przepalonej żarówkinależy odczepić przegrodę danej lampki 2.
Oświetlenie bagażnika (W5W)

Odczepić obudowę, popychając podstawę
od tyłu.
Oświetlenie wnęk na stopy i
środkowego schowka (W5W)

Odczepić obudowę w celu uzyskania dostępudo żarówki.



Oświetlenie schowka podręcznego (W5W)
Odczepić obudowę w celu uzyskania dostępu do żarówki.

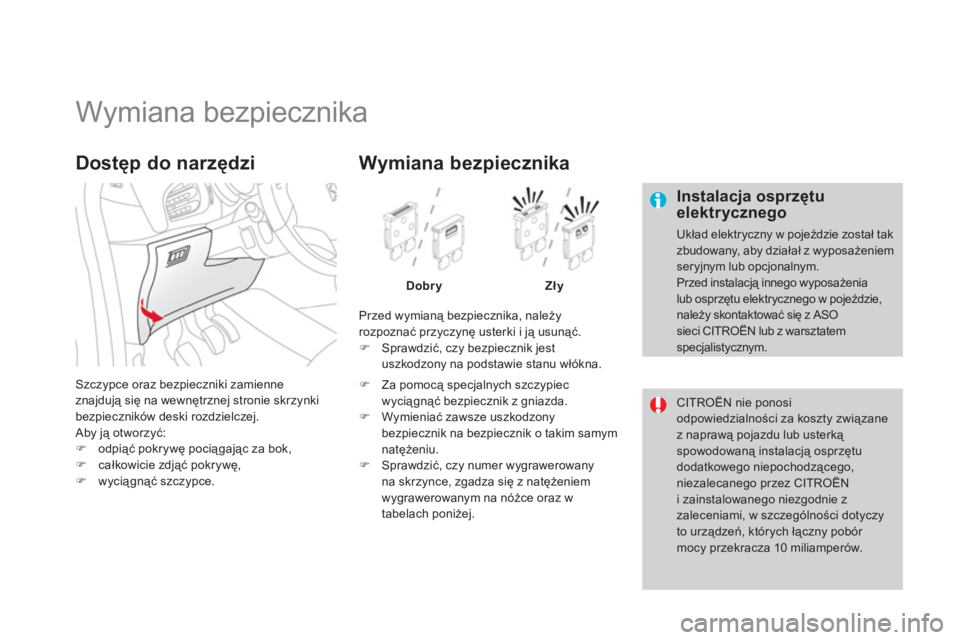

Wymiana bezpiecznika


Instalacja osprzętuelektrycznego

Układ elektryczny w pojeździe został takzbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym. Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe,należy skontaktować się z ASO sieci CITROËN lub z warsztatemspecjalistycznym.

CITROËN nie ponosi odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego niepochodzącego,niezalecanego przez CITROËNi zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór mocy przekracza 10 miliamperów.

Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie skrzynki
bezpiecznik
ów deski rozdzielczej.
Aby ją otworzyć: )odpiąć pokrywę pociągając za bok,)całkowicie zdjąć pokrywę, )wyciągnąć szczypce.
Dostęp do narzędzi

Przed wymianą bezpiecznika, należyrozpoznać przyczynę usterki i ją usunąć. )
Sprawdzić, czy bezpiecznik jest uszkodzony na podstawie stanu włókna.

Wymiana bezpiecznika
DobryZły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu.
)
Sprawdzić, czy numer wygrawerowanyna skrzynce, zgadza się z natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej.

211Informacje praktyczne

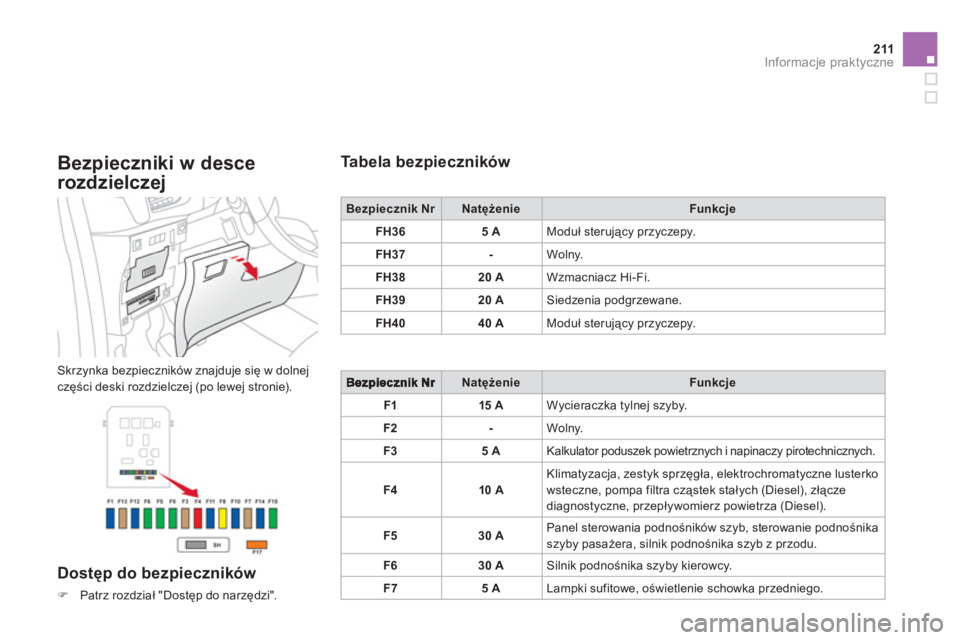

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników
)Patrz rozdział "Dostęp do narzędzi".

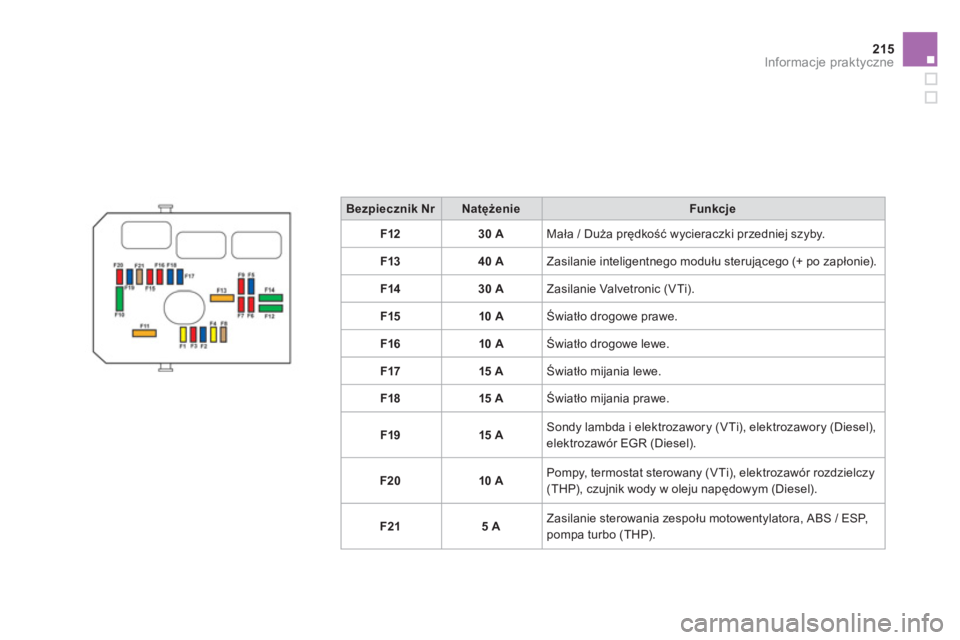

Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
FH365 AModuł sterujący przyczepy.
FH3
7-Wolny.
FH3
820 AWzmacniacz Hi-Fi.
FH39
20 ASiedzenia podgrzewane.
FH4
040 AModuł sterujący przyczepy.
NatężenieFunkcje
F115 AWycieraczka tylnej szyby.
F2
-Wolny.
F3
5 AKalkulator poduszek powietrznych i napinaczy pirotechnicznych.
F
410 AKlimatyzacja, zestyk sprzęgła, elektrochromatyczne lusterko wsteczne, pompa filtra cząstek stałych (Diesel), złącze
diagnostyczne, przepływomierz powietrza (Diesel).
F530 APanel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.
F
630 ASilnik podnośnika szyby kierowcy.
F7
5 ALampki sufitowe, oświetlenie schowka przedniego.

Bezpiecznik NrNatężenieFunkcje
F820 A
Ekran wielofunkcyjny, radioodtwarzacz, radionawigacja, kalkulator alarmu, syrena alarmu.
F
930 A Gniazdo 12 V, zasilanie wspornika nawigacji przenośnej.
F1
015 A
Przełączniki przy kierownicy.
F1
115 A Blokada kierownicy, złącze diagnostyczne, kalkulator
automatycznej skrzyni biegów.
F12 15 A
Czujnik deszczu i natężenia światła, moduł sterujący przyczepy.
F1
35 A Główny zestyk stopu, moduł sterujący silnika.
F14 15 A Kalkulator pomoc
y przy parkowaniu, kalkulator poduszek
powietrznych, zestaw wskaźników, klimatyzacja
automatyczna, USB Box, wzmacniacz Hi-Fi.
F1
530 A
Zamek centralny.
F1
6- Niewykorzystany.
F1740 A Odmrażanie tylnej szyby i zewnętrznych lusterek wstecznych.
S
H- Zwora PARC.

213Informacje praktyczne

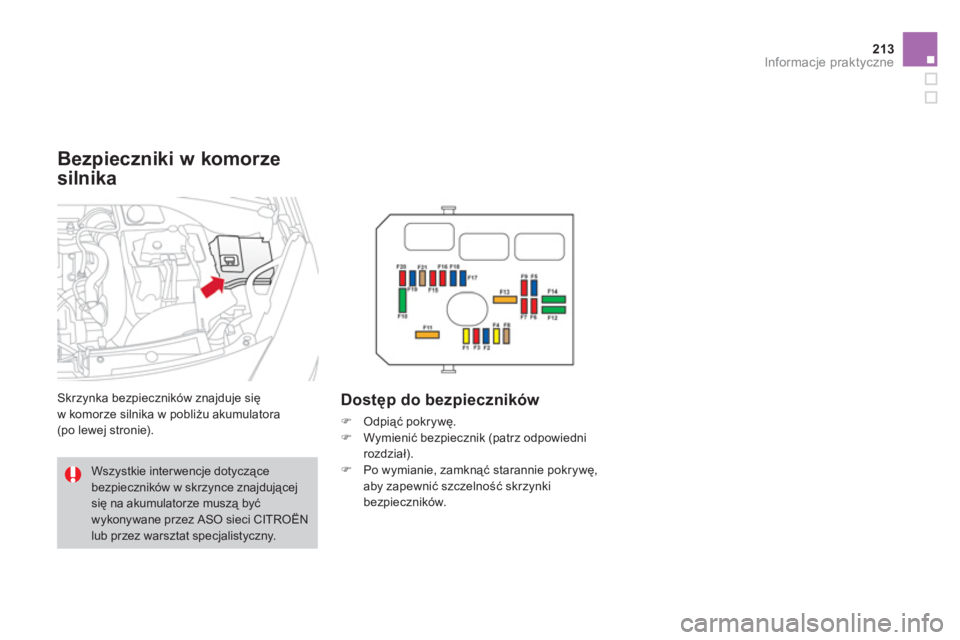

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora
(po lewej stronie).
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpowiedni rozdział).)
Po wymianie, zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynkibezpieczników.


Wszystkie inter wencje dotyczącebezpieczników w skrzynce znajdującejsię na akumulatorze muszą byćwykonywane przez ASO sieci CITROËN lub przez warsztat specjalistyczny.

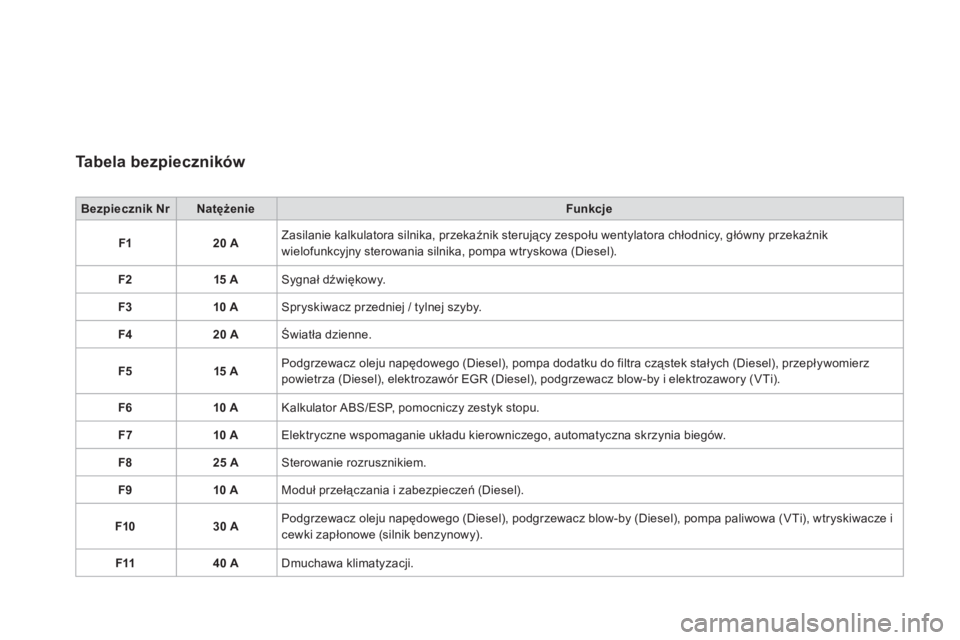

Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
F120 AZasilanie kalkulatora silnika, przekaźnik sterujący zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa wtryskowa (Diesel).
F2 15
ASygnał dźwiękowy.
F
310 ASpryskiwacz przedniej / tylnej szyby.
F420 AŚwiatła dzienne.
F
515 APodgrzewacz oleju napędowego (Diesel), pompa dodatku do filtra cząstek stałych (Diesel), przepływomierz powietrza (Diesel), elektrozawór EGR (Diesel), podgrzewacz blow-by i elektrozawory (VTi).
F
610 AKalkulator ABS/ESP, pomocniczy zestyk stopu.
F710 AElektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F
825 ASterowanie rozrusznikiem.
F9
10 AModuł przełączania i zabezpieczeń (Diesel).
F10
30 APodgrzewacz oleju napędowego (Diesel), podgrzewacz blow-by (Diesel), pompa paliwowa (VTi), wtryskiwacze icewki zapłonowe (silnik benzynowy).
F1140 ADmuchawa klimatyzacji.

215
Informacje praktyczne
Bezpiecznik NrNatężenieFunkcje
F1230 AMała / Duża prędkość wycieraczki przedniej szyby.
F1
340 AZasilanie inteligentnego modułu sterującego (+ po zapłonie).
F1
430 AZasilanie Valvetronic (VTi).
F1
510 AŚwiatło drogowe prawe.
F1
610 AŚwiatło drogowe lewe.
F17 15 AŚwiatło mi
jania lewe.
F18 15 AŚwiatło mi
jania prawe.
F1
915 ASondy lambda i elektrozawory (VTi), elektrozawory (Diesel),
elektrozawór EGR
(Diesel).
F20 10 APomp
y, termostat sterowany (VTi), elektrozawór rozdzielczy (THP), czujnik wody w oleju napędowym (Diesel).
F2
15 AZasilanie sterowania zespołu motowentylatora, ABS / ESP, pompa turbo (THP).

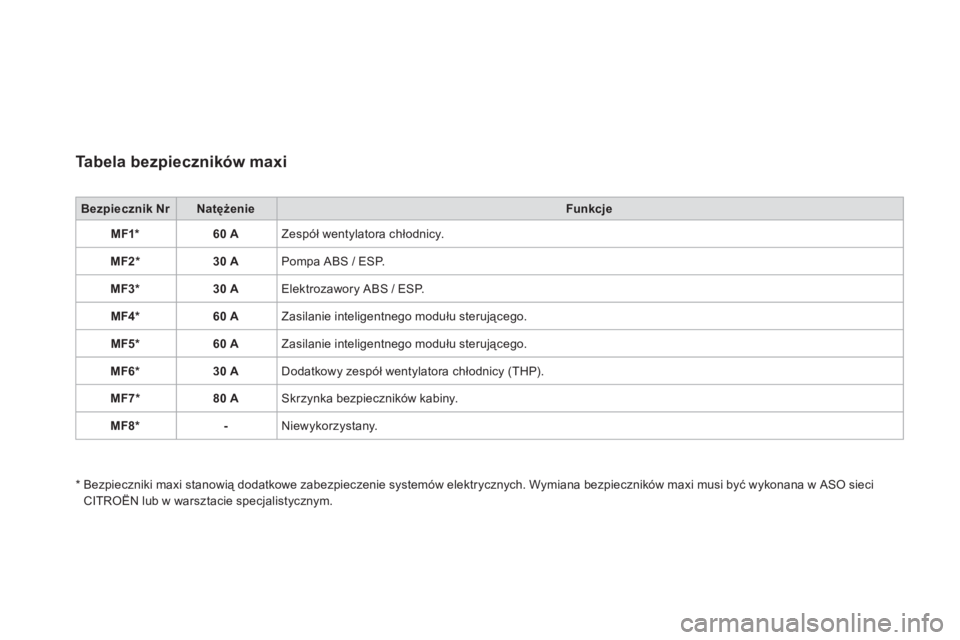

Tabela bezpieczników maxi
Bezpiecznik NrNatężenieFunkcje
MF1*60 AZespół wentylatora chłodnicy.
MF2 *30 APompa ABS / ESP.
MF3
* 30 AElektrozawory ABS / ESP.
MF4*60 AZasilanie inteligentnego modułu sterującego.
MF5 * 60
AZasilanie inteligentnego modułu sterującego.
MF6 *30 ADodatkowy zespół wentylatora chłodnicy (THP).
MF7 *80 ASkrzynka bezpieczników kabiny.
MF
8 * -Niewykorzystany.
*
Bezpieczniki maxi stanowią dodatkowe zabezpieczenie systemów elektrycznych. Wymiana bezpieczników maxi musi być wykonana w ASO sieci
CITROËN lub w warsztacie specjalistycznym.

217Informacje praktyczne

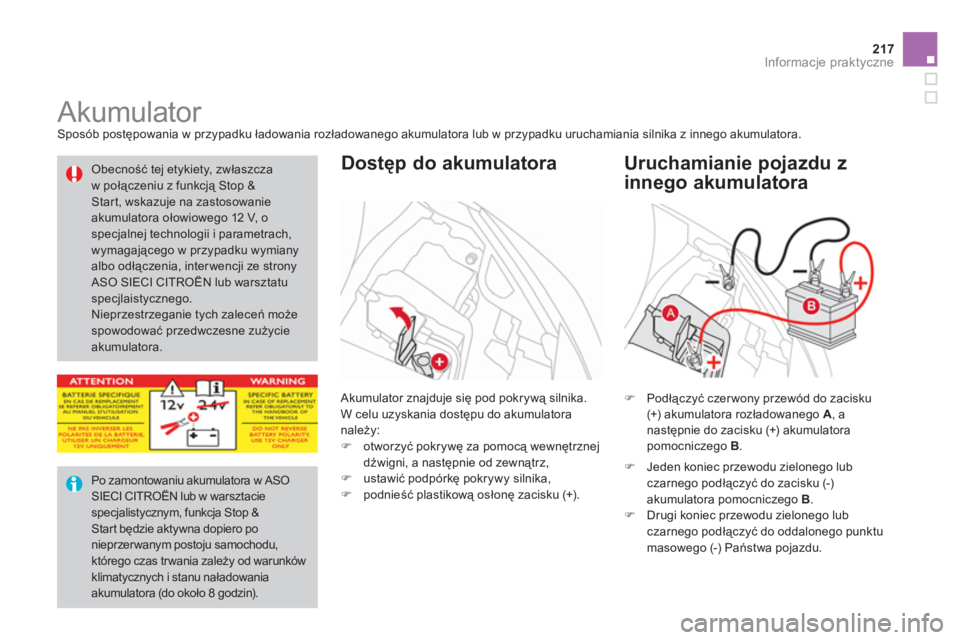

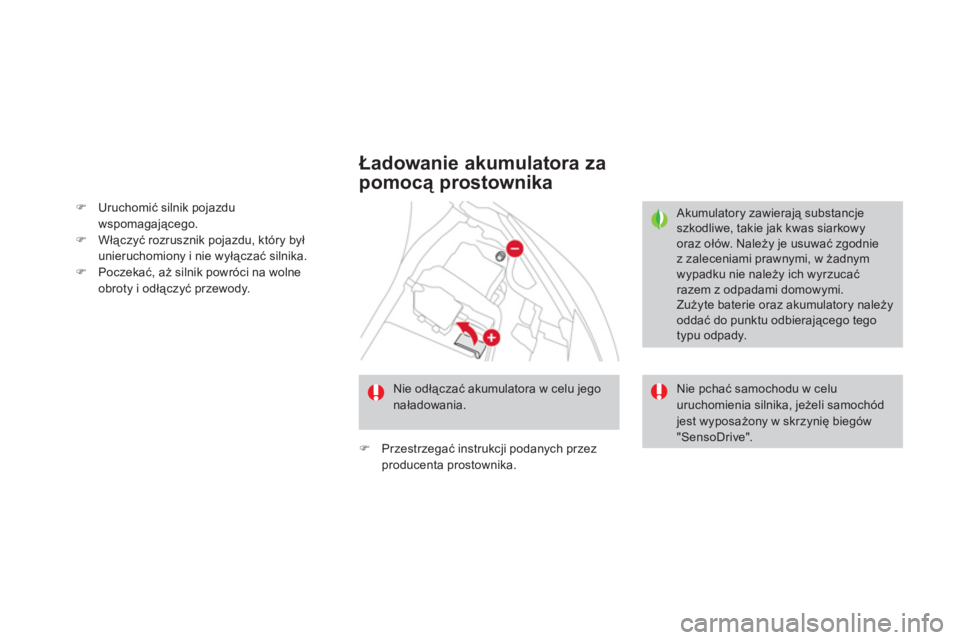

Akumulator Sposób postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.

Akumulator znajduje się pod pokrywą silnika. W celu uzyskania dostępu do akumulatora
należy:)
otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
)
ustawić podpórkę pokrywy silnika, )
podnieść plastikową osłonę zacisku (+).


Dostęp do akumulatora
)
Podłączyć czer wony przewód do zacisku (+) akumulatora rozładowanego A, anastępnie do zacisku (+) akumulatora pomocniczego B.

Uruchamianie pojazdu z
innego akumulatora


Po zamontowaniu akumulatora w ASOSIECI CITROËN lub w warsztacie specjalistycznym, funkcja Stop &Start będzie aktywna dopiero ponieprzerwanym postoju samochodu,którego czas tr wania zależy od warunkówklimatycznych i stanu naładowania
akumulatora (do około 8 godzin).
Obecność tej etykiety, zwłaszcza w połączeniu z funkcją Stop & Start, wskazuje na zastosowanieakumulatora ołowiowego 12 V, o
specjalnej technologii i parametrach,wymagającego w przypadku wymianyalbo odłączenia, inter wencji ze strony ASO SIECI CITROËN lub warsztatuspecjlaistycznego.
Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie akumulatora.
)
Jeden koniec przewodu zielonego lubczarnego podłączyć do zacisku (-)akumulatora pomocniczego B.)
Drugi koniec przewodu zielonego lub czarnego podłączyć do oddalonego punktu
masowego (-) Państwa pojazdu.

)Uruchomić silnik pojazdu
wspomagającego.
)Włączyć rozrusznik pojazdu, kt
