CITROEN DS3 2011 Instrukcja obsługi (in Polish)

179Kontrole

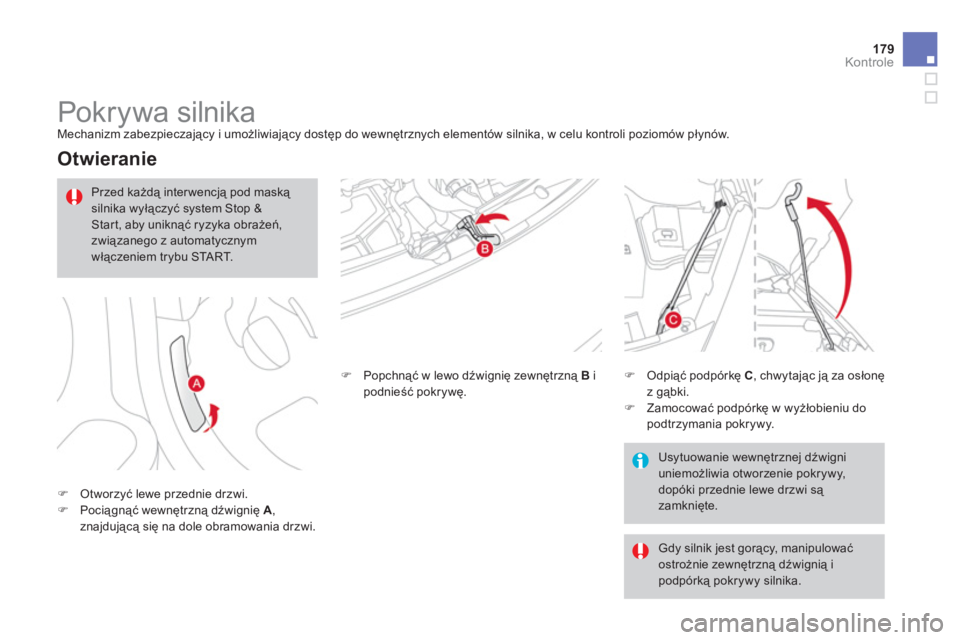

Pokrywa silnika
Mechanizm zabezpieczający i umożliwiający dostęp do wewnętrznych elementów silnika, w celu kontroli poziomów płynów.


Otwieranie
)Otworzyć lewe przednie drzwi. )Pociągnąć wewnętrzną dźwignię A,
znajdującą się na dole obramowania drzwi.
)
Popchnąć w lewo dźwignię zewnętrzną Bipodnieść pokrywę. )
Odpiąć podpórkę C, chwytając ją za osłonę
z gąbki.)
Zamocować podp

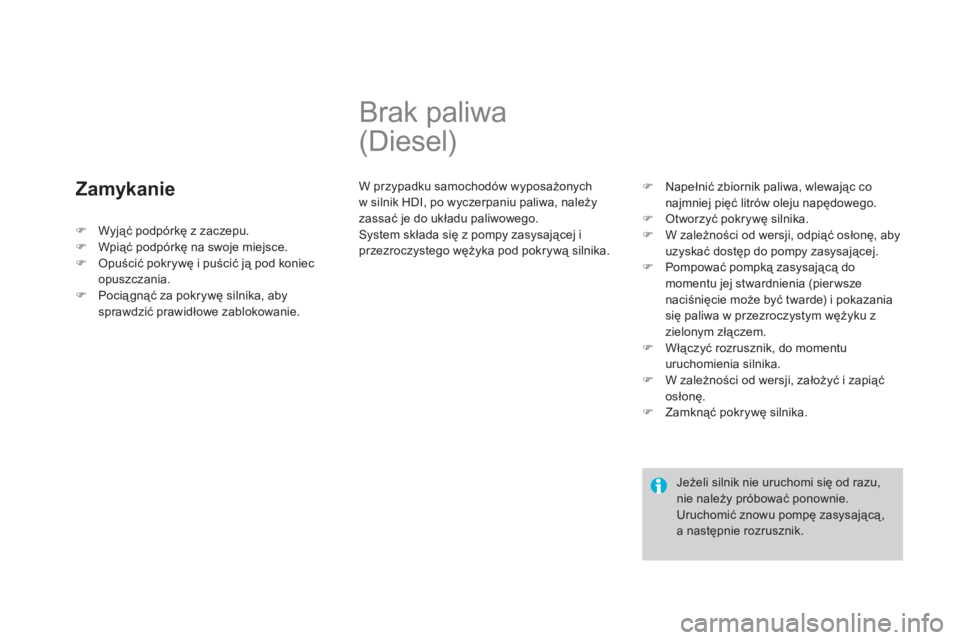

Zamykanie








Brak paliwa
(Diesel)
W przypadku samochodów wyposażonych
w silnik HDI, po wyczerpaniu paliwa, należyzassać je do układu paliwowego.
System składa się z pompy zasysającej i
przezroczystego wężyka pod pokrywą silnika.
)Napełnić zbiornik paliwa, wlewając co najmniej pięć litrów oleju napędowego. )Otworzyć pokrywę silnika. )W zależności od wersji, odpiąć osłonę, aby
uzyskać dostęp do pompy zasysającej.
)Pompować pompką zasysającą do momentu jej stwardnienia (pierwsze naciśnięcie może być twarde) i pokazania się paliwa w przezroczystym wężyku z
zielonym złączem.
)Włączyć rozrusznik, do momentu uruchomienia silnika. )W zależności od wersji, założyć i zapiąć
osłonę. )Zamknąć pokrywę silnika.

Jeżeli silnik nie uruchomi się od razu,nie należy próbować ponownie.
Uruchomić znowu pompę zasysającą, a następnie rozrusznik.
)Wyjąć podpórkę z zaczepu. )Wpiąć podpórkę na swoje miejsce. )Opuścić pokrywę i puścić ją pod koniec
opuszczania.
)Pociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowanie.

181Kontrole

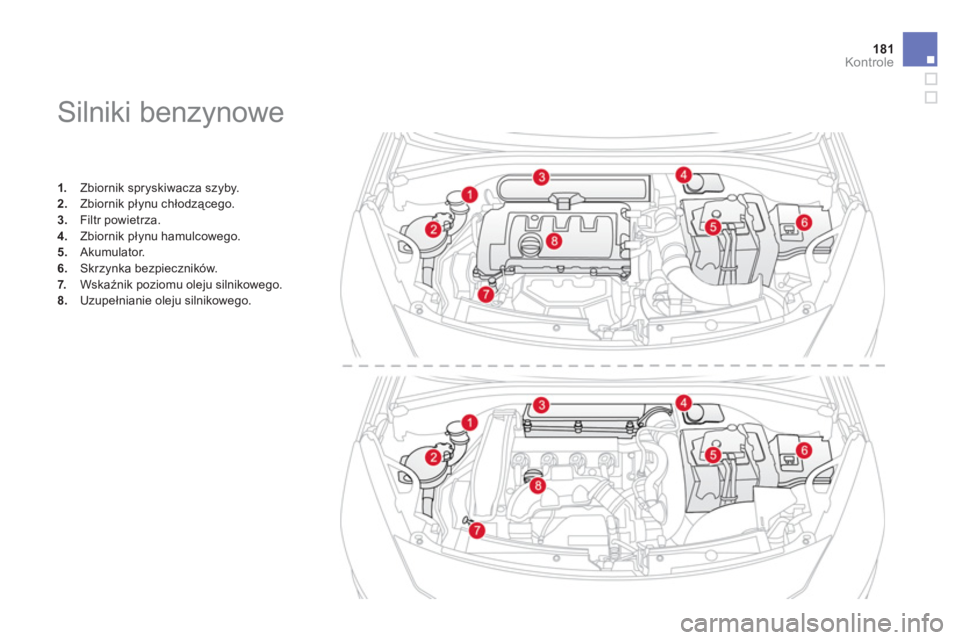

Silniki benzynowe
1.
Zbiornik spryskiwacza szyby. 2.Zbiornik płynu chłodzącego. 3.Filtr powietrza.
4.
Zbiornik płynu hamulcowego.
5. Akumulator.
6.Skrzynka bezpieczników.
7. Wskaźnik poziomu oleju silnikowego.8.Uzupełnianie oleju silnikowego.

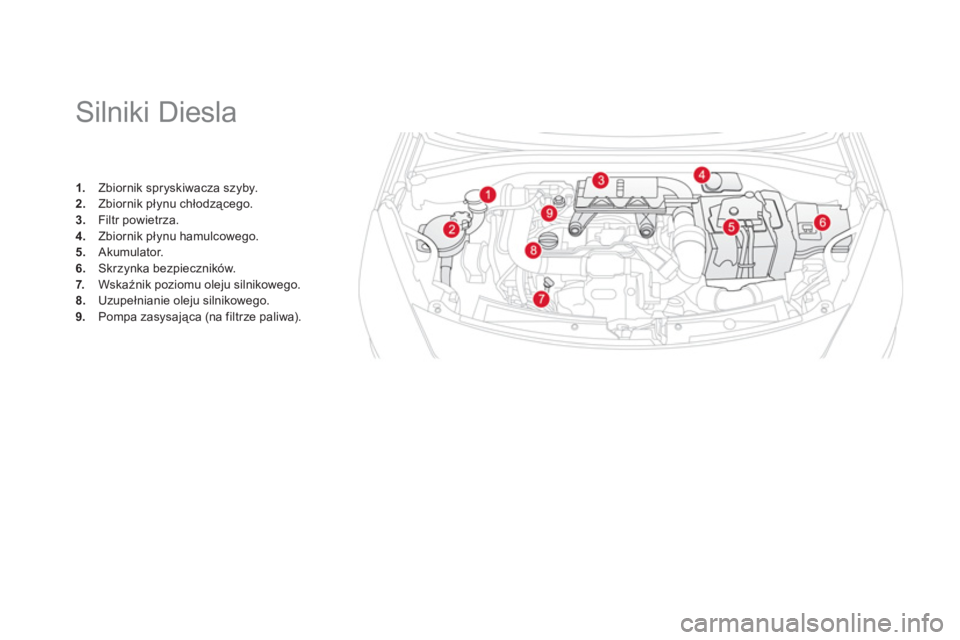

Silniki Diesla
1.
Zbiornik spryskiwacza szyby. 2.
Zbiornik płynu chłodzącego.3.
Filtr powietrza.
4.
Zbiornik płynu hamulcowego.5.
Akumulator.
6.Skrzynka bezpieczników.
7. Wskaźnik poziomu oleju silnikowego. 8.Uzupełnianie oleju silnikowego.9.
Pompa zasysająca (na filtrze paliwa).

183Kontrole




























Sprawdzanie poziomów płynów

Należy regularnie sprawdzać poziomy płynów i, w razie potrzeby, uzupełniać, z wyjątkiem przeciwwskazań.
W przypadku większego spadku poziomu, należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego
układu.


Poziom oleju
Wymiana oleju
Zgodnie ze wskazaniami podanymi w książce
serwisowej.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Charakterystyka oleju
Wybrany olej musi odpowiadać danemu
silnikowi oraz spełniać wymagania producenta.



Poziom płynu hamulcowego


Wymiana płynu hamulcowego

Należy odnieść się do książki ser wisowej, aby
zapoznać się z częstotliwością wykonywania
te
j operacji.

Charakterystyka płynu
hamulcowego
Płyn ten powinien być zgodny z zaleceniami
producenta i spełniać wymagania norm DOT4 . Poziom płynu powinien znajdowa
ć się w pobliżu oznaczenia "MA XI". W
innym przypadku, należy sprawdzić
zużycie klocków hamulcowych. Kontrola uważana jest za
wiarygodną, jeżeli samoch
ód stoi napowierzchni poziomej, a silnik jest
wyłączony od ponad 30 minut.
Kontrolę można przeprowadzić za pomocą
wskaźnika w zestawie wskaźników, po
w
łączeniu zapłonu lub za pomocą ręcznego
wskaźnika oleju (bagnetu).
Normalne jest uzupełnianie poziomu oleju pomiędzy dwoma przeglądami.CITROËN zaleca kontrolę poziomu
oleju wraz z, jeśli to konieczne, jego uzupełnieniem, co 5 000 kilometrów.

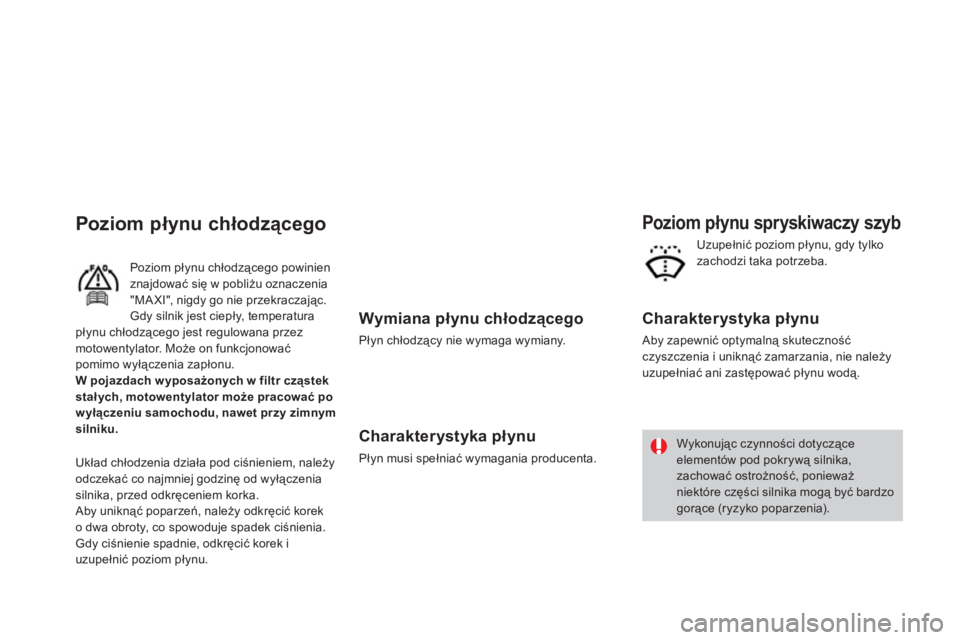

Wymiana płynu chłodzącego

Płyn chłodzący nie wymaga wymiany.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta.



Poziom płynu spryskiwaczy szyb


Charakterystyka płynu
Aby zapewnić optymalną skuteczność czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.




Wykonując czynności dotycząceelementów pod pokrywą silnika,zachować ostrożność, ponieważ niektóre części silnika mogą być bardzo gorące (ryzyko poparzenia).

Poziom płynu chłodzącego
Uzupełnić poziom płynu, gdy tylko zachodzi taka potrzeba.
Poziom płynu chłodzącego powinien
znajdować się w pobliżu oznaczenia "MAXI", nigdy go nie przekraczając.Gdy silnik jest ciepły, temperatura płynu chłodzącego jest regulowana przez motowentylator. Może on funkcjonowaćpomimo wyłączenia zapłonu.
W pojazdach w yposażonych w filtr cząstek
stał
ych, motowentylator może pracować po
wyłączeniu samochodu, nawet przy zimnym
silniku
.
Układ chłodzenia działa pod ciśnieniem, należy
odczekać co najmniej godzinę od wyłączenia
silnika, przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić korek
o dwa obroty, co spowoduje spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek i
uzupełnić poziom pł
ynu.

185
Kontrole

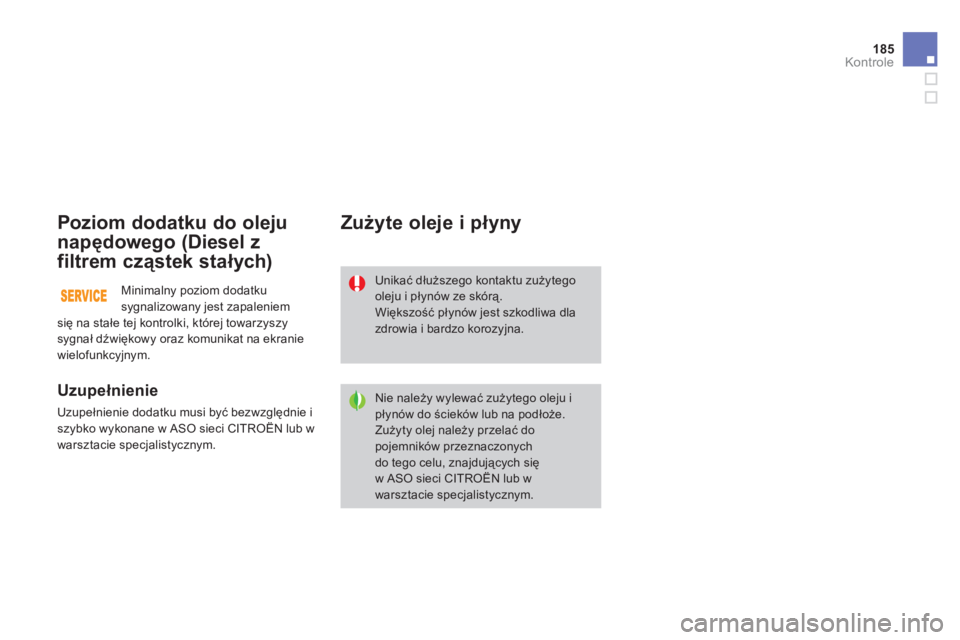

Poziom dodatku do oleju
napędowego
(Diesel z
filtrem cząstek stałych)


Uzupełnienie

Uzupełnienie dodatku musi być bezwzględnie i szybko wykonane w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytegooleju i płynów ze skórą. Większość płynów jest szkodliwa dla zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać dopojemnik

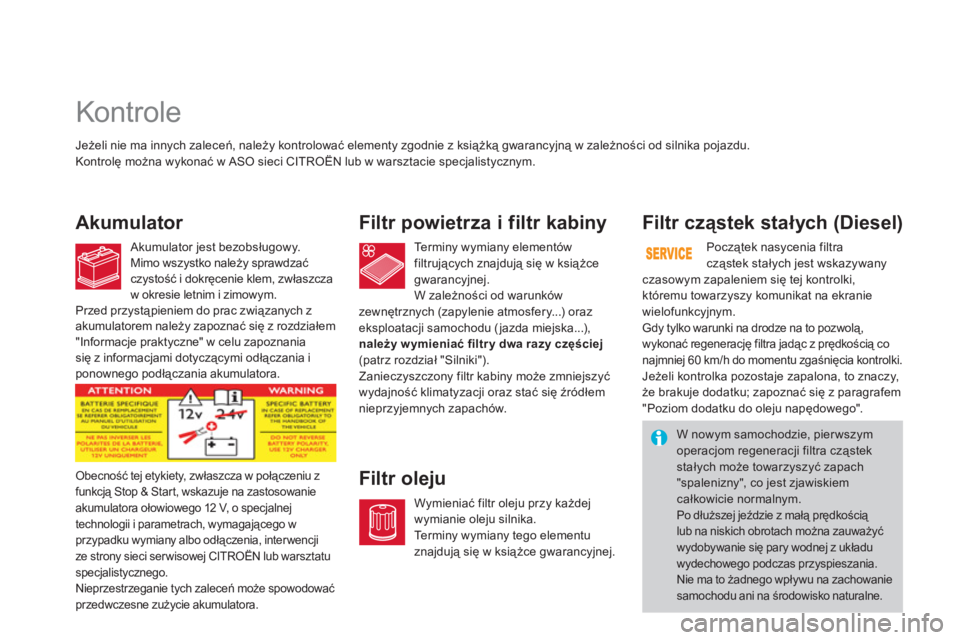

Kontrole
Akumulator
Filtr powietrza i filtr kabiny

Filtr ole
ju Filtr cząstek stałych (Diesel)
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z książką gwarancyjną w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Akumulator
jest bezobsługowy.
Mimo wszystko należy sprawdzać czystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym. Przed przystąpieniem do prac związanych z akumulatorem należy zapoznać się z rozdziałem
"Informacje praktyczne" w celu zapoznaniasię z informacjami dotyczącymi odłączania iponownego podłączania akumulatora. Te r m i n
y wymiany elementów
filtrujących znajdują się w książce
gwarancyjnej.
W zależności od warunkówzewnętrznych (zapylenie atmosfery...) orazeksploatacji samochodu (jazda miejska...),
należy w ymieniać filtr y dwa razy częściej
(patrz rozdział "Silniki").
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źr

187
Kontrole
Manualna skrzynia biegów
Automat
yczna skrzynia
biegów Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy, wszczególności dla samochodów
użytkowanych w mieście, na krótkich
dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami samochodu.Spadek poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może wskazywać na zużycie klocków hamulcowych.
Skrzynia biegów nie wymagakonserwacji (bezobsługowa).

W książce serwisowej znajdują się
informac
je na temat terminów kontroli
tego elementu.
Stopień zużycia tarcz
hamulcow
ych
Hamulec postojowy ręczny

Zbyt duży skok hamulca postojowegolub stwierdzenie braku skutecznościsystemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać w
ASO sieci CITROËN lub w warsztaciespecjalistycznym.
Stosować wyłącznie produkty zalecane przez CITROËNA lub produkty o
podobnej jakości i parametrachtechnicznych.
Aby zoptymalizować działanieelementów tak ważnych, jak układhamulcowy, CITROËN wybiera iproponuje specjalne produkty.
Aby nie uszkodzić elementów elektrycznych, zabrania sięmycia komory silnika pod ciśnieniem.

Skrzynia biegów nie wymagakonserwacji (bezobsługowa).
W książce serwisowej znajdują się
informacje na temat terminów kontroli
tego elementu.
Aby uzyskać wszelkie informacje
związane z kontrolą stanu zużycia
tarcz hamulcow
ych, skontaktowaćsię z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Skrzynia biegów
"SensoDrive"
Skrzynia biegów nie wymagakonserwacji (bez wymiany oleju).
W książce serwisowej znajdują się
informac
je na temat terminów kontroli
tego elementu.

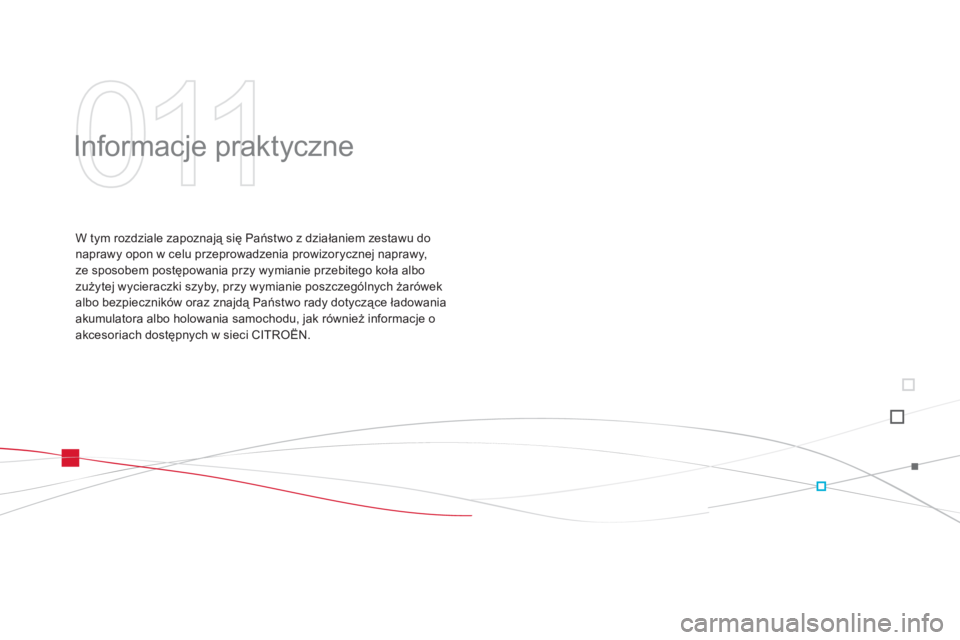

011
Informacje praktyczne
W tym rozdziale zapoznają się Państwo z działaniem zestawu do naprawy opon w celu przeprowadzenia prowizorycznej naprawy,
ze sposobem postępowania przy wymianie przebitego koła albo
zuż
ytej wycieraczki szyby, przy wymianie poszczególnych żarówekalbo bezpieczników oraz znajdą Państwo rady dotyczące ładowania akumulatora albo holowania samochodu, jak również informacje oakcesoriach dostępnych w sieci CITROËN.
