CITROEN DS3 2011 Kasutusjuhend (in Estonian)

209Praktiline informatsioon
Salongi valgustus

Laetuli (1/W5W)
Ligipääsuks pirnile eemaldage laetule 1kate,
tõmmates selle kitsaotsalise kruvikeerajagalüliti juures asuvatest klambritest lahti.

Kohtvalgustid (2/W5W)


Ligipääsuks pirnile eemaldage laetule 1 kate. Vajadusel eemaldage lugemistule 2korpus.

Pagasiruumi valgustid (W5W)
Võtke tulekorpus klambritest lahti, surudes
soklile tagaküljelt.

Ukseläve ja keskmise panipaigavalgustid (W5W)

Pirni juurde pääsemiseks võtke valgusti lahti.



Kindalaeka valgustid (W5W)

Pirni juurde pääsemiseks võtke valgusti lahti.

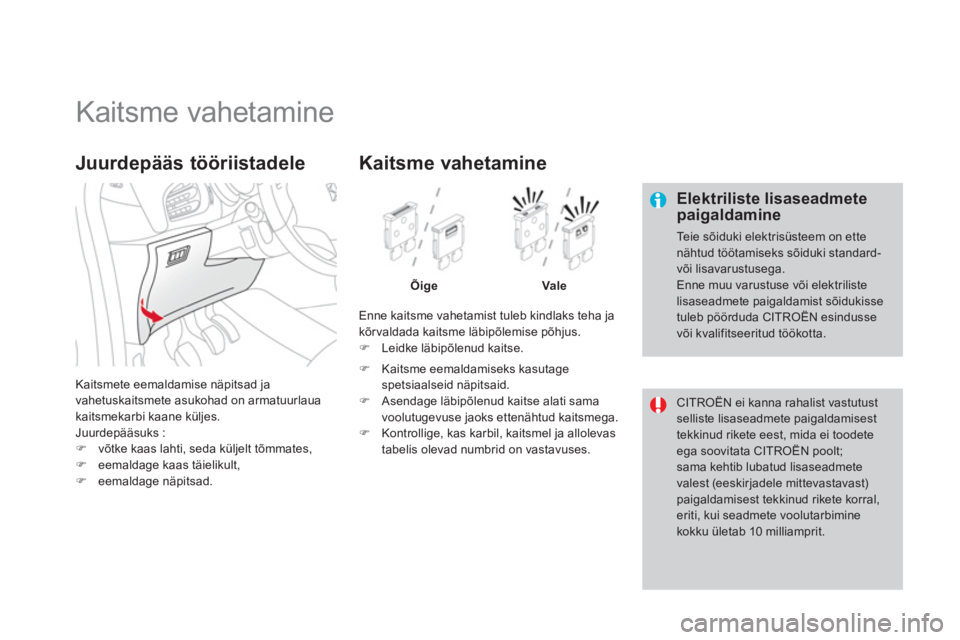

Kaitsme vahetamine

Elektriliste lisaseadmete paigaldamine
Te i e sõiduki elektrisüsteem on ettenähtud töötamiseks sõiduki standard-või lisavarustusega.
Enne muu varustuse või elektrilistelisaseadmete paigaldamist sõidukisse tuleb pöörduda CITROËN esindusse või kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutustselliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete ega soovitata CITROËN poolt; sama kehtib lubatud lisaseadmete valest (eeskirjadele mittevastavast)paigaldamisest tekkinud rikete korral, eriti, kui seadmete voolutarbimine kokku ületab 10 milliamprit.

Kaitsmete eemaldamise näpitsad ja
vahetuskaitsmete asukohad on armatuurlauakaitsmekarbi kaane küljes.
Juurdepääsuks :)v

211Praktiline informatsioon
Armatuurlauas asuv
kaitsmekar
p
Kaitsmekarp asub armatuurlaua allosas(vasakul).

Juurdepääs kaitsmetele
)vt. ptk. "Juurepääs tööriistadele".
Kaitsmete tabel
Kaitsme N°VoolutugevusKaitstav vooluring
FH365AHaagise juhtplokk.
FH3
7-Vaba.
FH3
820 AHi-Fi võimendi.
FH39
20 AIstmesoojendus.
FH4
040 AHaagise juhtplokk.
VoolutugevusKaitstav vooluring
F115 ATagaklaasipuhasti.
F2
-Vaba.
F3
5 ATu r v a p a tjade ja pürotehniliste eelpingutite ar vuti.
F
410 AKliimaseade, sidurilüliti, isetumenev tahavaatepeegel,
tahmaosakeste filtri pump (diisel), diagnostikapistikupesa,
õhuhulga andur (diisel).
F530 A Aknatõstukite lülituspaneel, kaasreisija aknatõstuki nupp,esiakende tõstukite mootor.
F
630 AJuhi aknatõstuki mootor.
F7
5 ALaetuli, kindalaeka tuli.

Kaitsme N°VoolutugevusKaitstav vooluring
F820 A Multifunktsionaalne ekraan, autoraadio, navigatsioon, alarmi
arvuti, alarmi sireen.
F
930 A
12 V pistikupesa, välise navigatsiooniseadme toide.
F1
015 A
Nupud roolil.
F1
115 A Vargustvastane kaitse, diagnostikapistikupesa,
automaatkäigukasti arvuti.
F12 15 A
Vihma-
/valgusandur, haagise juhtplokk.
F1
35 A Peamine pidurilüliti, mootori juhtplokk.
F14 15 A
Parkimisabi arvuti, tur vapadja ar vuti, näidikuplokk,
automaatkliimaseade, USB Box, Hi-Fi võimendi.
F1
530 A
Lukustus.
F1
6- Vaba.
F1740 A Jää eemaldamine tagaklaasile ja küljepeeglitelt.
S
H- Shunt PARC.

213Praktiline informatsioon

Mootoriruumis asuv
kaitsmekar
p
Kaitsmekarp asub mootoriruumis aku lähedal (vasakul).Juurdepääs kaitsmetele
) Avage kaas.
)
Vahet age kaitse (vt. vastavast peat

Kaitsmete tabel
Kaitsme N°VoolutugevusKaitstav vooluring
F120 AMootori ar vuti toide, mootori jahutusventilaatori lüliti relee, multifunktsionaalne mootori juhtrelee, sissepritsepump (diisel).
F2 15
AHelisignaal.
F
310 AEsi- ja tagaklaasipesur.
F420 APäevatuled.
F
515 ADiislisoojendi, tahmaosakeste filtri lisaaine pump (diisel), õhuandur (diisel), EGR (diisel), blow-by soojendi ja elektromagnetklapid (VTi).
F
610 A ABS/ESP ar vuti, varupidurilüliti.
F710 AElektriline roolivõimendi, automaatkäigukast.
F
825 AKäiviti lüliti.
F9
10 AKaitselülitusplokk (diisel).
F10
30 ADiislisoojendi, blow-by soojendi (diisel), kütusepump (VTi), pihustid ja süütepoolid (bensiin).
F1140 AKliimaseadme puhur.

215
Praktiline informatsioon
Kaitsme N°VoolutugevusKaitstav vooluring
F1230 AEsiklaasipuhasti suur/madal kiirus.
F1
340 ABSI toide (+ läbi süüteluku).
F1
430 AValvetronic toide (VTi).
F1
510 AParem kaugtuli.
F1
610 AVasak kaugtuli.
F17 15 AV
asak lähituli.
F18 15 AP
arem lähituli.
F1
915 AHapnikuandurid ja elektromagnetklapid (VTi),
elektroma
gnetklapid (diisel), EGR (diisel).
F20 10 APumbad, elektriline termostaat
(VTi), jaotusklapp (THP),diisli veeandur.
F2
15 AMootori jahutusventilaatori toide, ABS/ESP, turbopump (THP).

Maksikaitsmete tabel
Kaitsme N°VoolutugevusKaitstav vooluring
MF1*60 AMootori jahutusventilaator.
MF2 *30 A ABS/ESP pump.
MF3
* 30 A ABS/ESP elektromagnetklapid.
MF4*60 ABSI toide.
MF5 * 60
ABSI toide.
MF6 *30 ATäiendav mootori jahutusventilaator (THP).
MF7 *80 ASalongikaitsmed.
MF
8 * -Vaba.
*
Maksikaitsmed moodustavad elektrisüsteemide lisakaitse. Nende
ga seonduvaid töid võib teostada ainult CITROËN esindus või kvalifitseeritud
töökoda.

217Praktiline informatsioon











Aku Meetod tühja aku laadimiseks või mootori käivitamiseks teise aku abil.

Aku asub mootoriruumi kaane all. Juurdepääsuks :
) avage mootoriruumi kaas algul sisemise,seej

)Käivitage abiakuga sõiduk.)Rakendage abiakuga s
