209Informations pratiques

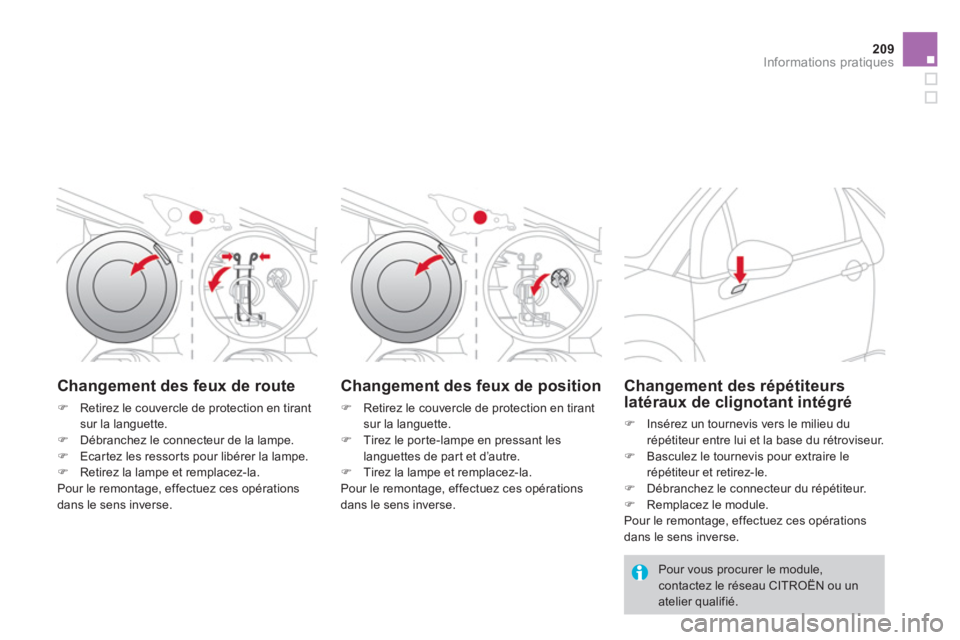

Changement des feux de route
)Retirez le couvercle de protection en tirantsur la languette. )Débranchez le connecteur de la lampe. )Ecar tez les ressor ts pour libérer la lampe. )Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des feux de position
)
Retirez le couvercle de protection en tirant sur la languette.)
Tirez le porte-lampe en pressant les languettes de part et d’autre.)
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.


Changement des répétiteurs latéraux de clignotant intégré
)
Insérez un tournevis vers le milieu du
répétiteur entre lui et la base du rétroviseur. )
Basculez le tournevis pour extraire le
répétiteur et retirez-le.
) Débranchez le connecteur du répétiteur.)
Remplacez le module.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour vous procurer le module, contactez le réseau CITROËN ou un atelier qualifié.

Pour vous procurer le module,contactez le réseau CITROËN ou un atelier qualifié. En cas de difficulté pour le remplacement de ces lampes, vouspouvez aussi consulter le réseauCITROËN ou un atelier qualifié.

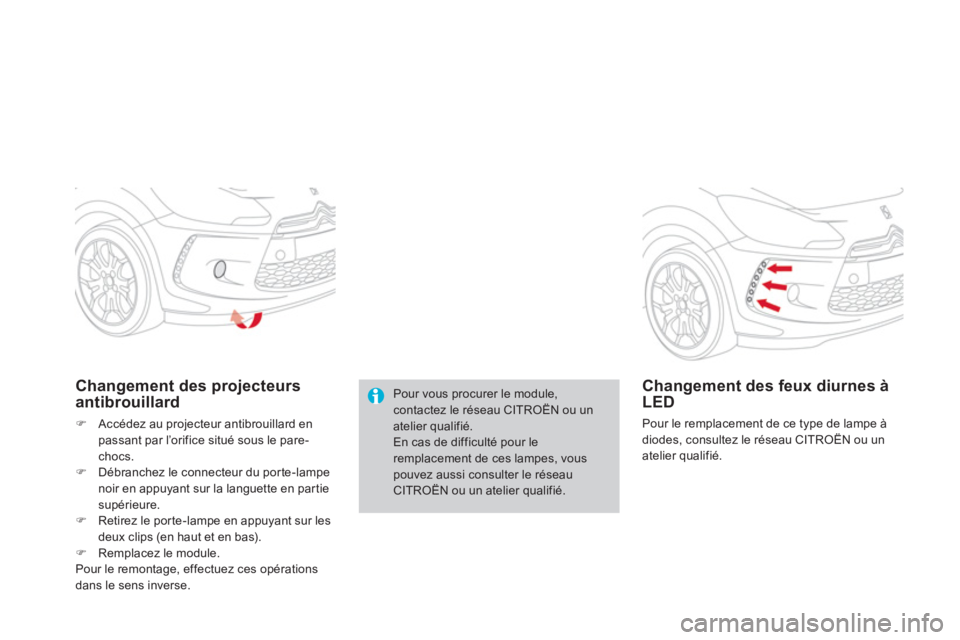

Changement des projecteurs antibrouillard
)Accédez au projecteur antibrouillard en
passant par l’orifice situé sous le pare-chocs. )Débranchez le connecteur du por te-lampenoir en appuyant sur la languette en par tie
supérieure.
)Retirez le por te-lampe en appuyant sur les
deux clips (en haut et en bas).)Remplacez le module.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des feux diurnes à LED

Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

211Informations pratiques

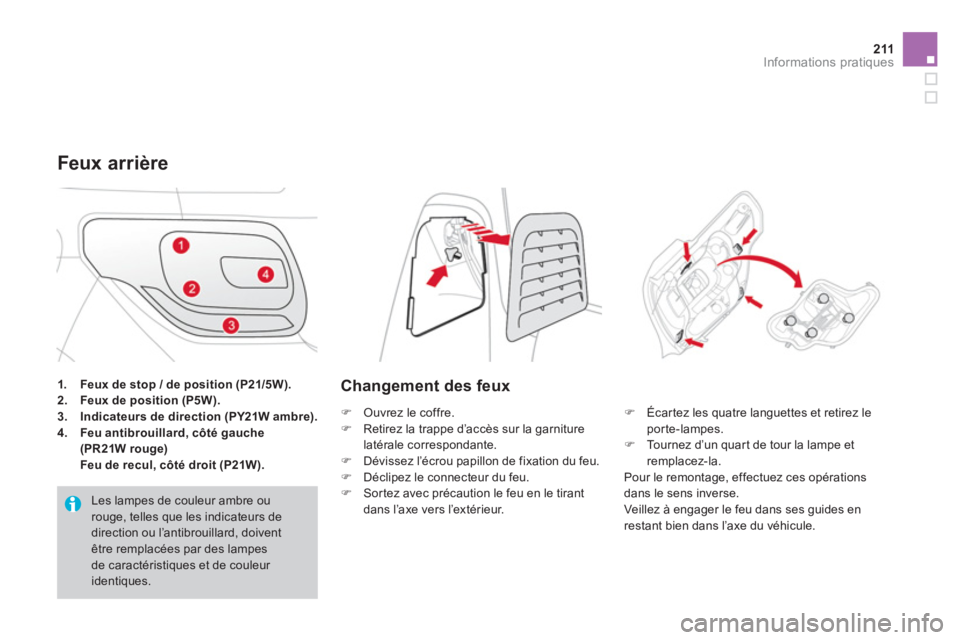

1.Feux de stop / de position (P21/5W).2.Feux de position (P5W).3.Indicateurs de direction (PY21W ambre).
4.Feu antibrouillard, côté gauche(PR21W rouge)Feu de recul, côté droit (P21W).
Feux arrière
Les lampes de couleur ambre ourouge, telles que les indicateurs dedirection ou l’antibrouillard, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.
Changement des feux
)
Ouvrez le coffre.)
Retirez la trappe d’accès sur la garniture latérale correspondante. )
Dévissez l’écrou papillon de fixation du feu. )
Déclipez le connecteur du feu. )
Sor tez avec précaution le feu en le tirantdans l’axe vers l’extérieur.
)
Écar tez les quatre languettes et retirez le porte-lampes.)
Tournez d’un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l’axe du véhicule.

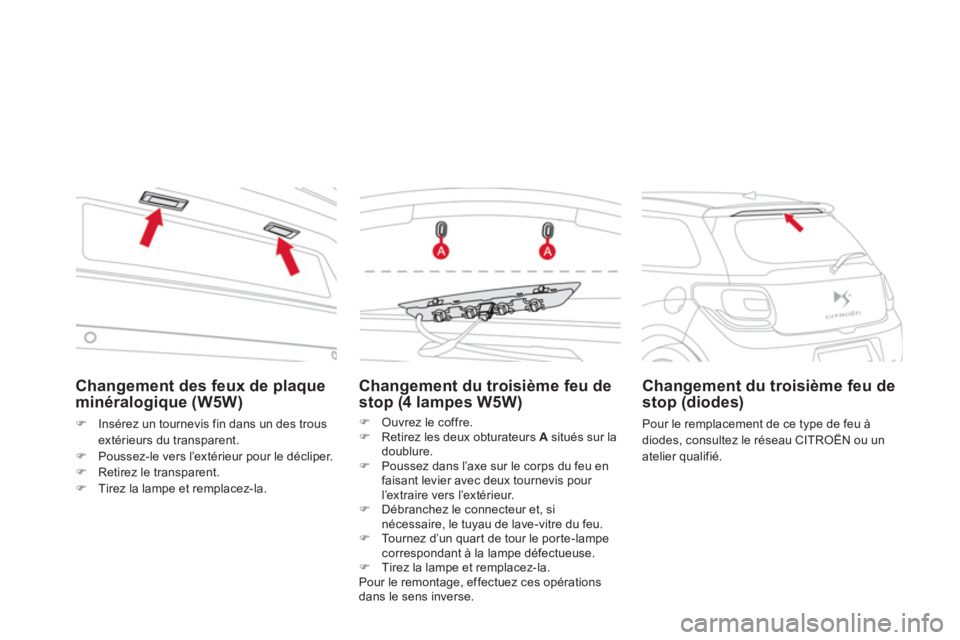

Changement des feux de plaqueminéralogique (W5W)
)Insérez un tournevis fin dans un des trous
extérieurs du transparent.)Poussez-le vers l’extérieur pour le décliper.)Retirez le transparent.)Tirez la lampe et remplacez-la.
Changement du troisième feu de
stop (4 lampes W5W)
) Ouvrez le coffre.)
Retirez les deux obturateurs Asitués sur ladoublure.)
Poussez dans l’axe sur le corps du feu enfaisant levier avec deux tournevis pour l’extraire vers l’extérieur. )
Débranchez le connecteur et, si
nécessaire, le tuyau de lave-vitre du feu.) Tournez d’un quar t de tour le por te-lampecorrespondant à la lampe défectueuse. )
Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.



Changement du troisième feu de
stop (diodes)
Pour le remplacement de ce type de feu à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

213Informations pratiques

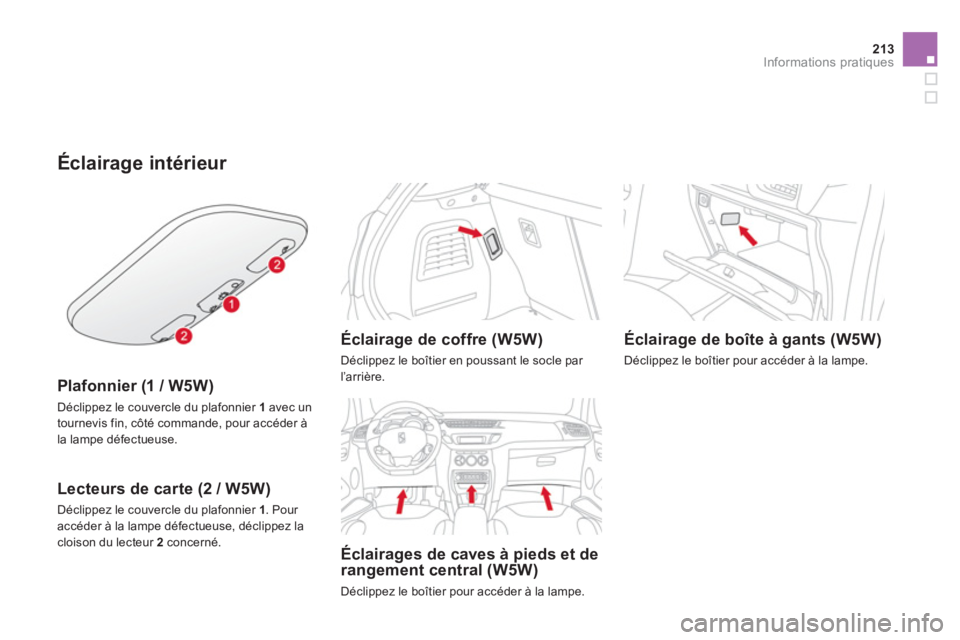

Éclairage intérieur

Plafonnier (1 / W5W)

Déclippez le couvercle du plafonnier 1avec un
tournevis fin, côté commande, pour accéder à
la lampe défectueuse.

Lecteurs de carte (2 / W5W)

Déclippez le couvercle du plafonnier 1. Pour
accéder à la lampe défectueuse, déclippez la
cloison du lecteur 2 concerné.

Éclairage de coffre (W5W)

Déclippez le boîtier en poussant le socle par l’arrière.

Éclairages de caves à pieds et de rangement central (W5W)
Déclippez le boîtier pour accéder à la lampe.



Éclairage de boîte à gants (W5W)

Déclippez le boîtier pour accéder à la lampe.

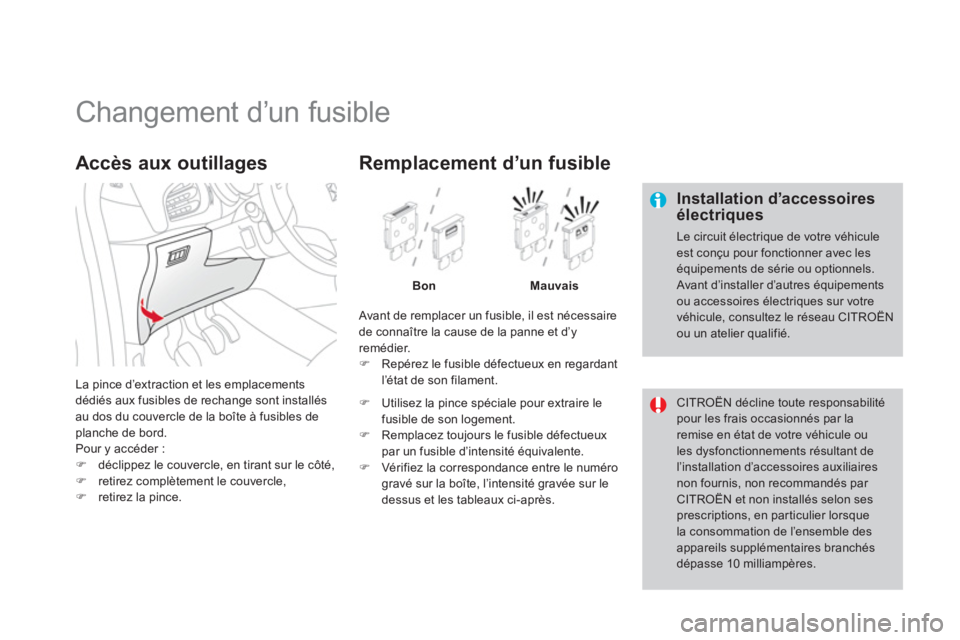

Changement d’un fusible

Installation d’acc essoiresélectriques

Le circuit électrique de votre véhicule est conçu pour fonctionner avec leséquipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votrevéhicule, consultez le réseau CITROËN ou un atelier qualifié.

CITROËN décline toute responsabilitépour les frais occasionnés par la
remise en état de votre véhicule oules dysfonctionnements résultant de l’installation d’accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon sesprescriptions, en par ticulier lorsquela consommation de l’ensemble desappareils supplémentaires branchés dépasse 10 milliampères. La
pince d’extraction et les emplacements
dédiés aux fusibles de rechange sont installés au dos du couvercle de la boîte à fusibles deplanche de bord.
Pour y accéder : )déclippez le couvercle, en tirant sur le côté,)retirez complètement le couvercle, )retirez la pince.
Accès aux outillages

Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d’yremédier. ) Repérez le fusible défectueux en regardant l’état de son filament.


Remplacement d’un fusible
BonMauvais
)
Utilisez la pince spéciale pour extraire lefusible de son logement.)
Remplacez toujours le fusible défectueux par un fusible d’intensité équivalente. )
Vér ifiez la correspondance entre le numéro gravé sur la boîte, l’intensité gravée sur le
dessus et les tableaux ci-après.

215
Informations pratiques

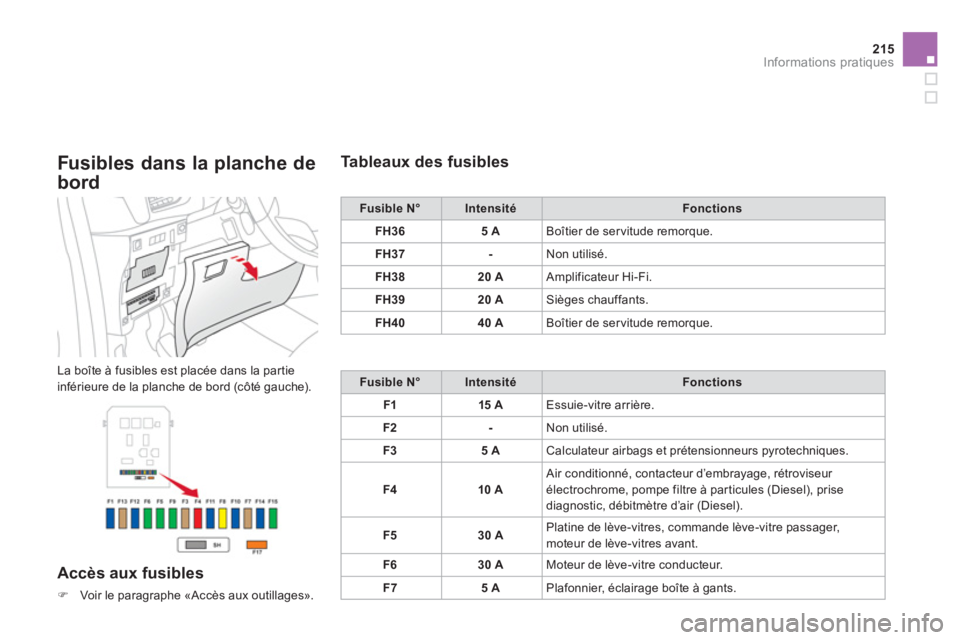

Fusibles dans la planche de
bord

La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).

Accès aux fusibles
)Voir le paragraphe «Accès aux outillages».

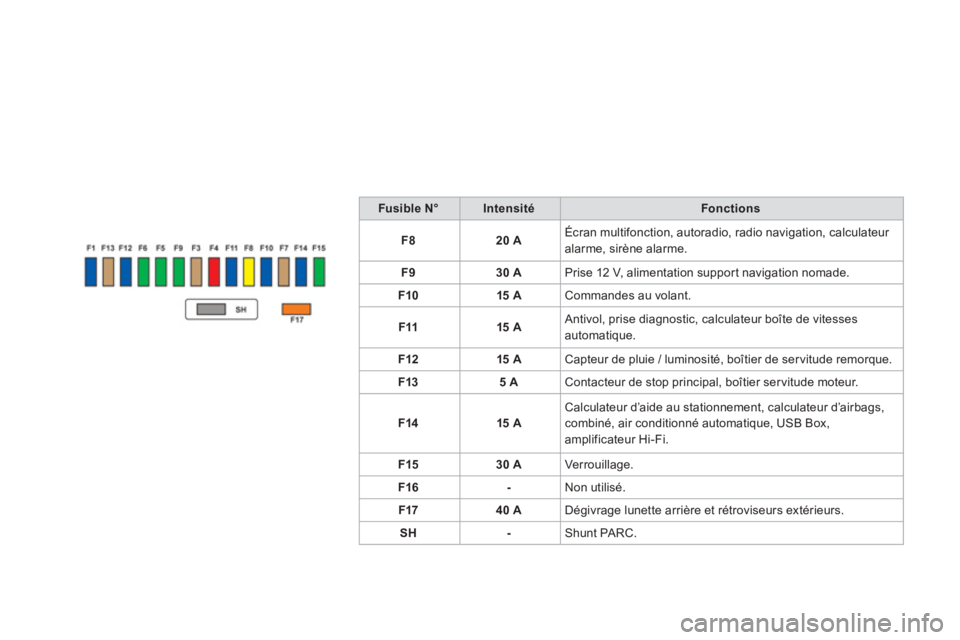

Tableaux des fusibles
Fusible N°IntensitéFonctions
FH3
65 ABoîtier de ser vitude remorque.
FH37
-Non utilisé.
FH3
820 A Amplificateur Hi-Fi.
FH3
920 ASièges chauffants.
FH40
40 ABoîtier de ser vitude remorque.
Fusible N°IntensitéFonctions
F115 AEssuie-vitre arrière.
F2-Non utilisé.
F
35 ACalculateur airbags et prétensionneurs pyrotechniques.
F410 A Air conditionné, contacteur d’embrayage, rétroviseur électrochrome, pompe filtre à par ticules (Diesel), prise
diagnostic, débitmètre d’air (Diesel).
F5
30 APlatine de lève-vitres, commande lève-vitre passager,moteur de lève-vitres avant.
F
630 AMoteur de lève-vitre conducteur.
F7 5
APlafonnier, éclairage boîte à gants.

Fusible N°IntensitéFonctions
F
820 AÉcran multifonction, autoradio, radio navigation, calculateur alarme, sirène alarme.
F
930 APrise 12 V, alimentation suppor t navigation nomade.
F1
015 ACommandes au volant.
F1
115 A Antivol, prise diagnostic, calculateur boîte de vitessesautomatique.
F12 15
ACapteur de pluie / luminosité, boîtier de ser vitude remorque.
F1
35 AContacteur de stop principal, boîtier ser vitude moteur.
F1415 ACalculateur d’aide au stationnement, calculateur d’airbags,combiné, air conditionné automatique, USB Box, amplificateur Hi-Fi.
F1
530 AVer rouillage.
F16
-Non utilisé.
F1740 ADégivrage lunette arrière et rétroviseurs extérieurs.
S
H-Shunt PARC.

217Informations pratiques

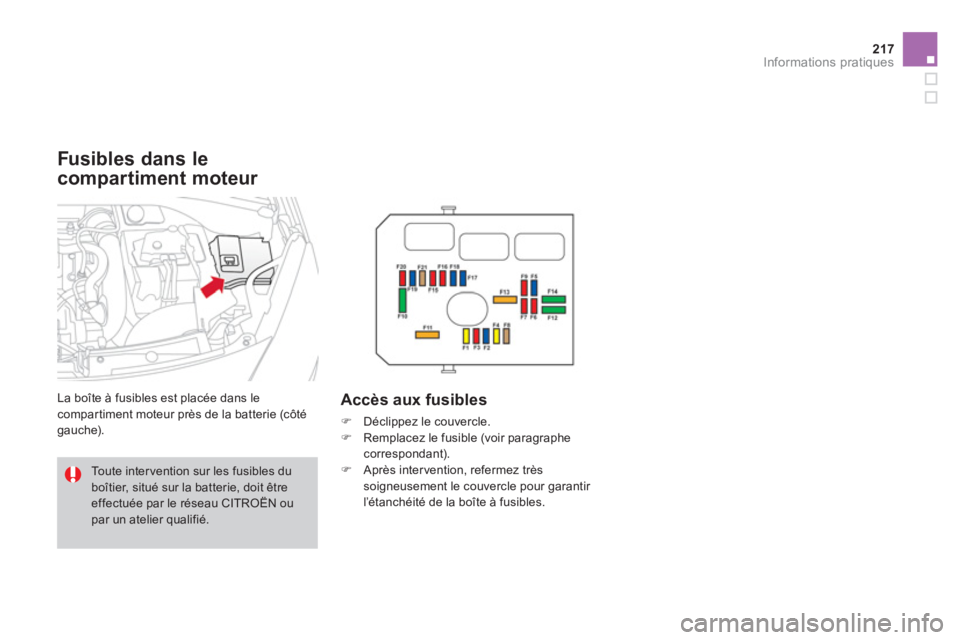

Fusibles dans le
compartiment moteur

La boîte à fusibles est placée dans lecompar timent moteur près de la batterie (côté
gauche).
Accès aux fusibles
)
Déclippez le couvercle.
)
Remplacez le fusible (voir paragraphecorrespondant). )
Après inter vention, refermez trèssoigneusement le couvercle pour garantir l’étanchéité de la boîte à fusibles.

Toute intervention sur les fusibles du boîtier, situé sur la batterie, doit être effectuée par le réseau CITROËN oupar un atelier qualifié.

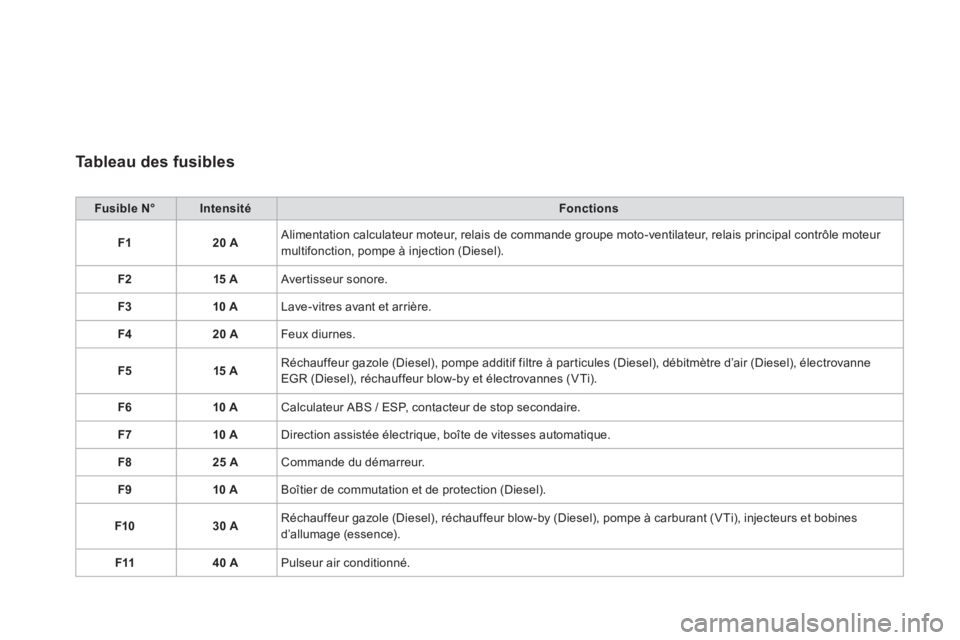

Tableau des fusibles
Fusible N°IntensitéFonctions
F120 A Alimentation calculateur moteur, relais de commande groupe moto-ventilateur, relais principal contrôle moteur
multifonction, pompe à injection (Diesel).
F
215 A Avertisseur sonore.
F
310 A Lave-vitres avant et arrière.
F420 A Feux diurnes.
F
515 A Réchauffeur gazole (Diesel), pompe additif filtre à par ticules (Diesel), débitmètre d’air (Diesel), électrovanne
EGR (Diesel), réchauffeur blow-by et électrovannes (VTi).
F
610 A Calculateur ABS / ESP, contacteur de stop secondaire.
F
710 A Direction assistée électrique, boîte de vitesses automatique.
F
825 A Commande du démarreur.
F9
10 A Boîtier de commutation et de protection (Diesel).
F10
30 A Réchauffeur gazole (Diesel), réchauffeur blow-by (Diesel), pompe à carburant (VTi), injecteurs et bobines
d’allumage (essence).
F1140 A
Pulseur air conditionné.
