CITROEN DS3 2015 InstruktionsbÖcker (in Swedish)

219
Ds3_sv_Chap10_info-pratiques_ed01-2014

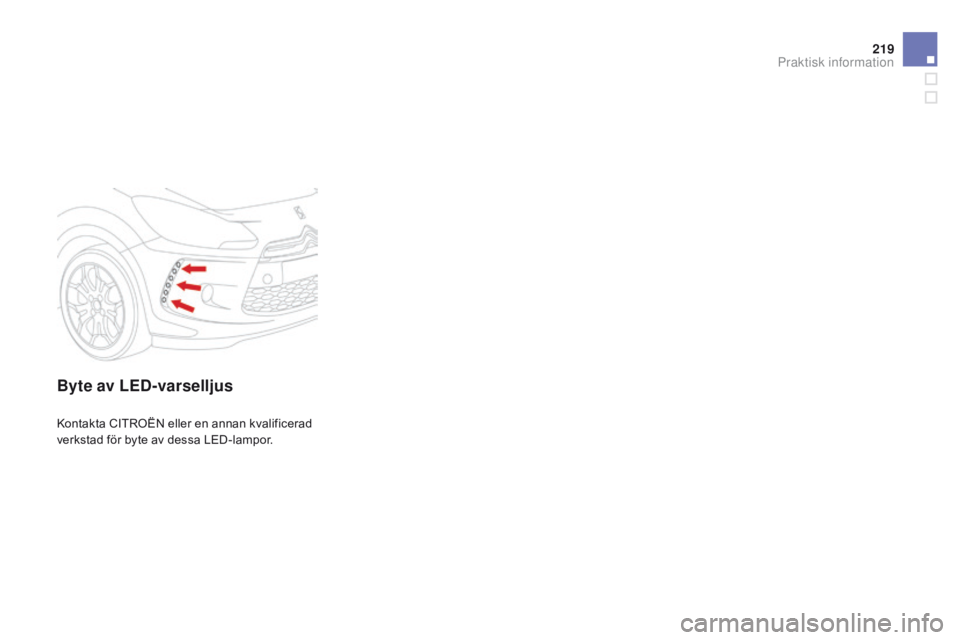

Byte av LED-varselljus
kontakta CIt roËn eller en annan kvalificerad
verkstad för byte av dessa LED-lampor.
Praktisk information

Ds3_sv_Chap10_info-pratiques_ed01-2014
1. Bromsljus / positionsljus (P21/5W).
2. P
ositionsljus (P5W).
3.

B
linkers (PY21W gul).
4.

D
imljus, vänster sida (PR21W röd).
B

ackljus, höger sida (P21W).

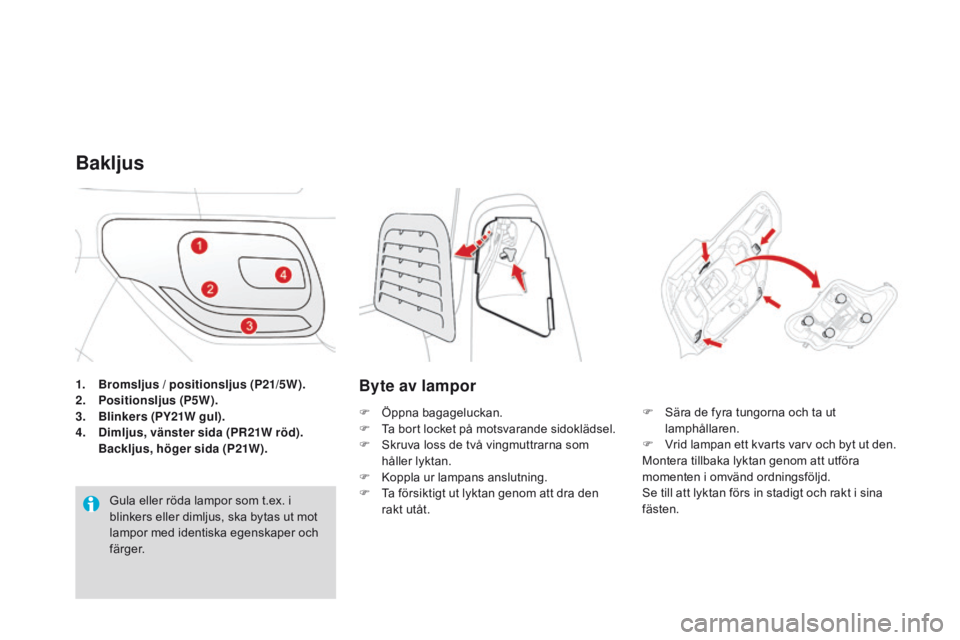

Bakljus
Gula eller röda lampor som t.ex. i
blinkers eller dimljus, ska bytas ut mot
lampor med identiska egenskaper och
färger.
Byte av lampor
F Öppna bagageluckan.
F ta b ort locket på motsvarande sidoklädsel.
F
s
k
ruva loss de två vingmuttrarna som
håller lyktan.
F
k
o
ppla ur lampans anslutning.
F
t
a f
örsiktigt ut lyktan genom att dra den
rakt utåt. F
sä ra de fyra tungorna och ta ut
lamphållaren.
F

V
rid lampan ett kvarts varv och byt ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
se t

ill att lyktan förs in stadigt och rakt i sina
fästen.

221
Ds3_sv_Chap10_info-pratiques_ed01-2014
Byte av blinkersljus (4) och
dim- eller backljus (5)
F Vrid lampan ett kvarts varv och byt ut den.
Byte av positions- och bromsljus
med LED-lampor (dioder)
Vid byte av denna typ av LED-lampa ska du
vända dig till en CIt
roËn -verkstad eller en
annan kvalificerad verkstad.

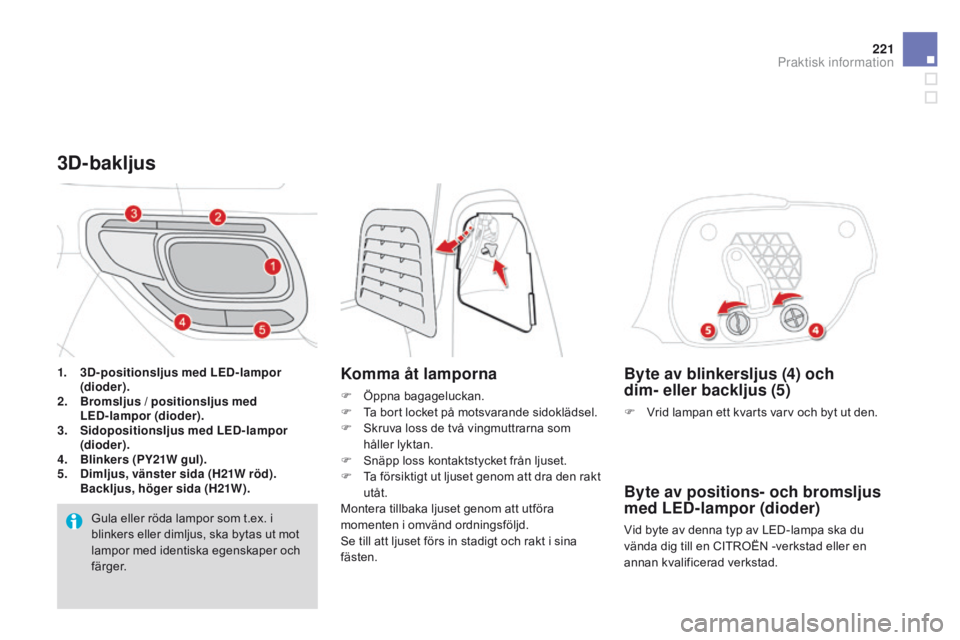

3D-bakljus
Komma åt lamporna
F Öppna bagageluckan.
F ta b ort locket på motsvarande sidoklädsel.
F
s
k
ruva loss de två vingmuttrarna som
håller lyktan.
F
s
n
äpp loss kontaktstycket från ljuset.
F
t
a f
örsiktigt ut ljuset genom att dra den rakt
utåt.
Montera tillbaka ljuset genom att utföra
momenten i omvänd ordningsföljd.
se t

ill att ljuset förs in stadigt och rakt i sina
fästen.
1.
3D

-positionsljus med LED-lampor
(dioder).
2.
B
romsljus / positionsljus med
LED-lampor (dioder).
3.
S

idopositionsljus med LED-lampor
(dioder).
4.

B

linkers (PY21W gul).
5.

D

imljus, vänster sida (H21W röd).
B

ackljus, höger sida (H21W). Gula eller röda lampor som t.ex. i
blinkers eller dimljus, ska bytas ut mot
lampor med identiska egenskaper och
färger.
Praktisk information

Ds3_sv_Chap10_info-pratiques_ed01-2014

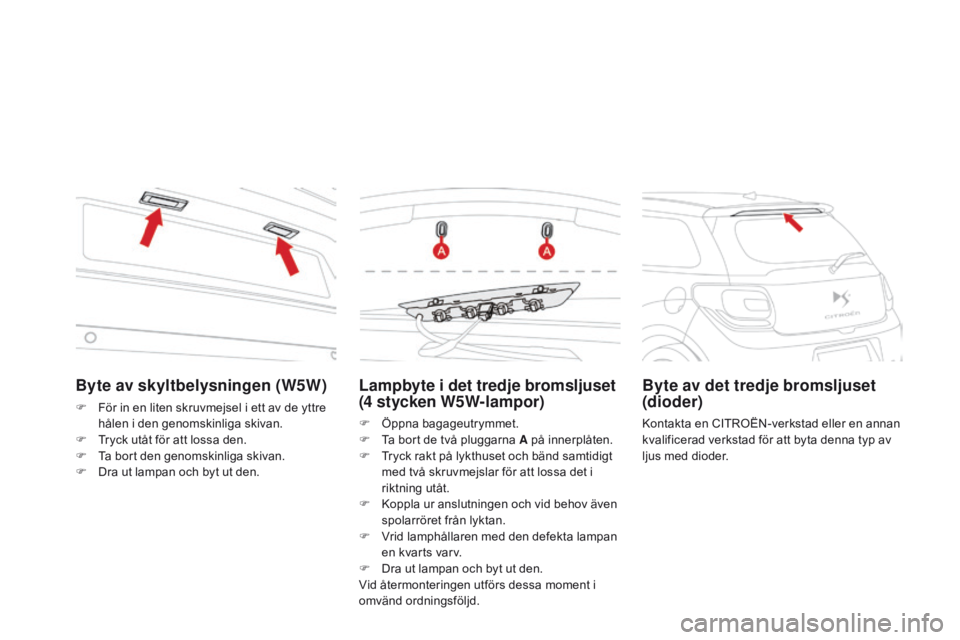

Lampbyte i det tredje bromsljuset
(4 stycken W5W-lampor)
F Öppna bagageutrymmet.
F
ta b ort de två pluggarna A på innerplåten.
F
t
r
yck rakt på lykthuset och bänd samtidigt
med två skruvmejslar för att lossa det i
riktning utåt.
F
k
o
ppla ur anslutningen och vid behov även
spolarröret från lyktan.
F

V
rid lamphållaren med den defekta lampan
en kvarts varv.
F

D
ra ut lampan och byt ut den.
Vid återmonteringen utförs dessa moment i
omvänd ordningsföljd.
Byte av det tredje bromsljuset
(dioder)
kontakta en CIt roËn- verkstad eller en annan
kvalificerad verkstad för att byta denna typ av
ljus med dioder.
Byte av skyltbelysningen (W5W)
F För in en liten skruvmejsel i ett av de yttre hålen i den genomskinliga skivan.
F
t
r
yck utåt för att lossa den.
F
t
a b
ort den genomskinliga skivan.
F

D
ra ut lampan och byt ut den.

223
Ds3_sv_Chap10_info-pratiques_ed01-2014

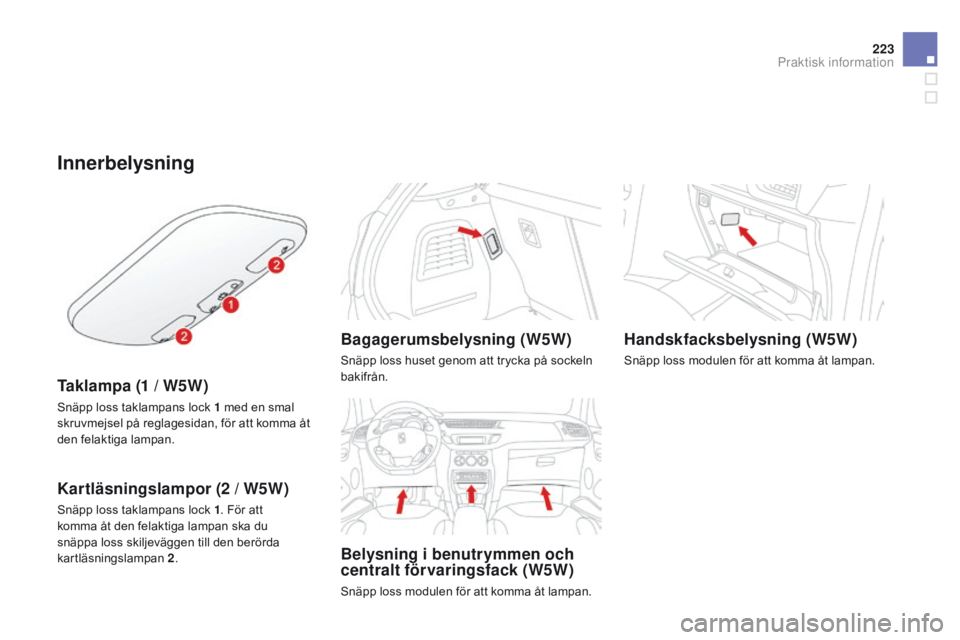

Innerbelysning
Taklampa (1 / W5W)
snäpp loss taklampans lock 1 med en smal
skruvmejsel på reglagesidan, för att komma åt
den felaktiga lampan.
Kartläsningslampor (2 / W5W)
snäpp loss taklampans lock 1 . För att
komma åt den felaktiga lampan ska du
snäppa loss skiljeväggen till den berörda
kartläsningslampan 2.
Bagagerumsbelysning (W5W)
snäpp loss huset genom att trycka på sockeln
bakifrån.
Belysning i benutrymmen och
centralt förvaringsfack (W5W)
snäpp loss modulen för att komma åt lampan.
Handskfacksbelysning (W5W)
snäpp loss modulen för att komma åt lampan.
Praktisk information

Ds3_sv_Chap10_info-pratiques_ed01-2014

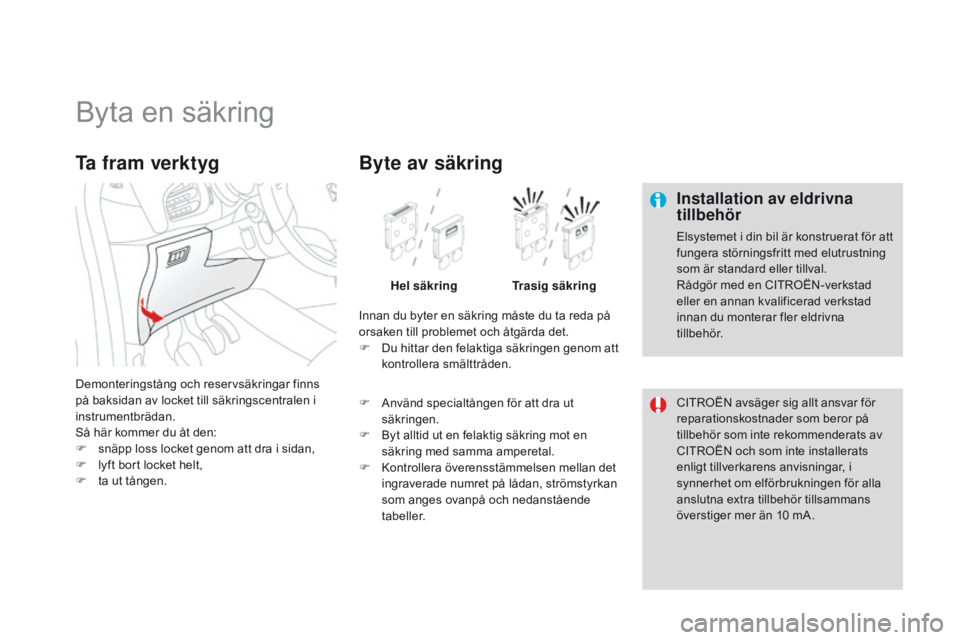

byta en säkring
Installation av eldrivna
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval.
rå

dgör med en CI
t
ro
Ën-
verkstad
eller en annan kvalificerad verkstad
innan du monterar fler eldrivna
tillbehör.
CI
t

ro
Ën
avsäger sig allt ansvar för
reparationskostnader som beror på
tillbehör som inte rekommenderats av
CI
t

ro
Ën
och som inte installerats
enligt tillverkarens anvisningar, i
synnerhet om elförbrukningen för alla
anslutna extra tillbehör tillsammans
överstiger mer än 10 mA.
Demonteringstång och reservsäkringar finns
på baksidan av locket till säkringscentralen i
instrumentbrädan.
så h

är kommer du åt den:
F

s

näpp loss locket genom att dra i sidan,
F

l

yft bort locket helt,
F

t

a ut tången.
Ta fram verktyg
Innan du byter en säkring måste du ta reda på
orsaken till problemet och åtgärda det.
F
D
u hittar den felaktiga säkringen genom att
kontrollera smälttråden.
Byte av säkring
Hel säkring Trasig säkring
F

A

nvänd specialtången för att dra ut
säkringen.
F
b
y
t alltid ut en felaktig säkring mot en
säkring med samma amperetal.
F
k
o
ntrollera överensstämmelsen mellan det
ingraverade numret på lådan, strömstyrkan
som anges ovanpå och nedanstående
tabeller.

225
Ds3_sv_Chap10_info-pratiques_ed01-2014
Säkringar i
instrumentbrädan
säkringscentralen har placerats i den undre
delen av instrumentbrädan (på vänster sida).
Komma åt säkringarna
F se avsnittet "ta f ram verktyg".
Säkringstabell
Säkring nr Amperetal Funktioner
FH36 5 A
re

läbox för släpvagn.
FH37 -Används inte.
FH38 20 AHiFi-förstärkare.
FH39 20 A
sä

tesvärme.
FH40 40 A
re

läbox för släpvagn.
Säkring nr Amperetal Funktioner
F1 15 A
bak

rutetorkare.
F2 -Används ej.
F3 5 ADator för airbagsystem och pyrotekniska bältessträckare.
F4 10 ALuftkonditionering, kopplingskontakt, bländningsskyddad
backspegel, pump partikelfilter (diesel), diagnosuttag,
luftmassemätare (diesel).
F5 30 A
re

glagepanel för fönsterhissar, reglage för fönsterhiss
passagerare, motor för fönsterhissar fram.
F6 30 AMotor för fönsterhiss på förarsidan.
F7 5 A
ta

klampa, handskfacksbelysning.
Praktisk information

Ds3_sv_Chap10_info-pratiques_ed01-2014
Säkring nr Amperetal Funktioner
F8 20 AMultifunktionsdisplay, bilradio, radio med
navigeringssystem, larmdator, larmsiren.
F9 30 A12-voltsuttag, matning mobil navigationsutrustning.
F10 15 A
ra

ttreglage.
F11 15 A
tän

dningslås, diagnosuttag, automatlådans
d a t o r.
F12 15 AGivare för regn/ljusstyrka, reläbox för släpvagn.
F13 5 AHuvudbromskontakt, motorns reläbox (
b

s
M
).
F14 15 ADator för parkeringshjälp, airbagdator,

instrumenttavla, automatisk luftkonditionering,
u

sb b
o
x, HiFi-förstärkare.
F15 30 ALås.
F16 -Används ej.
F17 40 A
bo

rttagning av is på bakruta och sidospeglar.
SH -PA
r

k
-
shunt.

227
Ds3_sv_Chap10_info-pratiques_ed01-2014

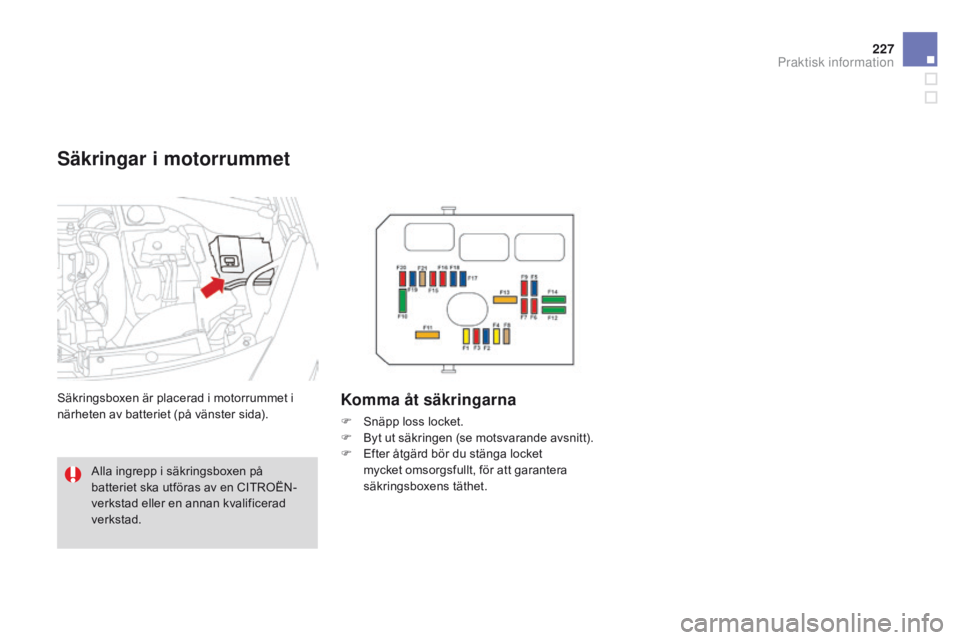

Säkringar i motorrummet
säkringsboxen är placerad i motorrummet i
närheten av batteriet (på vänster sida).Komma åt säkringarna
F snäpp loss locket.
F
by t ut säkringen (se motsvarande avsnitt).
F

E
fter åtgärd bör du stänga locket
mycket omsorgsfullt, för att garantera
säkringsboxens täthet.
Alla ingrepp i säkringsboxen på
batteriet ska utföras av en CI
t

ro
Ën-
v

erkstad eller en annan kvalificerad
verkstad.
Praktisk information

Ds3_sv_Chap10_info-pratiques_ed01-2014

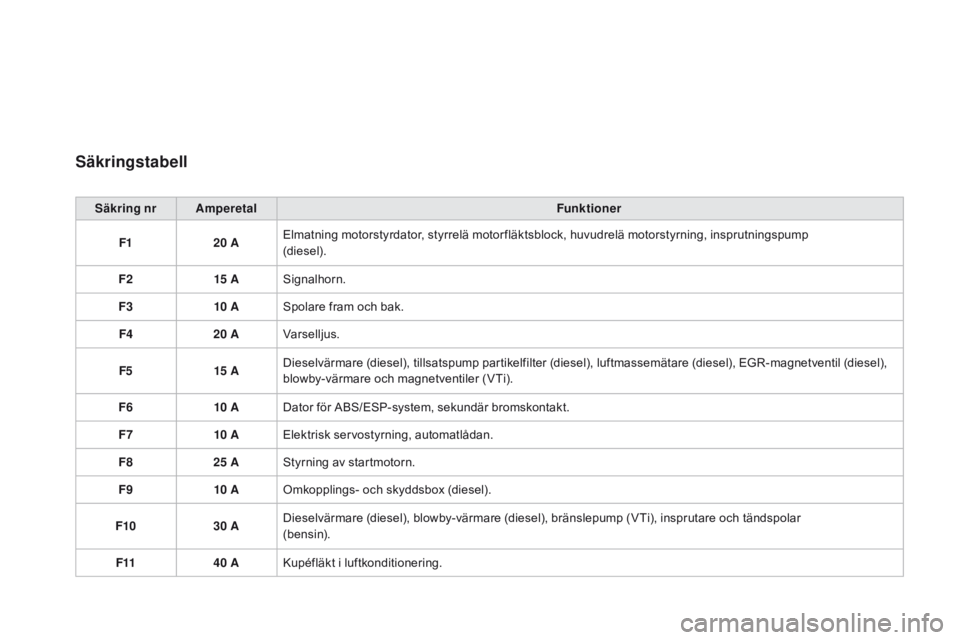

Säkringstabell
Säkring nr Amperetal Funktioner
F1 20 AElmatning motorstyrdator, styrrelä motor fläktsblock, huvudrelä motorstyrning, insprutningspump
(diesel).
F2 15 A
s

ignalhorn.
F3 10 A
sp

olare fram och bak.
F4 20 AVarselljus.
F5 15 ADieselvärmare (diesel), tillsatspump partikelfilter (diesel), luftmassemätare (diesel), EG
r-

magnetventil (diesel),
blowby-värmare och magnetventiler (V
ti

).
F6 10 ADator för A
b

s
/
E s
P
-system, sekundär bromskontakt.
F7 10 AElektrisk servostyrning, automatlådan.
F8 25 A
st

yrning av startmotorn.
F9 10 A
om

kopplings- och skyddsbox (diesel).
F10 30 ADieselvärmare (diesel), blowby-värmare (diesel), bränslepump (V
ti

), insprutare och tändspolar
(b e n s i n).
F11 40 A
ku

péfläkt i luftkonditionering.
