CITROEN DS3 2016 Instrukcja obsługi (in Polish)

149
DS3_pl_Chap06_securite_ed01-2015
Tablet dotykowy
F Nacisnąć przycisk MENU.
F W ybrać menu " Jazda".
F

N
a podstronie wybrać " Inicjalizacja
niedopom. opon ".
Wyświetla się komunikat z prośbą
o
potwierdzenie żądania ponownej inicjalizacji.
F

W
ybrać " Ta k" lub " Nie", a następnie
zatwierdzić.
K

omunikat potwierdza ponowną
inicjalizację. Nowe zapamiętane parametry ciśnienia
są traktowane przez system jako wartości
wzorcowe.Łańcuchy śniegowe
Nie należy ponownie inicjalizować
systemu po zamontowaniu lub
zdemontowaniu łańcuchów śniegowych.
Po każdej inter wencji dotyczącej
systemu należy sprawdzić ciśnienie
we wszystkich czterech oponach,
a
następnie zainicjować system.
Alarm z powodu niskiego ciśnienia
w
ogumieniu jest wiarygodny tylko wtedy,
gdy żądana jest ponowna inicjalizacja
systemu przy prawidłowo wyregulowanym
ciśnieniu we wszystkich czterech oponach.
Nieprawidłowe
działanie
Miganie, a następnie ciągłe świecenie kontrolki
niskiego ciśnienia w połączeniu z zapaleniem
się kontrolki "Service" wskazuje na wadliwe
działanie systemu.
W tym przypadku nadzór ciśnienia w

o
gumieniu
nie jest już zapewniony.
Należy sprawdzić system w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Bezpieczeństwo

Systemy wspomagania hamowania
Dodatkowe systemy pomagające Państwu
bezpiecznie i skutecznie zahamować
w sytuacjach niebezpiecznych:
-

s
ystem zapobiegający blokadzie kół (ABS),
-

e
lektroniczny rozdzielacz siły hamowania
(REF),
-

s
ystem pomocy przy hamowaniu
awaryjnym (AFU).System zapobiegający
blokadzie kół i
elektroniczny rozdział siły
hamowania
Systemy współpracują ze sobą w celu
zwiększenia stabilności i zwrotności samochodu
podczas hamowania, w
szczególności na złej
lub śliskiej nawierzchni.
Aktywacja
System zapobiegający blokadzie kół zaczyna
działać automatycznie wtedy, gdy pojawia się
ryzyko zablokowania kół.
Normalne działanie układu ABS objawia się
lekkimi drganiami pedału hamulca.
W przypadku hamowania awaryjnego
wcisnąć bardzo mocno pedał hamulca,
nie zmniejszając nawet na chwilę siły
nacisku na niego.
Nieprawidłowe działanie systemu
Zapalenie się tej kontrolki, zespolonej
z kontrolkami STOP i ABS,
oraz towarzyszący temu sygnał
dźwiękowy i informacja na ekranie oznaczają
nieprawidłowe działanie elektronicznego
rozdzielacza siły hamowania, co może być
przyczyną utraty kontroli nad pojazdem
w

momencie hamowania.
Należy natychmiast zatrzymać samochód
z

zachowaniem środków bezpieczeństwa. W przypadku zmiany kół (opon i felg)
należy zwrócić uwagę, czy są one
zgodne z zaleceniami producenta.
Zapalenie się tej kontrolki i towarzyszący
temu sygnał dźwiękowy oraz informacja
tekstowa na ekranie oznaczają
nieprawidłowe działanie systemu zapobiegającego
blokadzie kół, co może być przyczyną utraty kontroli
nad pojazdem w momencie hamowania.
W obu przypadkach skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.

151
DS3_pl_Chap06_securite_ed01-2015
Pomoc przy hamowaniu awaryjnym
System ten umożliwia w nagłych przypadkach
szybsze osiągnięcie optymalnego ciśnienia
w układzie hamulcowym i tym samym
skrócenie drogi hamowania.
Aktywacja
System włącza się przy szybkim wciśnięciu
pedału hamulca.
Jego działanie zmniejsza opór pedału
i
zwiększa skuteczność hamowania.
W razie hamowania awaryjnego należy
bardzo mocno wcisnąć i przytrzymać
pedał.
Systemy kontroli trakcji (ESP)
System zapobiegający poślizgowi
kół (ASR) oraz dynamiczna
kontrola stabilności (CDS)
System zapobiegający poślizgowi kół poprawia
zwrotność w celu uniknięcia poślizgu kół,
sterując hamulcami napędzanych kół oraz
silnikiem.
Dynamiczna kontrola stabilności steruje
hamulcem jednego lub kilku kół, aby
w
granicach praw fizyki wyrównać tor jazdy
samochodu żądany przez kierowcę.Włączenie
Systemy włączają się automatycznie po
każdym uruchomieniu silnika.
Systemy uruchamiają się w przypadku utraty
przyczepności lub niekontrolowanej zmiany
toru jazdy.
Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Bezpieczeństwo

Wyłączenie
W ekstremalnych warunkach (głęboki śnieg,
błoto...), w przypadku bezskutecznych prób
ruszenia z miejsca, korzystne może się
okazać wyłączenie systemów, aby pozwolić na
ślizganie się kół i odzyskać przyczepność.
F
N
acisnąć ten przycisk znajdujący się po
lewej stronie przy kierownicy.
Zapalenie się kontrolki przycisku oznacza
wyłączenie systemów.
Ponowne włączenie
Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50 km/h (oprócz
silników benzynowych 1,6 l (THP 155,
THP 150, THP 160) i R ACING).
F

A
by ręcznie przywrócić działanie
systemów, należy ponownie nacisnąć
ten przycisk.
Usterka działania
Systemy CDS/ASR zwiększają
bezpieczeństwo podczas normalnej jazdy,
ale nie powinny zachęcać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
Prawidłowe funkcjonowanie systemów jest
zapewnione pod warunkiem przestrzegania
zaleceń konstruktora dotyczących:
- kół (opon i felg),- części składowych układu hamulcowego,
- elementów i podzespołów elektronicznych,
- procedur montażu i napraw.
Po zderzeniu sprawdzić te systemy
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Zapalenie się tej kontrolki w zestawie
w skaźników oraz kontrolki
przycisku, którym towarzyszy sygnał
dźwiękowy oraz komunikat, oznacza
nieprawidłowe działanie systemów.
Przeprowadzić kontrolę w ASO sieci
CITROËN lub w warsztacie specjalistycznym.

153
DS3_pl_Chap06_securite_ed01-2015

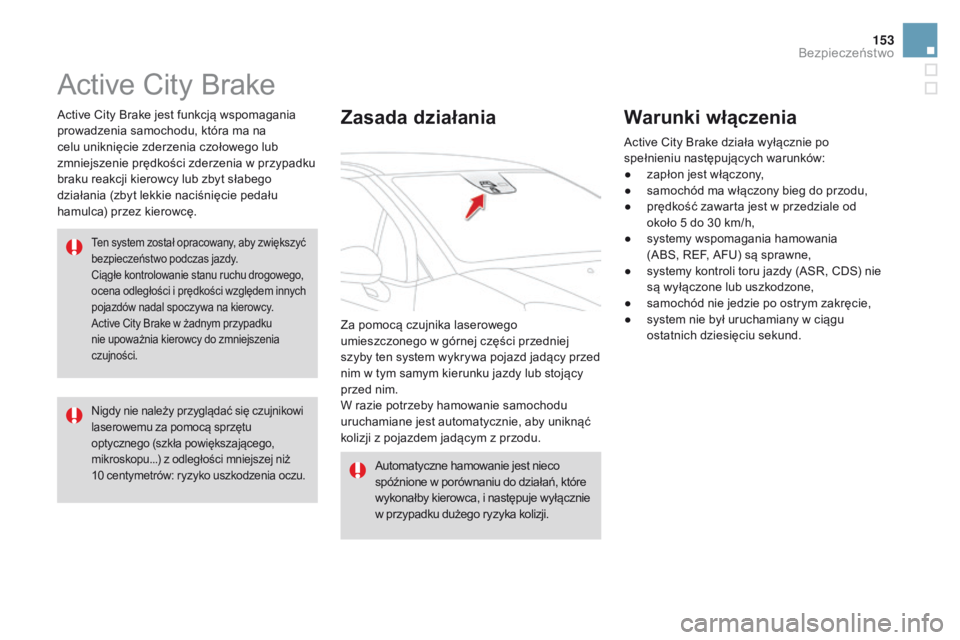

Active City Brake
Active City Brake jest funkcją wspomagania
prowadzenia samochodu, która ma na
celu uniknięcie zderzenia czołowego lub
zmniejszenie prędkości zderzenia w przypadku
braku reakcji kierowcy lub zbyt słabego
działania (zbyt lekkie naciśnięcie pedału
hamulca) przez kierowcę.
Ten system został opracowany, aby zwiększyć
bezpieczeństwo podczas jazdy.
Ciągłe kontrolowanie stanu ruchu drogowego,
ocena odległości i prędkości względem innych
pojazdów nadal spoczywa na kierowcy.
Active City Brake w żadnym przypadku
nie upoważnia kierowcy do zmniejszenia
czujności.
Nigdy nie należy przyglądać się czujnikowi
laserowemu za pomocą sprzętu
optycznego (szkła powiększającego,
mikroskopu...) z odległości mniejszej niż
10 centymetrów: ryzyko uszkodzenia oczu.
Automatyczne hamowanie jest nieco
spóźnione w porównaniu do działań, które
wykonałby kierowca, i następuje wyłącznie
w przypadku dużego ryzyka kolizji.
Zasada działania
Za pomocą czujnika laserowego
umieszczonego w górnej części przedniej
szyby ten system wykrywa pojazd jadący przed
nim w tym samym kierunku jazdy lub stojący
przed nim.
W razie potrzeby hamowanie samochodu
uruchamiane jest automatycznie, aby uniknąć
kolizji z pojazdem jadącym z przodu.
Warunki włączenia
Active City Brake działa wyłącznie po
spełnieniu następujących warunków:
●

z
apłon jest włączony,
●

s
amochód ma włączony bieg do przodu,
●

p
rędkość zawarta jest w przedziale od
około 5 do 30 km/h,
●

s
ystemy wspomagania hamowania
(ABS, REF, AFU) są sprawne,
●

s
ystemy kontroli toru jazdy (ASR, CDS) nie
są wyłączone lub uszkodzone,
●

s
amochód nie jedzie po ostrym zakręcie,
●

s
ystem nie był uruchamiany w ciągu
ostatnich dziesięciu sekund.
Bezpieczeństwo

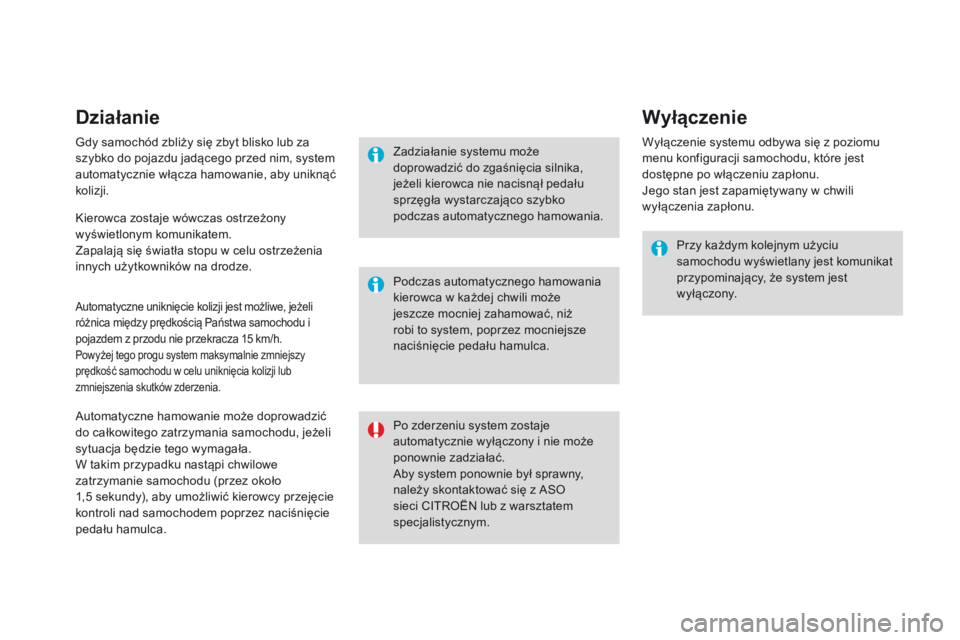

Działanie
Gdy samochód zbliży się zbyt blisko lub za
szybko do pojazdu jadącego przed nim, system
automatycznie włącza hamowanie, aby uniknąć
kolizji.
Automatyczne uniknięcie kolizji jest możliwe, jeżeli
różnica między prędkością Państwa samochodu i
pojazdem z przodu nie przekracza 15 km/h.
Powyżej tego progu system maksymalnie zmniejszy
prędkość samochodu w celu uniknięcia kolizji lub
zmniejszenia skutków zderzenia.
Automatyczne hamowanie może doprowadzić
do całkowitego zatrzymania samochodu, jeżeli
sytuacja będzie tego wymagała.
W takim przypadku nastąpi chwilowe
zatrzymanie samochodu (przez około
1,5 sekundy), aby umożliwić kierowcy przejęcie
kontroli nad samochodem poprzez naciśnięcie
pedału hamulca. Kierowca zostaje wówczas ostrzeżony
wyświetlonym komunikatem.
Zapalają się światła stopu w celu ostrzeżenia
innych użytkowników na drodze.
Po zderzeniu system zostaje
automatycznie wyłączony i nie może
ponownie zadziałać.
Aby system ponownie był sprawny,
należy skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym. Podczas automatycznego hamowania
kierowca w każdej chwili może
jeszcze mocniej zahamować, niż
robi to system, poprzez mocniejsze
naciśnięcie pedału hamulca. Zadziałanie systemu może
doprowadzić do zgaśnięcia silnika,
jeżeli kierowca nie nacisnął pedału
sprzęgła wystarczająco szybko
podczas automatycznego hamowania.
Wyłączenie
Wyłączenie systemu odbywa się z poziomu
menu konfiguracji samochodu, które jest
dostępne po włączeniu zapłonu.
Jego stan jest zapamiętywany w chwili
wyłączenia zapłonu.Przy każdym kolejnym użyciu
samochodu wyświetlany jest komunikat
przypominający, że system jest
wyłączony.

155
DS3_pl_Chap06_securite_ed01-2015

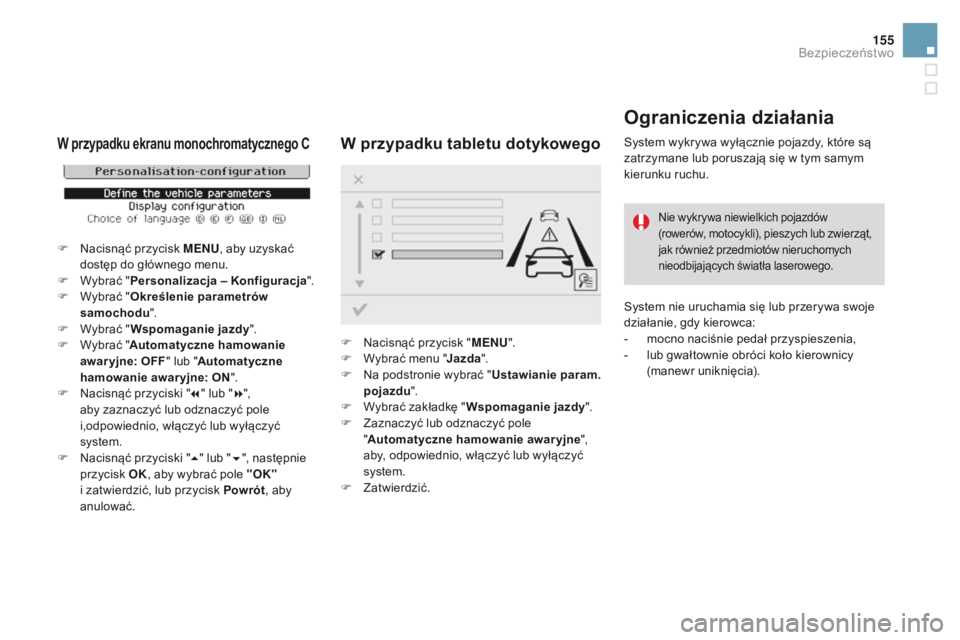

Ograniczenia działania
System wykrywa wyłącznie pojazdy, które są
zatrzymane lub poruszają się w tym samym
kierunku ruchu.
Nie wykrywa niewielkich pojazdów
(rowerów, motocykli), pieszych lub zwierząt,
jak również przedmiotów nieruchomych
nieodbijających światła laserowego.
System nie uruchamia się lub przerywa swoje
działanie, gdy kierowca:
-
m
ocno naciśnie pedał przyspieszenia,
-

l
ub gwałtownie obróci koło kierownicy
(manewr uniknięcia).
W przypadku ekranu monochromatycznego C
F Nacisnąć przycisk MENU , aby uzyskać
dostęp do głównego menu.
F

W
ybrać " Personalizacja – Konfiguracja ".
F

W
ybrać " Określenie parametrów
samochodu ".
F

W
ybrać " Wspomaganie jazdy".
F

W
ybrać " Automatyczne hamowanie
awaryjne: OFF " lub "Automatyczne
hamowanie awar yjne: ON ".
F

N
acisnąć przyciski " 7" lub " 8",
aby zaznaczyć lub odznaczyć pole
i,odpowiednio, włączyć lub wyłączyć
system.
F

N
acisnąć przyciski " 5" lub " 6", następnie
przycisk OK , aby wybrać pole "OK"
i
zatwierdzić, lub przycisk Powrót , aby
anulować.
W przypadku tabletu dotykowego
F Nacisnąć przycisk " MENU".
F W ybrać menu " Jazda".
F

N
a podstronie wybrać " Ustawianie param.
pojazdu ".
F

W
ybrać zakładkę " Wspomaganie jazdy".
F

Z
aznaczyć lub odznaczyć pole
" Automatyczne hamowanie awar yjne",
aby, odpowiednio, włączyć lub wyłączyć
system.
F

Z
atwierdzić.
Bezpieczeństwo

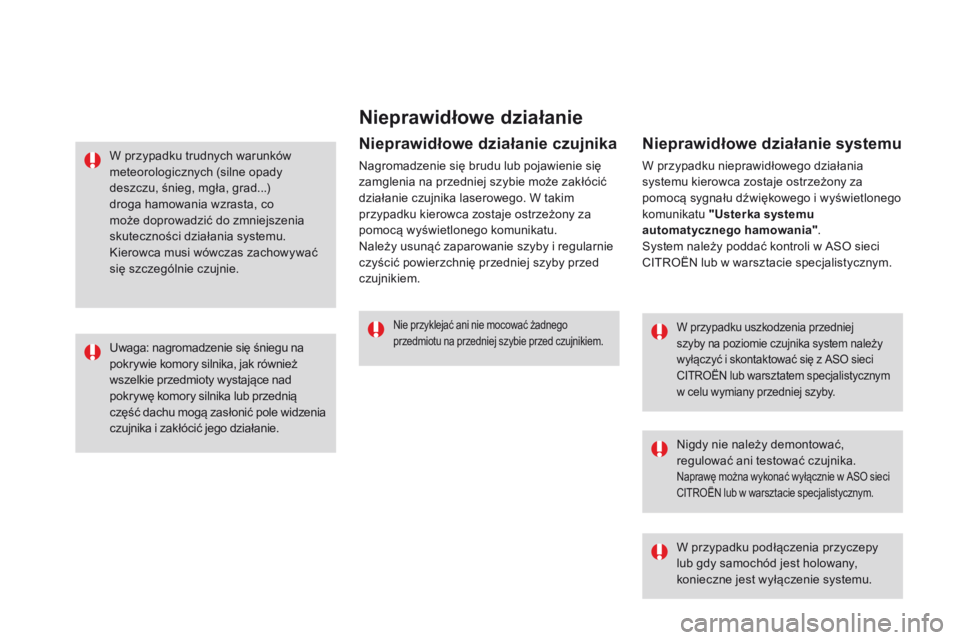

Nieprawidłowe działanie
W przypadku uszkodzenia przedniej
szyby na poziomie czujnika system należy
wyłączyć i skontaktować się z ASO sieci
CITROËN lub warsztatem specjalistycznym
w celu wymiany przedniej szyby.
Nigdy nie należy demontować,
regulować ani testować czujnika.
Naprawę można wykonać wyłącznie w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
W przypadku podłączenia przyczepy
lub gdy samochód jest holowany,
konieczne jest wyłączenie systemu.
Nie przyklejać ani nie mocować żadnego
przedmiotu na przedniej szybie przed czujnikiem.
Nieprawidłowe działanie czujnika
Nagromadzenie się brudu lub pojawienie się
zamglenia na przedniej szybie może zakłócić
działanie czujnika laserowego. W takim
przypadku kierowca zostaje ostrzeżony za
pomocą wyświetlonego komunikatu.
Należy usunąć zaparowanie szyby i regularnie
czyścić powierzchnię przedniej szyby przed
czujnikiem.
Nieprawidłowe działanie systemu
W przypadku nieprawidłowego działania
systemu kierowca zostaje ostrzeżony za
pomocą sygnału dźwiękowego i wyświetlonego
komunikatu "Usterka systemu
automatycznego hamowania" .
System należy poddać kontroli w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
W przypadku trudnych warunków
meteorologicznych (silne opady
deszczu, śnieg, mgła, grad...)
droga hamowania wzrasta, co
może doprowadzić do zmniejszenia
skuteczności działania systemu.
Kierowca musi wówczas zachowywać
się szczególnie czujnie.
Uwaga: nagromadzenie się śniegu na
pokrywie komory silnika, jak również
wszelkie przedmioty wystające nad
pokrywę komory silnika lub przednią
część dachu mogą zasłonić pole widzenia
czujnika i zakłócić jego działanie.

157
DS3_pl_Chap06_securite_ed01-2015

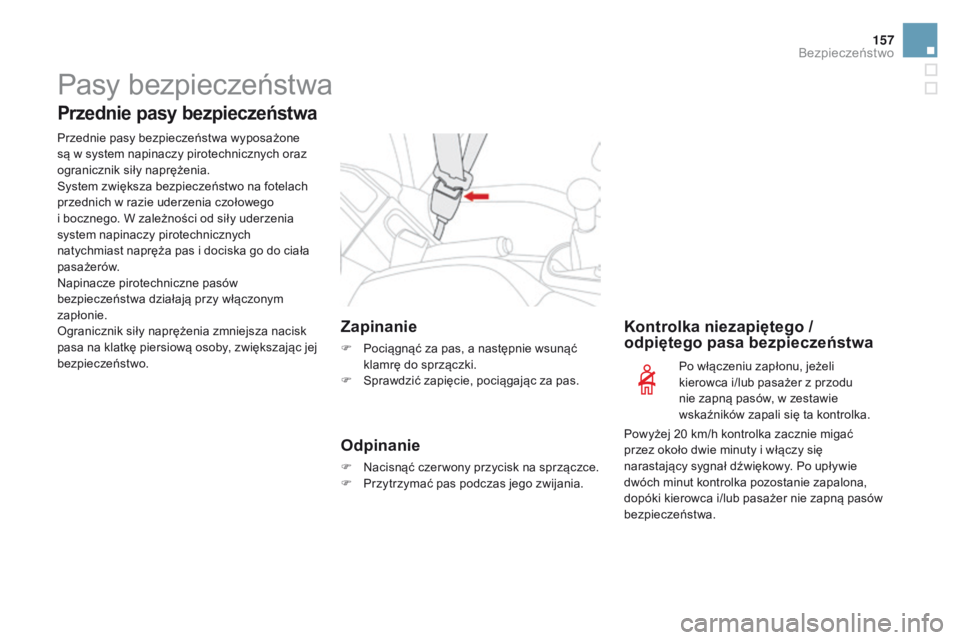

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i dociska go do ciała
pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając jej
bezpieczeństwo.
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Kontrolka niezapiętego /
odpiętego pasa bezpieczeństwa
Po włączeniu zapłonu, jeżeli
kierowca i/lub pasażer z przodu
nie zapną pasów, w zestawie
wskaźników zapali się ta kontrolka.
Powyżej 20 km/h kontrolka zacznie migać
przez około dwie minuty i włączy się
narastający sygnał dźwiękowy. Po upływie
dwóch minut kontrolka pozostanie zapalona,
dopóki kierowca i/lub pasażer nie zapną pasów
bezpieczeństwa.
Bezpieczeństwo

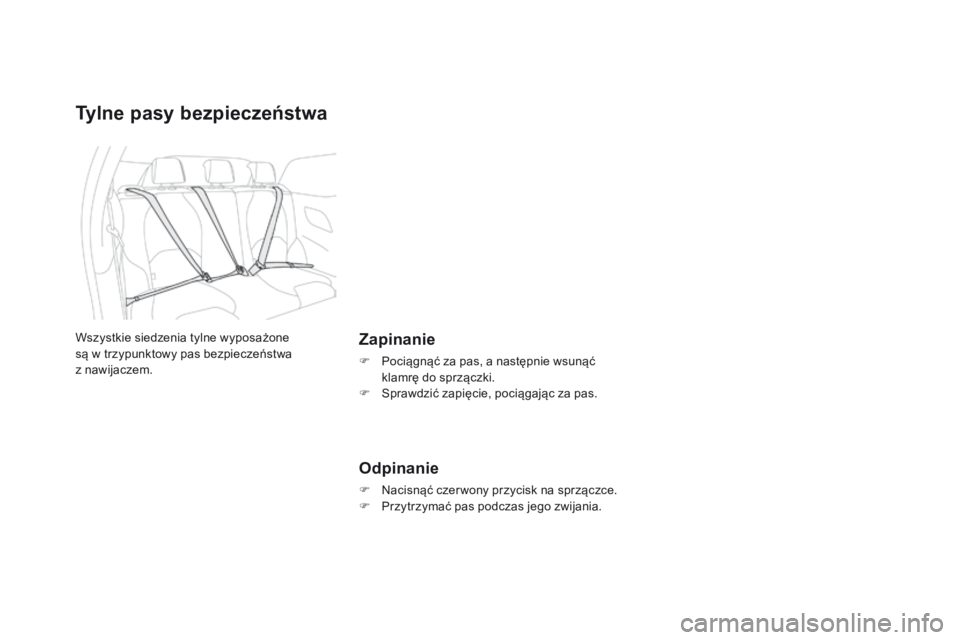

Tylne pasy bezpieczeństwa
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Wszystkie siedzenia tylne wyposażone
są w trzypunktowy pas bezpieczeństwa
z

nawijaczem.
