CITROEN DS3 2016 InstruksjonsbØker (in Norwegian)

209
DS3_no_Chap08_info-pratiques_ed01-2015
Skifte blinklys
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
F

D

rei pæreholderen en kvart omdreining og
ta den ut.
F

T

rekk ut pæren og skift den.
Ved tilbakemontering skal disse
arbeidsoperasjonene foretas i motsatt rekkefølge.
Skifte nærlys
F Ta av beskyttelsesdekslet ved å trekke i sluttstykket.
F

K
oble fra kontakten til pæren.
F

T
rekk fjærene tilside for å frigjøre pæren.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge.
Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig satt
på plass for å garantere at lykten er
helt tett.
Praktiske opplysninger

DS3_no_Chap08_info-pratiques_ed01-2015
Skifte fjernlysSkifte parklys
F Fjern dekslet ved å trekke i sluttstykket.
F
K oble kontakten fra pæren.
F

T
rekk fjærene tilside for å frigjøre pæren.
F

T
a ut pæren og skift den.
Ved tilbakemontering, utfør de samme
operasjonene i motsatt rekkefølge. F
F jern dekslet ved å trekke i sluttstykket.
F T rekk i pæreholderen ved å trykke på
sluttstykkene på begge sider.
F

T
rekk i pæren og skift den.
Ved tilbakemontering, foreta operasjonene i
motsatt rekkefølge.
LED-lys foran* / Xenon
* LED: lysende dioder. 1.
B
linklys (LED).
2.
P
arklys (LED).
3.
N
ærlys (Xenon).
4.
F
jernlys (LED / Xenon).
5.
K
jørelys (LED).
6.
T
åkelys (PSX24W).
For å skifte denne typen pærer (LED / Xenon),
ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted.

2 11
DS3_no_Chap08_info-pratiques_ed01-2015
For å kjøpe modulen, ta kontakt med CITROËN-forhandlernett eller et kvalifisert verksted.
Hvis du har problemer med å skifte disse pærene, kan du også konsultere CITROËN-
forhandlernett eller et kvalifisert verksted.
Skifte tåkelykter
F Få tilgang til tåkelyktene gjennom hullet som sitter under støtfangeren.
F

K
oble fra kontakten til den sorte
pæreholderen ved å trykke på øvre del av
sluttstykket.
F

T
a ut pæreholderen ved å trykke på de to
hektene (øverst og nederst).
F

Sk
ift modulen.
Ved tilbakemontering, foreta
arbeidsoperasjonene i motsatt rekkefølge.
Skifte sideblinklys og integrerte
blinklys
F Før en skrutrekker inn ved midten av
sideblinklyset, mellom blinklyset og speilsokkelen.
F Vipp på skrutrekkeren for å få ut sideblinklyset og
ta det ut.
F Koble fra kontakten til sideblinklyset.F Skift modulen.Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Denne modulen finner du hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted.
Skifte av kjørelys med DIODER
For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.
Praktiske opplysninger

DS3_no_Chap08_info-pratiques_ed01-2015
1. Bremselys/parklys (P21/5W).
2. Parklys (P5W).
3.
B

linklys (PY21W ravgul).
4.
T

åkelys, venstre side (PR21W rød)
R

yggelys, høyre side (P21W).
Baklys
Pærer med rav- eller rødfarge, slik
som blinklysene eller tåkelysene, skal
skiftes ut med pærer med identiske
farger og spesifikasjoner.
Skifte pærer
F Åpne bagasjerommet,
F F jern dekslet i korresponderende
sidebekledning,
F

L
øsne vingemutteren som fester pæren,
F

H
ekt av kontakten til lyset,
F

T
a lyset forsiktig ut ved å trekke det utover, F
S kill fra de fire tungestykkene og fjern
pæreholderen,
F

D
rei lyspæren en kvart omdreining og skift
den ut.
Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Påse at lysenheten føres rett inn i sporene.

213
DS3_no_Chap08_info-pratiques_ed01-2015
Skifte blinklys (4) og tåkelys eller
ryggelys (5)
F Drei pæren en kvart omdreining og skift den.
Skifte blinklys og LED bremselys
(dioder)
For utskifting av denne typen diode-pærer, ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
Baklys 3D
Tilgang til pærene
F Åpne bagasjerommet,
F F jern dekslet i korresponderende
sidebekledning.
F

L
øsne vingemutteren som fester pæren.
F

H
ekt av kontakten til lyset.
F

T
a lyset forsiktig ut ved å trekke det utover.
Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Påse at lysenheten føres rett inn i sporene.
1.
3

D LED-parklys (dioder).
2. LE
D-bremselys/ parklys (dioder).
3. L
ED-parklys på sidene (dioder).
4.
B

linklys (PY21W ravgul).
5.
T

åkelys, venstre side (H21W rød)
R

yggelys, høyre side (H21W).
Pærer med rav- eller rødfarge, slik
som blinklysene eller tåkelysene, skal
skiftes ut med pærer med identiske
farger og spesifikasjoner.
Praktiske opplysninger

DS3_no_Chap08_info-pratiques_ed01-2015
Skifte av høytsittende bremselys
(4 pærer W5W)
F Åpne bagasjerommet.
F
F jern de to proppene A som sitter i
bekledningen.
F

T
rykk på lykteenheten og vipp den opp
med to skrutrekkere for å ta den ut.
F

K
oble fra kontakten, og om nødvendig,
slangen til vindusspyleren.
F

D
rei pæreholderen til den defekte pæren
en kvart omdreining.
F

T
rekk i lykteenheten og skift pæren.
Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Skifte av høytsittende bremselys
(LED)
Ved utskifting av denne typen diodelys, ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
Skifte av pære i skiltlyset (W5W)
F Før en tynn skrutrekker inn i ett av hullene på utsiden av det gjennomsiktige dekslet.
F

S
kyv utover for å hekte av.
F

F
jern det gjennomsiktige dekslet.
F

T
rekk i pæren og skift den ut.

215
DS3_no_Chap08_info-pratiques_ed01-2015
Innvendig belysning
Ta k l y s (1/ W 5 W )
Hekt av dekslet til taklys 1 ved betjeningen
m ed en smal skrutrekker for å få tilgang til den
defekte pæren.
Kartleser (2/W5W)
Hekt av dekslet til taklyset 1 . For tilgang til
den defekte pæren, hekt av skilleveggen til
vedkommende kartleser 2 .
Belysning bagasjerom (W5W)
Hekt av huset ved å skyve sokkelen bakover.
Belysning fotbrønn og midtre
oppbevaringsrom (W5W)
Hekt av lampen for å komme til pæren.
Belysning hanskerom (W5W)
Hekt av huset for å komme til pæren.
Praktiske opplysninger

DS3_no_Chap08_info-pratiques_ed01-2015

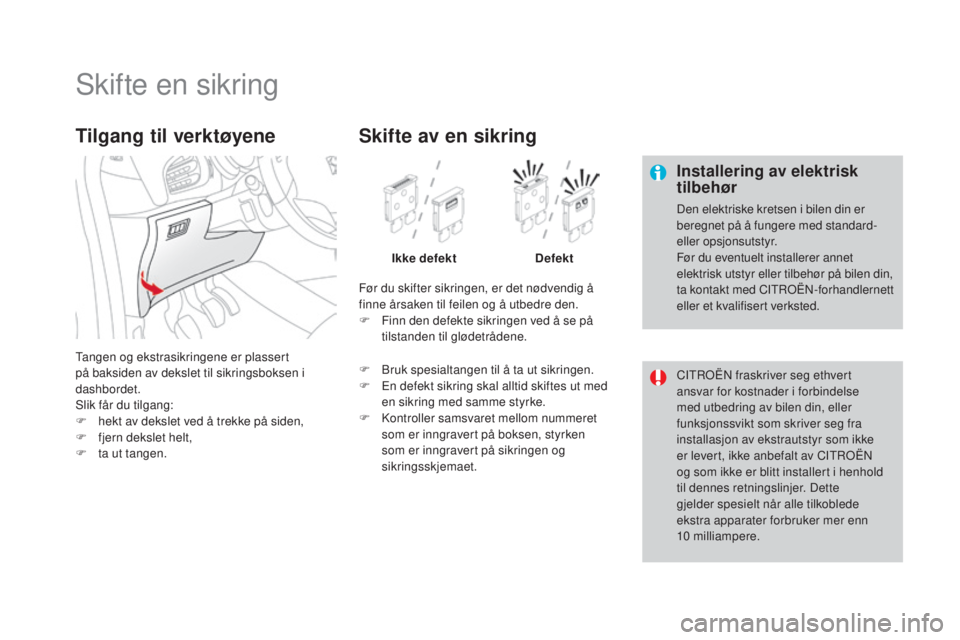

Skifte en sikring
Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din er
beregnet på å fungere med standard-
eller opsjonsutstyr.
Før du eventuelt installerer annet
elektrisk utstyr eller tilbehør på bilen din,
ta kontakt med CITROËN-forhandlernett
eller et kvalifisert verksted.
CITROËN fraskriver seg ethvert
ansvar for kostnader i forbindelse
med utbedring av bilen din, eller
funksjonssvikt som skriver seg fra
installasjon av ekstrautstyr som ikke
er levert, ikke anbefalt av CITROËN
og som ikke er blitt installert i henhold
til dennes retningslinjer. Dette
gjelder spesielt når alle tilkoblede
ekstra apparater forbruker mer enn
10

milliampere.
Tangen og ekstrasikringene er plassert
på baksiden av dekslet til sikringsboksen i
dashbordet.
Slik får du tilgang:
F

h

ekt av dekslet ved å trekke på siden,
F

f

jern dekslet helt,
F

t

a ut tangen.
Tilgang til verktøyene
Før du skifter sikringen, er det nødvendig å
finne årsaken til feilen og å utbedre den.
F
F
inn den defekte sikringen ved å se på
tilstanden til glødetrådene.
Skifte av en sikring
Ikke defekt Defekt
F

B

ruk spesialtangen til å ta ut sikringen.
F

E

n defekt sikring skal alltid skiftes ut med
en sikring med samme styrke.
F

K

ontroller samsvaret mellom nummeret
som er inngravert på boksen, styrken
som er inngravert på sikringen og
sikringsskjemaet.

217
DS3_no_Chap08_info-pratiques_ed01-2015

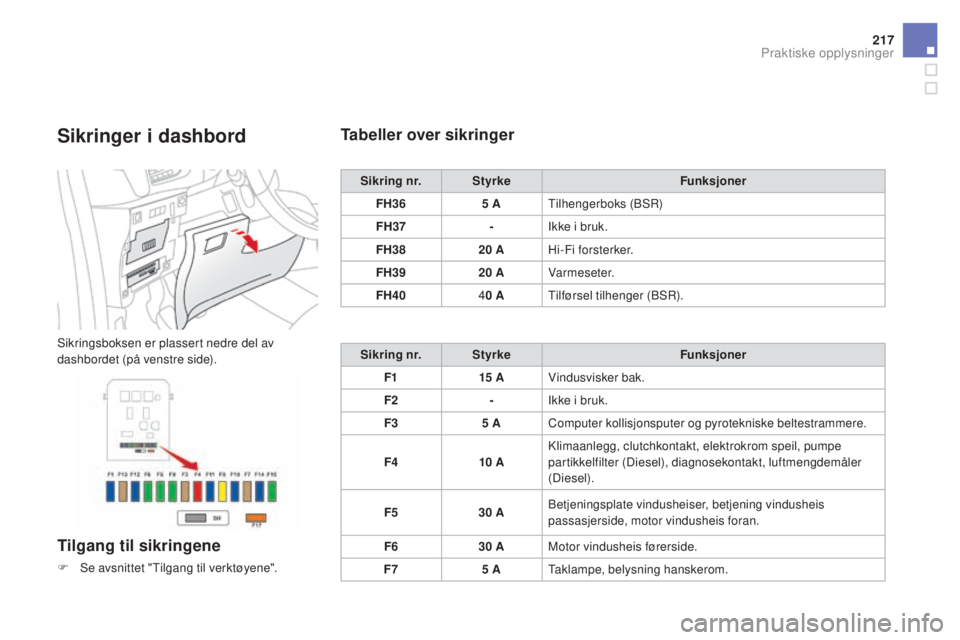

Sikringer i dashbord
Sikringsboksen er plassert nedre del av
dashbordet (på venstre side).
Tilgang til sikringene
F Se avsnittet "Tilgang til verktøyene".
Tabeller over sikringer
Sikring nr.Styrke Funksjoner
FH36 5 ATilhengerboks (BSR)
FH37 -Ikke i bruk.
FH38 20 AHi-Fi forsterker.
FH39 20 AVarmeseter.
FH40 40 A Tilførsel tilhenger (BSR).
Sikring nr. Styrke Funksjoner
F1 15 AVindusvisker bak.
F2 -Ikke i bruk.
F3 5 AComputer kollisjonsputer og pyrotekniske beltestrammere.
F4 10 AKlimaanlegg, clutchkontakt, elektrokrom speil, pumpe
partikkelfilter (Diesel), diagnosekontakt, luftmengdemåler
(Diesel).
F5 30 ABetjeningsplate vindusheiser, betjening vindusheis
passasjerside, motor vindusheis foran.
F6 30 AMotor vindusheis førerside.
F7 5 ATaklampe, belysning hanskerom.
Praktiske opplysninger

DS3_no_Chap08_info-pratiques_ed01-2015
Sikring nr.Styrke Funksjoner
F8 20 ADisplay for multifunksjoner, bilradio, radio navigasjon,
computer alarm, sirene alarm.
F9 30 A12 V-kontakt, tilførsel holder til bærbar navigasjon.
F10 15 ABetjening under rattet.
F11 15 ARattlås, diagnosekontakt, computer automatisk girkasse.
F12 15 AFøler for regn/lysstyrke, tilførsel tilhenger (BSR).
F13 5 AHovedbremskontakt, sikringsboks motorrom (BSM).
F14 15 AComputer ryggevarsler, computer kollisjonsputer,
instrumentbord, automatisk klimaanlegg, USB-Box, Hi-Fi
forsterker.
F15 30 ALåsing.
F16 -Ikke i bruk.
F17 40 AAvising bakrute og utvendige speil.
SH -Shunt PARC.
