109
Les demandes de changement de rapport
sont prises en compte uniquement si le régime
moteur le permet.
Il n'est pas nécessaire de relâcher
l'accélérateur pendant les changements de
rapport.
Lors d'un freinage ou d'un ralentissement, la
boîte de vitesses rétrograde automatiquement
pour permettre de relancer le véhicule sur le
bon rapport.
En cas de forte accélération, le rapport
supérieur ne passera pas sans action du
conducteur sur le sélecteur de vitesses ou sur
les commandes sous-volant (sauf si le régime
moteur est proche du régime maxi).
Marche arrière
Pour engager la marche arrière, le véhicule
doit être immobilisé avec le pied sur la pédale
de frein.
F
Sél
ectionnez la position R .
Arrêt du véhicule
Avant de couper le moteur, vous pouvez :
-
p asser en position N pour être au point
mort,


ou
-

l
aisser le rapport engagé ; dans ce cas, le
véhicule ne pourra pas être déplacé.
Mode manuel
F Sélectionnez la position M .
Les rapports engagés apparaissent
successivement au combiné.
A tout instant, il est possible de
changer de mode, en déplaçant le
sélecteur de vitesses de M à A ou
inversement.
Véhicule roulant, ne sélectionnez
jamais le point mort N . Au passage de la marche arrière, un
signal sonore retentit.
Dans tous les cas de stationnement,
vous devez impérativement serrer
le frein de stationnement pour
immobiliser le véhicule.
En cas d'immobilisation du
véhicule, moteur tournant, mettez
impérativement le sélecteur de vitesses
au point mort N .
Avant toute intervention dans le
compartiment moteur, vérifiez que
le sélecteur de vitesses est au point
mort


N et que le frein de stationnement
est serré.
À basse vitesse, si la marche arrière est
demandée, le témoin N clignotera et la boîte
passera automatiquement au point mort.
Pour engager la marche arrière, remettez le
sélecteur en position N
, puis en position R.
Conduite

Anomalie de
fonctionnement
Contact mis, l'allumage de ce
témoin et le clignotement de AUto,
a
ccompagnés d'un signal sonore et d'un
message sur l'écran multifonction, indiquent un
dysfonctionnement de la boîte de vitesses.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Réinitialisation
(Boîte de vitesses pilotée
5 vitesses)
De manière exceptionnelle, la boîte
de vitesses peut nécessiter une
réinitialisation automatique : le
démarrage du véhicule ou le passage
des vitesses n'est plus possible.
AU
t

o
e
t - - apparaissent au
combiné.
AU
t

o
e

t - - apparaissent au combiné.
F

Sél

ectionnez la position N .
F

A

ppuyez sur la pédale de frein.
F

A

ttendez environ 30 secondes que N ou un
rapport apparaisse au combiné.
F

D

éplacez le sélecteur en position A , puis
en position N .
F

P

ied toujours sur la pédale de frein,
démarrez le moteur.
La boîte de vitesses est à nouveau
opérationnelle. Suite à un débranchement de la batterie, vous
devez réinitialiser la boîte de vitesses.
F

Me

ttez le contact.
Suivez la procédure décrite
précédemment.

111
Boîte de vitesses automatique à quatre
vitesses offrant, au choix, le confort de
l'automatisme intégral, enrichi des programmes
sport et neige, ou le passage manuel des
vitesses.
Deux modes de conduite sont proposés :
-
l
e fonctionnement automatique pour la
gestion électronique des vitesses par
la boîte, avec le programme sport pour
vous donnez un style de conduite plus
dynamique ou le programme neige pour
améliorez la conduite en cas de mauvaise
adhérence,
-

l
e fonctionnement manuel pour le passage
séquentiel des vitesses par le conducteur.
Boîte de vitesses automatique
1. Pommeau du sélecteur de vitesses.
2. B outon "S" (spor t) .
3.


Bouton " T " (neige) .
Platine de la boîte de
vitesses
P. Stationnement.
-
I mmobilisation du véhicule, frein de
stationnement serré ou desserré.
-

D
émarrage du moteur.
R.

M
arche arrière.
-

M
anoeuvres de recul, véhicule à l'arrêt,
moteur au ralenti.
N.

P
oint mort.
-

I
mmobilisation du véhicule, frein de
stationnement serré.
-

D
émarrage du moteur.
D.

F
onctionnement automatique.
M + / -.

F
onctionnement manuel avec passage
séquentiel des quatre vitesses.
F

D
onnez une impulsion vers l'avant pour
augmenter les rapports.


ou
F

D
onnez une impulsion vers l'arrière pour
diminuer les rapports.
Positions du sélecteur de
vitesses
Conduite

Lorsque vous déplacez le sélecteur dans la
grille pour sélectionner une position, le témoin
correspondant s'affiche au combiné.
P.
P
arking (Stationnement).
R.
R

everse (Marche arrière).
N.
N

eutral (Point mort).
D.
D

rive (Conduite automatique).
S.


Programme sport.
T .

P
rogramme neige.
1 2 3 4.

Ra
pports engagés en fonctionnement
manuel.
-.
V

aleur invalide en fonctionnement manuel.
Affichages au combiné
Pied sur le frein
F Appuyez sur la pédale de frein, lorsque ce témoin s'affiche au
combiné (ex : démarrage du
moteur).
Démarrage du véhicule
Si en allure de marche, la position N
est engagée par inadvertance, laissez
le moteur ralentir, puis engagez la
position D pour accélérer.
En cas de température inférieure à
-23°C, il est nécessaire de laisser
tourner le moteur à vide pendant
quatre minutes, pour garantir le bon
fonctionnement et la longévité du
moteur et de la boîte de vitesses. Lorsque le moteur tourne au ralenti,
freins desserrés, si la position R
, D
ou M est sélectionnée, le véhicule se
déplace même sans intervention sur
l'accélérateur.
Moteur tournant, ne laissez jamais des
enfants sans surveillance à l'intérieur
du véhicule.
Moteur tournant, en cas d'opération
d'entretien, serrez le frein de
stationnement et sélectionnez la
position P .
F

S

errez le frein de stationnement.
F

Sél
ectionnez la position P ou N
.
F

D

émarrez le moteur.
Dans le cas contraire, un signal sonore retentit,
accompagné de l'affichage d'un message
d'alerte.
F

M

oteur tournant, appuyez sur la pédale de
frein.
F

D

esserrez le frein de stationnement.
F

Sél
ectionnez la position R
, D ou M.
F

R

elâchez progressivement la pédale de
frein.
Le véhicule se déplace aussitôt.

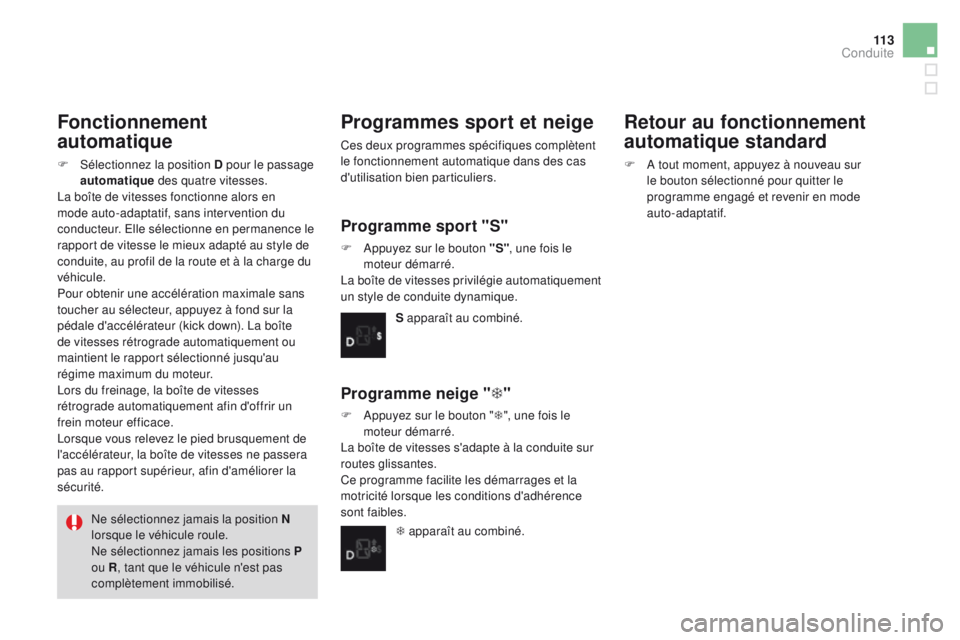

11 3
Fonctionnement
automatique
F Sélectionnez la position D pour le passage automatique des quatre vitesses.
La boîte de vitesses fonctionne alors en
mode auto-adaptatif, sans intervention du
conducteur. Elle sélectionne en permanence le
rapport de vitesse le mieux adapté au style de
conduite, au profil de la route et à la charge du
véhicule.
Pour obtenir une accélération maximale sans
toucher au sélecteur, appuyez à fond sur la
pédale d'accélérateur (kick down). La boîte
de vitesses rétrograde automatiquement ou
maintient le rapport sélectionné jusqu'au
régime maximum du moteur.
Lors du freinage, la boîte de vitesses
rétrograde automatiquement afin d'offrir un
frein moteur efficace.
Lorsque vous relevez le pied brusquement de
l'accélérateur, la boîte de vitesses ne passera
pas au rapport supérieur, afin d'améliorer la
sécurité.
Ne sélectionnez jamais la position N
lorsque le véhicule roule.
Ne sélectionnez jamais les positions
P
ou R , tant que le véhicule n'est pas
complètement immobilisé.
Programmes sport et neige
Ces deux programmes spécifiques complètent
le fonctionnement automatique dans des cas
d'utilisation bien particuliers.
Programme sport "S"
F Appuyez sur le bouton "S" , une fois le
moteur démarré.
La boîte de vitesses privilégie automatiquement
un style de conduite dynamique.
S apparaît au combiné.
Programme neige " T"
F Appuyez sur le bouton " T", une fois le
moteur démarré.
La boîte de vitesses s'adapte à la conduite sur
routes glissantes.
Ce programme facilite les démarrages et la
motricité lorsque les conditions d'adhérence
sont faibles.
T apparaît au combiné.
Retour au fonctionnement
automatique standard
F A tout moment, appuyez à nouveau sur le bouton sélectionné pour quitter le
programme engagé et revenir en mode
auto-adaptatif.
Conduite

Vous risquez de détériorer la boîte de
vitesses :
-
s
i vous appuyez en même temps
sur les pédales d'accélérateur et
de frein,
-

s
i vous forcez, en cas de panne
batterie, le passage du sélecteur
de la position P à une autre.
Afin de limiter la consommation de
carburant lors d'un arrêt prolongé moteur
tournant (embouteillage...), positionnez
le sélecteur de vitesses sur
N et serrez
le frein de stationnement.
Si le sélecteur n'est pas en position P ,
à l'ouverture de la porte conducteur ou
45 secondes environ après la coupure
du contact, un message d'alerte
apparaît sur l'écran.
F

R
epositionnez le sélecteur en
position P ; le message disparaît.
En cas de conduite sur chaussée
inondée ou lors d'un passage de gué,
roulez au pas.
Anomalie de
fonctionnement

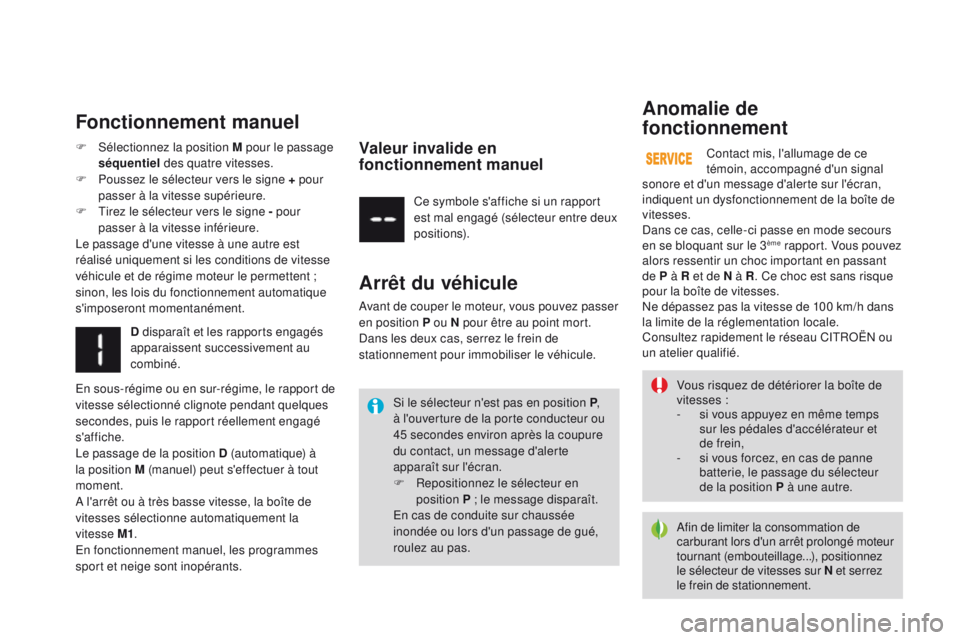

Fonctionnement manuel
Contact mis, l'allumage de ce
témoin, accompagné d'un signal
sonore et d'un message d'alerte sur l'écran,
indiquent un dysfonctionnement de la boîte de
vitesses.
Dans ce cas, celle-ci passe en mode secours
en se bloquant sur le 3
ème rapport. Vous pouvez
alors ressentir un choc important en passant
de P à R et de N à R . Ce choc est sans risque
pour la boîte de vitesses.
Ne dépassez pas la vitesse de 100 km/h dans
la limite de la réglementation locale.
Consultez rapidement le réseau CITROËN ou
un atelier qualifié.
F

Sél

ectionnez la position M pour le passage
séquentiel des quatre vitesses.
F

P

oussez le sélecteur vers le signe + pour
passer à la vitesse supérieure.
F

T

irez le sélecteur vers le signe - pour
passer à la vitesse inférieure.
Le passage d'une vitesse à une autre est
réalisé uniquement si les conditions de vitesse
véhicule et de régime moteur le permettent ;
sinon, les lois du fonctionnement automatique
s'imposeront momentanément. Ce symbole s'affiche si un rapport
est mal engagé (sélecteur entre deux
positions).
D disparaît et les rapports engagés
apparaissent successivement au
combiné.
Arrêt du véhicule
Avant de couper le moteur, vous pouvez passer
en position P ou N pour être au point mort.
Dans les deux cas, serrez le frein de
stationnement pour immobiliser le véhicule.
Valeur invalide en
fonctionnement manuel
En sous-régime ou en sur-régime, le rapport de
vitesse sélectionné clignote pendant quelques
secondes, puis le rapport réellement engagé
s'affiche.
Le passage de la position D (automatique) à
la position M (manuel) peut s'effectuer à tout
moment.
A l'arrêt ou à très basse vitesse, la boîte de
vitesses sélectionne automatiquement la
vitesse M1 .
En fonctionnement manuel, les programmes
sport et neige sont inopérants.

11 5
Indicateur de changement de rapportSystème permettant de réduire la consommation de carburant en préconisant un changement de rapport supérieur.
Fonctionnement
Exemple :
- V ous êtes sur le troisième rapport.
-

V
ous appuyez sur la pédale d'accélérateur.
-

L
e système peut vous proposer d'engager
un rapport supérieur.
L'information apparaît dans le combiné, sous la
forme d'une flèche. Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...)
et des sollicitations du conducteur
(demande de puissance, accélération,
freinage,...).
Le système ne propose en aucun cas
:
-
d

'engager le premier rapport,
-
d

'engager la marche arrière,
-
de

rétrograder.
Avec une boîte de vitesses pilotée ou
automatique, le système n'est actif
qu'en mode manuel.
Sur les véhicules équipés d'une
boîte de vitesses manuelle, la flèche
peut être accompagnée du rapport
préconisé.
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport

(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.
Conduite

Stop & StartLe Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
Fonctionnement
Passage en mode StoP d u
moteur
Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact avec la clé.
Le témoin "ECo"
s
'allume au
combiné et le moteur se met en
veille :
-

a

vec une boîte de vitesses manuelle , à
une vitesse inférieure à 20 km/h, lorsque
vous passez le levier de vitesses au point
mort, et que vous relâchez la pédale
d’embrayage.
-

a

vec une boîte de vitesses pilotée
5

ou 6 vitesses, à l'arrêt ou à une vitesse
inférieure à 8 km/h (selon version), lorsque
vous enfoncez la pédale de frein ou passez
le sélecteur de vitesses en position N .
Un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé. Le mode STOP ne s'active pas lorsque :
-
l a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10
km/h depuis le dernier démarrage avec
la clé,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est activé,
-
c

ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Cas particuliers : mode St oP
in disponible
Le témoin "ECo" c lignote quelques
secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.

11 7

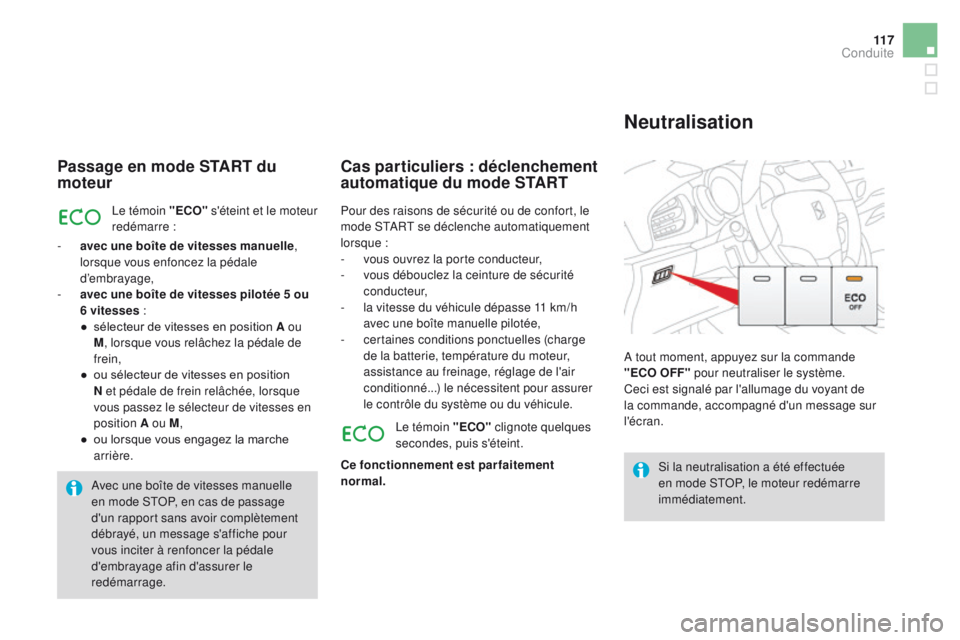

Passage en mode StARt du
moteur
Le témoin "ECo" s 'éteint et le moteur
redémarre :
-

a

vec une boîte de vitesses manuelle ,
lorsque vous enfoncez la pédale
d’embrayage,
-

a

vec une boîte de vitesses pilotée 5 ou
6 vitesses :
●

s

électeur de vitesses en position A ou
M , lorsque vous relâchez la pédale de
frein,
●

o

u sélecteur de vitesses en position
N et pédale de frein relâchée, lorsque
vous passez le sélecteur de vitesses en
position A ou M ,
●

o

u lorsque vous engagez la marche
arrière.
Cas particuliers : déclenchement
automatique du mode StA Rt
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
A tout moment, appuyez sur la commande
"EC
o

o
F
F" pour neutraliser le système.
Ceci est signalé par l'allumage du voyant de
la commande, accompagné d'un message sur
l'écran.
Neutralisation
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :
-

v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 11 km/h
avec une boîte manuelle pilotée,
-
c

ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Le témoin "EC
o" c

lignote quelques
secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.
Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un message s'affiche pour
vous inciter à renfoncer la pédale
d'embrayage afin d'assurer le
redémarrage.
Conduite

Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé.

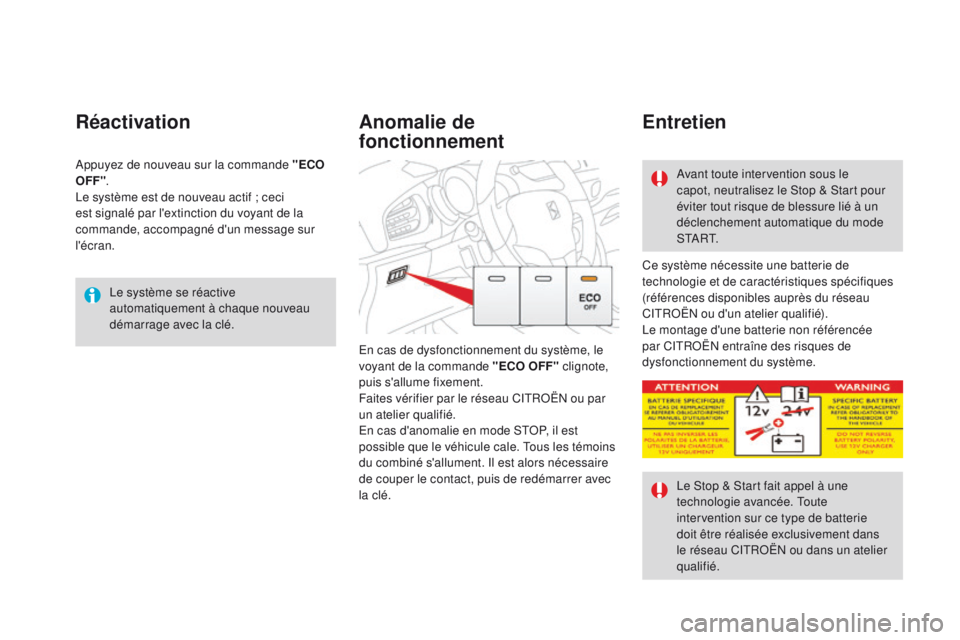

Réactivation
Ce système nécessite une batterie de
technologie et de caractéristiques spécifiques
(références disponibles auprès du réseau
CITROËN ou d'un atelier qualifié).
Le montage d'une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système.
En cas de dysfonctionnement du système, le
voyant de la commande "EC
o


o
F

F" clignote,
puis s'allume fixement.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale. Tous les témoins
du combiné s'allument. Il est alors nécessaire
de couper le contact, puis de redémarrer avec
la clé.
Anomalie de
fonctionnement Entretien
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Le Stop & Start fait appel à une
technologie avancée. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié.
Appuyez de nouveau sur la commande "ECo
oFF
" .
Le système est de nouveau actif ; ceci
est signalé par l'extinction du voyant de la
commande, accompagné d'un message sur
l'écran.
