219
DS3_fi_Chap08_info-pratiques_ed02-2015

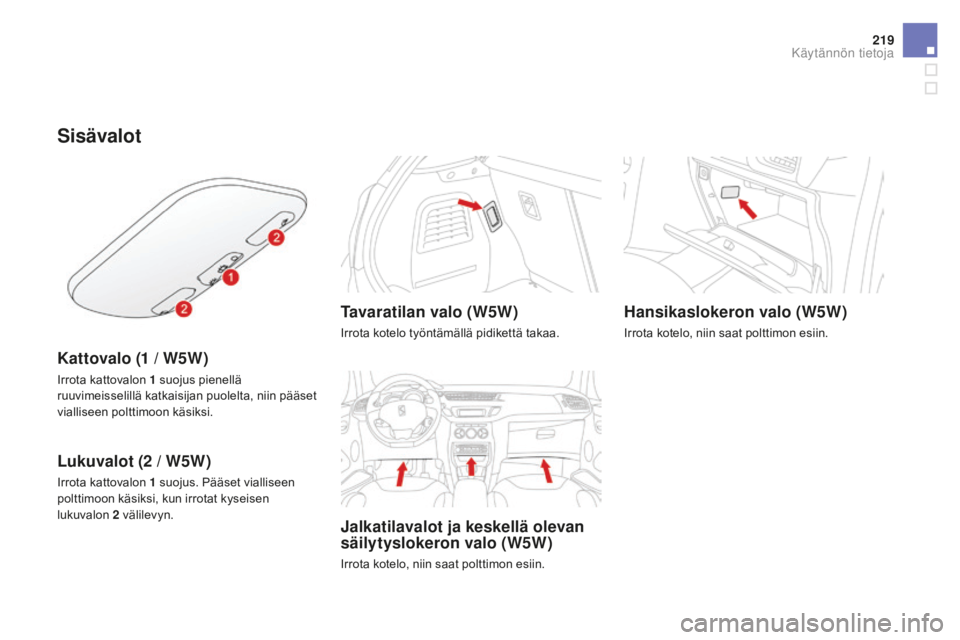

Sisävalot
Kattovalo (1 / W5W)
Irrota kattovalon 1 suojus pienellä
r uuvimeisselillä katkaisijan puolelta, niin pääset
vialliseen polttimoon käsiksi.
Lukuvalot (2 / W5W)
Irrota kattovalon 1 suojus. Pääset vialliseen
p olttimoon käsiksi, kun irrotat kyseisen
lukuvalon 2
välilevyn.
Tavaratilan valo (W5W)
Irrota kotelo työntämällä pidikettä takaa.
jalkatilavalot ja keskellä olevan
s äilytyslokeron valo (W5W)
Irrota kotelo, niin saat polttimon esiin.
Hansikaslokeron valo (W5W)
Irrota kotelo, niin saat polttimon esiin.
Käytännön tietoja

DS3_fi_Chap08_info-pratiques_ed02-2015

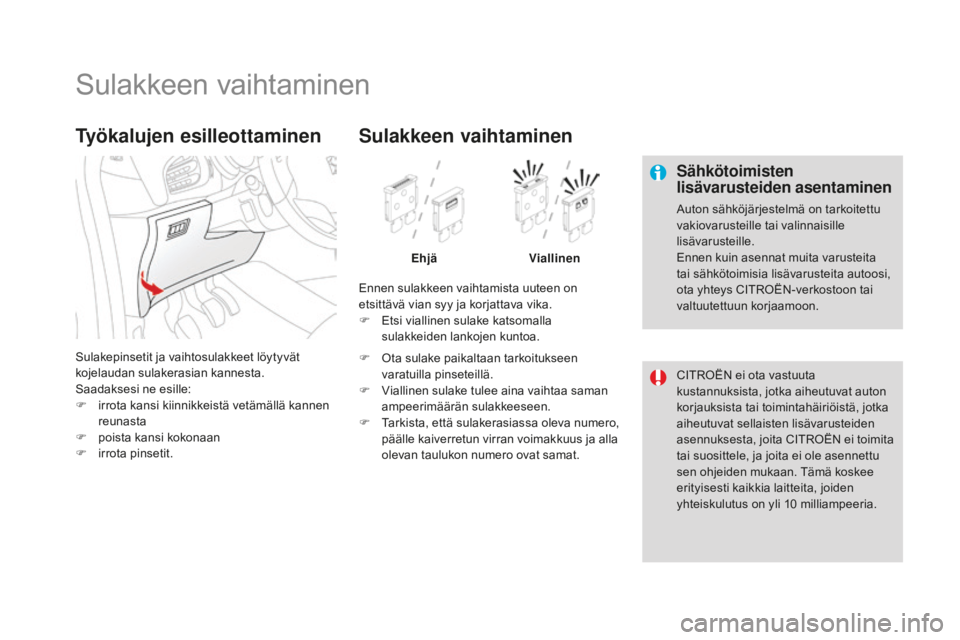

Sulakkeen vaihtaminen
Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
CITROËN ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarusteiden
asennuksesta, joita CITROËN ei toimita
tai suosittele, ja joita ei ole asennettu
sen ohjeiden mukaan. Tämä koskee
erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
Sulakepinsetit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:
F

i

rrota kansi kiinnikkeistä vetämällä kannen
reunasta
F

p

oista kansi kokonaan
F

ir

rota pinsetit.
Työkalujen esilleottaminen
Ennen sulakkeen vaihtamista uuteen on
etsittävä vian syy ja korjattava vika.
F
E
tsi viallinen sulake katsomalla
sulakkeiden lankojen kuntoa.
Sulakkeen vaihtaminen
Ehjä Viallinen
F

O

ta sulake paikaltaan tarkoitukseen
varatuilla pinseteillä.
F

V

iallinen sulake tulee aina vaihtaa saman
ampeerimäärän sulakkeeseen.
F

T

arkista, että sulakerasiassa oleva numero,
päälle kaiverretun virran voimakkuus ja alla
olevan taulukon numero ovat samat.

221
DS3_fi_Chap08_info-pratiques_ed02-2015

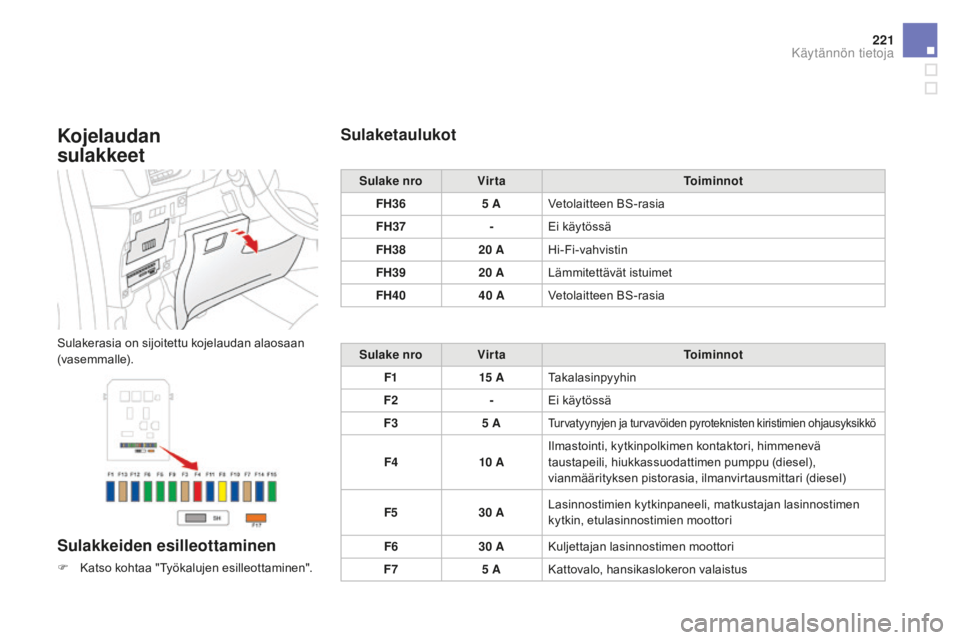

Kojelaudan
sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan
(vasemmalle).
Sulakkeiden esilleottaminen
F Katso kohtaa "Työkalujen esilleottaminen".
Sulaketaulukot
Sulake nro Virta Toiminnot
FH36 5
AVetolaitteen BS-rasia
FH37 -Ei käytössä
FH38 20
AHi-Fi-vahvistin
FH39 20
ALämmitettävät istuimet
FH40 40
AVetolaitteen BS-rasia
Sulake nro Virta Toiminnot
F1 15


ATakalasinpyyhin
F2 -Ei käytössä
F3 5
A
Turvatyynyjen ja turvavöiden pyroteknisten kiristimien ohjausyksikkö
F410 AIlmastointi, kytkinpolkimen kontaktori, himmenevä
taustapeili, hiukkassuodattimen pumppu (diesel),
vianmäärityksen pistorasia, ilmanvirtausmittari (diesel)
F5 30
ALasinnostimien kytkinpaneeli, matkustajan lasinnostimen
kytkin, etulasinnostimien moottori
F6 30
AKuljettajan lasinnostimen moottori
F7 5
AKattovalo, hansikaslokeron valaistus
Käytännön tietoja

DS3_fi_Chap08_info-pratiques_ed02-2015

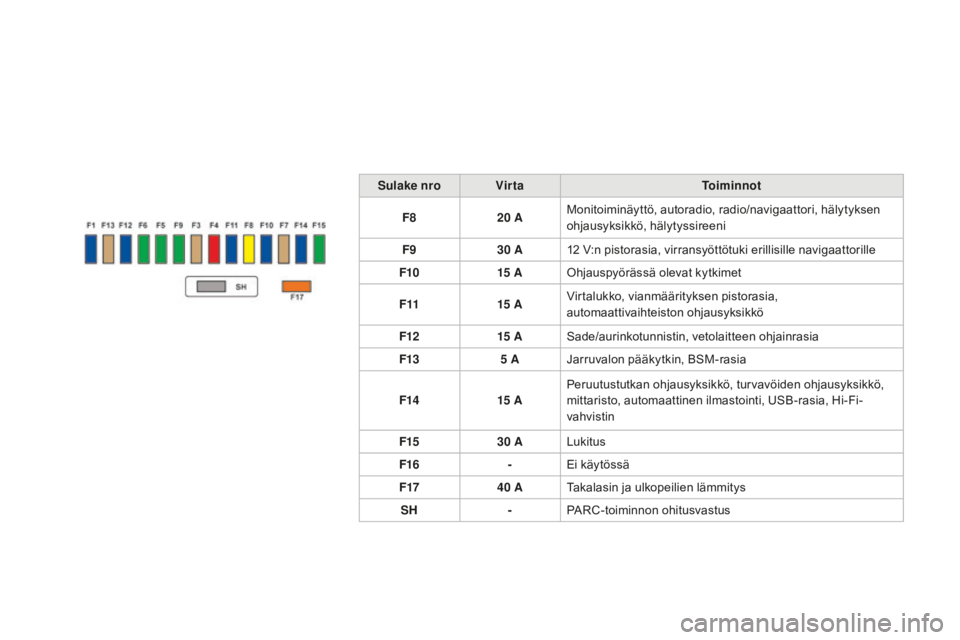

Sulake nroVirta Toiminnot
F8 20
AMonitoiminäyttö, autoradio, radio/navigaattori, hälytyksen
ohjausyksikkö, hälytyssireeni
F9 30
A12
V:n pistorasia, virransyöttötuki erillisille navigaattorille
F10 15


AOhjauspyörässä olevat kytkimet
F11 15


AVirtalukko, vianmäärityksen pistorasia,
automaattivaihteiston ohjausyksikkö
F12 15


ASade/aurinkotunnistin, vetolaitteen ohjainrasia
F13 5
AJarruvalon pääkytkin, BSM-rasia
F14 15


APeruutustutkan ohjausyksikkö, turvavöiden ohjausyksikkö,
mittaristo, automaattinen ilmastointi, USB-rasia, Hi-Fi-
vahvistin
F15 30
ALukitus
F16 -Ei käytössä
F17 40
ATakalasin ja ulkopeilien lämmitys
SH -PARC-toiminnon ohitusvastus

223
DS3_fi_Chap08_info-pratiques_ed02-2015

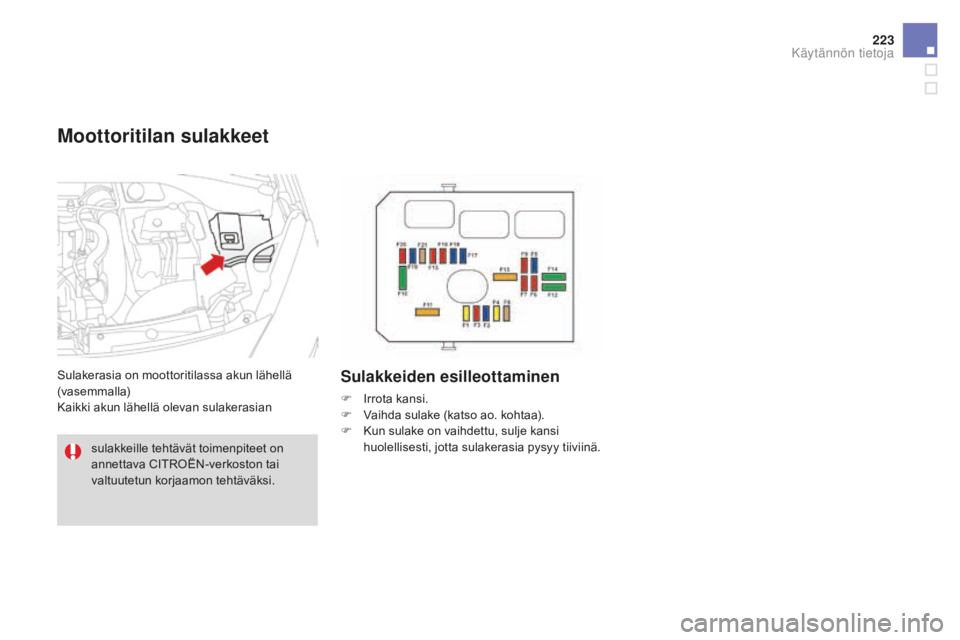

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä
(vasemmalla)
Kaikki akun lähellä olevan sulakerasian Sulakkeiden esilleottaminen
F Irrota kansi.
F V aihda sulake (katso ao. kohtaa).
F

K
un sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy tiiviinä.
sulakkeille tehtävät toimenpiteet on
annettava CITROËN-verkoston tai
valtuutetun korjaamon tehtäväksi.
Käytännön tietoja

DS3_fi_Chap08_info-pratiques_ed02-2015

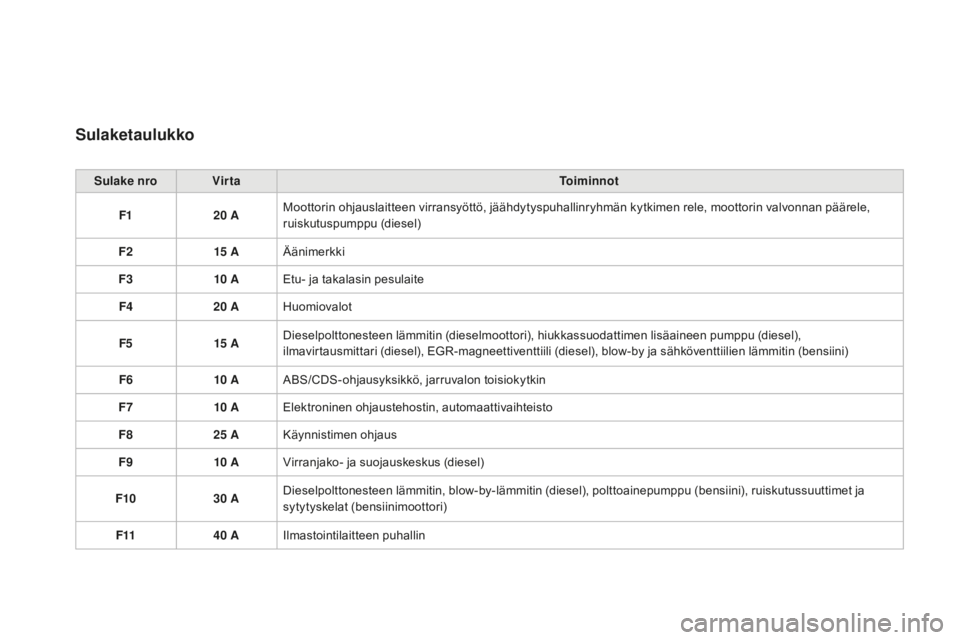

Sulaketaulukko
Sulake nroVirta Toiminnot
F1 20
AMoottorin ohjauslaitteen virransyöttö, jäähdytyspuhallinryhmän kytkimen rele, moottorin valvonnan päärele,
ruiskutuspumppu (diesel)
F2 15


AÄänimerkki
F3 10


AEtu- ja takalasin pesulaite
F4 20
AHuomiovalot
F5 15


ADieselpolttonesteen lämmitin (dieselmoottori), hiukkassuodattimen lisäaineen pumppu (diesel),
ilmavirtausmittari (diesel), EGR-magneettiventtiili (diesel), blow-by ja sähköventtiilien lämmitin (bensiini)
F6 10


AABS/CDS-ohjausyksikkö, jarruvalon toisiokytkin
F7 10


AElektroninen ohjaustehostin, automaattivaihteisto
F8 25
AKäynnistimen ohjaus
F9 10


AVirranjako- ja suojauskeskus (diesel)
F10 30
ADieselpolttonesteen lämmitin, blow-by-lämmitin (diesel), polttoainepumppu (bensiini), ruiskutussuuttimet ja
sytytyskelat (bensiinimoottori)
F11 40
AIlmastointilaitteen puhallin

225
DS3_fi_Chap08_info-pratiques_ed02-2015
Sulake nroVirta Toiminnot
F12 30
ATuulilasinpyyhkimen hidas / nopea pyyhintä
F13 40
AKeskusyksikön virransyöttö (+ virtalukosta)
F14 30
AValvetronic-virransyöttö (bensiini)
F15 10


AOikea kaukovalo
F16 10


AVasen kaukovalo
F17 15


AVasen lähivalo
F18 15


AOikea lähivalo
F19 15


AHappi- ja sähköventtiilien anturit (bensiini), sähköventtiilit
(diesel), EGR-magneettiventtiili (diesel)
F20 10


APumput, ohjattu lämmönsäädin (bensiini), jakoventtiilit
(THP), polttonesteen vedentunnistin (diesel)
F21 5
ATuuletinryhmän kytkimen virransyöttö, ABS/CDS,
turbopumppu (THP)
Käytännön tietoja

DS3_fi_Chap08_info-pratiques_ed02-2015

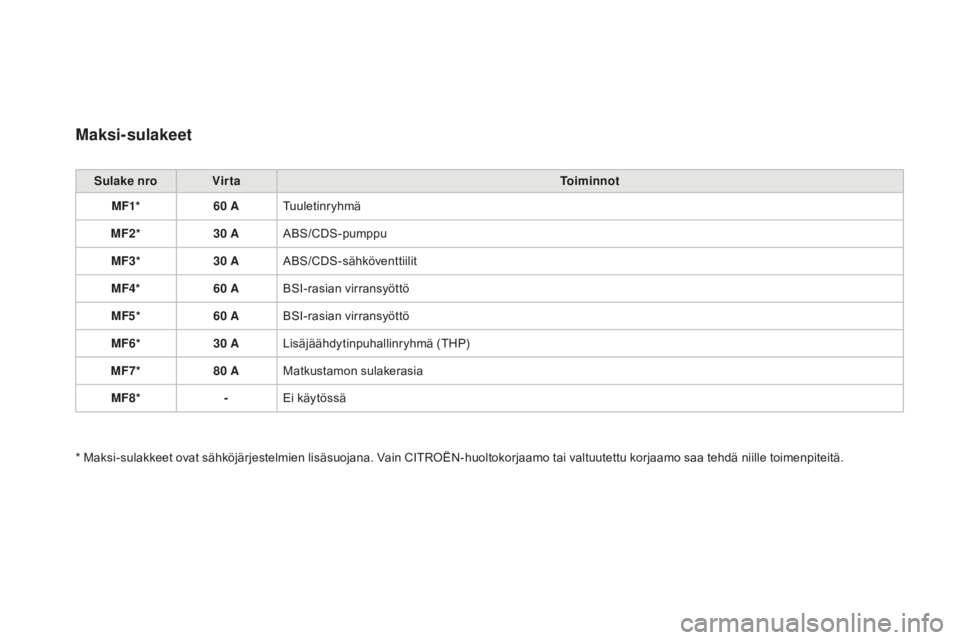

Maksi-sulakeet
Sulake nroVirta Toiminnot
MF1* 60
ATuuletinryhmä
MF2* 30
AABS/CDS-pumppu
MF3* 30
AABS/CDS-sähköventtiilit
MF4* 60
ABSI-rasian virransyöttö
MF5* 60
ABSI-rasian virransyöttö
MF6* 30
ALisäjäähdytinpuhallinryhmä (THP)
MF7* 80
AMatkustamon sulakerasia
MF8* -Ei käytössä
* Maksi-sulakkeet ovat sähköjärjestelmien lisäsuojana. Vain CITROËN-huoltokorjaamo tai valtuutettu korjaamo saa tehdä niille toimenpiteitä.

227
DS3_fi_Chap08_info-pratiques_ed02-2015

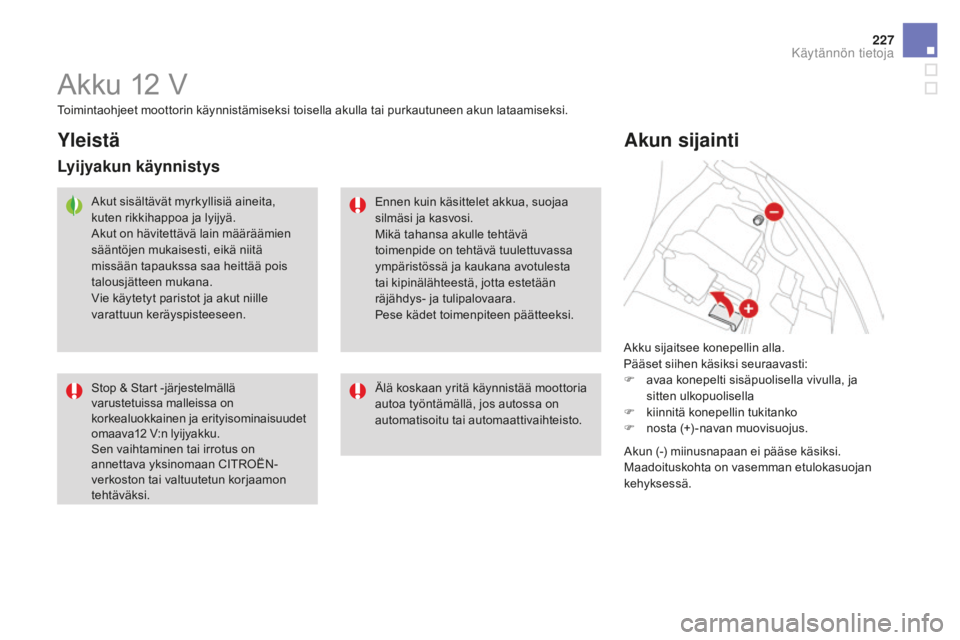

Akku 12 V
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:
F
a
vaa konepelti sisäpuolisella vivulla, ja
sitten ulkopuolisella
F

k
iinnitä konepellin tukitanko
F

n
osta (+) -navan muovisuojus.
Akun sijainti
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.
Yleistä
Lyijyakun käynnistys
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä
missään tapaukssa saa heittää pois
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
varattuun keräyspisteeseen.
Stop & Start -järjestelmällä
varustetuissa malleissa on
korkealuokkainen ja erityisominaisuudet
omaava12
V:n lyijyakku.
Sen vaihtaminen tai irrotus on
annettava yksinomaan CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi. Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä
toimenpide on tehtävä tuulettuvassa
ympäristössä ja kaukana avotulesta
tai kipinälähteestä, jotta estetään
räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Älä koskaan yritä käynnistää moottoria
autoa työntämällä, jos autossa on
automatisoitu tai automaattivaihteisto.
Akun (-) miinusnapaan ei pääse käsiksi.
Maadoituskohta on vasemman etulokasuojan
kehyksessä.
Käytännön tietoja

DS3_fi_Chap08_info-pratiques_ed02-2015
Tietyt toiminnot, esimerkiksi
Stop & Start, eivät ole käytettävissä
niin kauan, kun akun lataustaso on
riittämätön.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä yli 24

V:n akun
vahvistinta.
Tarkista ensin, että vara-akun
nimellisjännite on 12

V ja että sen
kapasiteetti on vähintään ladattavan
akun kapasiteettia vastaava.
Ajoneuvot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat
laitteet autoissa (radio, tuulilasinpyyhin,
valot jne.).
Varmista, että apukaapelit eivät kulje
läheltä moottorin liikkuvia osia (tuuletin,
laturin hihna jne.).
Älä irtikytke (+) napaa, kun moottori on
käynnissä.

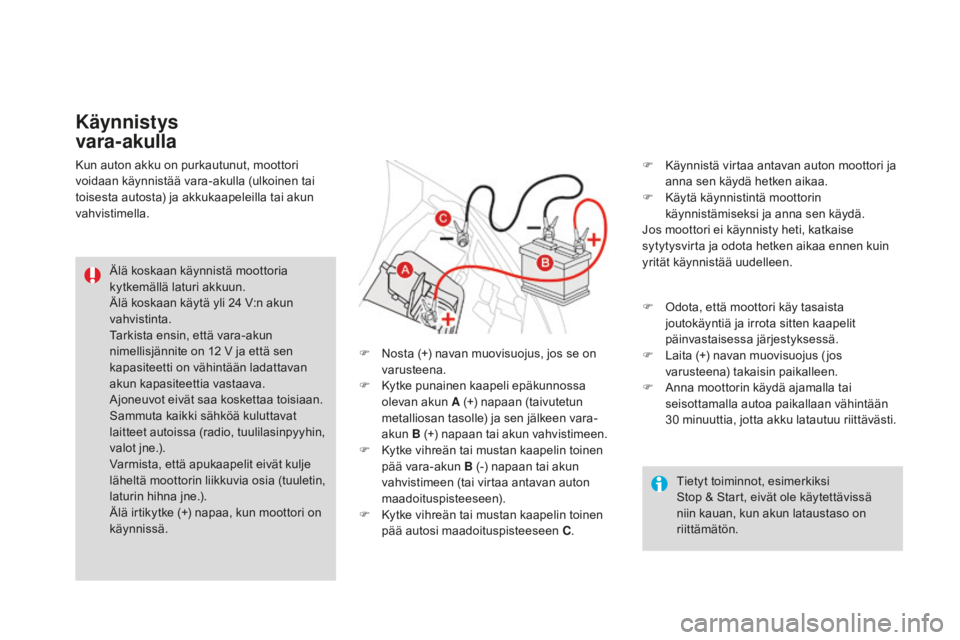

Käynnistys
vara-akulla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja akkukaapeleilla tai akun
vahvistimella.
F

N
osta (+) navan muovisuojus, jos se on
varusteena.
F

K
ytke punainen kaapeli epäkunnossa
olevan akun A (+) napaan (taivutetun
metalliosan tasolle) ja sen jälkeen vara-
akun B (+) napaan tai akun vahvistimeen.
F

K
ytke vihreän tai mustan kaapelin toinen
pää vara-akun B (-) napaan tai akun
vahvistimeen (tai virtaa antavan auton
maadoituspisteeseen).
F

K
ytke vihreän tai mustan kaapelin toinen
pää autosi maadoituspisteeseen C. F
K äynnistä virtaa antavan auton moottori ja
anna sen käydä hetken aikaa.
F

K
äytä käynnistintä moottorin
käynnistämiseksi ja anna sen käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa ennen kuin
yrität käynnistää uudelleen.
F

O
dota, että moottori käy tasaista
joutokäyntiä ja irrota sitten kaapelit
päinvastaisessa järjestyksessä.
F

L
aita (+) navan muovisuojus ( jos
varusteena) takaisin paikalleen.
F

A
nna moottorin käydä ajamalla tai
seisottamalla autoa paikallaan vähintään
30
minuuttia, jotta akku latautuu riittävästi.
