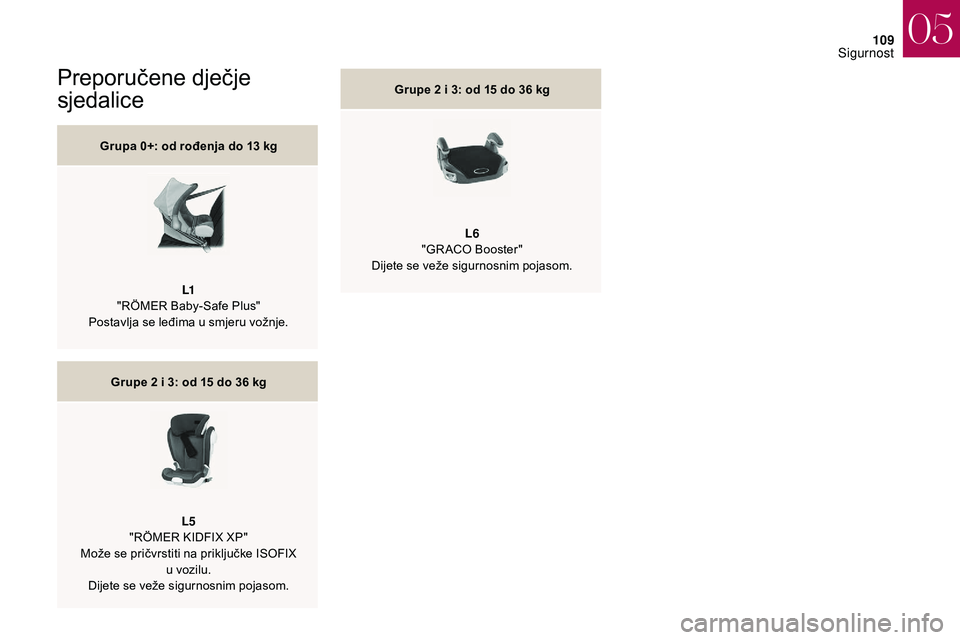

Page 111 of 248

109
Preporučene dječje
sjedalice
Grupa 0+: od rođenja do 13 kg
L1
"
RÖMER Baby-Safe Plus"
Postavlja se leđima u
smjeru vožnje.
Grupe 2
i 3: od 15 do 36 kg
L5
"RÖMER KIDFIX XP"
Može se pričvrstiti na priključke ISOFIX u
vozilu.
Dijete se veže sigurnosnim pojasom. Grupe 2
i 3: od 15 do 36 kg
L6
"GR ACO Booster"
Dijete se veže sigurnosnim pojasom.
05
Sigurnost

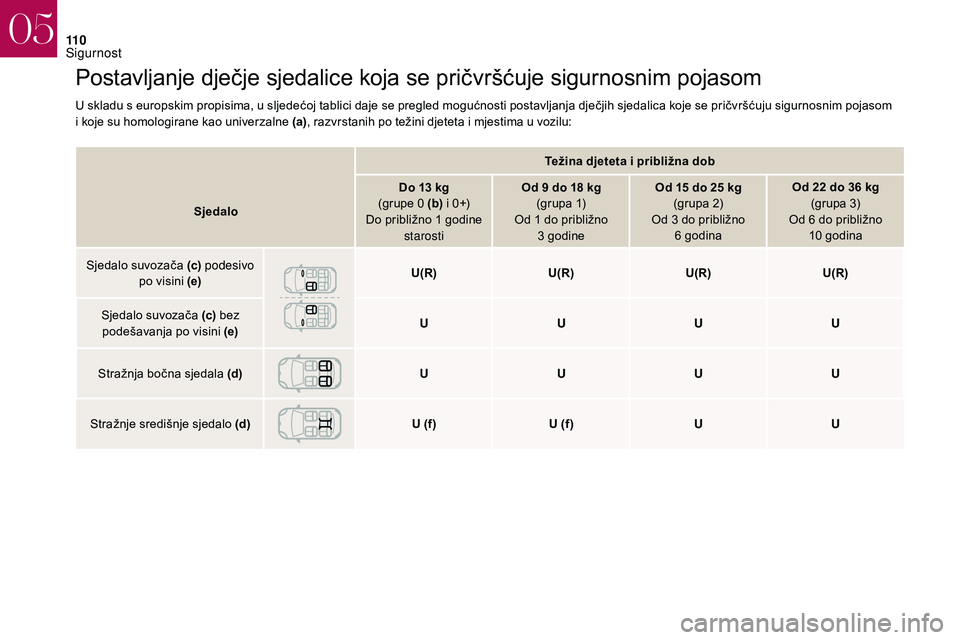

Page 112 of 248

11 0
Postavljanje dječje sjedalice koja se pričvršćuje sigurnosnim pojasom
U skladu s europskim propisima, u sljedećoj tablici daje se pregled mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom
i koje su homologirane kao univerzalne (a) , razvrstanih po težini djeteta i
mjestima u vozilu:
Težina djeteta i
približna dob
Sjedalo Do 13
kg
(grupe 0
(b) i 0+)
Do približno 1
godine
starosti Od 9
do 18 kg
(grupa 1)
Od 1
do približno
3
godineOd 15
do 25 kg
(grupa 2)
Od 3
do približno
6
godinaOd 22
do 36 kg
(grupa 3)
Od 6
do približno
10
godina
Sjedalo suvozača (c) podesivo
po visini (e) U(R)
U(R)U(R)U(R)
Sjedalo suvozača (c) bez
podešavanja po visini (e) U
UUU
Stražnja bočna sjedala (d) UUUU
Stražnje središnje sjedalo (d) U (f )U (f ) UU
05
Sigurnost

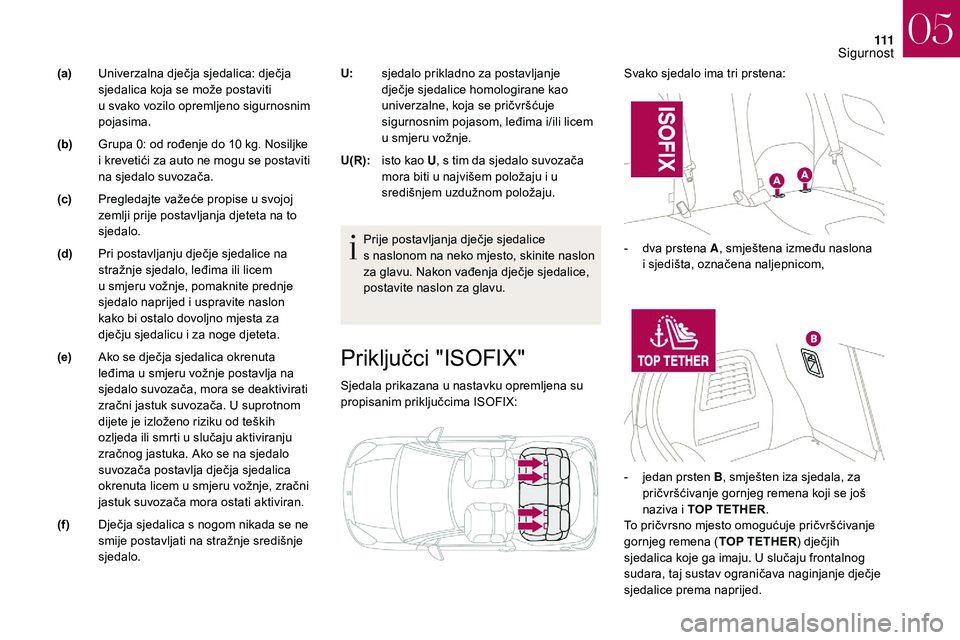

Page 113 of 248

111
Priključci "ISOFIX"
Sjedala prikazana u nastavku opremljena su
p ropisanim priključcima ISOFIX: Svako sjedalo ima tri prstena:
Prije postavljanja dječje sjedalice
s naslonom na neko mjesto, skinite naslon
za glavu. Nakon vađenja dječje sjedalice,
postavite naslon za glavu.
(a)
Univerzalna dječja sjedalica: dječja
sjedalica koja se može postaviti
u
svako vozilo opremljeno sigurnosnim
pojasima.
(b) Grupa 0: od rođenje do 10
kg. Nosiljke
i
krevetići za auto ne mogu se postaviti
na sjedalo suvozača.
(c) Pregledajte važeće propise u
svojoj
zemlji prije postavljanja djeteta na to
sjedalo.
(d) Pri postavljanju dječje sjedalice na
stražnje sjedalo, leđima ili licem
u
smjeru vožnje, pomaknite prednje
sjedalo naprijed i
uspravite naslon
kako bi ostalo dovoljno mjesta za
dječju sjedalicu i
za noge djeteta.
(e) Ako se dječja sjedalica okrenuta
leđima u
smjeru vožnje postavlja na
sjedalo suvozača, mora se deaktivirati
zračni jastuk suvozača. U suprotnom
dijete je izloženo riziku od teških
ozljeda ili smrti u
slučaju aktiviranju
zračnog jastuka. Ako se na sjedalo
suvozača postavlja dječja sjedalica
okrenuta licem u
smjeru vožnje, zračni
jastuk suvozača mora ostati aktiviran.
(f ) Dječja sjedalica s
nogom nikada se ne
smije postavljati na stražnje središnje
sjedalo. U:
sjedalo prikladno za postavljanje
dječje sjedalice homologirane kao
univerzalne, koja se pričvršćuje
sigurnosnim pojasom, leđima i/ili licem
u smjeru vožnje.
U(R): isto kao U , s tim da sjedalo suvozača
mora biti u najvišem položaju i u
središnjem uzdužnom položaju.
-
d
va prstena A
, smještena između naslona
i sjedišta, označena naljepnicom,
-
j
edan prsten B, smješten iza sjedala, za
pričvršćivanje gornjeg remena koji se još
naziva i
TOP TETHER.
To pričvrsno mjesto omogućuje pričvršćivanje
gornjeg remena ( TOP TETHER) dječjih
sjedalica koje ga imaju. U slučaju frontalnog
sudara, taj sustav ograničava naginjanje dječje
sjedalice prema naprijed.
05
Sigurnost

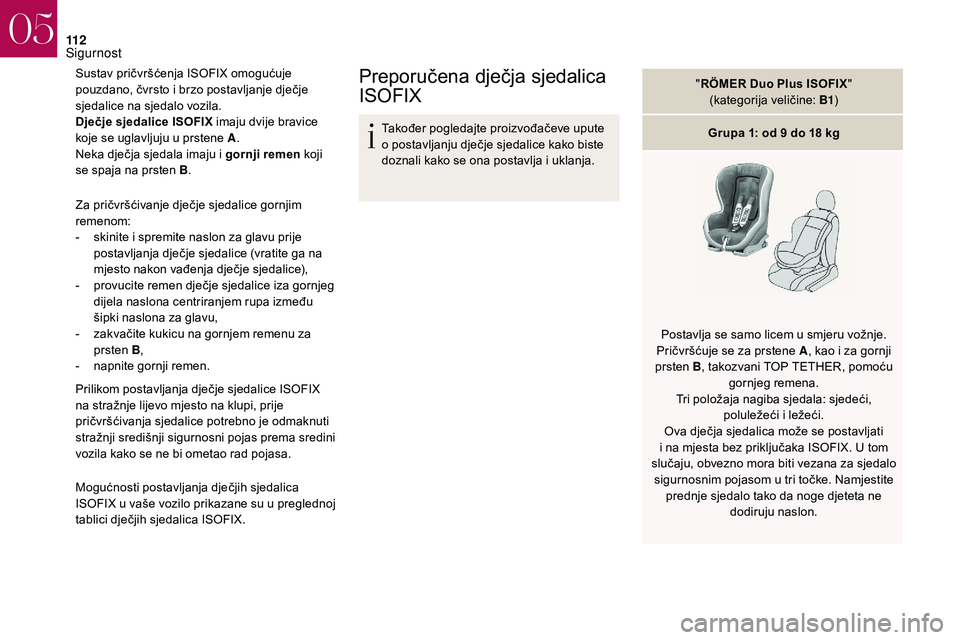

Page 114 of 248

11 2
Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Dječje sjedalice ISOFIX imaju dvije bravice
koje se uglavljuju u
prstene A.
Neka dječja sjedala imaju i
gornji remen koji
se spaja na prsten B .
Za pričvršćivanje dječje sjedalice gornjim
remenom:
-
s
kinite i spremite naslon za glavu prije
postavljanja dječje sjedalice (vratite ga na
mjesto nakon vađenja dječje sjedalice),
-
p
rovucite remen dječje sjedalice iza gornjeg
dijela naslona centriranjem rupa između
šipki naslona za glavu,
-
z
akvačite kukicu na gornjem remenu za
prsten B ,
-
n
apnite gornji remen.
Prilikom postavljanja dječje sjedalice ISOFIX
na stražnje lijevo mjesto na klupi, prije
pričvršćivanja sjedalice potrebno je odmaknuti
stražnji središnji sigurnosni pojas prema sredini
vozila kako se ne bi ometao rad pojasa.
Mogućnosti postavljanja dječjih sjedalica
ISOFIX u
vaše vozilo prikazane su u preglednoj
tablici dječjih sjedalica ISOFIX.Preporučena dječja sjedalica
ISOFIX
Također pogledajte proizvođačeve upute
o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i
uklanja."
RÖMER Duo Plus ISOFIX "
(kategorija veličine: B1 )
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u
smjeru vožnje.
Pričvršćuje se za prstene A , kao i
za gornji
prsten B , takozvani TOP TETHER, pomoću
gornjeg remena.
Tri položaja nagiba sjedala: sjedeći, poluležeći i
ležeći.
Ova dječja sjedalica može se postavljati
i
na mjesta bez priključaka ISOFIX. U tom
slučaju, obvezno mora biti vezana za sjedalo sigurnosnim pojasom u
tri točke. Namjestite
prednje sjedalo tako da noge djeteta ne dodiruju naslon.
05
Sigurnost

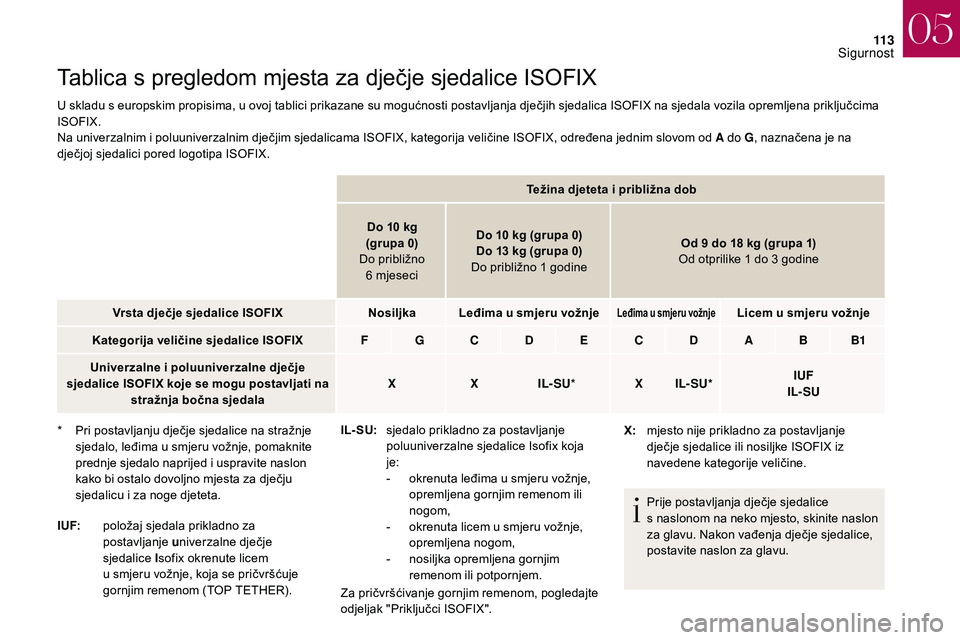

Page 115 of 248

11 3
Tablica s pregledom mjesta za dječje sjedalice ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
I SOFIX.
Na univerzalnim i
poluuniverzalnim dječjim sjedalicama ISOFIX, kategorija veličine ISOFIX, određena jednim slovom od A do G , naznačena je na
dječjoj sjedalici pored logotipa ISOFIX.
Težina djeteta i
približna dob
Do 10
kg
(grupa 0)
Do približno 6
mjeseciDo 10
kg (grupa 0)
Do 13
kg (grupa 0)
Do približno 1
godineOd 9
do 18 kg (grupa 1)
Od otprilike 1
do 3 godine
Vrsta dječje sjedalice ISOFIX NosiljkaLeđima u
smjeru vožnje
Leđima u smjeru vožnjeLicem u smjeru vožnje
K
ategorija veličine sjedalice ISOFIX F G CDE C DA B B1
Univerzalne i
poluuniverzalne dječje
sjedalice ISOFIX koje se mogu postavljati na stražnja bočna sjedala X
XIL- SU* XIL- SU* IUF
IL- SU
IL- SU: sjedalo prikladno za postavljanje
poluuniverzalne sjedalice Isofix koja
je:
-
o
krenuta leđima u
smjeru vožnje,
opremljena gornjim remenom ili
nogom,
-
o
krenuta licem u
smjeru vožnje,
opremljena nogom,
-
n
osiljka opremljena gornjim
remenom ili potpornjem.
Za pričvršćivanje gornjim remenom, pogledajte
odjeljak "Priključci ISOFIX". X:
mjesto nije prikladno za postavljanje
dječje sjedalice ili nosiljke ISOFIX iz
navedene kategorije veličine.
Prije postavljanja dječje sjedalice
s
naslonom na neko mjesto, skinite naslon
za glavu. Nakon vađenja dječje sjedalice,
postavite naslon za glavu.
*
P
ri postavljanju dječje sjedalice na stražnje
sjedalo, leđima u
smjeru vožnje, pomaknite
prednje sjedalo naprijed i
uspravite naslon
kako bi ostalo dovoljno mjesta za dječju
sjedalicu i
za noge djeteta.
I UF: položaj sjedala prikladno za
postavljanje univerzalne dječje
sjedalice Isofix okrenute licem
u
smjeru vožnje, koja se pričvršćuje
gornjim remenom (TOP TETHER).
05
Sigurnost
Page 116 of 248

11 4

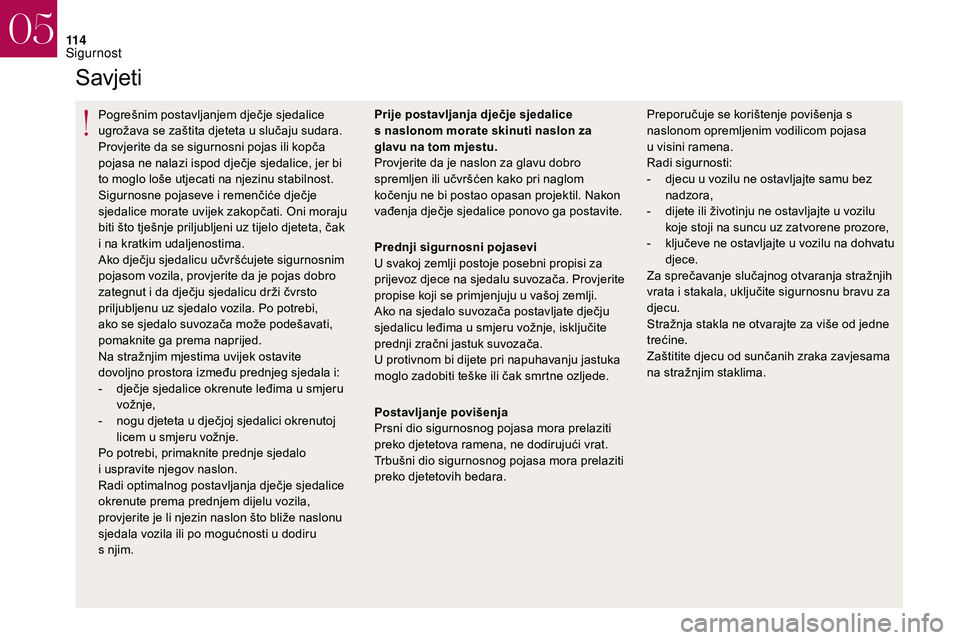

Savjeti
Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Provjerite da se sigurnosni pojas ili kopča
pojasa ne nalazi ispod dječje sjedalice, jer bi
to moglo loše utjecati na njezinu stabilnost.
Sigurnosne pojaseve i
remenčiće dječje
sjedalice morate uvijek zakopčati. Oni moraju
biti što tješnje priljubljeni uz tijelo djeteta, čak
i
na kratkim udaljenostima.
Ako dječju sjedalicu učvršćujete sigurnosnim
pojasom vozila, provjerite da je pojas dobro
zategnut i
da dječju sjedalicu drži čvrsto
priljubljenu uz sjedalo vozila. Po potrebi,
ako se sjedalo suvozača može podešavati,
pomaknite ga prema naprijed.
Na stražnjim mjestima uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-
d
ječje sjedalice okrenute leđima u smjeru
vožnje,
-
n
ogu djeteta u dječjoj sjedalici okrenutoj
licem u
smjeru vožnje.
Po potrebi, primaknite prednje sjedalo
i
uspravite njegov naslon.
Radi optimalnog postavljanja dječje sjedalice
okrenute prema prednjem dijelu vozila,
provjerite je li njezin naslon što bliže naslonu
sjedala vozila ili po mogućnosti u
dodiru
s
njim. Prije postavljanja dječje sjedalice
s
naslonom morate skinuti naslon za
glavu na tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili učvršćen kako pri naglom
kočenju ne bi postao opasan projektil. Nakon
vađenja dječje sjedalice ponovo ga postavite.
Prednji sigurnosni pojasevi
U svakoj zemlji postoje posebni propisi za
prijevoz djece na sjedalu suvozača. Provjerite
propise koji se primjenjuju u
vašoj zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u
smjeru vožnje, isključite
prednji zračni jastuk suvozača.
U protivnom bi dijete pri napuhavanju jastuka
moglo zadobiti teške ili čak smrtne ozljede.
Postavljanje povišenja
Prsni dio sigurnosnog pojasa mora prelaziti
preko djetetova ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora prelaziti
preko djetetovih bedara. Preporučuje se korištenje povišenja s
naslonom opremljenim vodilicom pojasa
u
visini ramena.
Radi sigurnosti:
-
d
jecu u vozilu ne ostavljajte samu bez
nadzora,
-
d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-
k
ljučeve ne ostavljajte u vozilu na dohvatu
djece.
Za sprečavanje slučajnog otvaranja stražnjih
vrata i
stakala, uključite sigurnosnu bravu za
djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčanih zraka zavjesama
na stražnjim staklima.
05
Sigurnost
Page 117 of 248

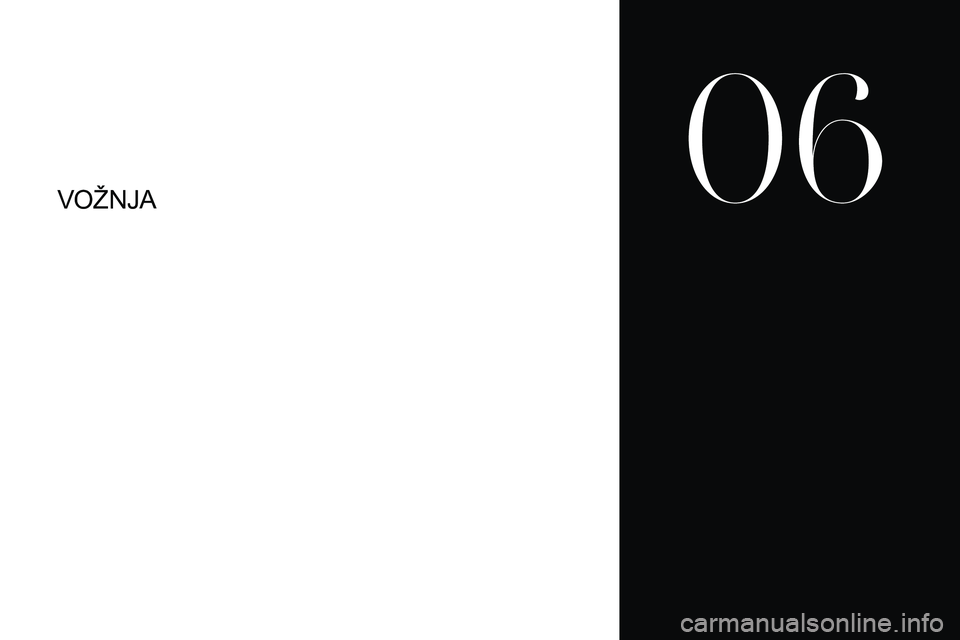

VOŽNJA
06

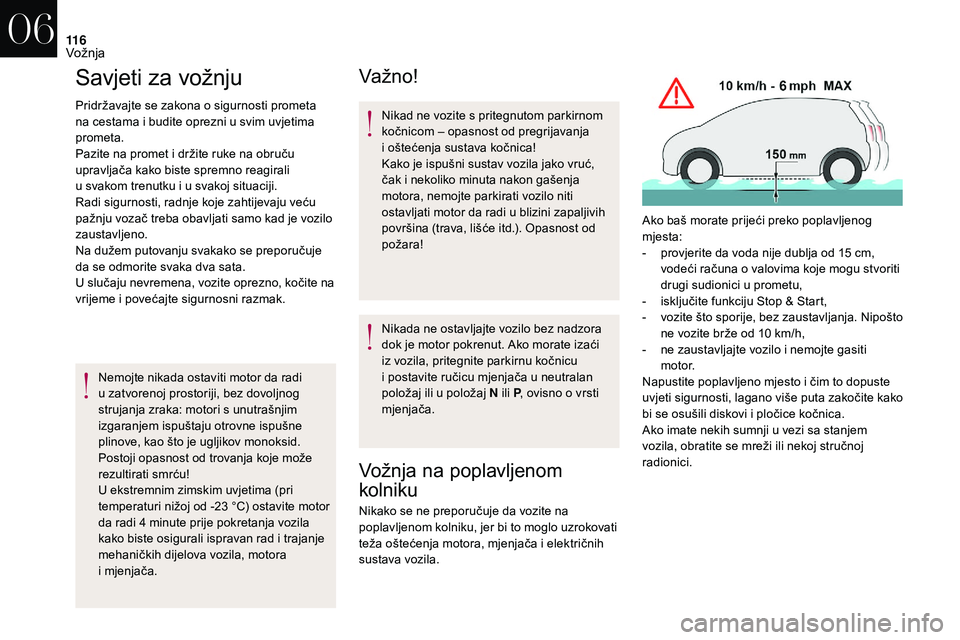

Page 118 of 248

11 6
Savjeti za vožnju
Pridržavajte se zakona o sigurnosti prometa
n a cestama i budite oprezni u svim uvjetima
prometa.
Pazite na promet i
držite ruke na obruču
upravljača kako biste spremno reagirali
u
svakom trenutku i u svakoj situaciji.
Radi sigurnosti, radnje koje zahtijevaju veću
pažnju vozač treba obavljati samo kad je vozilo
zaustavljeno.
Na dužem putovanju svakako se preporučuje
da se odmorite svaka dva sata.
U slučaju nevremena, vozite oprezno, kočite na
vrijeme i
povećajte sigurnosni razmak.
Nemojte nikada ostaviti motor da radi
u
zatvorenoj prostoriji, bez dovoljnog
strujanja zraka: motori s
unutrašnjim
izgaranjem ispuštaju otrovne ispušne
plinove, kao što je ugljikov monoksid.
Postoji opasnost od trovanja koje može
rezultirati smrću!
U ekstremnim zimskim uvjetima (pri
temperaturi nižoj od -23
°C) ostavite motor
da radi 4
minute prije pokretanja vozila
kako biste osigurali ispravan rad i
trajanje
mehaničkih dijelova vozila, motora
i
mjenjača.
Va žno!
Nikad ne vozite s pritegnutom parkirnom
k očnicom – opasnost od pregrijavanja
i
oštećenja sustava kočnica!
Kako je ispušni sustav vozila jako vruć,
čak i
nekoliko minuta nakon gašenja
motora, nemojte parkirati vozilo niti
ostavljati motor da radi u
blizini zapaljivih
površina (trava, lišće itd.). Opasnost od
požara!
Nikada ne ostavljajte vozilo bez nadzora
dok je motor pokrenut. Ako morate izaći
iz vozila, pritegnite parkirnu kočnicu
i
postavite ručicu mjenjača u neutralan
položaj ili u
položaj N ili P , ovisno o
vrsti
mjenjača.
Vožnja na poplavljenom
kolniku
Nikako se ne preporučuje da vozite na
poplavljenom kolniku, jer bi to moglo uzrokovati
teža oštećenja motora, mjenjača i
električnih
sustava vozila. Ako baš morate prijeći preko poplavljenog
mjesta:
-
p
rovjerite da voda nije dublja od 15 cm,
vodeći računa o valovima koje mogu stvoriti
drugi sudionici u prometu,
-
i
sključite funkciju Stop & Start,
-
v
ozite što sporije, bez zaustavljanja. Nipošto
ne vozite brže od 10 km/h,
-
n
e zaustavljajte vozilo i nemojte gasiti
motor.
Napustite poplavljeno mjesto i čim to dopuste
uvjeti sigurnosti, lagano više puta zakočite kako
bi se osušili diskovi i pločice kočnica.
Ako imate nekih sumnji u vezi sa stanjem
vozila, obratite se mreži ili nekoj stručnoj
radionici.
06
Vožnja
Page 119 of 248

11 7

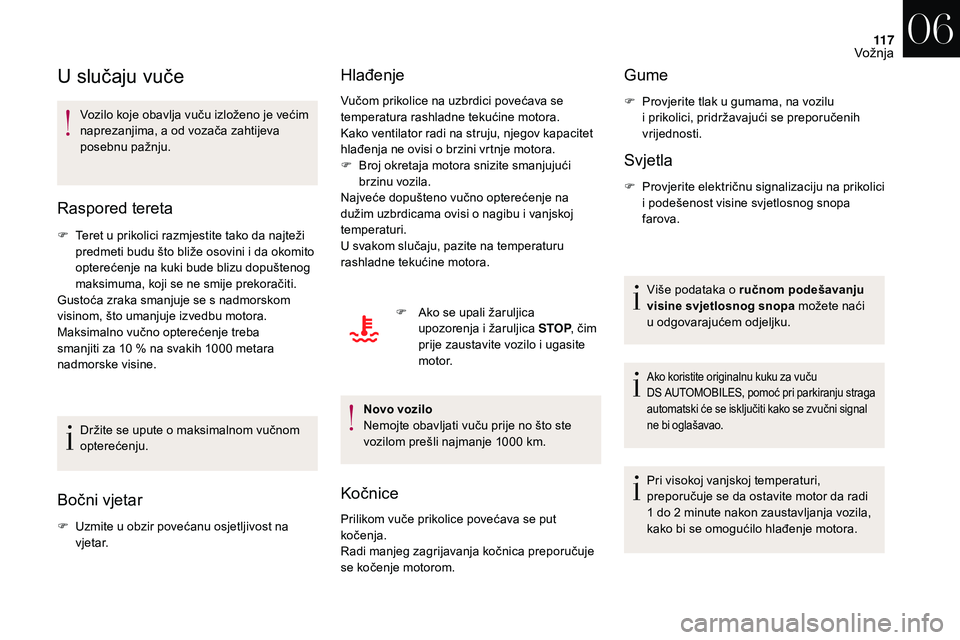

U slučaju vuče
Vozilo koje obavlja vuču izloženo je većim
naprezanjima, a od vozača zahtijeva
posebnu pažnju.
Raspored tereta
F Teret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje na kuki bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s
nadmorskom
visinom, što umanjuje izvedbu motora.
Maksimalno vučno opterećenje treba
smanjiti za 10
% na svakih 1000 metara
nadmorske visine.
Držite se upute o
maksimalnom vučnom
opterećenju.
Bočni vjetar
F Uzmite u obzir povećanu osjetljivost na
v j e t a r.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o
brzini vrtnje motora.
F
B
roj okretaja motora snizite smanjujući
brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o
nagibu i vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
F
A
ko se upali žaruljica
upozorenja i
žaruljica STOP, čim
prije zaustavite vozilo i
ugasite
motor.
Novo vozilo
Nemojte obavljati vuču prije no što ste
vozilom prešli najmanje 1000
km.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica preporučuje
se kočenje motorom.
Gume
F Provjerite tlak u gumama, na vozilu
i prikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na prikolici i podešenost visine svjetlosnog snopa
farova.
Više podataka o
ručnom podešavanju
visine svjetlosnog snopa možete naći
u
odgovarajućem odjeljku.
Ako koristite originalnu kuku za vuču
DS AUTOMOBILES, pomoć pri parkiranju straga
automatski će se isključiti kako se zvučni signal
ne bi oglašavao.
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1
do 2 minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
06
Vožnja
Page 120 of 248

11 8

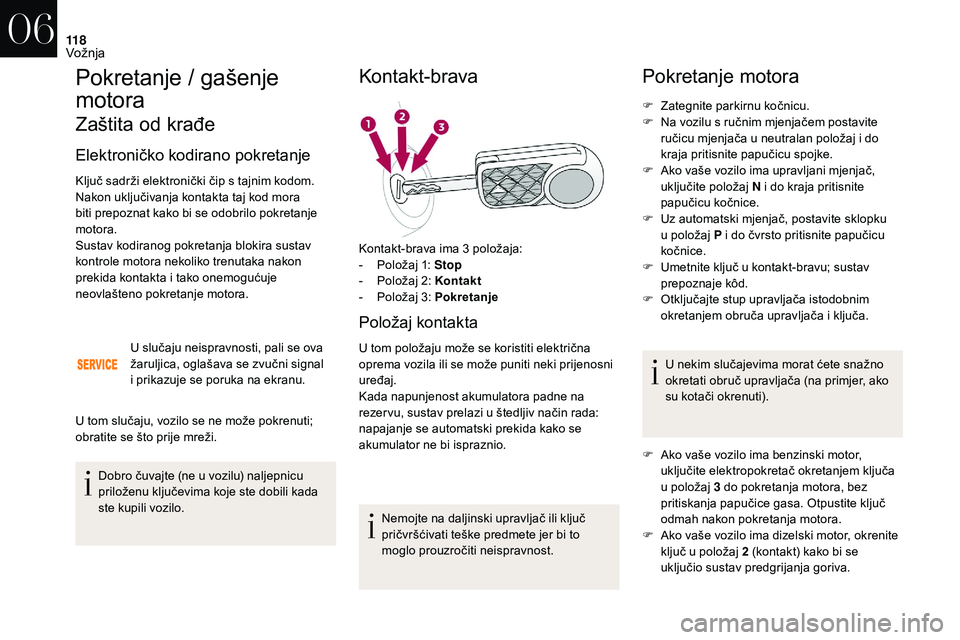

Pokretanje / gašenje
motora
Zaštita od krađe
Elektroničko kodirano pokretanje
Ključ sadrži elektronički čip s tajnim kodom.
N akon uključivanja kontakta taj kod mora
biti prepoznat kako bi se odobrilo pokretanje
motora.
Sustav kodiranog pokretanja blokira sustav
kontrole motora nekoliko trenutaka nakon
prekida kontakta i
tako onemogućuje
neovlašteno pokretanje motora.
U slučaju neispravnosti, pali se ova
žaruljica, oglašava se zvučni signal
i
prikazuje se poruka na ekranu.
U tom slučaju, vozilo se ne može pokrenuti;
obratite se što prije mreži. Dobro čuvajte (ne u
vozilu) naljepnicu
priloženu ključevima koje ste dobili kada
ste kupili vozilo.
Kontakt-brava
Položaj kontakta
U tom položaju može se koristiti električna
oprema vozila ili se može puniti neki prijenosni
uređaj.
Kada napunjenost akumulatora padne na
rezer vu, sustav prelazi u
štedljiv način rada:
napajanje se automatski prekida kako se
akumulator ne bi ispraznio.
Nemojte na daljinski upravljač ili ključ
pričvršćivati teške predmete jer bi to
moglo prouzročiti neispravnost.
Pokretanje motora
Kontakt-brava ima 3 položaja:
- P oložaj 1: Stop
-
P
oložaj 2: Kontakt
-
P
oložaj 3: Pokretanje F
Z
ategnite parkirnu kočnicu.
F
N
a vozilu s ručnim mjenjačem postavite
ručicu mjenjača u neutralan položaj i do
kraja pritisnite papučicu spojke.
F
A
ko vaše vozilo ima upravljani mjenjač,
uključite položaj N i do kraja pritisnite
papučicu kočnice.
F
U
z automatski mjenjač, postavite sklopku
u položaj P i do čvrsto pritisnite papučicu
kočnice.
F
U
metnite ključ u kontakt-bravu; sustav
prepoznaje kôd.
F
O
tključajte stup upravljača istodobnim
okretanjem obruča upravljača i
ključa.
U nekim slučajevima morat ćete snažno
okretati obruč upravljača (na primjer, ako
su kotači okrenuti).
F
A
ko vaše vozilo ima benzinski motor,
uključite elektropokretač okretanjem ključa
u
položaj 3 do pokretanja motora, bez
pritiskanja papučice gasa. Otpustite ključ
odmah nakon pokretanja motora.
F
A
ko vaše vozilo ima dizelski motor, okrenite
ključ u
položaj 2 (kontakt) kako bi se
uključio sustav predgrijanja goriva.
06
Vožnja
