209Praktische informatie

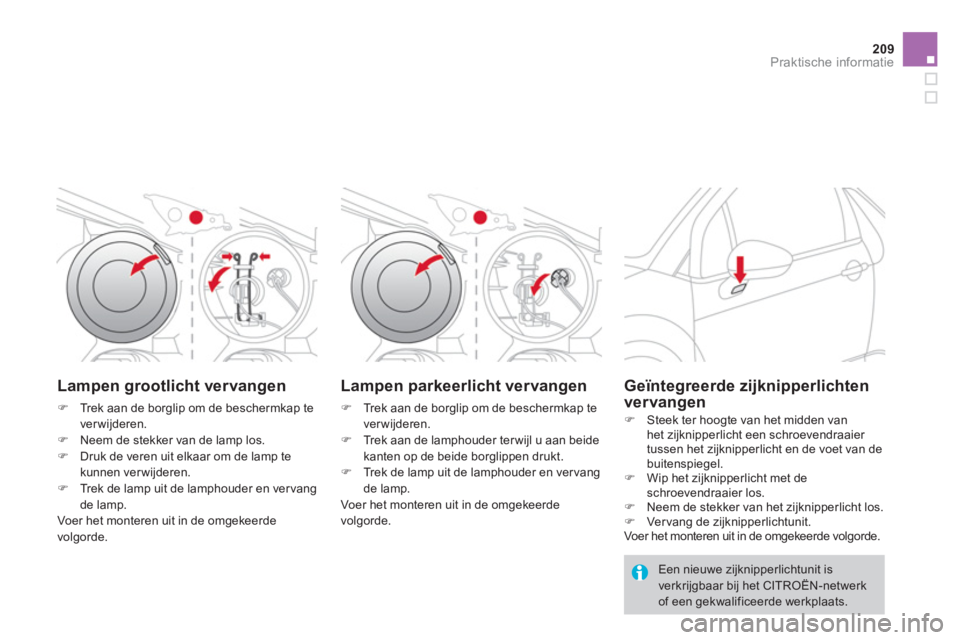

Lampen grootlicht vervangen
)Trek aan de borglip om de beschermkap te
ver wijderen. )Neem de stekker van de lamp los.)Druk de veren uit elkaar om de lamp te kunnen verwijderen.)Trek de lamp uit de lamphouder en vervangde lamp.
Voer het monteren uit in de omgekeerde
vol
gorde.
Lampen parkeerlicht vervangen
) Trek aan de borglip om de beschermkap te
ver wijderen.) Trek aan de lamphouder ter wijl u aan beide kanten op de beide borglippen drukt.)
Trek de lamp uit de lamphouder en vervang de lamp. Voer het monteren uit in de omgekeerde
volgorde.


Geïntegreerde zijknipperlichten
vervangen
) Steek ter hoogte van het midden van het zijknipperlicht een schroevendraaier
tussen het zijknipperlicht en de voet van de buitenspiegel. ) Wip het zijknipperlicht met de schroevendraaier los. )
Neem de stekker van het zijknipperlicht los. )
Vervang de zijknipperlichtunit.
Voer het monteren uit in de omgekeerde volgorde.
Een nieuwe zijknipperlichtunit is verkrijgbaar bij het CITROËN-netwerkof een gekwalificeerde werkplaats.

U kunt deze unit bestellen bij het CITROËN-netwerk of eengekwalificeerde werkplaats. Voor vragen over het ver vangen van deze lampen kunt u terechtbij het CITROËN-netwerk of een gekwalificeerde werkplaats.

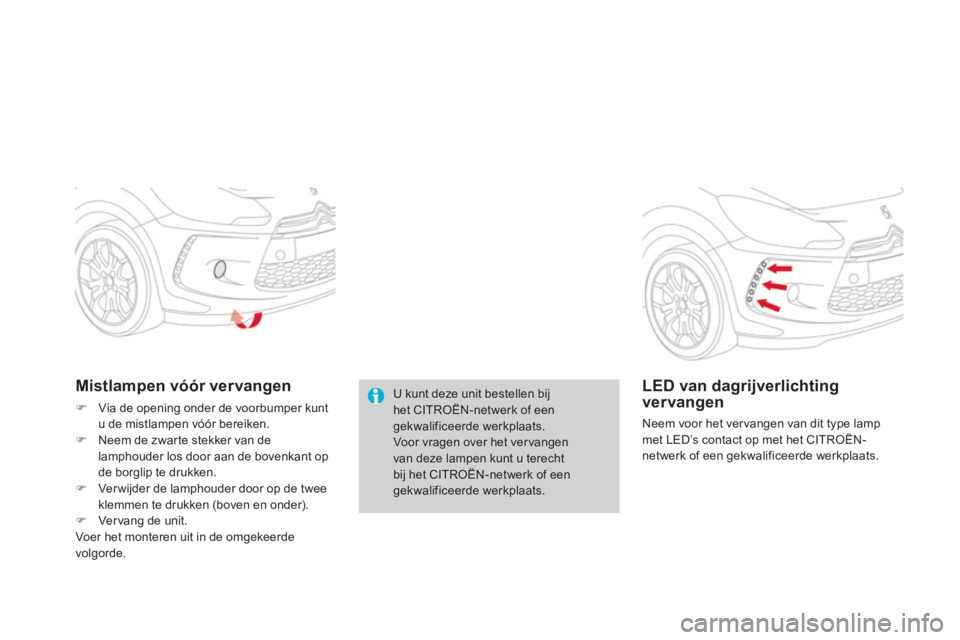

Mistlampen vóór vervangen
)Via de opening onder de voorbumper kuntu de mistlampen vóór bereiken.
)Neem de zwarte stekker van delamphouder los door aan de bovenkant op
de borglip te drukken. )Verwijder de lamphouder door op de twee klemmen te drukken (boven en onder). )Vervang de unit.
Voer het monteren uit in de omgekeerde
vol
gorde.
LED van dagrijverlichtingvervangen

Neem voor het ver vangen van dit type lamp met LED’s contact op met het CITROËN-netwerk of een gekwalificeerde werkplaats.

211Praktische informatie
1.Remlicht/parkeerlicht (P21/5W).2.Parkeerlichten (P5W).3.Richtingaanwijzers
(PY21W, amberkleurig) . 4.Mistachterlicht links (PR21W, rood)Achteruitrijlicht rechts (P21W).

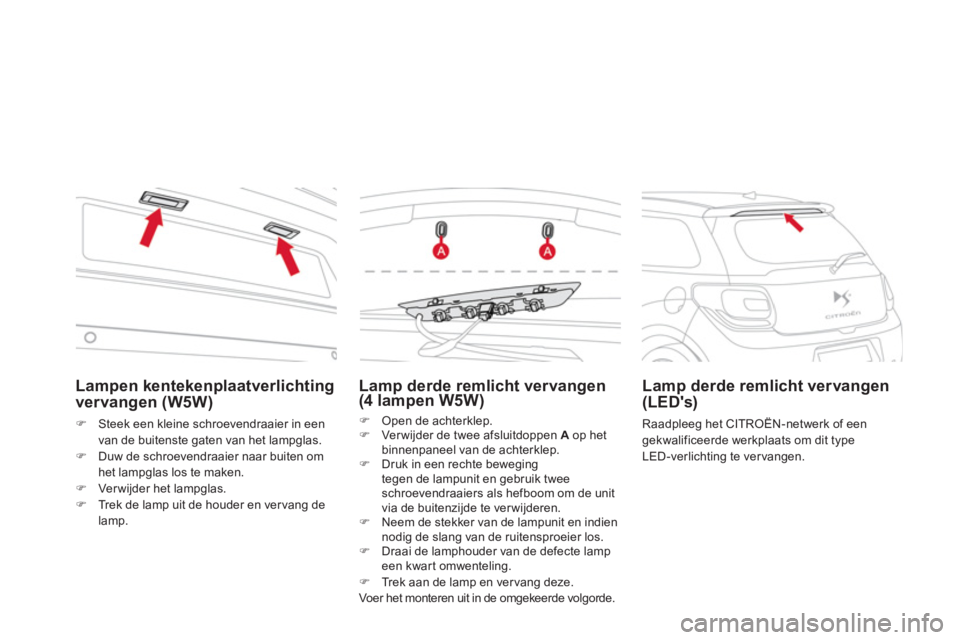

Achterlichten

Rode of amberkleurige lampen, zoals de richtingaanwijzers of hetmistachterlicht, moeten vervangenworden door lampen met dezelfde specificaties en kleur.
Lampen vervangen
)
Open de achterklep.)
Ver wijder het luikje in de bekleding aan de
desbetreffende zijkant.) Draai de vlindermoer voor de bevestigingvan de lampunit los. )
Neem de stekker van de lampunit los. )
Ver wijder voorzichtig de lampunit door er in een rechte beweging aan te trekken.
)
Maak de vier borglippen los en ver wijder
de lamphouder.
) Draai de lamp een kwart omwenteling en
ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Zorg er voor dat de lampunit in de geleiders
komt door de lampunit
goed in de lengteas vande auto te houden.

Lampen kentekenplaatverlichtingvervangen (W5W)
)Steek een kleine schroevendraaier in een
van de buitenste
gaten van het lampglas.)Duw de schroevendraaier naar buiten om het lampglas los te maken.)Verwijder het lampglas. )Trek de lamp uit de houder en vervang delamp.
Lamp derde remlicht vervangen(4 lampen W5W )pp
) Open de achterklep.)
Ver wijder de twee afsluitdoppen Aop het
binnenpaneel van de achterklep. ) Druk in een rechte beweging
tegen de lampunit en gebruik tweeschroevendraaiers als hefboom om de unit
via de buitenzijde te ver wijderen. ) Neem de stekker van de lampunit en indien
nodig de slang van de ruitensproeier los. ) Draai de lamphouder van de defecte lampeen kwart omwenteling. )
Trek aan de lamp en ver vang deze.
Voer het monteren uit in de om
gekeerde volgorde.




Lamp derde remlicht vervangen (LED's)

Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats om dit type
LED-verlichting te vervangen.

213Praktische informatie

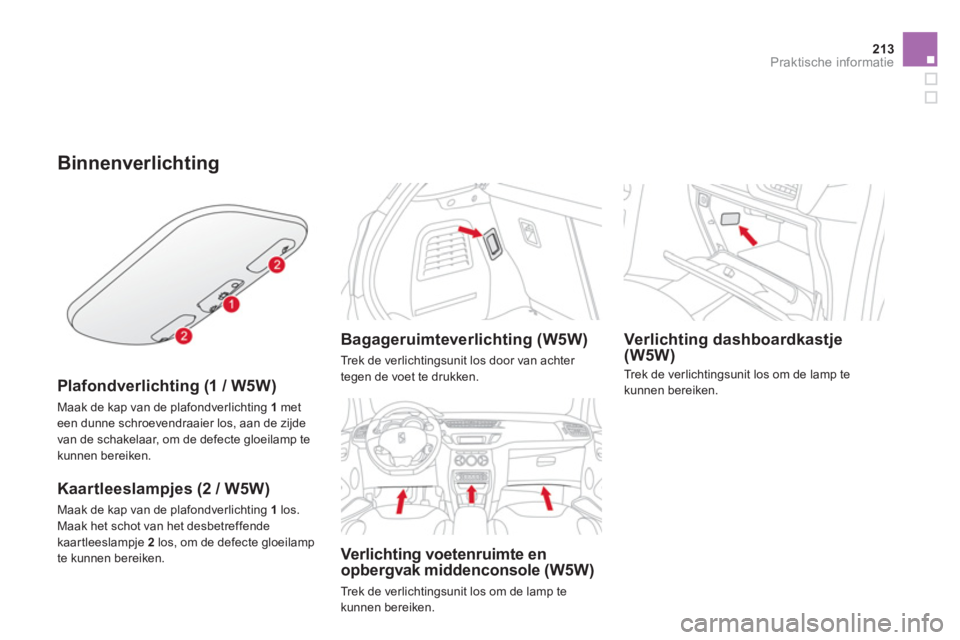

Binnenverlichting

Plafondverlichting (1 / W5W)


Maak de kap van de plafondverlichting 1met een dunne schroevendraaier los, aan de zijde
van de schakelaar, om de defecte gloeilamp te
kunnen bereiken.



Kaartleeslampjes (2 / W5W)


Maak de kap van de plafondverlichting 1los. Maak het schot van het desbetreffende
kaartleeslampje 2los, om de defecte gloeilamp
te kunnen bereiken.
Bagageruimteverlichting (W5W)
Tr e k d e v e r l i c h t i ngsunit los door van achter
tegen de voet te drukken.

Verlichting voetenruimte en
opbergvak middenconsole (W5W)
Tr e k d e v e r l i c h t i ngsunit los om de lamp te kunnen bereiken.
Verlichting dashboardkastje (W5W)

Tr e k d e v e r l i c h t i ngsunit los om de lamp te
kunnen bereiken.

Zekeringen vervangen

Montage van elektrischeaccessoires

Bij het ontwerp van het elektrische circuit van uw auto is reeds rekeninggehouden met de montage van zowel de standaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.

CITROËN is niet aansprakelijk voor kosten die voortvloeien uit storingen
veroorzaakt door het monteren van extra accessoires die niet door CITROËN aanbevolen en geleverdworden, en die niet volgens haar voorschriften zijn gemonteerd. Ditgeldt met name als het gezamenlijkestroomverbruik van de extraaccessoires meer dan 10 milliampère bedraagt.
De tang voor het ver wijderen van zekeringenevenals de reservezekeringhouders bevinden
zich aan de binnenzijde van het deksel van de
zekeringkast in het dashboard:)trek aan de zijkant van het deksel om hetlos te maken,)ver wijder het deksel volledig,)maak de tang los.

Toegang tot het gereedschap

Voordat u een zekering ver vangt, dient u de
oorzaak van de storing op te sporen en te(laten) verhelpen.) U kunt aan de draad van een zekering zienof deze defect is.

Vervangen van een zekering
GoedDefect
)
Gebruik de speciale tang om de zekeringuit de zekeringkast te ver wijderen. )
Ver vang een defecte zekering altijd door een zekering met dezelfde stroomsterkte. )
Selecteer de zekering aan de hand van
het nummer op de zekeringkast, de op de
zekering aangegeven stroomsterkte en het onderstaande overzicht.

215
Praktische informatie

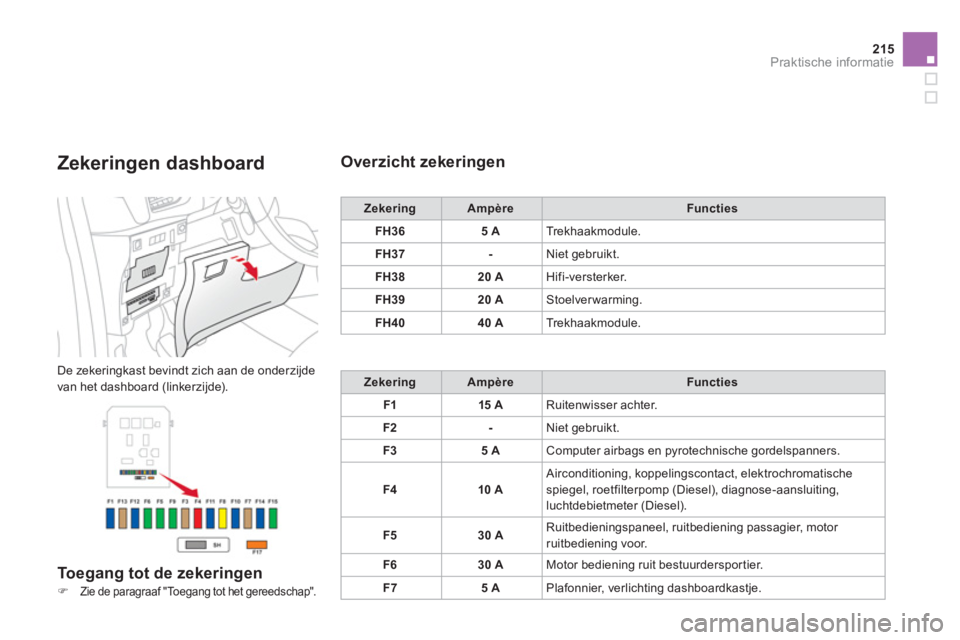

Zekeringen dashboard

De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
)Zie de paragraaf "Toegang tot het gereedschap".
Overzicht zekeringen
ZekeringAmpèreFuncties
FH3
65 ATrekhaakmodule.
FH37
-Niet gebruikt.
FH3
820 AHifi-versterker.
FH3
920 AStoelverwarming.
FH40
40 ATrekhaakmodule.
ZekeringAmpèreFuncties
F115 ARuitenwisser achter.
F2-Niet gebruikt.
F
35 AComputer airbags en pyrotechnische gordelspanners.
F410 A Airconditioning, koppelingscontact, elektrochromatischespiegel, roetfilterpomp (Diesel), diagnose-aansluiting,
luchtdebietmeter (Diesel).
F5
30 ARuitbedieningspaneel, ruitbediening passagier, motor ruitbediening voor.
F
630 AMotor bediening ruit bestuurderspor tier.
F7 5
APlafonnier, verlichting dashboardkastje.

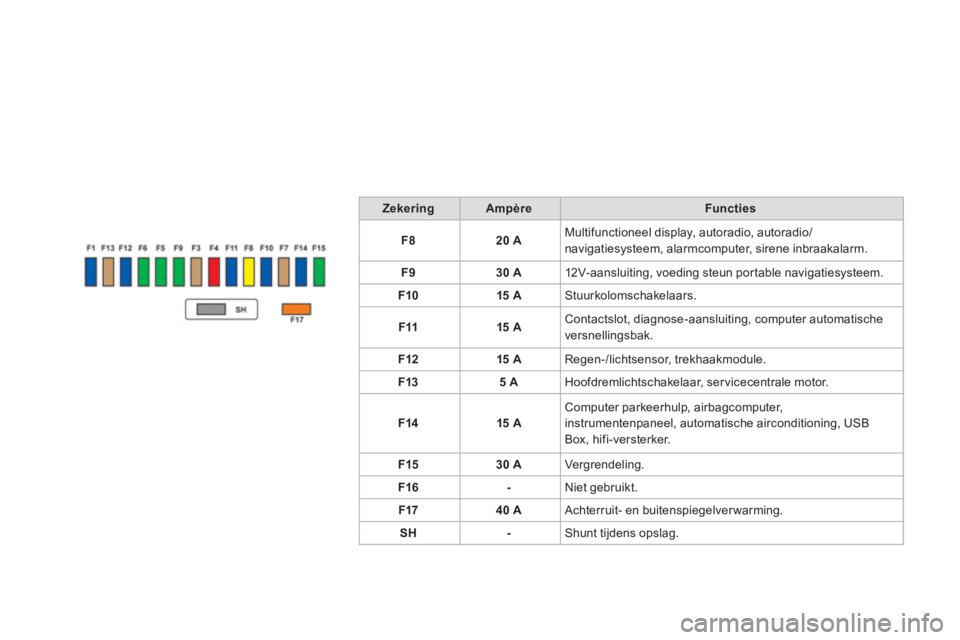

ZekeringAmpèreFuncties
F
820 AMultifunctioneel display, autoradio, autoradio/navigatiesysteem, alarmcomputer, sirene inbraakalarm.
F
930 A12V- aansluiting, voeding steun por table navigatiesysteem.
F1
015 AStuurkolomschakelaars.
F1
115 AContactslot, diagnose-aansluiting, computer automatische
versnellingsbak.
F12 15
ARegen-/lichtsensor, trekhaakmodule.
F1
35 AHoofdremlichtschakelaar, servicecentrale motor.
F1415 AComputer parkeerhulp, airbagcomputer,
instrumentenpaneel, automatische airconditioning, USB
Box, hifi-versterker.
F1
530 AVergrendeling.
F16
-Niet gebruikt.
F1740 A Achterruit- en buitenspiegelver warming.
S
H-Shunt tijdens opslag.

217Praktische informatie

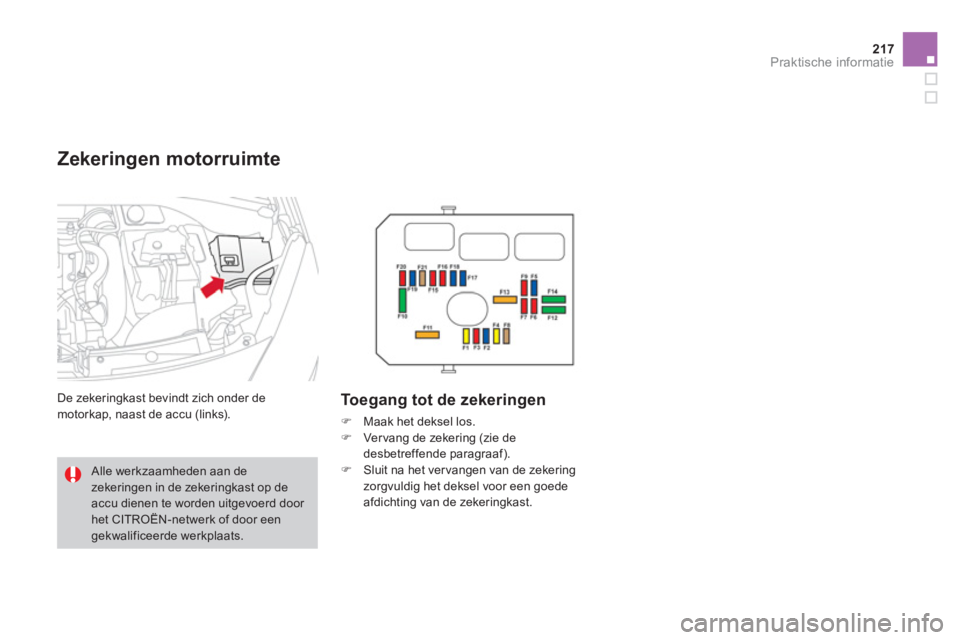

Zekeringen motorruimte
De zekeringkast bevindt zich onder demotorkap, naast de accu (links).To egang tot de zekeringen
)
Maak het deksel los.
)
Ver vang de zekering (zie de
desbetreffende paragraaf). ) Sluit na het ver vangen van de zekeringzorgvuldig het deksel voor een goede
afdichting van de zekeringkast.

Alle werkzaamheden aan de zekeringen in de zekeringkast op de accu dienen te worden uitgevoerd door het CITROËN-netwerk of door eengekwalificeerde werkplaats.

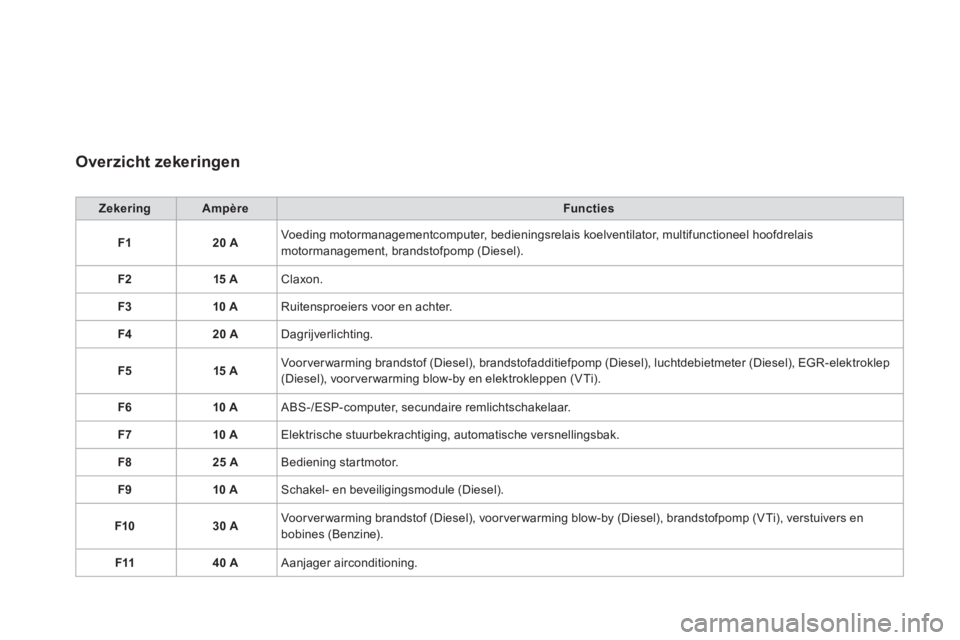

Overzicht zekeringen
ZekeringAmpèreFuncties
F120 A Voeding motormanagementcomputer, bedieningsrelais koelventilator, multifunctioneel hoofdrelais
motormanagement, brandstofpomp (Diesel).
F
215 A Claxon.
F
310 A Ruitensproeiers voor en achter.
F420 A Dagrijverlichting.
F
515 A Voor ver war ming brandstof (Diesel), brandstofadditiefpomp (Diesel), luchtdebietmeter (Diesel), EGR-elektroklep (Diesel), voor ver warming blow-by en elektrokleppen (VTi).
F
610 A ABS-/ESP-computer, secundaire remlichtschakelaar.
F
710 A Elektrische stuurbekrachtiging, automatische versnellingsbak.
F
825 A Bediening startmotor.
F9
10 A Schakel- en beveiligingsmodule (Diesel).
F10
30 A Voor ver war ming brandstof (Diesel), voor ver warming blow-by (Diesel), brandstofpomp (VTi), verstuivers en
bobines (Benzine).
F1140 A Aanjager airconditioning.
