CITROEN DS3 CABRIO 2013 Upute Za Rukovanje (in Croatian)

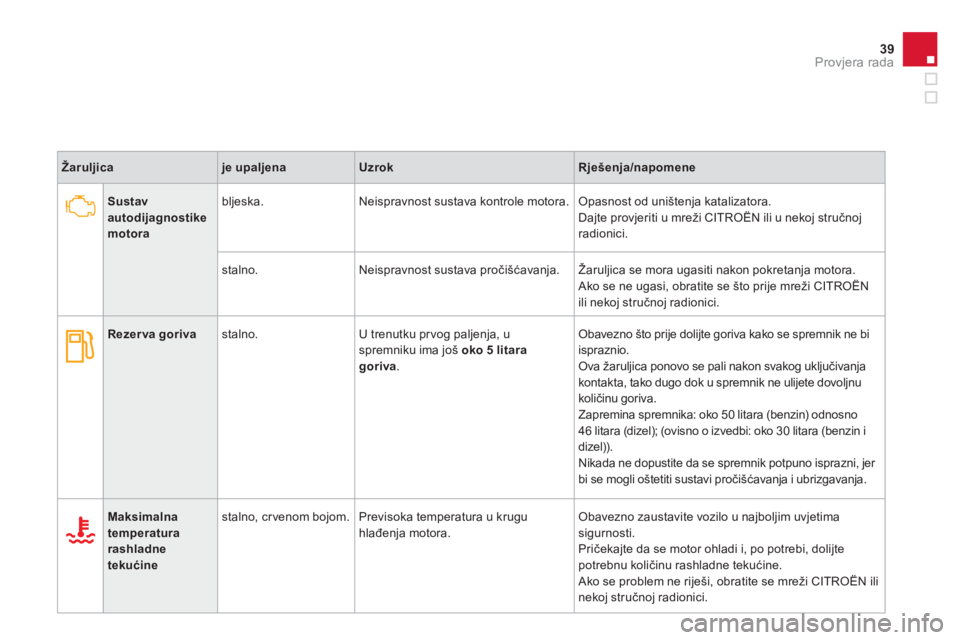

39Provjera rada
Žaruljicaje upaljenaUzrokRješenja/napomene
Sustavautodijagnostike motora
bljeska. Neispravnost sustava kontrole motora. Opasnost od uništenja katalizatora.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
stalno. Neispravnost sustava pročišćavanja. Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se što prije mreži CITROËNili nekoj stručnoj radionici.
Rezerva gorivastalno. U trenutku prvog paljenja, u
spremniku ima još oko 5 litara goriva .
Obavezno što prije dolijte goriva kako se spremnik ne biispraznio. Ova žaruljica ponovo se pali nakon svakog uključivanja kontakta, tako dugo dok u spremnik ne ulijete dovoljnukoličinu goriva.
Zapremina spremnika: oko 50 litara (benzin) odnosno
46 litara (dizel); (ovisno o izvedbi: oko 30 litara (benzin i
dizel)).
Nikada ne dopustite da se spremnik potpuno isprazni, jer
bi se mogli oštetiti sustavi pročišćavanja i ubrizgavanja.
Maksimalna temperatura rashladne tekućine
stalno, crvenom bojom. Previsoka temperatura u krugu hlađenja motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Pričekajte da se motor ohladi i, po potrebi, dolijtepotrebnu količinu rashladne tekućine.
Ako se problem ne rije

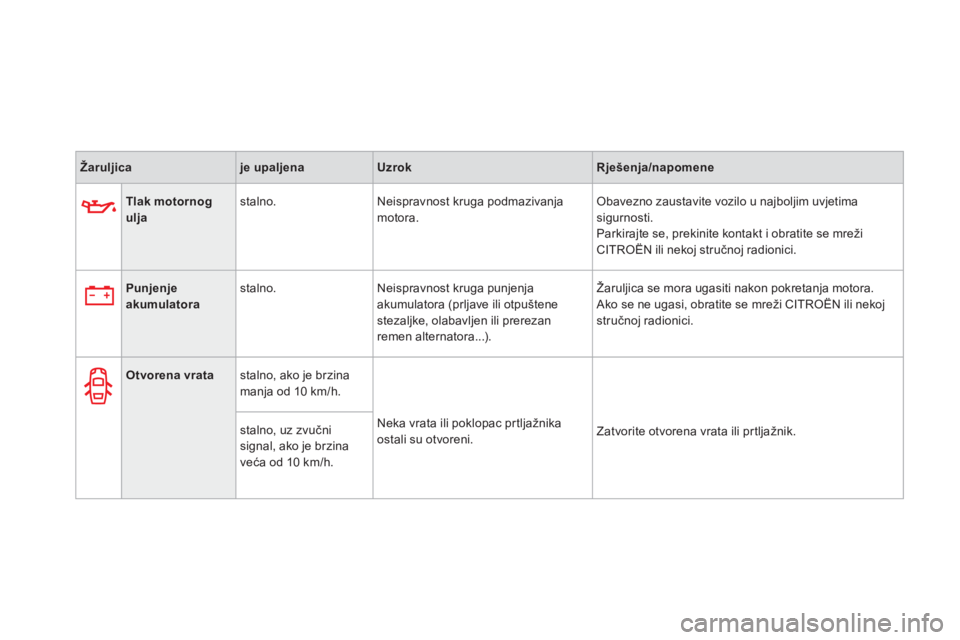

Žaruljicaje upaljenaUzrokRješenja/napomene
Tlak motornog ulja stalno. Neispravnost kruga podmazivanja
motora. Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži CITROËN ili nekoj stručnoj radionici.
Punjenjeakumulatora
stalno. Neispravnost kruga punjenja
akumulatora (prljave ili otpuštenestezaljke, olabavljen ili prerezan
remen alternatora...). Žarul
jica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Otvorena vrata

stalno, ako je brzina
manja od 10 km/h.
Neka vrata ili poklopac pr tl
jažnika
ostali su otvoreni. Zatvorite otvorena vrata ili prtljažnik.
stalno, uz zvučni
signal, ako je brzina
veća od 10 km/h.

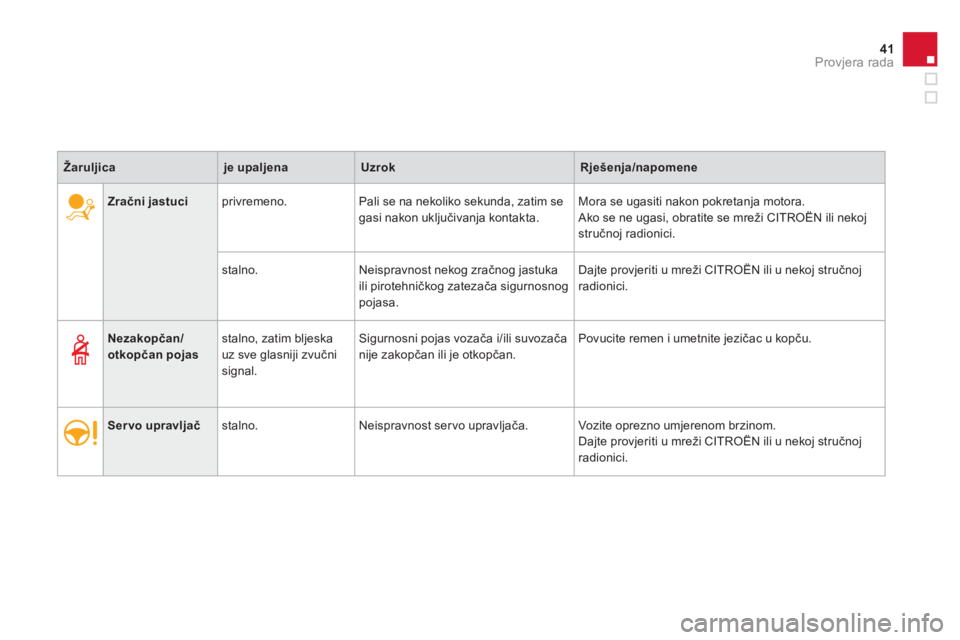

41Provjera rada
Zračni jastuciprivremeno. Pali se na nekoliko sekunda, zatim segasi nakon uključivanja kontakta.Mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
stalno. Neispravnost nekog zračnog jastuka
ili pirotehničkog zatezača sigurnosnog
pojasa.Da
jte provjeriti u mre

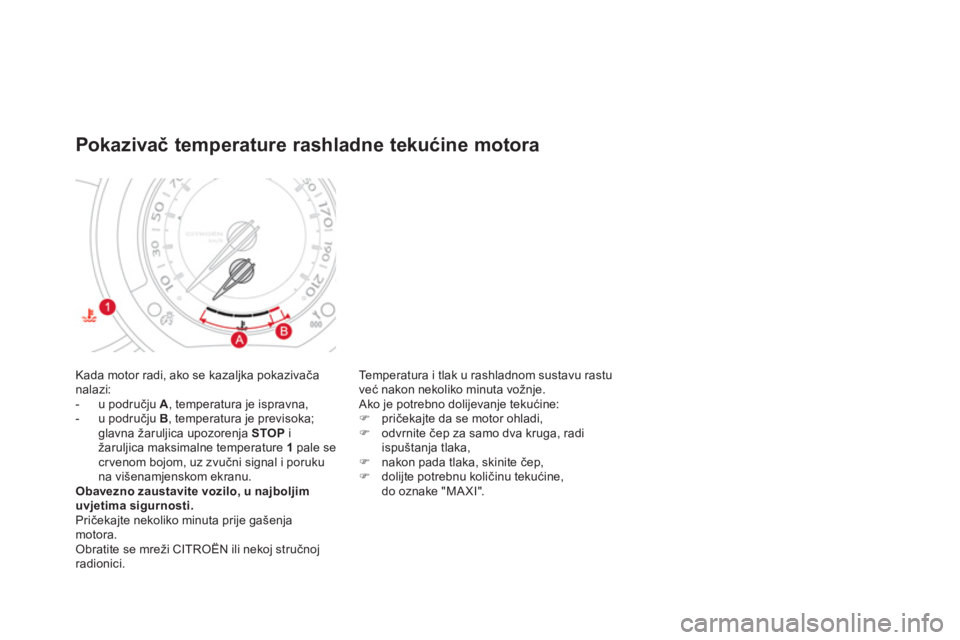

Kada motor radi, ako se kazaljka pokazivača nalazi:
- u području A
, temperatura je ispravna,
- u području B, temperatura je previsoka;
glavna žaruljica upozorenja STOP
i žaruljica maksimalne temperature 1pale se crvenom bojom, uz zvučni signal i poruku na vi

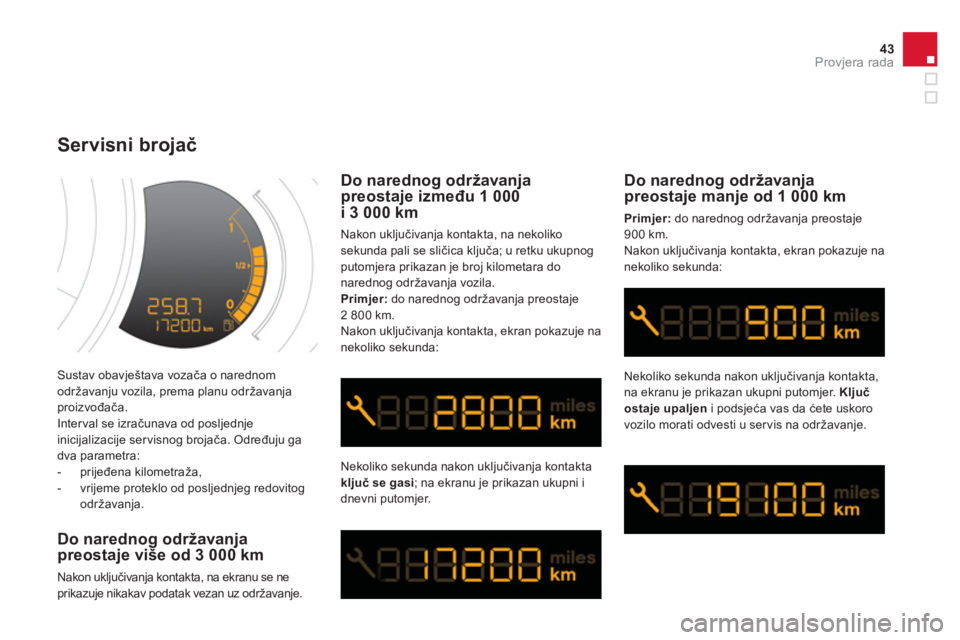

43Provjera rada
Sustav obavještava vozača o narednom
održavanju vozila, prema planu održavanjaproizvođača.
Interval se izračunava od posljednje
inicijalizacije ser visnog brojača. Određuju ga
dva parametra:


- pri
jeđena kilometraža,

- vrijeme proteklo od posljednjeg redovitogodržavanja.
Servisni brojač
Do narednog održavanjapreostaje između 1 000 i 3 000 km
Nakon uključivanja kontakta, na nekoliko
sekunda pali se sličica ključa; u retku ukupnog putomjera prikazan je broj kilometara donarednog održavanja vozila.Primjer:
do narednog održavanja preostaje2 800 km.
Nakon uključivanja kontakta, ekran pokazuje nanekoliko sekunda:


Do narednog održavanja preostaje manje od 1 000 km
Primjer:do narednog održavanja preostaje 900 km.
Nakon uključivanja kontakta, ekran pokazuje na
nekoliko sekunda:
Nekoliko sekunda nakon ukl
jučivanja kontakta,
na ekranu je prikazan ukupni putomjer. Ključ
ostaje upaljen i podsjeća vas da ćete uskoro
vozilo morati odvesti u ser vis na odr

Nekoliko sekunda nakon uključivanja kontakta, na ekranu je prikazan ukupni putomjer. Ključ
ostaje stalno upaljen .
Na interval redovitog pregleda utječei faktor vremena, ovisno o načinukorištenja vozila.

Ta k o s e k ljuč može upaliti i nakon isteka roka od dvije godine.

Inicijalizacija servisnog brojača

Nakon svakog redovitog održavanja potrebno je inicijalizirati servisni brojač.
Postupak je sljedeći:)
prekinite kontakt, )
pritisnite tipku za vraćanje na nulu dnevnogputomjera i držite je pritisnutu,)
uključite kontakt; počinje odbrojavanje
putomjera,
) kada je na ekranu prikazano "=0", otpustite
tipku; sličica kl
juča se gasi.

Ako nakon ovog postupka želite odspojiti akumulator, zaključajte voziloi pričekajte najmanje pet minuta, radi uvažavanja inicijalizacije ser visnogbrojača.


Prikaz podatka o održavanju

Podatak o održavanju uvijek vam je dostupan.)Pritisnite tipku za vraćanje na nulu dnevnog putomjera.
Podatak o narednom održavanju prikazuje se na nekoliko sekunda, zatim se gasi.

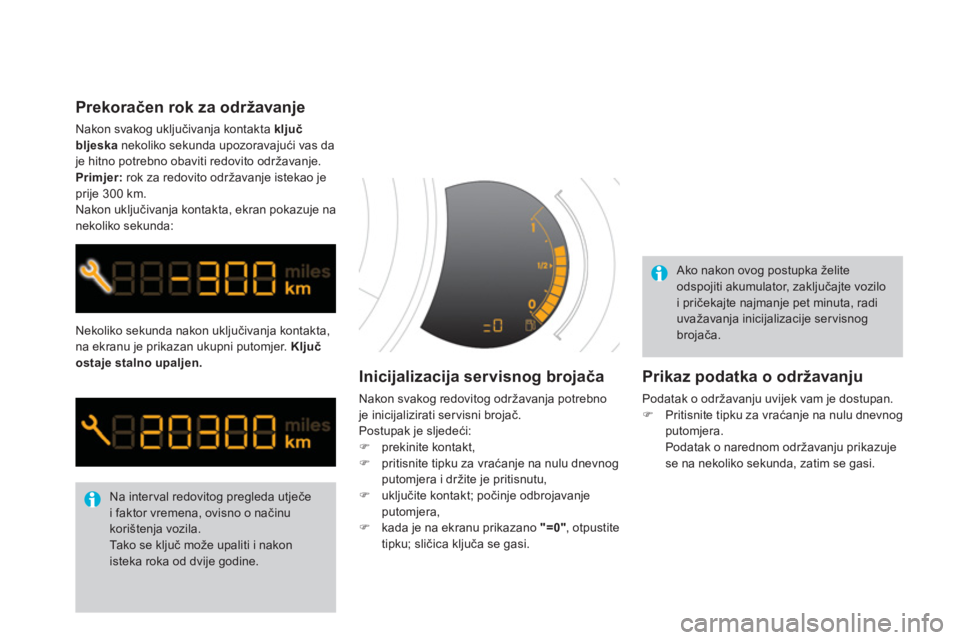

Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta ključbljeskanekoliko sekunda upozoravajući vas da
je hitno potrebno obaviti redovito održavanje.Primjer:
rok za redovito održavanje istekao jeprije 300 km.
Nakon uključivanja kontakta, ekran pokazuje na nekoliko sekunda:

45
Provjera rada

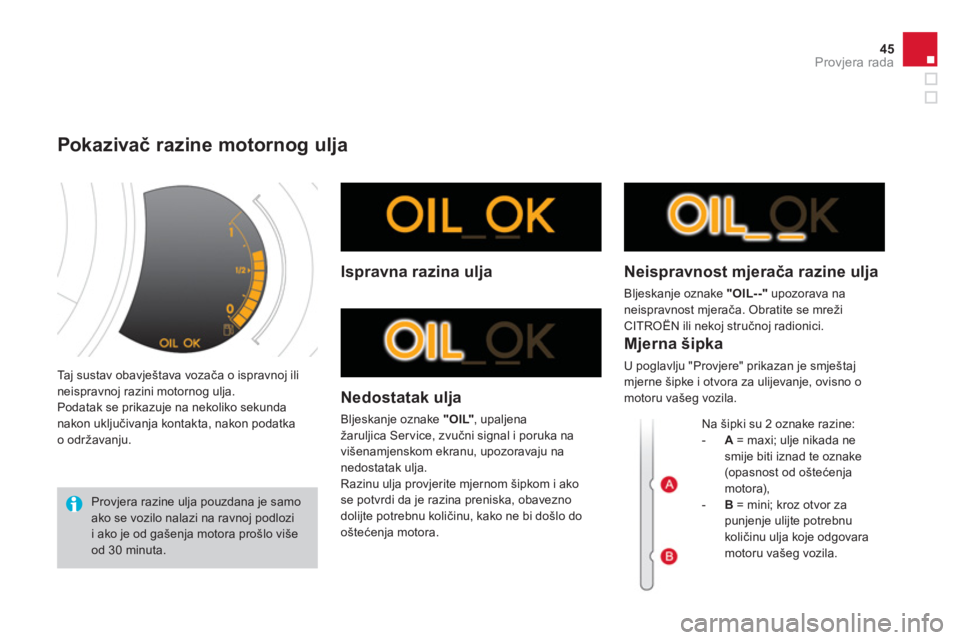

Taj sustav obavještava vozača o ispravnoj ili neispravnoj razini motornog ulja.
Podatak se prikazuje na nekoliko sekundanakon uključivanja kontakta, nakon podatka
o održavanju.
Pokazivač razine motornog ulja

Provjera razine ulja pouzdana je samoako se vozilo nalazi na ravnoj podlozii ako je od gašenja motora prošlo višeod 30 minuta.
Ispravna razina ulja
Nedostatak ul
ja
Bljeskanje oznake "OIL", upaljena žaruljica Ser vice, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju nanedostatak ulja.
Razinu ulja provjerite mjernom šipkom i ako
se potvrdi da je razina preniska, obavezno
dolijte potrebnu količinu, kako ne bi došlo do
oštećenja motora.


Neispravnost mjerača razine ulja

Bljeskanje oznake "OIL--"
upozorava naneispravnost mjerača. Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Na
šipki su 2 oznake razine:


-
A
= maxi; ulje nikada ne smije biti iznad te oznake(opasnost od oštećenja
motora),
-
B
= mini; kroz otvor za
punjenje ulijte potrebnukoličinu ulja koje odgovara
motoru vašeg vozila.

Mjerna šipka

U poglavlju "Provjere" prikazan je smještajmjerne šipke i otvora za ulijevanje, ovisno o
motoru vašeg vozila.

Sustav mjerenja ukupne udaljenosti koju je
vozilo prešlo od početka kori

47Provjera rada

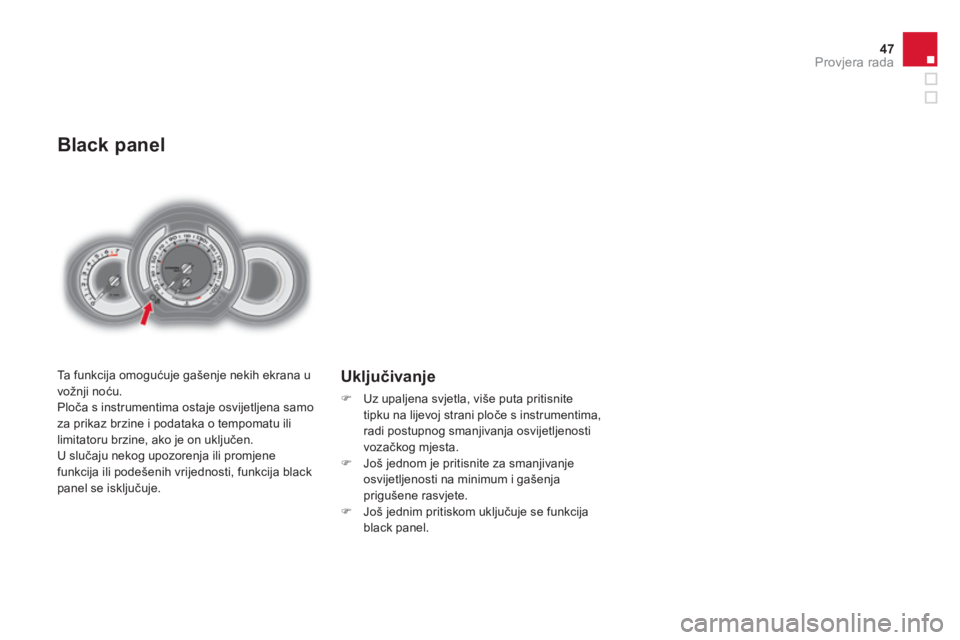

Black panel
Ta funkcija omogućuje gašenje nekih ekrana u
vožnji noću.
Ploča s instrumentima ostaje osvijetljena samo
za prikaz brzine i podataka o tempomatu ili
limitatoru brzine, ako
je on uključen.
U slučaju nekog upozorenja ili promjene funkcija ili podešenih vrijednosti, funkcija black panel se isključuje.
Uključivanje
)
Uz upaljena svjetla, više puta pritisnite
tipku na lijevoj strani ploče s instrumentima,radi postupnog smanjivanja osvijetljenosti
vozačkog mjesta. )
Jo

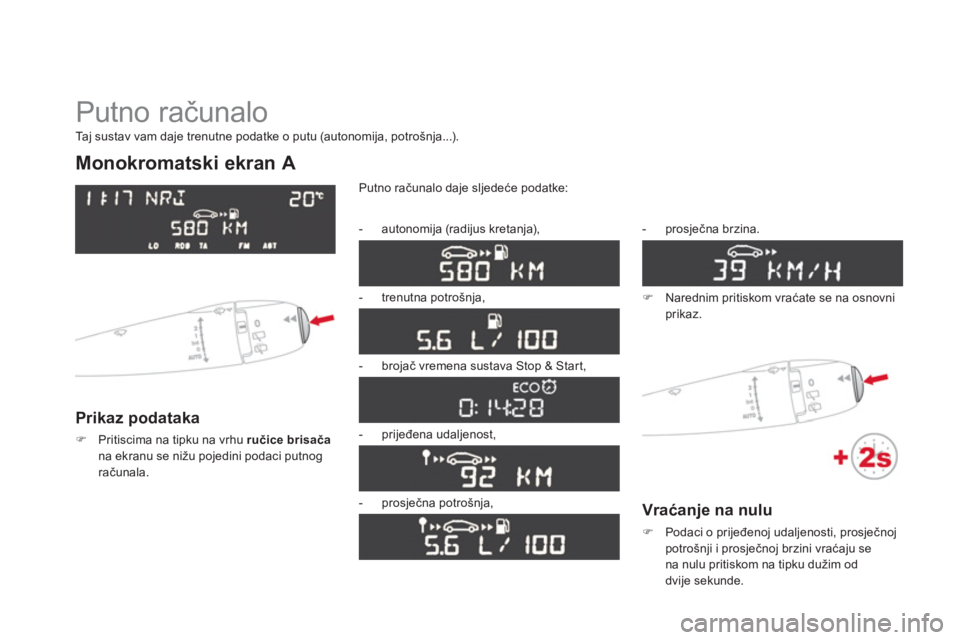

Putno računalo
Monokromatski ekran A
Prikaz podataka
)Pritiscima na tipku na vrhu ručice brisačana ekranu se nižu pojedini podaci putnog računala.
Putno računalo daje sljedeće podatke:


- autonomi
ja (radijus kretanja),

- trenutna potrošn
ja,

- bro
jač vremena sustava Stop & Start,

- pr
ijeđena udaljenost,

- pros
ječna potro
