CITROEN DS3 CABRIO 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2013, Model line: DS3 CABRIO, Model: CITROEN DS3 CABRIO 2013Pages: 421, PDF Size: 13.29 MB
Page 31 of 421

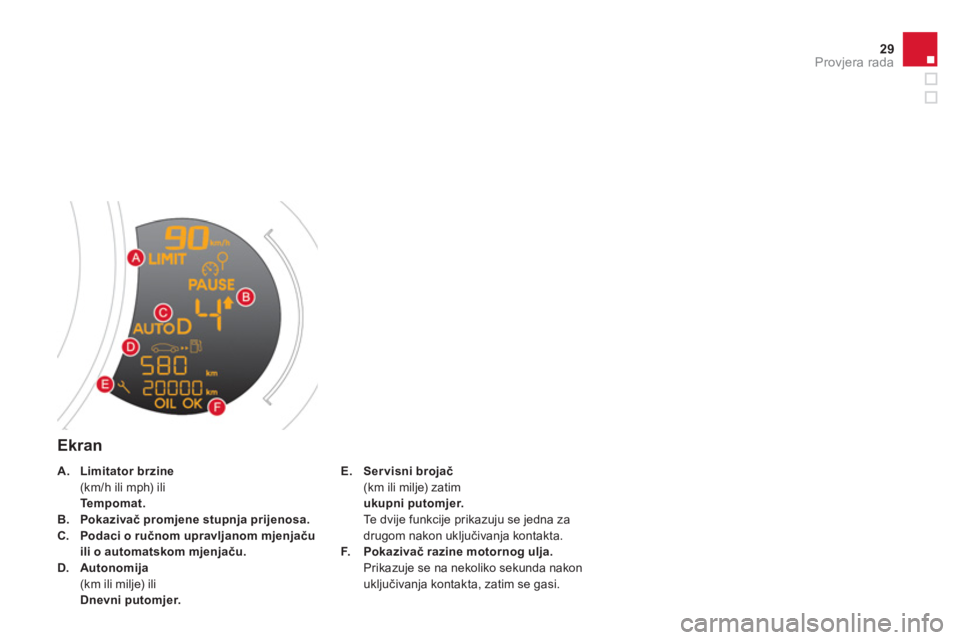

29Provjera rada
Ekran
E.Servisni brojač(km ili milje) zatim ukupni putomjer.Te d v ije funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta. F.Pokazivač razine motornog ulja.Prikazuje se na nekoliko sekunda nakonuključivanja kontakta, zatim se gasi.
A
.Limitator brzine (km/h ili mph) ili Tempomat.B. Pokazivač promjene stupnja prijenosa.C.Podaci o ručnom upravljanom mjenjačuili o automatskom mjenjaču.D.Autonomija (km ili milje) iliDnevni putomjer.
Page 32 of 421

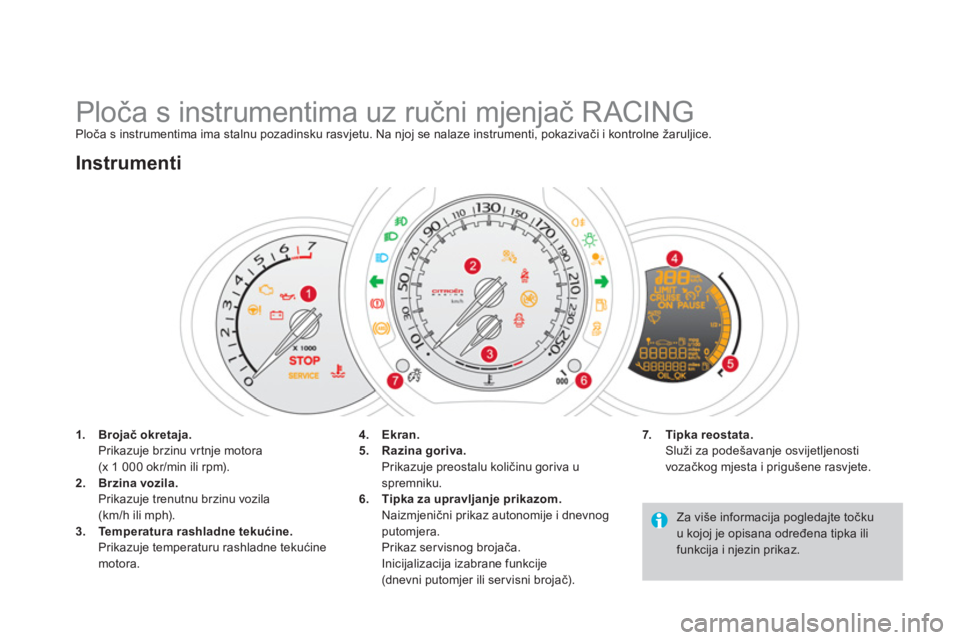

Ploča s instrumentima uz ručni mjenjač RACING Ploča s instrumentima ima stalnu pozadinsku rasvjetu. Na njoj se nalaze instrumenti, pokazivači i kontrolne žaruljice.
1.Brojač okretaja.Prikazuje brzinu vr tnje motora(x 1 000 okr/min ili rpm).2.Brzina vozila.Prikazuje trenutnu brzinu vozila(km/h ili mph). 3.Temperatura rashladne tekućine.Prikazuje temperaturu rashladne tekućinemotora.
Instrumenti
7.Tipka reostata. Služi za podešavanje osvijetljenosti
vozačkog mjesta i prigu
Page 33 of 421

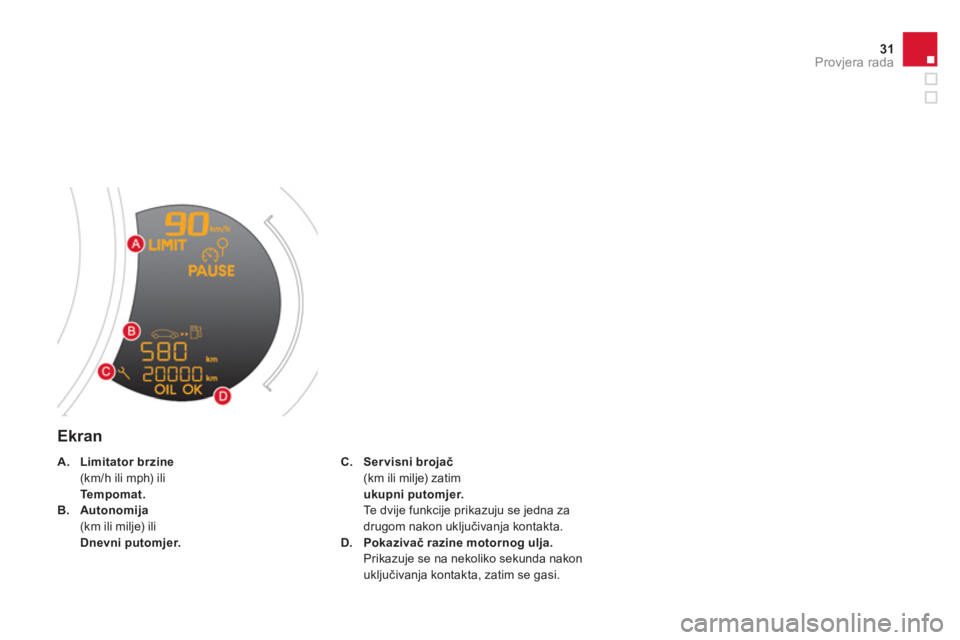

31Provjera rada
Ekran
C.Servisni brojač(km ili milje) zatim ukupni putomjer.Te d v i j e funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
D.Pokazivač razine motornog ulja.Prikazuje se na nekoliko sekunda nakonuključivanja kontakta, zatim se gasi.
A.Limitator brzine (km/h ili mph) ili Tempomat.B.Autonomija (km ili milje) ili
Dnevni putomjer.
Page 34 of 421
Paljenjem žaruljica vozač se obavještava o radu nekog sustava (žaruljice uključenosti
ili isključenosti) ili o pojavljivanju nekeneispravnosti (žaruljice upozorenja).
Kontrolne žaruljice
Pridružena upozorenja
Paljenje nekih žaruljica može biti praćeno zvučnim signalom i porukom na
višenamjenskom ekranu.
Žaruljica može biti stalno upaljena ili može bljeskati.
Neke žaruljice pale se na oba načina. Način paljenja
Page 35 of 421
33Provjera rada
Žaruljice uključenosti
Paljenje jedne od ovih žaruljica pokazuje da je pripadajuća funkcija uključena.
Žaruljicaje upaljenaUzrokRješenja/napomene
Lijevi pokazivačsmjerabljeska uz zvuk. Sklopka svjetala je pomaknuta prema
dolje.
Desni pokazivačsmjerabljeska uz zvuk. Sklopka svjetala je pomaknuta prema gore.
Pozicijska svjetlastalno. Sklopka svjetala je u položaju "pozicijskih svjetala".
Kratko svjetlostalno. Sklopka svjetala je u položaju "kratkog
svjetla".
Dugo svjetlostalno. Sklopku svjetala povukli ste premasebi. Povucite sklopku za povratak na kratko svjetlo.
Prednja svjetla zamaglustalno. Uključena su prednja svjetla za maglu. Prednja svjetla za maglu gase se okretanjem prstena za dva zakreta prema natrag.
Stražnja svjetla za maglustalno. Uključena su stražnja svjetla za
maglu.Stražnja svjetla za maglu gase se okretanjem prstenaprema natrag.
Četiri žmigavca
bljeska uz zvuk.Funkcija četiri žmigavca uključena je prekidačem na armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljiceistovremeno bljeskaju.
Page 36 of 421
Žaruljicaje upaljenaUzrokRješenja/napomene

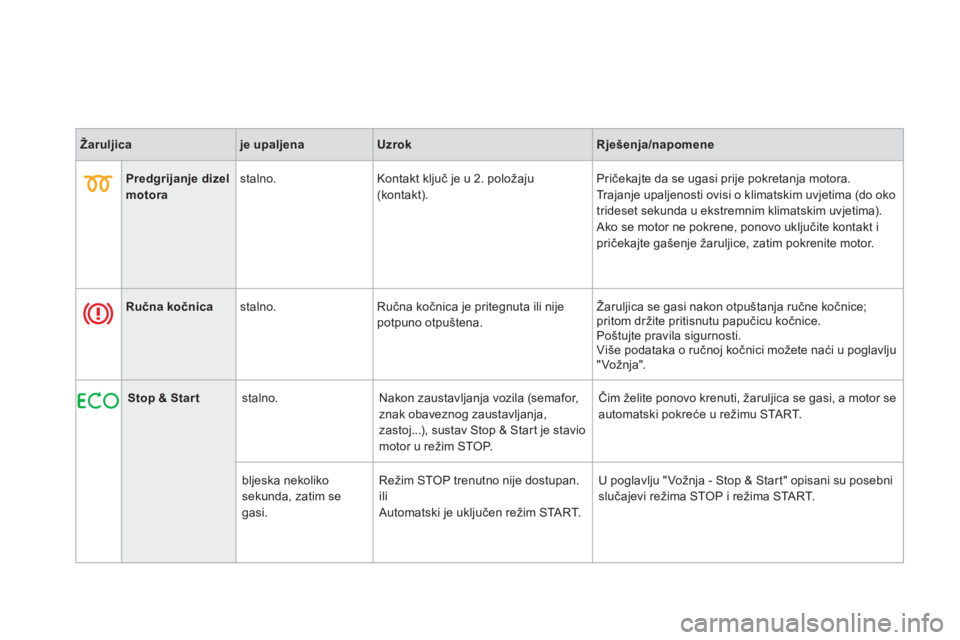

Predgrijanje dizelmotora
stalno. Kontakt ključ je u 2. položaju (kontakt). Pričekajte da se ugasi prije pokretanja motora.
Tr ajanje upaljenosti ovisi o klimatskim uvjetima (do oko
trideset sekunda u ekstremnim klimatskim uvjetima).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte ga
Page 37 of 421
35
Provjera rada

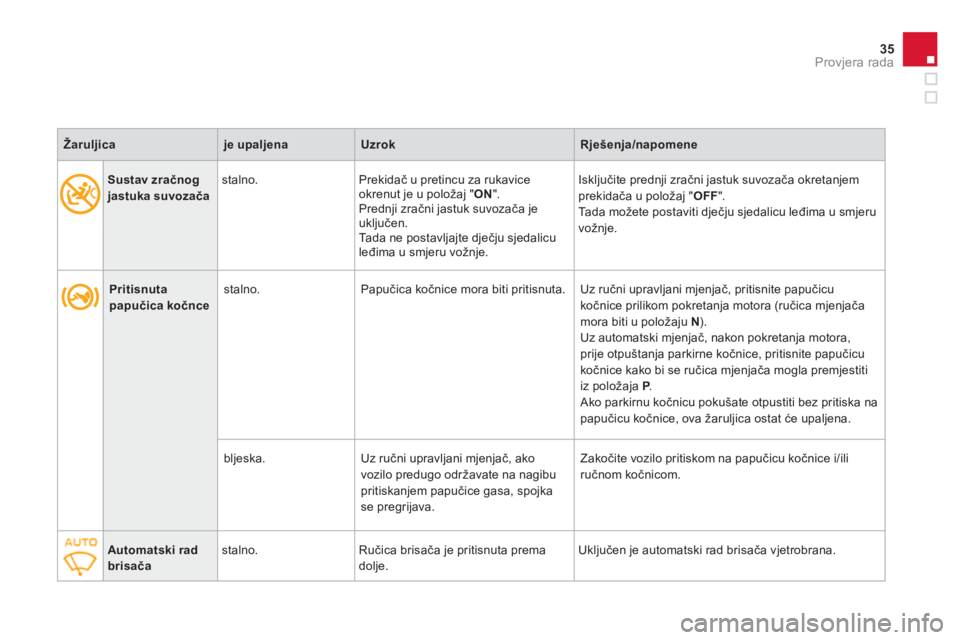

Pritisnuta papučica kočnce
stalno.Papučica kočnice mora biti pritisnuta. Uz ručni upravljani mjenjač, pritisnite papučicu
kočnice prilikom pokretanja motora (ručica mjenjačamora biti u položaju N ). Uz automatski mjenjač, nakon pokretanja motora,prije otpuštanja parkirne kočnice, pritisnite papučicu
kočnice kako bi se ručica mjenjača mogla premjestiti
iz polo
Page 38 of 421

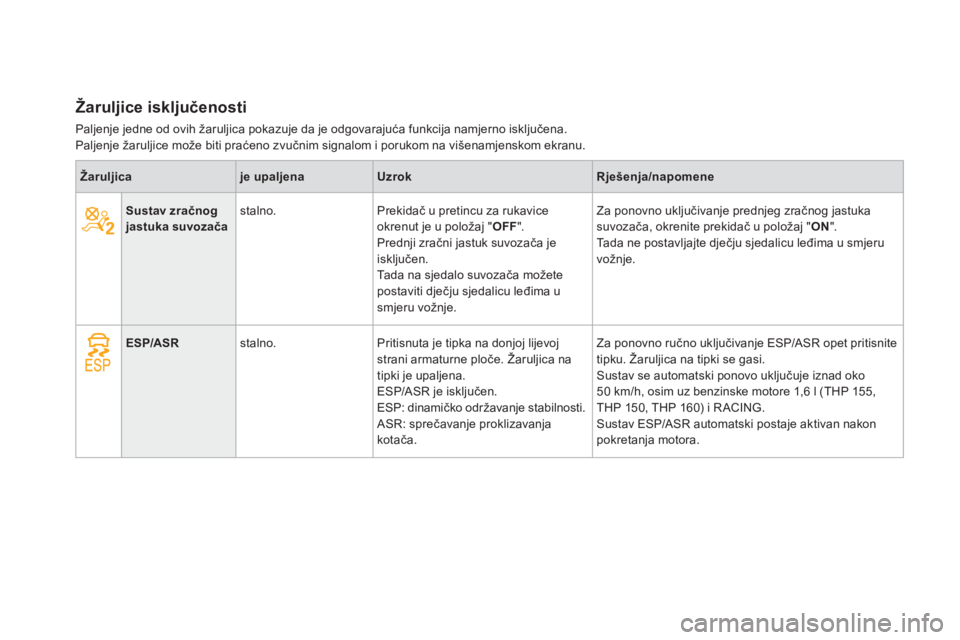

Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom i porukom na višenamjenskom ekranu.
Žaruljicaje upaljenaUzrokRješenja/napomene
Sustav zračnog
jastuka suvozača
stalno. Prekidač u pretincu za rukavice
okrenut je u položaj " OFF
".
Prednji zračni jastuk suvozača je
isključen.
Tada na sjedalo suvozača možete
postaviti dječju sjedalicu leđima u smjeru vožnje. Za ponovno ukl
jučivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u položaj "ON".Tada ne postavljajte dječju sjedalicu leđima u smjeru
vožnje.
ESP/ASR stalno. Pritisnuta je tipka na donjoj lijevoj strani armaturne ploče. Žaruljica na
tipki je upaljena.
ESP/ASR je isključen.
ESP: dinamičko odr žavanje stabilnosti.
ASR: sprečavanje proklizavanja kotača. Za ponovno ručno ukl
jučivanje ESP/ASR opet pritisnite
tipku. Žaruljica na tipki se gasi.
Sustav se automatski ponovo uključuje iznad oko50 km/h, osim uz benzinske motore 1,6 l (THP 155,THP 150, THP 160) i R ACING.
Sustav ESP/ASR automatski postaje aktivan nakon
pokretanja motora.
Page 39 of 421
37
Provjera rada

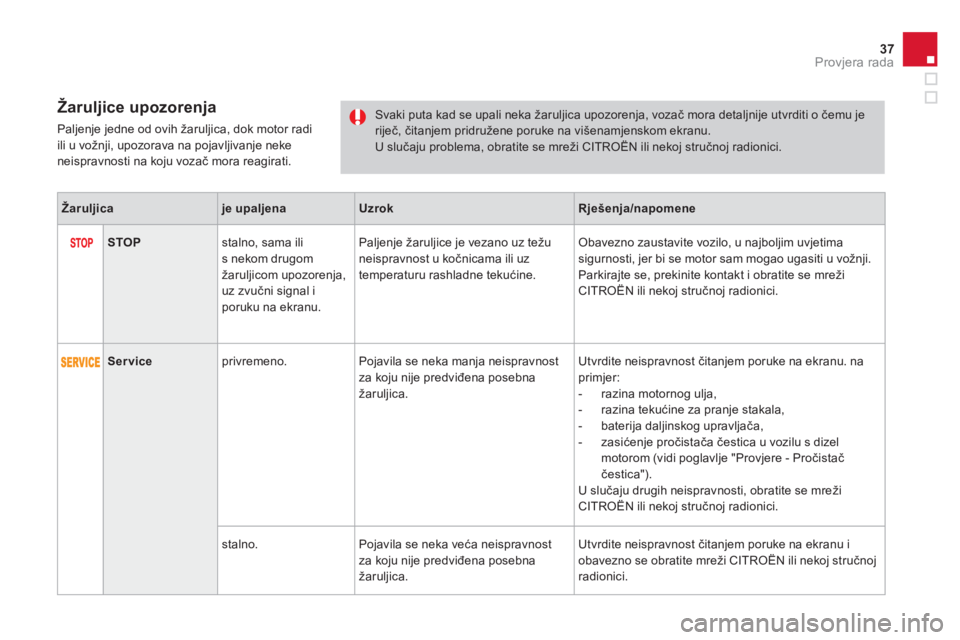

Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, dok motor radi
ili u vožnji, upozorava na pojavljivanje neke neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ, čitanjem pridružene poruke na višenamjenskom ekranu. U slučaju problema, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Žaruljicaje upaljenaUzrokRješenja/napomene
STOPstalno, sama ili
s nekom drugom žaruljicom upozorenja,uz zvučni signal iporuku na ekranu. Pal
jenje žaruljice je vezano uz težu
neispravnost u kočnicama ili uz
temperaturu rashladne tekućine. Obavezno zaustavite vozilo, u najboljim uvjetima
sigurnosti, jer bi se motor sam mogao ugasiti u vožnji.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Serviceprivremeno. Pojavila se neka manja neispravnostza koju nije predviđena posebnažaruljica.Utvrdite neispravnost
čitanjem poruke na ekranu. naprimjer:
- razina motornog ulja,
- razina tekućine za pranje stakala,
- baterija daljinskog upravljača,
- zasićenje pročistača čestica u vozilu s dizel
motorom (vidi poglavlje "Provjere - Pročistač čestica").
U slučaju drugih neispravnosti, obratite se mre
Page 40 of 421
stalno, uz žaruljicu STOP. Nedovoljna razina tekućine zakočnice. Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Dolijte tekućinu za kočnice s oznakom CITROËN.
Ako se problem time ne riješi, dajte provjeriti krug u
mreži CITROËN ili u nekoj stručnoj radionici.
+
stalno, uz žarul
jice STOP i ABS. Neispravnost elektroničkograzdjelnika kočenja (REF). Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Žaruljicaje upaljenaUzrokRješenja/napomene
Sprečavanjeblokiranja kotača (ABS)
stalno. Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži CITROËN ili nekoj stručnoj radionici.
Dinamičkoodržavanje stabilnosti
(ESP/ASR)
bljeska. Aktivirao se sustav ESP/ASR. Sustav optimizira voznost i poboljšava stabilno držanje smjera vozila.
stalno upal
jena. Ako sustav nije isključen (pritiskom
na tipku i upaljena žaruljica na tipki), sustav ESP/ASR je neispravan. Da
jte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
