CITROEN DS3 CABRIO 2015 Návod na použití (in Czech)

229
DS3_cs_Chap10_info-pratiques_ed01-2014

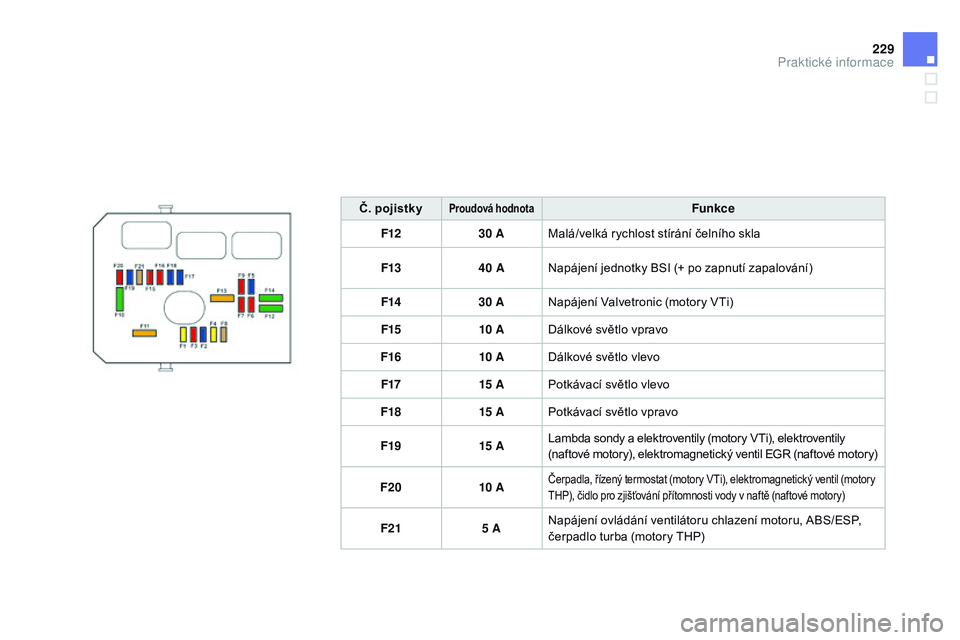

Č. pojistkyproudová hodnotaFunkce
F12 30

A Malá/velká rychlost stírání čelního skla
F13 40

A Napájení jednotky BSI (+ po zapnutí zapalování)
F14 30

A Napájení Valvetronic (motory VTi)
F15 10


A Dálkové světlo vpravo
F16 10


A Dálkové světlo vlevo
F17 15


A Potkávací světlo vlevo
F18 15


A Potkávací světlo vpravo
F19 15


A Lambda sondy a elektroventily (motory VTi), elektroventily
(naftové motory), elektromagnetický ventil EGR (naftové motory)
F20 10


A
Čerpadla, řízený termostat (motory VTi), elektromagnetický ventil (motory
THP), čidlo pro zjišťování přítomnosti vody v naftě (naftové motory)
F21 5 ANapájení ovládání ventilátoru chlazení motoru, ABS/ESP,
čerpadlo turba (motory THP)
Praktické informace

DS3_cs_Chap10_info-pratiques_ed01-2014

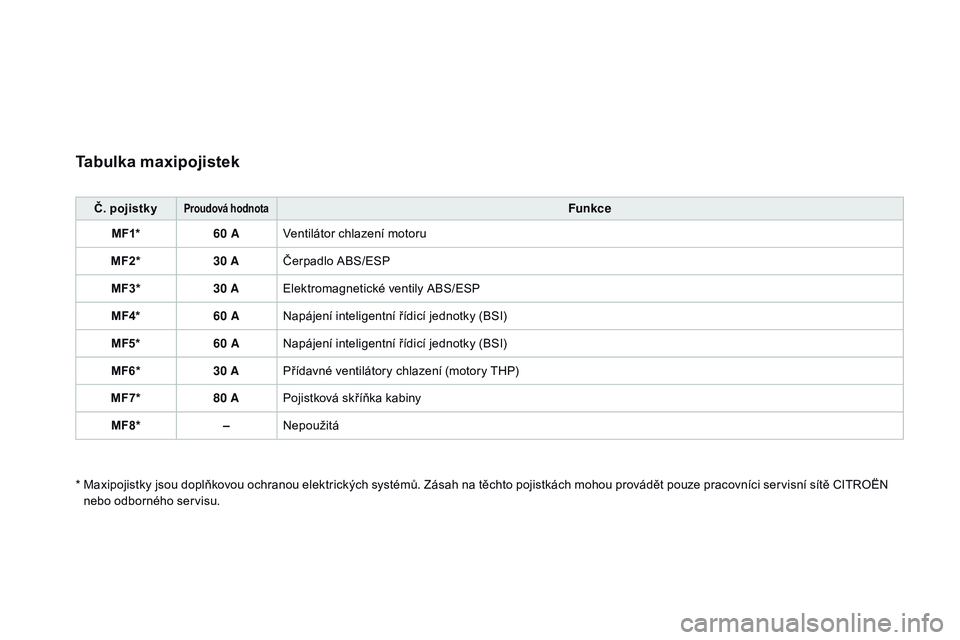

Tabulka maxipojistek
Č. pojistkyproudová hodnotaFunkce
MF1* 60

A Ventilátor chlazení motoru
MF2* 30

A Čerpadlo ABS/ESP
MF3* 30

A Elektromagnetické ventily ABS/ESP
MF4* 60

A Napájení inteligentní řídicí jednotky (BSI)
MF5* 60

A Napájení inteligentní řídicí jednotky (BSI)
MF6* 30

A Přídavné ventilátory chlazení (motory THP)
MF7* 80

A Pojistková skříňka kabiny
MF8* –Nepoužitá
*

M

axipojistky jsou doplňkovou ochranou elektrických systémů. Zásah na těchto pojistkách mohou provádět pouze pracovníci servisní sítě CITROËN
nebo odborného servisu.

231
DS3_cs_Chap10_info-pratiques_ed01-2014

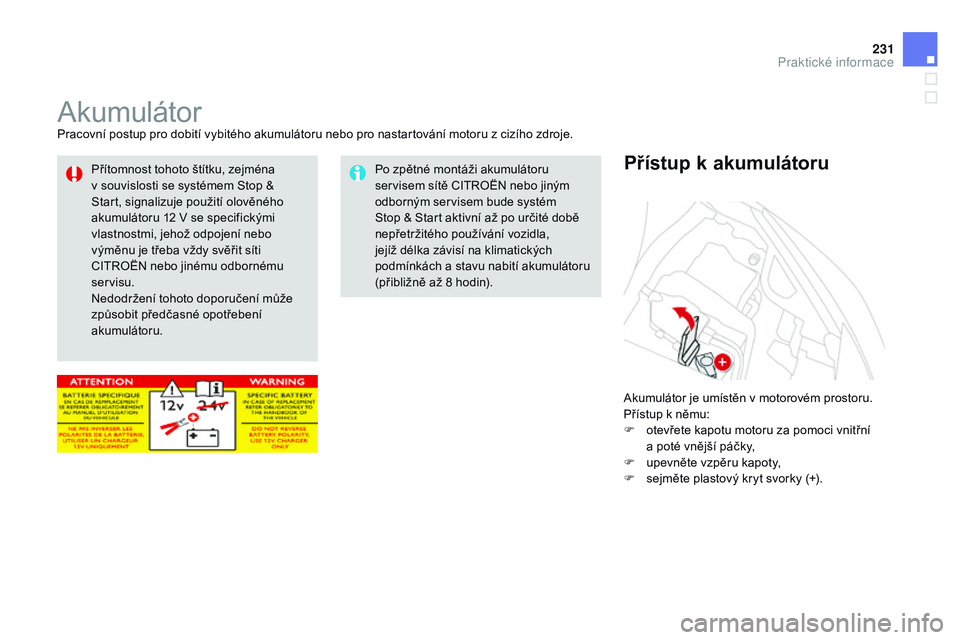

AkumulátorPracovní postup pro dobití vybitého akumulátoru nebo pro nastartování motoru z cizího zdroje.Akumulátor je umístěn v motorovém prostoru.
Přístup k němu:
F

o
tevřete kapotu motoru za pomoci vnitřní
a poté vnější páčky,
F

u
pevněte vzpěru kapoty,
F

s
ejměte plastový kryt svorky (+).
přístup k akumulátoruPo zpětné montáži akumulátoru
servisem sítě CITROËN nebo jiným
odborným servisem bude systém
Stop & Start aktivní až po určité době
nepřetržitého používání vozidla,
jejíž délka závisí na klimatických
podmínkách a stavu nabití akumulátoru
(přibližně až 8 hodin).
Přítomnost tohoto štítku, zejména
v souvislosti se systémem Stop &
Start, signalizuje použití olověného
akumulátoru 12

V se specifickými
vlastnostmi, jehož odpojení nebo
výměnu je třeba vždy svěřit síti
CITROËN nebo jinému odbornému
servisu.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení
akumulátoru.
Praktické informace

DS3_cs_Chap10_info-pratiques_ed01-2014
Pokud je akumulátor vašeho vozidla vybitý,
může být motor nastartován pomocí
náhradního akumulátoru ( jiného nebo v dalším
voze) a pomocných startovacích kabelů.
startování z cizího
zdroje
Nejprve ověř te, že náhradní akumulátor má
jmenovité napětí 12
V a minimální kapacitu
shodnou s kapacitou vybitého akumulátoru.
Nestartujte motor pomocí nabíječky
akumulátorů.
Svorku (+) neodpojujte za běhu motoru.
F

P
řipojte červený kabel ke svorce kladného
pólu (+) vybitého akumulátoru A , poté ke
svorce (+) pomocného akumulátoru
b
.
F


P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného
pólu (-) pomocného akumulátoru
b (nebo
na kostřicí místo pomáhajícího vozidla).
F

P
řipojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C (-)
vozidla s poruchou (nebo k držáku motoru). F

N
astartujte motor pomáhajícího vozidla
a nechte jej běžet několik minut.
F

N
astartujte vozidlo s vybitým
akumulátorem a nechte motor běžet.
P

okud se motor nerozeběhne ihned,
vypněte klíček a před dalším startováním
vyčkejte několik okamžiků.
F

P
o ustálení chodu motoru ve volnoběžných
otáčkách odpojte startovací kabely
v opačném pořadí. Některé funkce nejsou k dispozici,
pokud úroveň dobití akumulátoru
nedosahuje dostatečné hodnoty.

233
DS3_cs_Chap10_info-pratiques_ed01-2014
Před jakoukoliv prací na akumulátoru si
chraňte oči a obličej.
Veškeré úkony na akumulátoru smějí
být prováděny pouze ve větraném
prostoru v dostatečné vzdálenosti od
otevřeného ohně nebo zdroje jiskření,
aby se předešlo riziku výbuchu
a požáru.
Nepokoušejte se dobíjet zmrzlý
akumulátor, nejprve je nutné jej
rozmrazit, aby se předešlo riziku
výbuchu. Pokud akumulátor zamrzl,
nechte jej před dobíjením zkontrolovat
v servisní síti CITROËN nebo v jiném
odborném servisu, kde ověří, že interní
komponenty nebyly poškozeny a že
obal akumulátoru není prasklý, protože
by to znamenalo nebezpečí úniku
jedovaté a korozivní kyseliny.
Nezaměňte polaritu a používejte pouze
nabíječku 12 V.
Neodpojujte svorky za běhu motoru.
Nedobíjejte akumulátor s připojenými
svorkami.
Po skončení práce si umyjte ruce.
Nesnažte se nastartovat motor roztlačením
vozidla, jestliže je vybaveno řízenou
manuální (robotizovanou) převodovkou
nebo automatickou převodovkou.

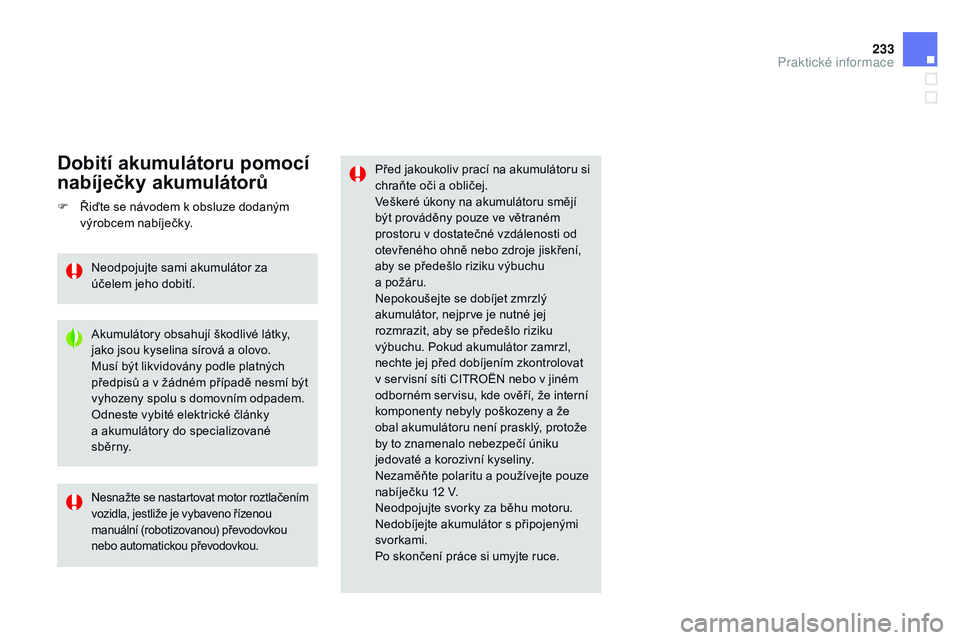

dobití akumulátoru pomocí
n abíječky akumulátorů
Akumulátory obsahují škodlivé látky,
jako jsou kyselina sírová a olovo.
Musí být likvidovány podle platných
předpisů a v žádném případě nesmí být
vyhozeny spolu s domovním odpadem.
Odneste vybité elektrické články
a akumulátory do specializované
s b ě r ny.
F

Ř

iďte se návodem k obsluze dodaným
výrobcem nabíječky.
Neodpojujte sami akumulátor za
účelem jeho dobití.
Praktické informace

DS3_cs_Chap10_info-pratiques_ed01-2014

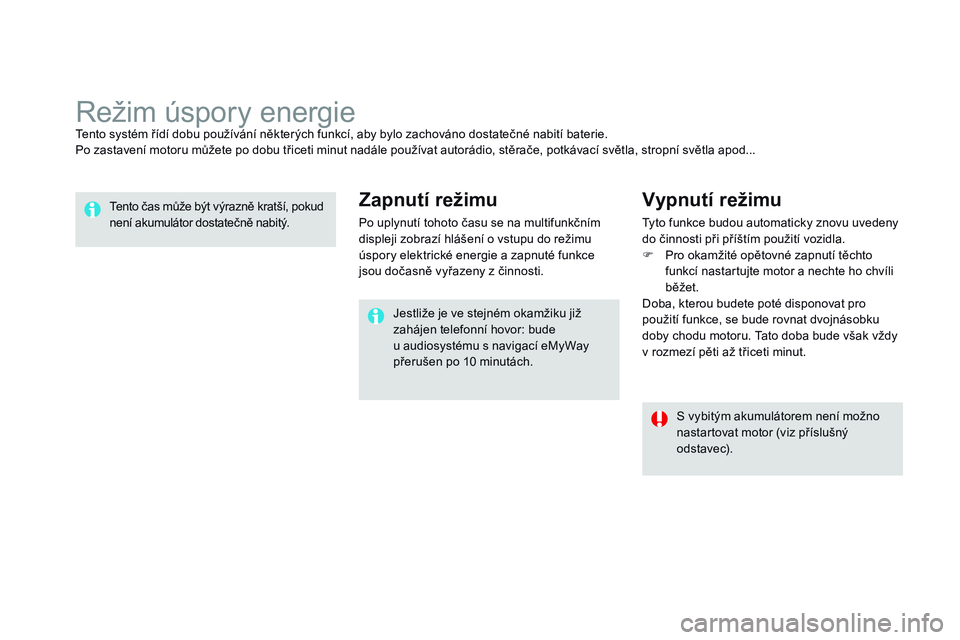

Režim úspory energieTento systém řídí dobu používání některých funkcí, aby bylo zachováno dostatečné nabití baterie.
Po zastavení motoru můžete po dobu třiceti minut nadále používat autorádio, stěrače, potkávací světla, stropní světla apod...Tento čas může být výrazně kratší, pokud
není akumulátor dostatečně nabitý.
S vybitým akumulátorem není možno
nastartovat motor (viz příslušný
odst avec).
Jestliže je ve stejném okamžiku již
zahájen telefonní hovor: bude
u audiosystému s navigací eMyWay
přerušen po 10
minutách.
zapnutí režimu
Po uplynutí tohoto času se na multifunkčním
displeji zobrazí hlášení o vstupu do režimu
úspory elektrické energie a zapnuté funkce
jsou dočasně vyřazeny z činnosti.
Vypnutí režimu
Tyto funkce budou automaticky znovu uvedeny
do činnosti při příštím použití vozidla.
F
P
ro okamžité opětovné zapnutí těchto
funkcí nastartujte motor a nechte ho chvíli
běžet.
Doba, kterou budete poté disponovat pro
použití funkce, se bude rovnat dvojnásobku
doby chodu motoru. Tato doba bude však vždy
v rozmezí pěti až třiceti minut.

235
DS3_cs_Chap10_info-pratiques_ed01-2014

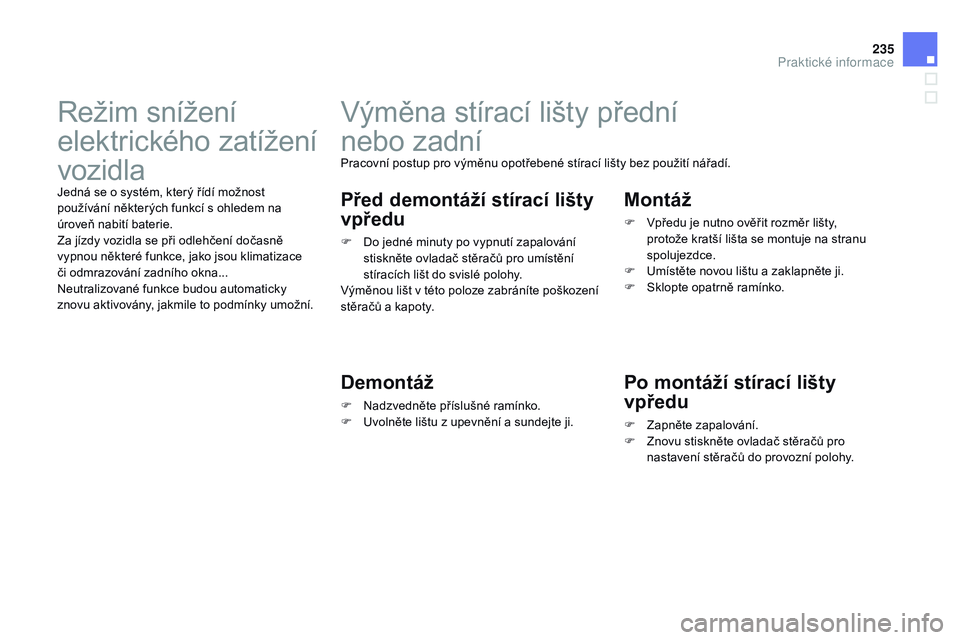

Výměna stírací lišty přední
nebo zadní
Pracovní postup pro výměnu opotřebené stírací lišty bez použití nářadí.
před demontáží stírací lišty
vpředu
F Do jedné minuty po vypnutí zapalování stiskněte ovladač stěračů pro umístění
stíracích lišt do svislé polohy.
Výměnou lišt v této poloze zabráníte poškození
stěračů a kapoty.
demontáž
F Nadzvedněte příslušné ramínko.
F U volněte lištu z upevnění a sundejte ji.
Montáž
F Vpředu je nutno ověřit rozměr lišty, protože kratší lišta se montuje na stranu
spolujezdce.
F

U
místěte novou lištu a zaklapněte ji.
F

Sk
lopte opatrně ramínko.
po montáží stírací lišty
vpředu
F Zapněte zapalování.
F Z novu stiskněte ovladač stěračů pro
nastavení stěračů do provozní polohy.
Režim snížení
elektrického zatížení
vozidla
Jedná se o systém, který řídí možnost
používání některých funkcí s ohledem na
úroveň nabití baterie.
Za jízdy vozidla se při odlehčení dočasně
vypnou některé funkce, jako jsou klimatizace
či odmrazování zadního okna...
Neutralizované funkce budou automaticky
znovu aktivovány, jakmile to podmínky umožní.
Praktické informace

DS3_cs_Chap10_info-pratiques_ed01-2014

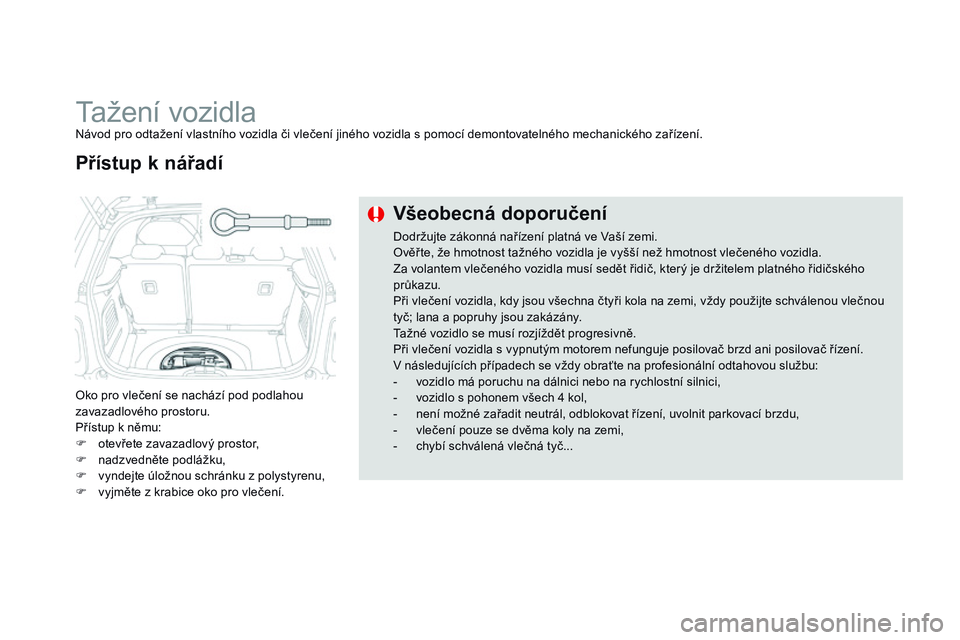

Tažení vozidlaNávod pro odtažení vlastního vozidla či vlečení jiného vozidla s pomocí demontovatelného mechanického zařízení.
Oko pro vlečení se nachází pod podlahou
zavazadlového prostoru.
Přístup k němu:
F
o
tevřete zavazadlový prostor,
F

n
adzvedněte podlážku,
F

v
yndejte úložnou schránku z polystyrenu,
F

v
yjměte z krabice oko pro vlečení.
přístup k nářadí Všeobecná doporučení
Dodržujte zákonná nařízení platná ve Vaší zemi.
Ověř te, že hmotnost tažného vozidla je vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí sedět řidič, který je držitelem platného řidičského
průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři kola na zemi, vždy použijte schválenou vlečnou
tyč; lana a popruhy jsou zakázány.
Tažné vozidlo se musí rozjíždět progresivně.
Při vlečení vozidla s vypnutým motorem nefunguje posilovač brzd ani posilovač řízení.
V následujících případech se vždy obraťte na profesionální odtahovou službu:
-

v
ozidlo má poruchu na dálnici nebo na rychlostní silnici,
-

v
ozidlo s pohonem všech 4 kol,
-

n
ení možné zařadit neutrál, odblokovat řízení, uvolnit parkovací brzdu,
-

v
lečení pouze se dvěma koly na zemi,
-

c
hybí schválená vlečná tyč...

237
DS3_cs_Chap10_info-pratiques_ed01-2014

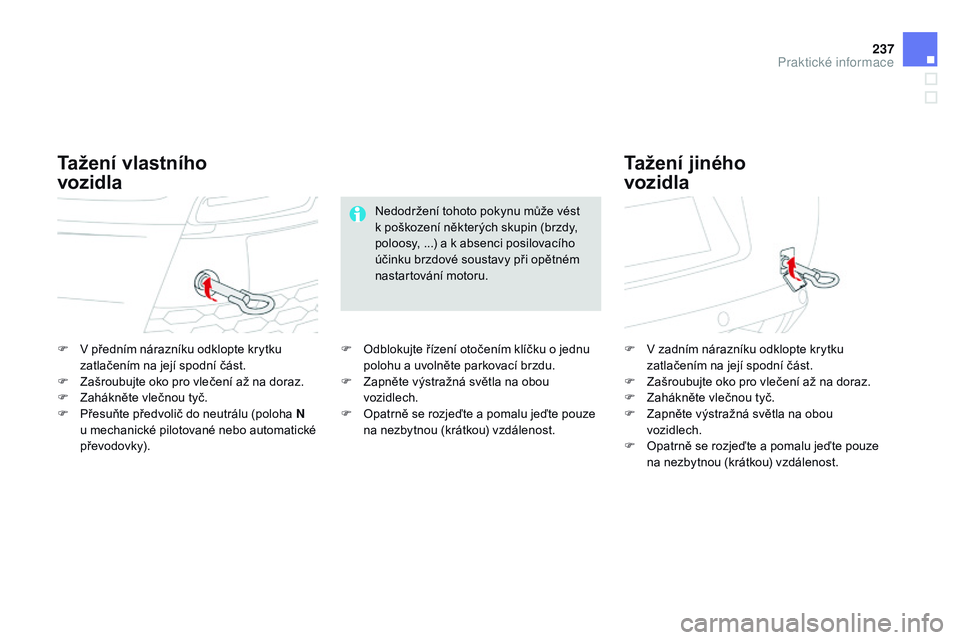

F V předním nárazníku odklopte krytku zatlačením na její spodní část.
F

Z
ašroubujte oko pro vlečení až na doraz.
F

Z
ahákněte vlečnou tyč.
F

P
řesuňte předvolič do neutrálu (poloha N
u mechanické pilotované nebo automatické
převodovky). F
V z adním nárazníku odklopte krytku
zatlačením na její spodní část.
F

Z
ašroubujte oko pro vlečení až na doraz.
F

Z
ahákněte vlečnou tyč.
F

Z
apněte výstražná světla na obou
vozidlech.
F

O
patrně se rozjeďte a pomalu jeďte pouze
na nezbytnou (krátkou) vzdálenost.
Tažení vlastního
vozidla Tažení jiného

vozidla
Nedodržení tohoto pokynu může vést
k poškození některých skupin (brzdy,
poloosy, ...) a k absenci posilovacího
účinku brzdové soustavy při opětném
nastartování motoru.
F

O

dblokujte řízení otočením klíčku o jednu
polohu a uvolněte parkovací brzdu.
F

Z

apněte výstražná světla na obou
vozidlech.
F

O

patrně se rozjeďte a pomalu jeďte pouze
na nezbytnou (krátkou) vzdálenost.
Praktické informace

DS3_cs_Chap10_info-pratiques_ed01-2014
Tažení přívěsu
Mechanické zařízení určené pro připojení
přívěsu s doplňkovou signalizací a osvětlením.Doporučujeme Vám používat originální
tažná zařízení a originální elektrické
svazky CITROËN, které byly testovány
a schváleny již při navrhování vozidla,
a svěřit montáž tohoto zařízení servisu
sítě CITROËN nebo odbornému
servisu.
V případě montáže mimo servisní
síť CITROËN musí být tato povinně
provedena v souladu s pokyny výrobce
vozidla.
Při jízdě s přívěsem je vozidlo velmi namáháno
a řízení vyžaduje zvýšenou pozornost.
doporučení pro jízdu
Rozložení nákladu
F Umístěte náklad v přívěsu tak, aby se nejtěžší
předměty nacházely co nejblíže nápravě
a svislé zatížení koule tažného zařízení bylo blízko
přípustného maxima (nesmí ho však překročit).
Hustota vzduchu se snižuje zároveň se zvyšující se
nadmořskou výškou, což má za následek snížení
výkonu motoru. Při jízdě v oblastech s nadmořskou
výškou překračující 1
000 m je třeba snížit maximální
hmotnost přívěsu o 10
% na každých dalších
1

000 metrů nadmořské výšky.
boční vítr
F Počítejte s větší citlivostí vozidla na nárazy bočního větru.
Vaše vozidlo je zkonstruováno především pro
přepravu osob a zavazadel, nicméně může být
také použito pro tažení přívěsu. V kapitole „Technické charakteristiky“
naleznete hodnoty hmotnosti vozidla a přívěsu
platné pro Vaše vozidlo.
