CITROEN DS3 CABRIO 2016 Kasutusjuhend (in Estonian)

209
DS3_et_Chap08_info-pratiques_ed01-2015

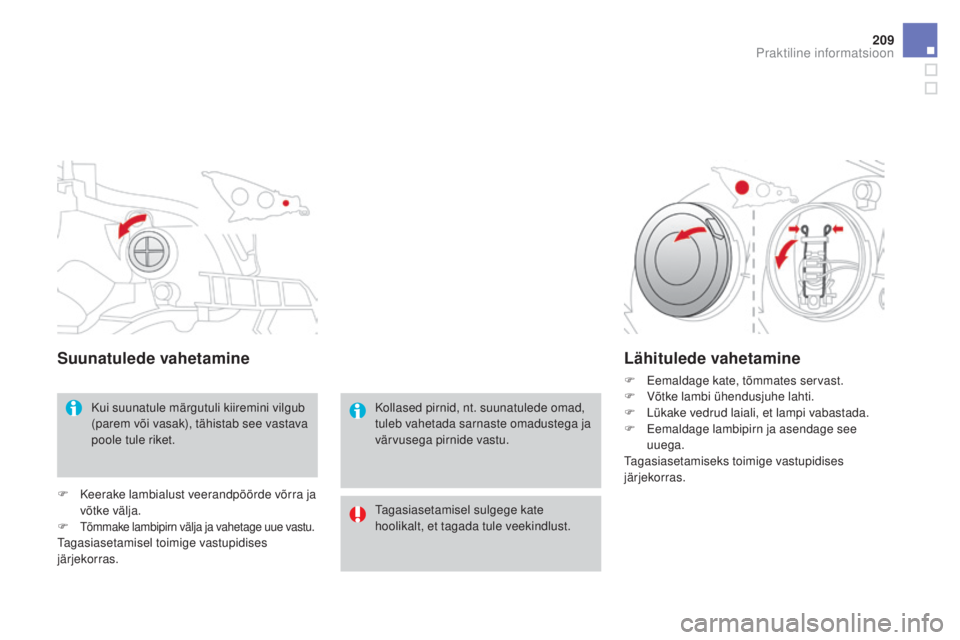

Suunatulede vahetamine
Kui suunatule märgutuli kiiremini vilgub
(parem või vasak), tähistab see vastava
poole tule riket.
F

K

eerake lambialust veerandpöörde võrra ja
võtke välja.
F

Tõmmake lambipirn välja ja vahetage uue vastu.Tagasiasetamisel toimige vastupidises
järjekorras.
Lähitulede vahetamine
F Eemaldage kate, tõmmates servast.
F V õtke lambi ühendusjuhe lahti.
F

L
ükake vedrud laiali, et lampi vabastada.
F

E
emaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Tagasiasetamisel sulgege kate
hoolikalt, et tagada tule veekindlust.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed01-2015

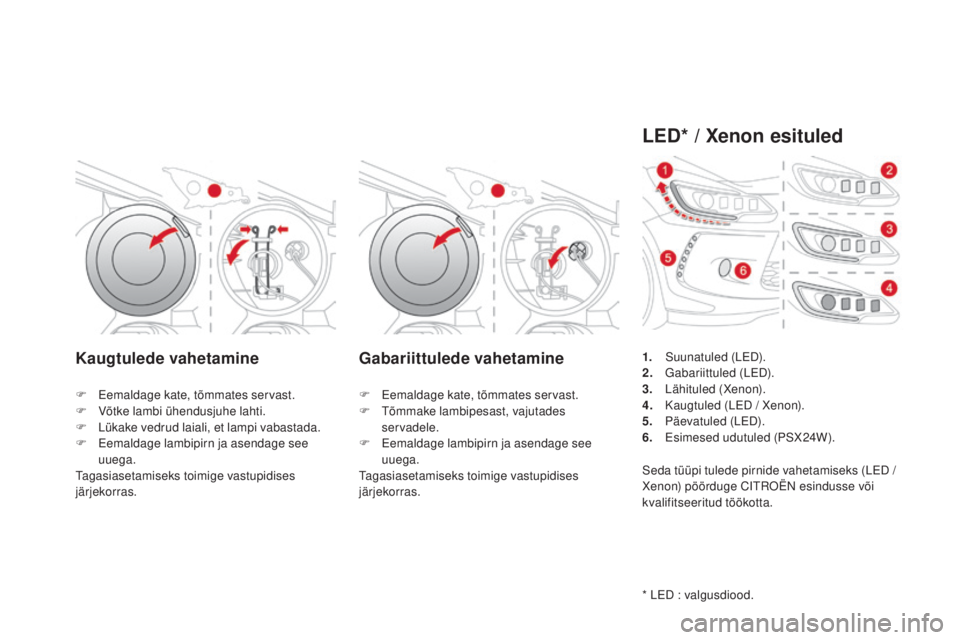

Kaugtulede vahetamineGabariittulede vahetamine
F Eemaldage kate, tõmmates servast.
F
V õtke lambi ühendusjuhe lahti.
F

L
ükake vedrud laiali, et lampi vabastada.
F

E
emaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras. F
E emaldage kate, tõmmates servast.
F T õmmake lambipesast, vajutades
servadele.
F

E
emaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
LED* / Xenon esituled
* LED : valgusdiood.
1.
S
uunatuled (LED).
2.
G
abariittuled (LED).
3.
L
ähituled (Xenon).
4.
K
augtuled (LED / Xenon).
5.
P
äevatuled (LED).
6.
E
simesed udutuled (PSX24W).
Seda tüüpi tulede pirnide vahetamiseks (LED /
Xenon) pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.

2 11
DS3_et_Chap08_info-pratiques_ed01-2015
Moodul on saadaval CITROËN esinduses või kvalifitseeritud töökojas.
Kui lambipirnide vahetamisel esineb raskusi, võite pöörduda CITROËN esindusse või
kvalifitseeritud töökotta.

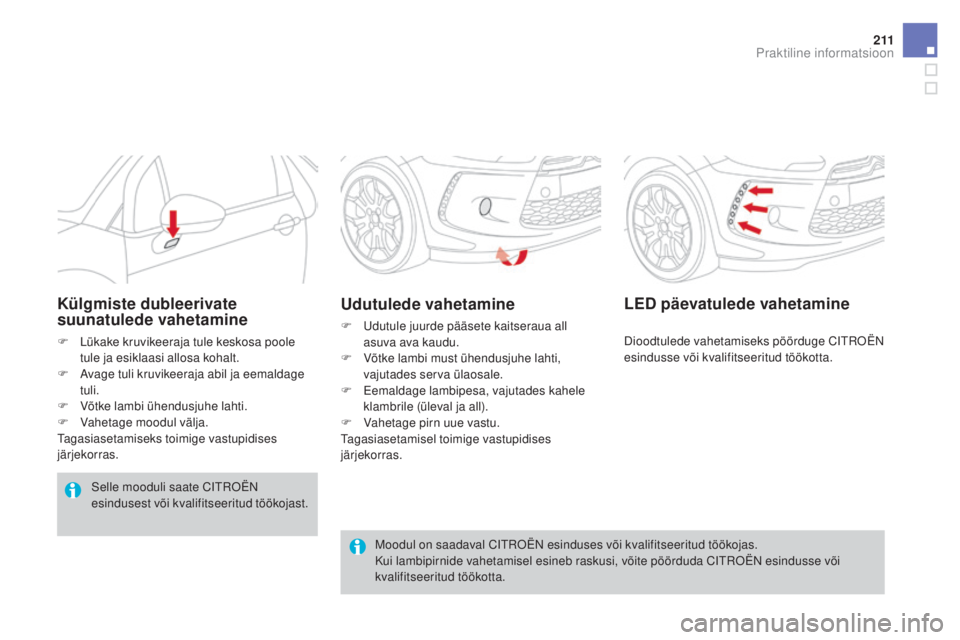

Udutulede vahetamine
F Udutule juurde pääsete kaitseraua all asuva ava kaudu.
F

V
õtke lambi must ühendusjuhe lahti,
vajutades serva ülaosale.
F

E
emaldage lambipesa, vajutades kahele
klambrile (üleval ja all).
F

V
ahetage pirn uue vastu.
Tagasiasetamisel toimige vastupidises
järjekorras.
Külgmiste dubleerivate
suunatulede vahetamine
F Lükake kruvikeeraja tule keskosa poole tule ja esiklaasi allosa kohalt.
F

A
vage tuli kruvikeeraja abil ja eemaldage
tuli.
F

V
õtke lambi ühendusjuhe lahti.
F

V
ahetage moodul välja.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Selle mooduli saate CITROËN
esindusest või kvalifitseeritud töökojast.
LED päevatulede vahetamine
Dioodtulede vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed01-2015

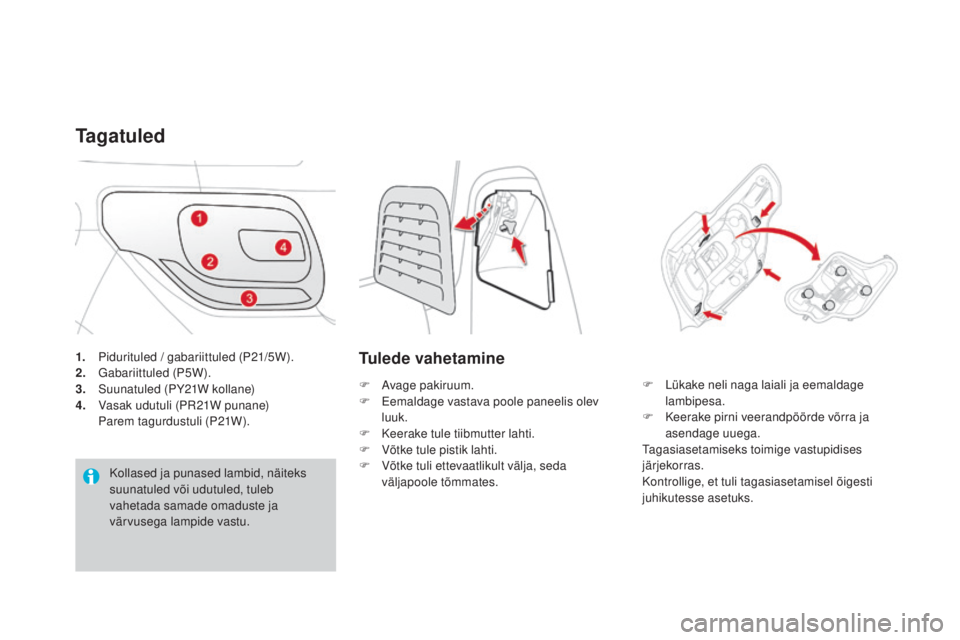

1. Pidurituled / gabariittuled (P21/5W).
2. Gabariittuled (P5W).
3.
S

uunatuled (PY21W kollane)
4.
V

asak udutuli (PR21W punane)


P
arem tagurdustuli (P21W).
Ta g a t u l e d
Kollased ja punased lambid, näiteks
suunatuled või udutuled, tuleb
vahetada samade omaduste ja
värvusega lampide vastu.
Tulede vahetamine
F Avage pakiruum.
F E emaldage vastava poole paneelis olev
luuk.
F

K
eerake tule tiibmutter lahti.
F

V
õtke tule pistik lahti.
F

V
õtke tuli ettevaatlikult välja, seda
väljapoole tõmmates. F
L ükake neli naga laiali ja eemaldage
lambipesa.
F

K
eerake pirni veerandpöörde võrra ja
asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.

213
DS3_et_Chap08_info-pratiques_ed01-2015
Suunatulede (4) ja udutulede või
tagurdustulede (5) vahetamine
F Keerake pirni veerandpöörde võrra ja asendage uuega.
LED gabariittulede ja
piduritulede vahetamine (diood)
Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.

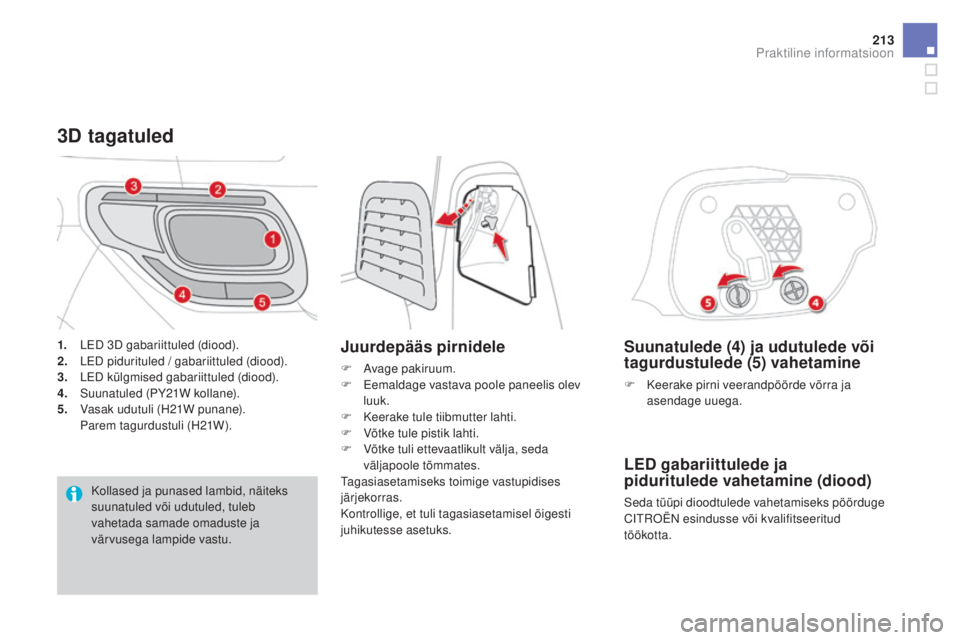

3D tagatuled
Juurdepääs pirnidele
F Avage pakiruum.
F E emaldage vastava poole paneelis olev
luuk.
F

K
eerake tule tiibmutter lahti.
F

V
õtke tule pistik lahti.
F

V
õtke tuli ettevaatlikult välja, seda
väljapoole tõmmates.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
1.
LE

D 3D gabariittuled (diood).
2. LE
D pidurituled / gabariittuled (diood).
3. LE
D külgmised gabariittuled (diood).
4.
S

uunatuled (PY21W kollane).
5.
V

asak udutuli (H21W punane).
P

arem tagurdustuli (H21W).
Kollased ja punased lambid, näiteks
suunatuled või udutuled, tuleb
vahetada samade omaduste ja
värvusega lampide vastu.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed01-2015

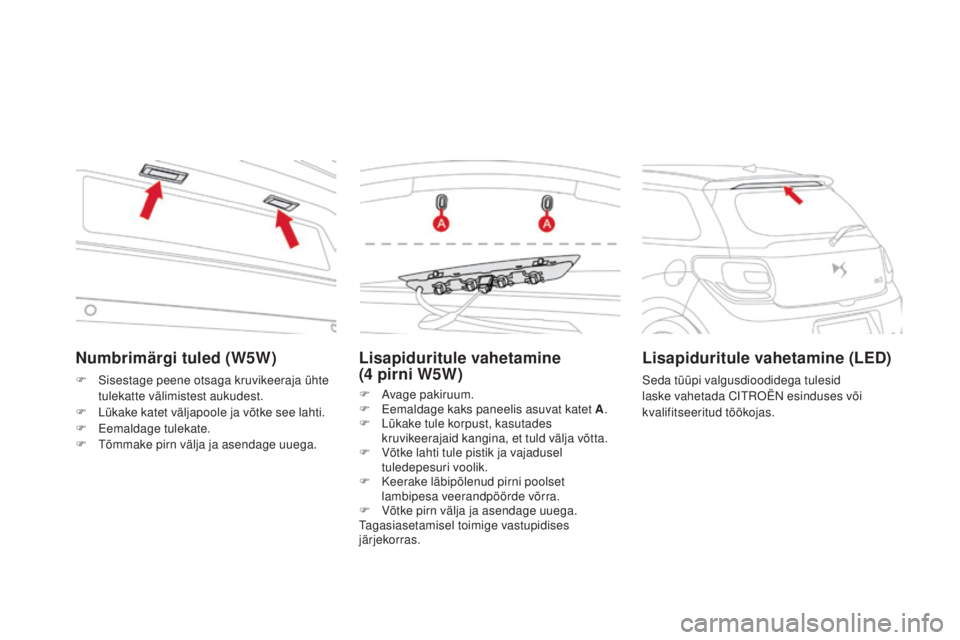

Lisapiduritule vahetamine
(4 pirni W5W)
F Avage pakiruum.
F E emaldage kaks paneelis asuvat katet A .
F

L
ükake tule korpust, kasutades
kruvikeerajaid kangina, et tuld välja võtta.
F

V
õtke lahti tule pistik ja vajadusel
tuledepesuri voolik.
F

K
eerake läbipõlenud pirni poolset
lambipesa veerandpöörde võrra.
F

V
õtke pirn välja ja asendage uuega.
Tagasiasetamisel toimige vastupidises
järjekorras.
Lisapiduritule vahetamine (LED)
Seda tüüpi valgusdioodidega tulesid
laske vahetada CITROËN esinduses või
kvalifitseeritud töökojas.
Numbrimärgi tuled (W5W)
F Sisestage peene otsaga kruvikeeraja ühte
tulekatte välimistest aukudest.
F

L
ükake katet väljapoole ja võtke see lahti.
F

E
emaldage tulekate.
F

T
õmmake pirn välja ja asendage uuega.

215
DS3_et_Chap08_info-pratiques_ed01-2015

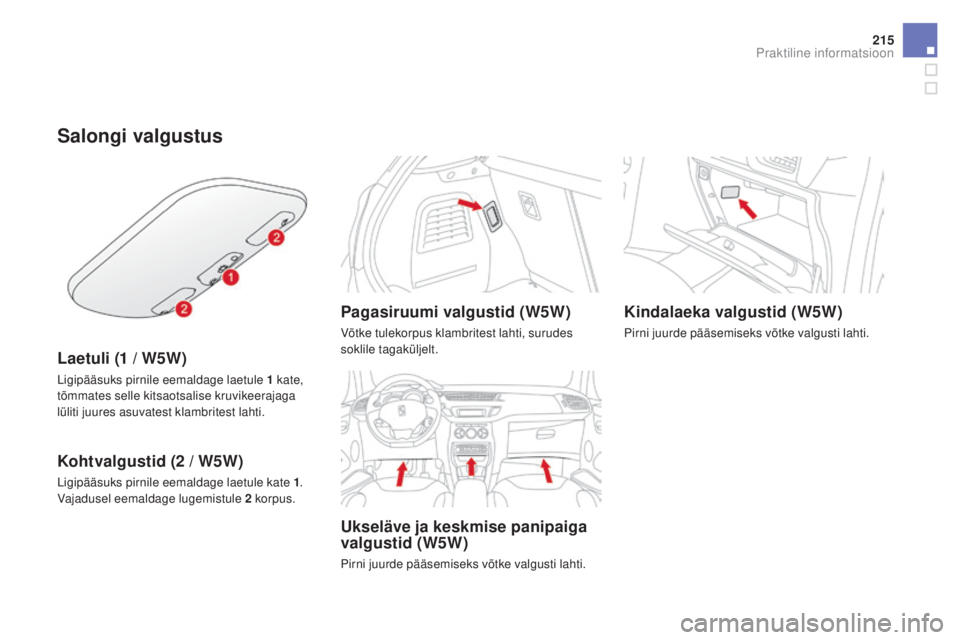

Salongi valgustus
Laetuli (1 / W5W)
Ligipääsuks pirnile eemaldage laetule 1 kate,
tõmmates selle kitsaotsalise kruvikeerajaga
lüliti juures asuvatest klambritest lahti.
Kohtvalgustid (2 / W5W)
Ligipääsuks pirnile eemaldage laetule kate 1.
Vajadusel eemaldage lugemistule 2 korpus.
Pagasiruumi valgustid (W5W)
Võtke tulekorpus klambritest lahti, surudes
soklile tagaküljelt.
Ukseläve ja keskmise panipaiga
valgustid (W5W)
Pirni juurde pääsemiseks võtke valgusti lahti.
Kindalaeka valgustid (W5W)
Pirni juurde pääsemiseks võtke valgusti lahti.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed01-2015

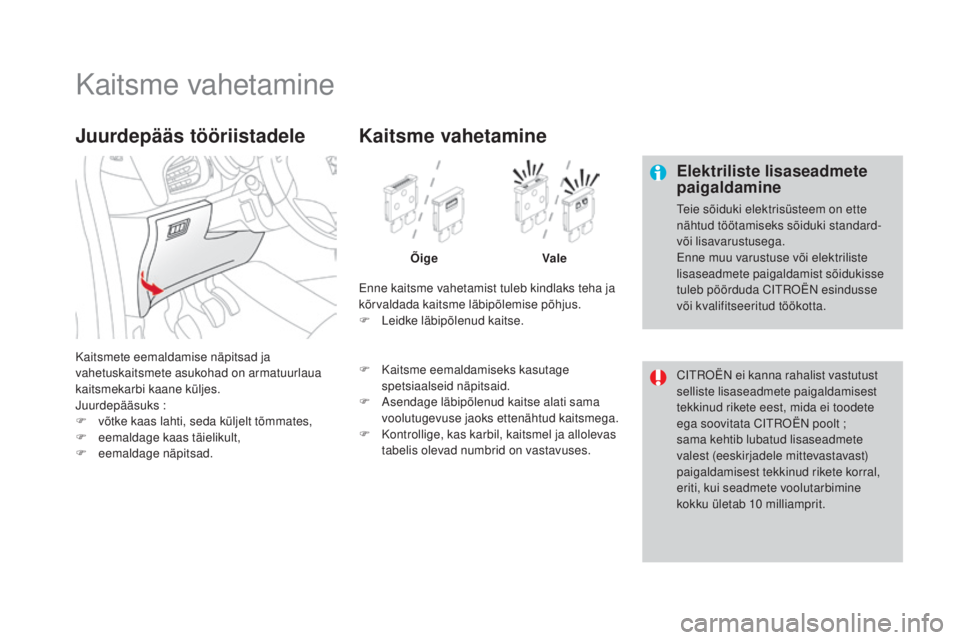

Kaitsme vahetamine
Elektriliste lisaseadmete
paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËN esindusse
või kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata CITROËN poolt ;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10 milliamprit.
Kaitsmete eemaldamise näpitsad ja
vahetuskaitsmete asukohad on armatuurlaua
kaitsmekarbi kaane küljes.
Juurdepääsuks


:
F

v

õtke kaas lahti, seda küljelt tõmmates,
F

e

emaldage kaas täielikult,
F

e

emaldage näpitsad.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.
F
L
eidke läbipõlenud kaitse.
Kaitsme vahetamine
õige Vale
F

K

aitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
F

A

sendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
F

K

ontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.

217
DS3_et_Chap08_info-pratiques_ed01-2015

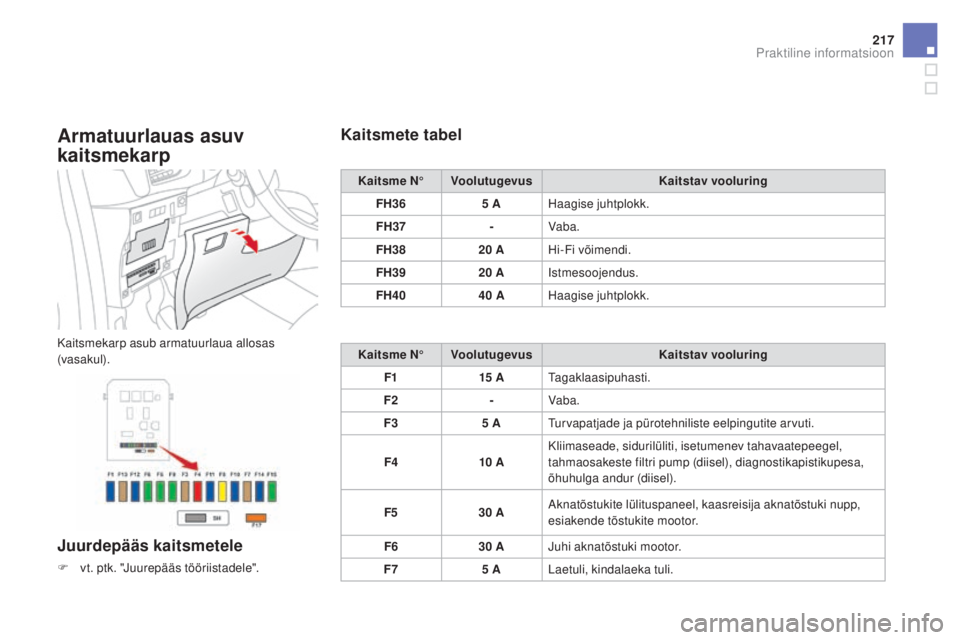

Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F vt. ptk. "Juurepääs tööriistadele".
Kaitsmete tabel
Kaitsme N°Voolutugevus Kaitstav vooluring
FH36 5 AHaagise juhtplokk.
FH37 -Vaba.
FH38 20 AHi-Fi võimendi.
FH39 20 AIstmesoojendus.
FH40 40 AHaagise juhtplokk.
Kaitsme N° Voolutugevus Kaitstav vooluring
F1 15 ATagaklaasipuhasti.
F2 -Vaba.
F3 5 ATurvapatjade ja pürotehniliste eelpingutite arvuti.
F4 10 AKliimaseade, sidurilüliti, isetumenev tahavaatepeegel,
tahmaosakeste filtri pump (diisel), diagnostikapistikupesa,
õhuhulga andur (diisel).
F5 30 AAknatõstukite lülituspaneel, kaasreisija aknatõstuki nupp,
esiakende tõstukite mootor.
F6 30 AJuhi aknatõstuki mootor.
F7 5 ALaetuli, kindalaeka tuli.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed01-2015

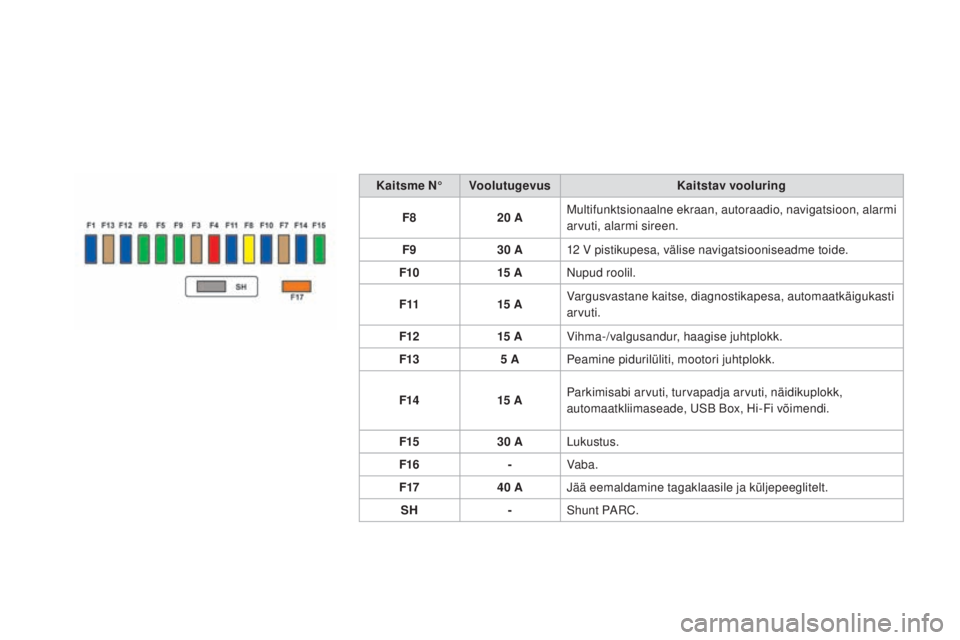

Kaitsme N°Voolutugevus Kaitstav vooluring
F8 20 AMultifunktsionaalne ekraan, autoraadio, navigatsioon, alarmi
arvuti, alarmi sireen.
F9 30 A12 V pistikupesa, välise navigatsiooniseadme toide.
F10 15 ANupud roolil.
F11 15 AVargusvastane kaitse, diagnostikapesa, automaatkäigukasti
arvuti.
F12 15 AVihma-/valgusandur, haagise juhtplokk.
F13 5 APeamine pidurilüliti, mootori juhtplokk.
F14 15 AParkimisabi arvuti, turvapadja arvuti, näidikuplokk,
automaatkliimaseade, USB Box, Hi-Fi võimendi.
F15 30 ALukustus.
F16 -Vaba.
F17 40 AJää eemaldamine tagaklaasile ja küljepeeglitelt.
SH -Shunt PARC.
