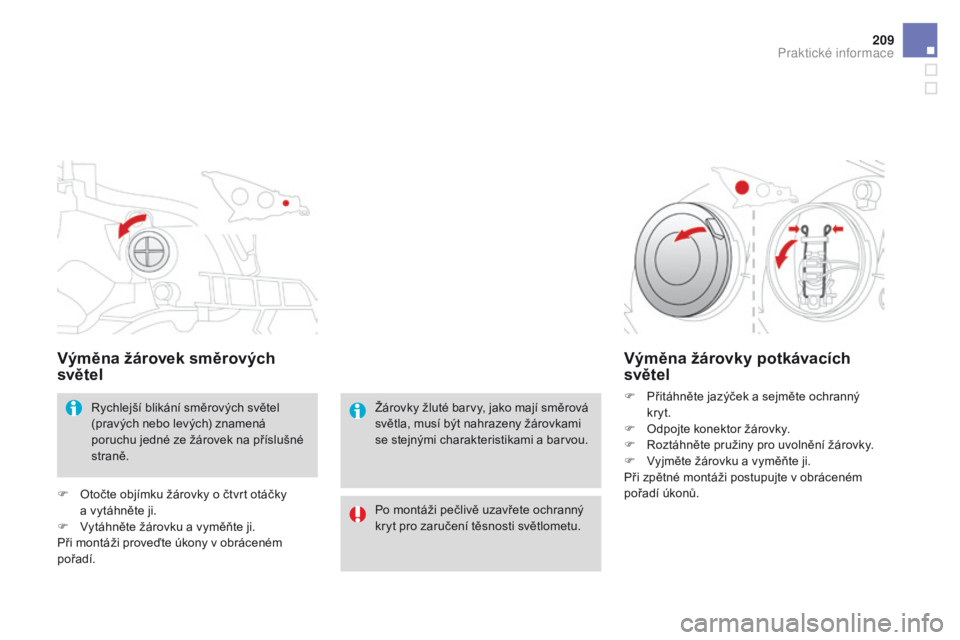

Výměna žárovek směrových
světel
Rychlejší blikání směrových světel
(pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
F

O

točte objímku žárovky o čtvrt otáčky
a vytáhněte ji.
F

V

ytáhněte žárovku a vyměňte ji.
Při montáži proveďte úkony v obráceném
pořadí.
Výměna žárovky potkávacích
světel
F Přitáhněte jazýček a sejměte ochranný kryt.
F

O
dpojte konektor žárovky.
F

R
oztáhněte pružiny pro uvolnění žárovky.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Žárovky žluté barvy, jako mají směrová
světla, musí být nahrazeny žárovkami
se stejnými charakteristikami a barvou.
Po montáži pečlivě uzavřete ochranný
kryt pro zaručení těsnosti světlometu.
Praktické informace

DS3_cs_Chap08_info-pratiques_ed01-2015

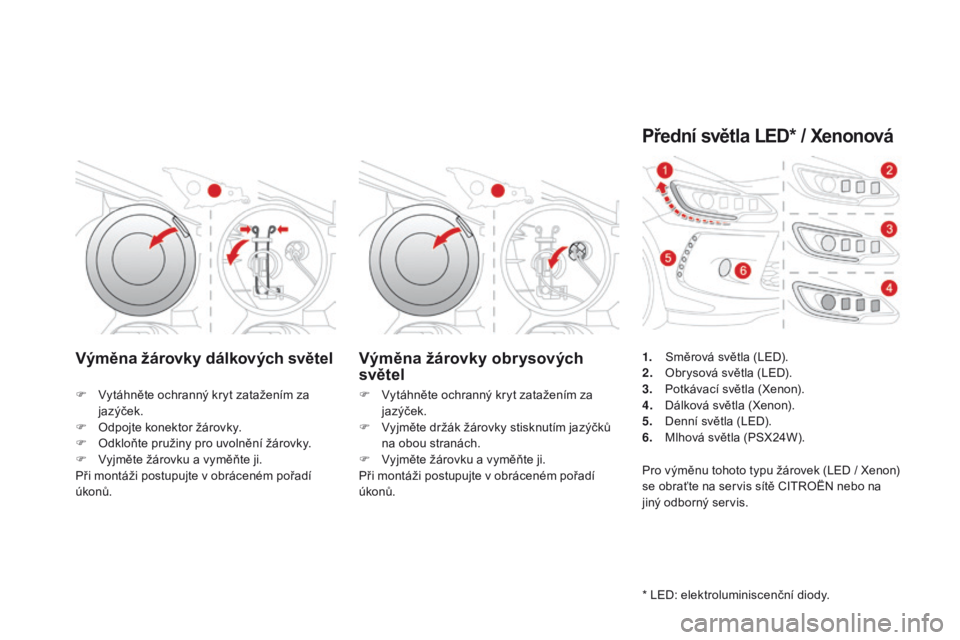

Výměna žárovky dálkových světelVýměna žárovky obrysových
světel
F Vytáhněte ochranný kryt zatažením za
jazýček.
F

O
dpojte konektor žárovky.
F

O
dkloňte pružiny pro uvolnění žárovky.
F

V
yjměte žárovku a vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů. F
V ytáhněte ochranný kryt zatažením za
jazýček.
F

V
yjměte držák žárovky stisknutím jazýčků
na obou stranách.
F

V
yjměte žárovku a vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů.
přední světla LE d* / Xenonová
* LED: elektroluminiscenční diody. 1.
S
měrová světla (LED).
2.
O
brysová světla (LED).
3.
P
otkávací světla (Xenon).
4.
D
álková světla (Xenon).
5.
D
enní světla (LED).
6.
M
lhová světla (PSX24W).
Pro výměnu tohoto typu žárovek (LED / Xenon)
se obraťte na servis sítě CITROËN nebo na
jiný odborný servis.

2 11
DS3_cs_Chap08_info-pratiques_ed01-2015
Modul zakoupíte v servisní síti CITROËN nebo odborném servisu.
Při jakýchkoliv potížích s výměnou žárovek se též můžete obrátit na servisní síť CITROËN
nebo odborný servis.

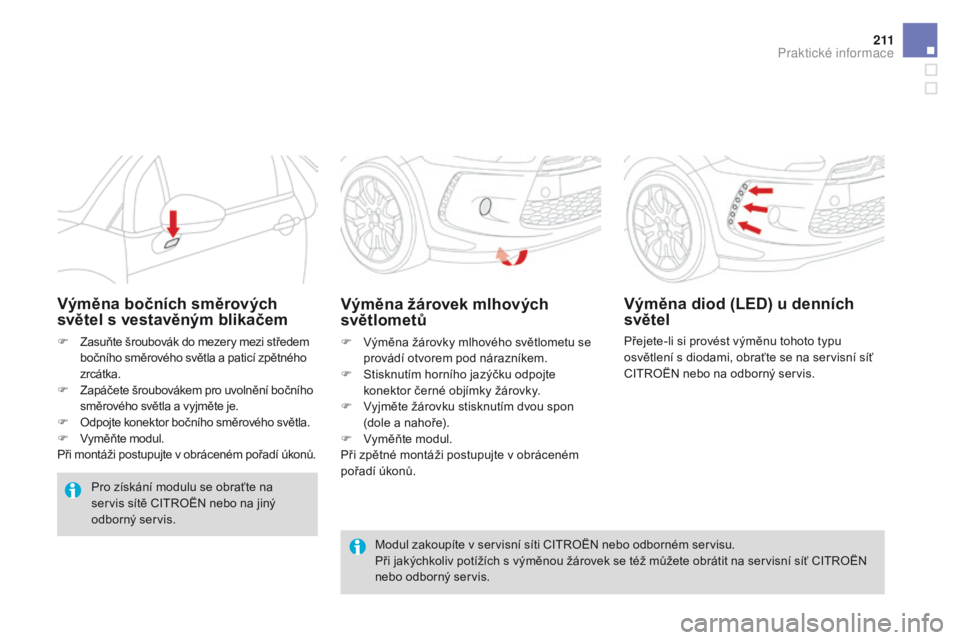

Výměna žárovek mlhových
světlometů
F Výměna žárovky mlhového světlometu se provádí otvorem pod nárazníkem.
F

S
tisknutím horního jazýčku odpojte
konektor černé objímky žárovky.
F

V
yjměte žárovku stisknutím dvou spon
(dole a nahoře).
F

Vy
měňte modul.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna bočních směrových
světel s vestavěným blikačem
F Zasuňte šroubovák do mezery mezi středem bočního směrového světla a paticí zpětného
zrcátka.
F

Z
apáčete šroubovákem pro uvolnění bočního
směrového světla a vyjměte je.
F

O
dpojte konektor bočního směrového světla.
F

Vy
měňte modul.
Při montáži postupujte v obráceném pořadí úkonů.
Pro získání modulu se obraťte na
servis sítě CITROËN nebo na jiný
odborný servis.
Výměna diod (LEd) u d enních
světel
Přejete-li si provést výměnu tohoto typu
osvětlení s diodami, obraťte se na servisní síť
CITROËN nebo na odborný servis.
Praktické informace

DS3_cs_Chap08_info-pratiques_ed01-2015
1. Brzdová / obrysová světla (P21/5W).
2. Obrysová světla (P5W).
3.
S

měrová světla (PY21W žlutá).
4.
S

větlo do mlhy, levá strana (PR21W
červená)
Z

pětné světlo, pravá strana (P21W).
zadní světla
Barevné žárovky směrových
nebo mlhových světel musejí být
nahrazovány žárovkami shodných
charakteristik a barvy.

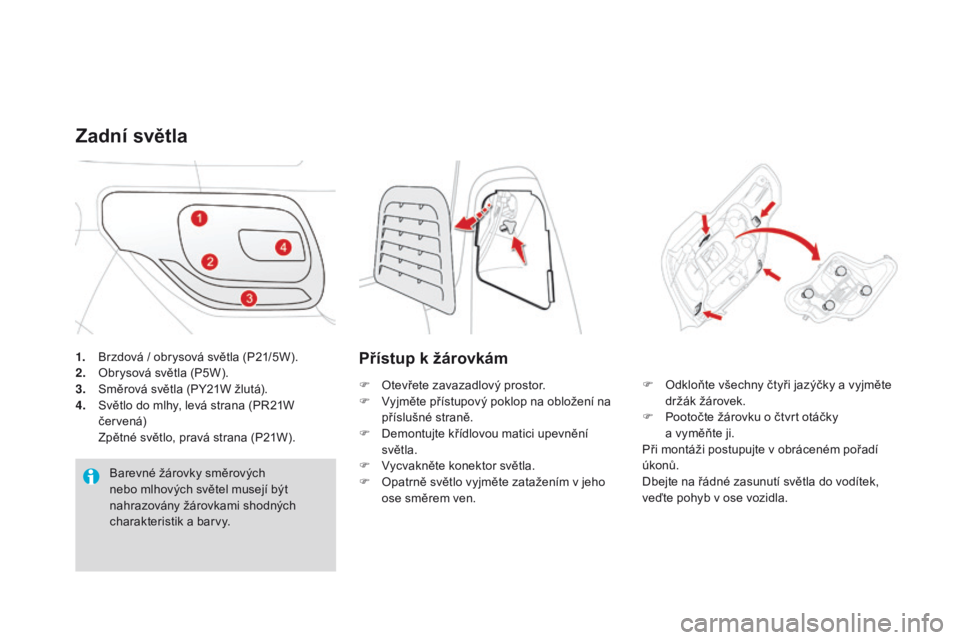

přístup k žárovkám
F Otevřete zavazadlový prostor.
F V yjměte přístupový poklop na obložení na
příslušné straně.
F

D
emontujte křídlovou matici upevnění
světla.
F

V
ycvakněte konektor světla.
F

O
patrně světlo vyjměte zatažením v jeho
ose směrem ven. F
O dkloňte všechny čtyři jazýčky a vyjměte
držák žárovek.
F

P
ootočte žárovku o čtvrt otáčky
a
vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů.
Dbejte na řádné zasunutí světla do vodítek,
veďte pohyb v ose vozidla.

213
DS3_cs_Chap08_info-pratiques_ed01-2015
Výměna žárovek směrových
světel (4), světla do mlhy
a zpětného světlometu (5)
F Pootočte žárovkou o čtvrt otáčky a vyměňte ji.
Výměna obrysových a brzdových
světel LEd (diodová)
Pro výměnu tohoto typu žárovek se obraťte
na servis sítě CITROËN nebo na jiný odborný
servis.

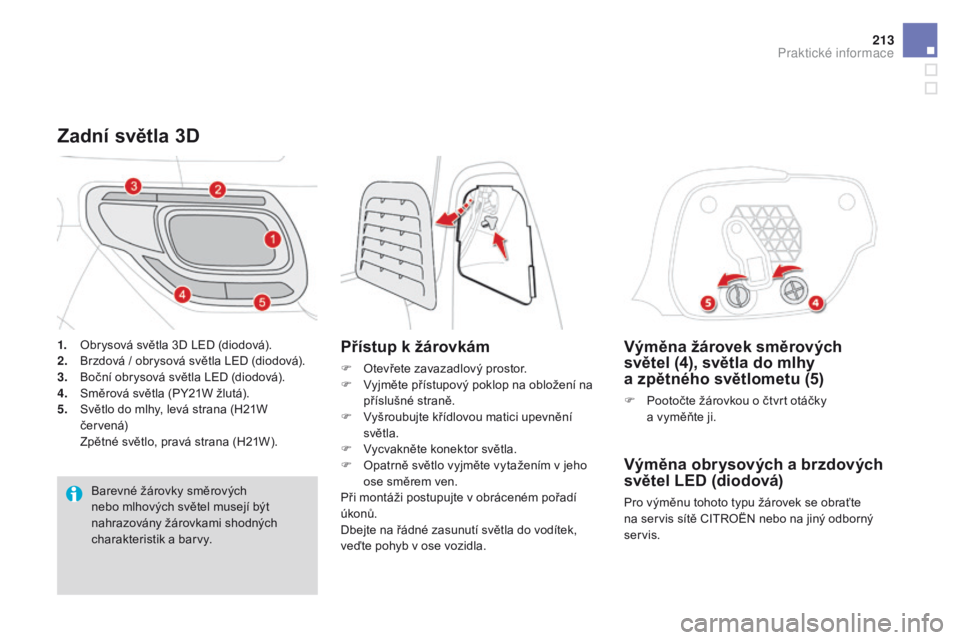

zadní světla 3 d
přístup k žárovkám
F Otevřete zavazadlový prostor.
F
V yjměte přístupový poklop na obložení na
příslušné straně.
F

V
yšroubujte křídlovou matici upevnění
světla.
F

V
ycvakněte konektor světla.
F

O
patrně světlo vyjměte vytažením v jeho
ose směrem ven.
Při montáži postupujte v obráceném pořadí
úkonů.
Dbejte na řádné zasunutí světla do vodítek,
veďte pohyb v ose vozidla.
1.
O

brysová světla 3D LED (diodová).
2. B
rzdová / obrysová světla LED (diodová).
3. B
oční obrysová světla LED (diodová).
4.
S

měrová světla (PY21W žlutá).
5.
S

větlo do mlhy, levá strana (H21W
červená)
Z

pětné světlo, pravá strana (H21W). Barevné žárovky směrových
nebo mlhových světel musejí být
nahrazovány žárovkami shodných
charakteristik a barvy.
Praktické informace

DS3_cs_Chap08_info-pratiques_ed01-2015

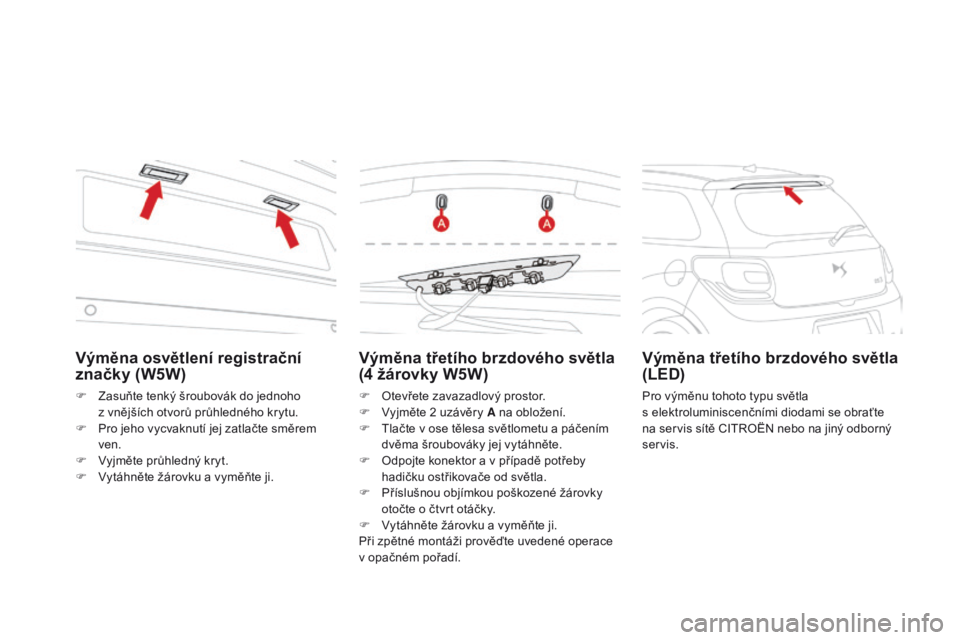

Výměna třetího brzdového světla
(4 žárovky W5W)
F Otevřete zavazadlový prostor.
F
V yjměte 2 uzávěry A na obložení.
F

T
lačte v ose tělesa světlometu a páčením
dvěma šroubováky jej vytáhněte.
F

O
dpojte konektor a v případě potřeby
hadičku ostřikovače od světla.
F

P
říslušnou objímkou poškozené žárovky
otočte o čtvrt otáčky.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži prověďte uvedené operace
v opačném pořadí.
Výměna třetího brzdového světla
(LEd)
Pro výměnu tohoto typu světla
s elektroluminiscenčními diodami se obraťte
na servis sítě CITROËN nebo na jiný odborný
servis.
Výměna osvětlení registrační
značky (W5W)
F Zasuňte tenký šroubovák do jednoho z vnějších otvorů průhledného krytu.
F

P
ro jeho vycvaknutí jej zatlačte směrem
ven.
F

V
yjměte průhledný kryt.
F

V
ytáhněte žárovku a vyměňte ji.

215
DS3_cs_Chap08_info-pratiques_ed01-2015

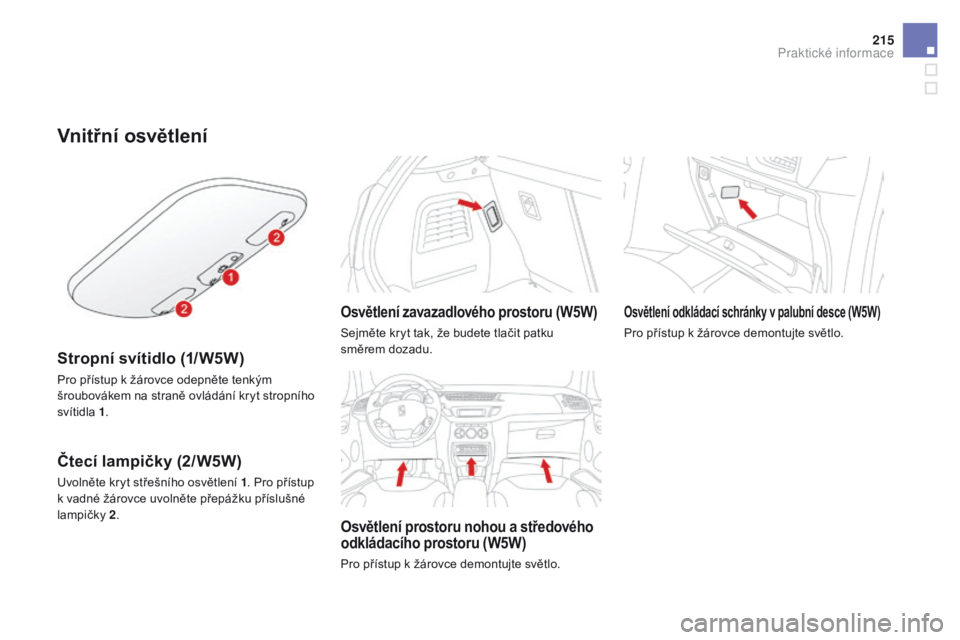

Vnitřní osvětlení
stropní svítidlo (1/W5W)
Pro přístup k žárovce odepněte tenkým
šroubovákem na straně ovládání kryt stropního
svítidla 1.
Čtecí lampičky (2/W5W)
Uvolněte kryt střešního osvětlení 1 . Pro přístup
k vadné žárovce uvolněte přepážku příslušné
lampičky 2.
osvětlení zavazadlového prostoru (W5W)
Sejměte kryt tak, že budete tlačit patku
směrem dozadu.
osvětlení prostoru nohou a středového
odkládacího prostoru (W5W)
Pro přístup k žárovce demontujte světlo.
osvětlení odkládací schránky v palubní desce (W5W)
Pro přístup k žárovce demontujte světlo.
Praktické informace

DS3_cs_Chap08_info-pratiques_ed01-2015
Výměna pojistky
Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se sériovým
a dodatečně montovaným vybavením.
Před montáží dalšího vybavení nebo
elektrických doplňků do vozidla se poraďte
s pracovníky servisu sítě CITROËN nebo
jiného odborného servisu.
Společnost CITROËN odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce
způsobené montáží doplňkového
vybavení, které není dodáváno
a doporučeno společností CITROËN
nebo nebylo namontováno podle jejích
požadavků, zejména když celkový
příkon zapojených přídavných zařízení
překročí 10 mA.
Pinzeta pro vytahování a zasunování
náhradních pojistek je umístěna na vnitřní
straně víka pojistkové skříňky v palubní desce.
Přístup:
F

u

volněte víko zatažením za jeho stranu,
F

v

yjměte víko,
F

v

ytáhněte pinzetu.

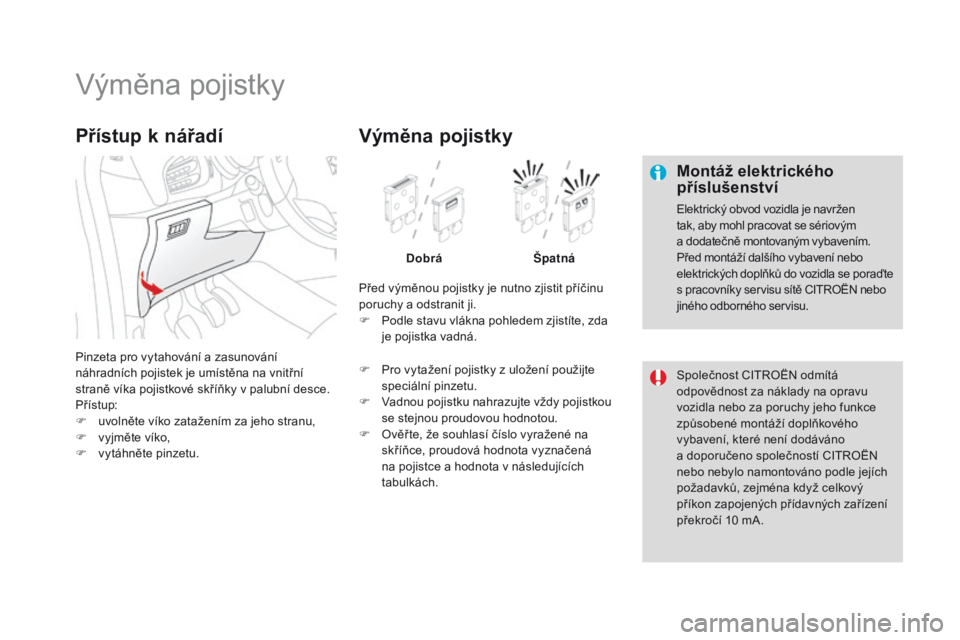

přístup k nářadí
Před výměnou pojistky je nutno zjistit příčinu
poruchy a odstranit ji.
F
P
odle stavu vlákna pohledem zjistíte, zda
je pojistka vadná.
Výměna pojistky
dobrá Špatná
F

P

ro vytažení pojistky z uložení použijte
speciální pinzetu.
F

V

adnou pojistku nahrazujte vždy pojistkou
se stejnou proudovou hodnotou.
F

O

věř te, že souhlasí číslo vyražené na
skříňce, proudová hodnota vyznačená
na pojistce a hodnota v následujících
tabulkách.

217
DS3_cs_Chap08_info-pratiques_ed01-2015

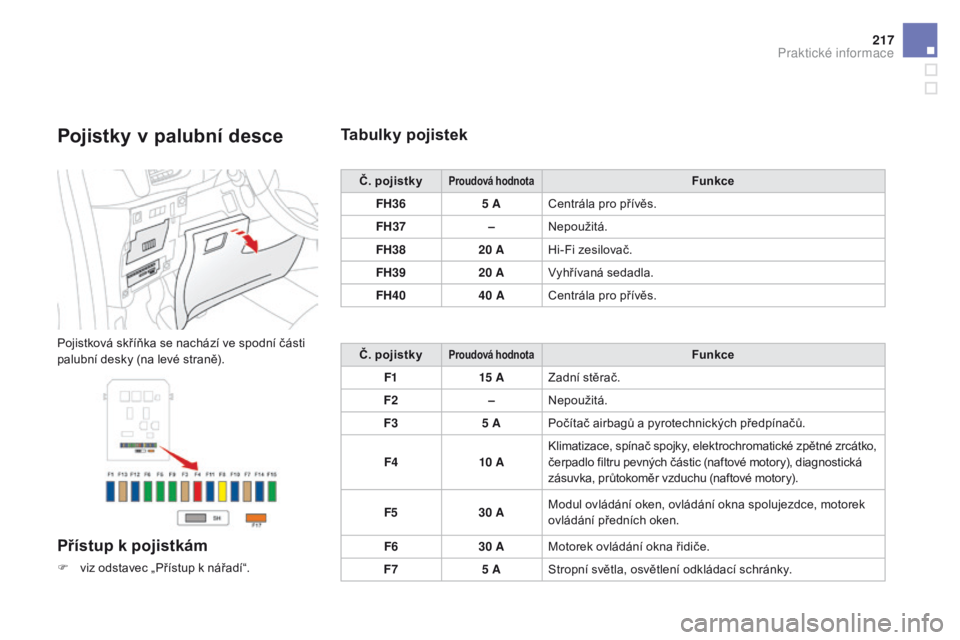

pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
přístup k pojistkám
F viz odstavec „Přístup k nářadí“.
Tabulky pojistek
Č. pojistkyproudová hodnotaFunkce
FH36 5 ACentrála pro přívěs.
FH37 –Nepoužitá.
FH38 20 AHi-Fi zesilovač.
FH39 20 AVyhřívaná sedadla.
FH40 40 ACentrála pro přívěs.
Č. pojistky
proudová hodnotaFunkce
F1 15 AZadní stěrač.
F2 –Nepoužitá.
F3 5 APočítač airbagů a pyrotechnických předpínačů.
F4 10 AKlimatizace, spínač spojky, elektrochromatické zpětné zrcátko,
čerpadlo filtru pevných částic (naftové motory), diagnostická
zásuvka, průtokoměr vzduchu (naftové motory).
F5 30 AModul ovládání oken, ovládání okna spolujezdce, motorek
ovládání předních oken.
F6 30 AMotorek ovládání okna řidiče.
F7 5 AStropní světla, osvětlení odkládací schránky.
Praktické informace

DS3_cs_Chap08_info-pratiques_ed01-2015
Č. pojistkyproudová hodnotaFunkce
F8 20 AMultifunkční displej, autorádio, autorádio s navigačním
systémem, řídicí jednotka alarmu, siréna alarmu.
F9 30 A
Zásuvka 12 V, zapalovač cigaret, napájení držáku přenosného navigačního systému.
F10 15 AOvladače na volantu.
F11 15 ASpínací skříňka, diagnostická zásuvka, řídicí jednotka
automatické převodovky.
F12 15 ASnímač deště/intenzity světla, centrála pro přívěs.
F13 5 AHlavní spínač brzdových světel, řídicí jednotka motoru.
F14 15 AŘídicí jednotka parkovacího asistenta, řídicí jednotka
airbagů, přístrojová deska, automatická klimatizace, USB
Box, Hi-Fi zesilovač.
F15 30 AZamykání.
F16 –Nepoužitá.
F17 40 AOdmrazování zadního okna a zpětných zrcátek.
s

H –Můstek PARC.
