9Otwieranie

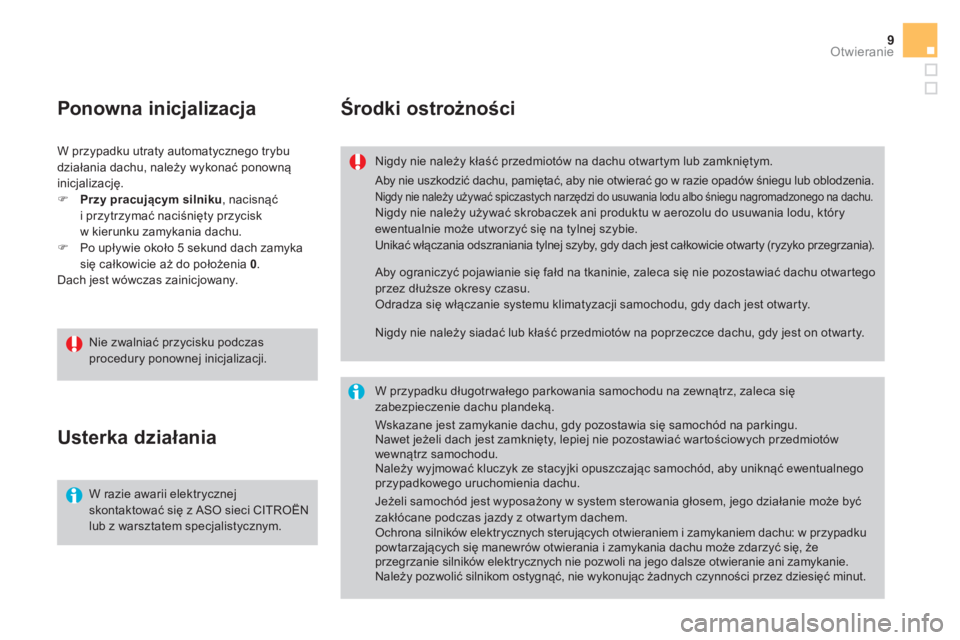

Środki ostrożności


Nigdy nie należy kłaść przedmiotów na dachu otwartym lub zamkniętym.

W przypadku długotrwałego parkowania samochodu na zewnątrz, zaleca się
zabezpieczenie dachu plandeką.
Aby nie uszkodzić dachu, pamiętać, aby nie otwierać go w razie opadów śniegu lub oblodzenia.

Nigdy nie należy używać spiczastych narzędzi do usuwania lodu albo śniegu nagromadzonego na dachu.
Nigdy nie należy używać skrobaczek ani produktu w aerozolu do usuwania lodu, który
ewentualnie może utworzyć się na tylnej szybie.

Unikać włączania odszraniania tylnej szyby, gdy dach jest całkowicie otwarty (ryzyko przegrzania).


Aby ograniczyć pojawianie się fałd na tkaninie, zaleca się nie pozostawiać dachu otwartego
przez dłuższe okresy czasu.
Odradza się włączanie systemu klimatyzacji samochodu, gdy dach jest otwarty.

Nigdy nie należy siadać lub kłaść przedmiotów na poprzeczce dachu, gdy jest on otwarty.



Wskazane jest zamykanie dachu, gdy pozostawia się samochód na parkingu.
Nawet jeżeli dach jest zamknięty, lepiej nie pozostawiać wartościowych przedmiotów
wewnątrz samochodu.
Należy wyjmować kluczyk ze stacyjki opuszczając samochód, aby uniknąć ewentualnego
przypadkowego uruchomienia dachu.

Jeżeli samochód jest wyposażony w system sterowania głosem, jego działanie może być
zakłócane podczas jazdy z otwartym dachem.

Ochrona silników elektrycznych sterujących otwieraniem i zamykaniem dachu: w przypadku
powtarzających się manewrów otwierania i zamykania dachu może zdarzyć się, że
przegrzanie silników elektrycznych nie pozwoli na jego dalsze otwieranie ani zamykanie.
Należy pozwoli
ć silnikom ostygnąć, nie wykonując żadnych czynności przez dziesięć minut.



Ponowna inicjalizacja


Nie zwalniać przycisku podczas
procedury ponownej inicjalizacji.



Usterka działania


W razie awarii elektrycznej
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.





W przypadku utraty automatycznego trybu
działania dachu, należy wykonać ponowną
inicjalizację.


)
Przy pracującym silniku
, nacisnąć
i przytrzymać naciśnięty przycisk
w kierunku zamykania dachu.

)
Po upływie około 5 sekund dach zamyka
się całkowicie aż do położenia 0
.
Dach jest wówczas zainicjowany.

Otwieranie10

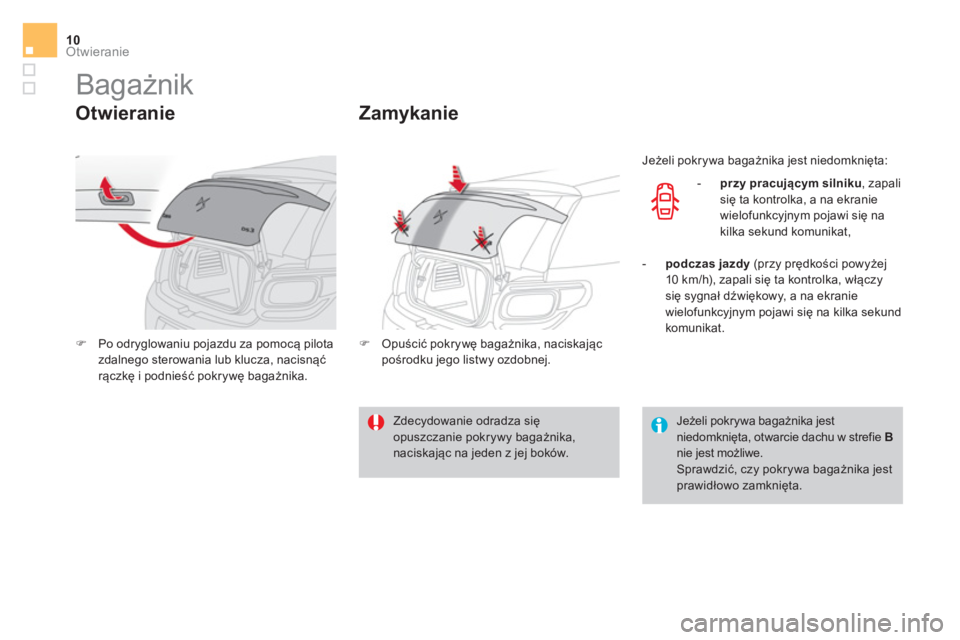

Bagażnik


Otwieranie



)
Po odryglowaniu pojazdu za pomocą pilota
zdalnego sterowania lub klucza, nacisnąć
rączkę i podnieść pokrywę bagażnika.



Zamykanie



)
Opuścić pokrywę bagażnika, naciskając
pośrodku jego listwy ozdobnej.
Jeżeli pokrywa bagażnika jest niedomknięta:


- przy pracującym silniku
, zapali
się ta kontrolka, a na ekranie
wielofunkcyjnym pojawi się na
kilka sekund komunikat,

- podczas jazdy
(przy prędkości powyżej
10 km/h), zapali się ta kontrolka, włączy
się sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawi się na kilka sekund
komunikat.


Zdecydowanie odradza się
opuszczanie pokrywy bagażnika,
naciskając na jeden z jej boków.


Jeżeli pokrywa bagażnika jest
niedomknięta, otwarcie dachu w strefie B

nie jest możliwe.
Sprawdzić, czy pokrywa bagażnika jest
prawidł
owo zamknięta.

11Otwieranie

Jeżeli dach wykonuje manewr otwierania w strefie B
, działanie na sterowanie otwierania
bagażnika powoduje zamknięcie dachu. Otwarcie bagażnika nastąpi, gdy dach osiągnie
położenie 2
. Można będzie wówczas podnieść pokrywę bagażnika.

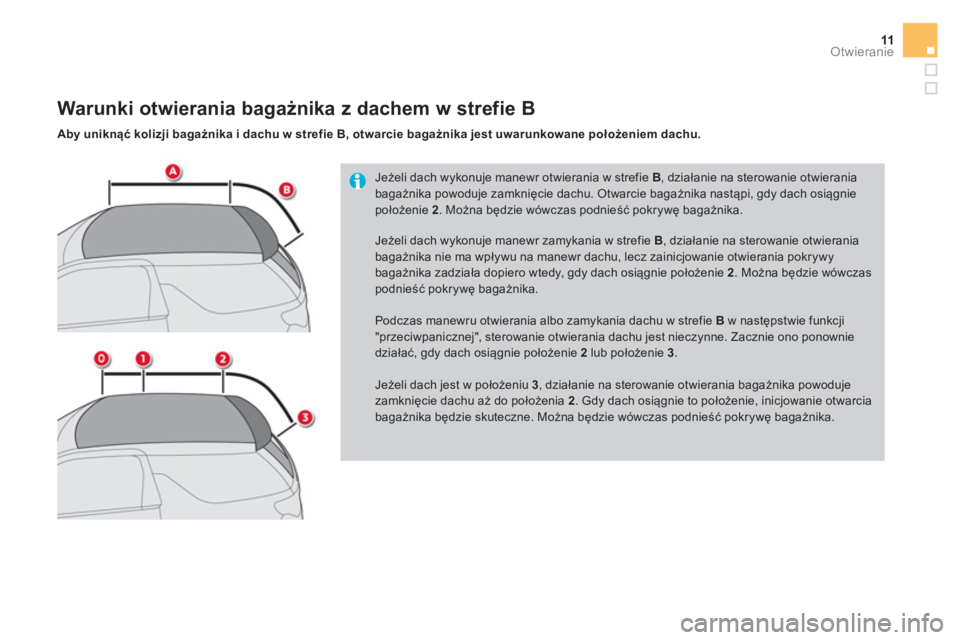

Warunki otwierania bagażnika z dachem w strefie B


Aby uniknąć kolizji bagażnika i dachu w strefie B, otwarcie bagażnika jest uwarunkowane położeniem dachu.


Jeżeli dach wykonuje manewr zamykania w strefie B
, działanie na sterowanie otwierania
bagażnika nie ma wpływu na manewr dachu, lecz zainicjowanie otwierania pokrywy
bagażnika zadziała dopiero wtedy, gdy dach osiągnie położenie 2
. Można będzie wówczas
podnieść pokrywę bagażnika.

Podczas manewru otwierania albo zamykania dachu w strefie B
w następstwie funkcji
"przeciwpanicznej", sterowanie otwierania dachu jest nieczynne. Zacznie ono ponownie
działać, gdy dach osiągnie położenie 2
lub położenie 3
.

Jeżeli dach jest w położeniu 3
, działanie na sterowanie otwierania bagażnika powoduje
zamknięcie dachu aż do położenia 2
. Gdy dach osiągnie to położenie, inicjowanie otwarcia
bagażnika będzie skuteczne. Można będzie wówczas podnieść pokrywę bagażnika.

Otwieranie12

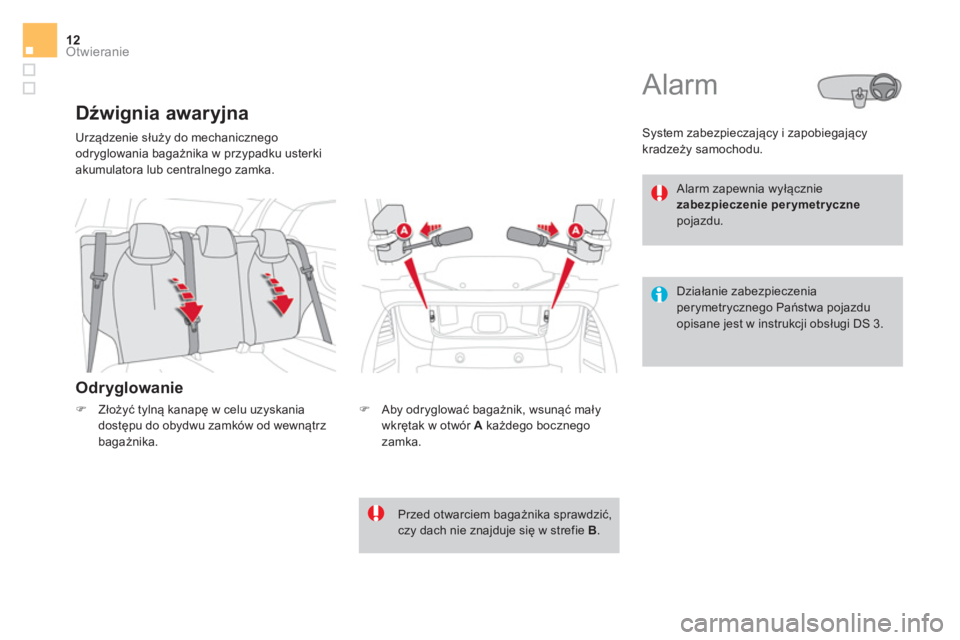

Urządzenie służy do mechanicznego
odryglowania bagażnika w przypadku usterki
akumulatora lub centralnego zamka.

Odryglowanie







Dźwignia awaryjna


)
Aby odryglować bagażnik, wsunąć mały
wkrętak w otwór A
każdego bocznego
zamka.


)
Złożyć tylną kanapę w celu uzyskania
dostępu do obydwu zamków od wewnątrz
bagażnika.

Przed otwarciem bagażnika sprawdzić,
czy dach nie znajduje się w strefie B
.

Działanie zabezpieczenia
perymetrycznego Państwa pojazdu
opisane jest w instrukcji obsługi DS 3.

Alarm zapewnia wyłącznie
zabezpieczenie perymetryczne

pojazdu.

Alarm


System zabezpieczający i zapobiegający
kradzeży samochodu.

13Komfor t

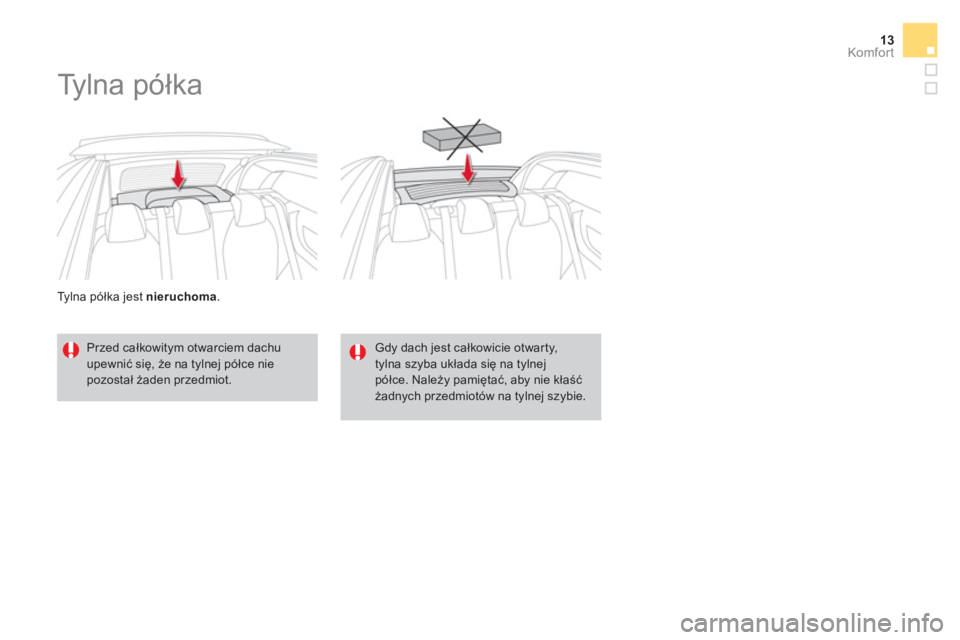

Ty l n a p ółka jest nieruchoma
.





Ty l n a p ółka


Przed całkowitym otwarciem dachu
upewnić się, że na tylnej półce nie
pozostał żaden przedmiot.
Gdy dach jest całkowicie otwarty,
tylna szyba układa się na tylnej
półce. Należy pamiętać, aby nie kłaść
żadnych przedmiotów na tylnej szybie.

Informacje praktyczne14
Wymiana bezpiecznika



)
Aby odczepić górną okładzinę bagażnika, pociągnąć ją do dołu zaczynając od lewej strony.

)
Wyjąć okładzinę odchylając ją ku dołowi.

)
Wymienić bezpieczniki.
Aby zamontować, wykonać powyższe czynności w odwrotnej kolejności, zaczynając od dna
bagażnika.


Bezpiecznik w komorze
silnika (maksi-bezpiecznik)

Bezpiecznik Nr

Natężenie

Funkcje


-

20 A
Składany dach

-

20 A
Składany dach

Jeżeli dach znajduje się w strefie B
w momencie przepalenia bezpiecznika, otwarcie bagażnika jest niemożliwe. Aby móc otworzyć bagażnik
i wykonać wymianę bezpieczników, należy najpierw zamknąć dach ręcznie od strony wnętrza bagażnika (składając tylną kanapę).



Tr z y b e z p i e c z n i k i są przeznaczone dla dachu składanego.


Bezpieczniki pod tylną półką


Bezpiecznik Nr


Natężenie

Funkcje


MF08

40 A
Składany dach.
Maksi-bezpieczniki stanowią dodatkowe
zabezpieczenie systemów elektrycznych.
Wszelkie operacje związane z maksi-
bezpiecznikami powinny być wykonywane
przez sieć serwisową CITROËN albo przez
warsztat specjalistyczny.

15Informacje praktyczne

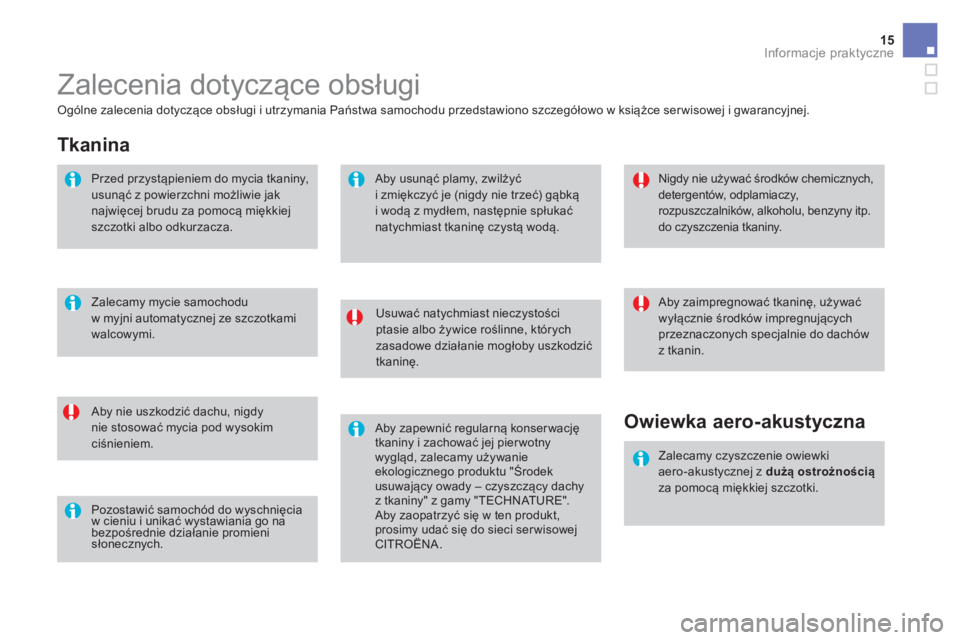

Zalecenia dotyczące obsługi


Usuwać natychmiast nieczystości
ptasie albo żywice roślinne, których
zasadowe działanie mogłoby uszkodzić
tkaninę.

Aby nie uszkodzić dachu, nigdy
nie stosować mycia pod wysokim
ciśnieniem.
Nigdy nie używać środków chemicznych,
detergentów, odplamiaczy,
rozpuszczalników, alkoholu, benzyny itp.
do czyszczenia tkaniny.
Ogólne zalecenia dotyczące obsługi i utrzymania Państwa samochodu przedstawiono szczegółowo w książce ser wisowej i gwarancyjnej.

Pozostawić samochód do wyschnięcia
w cieniu i unikać wystawiania go na
bezpośrednie działanie promieni
słonecznych.
Zalecamy mycie samochodu
w myjni automatycznej ze szczotkami
walcowymi.
Aby usunąć plamy, zwilżyć
i zmiękczyć je (nigdy nie trzeć) gąbką
i wodą z mydłem, nast
ępnie spłukać
natychmiast tkaninę czystą wodą.

Aby zaimpregnować tkaninę, używać
wyłącznie środków impregnujących
przeznaczonych specjalnie do dachów
z tkanin.



Tkanina


Przed przystąpieniem do mycia tkaniny,
usunąć z powierzchni możliwie jak
najwięcej brudu za pomocą miękkiej
szczotki albo odkurzacza.

Aby zapewnić regularną konser wację
tkaniny i zachować jej pier wotny
wygląd, zalecamy używanie
ekologicznego produktu "Środek
usuwający owady – czyszczący dachy
z tkaniny" z gamy "TECHNATURE".
Aby zaopatrzyć się w ten produkt,
prosimy udać się do sieci ser wisowej
CITROËNA.


Owiewka aero-akustyczna


Zalecamy czyszczenie owiewki
aero-akustycznej z dużą ostrożnością

za pomocą miękkiej szczotki.

Dane techniczne16

Silniki benzynowe

PureTech 82

VTi 120


PureTech 110



PureTech 110 S&S



Skrzynie biegów
BVM
(Manualna
5 biegów) BVA
(Automatyczna
4 biegi) EAT6
(Automatyczna
6 biegów) BVM
(Manualna
5 biegów) EAT6
(Automatyczna 6 biegów)

Typy warianty wersje:
SB...
HMZ6 5FS9 HNVT HNZ6/S HNZT/S HNVT/S
Pojemność (c m
3
) 1 199 1 598 - 1 199 -
Średnica x skok (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Moc maksymalna: norma EWG (kW) * 60 88 - 81 -
Przy prędkości obrotowej (obr./min) 5 750 6 000 - 5 500 -
Maks. moment obr.: norma EWG (Nm) 118 160 - 205 -
Przy prędkości obrotowej (obr./min) 2 750 4 250 - 1 500 -
Paliwo Bezołowiowe Bezołowiowe Bezołowiowe Bezołowiowe Bezołowiowe
Katalizator Tak Tak Tak Tak Ta k
Pojemność oleju w silniku (z wymianą wkładu
filtra (w litrach) 3,25 4,25 - 3,25 -

.../S : model wyposażony w Stop & Start.











Silniki benzynowe


*

Moc maksymalna odpowiada wartości homologowanej na hamowni silnika zgodnie z warunkami ustalonymi przez przepisy europejskie
(Dyrektywa 1999/99/WE).

17Dane techniczne

* Moc maksymalna odpowiada wartości homologowanej na hamowni silnika zgodnie z warunkami ustalonymi przez przepisy europejskie
(Dyrektywa 1999/99/WE).

**
Dla Belgii.

Silniki benzynowe

.../S : model wyposażony w Stop & Start.
Silniki benzynowe


PureTech 130 S&S



THP 165 S&S


THP 150 S&S **



Skrzynie biegów

BVM6 (Manualna 6 biegów)
BVM6 (Manualna 6 biegów)

Typy warianty wersje:
SB...

HNYM/S
5GZM/S
5GWM/S **

Pojemność (c m
3
)
1 199
1 598
Średnica x skok (mm)
75 x 90,5
77 x 85,8
Moc maksymalna: norma EWG (kW) *
96
120
11 0 **

Przy prędkości obrotowej (obr./min)
5 500
6 000
Maks. moment obr.: norma EWG (Nm)
230
240
Przy prędkości obrotowej (obr./min)
1 750
1 400
Paliwo
Bezołowiowe
Bezołowiowe
Katalizator
Ta k
Ta k
Pojemność oleju w silniku (z wymianą wkładu
filtra) (w litrach)
3,5
4,25

Dane techniczne18

*
Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi
(dyrektywa 1999/99/WE).

Silniki – PERFORMANCE


Silnik benzynowy



Per formance



Skrzynia biegów

BVM6 (Manualna 6 biegów)

Typy warianty wersje: SB...

5GRM/S
Pojemność skokowa (cm
3
)
1 598
Średnica x skok (mm)

77 x 85,8
Moc maks.: norma EWG (kW) *
153
Obroty mocy maks. (obr./min)
5 800
Maks.moment obrotowy: norma EWG (Nm)
300
Obroty momentu maksymalnego (obr./min)
1 700
Paliwo

Bezołowiowe
Katalizator

Ta k
Pojemność oleju silnikowego (w litrach) (z
wymianą wkładu filtra)
4,25
