Unutrašnje osvetljenje
Plafonsko svetlo (1 / W5W)
Otkačite poklopac plafonjere 1 tankim
odvrtačem, sa komandne strane, da biste
pristupili neispravnoj sijalici.
Svetlo za čitanje (2 / W5W)
Otkačite poklopac plafonjere 1. Da biste
došli do neispravne sijalice, skinite ekran
odgovarajućeg 2 čitača.
osvetljenje u prtljažniku (W5W)
Otkačite kućište tako što ćete gurnuti podupirač
unazad.
Osvetljenje praga i centralne
pregrade (W5W)
Otkačite kućište da biste pristupili sijalici.
Osvetljenje pregrade za rukavice (W5W)
Otkačite kućište da biste pristupili sijalici.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed02-2015
Zamena osigurača
Instalacija dodatnih
električnih uređaja
Električno kolo vašeg vozila
napravljeno je tako da funkcioniše sa
serijskom ili dodatnom opremom.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na Vašem
vozilu, obratite se za savet servisnoj
mreži CITROËN ili stručnom servisu.
CITROËN odbija svaku odgovornost
za troškove nastale zbog popravke
vašeg vozila ili kvara nastalog usled
instaliranja pomoćnih uređaja koji
nisu opremljeni, nisu preporučeni od
CITROËN i nisu instalirani u skladu
sa njihovim propisima, posebno kada
korišćenje svih dodatnih uključenih
uređaja prelazi 10 miliampera.
Klešta i zamenski osigurači smešteni su
na poleđini poklopca kutije sa osiguračima
komandne table.
Da biste došli do nje
:
F izv

ucite poklopac, povlačeći u stranu,
F
pot

puno skinite poklopac,
F
izv

ucite klešta.
Pristup alatu
Pre nego što zamenite osigurač, potrebno je da
znate razlog nastanka kvara i da ga otklonite.
F
Pro
nađite neispravni osigurač gledajući
njegove žice.
Zamena osigurača
Ispravan Neispravan
F
Kor
istite specijalna klešta za vađenje
osigurača iz ležišta.
F
Kad m

enjate osigurač, neka novi bude iste
jačine.
F
Prov

erite da li se broj na kutiji poklapa sa
brojem na osiguraču i pogledajte tabele
niže.

221
DS3_sr_Chap08_info-pratiques_ed02-2015
osigurači ispod komandne
ta ble vozila
Kutija sa osiguračima je smeštena u donjem
delu komandne table (leva strana).
Pristup osiguračima
F Pogledajte poglavlje "Pristup alatu".
Tabela za osigurače
osigurač br.jačin a Funkcije
FH36 5 AKuka za vuču.
FH37 -Ne koristi se.
FH38 20 AHi-Fi pojačalo.
FH39 20 ASedišta sa grejačima.
FH40 40 AKuka za vuču.
osig

urač br.
jačin
a Funkcije
F1 15 AZadnji brisač stakla.
F2 -Ne koristi se.
F3 5 A
Računar vazdušnih jastuka i pirotehničkih pred-zatezača sigurnosnih pojaseva.
F410 AKlima uređaj, kontaktor kvačila, elektrohromni retrovizor,
pumpa za dodavanje aditiva (Dizel), utičnica za dijagnostiku,
protokomer vazduha (Dizel).
F5 30 AKomanda podizača stakla, komanda suvozačevog podizača
stakla, motor prednjih podizača stakla.
F6 30 AMotor vozačevog podizača stakla.
F7 5 APlafonsko svetlo, svetlo pregrade za rukavice.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed02-2015
osigurač br.jačina Funkcije
F8 20 AVišenamenski ekran, autoradio, radio navigacija, računar
alarma, sirena za alarm.
F9 30 AUtičnica od 12 V, napajanje za prenosni sistem navigacije.
F10 15 AKomande na volanu.
F11 15 AZaštita od krađe, dijagnostička utičnica, računar
automatskog menjača.
F12 15 ASenzor za kišu/osvetljenost, kuka za vuču.
F13 5 AKontaktor glavnog stop svetla, kućište opsluživanja motora.
F14 15 ARačunar pomoći pri parkiranju, računar vazdušnih jastuka,
instrument tabla, automatski klima uređaj, USB Box, Hi-Fi
pojačalo.
F15 30 AZaključavanje.
F16 -Ne koristi se.
F17 40 A
Odmrzavanje zadnjeg vetrobranskog stakla i spoljnih retrovizora.
SH -Premošćenje PARC.

223
DS3_sr_Chap08_info-pratiques_ed02-2015

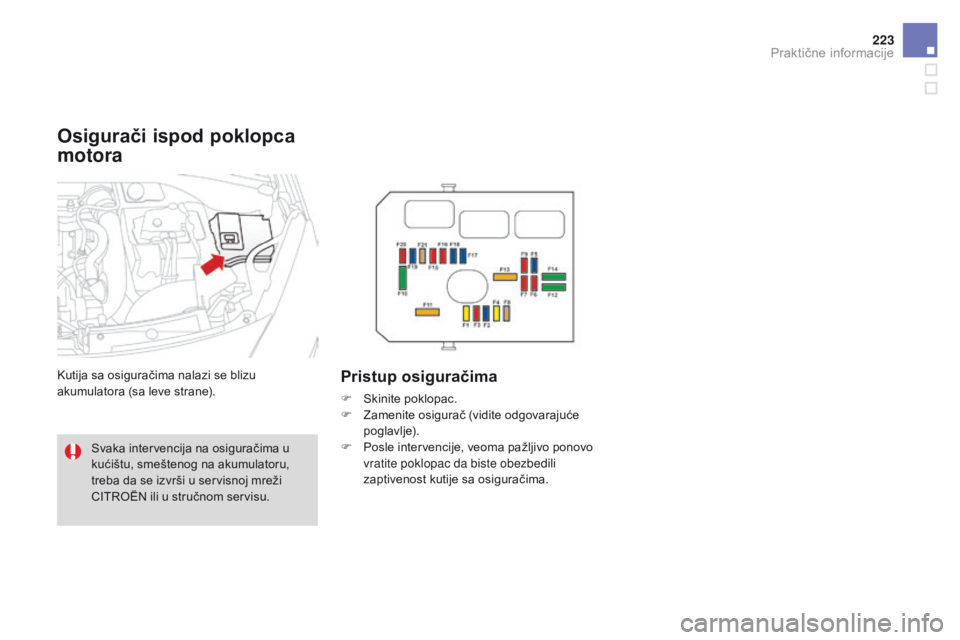

osigurači ispod poklopca
moto ra
Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).Pristup osiguračima
F Skinite poklopac.
F Zam enite osigurač (vidite odgovarajuće
p o g l av l j e).
F
Pos

le intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.
Svaka intervencija na osiguračima u
kućištu, smeštenog na akumulatoru,
treba da se izvrši u servisnoj mreži
CITROËN ili u stručnom servisu.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed02-2015
Tabela za osigurače
osigurač br.jačina Funkcije
F1 20 ANapajanje računara motora, relej za komandu grupe motor-ventilatora, glavni relej za kontrolu
multifunkcionalnog motora, pumpa ubrizgavanja (Dizel).
F2 15 ASirena.
F3 10 APranje prednjih i zadnjih stakala.
F4 20 ADnevna svetla.
F5 15 AGrejač dizela (Dizel), dodatna pumpa sa filterom za čestice (Dizel), merač protoka vazduha (Dizel), elektroventil
EGR (Dizel), blow-by grejač i elektroventili (benzin).
F6 10 ARačunar ABS/CDS, kontaktor sekundarnog stop svetla.
F7 10 AElektrični servo - upravljač, automatski menjač.
F8 25 AKomanda za starter.
F9 10 AKomutacijsko kućište za zaštitu (Dizel).
F10 30 AGrejač dizela (Dizel), blow-by grejač (Dizel), karburatorska pumpa za gorivo (benzin), brizgaljke i bobine za
paljenje (benzin).
F11 40 AVentilator klima uređaja.

225
DS3_sr_Chap08_info-pratiques_ed02-2015
osigurač br.jačina Funkcije
F12 30 AMala/velika brzina brisača prednjeg stakla.
F13 40 ANapajanje kućišta inteligentnog opsluživanja-BSI-a
(+ posle davanja kontakta).
F14 30 ANapajanje Valvetronic (benzin).
F15 10 ADugo svetlo, desno.
F16 10 ADugo svetlo, levo.
F17 15 AKratko svetlo, levo.
F18 15 AKratko svetlo, desno.
F19 15 ASonde za merenje kiseonika i elektroventili (benzin),
elektroventili (Dizel), elektroventil EGR (Dizel).
F20 10 APumpe, pilotirani termostat (benzin), elektroventil (THP),
sonda za merenje nivoa vode u dizelu (Dizel).
F21 5 ANapajanje komande grupe motor-ventilator, ABS/ESP,
turbo pumpa (THP).
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed02-2015
Tabela maksi osigurača
osigurač br.jačina Funkcije
MF1* 60 AGrupa motor-ventilatora.
MF2* 30 APumpa ABS/CDS.
MF3* 30 AElektroventili ABS/CDS.
MF4* 60 ANapajanje BSI-a.
MF5* 60 ANapajanje BSI-a.
MF6* 30 ADodatna grupa moto-ventilatora (THP).
MF7* 80 AKutija sa osiguračima u kabini.
MF8* -Ne koristi se.
*
Mak

si osigurači služe kao dodatna zaštita električnih sistema. Svaka intervencija na velikim osiguračima treba da se vrši u servisnoj mreži CITROËN
ili u stručnom servisu.

227
DS3_sr_Chap08_info-pratiques_ed02-2015

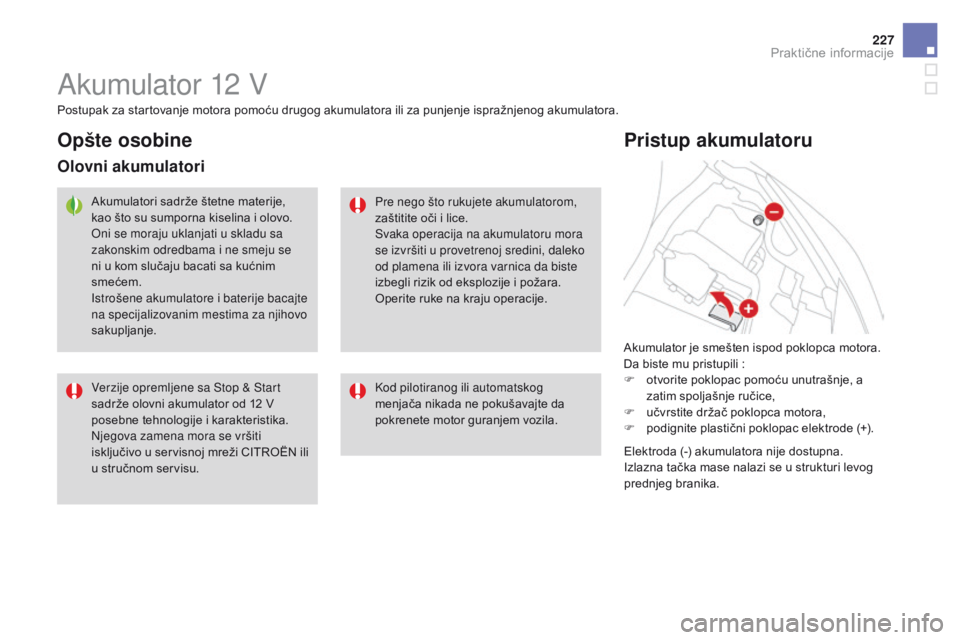

Akumulator 12 V
Akumulator je smešten ispod poklopca motora.
Da biste mu pristupili :
F otv

orite poklopac pomoću unutrašnje, a
zatim spoljašnje ručice,
F
učv

rstite držač poklopca motora,
F
pod

ignite plastični poklopac elektrode (+).
Pristup akumulatoru
Postupak za startovanje motora pomoću drugog akumulatora ili za punjenje ispražnjenog akumulatora.
Opšte osobine
Olovni akumulatori
Akumulatori sadrže štetne materije,
kao što su sumporna kiselina i olovo.
Oni se moraju uklanjati u skladu sa
zakonskim odredbama i ne smeju se
ni u kom slučaju bacati sa kućnim
smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.
Verzije opremljene sa Stop & Start
sadrže olovni akumulator od 12 V
posebne tehnologije i karakteristika.
Njegova zamena mora se vršiti
isključivo u servisnoj mreži CITROËN ili
u stručnom servisu. Pre nego što rukujete akumulatorom,
zaštitite oči i lice.
Svaka operacija na akumulatoru mora
se izvršiti u provetrenoj sredini, daleko
od plamena ili izvora varnica da biste
izbegli rizik od eksplozije i požara.
Operite ruke na kraju operacije.
Kod pilotiranog ili automatskog
menjača nikada ne pokušavajte da
pokrenete motor guranjem vozila.
Elektroda (-) akumulatora nije dostupna.
Izlazna tačka mase nalazi se u strukturi levog
prednjeg branika.
Praktične informacije

DS3_sr_Chap08_info-pratiques_ed02-2015
Neke funkcije, uključujući Stop & Start,
nisu dostupne sve dok akumulator ne
dostigne dovoljan nivo napunjenosti.
Nikada ne pokrećite motor kada
uključujete punjač akumulatora.
Nikada ne koristite buster akumulatora
od 24 V ili jači.
Proverite prethodno da li pomoćni
akumulator ima napon od 12V
i najmanje jednaku zapreminu
ispražnjenom akumulatoru.
Dva vozila ne treba da se dodiruju.
Isključite sve električne potrošače
u oba vozila (auto radio, brisači,
svetla,
...).
P

obrinite se da pomoćni kablovi ne
prolaze blizu pokretnih delova motora
(ventilator, pojas, ...).
Nemojte prekidati spoj kleme (+) dok
motor radi.

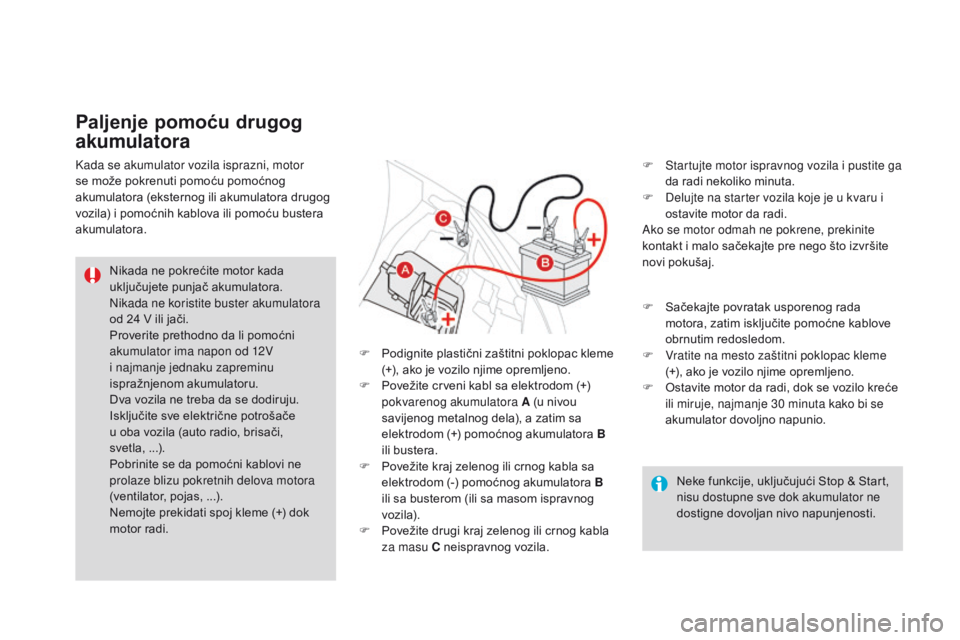

Paljenje pomoću drugog
akumulatora
Kada se akumulator vozila isprazni, motor
se može pokrenuti pomoću pomoćnog
akumulatora (eksternog ili akumulatora drugog
vozila) i pomoćnih kablova ili pomoću bustera
akumulatora.
F
Pod

ignite plastični zaštitni poklopac kleme
(+), ako je vozilo njime opremljeno.
F
Pove

žite crveni kabl sa elektrodom (+)
pokvarenog akumulatora A (u nivou
savijenog metalnog dela), a zatim sa
elektrodom (+) pomoćnog akumulatora B
ili bustera.
F
Pove

žite kraj zelenog ili crnog kabla sa
elektrodom (-) pomoćnog akumulatora B
ili sa busterom (ili sa masom ispravnog
vozila).
F
Pove

žite drugi kraj zelenog ili crnog kabla
za masu C neispravnog vozila. F Sta
rtujte motor ispravnog vozila i pustite ga
da radi nekoliko minuta.
F
Del

ujte na starter vozila koje je u kvaru i
ostavite motor da radi.
Ako se motor odmah ne pokrene, prekinite
kontakt i malo sačekajte pre nego što izvršite
novi pokušaj.
F
Sač

ekajte povratak usporenog rada
motora, zatim isključite pomoćne kablove
obrnutim redosledom.
F
Vra

tite na mesto zaštitni poklopac kleme
(+), ako je vozilo njime opremljeno.
F
Ost

avite motor da radi, dok se vozilo kreće
ili miruje, najmanje 30 minuta kako bi se
akumulator dovoljno napunio.
