dashboard CITROEN DS4 2013 Instructieboekjes (in Dutch)

145
Voor zieningen

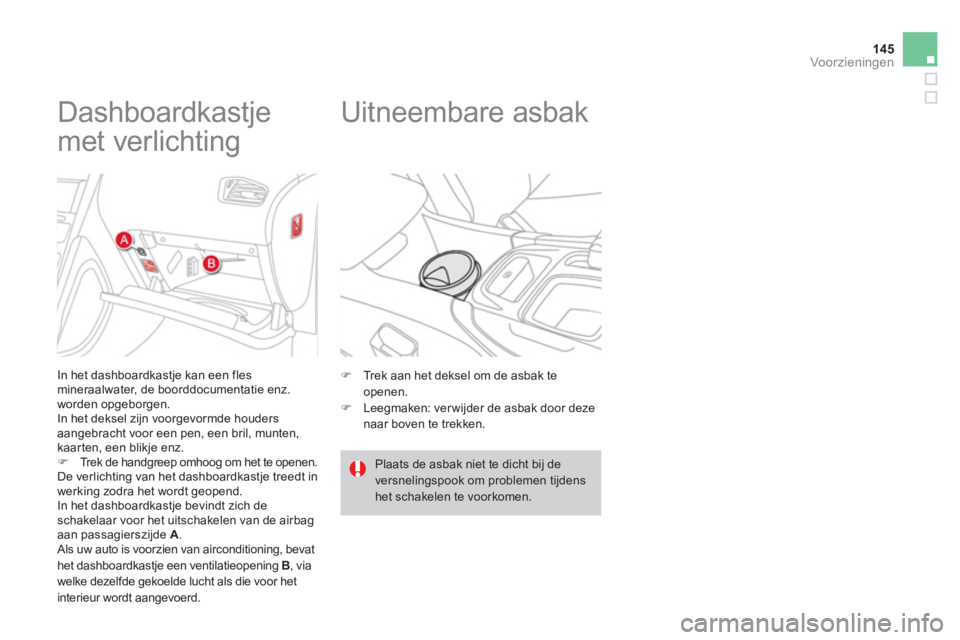

Dashboardkastje
met verlichting
In het dashboardkastje kan een fles mineraalwater, de boorddocumentatie enz.
worden opgeborgen.
In het deksel zijn voorgevormde houders
aangebracht voor een pen, een bril, munten, kaar ten, een blikje enz.) Trek de handgreep omhoog om het te openen.
De verlichting van het dashboardkastje treedt in
werking zodra het wordt geopend.
In het dashboardkastje bevindt zich de schakelaar voor het uitschakelen van de airbag
aan passagierszijde A .
Als uw auto is voorzien van airconditioning, bevat het dashboardkastje een ventilatieopening B , via
welke dezelfde gekoelde lucht als die voor het
interieur wordt aangevoerd.





Uitneembare asbak
) Trek aan het deksel om de asbak te openen. ) Leegmaken: verwijder de asbak door deze
naar boven te trekken.
Plaats de asbak niet te dicht bij deversnelingspook om problemen tijdenshet schakelen te voorkomen.

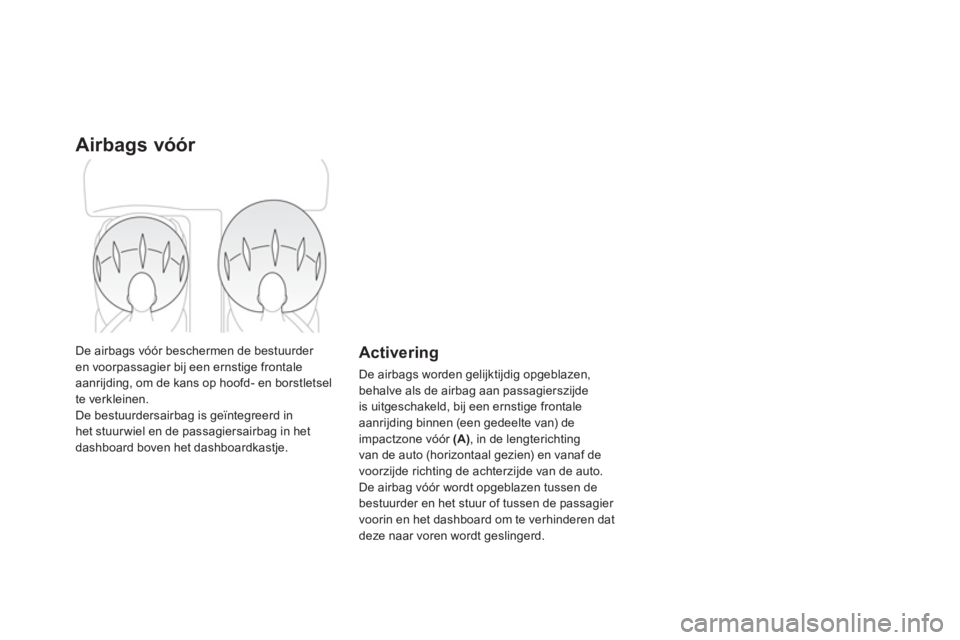

Airbags vóór
De airbags vóór beschermen de bestuurder en voorpassagier bij een ernstige frontaleaanrijding, om de kans op hoofd- en borstletsel
te verkleinen.
De bestuurdersairbag is geïntegreerd inhet stuur wiel en de passagiersairbag in hetdashboard boven het dashboardkastje.

Activering

De airbags worden gelijktijdig opgeblazen,behalve als de airbag aan passagierszijde
is uitgeschakeld, bij een ernstige frontale
aanrijding binnen (een gedeelte van) de
impactzone vóór (A) , in de lengterichtingvan de auto (horizontaal gezien) en vanaf de
voorzijde richting de achterzijde van de auto.
De airba
g vóór wordt opgeblazen tussen debestuurder en het stuur of tussen de passagier
voorin en het dashboard om te verhinderen dat
deze naar voren wordt geslingerd.

Houd u aan de volgende veiligheidsvoorschriften voor een maximale effectiviteit van de airbags:

Airbags vóór
Houd het stuur wiel niet aan de spakenvast en laat uw handen niet op het stuurwielkussen rusten.
De voorpassagier mag zijn voeten niet op hetdashboard laten rusten.
Het is raadzaam niet te roken in deauto. Als de airbag wordt opgeblazen,kunnen brandende sigaretten of een pijp brandwonden of ander letsel veroorzaken.
Ver wijder het stuur wiel nooit, maak geen gaten in de stuur wielbekleding en sla er niet op.




Zijairbags
Bedek de stoelen uitsluitend met daarvoor goedgekeurde stoelhoezen, die in combinatiemet actieve zijairbags gebruikt kunnen worden. Voor informatie over de stoelhoezendie geschikt zijn voor uw auto kunt u zich wenden tot het CITROËN-netwerk (zie hoofdstuk "Praktische informatie -§ Accessoires").
Bevestig nooit iets aan de rugleuning van destoelen (kleding...): dit zou bij het afgaan vande airbags kunnen leiden tot ver wondingenaan armen of borstkas.
Ga niet onnodig dicht tegen het portierpaneelzitten.

Windowairbags
Bevestig nooit iets op de hemelbekleding; dit zou bij het afgaan van de windowairbags kunnen leiden tot hoofdletsel.
Demonteer nooit de handgrepen van het dak (indien aanwezig); deze maken deel uit van de bevestiging van de windowairbags.
Maak er een gewoonte van om normaal rechtop in de voorstoelen te zitten.
Draag altijd een correct afgesteldeautogordel.
Zorg dat er zich niets bevindt tussen de airbag en de inzittenden (kinderen, huisdieren, objecten...). Dit kan de goedewerking van de airbag belemmeren en/of de inzittende bij het opblazen van de airbag verwonden.
Laat na een aanrijding of diefstal van uw auto de airbagsystemen controleren.
Werkzaamheden aan airbagsystemen mogen uitsluitend door het CITROËN-netwerk of door een gekwalificeerde werkplaats worden uitgevoerd.
Zelfs als alle bovenstaande voorschriftenworden nageleefd, blijft de kans bestaan op letsel of lichte brandwonden aan hethoofd, de borst of de armen als de airbagwordt geactiveerd. De airbag wordt namelijk zeer snel opgeblazen (binnen enkelemilliseconden) en loopt ver volgens even snel leeg, waarbij de warme gassen via dedaarvoor bestemde openingen naar buitenstromen.

251Praktische informatie

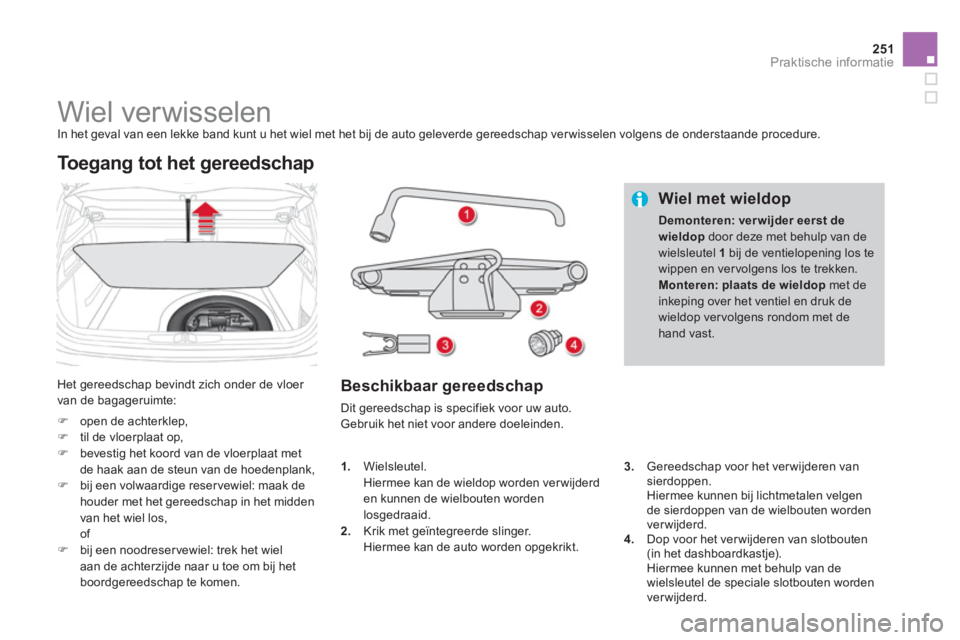

Wiel verwisselen In het geval van een lekke band kunt u het wiel met het bij de auto geleverde gereedschap verwisselen volgens de onderstaande procedure.

Het gereedschap bevindt zich onder de vloer
van de bagageruimte:
)open de achterklep,)til de vloerplaat op,)bevestig het koord van de vloerplaat met
de haak aan de steun van de hoedenplank,
)bij een volwaardige reservewiel: maak de houder met het gereedschap in het midden
van het wiel los,
of )bij een noodreservewiel: trek het wielaan de achterzijde naar u toe om bij het
boordgereedschap te komen.
Toegang tot het gereedschap
Beschikbaar gereedschap
Dit gereedschap is specifiek voor uw auto. Gebruik het niet voor andere doeleinden.

Wiel met wieldop
Demonteren: verwijder eerst dewieldop
door deze met behulp van de wielsleutel 1bij de ventielopening los te wippen en vervolgens los te trekken.Monteren: plaats de wieldop
met deinkeping over het ventiel en druk dewieldop vervolgens rondom met de hand vast.
3.Gereedschap voor het ver wijderen vansierdoppen.
Hiermee kunnen bij lichtmetalen velgen
de sierdoppen van de wielbouten worden
ver wi
jderd.4.Dop voor het ver wijderen van slotbouten(in het dashboardkastje).
Hiermee kunnen met behulp van de
wielsleutel de speciale slotbouten worden
ver wi
jderd. 1
.Wielsleutel.
Hiermee kan de wieldop worden ver wijderd en kunnen de wielbouten wordenlosgedraaid.2. Krik met geïntegreerde slinger.Hiermee kan de auto worden opgekrikt.

265
Praktische informatie

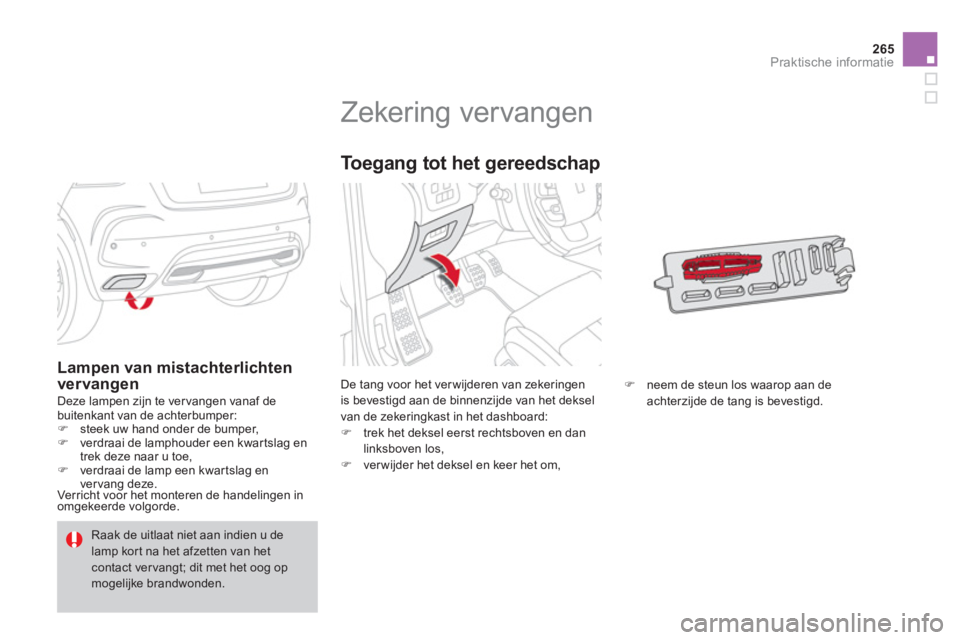

Zekering vervangen
De tang voor het ver wijderen van zekeringen is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard:
)
trek het deksel eerst rechtsboven en dan linksboven los,)
ver wijder het deksel en keer het om,
Toegang tot het gereedschap
)
neem de steun los waarop aan de
achterzijde de tang is bevestigd.
Lampen van mistachterlichtenvervangen Deze lampen zijn te ver vangen vanaf debuitenkant van de achterbumper:)steek uw hand onder de bumper, )verdraai de lamphouder een kwartslag en
trek deze naar u toe,
)verdraai de lamp een kwartslag en
ver vang deze.
Verricht voor het monteren de handelingen in
omgekeerde volgorde.
Raak de uitlaat niet aan indien u de lamp kor t na het afzetten van het contact vervangt; dit met het oog opmogelijke brandwonden.

267
Praktische informatie

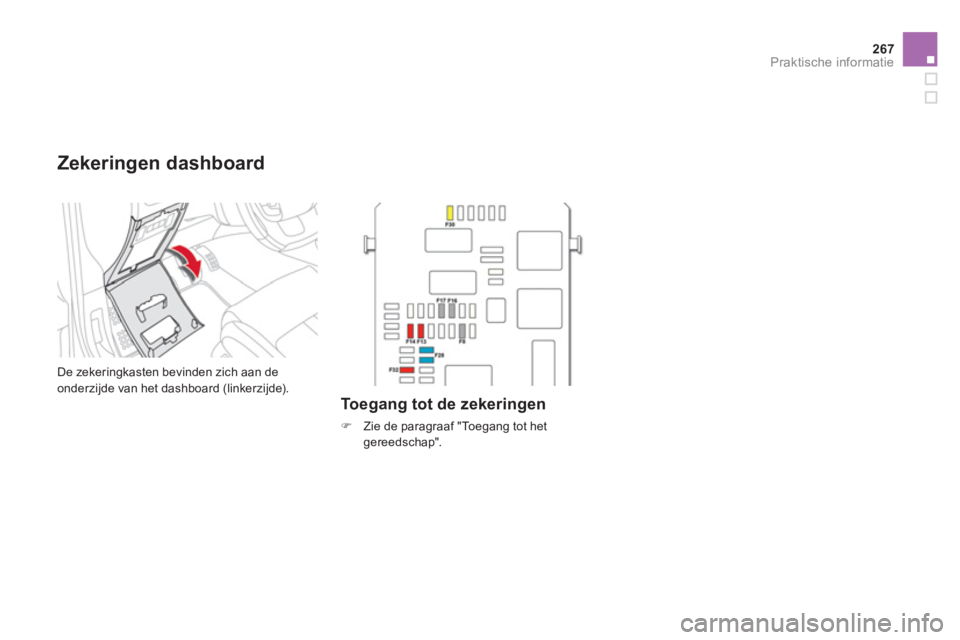

Zekeringen dashboard

De zekeringkasten bevinden zich aan de
onderzijde van het dashboard (linkerzijde).
To egang tot de zekeringen
) Zie de paragraaf "Toegang tot het
gereedschap".

Zekeringkast 1
ZekeringnummerStroomsterkteFuncties
F83 A Sirene alarminstallatie, computer alarminstallatie.
F13 10 A
Aansteker.
F1410 A
12V- aansluiting bagageruimte.
F1
63 A Ver lichting groot bergvak, kaartleeslampjes achter,
verlichting dashboardkastje.
F17
3 A Ver lichting zonneklep, kaar tleeslampjes vóór.
F2
815 A Audio-installatie, radio (inbouw achteraf).
F3
020 A Ruitenwisser achter.
F32 10 A
HiFi-v
ersterker.
Zekerin
gkast 2
ZekeringStroomsterkteFuncties
F3615 A
12V- aansluiting achter.
F37

-
Niet gebruikt.
F38

- Niet
gebruikt.
F3
9 -
Niet gebruikt.
F4
025 A
230 V/50 Hz-aansluiting.

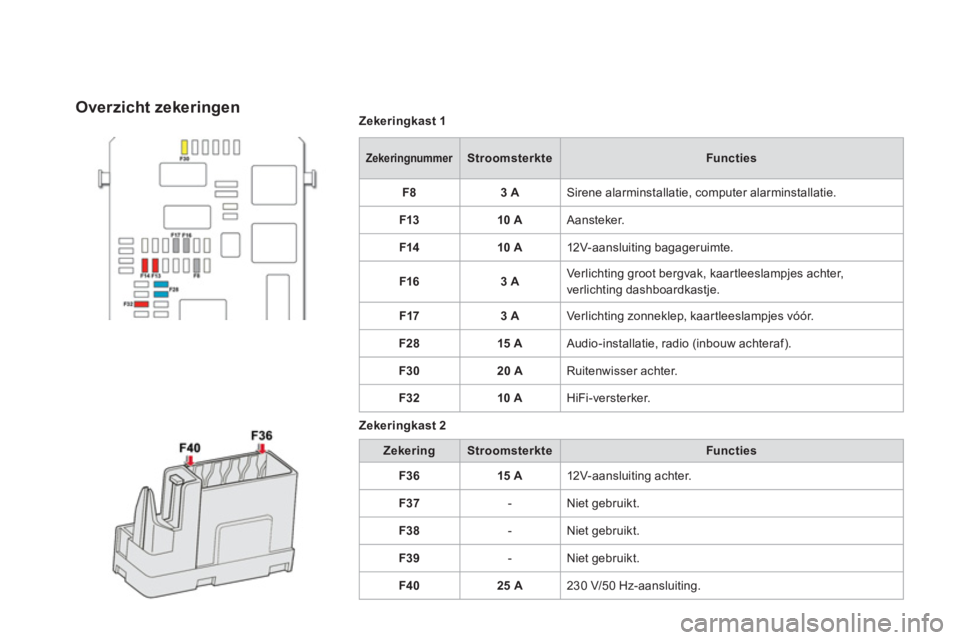

Overzicht zekeringen

291Technische gegevens

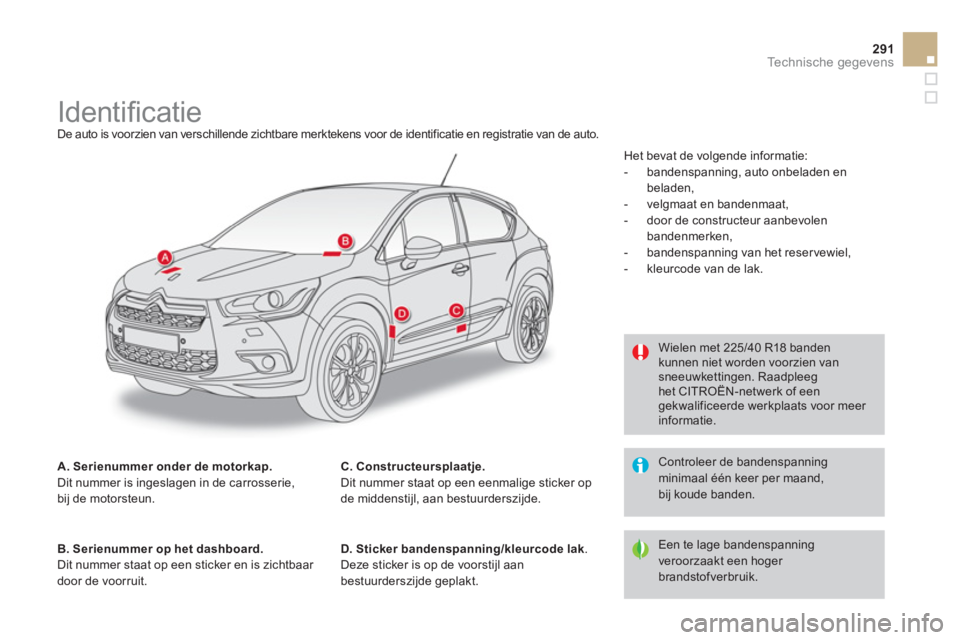

Identifi catie
De auto is voorzien van verschillende zichtbare merktekens voor de identificatie en registratie van de auto.
A. Serienummer onder de motorka
p. Dit nummer is ingeslagen in de carrosserie,
bij de motorsteun.
B. Serienummer o
p het dashboard. Dit nummer staat op een sticker en is zichtbaar door de voorruit.
D. Sticker bandenspanning/kleurcode lak .
Deze sticker is op de voorstijl aanbestuurderszijde geplakt.
Wielen met 225/40 R18 bandenkunnen niet worden voorzien van sneeuwkettingen. Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats voor meer informatie.

Een te lage bandenspanningveroorzaakt een hoger brandstofverbruik.

Controleer de bandenspanning minimaal één keer per maand, bij koude banden. C. Constructeursplaat
je.Dit nummer staat op een eenmalige sticker op
de middenstijl, aan bestuurderszijde. Het bevat de vol
gende informatie:


- bandenspanning, auto onbeladen en
beladen,

- vel
gmaat en bandenmaat,

- door de constructeur aanbevolen
bandenmerken,

- bandenspannin
g van het reservewiel,

- kleurcode van de lak.

383Zoeken op afbeelding

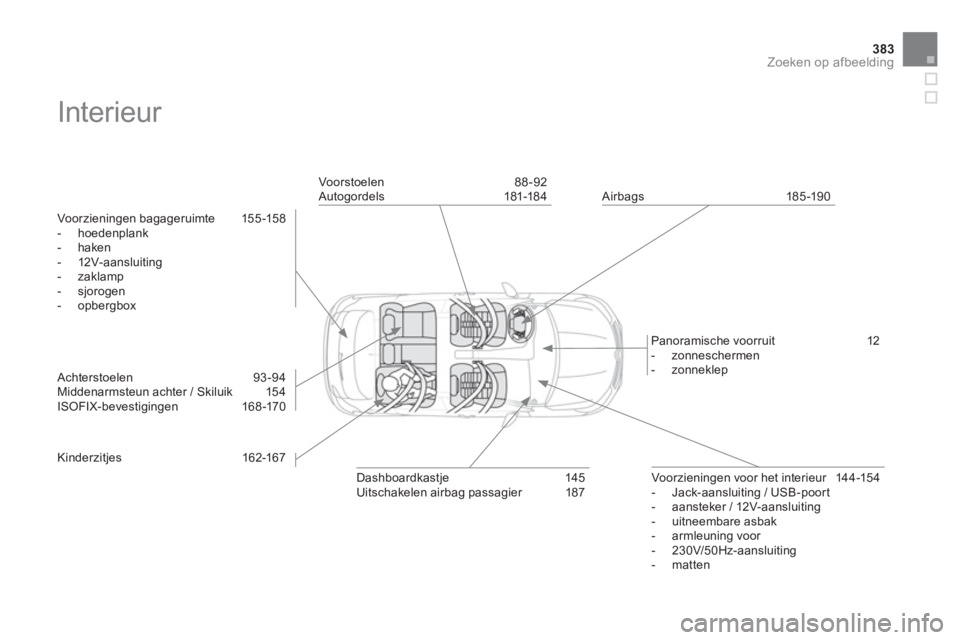

Interieur


Voor zieningen bagager uimte 155 -15 8


- hoedenplank

- h
aken

- 12V- aansluiting

- zaklamp

- s
jorogen

- opbergbox

Achterstoelen 93-94
Middenarmsteun achter / Skiluik 154
ISOFIX-bevestigingen 168-170

Kinderzit
jes 162-167
Voor stoelen
88-92
Autogordels 181-18 4 Airbags 185 -190

Dashboardkast
je 145
Uitschakelen airbag passagier 187
Voor zieningen voor het interieur 144-154
- Jack-aansluiting / USB-poort
- aansteker / 12V- aansluiting- uitneembare asbak- armleuning voor
- 230V/50Hz-aansluiting
- matten

P
anoramische voorruit 12


- zonneschermen

- zonneklep

Bestuurdersplaats Instrumentenpanelen 38- 42 Controlelampjes 43-53
Meters 54-56
Handmatige test 57
Regelknoppen 58 - 61
- dagteller
- regelknop dashboardverlichting / black panel
- persoonlijke instellingen
klokken en displays
Stop & Start-systeem 214 -216
Lane Departure Warning System 217 Li
chtschakelaar 124 -128
Koplampverstelling 13 0
Buitenspie
gels 95-96
Ruitbediening 115-11 6
Zekerin
gen dashboard 265-268
Openen motorkap 233
Stuurwielverstelling 94 Claxon 175 Multi
functionele displays 64- 69
Pictogrammendisplay gordels en
passagiersairbag vóór 182-183
Handgeschakelde
versnellingsbak 203 -204
E
GS 6-versnellingsbak 205-208
Automatische versnellingsbak 209 -212
Handrem 194-201, 202 Binnenspiegel 97
Urgence- en
Assistance-o
proep 175, 295
Plafonniers 138
R
uitenwisserschakelaar 133-137
Boordcomputer 70-74
Ventilatie 7
8-79
Handmatig bediende
airconditioning 80-81, 86
Automatische airconditioning 82-86
Achterruitverwarming 87
A
utoradio 349-378
Instelling datum / tijd 372
Navigatiesysteem eMyWay 297-348
Instelling datum / tijd 339
Sfeerverlichting 13 9


Alarmkni
ppe r l i c hte n 174 -175 Centrale vergrendeling 107-108
Black panel 60 Pro
grammeren van snelheden 221 Snelheidsbegrenzer 222-223 Snelheidsregelaar 224-225
