CITROEN DS4 2013 Kasutusjuhend (in Estonian)

Var ustus

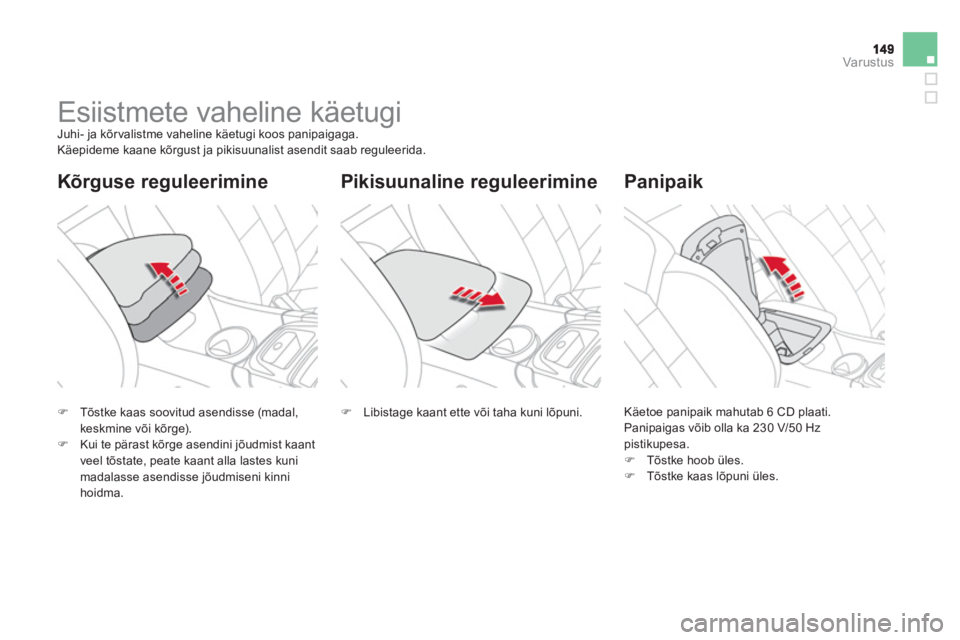

Esiistmete vaheline käetugi Juhi- ja kõrvalistme vaheline käetugi koos panipaigaga.
Käepideme kaane kõrgust ja pikisuunalist asendit saab reguleerida.
Pikisuunaline reguleerimine
Kõrguse reguleerimine Panipaik
)Tõstke kaas soovitud asendisse (madal,
keskmine või kõrge).)Kui te pärast kõrge asendini jõudmist kaant
veel tõstate, peate kaant alla lastes kunimadalasse asendisse jõudmiseni kinnihoidma.

)
Libistage kaant ette või taha kuni lõpuni. Käetoe panipaik mahutab 6 CD plaati.
Panipaigas võib olla ka 230 V/50 Hz pistikupesa. )
Tõstke hoob üles. )
Tõstke kaas lõpuni üles.

Pikisuunaline reguleerimine

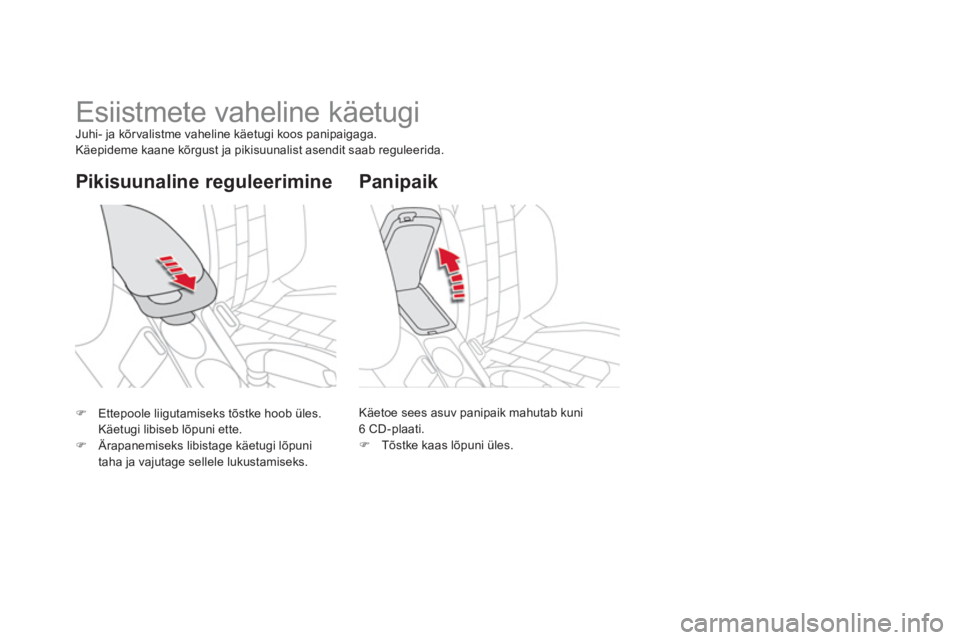

Esiistmete vaheline käetugi Juhi- ja kõrvalistme vaheline käetugi koos panipaigaga. Käepideme kaane kõrgust ja pikisuunalist asendit saab reguleerida.
K
äetoe sees asuv panipaik mahutab kuni 6 CD-plaati.)
Tõstke kaas lõpuni üles.


Panipaik
)Ettepoole liigutamiseks tõstke hoob üles.
Käetugi libiseb lõpuni ette. )Ärapanemiseks libistage käetugi lõpuni
taha ja vajutage sellele lukustamiseks.

151Var ustus
230 V/50 Hz pistikupesa

230 V/50 Hz pistikupesa (maks. võimsus :
120 W) asub keskkonsoolis.
Kasutamine :)tõstke esiistmete vahelise käetoe kate üles, et pääseda ligi selle all asuvale panipaigale, )kontrollige, kas märgutuli on roheline, )ühendage pistikupessa multimeediaseade
või mõni muu elektriseade (telefonilaadija, sülearvuti, CD-DVD mängija,
lutipudelisoojendaja...).
See pistikupesa töötab siis, kui mootor töötab
ning Stop & Start režiimil STOP.

Pistikupesa rikke korral vilgub rohelinemärgutuli.
Laske pistikupesa CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Ühendage pistikupessa korragaüksainus seade (ärge kasutagepikendusjuhtmeid). Ühendage ainult II klassi isolatsiooniga seadmeid (see on seadmel kirjas).Turvalisuse tagamiseks liigseenergiatarbimise korral või kui sõiduki elektrisüsteemid seda nõuavad(kliimatingimused, liigne koormus...)katkestatakse pistikupesa toide ;
roheline märgutuli kustub.







12 V lisaseadmete
pistikupesa
) 12 V lisaseadme ühendamiseks (maksimumvõimsus : 120 W) eemaldage
kate ja ühendage vastav adapter.

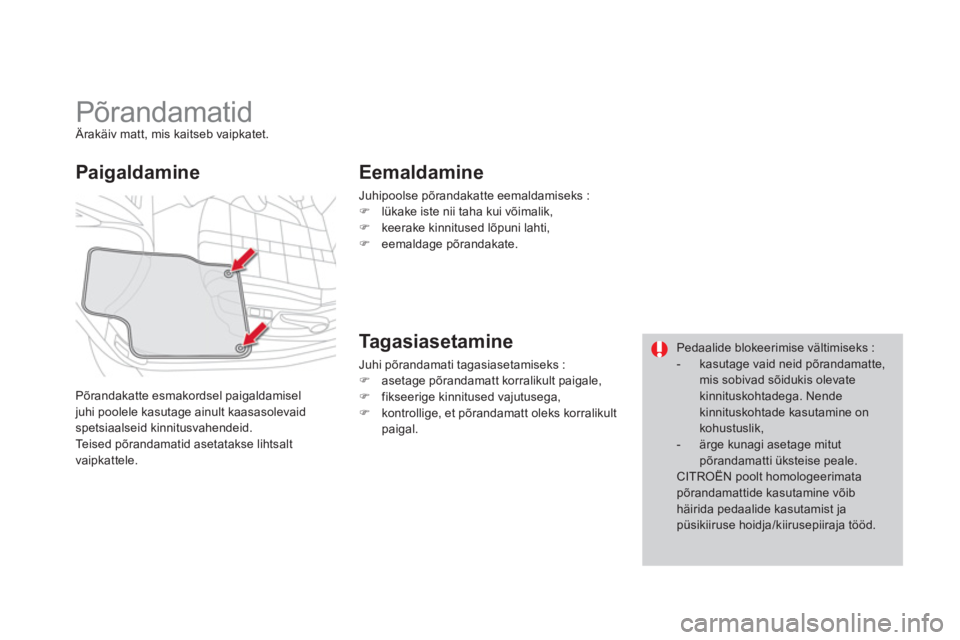

Põrandamatid Ärakäiv matt, mis kaitseb vaipkatet.
Põrandakatte esmakordsel pai
galdamisel juhi poolele kasutage ainult kaasasolevaidspetsiaalseid kinnitusvahendeid.Teised põrandamatid asetatakse lihtsalt
vaipkattele.
Paigaldamine Eemaldamine
Juhipoolse põrandakatte eemaldamiseks : )
lükake iste nii taha kui võimalik,
)
keerake kinnitused lõpuni lahti,)
eemaldage põrandakate.


Tagasiasetamine

Juhi põrandamati tagasiasetamiseks :)
asetage põrandamatt korralikult paigale,)
fikseerige kinnitused vajutusega, )
kontrollige, et põrandamatt oleks korralikult
paigal.


Pedaalide blokeerimise vältimiseks :


- kasutage vaid neid põrandamatte, mis sobivad sõidukis olevatekinnituskohtadega. Nende kinnituskohtade kasutamine on kohustuslik,

- ärge kunagi asetage mitut põrandamatti üksteise peale.
CITROËN poolt homologeerimatapõrandamattide kasutamine võib häirida pedaalide kasutamist japüsikiiruse hoidja/kiirusepiiraja tööd.

Var ustus
)Tõstke sahtli esiosa üles ja tõmmake sahtlit.






Sahtlid
Mõlema esiistme all asuvad sahtlid (va. elektrilise juhiistme all).
Välja võtmine
Vältige sahtli täielikku välja võtmist, sest seda
on keeruline tagasi asetada.
) Tõmmake sahtel lõpuni lahti. )
Tõmmake sahtlit ülespoole, et see lahti
tuleks.
Avamine
Tagasiasetamine
Kui olete sahtli siiski täielikult välja võtnud, siis
tagasiasetamiseks :) valgustage istmealust taskulambiga, )
asetage sahtel siinidele, )
tõstke kinnitusnagad üles ja libistage sahtel
nende alla,
) kui sahtel on lõpuni sisse lükatud, vajutagesellele, et sahtel kinni jääks.
Ärge asetage sahtlisse raskeid esemeid.

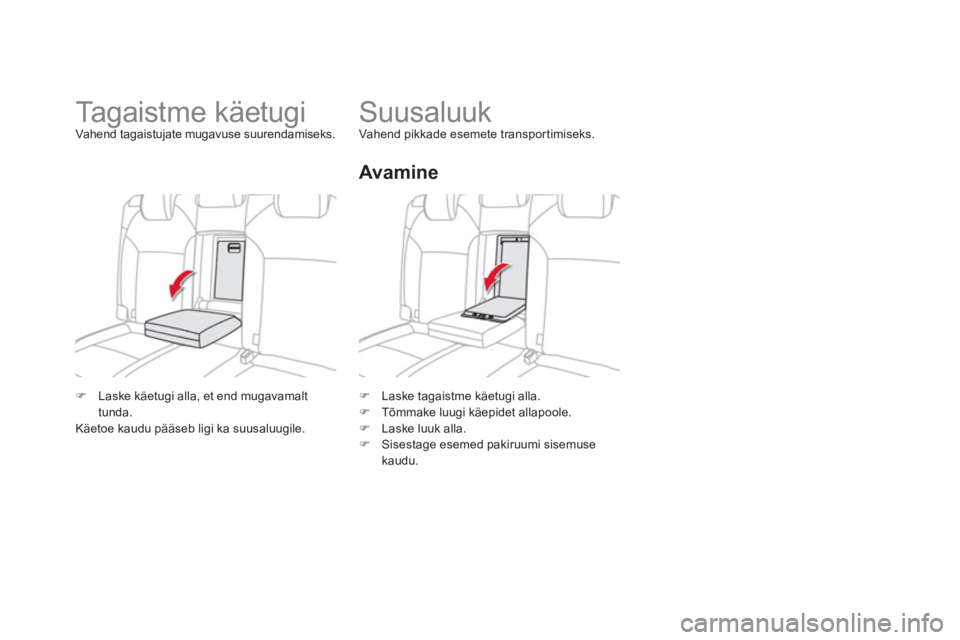

) Laske tagaistme käetugi alla. )
Tõmmake luugi käepidet allapoole.)
Laske luuk alla.
)
Sisestage esemed pakiruumi sisemusekaudu.









Suusaluuk Vahend pikkade esemete transportimiseks.

Avamine
)Laske käetugi alla, et end mugavamalt
tunda.
Käetoe kaudu pääseb ligi ka suusaluugile.





Tagaistme käetugi Vahend tagaistujate mugavuse suurendamiseks.

155
Var ustus

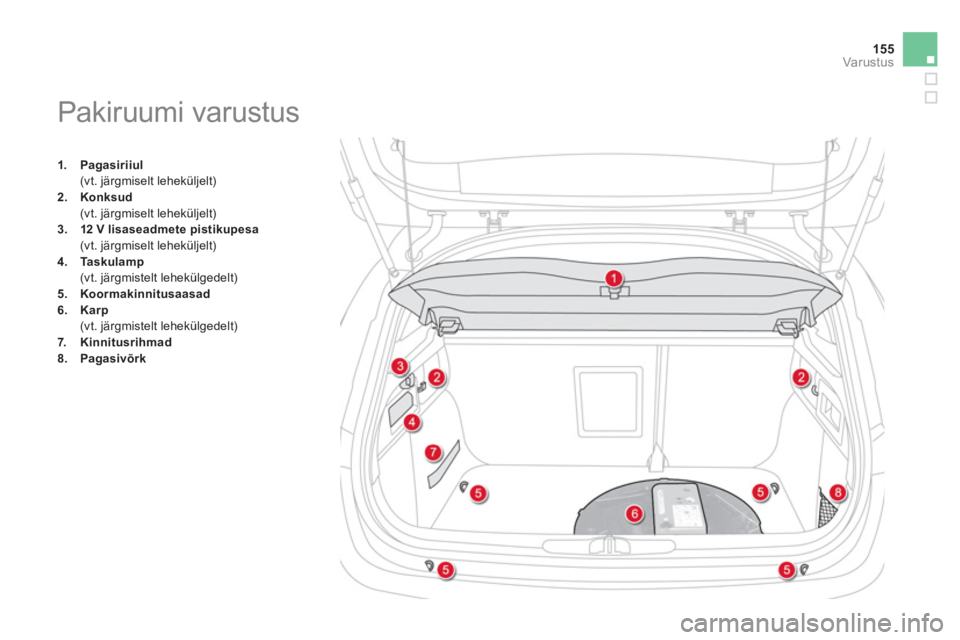

1.Pagasiriiul (vt. järgmiselt leheküljelt)2.Konksud
(vt. järgmiselt leheküljelt)
3.12 V lisaseadmete pistikupesa (vt. järgmiselt leheküljelt)4. Taskulamp (vt. järgmistelt lehekülgedelt)5.Koormakinnitusaasad6.Karp (vt. järgmistelt lehekülgedelt)7.Kinnitusrihmad8.Pagasivõrk

















Pakiruumi varustus

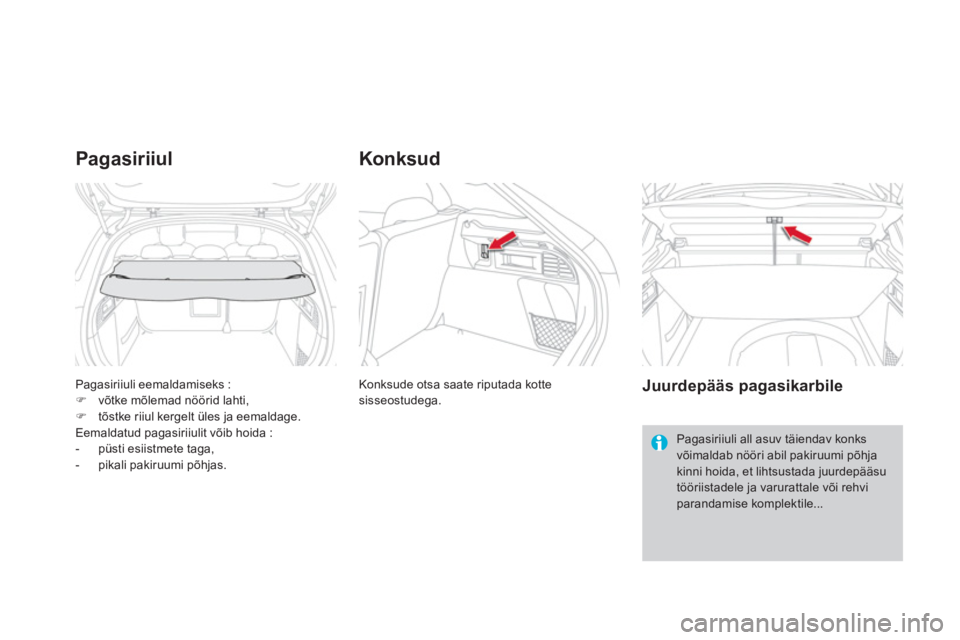

Pagasiriiuli eemaldamiseks : )võtke mõlemad nöörid lahti,)tõstke riiul kergelt üles ja eemaldage.
Eemaldatud pagasiriiulit võib hoida :
- püsti esiistmete taga,
- pikali pakiruumi põhjas.
Pagasiriiul
Konksude otsa saate riputada kotte
sisseostudega.
Konksud

Juurdepääs pagasikarbile

Pagasiriiuli all asuv täiendav konksvõimaldab nööri abil pakiruumi põhja kinni hoida, et lihtsustada juurdepääsu tööriistadele ja varurattale või rehvi parandamise komplektile...

157
Var ustus

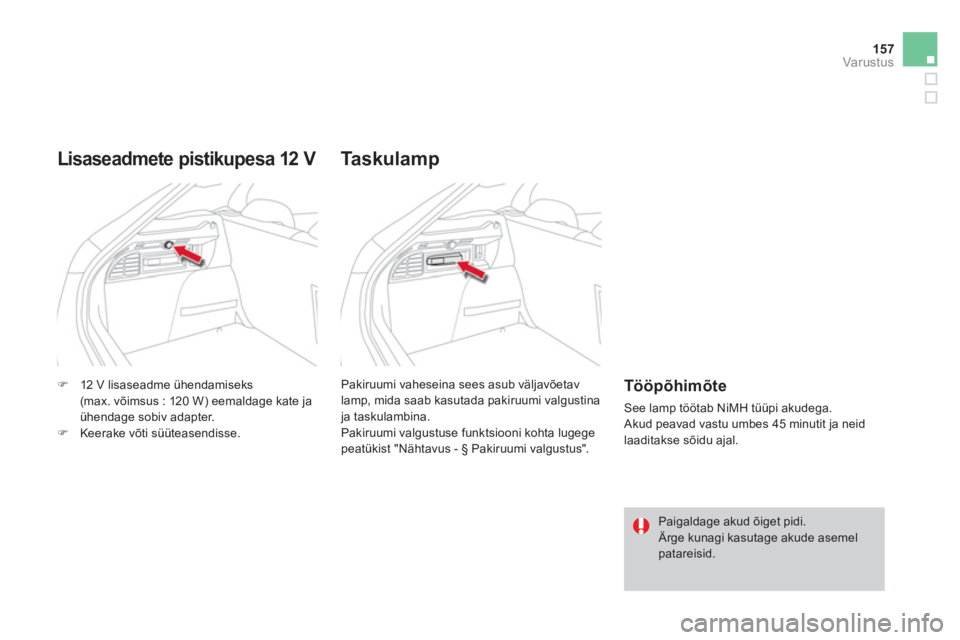

)12 V lisaseadme ühendamiseks (max. võimsus : 120 W) eemaldage kate jaühendage sobiv adapter.)Keerake võti süüteasendisse.

Lisaseadmete pistikupesa 12 V
Pakiruumi vaheseina sees asub väljavõetavlamp, mida saab kasutada pakiruumi valgustinaja taskulambina.
Pakiruumi valgustuse funktsiooni kohta lugege
peatükist "Nähtavus - § Pakiruumi valgustus".
Taskulamp

Tööpõhimõte
See lamp töötab NiMH tüüpi akudega.
Akud peavad vastu umbes 45 minutit ja neid
laaditakse sõidu a
jal.
Paigaldage akud õiget pidi. Ärge kunagi kasutage akude asemel patareisid.

Kasutamine
)Võtke lamp oma kohast välja, seda ülaosast tõmmates.)Lambi süütamiseks või kustutamiseksvajutage lambi tagaküljel asuvale lülitile.)Avage lambi tagaküljel asuv tugi, mis
võimaldab lampi toetada ja tõsta, näiteksratta vahetamise ajal.



Lambi hoidmine
)
Asetage lamp oma hoidekohta tagasi, alustades allosast.
Sellisel juhul kustub põlema ununenud lamp automaatselt.
Pagasikast
)Pagasikasti pääsemiseks tõstke pakiruumipõrandakate üles.
Kastis on panipaigad, kus saab hoida
lambipirne, autoapteeki, kahte ohukolmnurka...
Kastis asuvad ka tööriistad, rehvi ajutise parandamise komplekt...
Kui lamp on oma hoidekohta halvasti sisestatud, ei tar vitse akud end täislaadida ja pakiruumi avamisel lamp ei sütti.
