CITROEN DS4 2013 Navodila Za Uporabo (in Slovenian)

39Kontrola delovanja
1. Merilnik vrtljajev (x 1000 vrt./min. ali rpm) 2.Indikator predlagane menjave prestavnega razmerja pri ročnem menjalniku ali položajprestavne ročice in prestavno razmerje pri robotiziranem ročnem menjalniku alisamodejnem menjalniku3.Merilnik hitrosti (km/h ali mph) 4.
Osrednji prikazovalnik
5. Merilnik goriva in kontrolna lučka zaminimalni nivo goriva


Instrumentne plošče in prikazovalniki
6.
Števec dnevno prevoženih kilometrov (km
ali milje) 7. Ključ za vzdrževanje (če se bliža rok za redni ser visni pregled ali pa je ta že
pretekel)števec vseh prevoženih kilometrov (km ali milje)

Upravljalne tipke

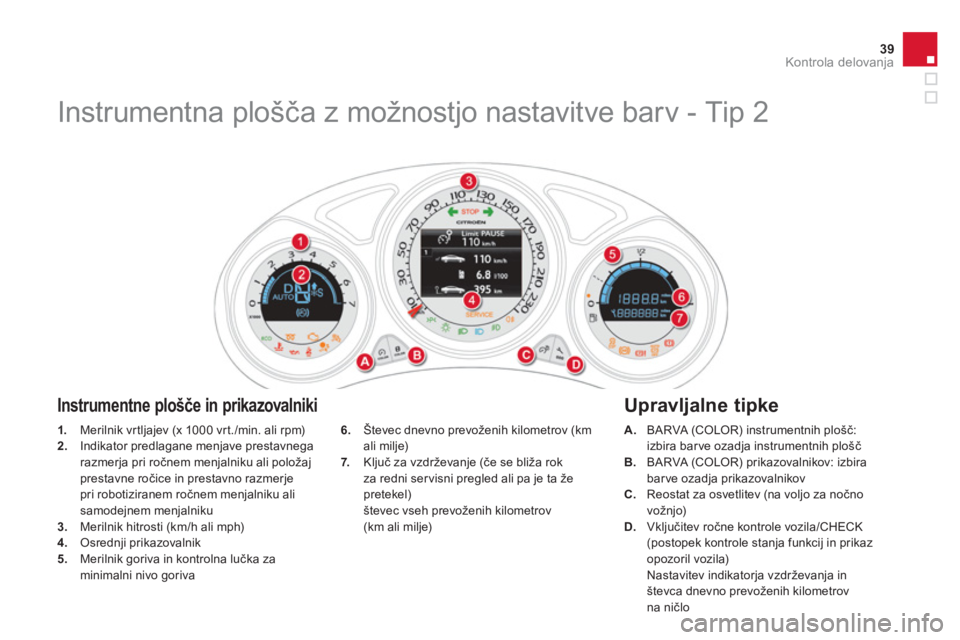

Instrumentna plošča z možnostjo nastavitve barv - Tip 2
A.BARVA (COLOR) instrumentnih plošč:
izbira barve ozadja instrumentnih ploščB.
BARVA (COLOR) prikazovalnikov: izbira barve ozadja prikazovalnikovC.
Reostat za osvetlitev (na voljo za nočno
vožnjo)D.Vključitev ročne kontrole vozila/CHECK (postopek kontrole stanja funkcij in prikaz
opozoril vozila) Nastavitev indikatorja vzdrževanja in števca dnevno prevoženih kilometrov na ničlo

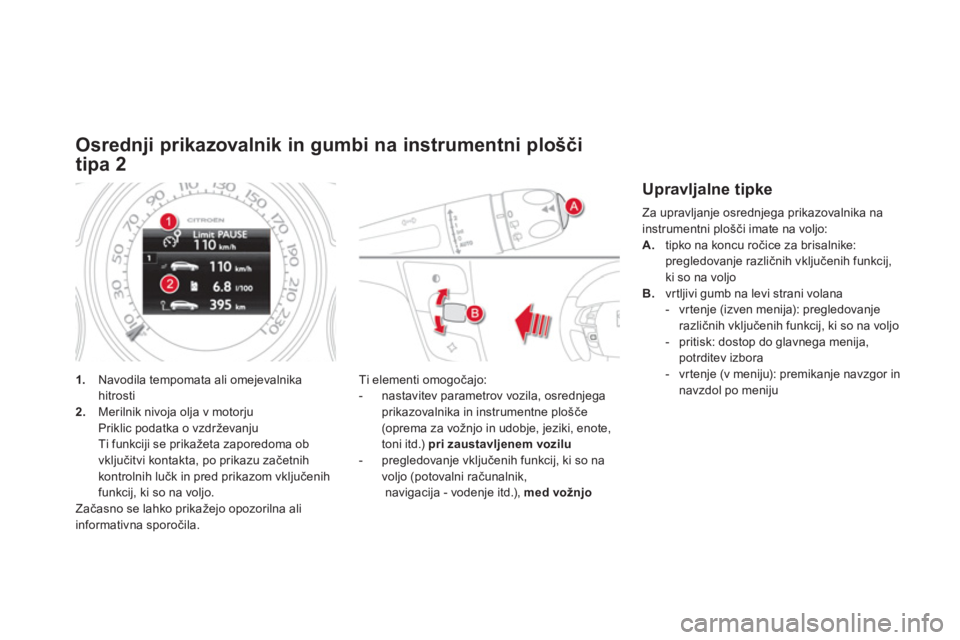

Osrednji prikazovalnik in gumbi na instrumentni plošči
tipa 2
1. Navodila tempomata ali omejevalnikahitrosti2.
Merilnik nivoja olja v motorju
Priklic podatka o vzdrževanju
Ti funkci
ji se prikažeta zaporedoma ob
vključitvi kontakta, po prikazu začetnih kontrolnih lučk in pred prikazom vključenihfunkcij, ki so na voljo.
Začasno se lahko prikažejo opozorilna ali
informativna sporočila.
Ti elementi omo
gočajo:


- nastavitev parametrov vozila, osrednjega
prikazovalnika in instrumentne plo
šče(oprema za vo

41Kontrola delovanja
)Za dostop do glavnega menija pritisnitena gumb Bin izberite eno od naslednjih
funkcij:
- Vehicle parameters (Parametri vozila)
- Display adjustment (Izbor jezika)- Choice of sounds (Izbor tonov)
)Za premikanje po osrednjem prikazovalniku
instrumentne plošče zavr tite gumb B.)Za potrditev izbora pritisnite na gumb B
. Ta m e n i o m o
goča vklop in izklop določene
opreme za vožnjo in udobje, ki je razvrščena v različne kategorije:
- Access to the vehicle/Dostop v vozilo (glejte poglavje Vrata in pokrovi):


●
Plip action (Selektivno odklepanje
voznikovih vrat)

●
Unlocking only boot (Selektivnoodklepanje pr tljažnih vrat)- Driving assistance (Pomoč pri vožnji):


●
Parking brake automatic (Samodejna električna parkirna zavora; glejte
poglavje Vožnja)
●
Rear wipe in reverse gear (Delovanjezadnjega brisalnika ob vklopu vzvratne
prestave; glejte poglavje Vidljivost)

●
Speeds memorised (Shranjevanje
hitrosti v pomnilnik; glejte poglavje Vožnja)


- Vehic le li
ghting/Luči v vozilu (glejtepoglavje Vidljivost):
●
Directional headlamps (Glavne in
dodatne luči za osvetljevanje ovinka)●
Daytime lights (Dnevne luči)


- Interior lighting/Luči za udobje (glejte poglavje Vidljivost):
●
Follow-me-home l. (Samodejna
osvetlitev s časovnim zamikom izklopa)
●
Welcome lighting (Osvetlitev zunanjosti
in notranjosti vozila z razdalje)

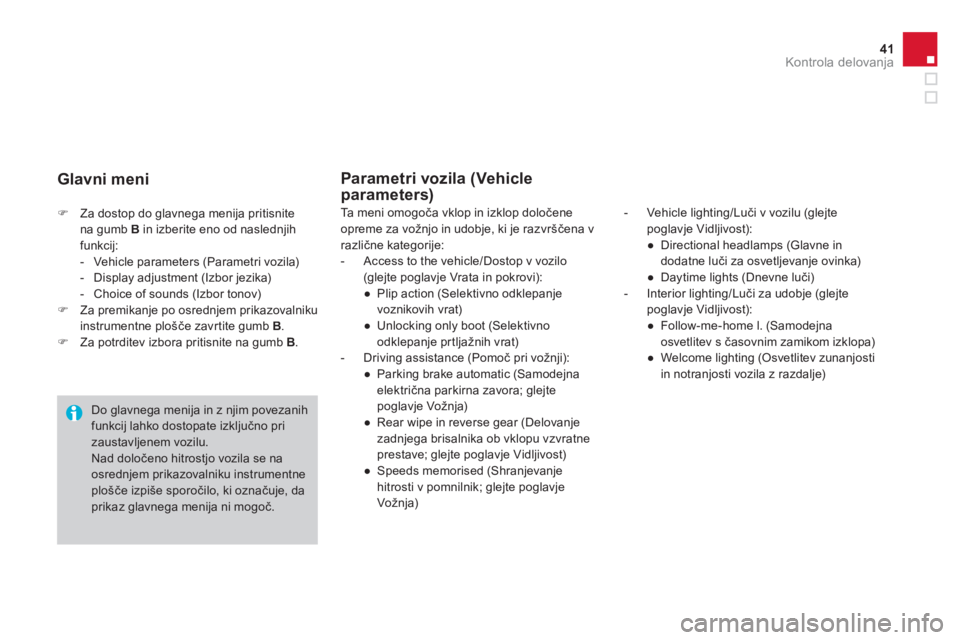

Parametri vozila (Vehicle parameters)
Glavni meni
Do glavnega menija in z njim povezanihfunkcij lahko dostopate izključno pri
zaustavljenem vozilu. Nad določeno hitrostjo vozila se naosrednjem prikazovalniku instrumentneplo

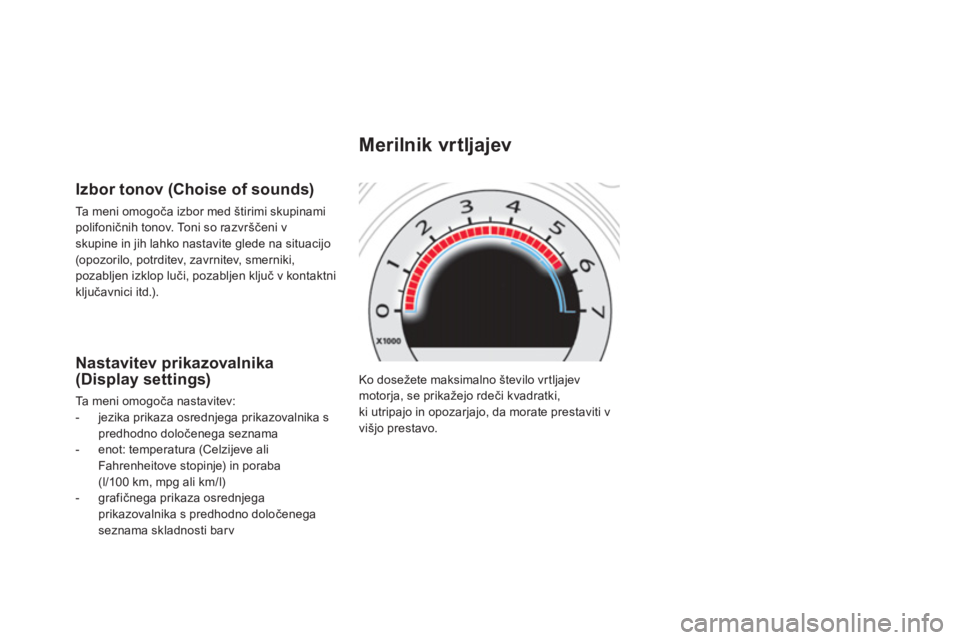

Ko dosežete maksimalno število vrtljajev
motorja, se prikažejo rdeči kvadratki,ki utripajo in opozarjajo, da morate prestaviti v
vi

43Kontrola delovanja

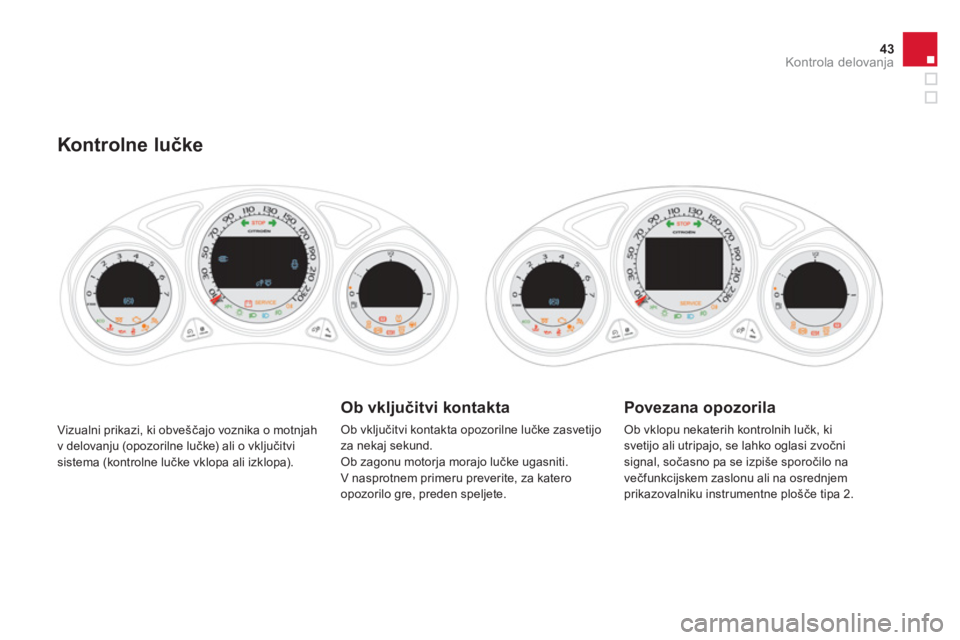

Vizualni prikazi, ki obveščajo voznika o motnjah
v delovanju (opozorilne lučke) ali o vključitvisistema (kontrolne lučke vklopa ali izklopa).
Kontrolne lučke
Ob vključitvi kontakta
Ob vključitvi kontakta opozorilne lučke zasvetijoza nekaj sekund. Ob zagonu motorja morajo lučke ugasniti.
V nasprotnem primeru preverite, za katero
opozor
ilo gre, preden speljete.

Povezana opozorila
Ob vklopu nekaterih kontrolnih lučk, kisvetijo ali utripajo, se lahko oglasi zvočni signal, sočasno pa se izpiše sporočilo na
večfunkcijskem zaslonu ali na osrednjem
prikazovalniku instrumentne plošče tipa 2.

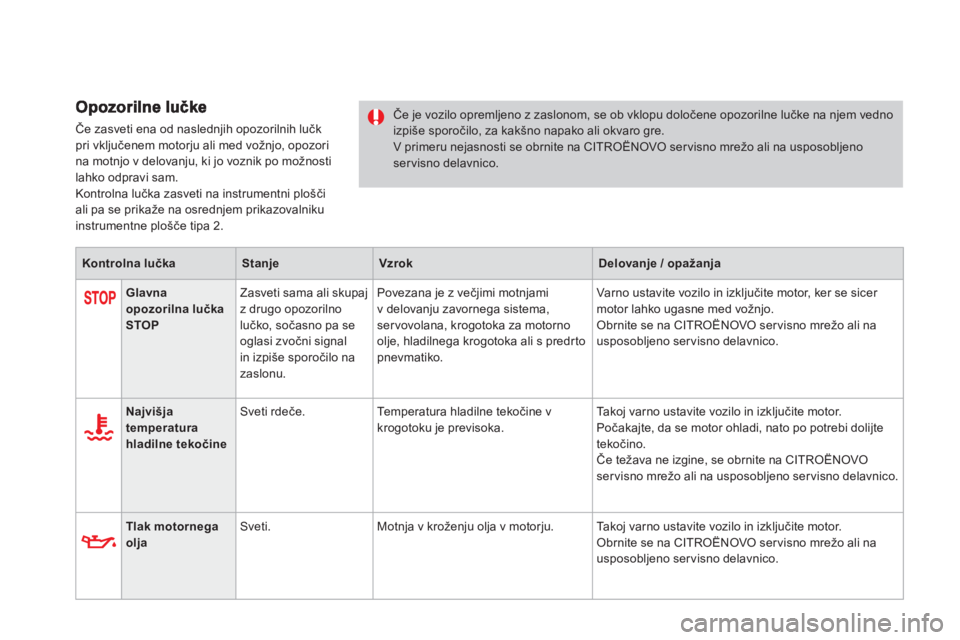

Če zasveti ena od naslednjih opozorilnih lučk pri vključenem motorju ali med vožnjo, opozorina motnjo v delovanju, ki jo voznik po možnosti lahko odpravi sam.
Kontrolna lučka zasveti na instrumentni plo

45
Kontrola delovanja

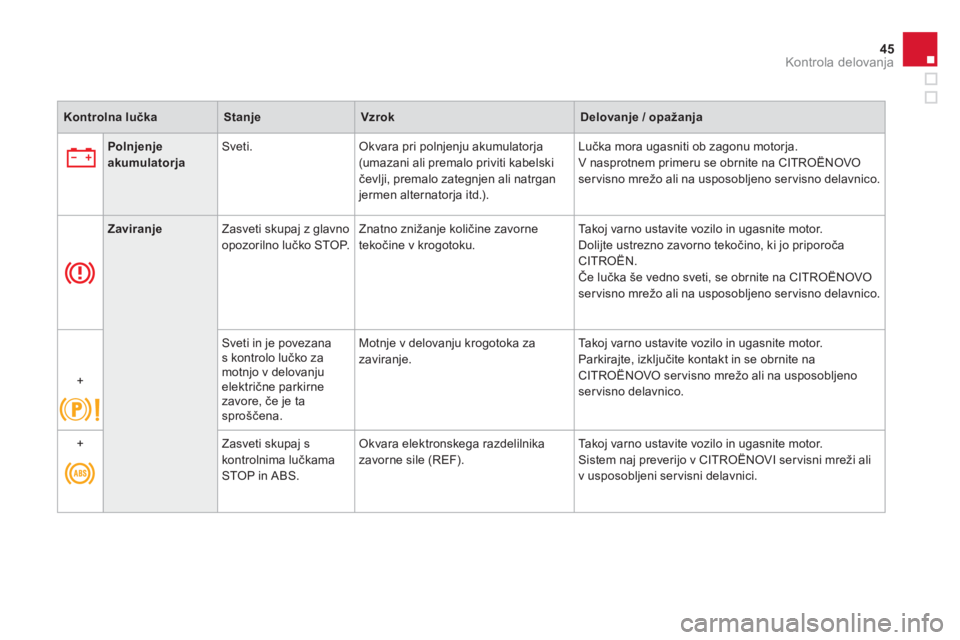

Kontrolna lučkaStanjeVzrokDelovanje / opažanja
PolnjenjeakumulatorjaSveti. Okvara pri polnjenju akumulatorja (umazani ali premalo priviti kabelskičevlji, premalo zategnjen ali natrganjermen alternatorja itd.).Lučka mora u
gasniti ob zagonu motorja.V nasprotnem primeru se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno ser visno delavnico.
ZaviranjeZasveti skupaj z glavno
opozorilno lučko STOP. Znatno znižanje količine zavorne
tekočine v krogotoku.Ta k oj varno ustavite vozilo in ugasnite motor.Dolijte ustrezno zavorno tekočino, ki jo priporočaCITROËN.
Če lučka še vedno sveti, se obrnite na CITROËNOVO
ser visno mrežo ali na usposobljeno ser visno delavnico.

+Sveti in
je povezana s kontrolo lučko zamotnjo v delovanju
električne parkirne
zavore, če je ta
sproščena. Motn
je v delovanju krogotoka za zaviranje.Ta k oj varno ustavite vozilo in ugasnite motor.Parkirajte, izključite kontakt in se obrnite na
CITROËNOVO ser visno mrežo ali na usposobljenoservisno delavnico.

+Zasveti skupa
j s kontrolnima lučkamaSTOP in ABS.
Okvara elektronskega razdelilnika zavorne sile (REF). Ta k oj varno ustavite vozilo in ugasnite motor.
Sistem naj preverijo v CITRO

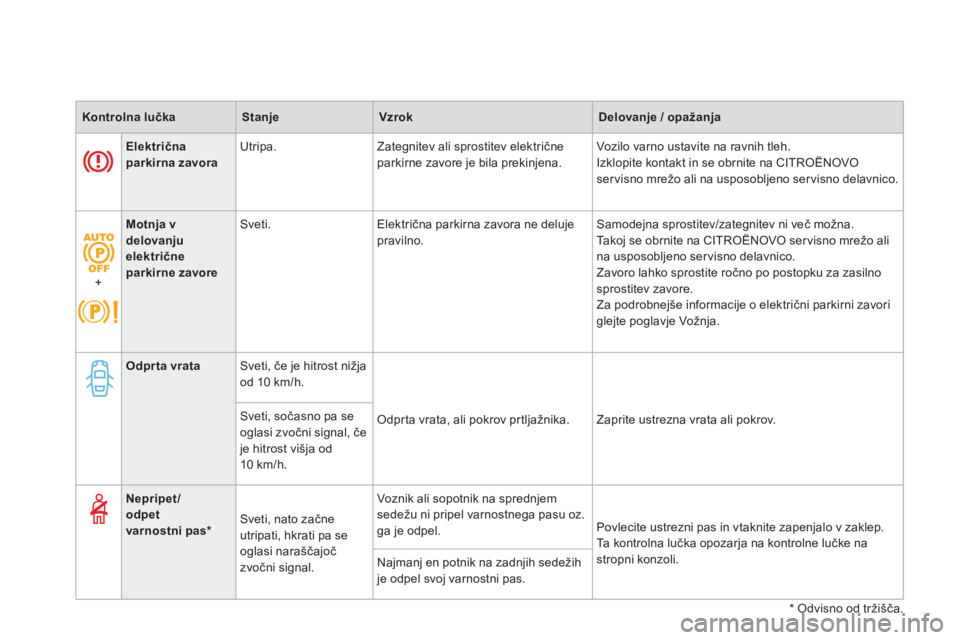

Kontrolna lučkaStanjeVzrokDelovanje / opažanja
Električnaparkirna zavora
Utripa. Zategnitev ali sprostitev električne
parkirne zavore je bila prekinjena. Vozilo varno ustavite na ravnih tleh.
Izklopite kontakt in se obrnite na CITROËNOVO ser visno mrežo ali na usposobljeno ser visno delavnico.
+
Motnja v delovanju električne parkirne zavore


Sveti. Električna parkirna zavora ne deluje
pravilno. Samodejna sprostitev/zategnitev ni več možna.
Ta k oj se obrnite na CITROËNOVO ser visno mrežo ali
na usposobljeno ser visno delavnico.
Zavoro lahko sprostite ročno po postopku za zasilno
sprostitev zavore.
Za podrobnejše informacije o električni parkirni zavoriglejte poglavje Vožnja.
Odprta vrata
Sveti, če je hitrost nižja
od 10 km/h.

Odpr ta vrata, ali pokrov pr tljažnika. Zaprite ustrezna vrata ali pokrov.
Sveti, sočasno pa se
oglasi zvočni signal, če je hitrost višja od
10 km/h.

*

Odvisno od tržišča.
Nepripet/odpetvarnostni pas * Sveti, nato začne utripati, hkrati pa se
oglasi naraščajočzvočni signal.
Voznik ali sopotnik na sprednjemsede

47Kontrola delovanja

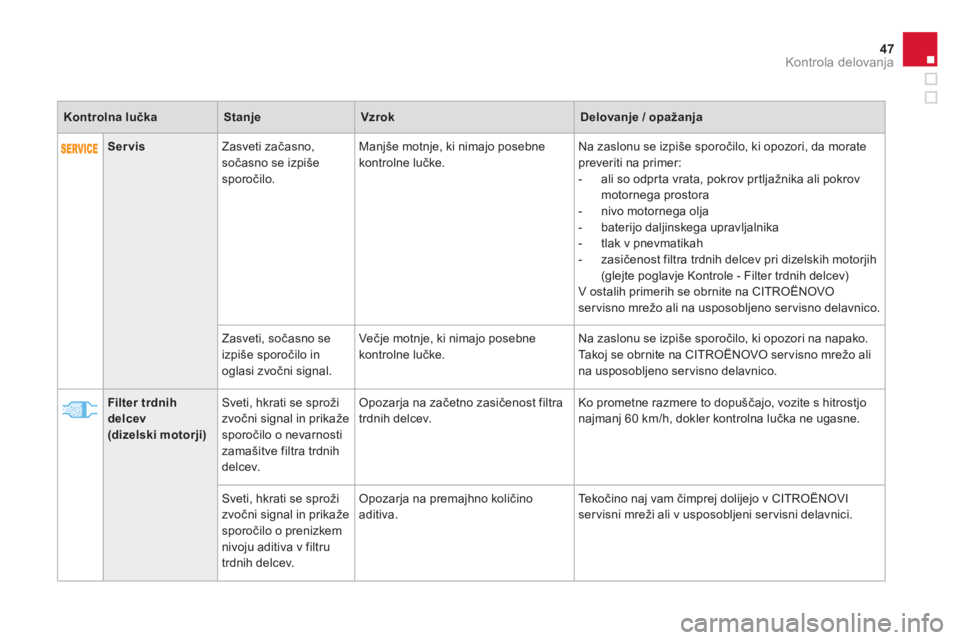

ServisZasveti začasno,
sočasno se izpi

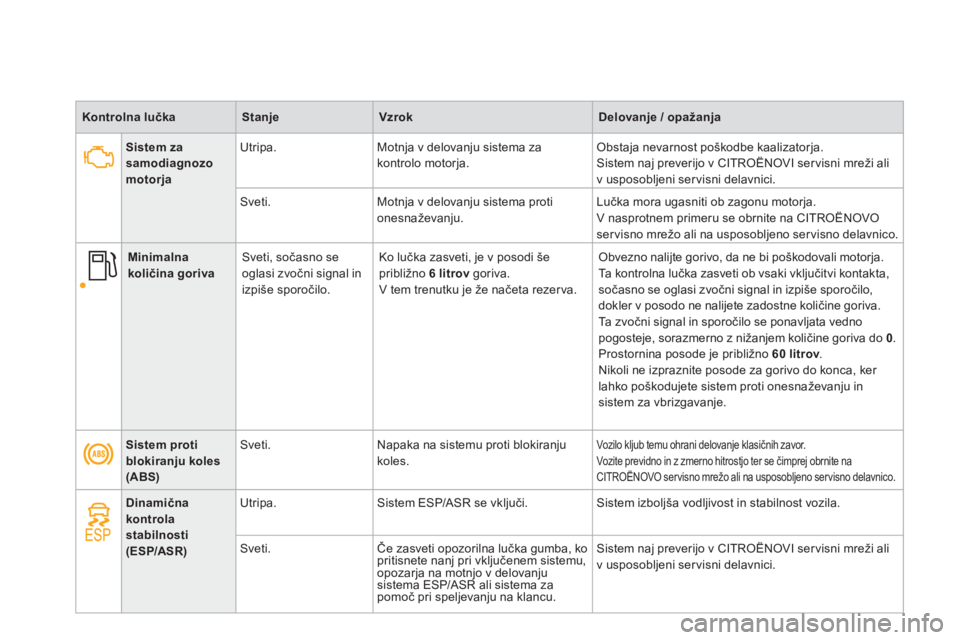

Kontrolna lučkaStanjeVzrokDelovanje / opažanja
Sistem protiblokiranju koles(ABS)

Sveti. Napaka na sistemu proti blokiranjukoles
.
Vozilo kljub temu ohrani delovanje klasičnih zavor.
Vozite previdno in z zmerno hitrostjo ter se čimprej obrnite naCITROËNOVO ser visno mrežo ali na usposobljeno servisno delavnico.
Dinamičnakontrola
stabilnosti(ESP/ASR)


Utripa. Sistem ESP/ASR se vključi. Sistem izboljša vodljivost in stabilnost vozila.

Sveti. Če zasveti opozorilna lučka gumba, ko
pritisnete nanj pri vključenem sistemu, opozarja na motnjo v delovanjusistema ESP/ASR ali sistema za
pomoč pri speljevanju na klancu. Sistem na
j preverijo v CITRO
