Page 291 of 408

Caractéristiques techniques

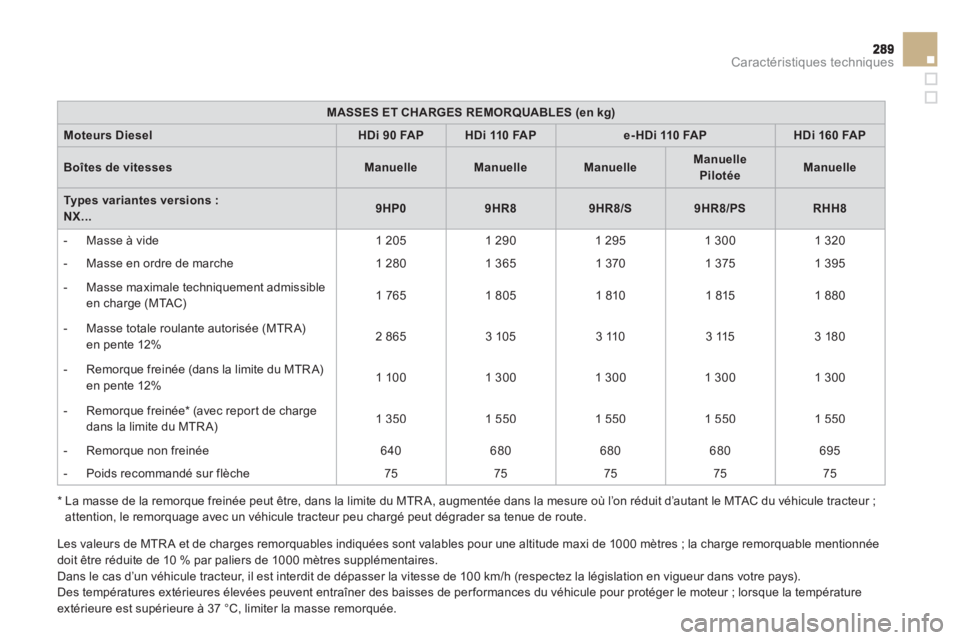

MASSES ET CHARGES REMORQUABLES (en kg)
Moteurs DieselHDi 90 FAPHDi 110 FAPe- HDi 110 FAPHDi 160 FAP
Boîtes de vitessesManuelleManuelleManuelleManuellePilotéeManuelle
Types variantes versions :NX...9HP09HR89HR8/S9HR8/PSRHH8
- M
asse à vide
1 205 1 2901 295 1 300
1 320
- Masse en ordre de marche
1 280 1 365
1 370 1 375
1 395
- Masse maximale techniquement admissible
en charge (MTAC)
1 765
1 805
1 8101 815
1 880
- Masse totale roulante autorisée
(MTRA)
en pente 12%
2 865
3 105
3 110
3 115
3 180
- Remorque freinée
(dans la limite du MTR A)
en pente 12%
1 100
1 300
1 300
1 300 1 300
- Remorque
freinée *
(avec repor t de charge
dans la limite du MTR A)
1 3501 550
1 550
1 550
1 550
- Remorque non freinée
640
680
680680695
- Poids recommandé sur flèche
75 75 75 75 75
*
La masse de la remorque freinée peut être, dans la limite du MTR A, au
gmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ;attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTR A et de char
ges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la températureextérieure est supérieure à 37 °C, limiter la masse remorquée.
Page 292 of 408

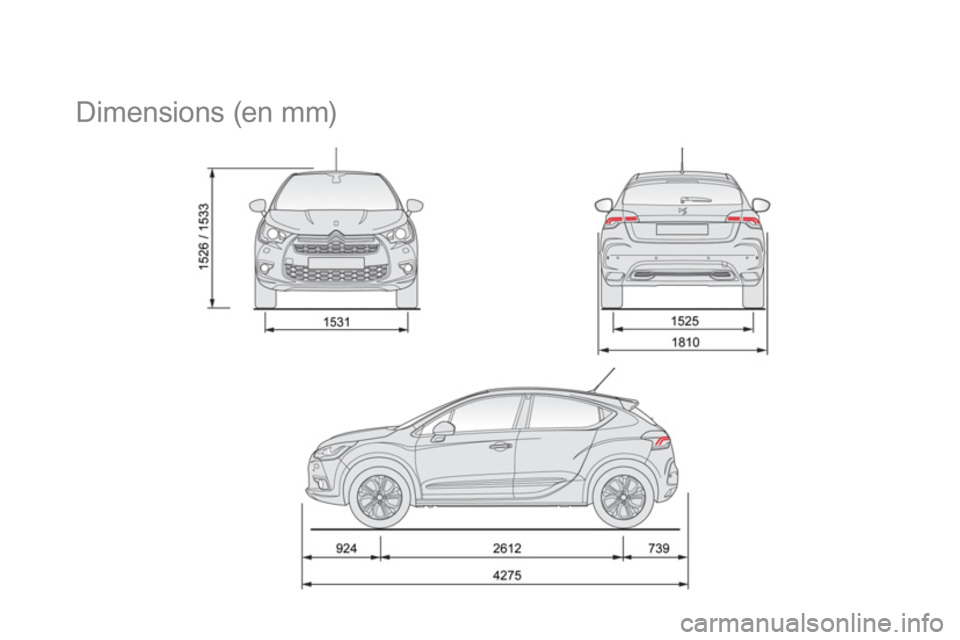

Dimensions (en mm)
Page 293 of 408

291Caractéristiques techniques

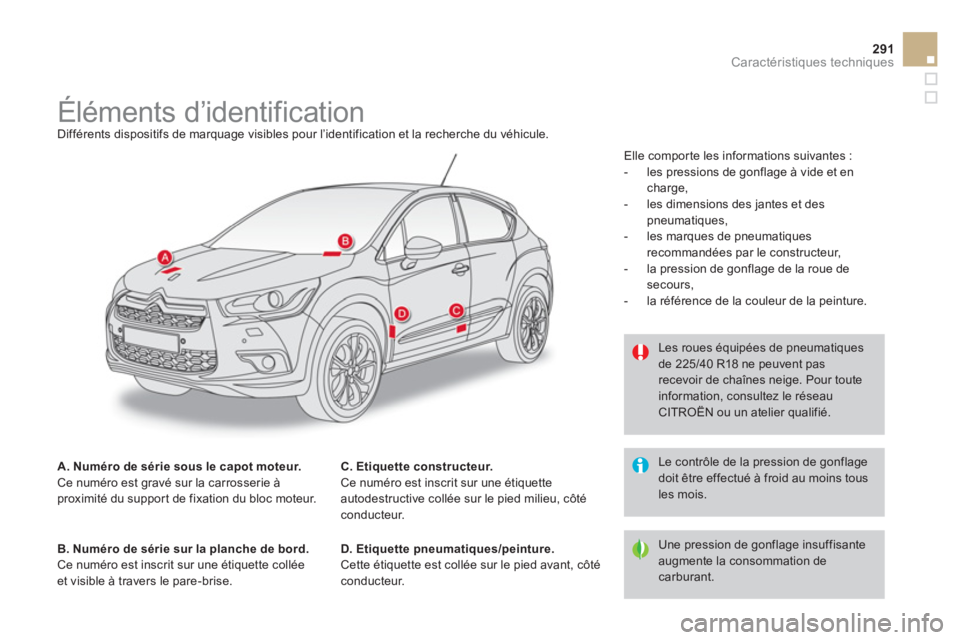

Éléments d’identification
Différents dispositifs de marquage visibles pour l’identification et la recherche du véhicule.
A. Numéro de série sous le ca
pot moteur. Ce numéro est gravé sur la carrosserie à proximité du suppor t de fixation du bloc moteur.
B. Numéro de série sur la
planche de bord. Ce numéro est inscrit sur une étiquette colléeet visible à travers le pare-brise.
D. Etiquette pneumatiques/peinture.Cette étiquette est collée sur le pied avant, côté conducteur.
Les roues équipées de pneumatiques de 225/40 R18 ne peuvent pas recevoir de chaînes neige. Pour touteinformation, consultez le réseau CITROËN ou un atelier qualifié.
Une pression de gonflage insuffisanteaugmente la consommation de carburant.
Le contrôle de la pression de gonflagedoit être effectué à froid au moins tous les mois. C. Eti
quette constructeur.Ce numéro est inscrit sur une étiquetteautodestructive collée sur le pied milieu, côtéconducteur. Elle comporte les in
formations suivantes :
- les pressions de gonflage à vide et en charge,
- les dimensions des jantes et despneumatiques,
- les marques de pneumatiques
recommandées par le constructeur,
- la pression de
gonflage de la roue de secours,
- la référence de la couleur de la peinture.
Page 294 of 408

013
Audio et télématique
Page 295 of 408

Page 296 of 408

Page 297 of 408

295
APPEL D’URGENCE OU D’ASSISTANCE
Page 298 of 408

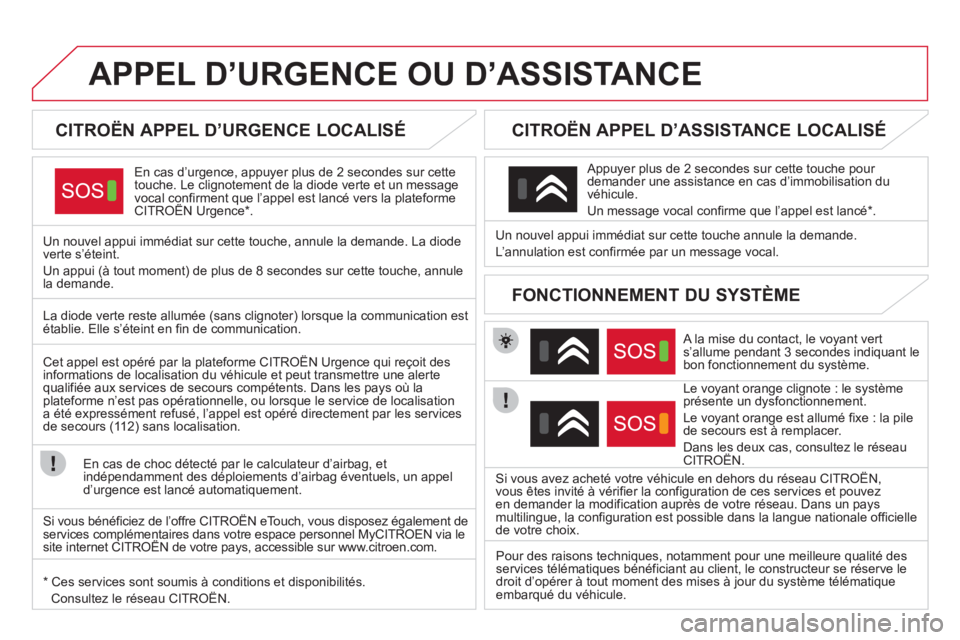

APPEL D’URGENCE OU D’ASSISTANCE
CITROËN APPEL D’URGENCE LOCALISÉ
En cas d’urgence, appuyer plus de 2 secondes sur cette
touche. Le clignotement de la diode verte et un messagevocal confirment que l’appel est lancé vers la plateforme CITROËN Urgence * .q
Un nouvel appui immédiat sur cette touche, annule la demande. La diode
verte s’éteint.
Un appui
(à tout moment) de plus de 8 secondes sur cette touche, annule la demande.
CITROËN APPEL D’ASSISTANCE LOCALISÉ
A la mise du contact, le voyant verts’allume pendant 3 secondes indiquant le
bon fonctionnement du système.
Le vo
yant orange clignote : le systèmeprésente un dysfonctionnement.
Le voyant orange est allumé
fixe : la pile
de secours est à remplacer.
Dans les deux cas, consultez le réseau CITROËN. Un nouvel a
ppui immédiat sur cette touche annule la demande.
L’annulation est confirmée par un messa
ge vocal.
Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d’immobilisation duvéhicule.
Un message vocal confirme que l’appel est lancé * .
FONCTIONNEMENT DU SYSTÈME
La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s’éteint en fin de communication.
Cet appel est opéré par la plateforme CITRO
ËN Urgence qui reçoit des
informations de localisation du véhicule et peut transmettre une alertequalifiée aux services de secours compétents. Dans les pays où la
plateforme n’est pas opérationnelle, ou lorsque le service de localisationa été expressément refusé, l’appel est opéré directement par les services
de secours (11 2) sans localisation.
En cas de choc détecté par le calculateur d
’airbag, et
indépendamment des déploiements d’airbag éventuels, un appel
d’urgence est lancé automatiquement.
*
Ces services sont soumis à conditions et disponibilités.
Consultez le réseau CITROËN.Si vous avez acheté votre véhicule en dehors du réseau CITROËN,
vous êtes invité à vérifier la confi
guration de ces services et pouvez en demander la modification auprès de votre réseau. Dans un pays
multilingue, la configuration est possible dans la langue nationale officiellede votre choix.
Pour des raisons techni
ques, notamment pour une meilleure qualité desservices télématiques bénéficiant au client, le constructeur se réserve le
droit d’opérer à tout moment des mises à jour du système télématique embarqué du véhicule.
Si vous bénéficiez de l’offre CITROËN eTouch, vous disposez é
galement de services complémentaires dans votre espace personnel MyCITROEN via lesite internet CITROËN de votre pays, accessible sur www.citroen.com. pppy
Page 299 of 408

297
Le système est protégé de manière à fonctionner uniquement sur votre véhicule.

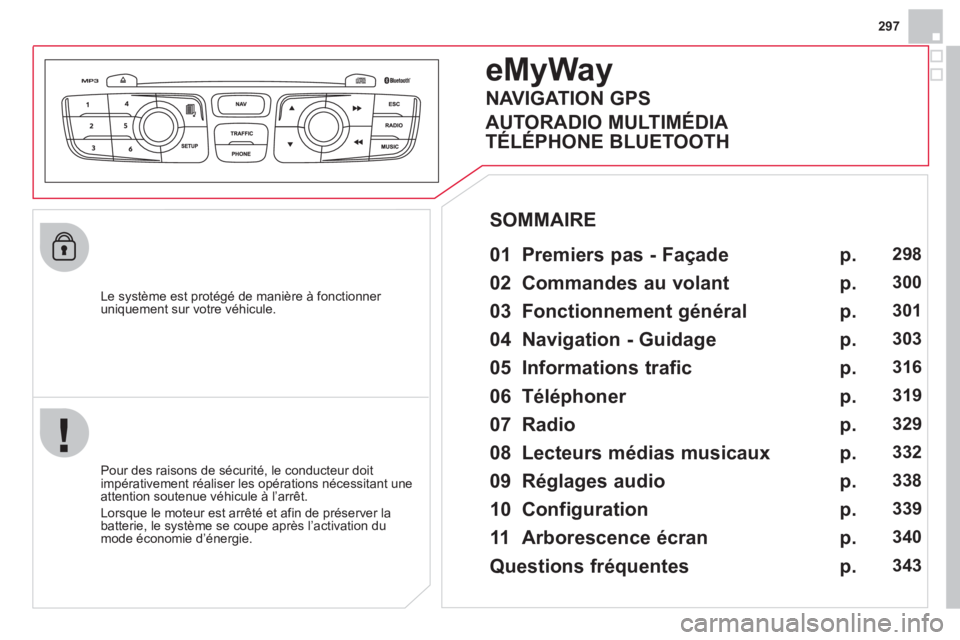

eMyWay
01 Premiers pas - Façade
Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une attention soutenue véhicule à l’arrêt.
Lorsque le moteur est arrêté et a
fin de préserver la
batterie, le système se coupe après l’activation dumode économie d’énergie.
SOMMAIRE
02 Commandes au volant
03 Fonctionnement général
04 Navigation - Guidage
05 Informations trafic
06 Téléphoner
07 Radio
08 Lecteurs médias musicaux
09 Réglages audio
10 Configuration
11 Arborescence écran
Questions fréquentes p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
298
300
30
1
303
316
319
329
332
338
339
340
3
43
NAVIGATION GPS
AUTORADIO MULTIMÉDIA
TÉLÉPHONE BLUETOOTH
Page 300 of 408

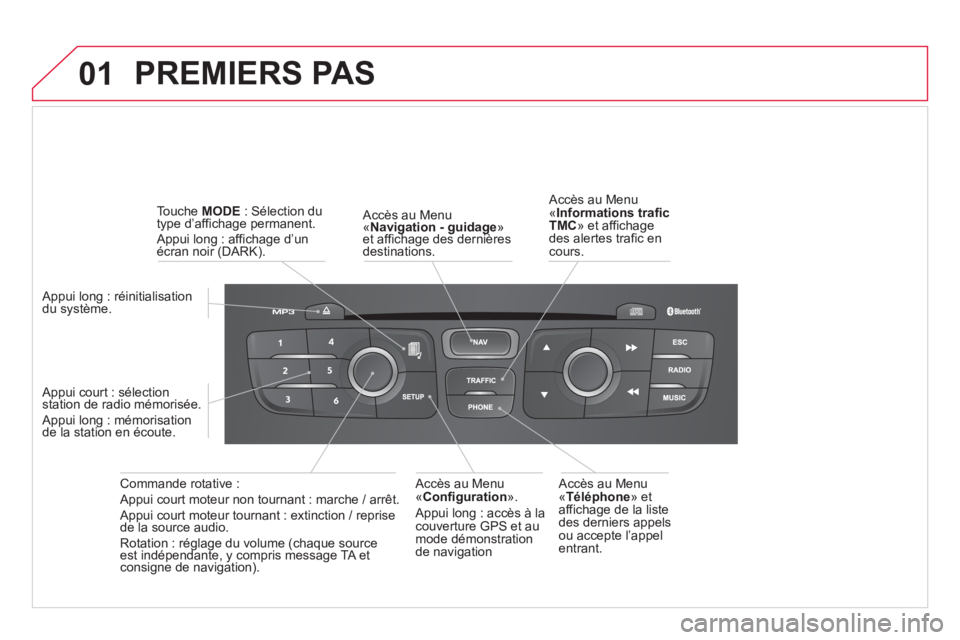

01 PREMIERS PAS
Accès au Menu «Navigation - guidage»et affichage des dernières ggg
destinations.
Commande rotative :
Appui court moteur non tournant : marche / arrêt.
Appui court moteur tournant : extinction
/ reprisede la source audio.
Rotation : réglage du volume (chaque source est indépendante, y compris message TA etconsigne de navigation).
Appui lon
g : réinitialisation
du système.
A
ppui court : sélectionstation de radio mémorisée.
Appui long : mémorisationde la station en écoute.
T
ouche MODE
: Sélection du
type d’affichage permanent.
Appui long : affichage d’unécran noir (DARK).
A
ccès au Menu« Téléphone» etaffichage de la liste
des derniers appels
ou acce
pte l’appelentrant.
Accès au Menu «
Configuration ».
Appui long : accès à lacouverture GPS et au mode démonstration
de navigation
A
ccès au Menu«Informations traficTMC» et affichagedes alertes trafic encours.
