CITROEN DS4 2013 Notices Demploi (in French)

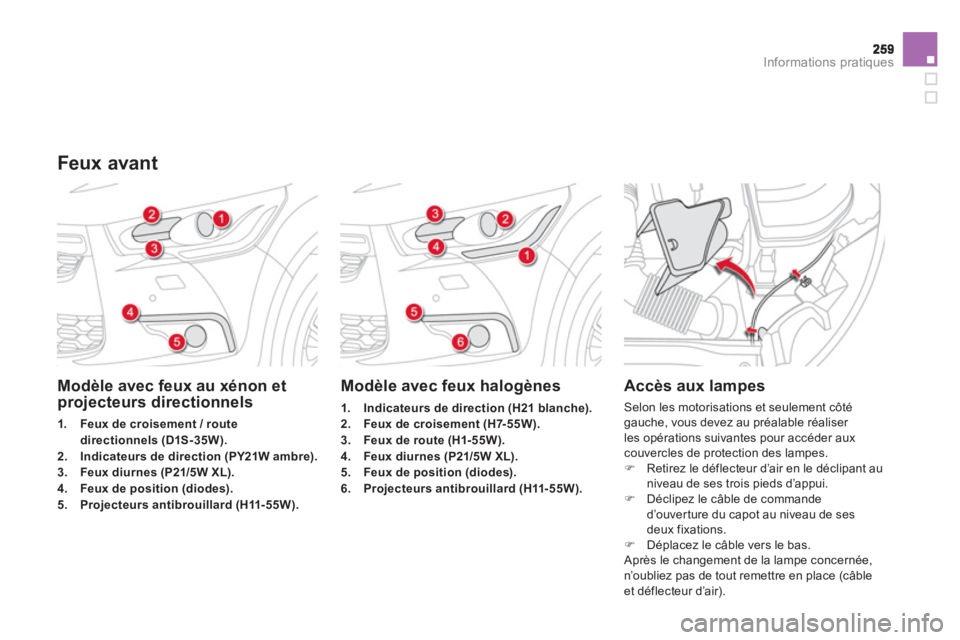

Informations pratiques
Modèle avec feux au xénon et projecteurs directionnels
1.Feux de croisement / route
directionnels (D1S-35W).2. Indicateurs de direction (PY21W ambre).3.Feux diurnes (P21/5W XL).4.Feux de position (diodes).5.Projecteurs antibrouillard (H11- 55W).
Modèle avec feux halogènes
1.Indicateurs de direction (H21 blanche).2.Feux de croisement (H7-55W).
3.Feux de route (H1- 55W).4. Feux diurnes (P21/5W XL).5.Feux de position (diodes).6.Projecteurs antibrouillard (H11- 55W).


Accès aux lampes
Selon les motorisations et seulement côtégauche, vous devez au préalable réaliser
les opérations suivantes pour accéder aux
couvercles de protection des lampes.) Retirez le d

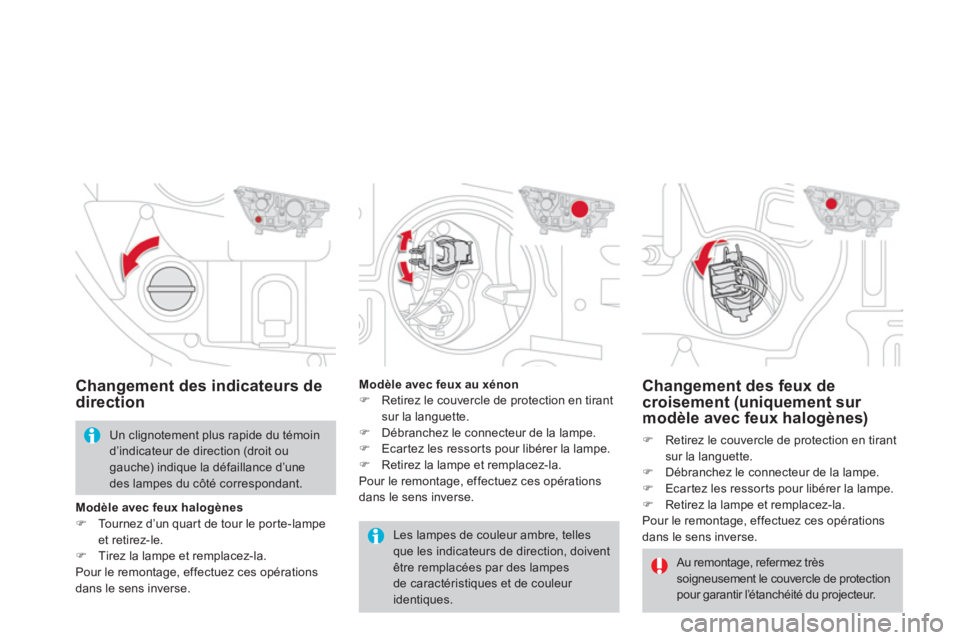

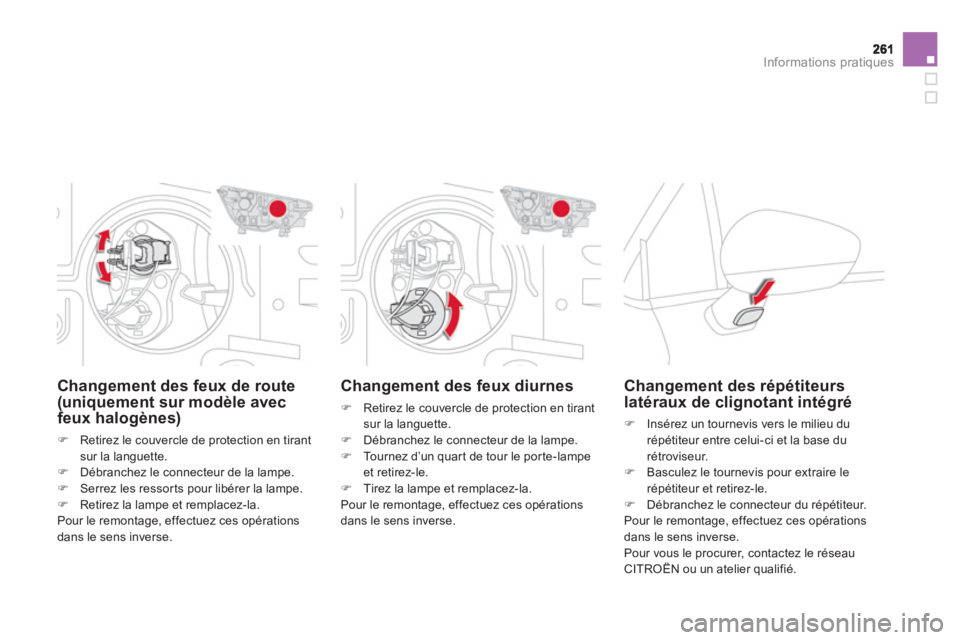

Changement des feux de croisement (uniquement sur modèle avec feux halogènes)
)Retirez le couvercle de protection en tirantsur la languette. )D

Informations pratiques
Changement des feux diurnes
) Retirez le couvercle de protection en tirant sur la languette.)
D

Changement des spots latéraux
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou unatelier qualifié.



Changement des guides de
lumière / feux de position

Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

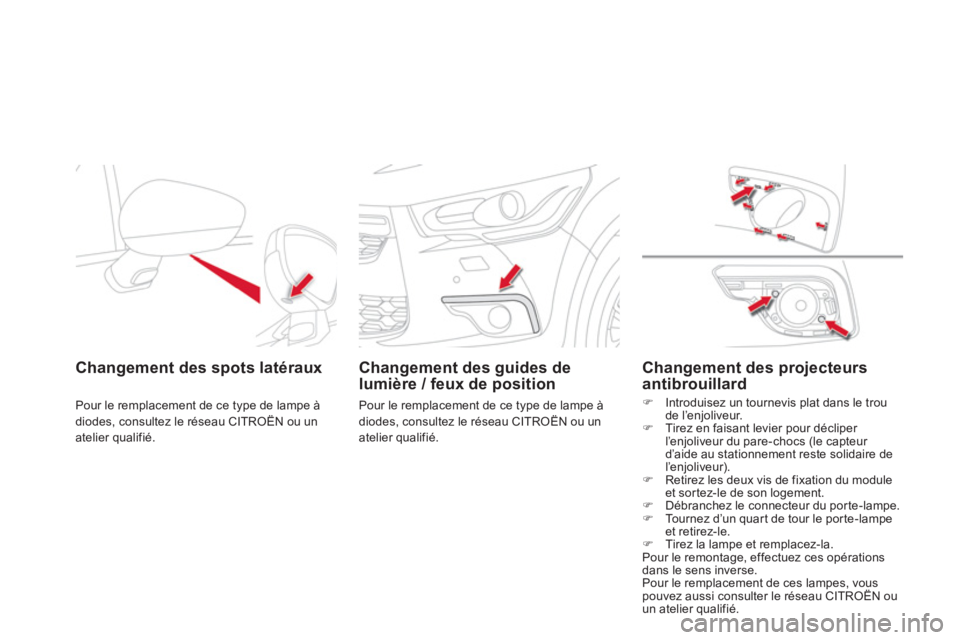

Changement des projecteurs antibrouillard
)Introduisez un tournevis plat dans le trou
de l’enjoliveur. )Tirez en faisant levier pour d

263Informations pratiques
1.Feux de stop (P21/5W).2.Feux de position (diodes).3.Indicateurs de direction (PY21W ambre).4.Feux de recul (P21W).5. Feux antibrouillard (P21W).

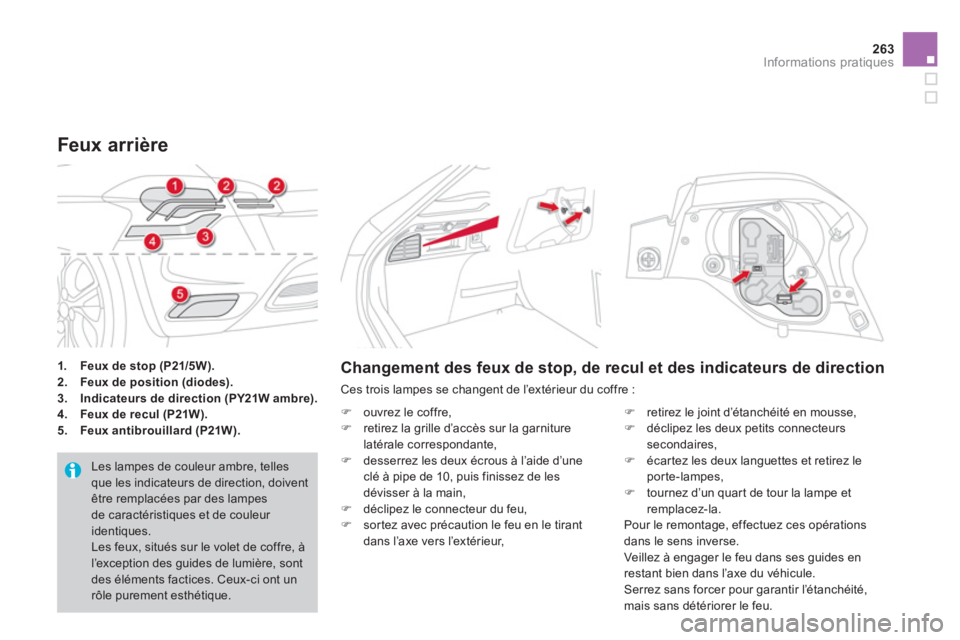

Feux arrière
Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.
Les feux, situés sur le volet de coffre, à l’exception des guides de lumière, sontdes éléments factices. Ceux-ci ont un rôle purement esthétique.
Changement des feux de stop, de recul et des indicateurs de direction
Ces trois lampes se changent de l’extérieur du coffre :
)
ouvrez le coffre,)
retirez la grille d

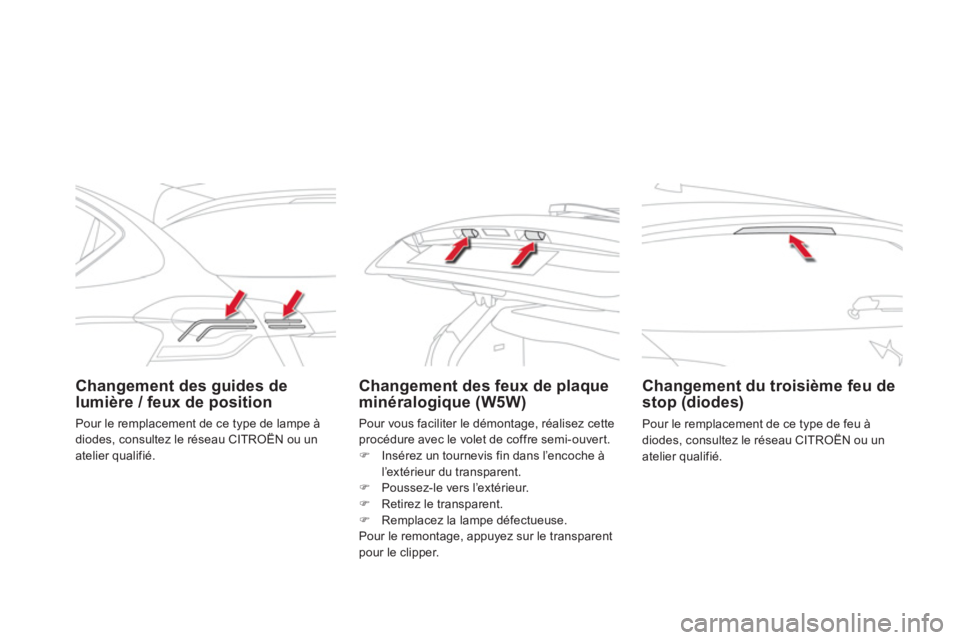

Changement des guides de lumière / feux de position





Changement des feux de plaque minéralogique (W5W)


Changement du troisième feu de
stop (diodes)
Pour le remplacement de ce type de feu à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou unatelier qualifié. Pour vous
faciliter le démontage, réalisez cetteprocédure avec le volet de coffre semi-ouvert.)
Ins

265
Informations pratiques

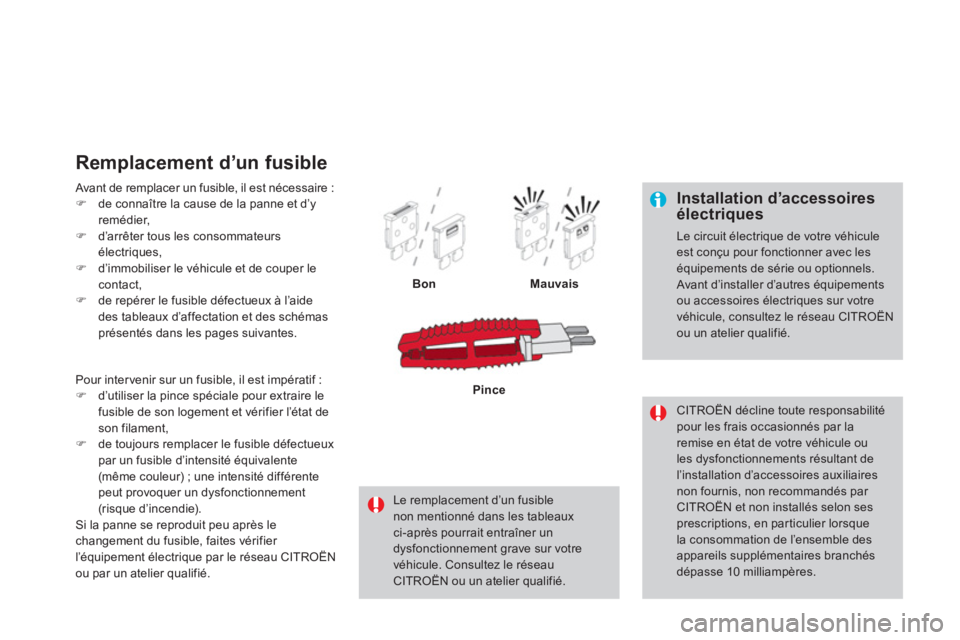

Changement d’un fusible
La pince d’extraction est fixée au dos du couvercle de la boîte à fusibles de planche de bord.
Pour y accéder :) d

Installation d’accessoiresélectriques

Le circuit électrique de votre véhicule est conçu pour fonctionner avec leséquipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votrevéhicule, consultez le réseau CITROËN ou un atelier qualifié.

CITROËN décline toute responsabilitépour les frais occasionnés par laremise en état de votre véhicule oules dysfonctionnements résultant de l’installation d’accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon sesprescriptions, en particulier lorsquela consommation de l’ensemble desappareils supplémentaires branchés dépasse 10 milliampères.
Avant de remplacer un fusible, il est nécessaire : )de conna

267
Informations pratiques

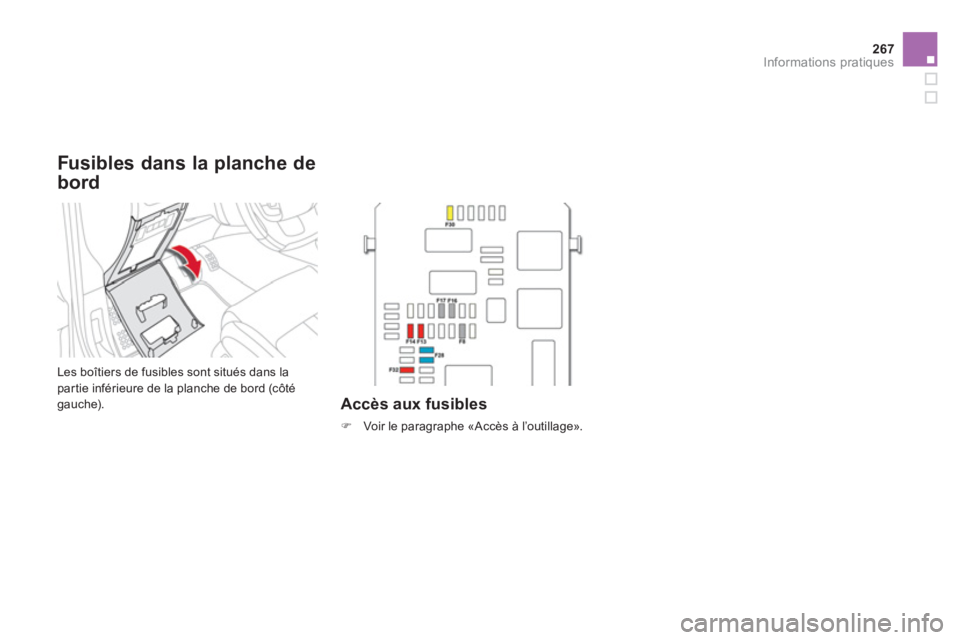

Fusibles dans la planche de
bord

Les boîtiers de fusibles sont situés dans la partie inférieure de la planche de bord (côté gauche). Accès aux fusibles
)
Voir le paragraphe «Accès à l’outillage».

Boîtier 1
Fusible N°IntensitéFonctions
F83 A Sirène alarme, calculateur alarme.
F13 10 A
Allume-cigares.
F1410 A
Prise 12 V coffre.
F1
63 A Eclairage grand rangement multifonctionnel, lecteurs decarte arrière, éclairage boîte à gants.
F17
3 A Eclairage pare-soleil, lecteurs de carte avant.
F2
815 A Autoradio, autoradio (post-équipement).
F3
020 A Essuie-vitre arrière.
F32 10 A
Amplificateur Hi-Fi.
Boîtier 2
Fusible N°IntensitéFonctions
F3615 A
Prise 12 V arrière.
F37
- Non utilisé.
F38
- Non utilisé.
F3
9- Non utilisé.
F4
025 A
Prise 230 V / 50 Hz.

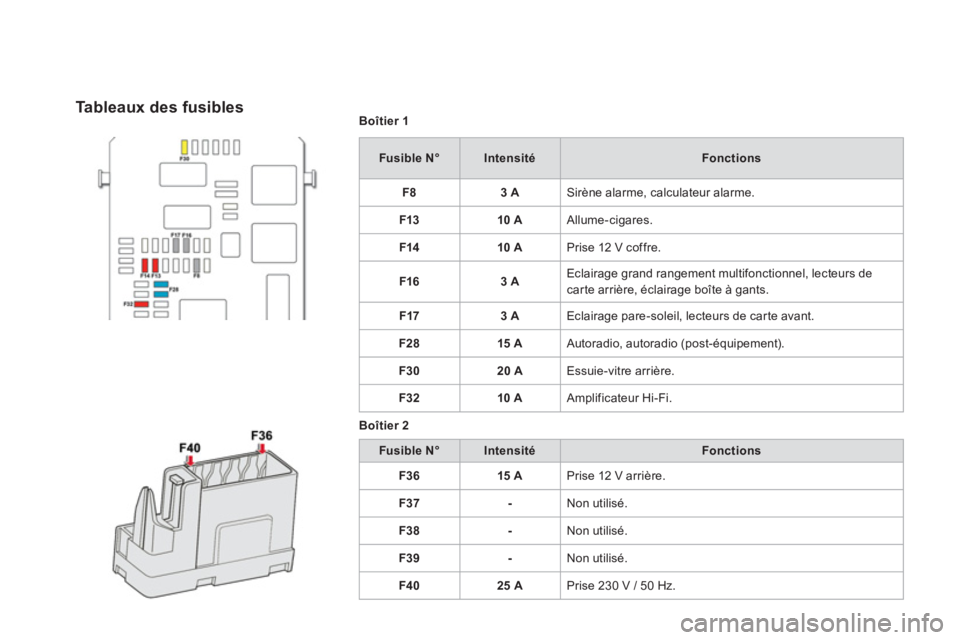

Tableaux des fusibles
