Te h n ički podaci

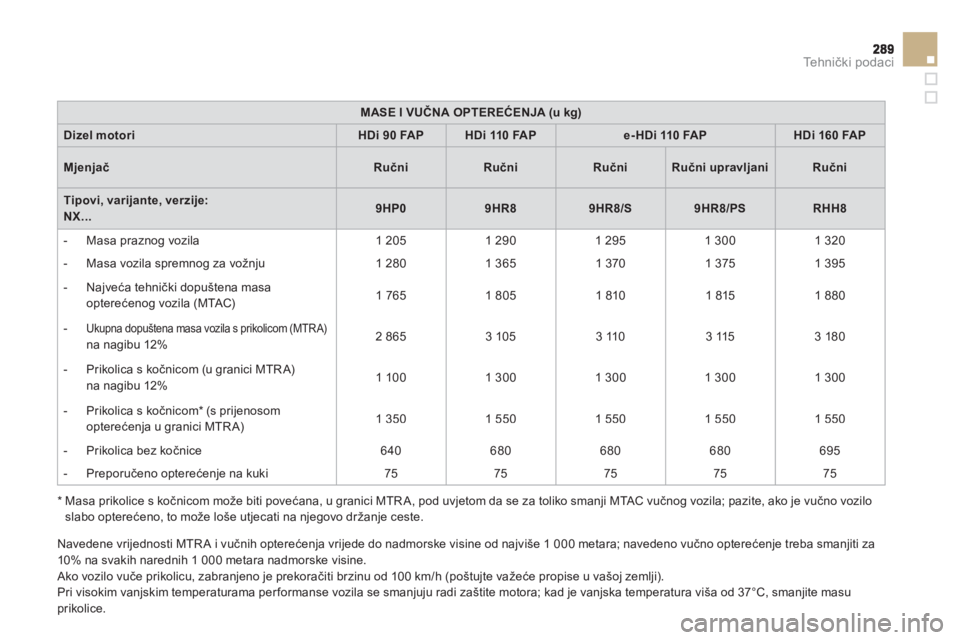

MASE I VUČNA OPTEREĆENJA (u kg)
Dizel motoriHDi 90 FAPHDi 110 FAPe- HDi 110 FAPHDi 160 FAP
MjenjačRučniRučniRučniRučni upravljaniRučni
Tipovi, varijante, verzije: NX...9HP09HR89HR8/S9HR8/PSRHH8


- Masa prazno
g vozila 1 205 1 2901 295 1 3001 320



- Masa vozila spremnog za vožnju 1 280 1 365
1 370 1 375
1 395


- Na
jveća tehnički dopuštena masa opterećenog vozila (MTAC)

1 765

1 805

1 8101 815
1 880

-Ukupna dopuštena masa vozila s prikolicom (MTRA) na nagibu 12%

2 865
3 105
3 110
3 115
3 180



- Prikolica s kočnicom
(u granici MTRA)

na nagibu 12%
1 100
1 300
1 300
1 300 1 300


- Prikolica s kočnicom
*
(s prijenosomopterećenja u granici MTRA)

1 3501 550
1 550
1 550
1 550



- Prik
olica bez kočnice
640
680
680680695



- Preporučeno opterećenje na kuki 75 75 75 75 75

*
Masa prikolice s kočnicom može biti povećana, u
granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vri
jednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masuprikolice.

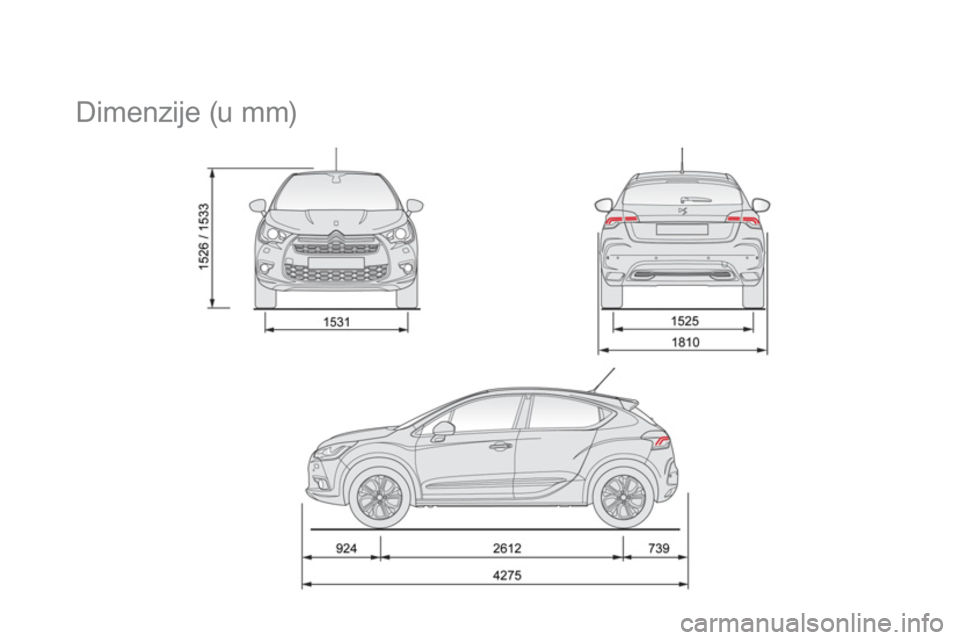

Dimenzije (u mm)

291Te h n ički podaci

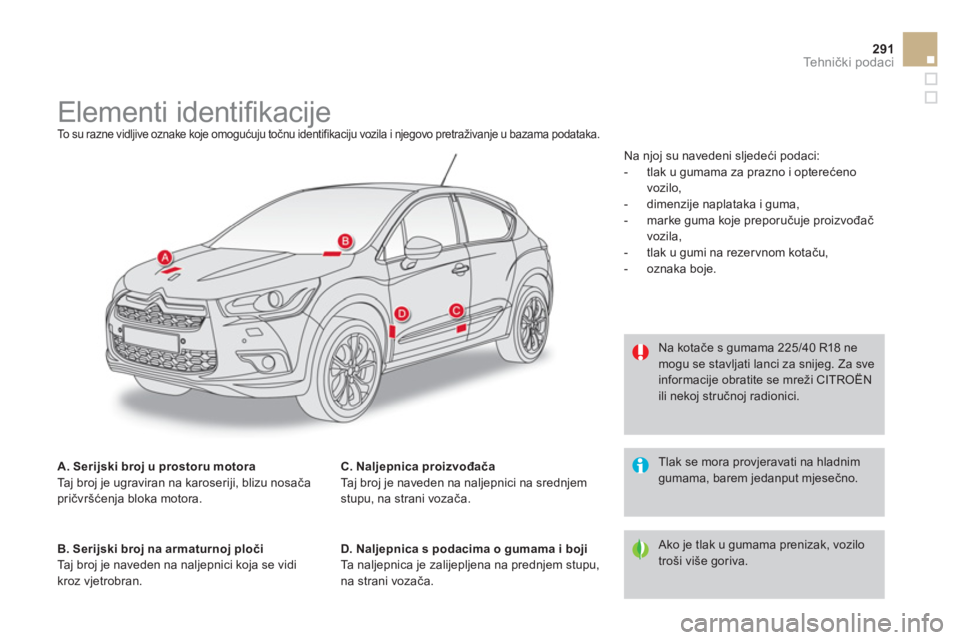

Elementi identifi kacije
To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.
A. Serijski broj u prostoru motora
Taj broj je ugraviran na karoseriji, blizu nosača pričvršćenja bloka motora.
B. Seri
jski broj na armaturnoj ploči
Taj broj je naveden na naljepnici koja se vidikroz vjetrobran.
D. Naljepnica s podacima o gumama i bojiTa n a ljepnica je zalijepljena na prednjem stupu, na strani vozača.

Na kotače s gumama 225/40 R18 nemogu se stavljati lanci za snijeg. Za sve informacije obratite se mreži CITROËN ili nekoj stručnoj radionici.

Ako je tlak u gumama prenizak, vozilo troši više goriva.

Tlak se mora provjeravati na hladnim gumama, barem jedanput mjesečno. C. Naljepnica proizvođačaTaj broj je naveden na naljepnici na srednjem
stupu, na strani vozača. Na n
joj su navedeni sljedeći podaci:


- tlak u gumama za prazno i opterećeno
vozilo,

- dimenzi
je naplataka i guma,

- marke guma koje preporučuje proizvođač
vozila,

- tlak u
gumi na rezervnom kotaču,

- oznaka boje.

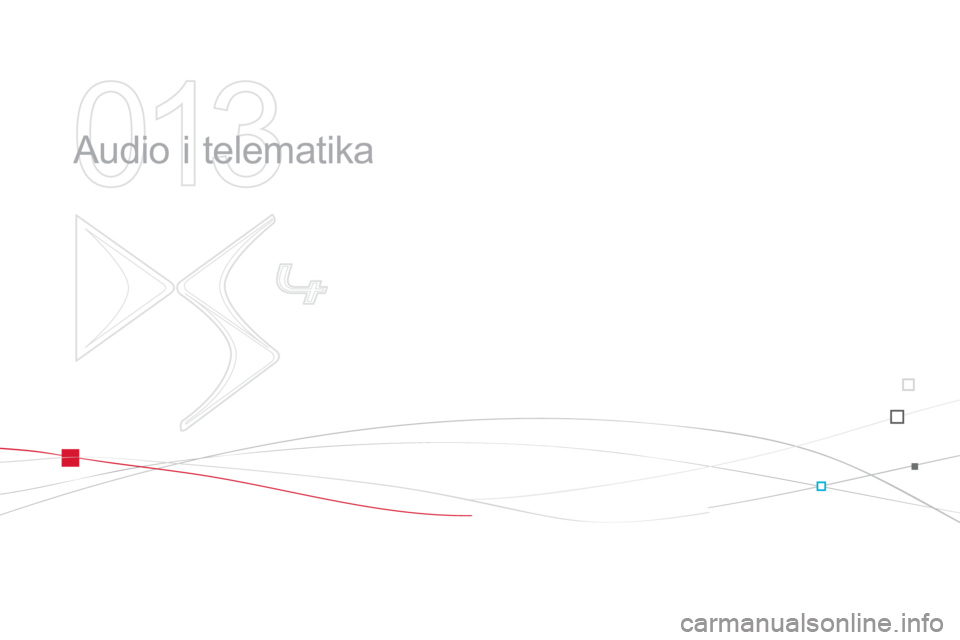

013
Audio i telematika

295

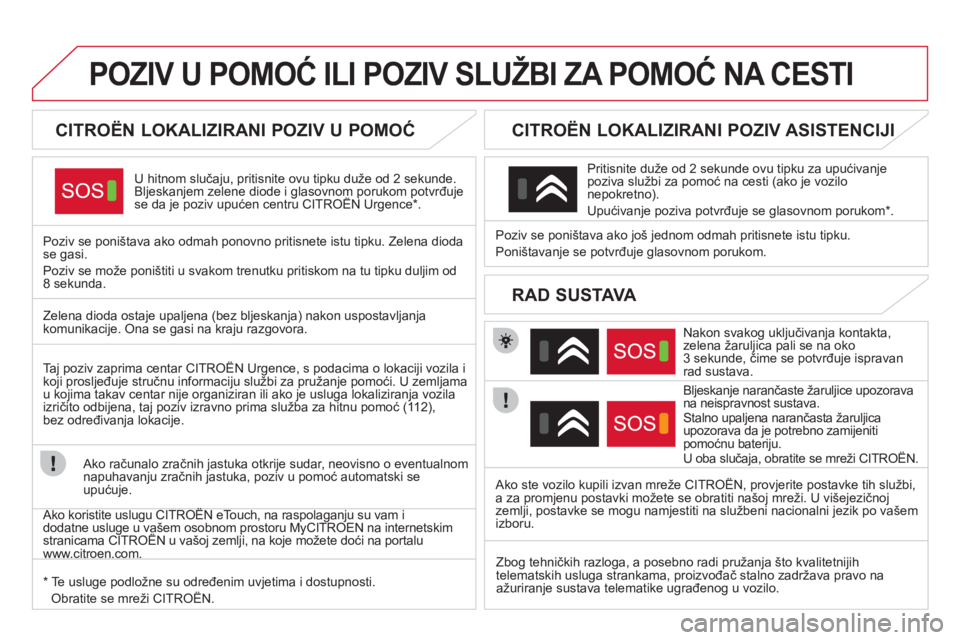

POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI

POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI








CITROËN LOKALIZIRANI POZIV U POMOĆ

U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde.Bljeskanjem zelene diode i glasovnom porukom potvrđujese da je poziv upućen centru CITROËN Urgence * .jj g p p
Poziv se poništava ako odmah ponovno pritisnete istu tipku. Zelena dioda se gasi.
Poziv se može poništiti u svakom trenutku pritiskom na tu tipku dul
jim od 8 sekunda.


CITROËN LOKALIZIRANI POZIV ASISTENCIJI


Nakon svakog uključivanja kontakta,
zelena žaruljica pali se na oko
3 sekunde, čime se potvrđuje ispravan rad sustava.

Bl
jeskanje narančaste žaruljice upozorava na neispravnost sustava.
Stalno upaljena narančasta žaruljica upozorava da je potrebno zamijenitipomoćnu bateriju.
U oba slučaja, obratite se mreži CITROËN. Poziv se poništava ako
još jednom odmah pritisnete istu tipku.
Poništavan
je se potvrđuje glasovnom porukom.

Pritisnite duže od 2 sekunde ovu tipku za upućivanje
poziva službi za pomoć na cesti (ako je vozilonepokretno).
Upućivanje poziva potvrđuje se glasovnom porukom * .


RAD SUSTAVA
Zelena dioda ostaje upaljena (bez bljeskanja) nakon uspostavljanja komunikacije. Ona se gasi na kraju razgovora.
Ta
j poziv zaprima centar CITROËN Urgence, s podacima o lokaciji vozila i koji prosljeđuje stručnu informaciju službi za pružanje pomoći. U zemljama u kojima takav centar nije organiziran ili ako je usluga lokaliziranja vozila
izričito odbijena, taj poziv izravno prima služba za hitnu pomoć (11 2),bez određivanja lokacije.

Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnomnapuhavanju zračnih jastuka, poziv u pomoć automatski se
upućuje.


*

Te usluge podložne su određenim uvjetima i dostupnosti.
Obratite se mreži CITROËN.
Ako ste vozilo kupili izvan mreže CITROËN, provjerite postavke tih službi,
a za promjenu postavki možete se obratiti našoj mreži. U višejezičnoj
zemlji, postavke se mogu namjestiti na službeni nacionalni jezik po vašem
izboru.

Zbo
g tehničkih razloga, a posebno radi pružanja što kvalitetnijih
telematskih usluga strankama, proizvođač stalno zadržava pravo na
ažuriran
je sustava telematike ugrađenog u vozilo.



Ako koristite uslugu CITROËN eTouch, na raspolaganju su vam iËdodatne usluge u vašem osobnom prostoru MyCITROEN na internetskimstranicama CITROËN u vašoj zemlji, na koje možete doći na portalugpy
www.citroen.com.

297

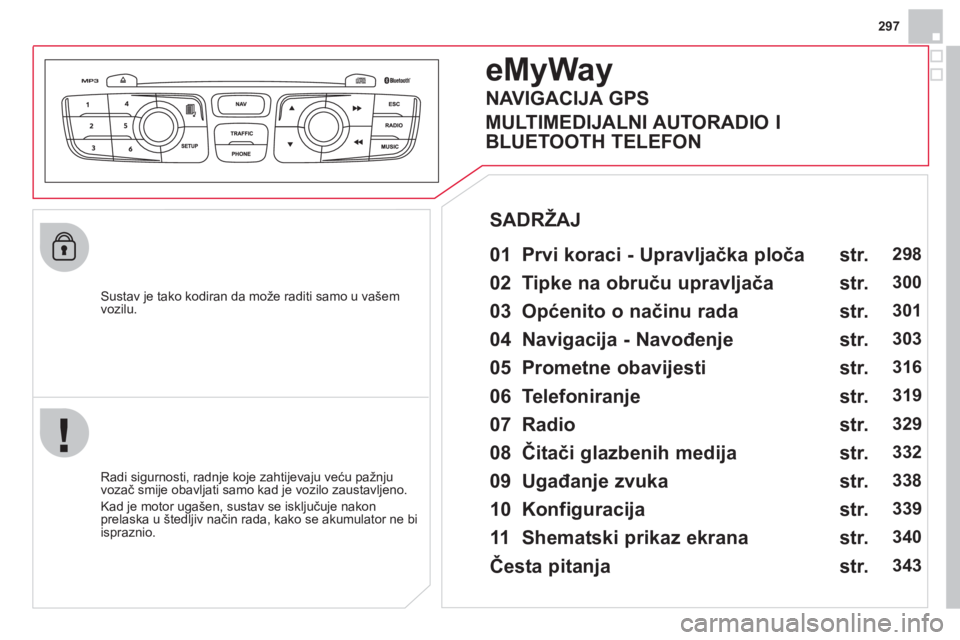

Sustav je tako kodiran da može raditi samo u vašem
vozilu.

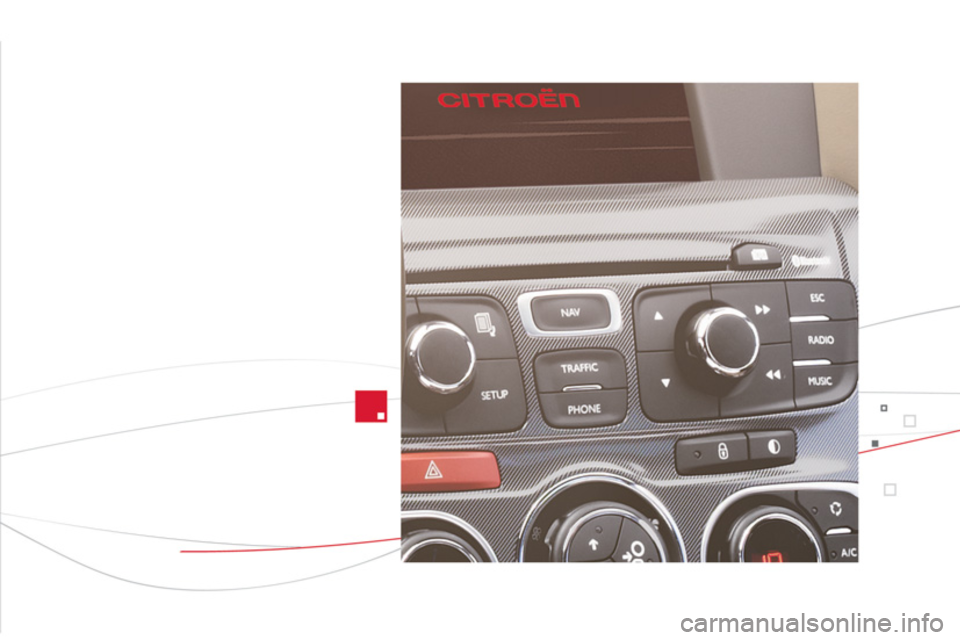

eMyWay


01 Prvi koraci - Upravljačka ploča


Radi sigurnosti, radnje koje zahtijevaju veću pažnju
vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad
je motor ugašen, sustav se isključuje nakon prelaska u

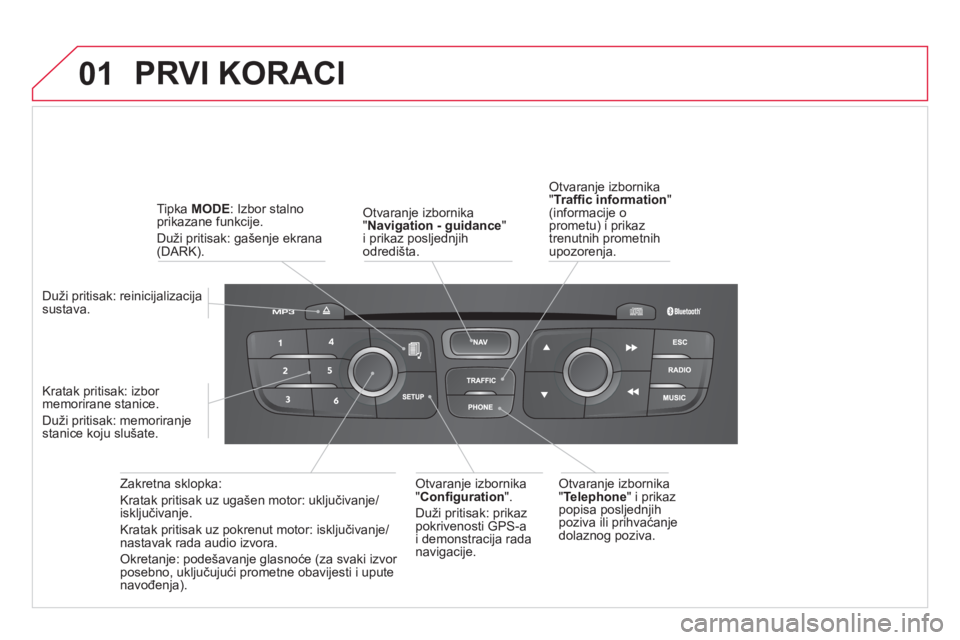

01 PRVI KORACI

Otvaranje izbornika"Navigation - guidance"i prikaz posljednjihodredišta.
Zakretna sklopka:
Kratak pritisak uz ugašen motor: uključivanje
/isključivanje.
Kratak pritisak uz pokrenut motor: iskl
jučivanje/nastavak rada audio izvora.
Okretanje: podešavanje glasnoće (za svaki izvor
posebno, uključujući prometne obavijesti i upute
navođenja).

Duži pritisak: reinici
jalizacijasustava.

Kratak pritisak: izbor memorirane stanice.
Duži pritisak: memoriran
je stanice koju slušate.

Tipka MODE: Izbor stalno prikazane funkcije.
Duži pritisak: gašenje ekrana (DARK).
Otvaranje izbornika "Telephone " i prikaz
popisa posljednjih
poziva ili prihvaćanje
dolaznog poziva.
Otvaranje izbornika
" Confi guration".
Duži pritisak: prikaz pokrivenosti GPS-a
i demonstracija radanavigacije.
Otvaranje izbornika
"Traffi c information"(informacije o
prometu) i prikaz
trenutnih prometnihupozorenja.
