CITROEN DS4 2013 Upute Za Rukovanje (in Croatian)

79Komfor

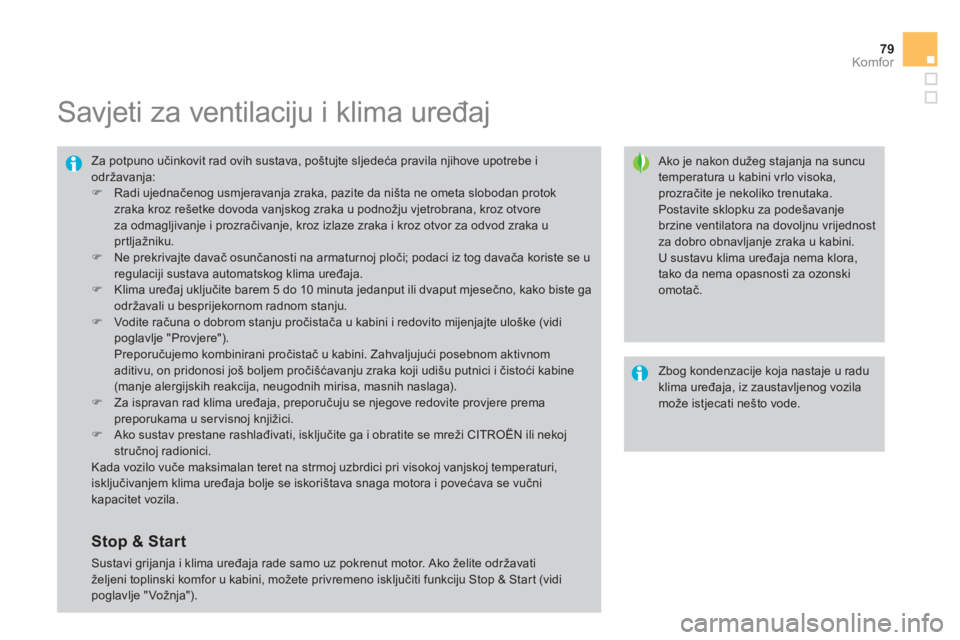

Savjeti za ventilaciju i klima uređaj


Ako je nakon dužeg stajanja na suncutemperatura u kabini vrlo visoka, prozračite je nekoliko trenutaka.Postavite sklopku za podešavanje brzine ventilatora na dovoljnu vrijednostza dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,tako da nema opasnosti za ozonski omotač.

Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i održavanja: )
Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u prtljažniku. )
Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se uregulaciji sustava automatskog klima uređaja.)
Klima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga održavali u besprijekornom radnom stanju. )
Vodite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške (vidipoglavlje "Provjere"). Preporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnomaditivu, on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje alergijskih reakcija, neugodnih mirisa, masnih naslaga). )
Za ispravan rad klima uređaja, preporučuju se njegove redovite provjere prema preporukama u servisnoj knji

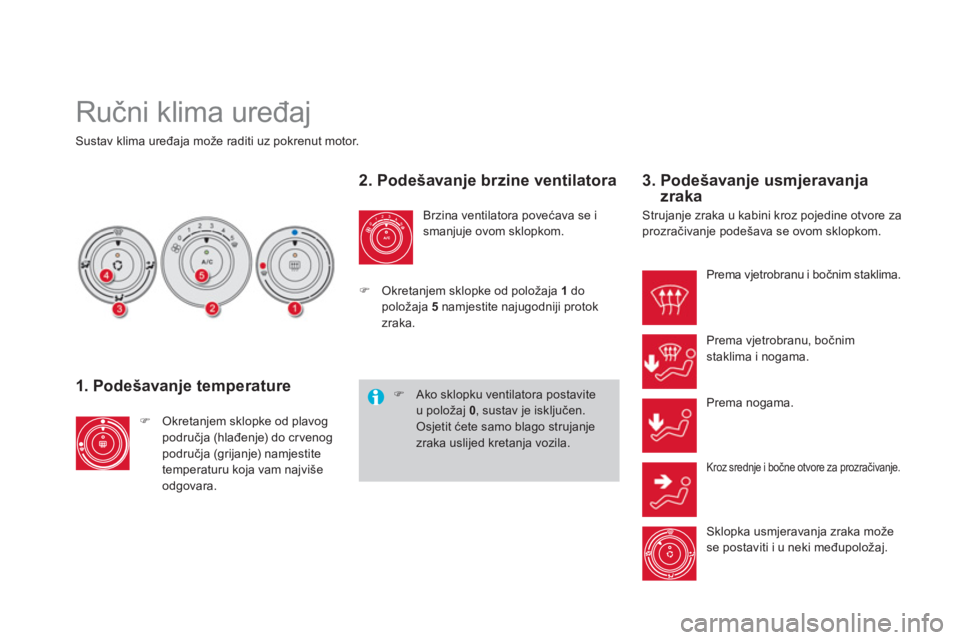

Ručni klima uređaj
Sustav klima uređaja može raditi uz pokrenut motor.
1. Podešavanje temperature
)
Okretanjem sklopke od plavog
područ
ja (hlađenje) do crvenog
područja (grijanje) namjestite
temperaturu koja vam najvišeodgovara.

2. Podešavanje brzine ventilatora
Brzina ventilatora povećava se ismanjuje ovom sklopkom.


3. Podešavanje usmjeravanja
zraka
Strujanje zraka u kabini kroz pojedine otvore za prozračivanje podešava se ovom sklopkom.
)Ako sklopku ventilatora postaviteu položaj 0
, sustav je isključen. Osjetit ćete samo blago strujanje zraka uslijed kretanja vozila.

)
Okretanjem sklopke od položaja 1
do
položaja 5namjestite najugodniji protok
zraka. Prema v
jetrobranu i bočnim staklima.
Prema v
jetrobranu, bočnim
staklima i nogama.

Prema nogama.
Kroz srednje i bočne otvore za prozračivanje.
Sklopka usmjeravanja zraka mo

81Komfor

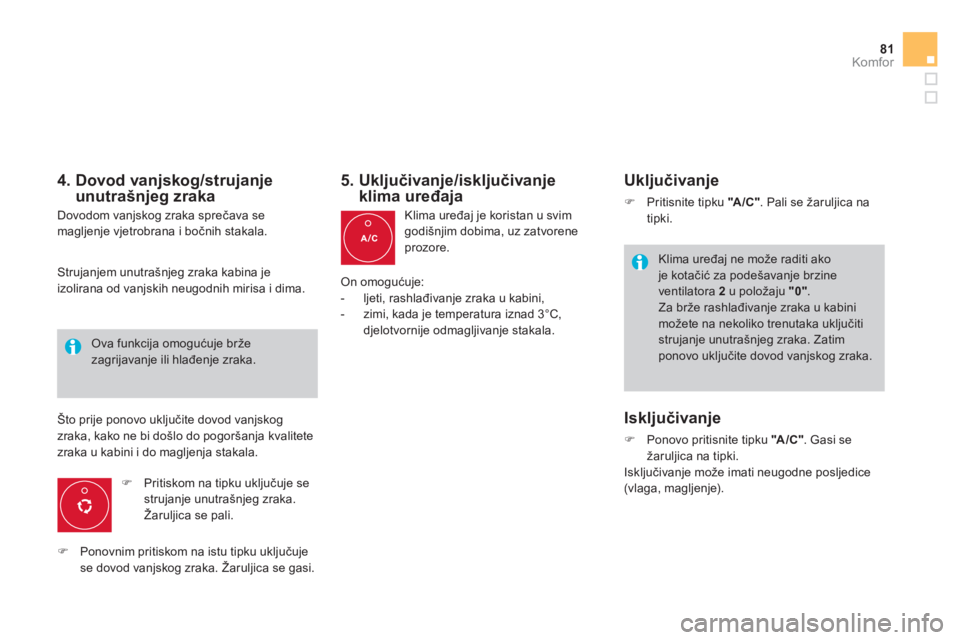

4. Dovod vanjskog/strujanje unutrašnjeg zraka

Dovodom vanjskog zraka sprečava se magljenje vjetrobrana i bočnih stakala.
)
Pritiskom na tipku uključuje sestrujanje unutrašnjeg zraka. Žaruljica se pali.
Ova funkcija omogućuje brže zagrijavanje ili hlađenje zraka.
5. Uključivanje/isključivanjeklima uređaja

Klima uređaj je koristan u svim godišnjim dobima, uz zatvorene prozore.


Uključivanje
)
Pritisnite tipku "A/C"
. Pali se žaruljica na
tipki.

Klima uređaj ne može raditi akoje kotačić za pode

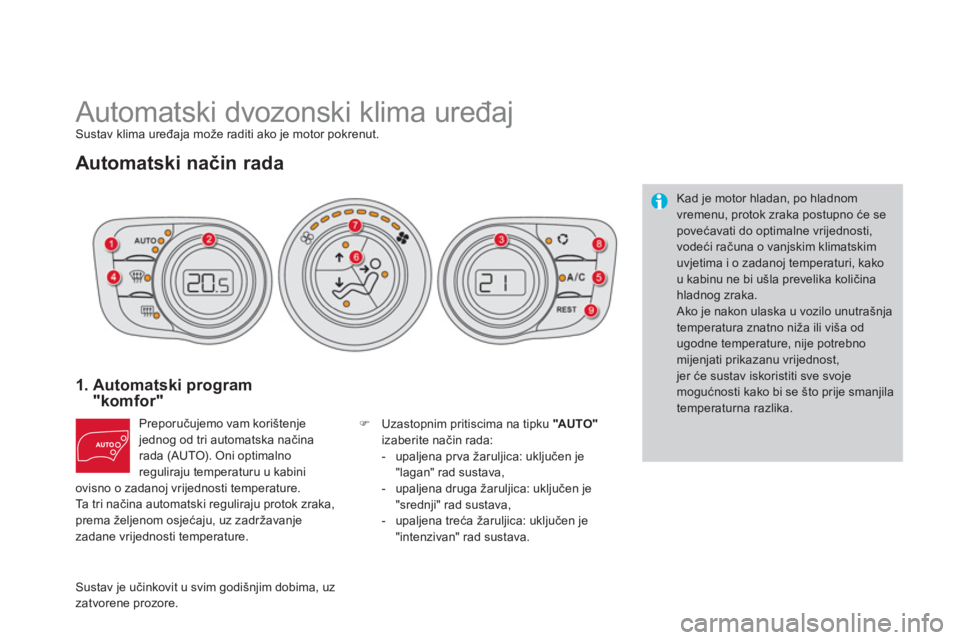

Automatski dvozonski klima uređaj Sustav klima uređaja može raditi ako je motor pokrenut.
Automatski način rada
1. Automatski program "komfor"
Preporučujemo vam korištenjejednog od tri automatska načinarada (AUTO). Oni optimalnoreguliraju temperaturu u kabini
ovisno o zadanoj vrijednosti temperature.
Ta tri na
čina automatski reguliraju protok zraka, prema

83Komfor

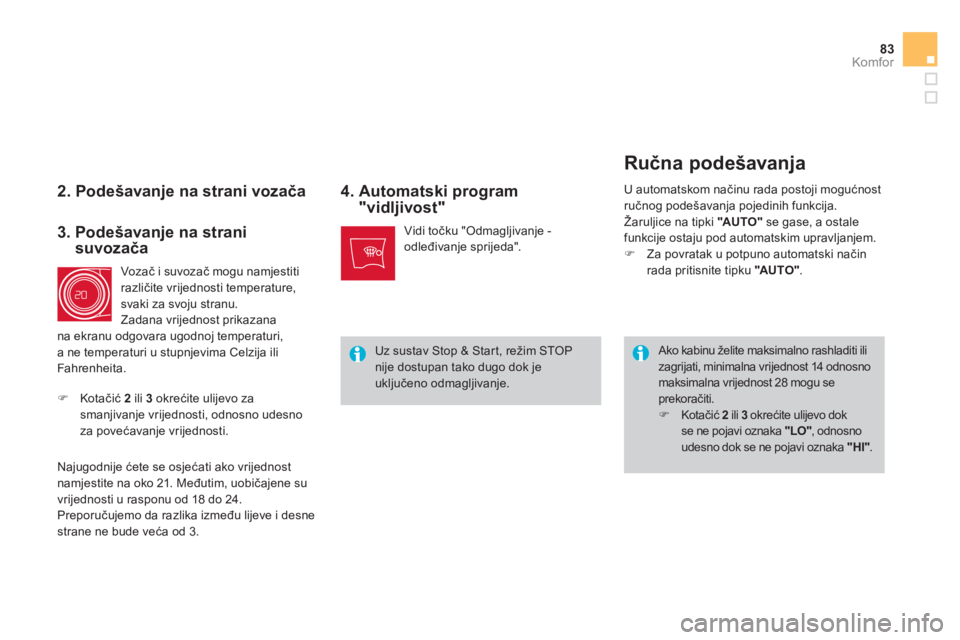

2. Podešavanje na strani vozača 4. Automatski program"vidljivost"

Ako kabinu želite maksimalno rashladiti ilizagrijati, minimalna vrijednost 14 odnosno maksimalna vrijednost 28 mogu se prekoračiti. )
Kotačić 2ili3
okrećite ulijevo dok
se ne pojavi oznaka "LO", odnosno "udesno dok se ne pojavi oznaka "HI".

Vidi točku "Odmagljivanje -odleđivanje sprijeda".

3. Podešavanje na strani
suvozača
Vozač i suvozač mogu namjestitirazličite vrijednosti temperature, svaki za svoju stranu.
Zadana vrijednost prikazana na ekranu odgovara ugodnoj temperaturi,
a ne temperaturi u stupnjevima Celzija ili Fahrenheita.
)Kotačić 2ili3 okrećite ulijevo za smanjivanje vrijednosti, odnosno udesno
za povećavan
je vrijednosti.
Na
jugodnije ćete se osjećati ako vrijednost namjestite na oko 21. Međutim, uobičajene su
vrijednosti u rasponu od 18 do 24.
Preporučujemo da razlika između lijeve i desnestrane ne bude veća od 3.


Ručna podešavanja

U automatskom načinu rada postoji mogućnost
ručnog podešavanja pojedinih funkcija.Žaruljice na tipki "AU TO "se gase, a ostale funkcije ostaju pod automatskim upravljanjem.)
Za povratak u potpuno automatski način
rada pritisnite tipku "AUTO".
Uz sustav Stop & Start, režim STOPnije dostupan tako dugo dok je uključeno odmagljivanje.

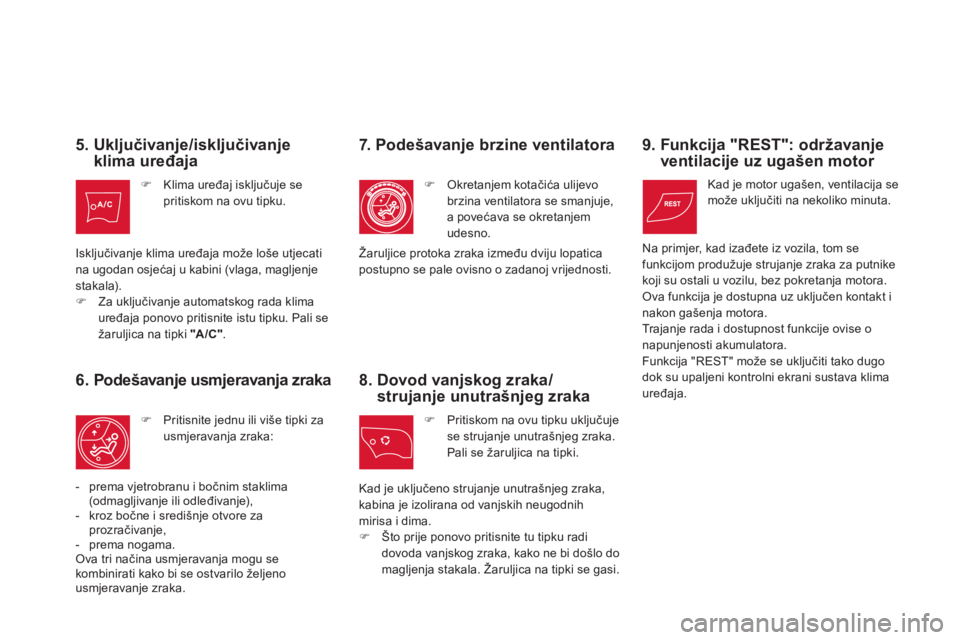

5. Uključivanje/isključivanje klima uređaja
)Klima uređaj isključuje se pritiskom na ovu tipku.
Isklju
čivanje klima uređaja može loše utjecatina ugodan osjećaj u kabini (vlaga, magljenje stakala). )Za uključivanje automatskog rada klimauređaja ponovo pritisnite istu tipku. Pali sežaruljica na tipki "A/C".
6. Podešavanje usmjeravanja zraka
)Pritisnite jednu ili više tipki za
usm
jeravanja zraka:
- prema vjetrobranu i bo
čnim staklima(odmagljivanje ili odleđivanje),
- kroz bočne i sredi

85
Komfor

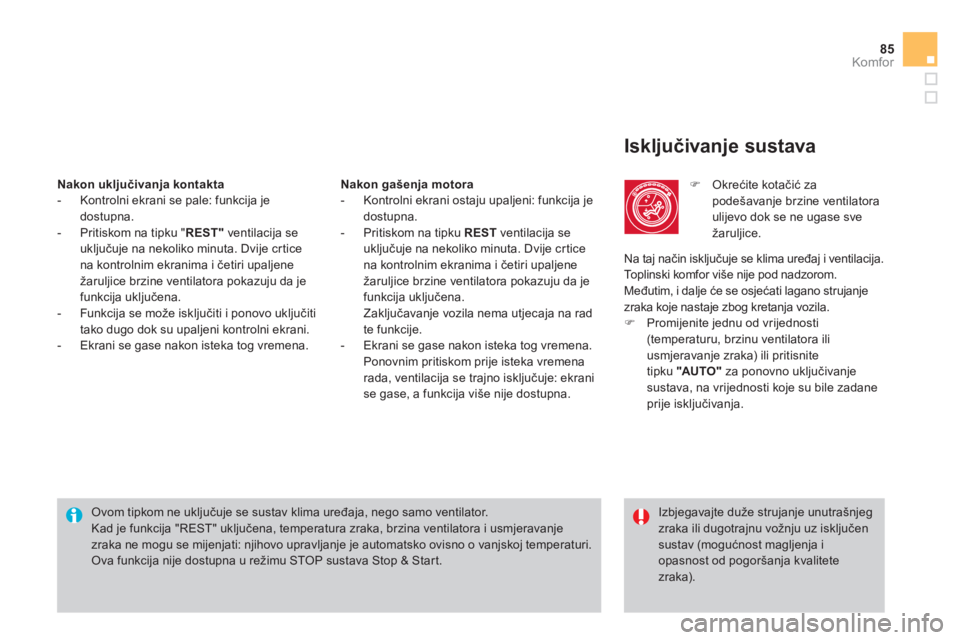

Isključivanje sustava
)
Okrećite kotačić za
podešavanje brzine ventilatora
ulijevo dok se ne ugase sve
žaruljice.
Ovom tipkom ne uključuje se sustav klima uređaja, nego samo ventilator. Kad je funkcija "REST" uključena, temperatura zraka, brzina ventilatora i usmjeravanjezraka ne mogu se mijenjati: njihovo upravljanje je automatsko ovisno o vanjskoj temperaturi.Ova funkcija nije dostupna u režimu STOP sustava Stop & Start.

Izbjegavajte duže strujanje unutrašnjeg zraka ili dugotrajnu vožnju uz isključensustav (mogućnost magljenja iopasnost od pogoršanja kvalitetezraka). Nakon ukl
jučivanja kontakta


- Kontrolni ekrani se pale: funkcija je
dostupna.

-
Pritiskom na tipku " REST"
ventilacija se
uključuje na nekoliko minuta. Dvije cr ticena kontrolnim ekranima i četiri upaljenežaruljice brzine ventilatora pokazuju da je funkcija uključena.

- Funkcija se može isključiti i ponovo uključiti
tako dugo dok su upaljeni kontrolni ekrani.

- Ekrani se gase nakon isteka tog vremena.Nakon
gašenja motora- Kontrolni ekrani ostaju upaljeni: funkcija je
dostupna.
-
Pritiskom na tipku REST
ventilacija seuključuje na nekoliko minuta. Dvije cr tice
na kontrolnim ekranima i četiri upaljene žaruljice brzine ventilatora pokazuju da jefunkcija uključena.
Zaključavanje vozila nema utjecaja na rad
te funkcije.
- Ekrani se gase nakon isteka tog vremena.
Ponovnim pritiskom prije isteka vremenarada, ventilacija se trajno isključuje: ekrani se gase, a funkcija više nije dostupna. Na ta
j način isključuje se klima uređaj i ventilacija.
Toplinski komfor više nije pod nadzorom.Međutim, i dalje će se osjećati lagano strujanje
zraka koje nastaje zbog kretanja vozila.) Promijenite jednu od vrijednosti(temperaturu, brzinu ventilatora ili
usmjeravanje zraka) ili pritisnite
tipku "AUTO"za ponovno uključivanje sustava, na vrijednosti koje su bile zadane prije isključivanja.

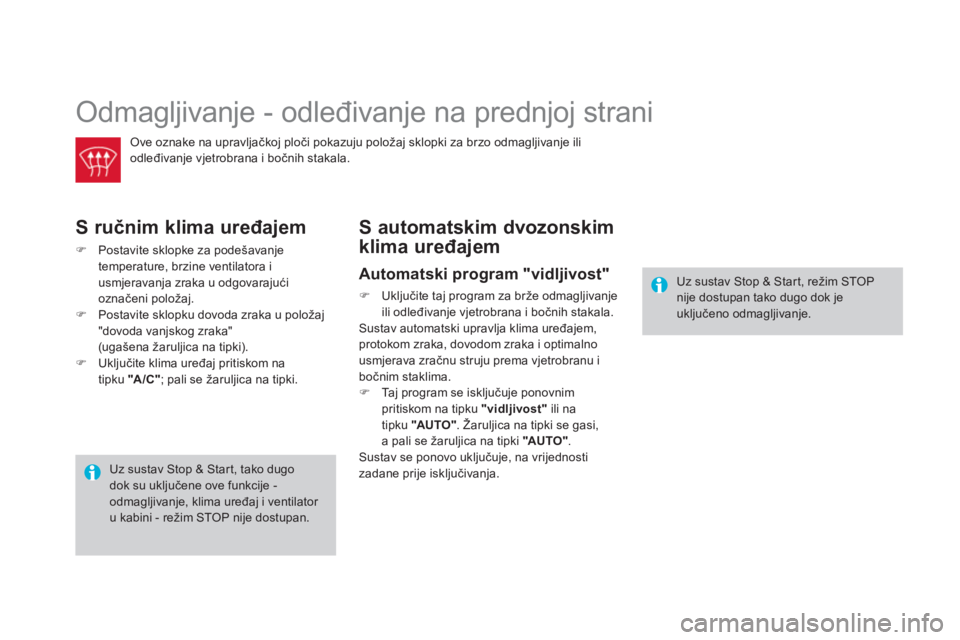

Odmagljivanje - odleđivanje na prednjoj strani
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili
odleđivan
je vjetrobrana i bočnih stakala.
S ručnim klima uređajem
)Postavite sklopke za podešavanje
temperature, brzine ventilatora i
usmjeravanja zraka u odgovarajući
označeni položaj.)Postavite sklopku dovoda zraka u položaj"dovoda vanjskog zraka" (ugašena žaruljica na tipki).)Uključite klima uređaj pritiskom na
tipku "A /C "
; pali se žaruljica na tipki.



S automatskim dvozonskim
klima uređajem


Uz sustav Stop & Start, tako dugodok su uključene ove funkcije - odmagljivanje, klima uređaj i ventilator u kabini - režim STOP nije dostupan.

Automatski program "vidljivost"
)
Uključite taj program za brže odmagljivanje
ili odleđivanje vjetrobrana i bočnih stakala.
Sustav automatski upravlja klima uređajem, protokom zraka, dovodom zraka i optimalno usmjerava zračnu struju prema vjetrobranu i bočnim staklima.)
Taj program se isključuje ponovnim
pritiskom na tipku "vidljivost"ili na
tipku "AUTO"
. Žaruljica na tipki se gasi,
a pali se žaruljica na tipki "AU TO ". Sustav se ponovo uključuje, na vrijednosti zadane prije isključivanja.

Uz sustav Stop & Start, režim STOP nije dostupan tako dugo dok jeuključeno odmagljivanje.

87
Komfor

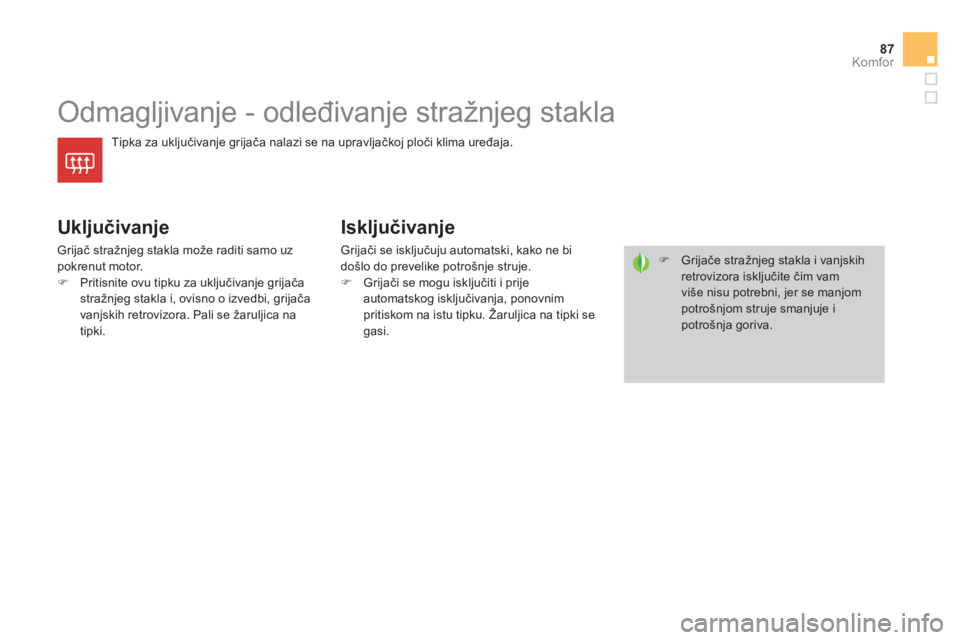

Odmagljivanje - odleđivanje stražnjeg stakla
Tipka za uključivanje grijača nalazi se na upravljačkoj ploči klima uređaja.


Uključivanje

Grijač stražnjeg stakla može raditi samo uzpokrenut motor.)Pritisnite ovu tipku za uključivanje grijača stražnjeg stakla i, ovisno o izvedbi, grijača
vanjskih retrovizora. Pali se žaruljica na
tipki.

Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje. ) Grijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki se gasi.
)
Grijače stražnjeg stakla i vanjskih retrovizora isključite čim vamvi

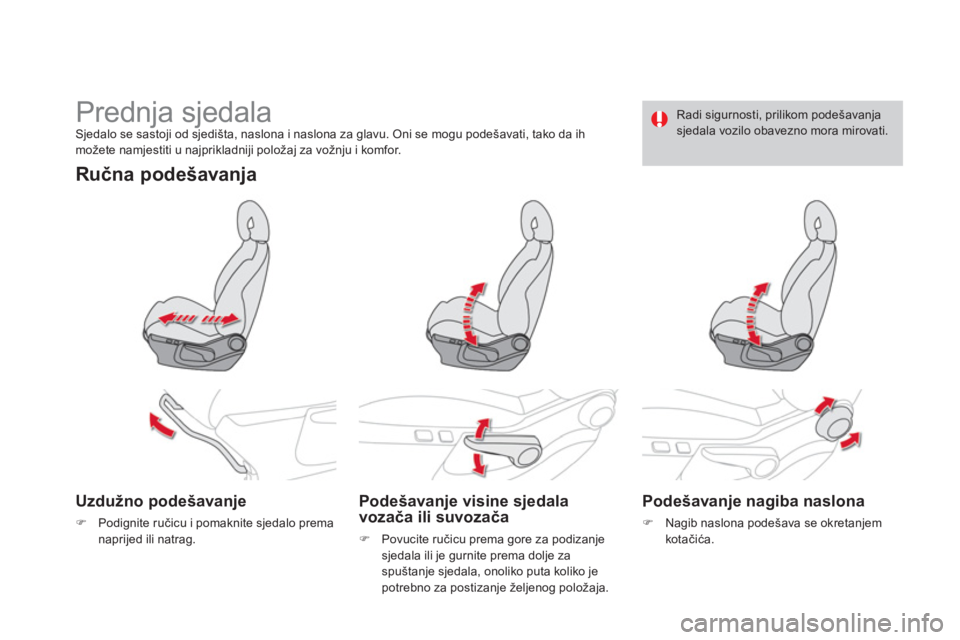

Prednja sjedala Sjedalo se sastoji od sjedišta, naslona i naslona za glavu. Oni se mogu podešavati, tako da ih možete namjestiti u najprikladniji položaj za vožnju i komfor.
Ručna podešavanja
Uzdužno podešavanje
)Podignite ručicu i pomaknite sjedalo prema naprijed ili natrag.


Podešavanje visine sjedala vozača ili suvozača
)
Povucite ručicu prema gore za podizanje sjedala ili je gurnite prema dolje za spu
