259Informacje praktyczne
)
Ustawić podnośnik 2
pod samochodem
pod jednym z dwóch miejsc z przodu A
lub
z tyłu B
, jak najbliżej zmienianego koła.
)
Rozłożyć podnośnik 2
do momentu
zetknięcia się podstawy z podłożem.
Upewnić się, że oś podstawy podnośnika
znajduje się na środku miejsca A
lub B
.
)
Podnieść samochód do momentu
uzyskania wystarczającej przestrzeni
między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nieprzebitego).
)
Odkręcić śruby i odłożyć je w czyste
miejsce.
)
Zdjąć koło.
Page 262 of 431
Montaż koła
Mocowanie koła
zapasowego na feldze
stalowej albo typu
"dojazdowego"
Jeżeli samochód wyposażony jest w
felgi aluminiowe, jest rzeczą normalną,
że przy dokręcaniu śrub przy
zakładaniu koła nakładki nie dotykają
felgi stalowej albo typu "dojazdowego".
Przytrzymanie koła odbywa się
poprzez stożkową powierzchnię
dociskową każdej śruby.
Lista operacji
)
Założyć koło na piastę.
)
Przykręcić śruby ręką.
)
Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1
,
wyposażonego w tuleję
antykradzieżową 4
.
)
Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1
.
Po zmianie koła
Aby odpowiednio schować koło w
bagażniku, należy zdjąć najpierw
środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego", nie
przekraczać prędkości 80 km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej założyć.
Page 263 of 431
261Informacje praktyczne
)

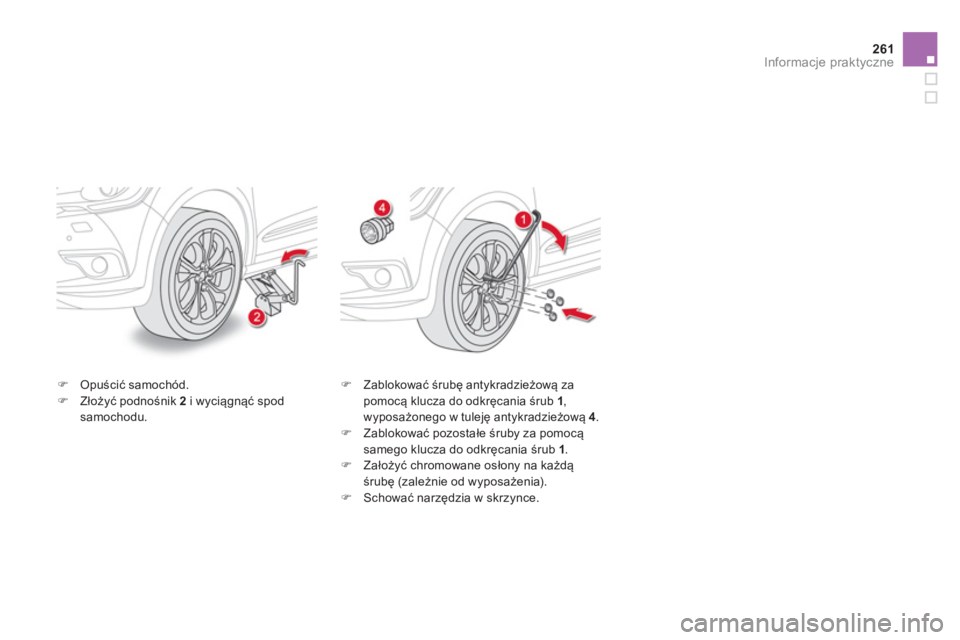

Opuścić samochód.
)
Złożyć podnośnik 2
i wyciągnąć spod
samochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1
,
wyposażonego w tuleję antykradzieżową 4
.
)
Zablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1
.
)
Założyć chromowane osłony na każdą
śrubę (zależnie od wyposażenia).
)
Schować narzędzia w skrzynce.
Page 264 of 431
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe poprawiają właściwości trakcyjne pojazdu, jak również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w sieci CITROËN
lub w warsztacie specjalistycznym.
Wskazówki dotyczące zakładania
łańcuchów
)
W przypadku konieczności założenia
łańcuchów na trasie, zatrzymać samochód
na płaskiej powierzchni na poboczu.
)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód nie przesuwał się.
)
Założyć łańcuchy zgodnie z instrukcjami
producenta.
)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.
)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Unikać jazdy po odśnieżonych drogach,
aby nie uszkodzić opon samochodu
ani jezdni. Zaleca się założ
yć łańcuchy
przed wyjazdem na płaskim i suchym
podłożu. Jeżeli samochód posiada felgi
ze stopu aluminium sprawdzić, czy
żadna część łańcucha lub mocowań
nie styka się z felgą.
Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości
jazdy z założonymi łańcuchami
śniegowymi.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe:
Wymiary
oryginalnych
opon Maks. wielkość
ogniwa
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19
nie można zakładać łańcuchów
Page 265 of 431
263Informacje praktyczne
Wymiana żarówki
Reflektory wyposażone są w szyby
z poliwęglanu, pokryte lakierem
ochronnym:
)
nie należy ich czyścić
suchą lub ostrą ściereczką
ani detergentem, czy
rozpuszczalnikiem,
)
używać gąbki i wody z mydłem lub
środka o obojętnym pH,
)
w przypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek, Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia się).
)
Nie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających wł
ókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek
typu anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych
(D1S-35W) musi być wykonana w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku żarówek z cokołem
bagnetowym typu H1, H7... należy
zachować ich ustawienie, aby zapewnić
lepszą jakość oświetlenia.
Page 266 of 431

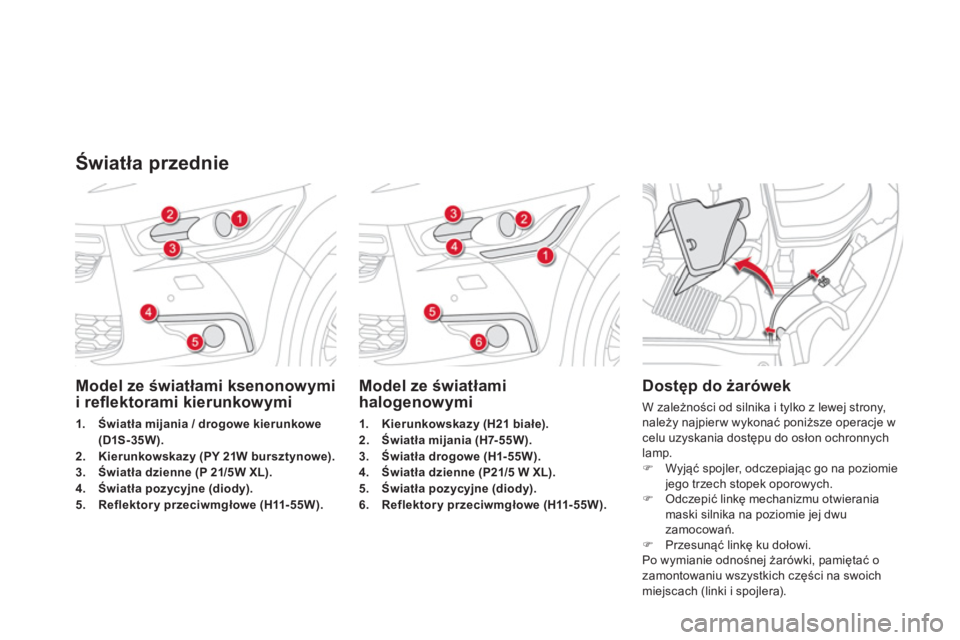

Model ze światłami ksenonowymi
i refl ektorami kierunkowymi
1.
Światła mijania / drogowe kierunkowe
(D1S-35W).
2.
Kierunkowskazy (PY 21W bursztynowe).
3.
Światła dzienne (P 21/5W XL).
4.
Światła pozycyjne (diody).
5.
Reflektory przeciwmgłowe (H11-55W).
Model ze światłami
halogenowymi
1.
Kierunkowskazy (H21 białe).
2.
Światła mijania (H7- 55W).
3.
Światła drogowe (H1- 55W).
4.
Światła dzienne (P21/5 W XL).
5.
Światła pozycyjne (diody).
6.
Reflektory przeciwmgłowe (H11-55W).
Dostęp do żarówek
W zależności od silnika i tylko z lewej strony,
należy najpierw wykonać poniższe operacje w
celu uzyskania dostępu do osłon ochronnych
lamp.
)
Wyjąć spojler, odczepiając go na poziomie
jego trzech stopek oporowych.
)
Odczepić linkę mechanizmu otwierania
maski silnika na poziomie jej dwu
zamocowań.
)
Przesunąć linkę ku dołowi.
Po wymianie odnośnej żarówki, pamiętać o
zamontowaniu wszystkich części na swoich
miejscach (linki i spojlera).
Światła przednie
Page 267 of 431
265Informacje praktyczne
Wymiana żarówek świateł
mijania (wyłącznie w modelu ze
światłami halogenowymi)
)
Zdjąć ochronną pokrywę pociągając za
występ.
)
Odłączyć złącze żarówki.
)
Rozsunąć sprężyny, aby odblokować
żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana żarówki
kierunkowskazu
Przy montażu, starannie zamknąć
pokrywę, aby zapewnić szczelność
reflektorów.
Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze. Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej z
żarówek z odpowiedniej strony.
Model ze światłami ksenonow ymi
)
Zdjąć osłonę ochronną pociągając za
języczek.
)
Odłączyć złącze od żarówki.
)
Rozsunąć sprężyny, aby uwolnić żarówkę.
)
Wyjąć żarówkę i wymienić ją.
Aby zamontować, wykonać opisane czynnoś
ci
w odwrotnej kolejności.
Model ze światłami halogenowymi
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Pociągnąć żarówkę i wymienić na nową.
Przy montażu, postępować w odwrotnej
kolejności.
Page 268 of 431

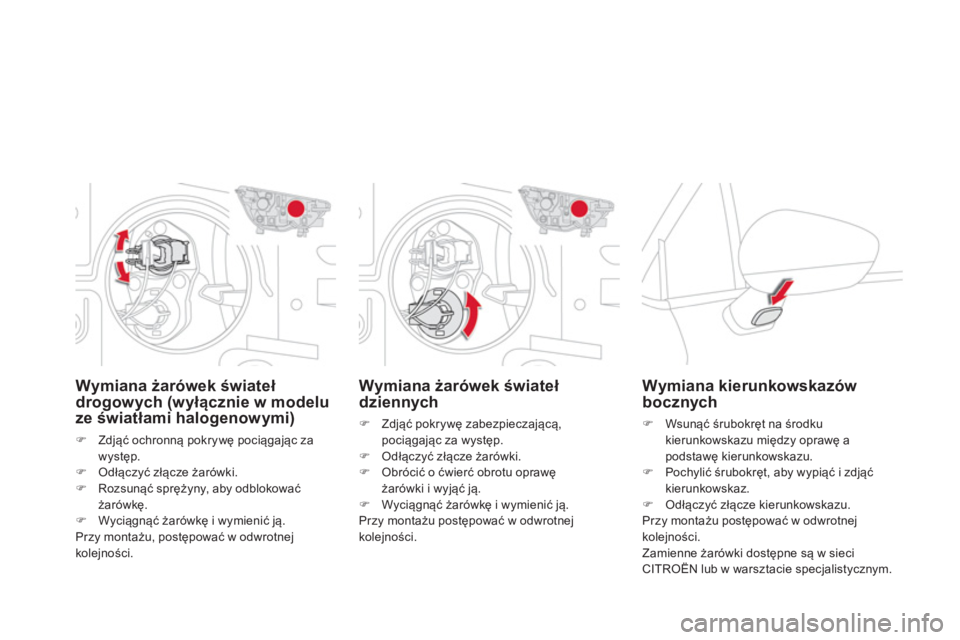

Wymiana żarówek świateł
dziennych
)
Zdjąć pokrywę zabezpieczającą,
pociągając za występ.
)
Odłączyć złącze żarówki.
)
Obrócić o ćwierć obrotu oprawę
żarówki i wyjąć ją.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
drogowych (wyłącznie w modelu
ze światłami halogenowymi)
)
Zdjąć ochronną pokrywę pociągając za
występ.
)
Odłączyć złącze żarówki.
)
Rozsunąć sprężyny, aby odblokować
żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana kierunkowskazów
bocznych
)
Wsunąć śrubokręt na środku
kierunkowskazu między oprawę a
podstawę kierunkowskazu.
)
Pochylić śrubokręt, aby wypiąć i zdjąć
kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w sieci
CITROËN lub w warsztacie specjalistycznym.
Page 269 of 431
267Informacje praktyczne
Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj żarówek diodowych,
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana prowadnic świateł /
żarówek świateł pozycyjnych
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana żarówek refl ektorów
przeciwmgłowych
)
Włożyć płaski wkrętak w otwór nakładki
ozdobnej.
)
Pociągnąć, używając wkrętaka jak dźwigni,
aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania
pozostaje przymocowany do nakładki).
)
Wykręcić dwie śruby mocujące moduł i
wyjąć go z gniazda.
)
Odłączyć złącze oprawy żarówki.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Wyjąć i wymienić żarówkę.
Przy montażu, postępować w odwrotnej
kolejności.
Informacje na temat wymiany żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Page 270 of 431

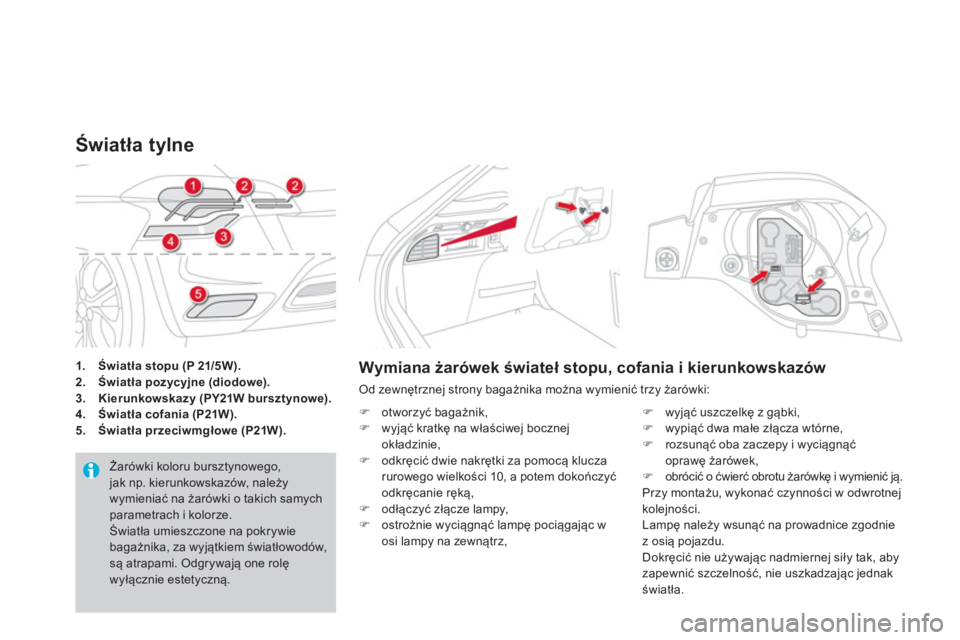

1.
Światła stopu (P 21/5W).
2.
Światła pozycyjne (diodowe).
3.
Kierunkowskazy (PY21W bursztynowe)
.
4.
Światła cofania (P21W).
5.
Światła przeciwmgłowe (P21W).
Światła tylne
Żarówki koloru bursztynowego,
jak np. kierunkowskazów, należy
wymieniać na żarówki o takich samych
parametrach i kolorze.
Światła umieszczone na pokrywie
bagażnika, za wyjątkiem światłowodów,
są atrapami. Odgrywają one rolę
wyłącznie estetyczną.
Wymiana żarówek świateł stopu, cofania i kierunkowskazów
Od zewnętrznej strony bagażnika można wymienić trzy żarówki:
)
otworzyć bagażnik,
)
wyjąć kratkę na właściwej bocznej
okładzinie,
)
odkręcić dwie nakrętki za pomocą klucza
rurowego wielkości 10, a potem dokończyć
odkręcanie ręką,
)
odłączyć złącze lampy,
)
ostrożnie wyciągnąć lampę pociągając w
osi lampy na zewnątrz,
)
wyjąć uszczelkę z gąbki,
)
wypiąć dwa małe złą
cza wtórne,
)
rozsunąć oba zaczepy i wyciągnąć
oprawę żarówek,
)
obrócić o ćwierć obrotu żarówkę i wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Lampę należy wsunąć na prowadnice zgodnie
z osią pojazdu.
Dokręcić nie używając nadmiernej siły tak, aby
zapewnić szczelność, nie uszkadzając jednak
światła.
