CITROEN DS4 2014 Lietošanas Instrukcija (in Latvian)

259Praktiskā informācija




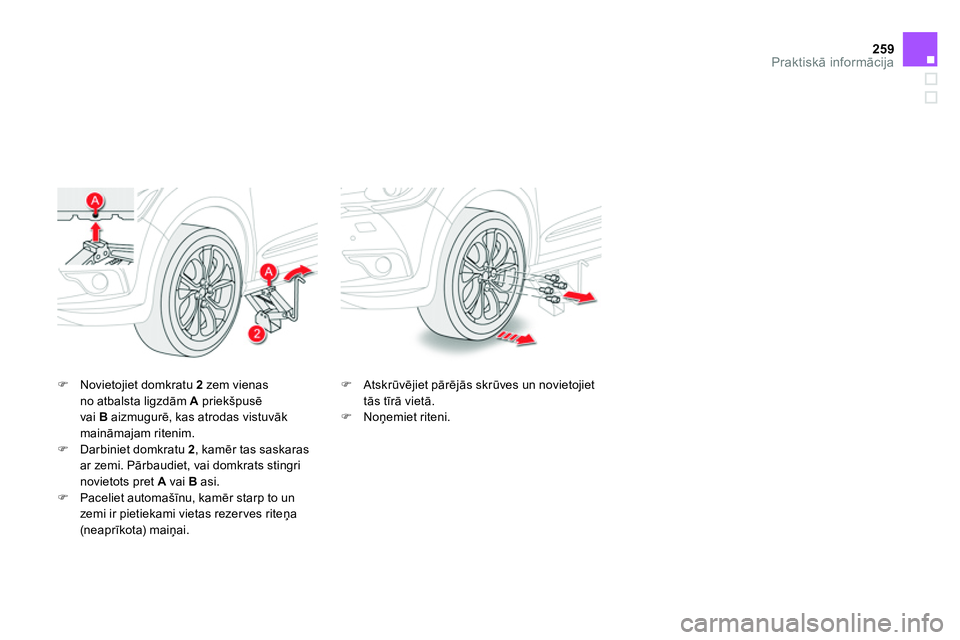

Novietojiet domkratu 2
zem vienas
no atbalsta ligzdām A
priekšpusē
vai B
aizmugurē, kas atrodas vistuvāk
maināmajam ritenim.


Darbiniet domkratu 2
, kamēr tas saskaras
ar zemi. Pārbaudiet, vai domkrats stingri
novietots pret A
vai B
asi.


Paceliet automašīnu, kamēr starp to un
zemi ir pietiekami vietas rezerves riteņa
(neaprīkota) maiņai.

Atskrūvējiet pārējās skrūves un novietojiet
tās tīrā vietā.


Noņemiet riteni.

Riteņa uzlikšana


Metāla vai mazizmēra
rezerves riteņa uzstādīšana

Ja jūsu automašīna aprīkota ar
vieglmetāla riteņu diskiem, tas ir pilnīgi
normāli, ka, uzstādot atpakaļ riteni,
pievelkot skrūves, blīves nesaskaras ar
metāla vai mazizmēra rezer ves riteni.
Ritenis nostiprinās, nospiežot uz katras
skrūves koniskā gala.


Darbību saraksts




Uzstādiet riteni uz ass.


Ar roku pieskrūvējiet skrūves.


Viegli pievelciet drošības skrūvi, izmantojot
riteņa atslēgu 1
, kas aprīkota ar rīku
pretaizdzīšanas skrūvju uzskrūvēšanai 4
.


Viegli pievelciet citas skrūves, izmantojot
riteņa atslēgu 1
.


Pēc riteņa maiņas

Lai kārtīgi ievietotu bojāto riteni
bagāžas nodalījumā, pavelciet uz āru
centrālo stiprinājumu.
Izmantojot mazizmēra rezer ves riteni,
nepārsniedziet ātrumu, kas lielāks par
80 km/h.
Iespējami ātri pārbaudiet rezerves
riteņa stiprinājumu un skrūvju
spriegojumu CITROËN pārstāvniecībā
vaikvalificētā remontdarbnīcā.
Iespējami ātri salabojiet bojāto riteni un
uzstādiet to atpakaļ.

261Praktiskā informācija




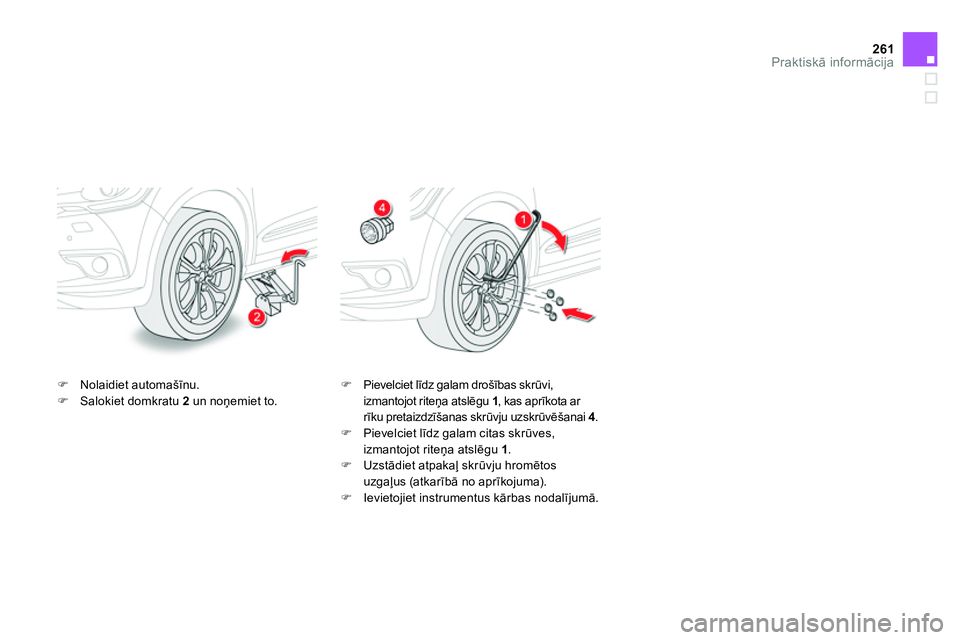

Nolaidiet automašīnu.


Salokiet domkratu 2
un noņemiet to.

Pievelciet līdz galam drošības skrūvi,
izmantojot riteņa atslēgu 1
, kas aprīkota ar
rīku pretaizdzīšanas skrūvju uzskrūvēšanai 4
.


Pievelciet līdz galam citas skrūves,
izmantojot riteņa atslēgu 1
.


Uzstādiet atpakaļ skrūvju hromētos
uzgaļus (atkarībā no aprīkojuma).


Ievietojiet instrumentus kārbas nodalījumā.

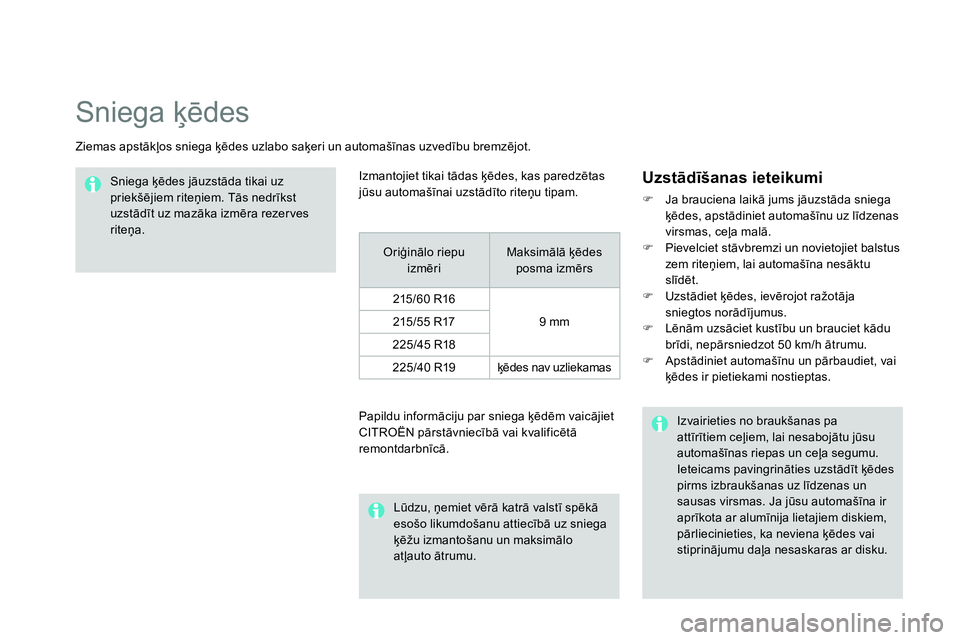

Sniega ķēdes


Ziemas apstākļos sniega ķēdes uzlabo saķeri un automašīnas uzvedību bremzējot.

Sniega ķēdes jāuzstāda tikai uz
priekšējiem riteņiem. Tās nedrīkst
uzstādīt uz mazāka izmēra rezerves
riteņa.
Papildu informāciju par sniega ķēdēm vaicājiet
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.



Uzstādīšanas ieteikumi




Ja brauciena laikā jums jāuzstāda sniega
ķēdes, apstādiniet automašīnu uz līdzenas
virsmas, ceļa malā.


Pievelciet stāvbremzi un novietojiet balstus
zem riteņiem, lai automašīna nesāktu
slīdēt.


Uzstādiet ķēdes, ievērojot ražotāja
sniegtos norādījumus.


Lēnām uzsāciet kustību un brauciet kādu
brīdi, nepārsniedzot 50 km/h ātrumu.


Apstādiniet automašīnu un pārbaudiet, vai
ķēdes ir pietiekami nostieptas.


Izvairieties no braukšanas pa
attīrītiem ceļiem, lai nesabojātu jūsu
automašī
nas riepas un ceļa segumu.
Ieteicams pavingrināties uzstādīt ķēdes
pirms izbraukšanas uz līdzenas un
sausas virsmas. Ja jūsu automašīna ir
aprīkota ar alumīnija lietajiem diskiem,
pārliecinieties, ka neviena ķēdes vai
stiprinājumu daļa nesaskaras ar disku.

Lūdzu, ņemiet vērā katrā valstī spēkā
esošo likumdošanu attiecībā uz sniega
ķēžu izmantošanu un maksimālo
atļauto ātrumu.

Izmantojiet tikai tādas ķēdes, kas paredzētas
jūsu automašīnai uzstādīto riteņu tipam.
Oriģinālo riepu
izmēri Maksimāl
ā ķēdes
posma izmērs
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19 ķēdes nav uzliekamas

263Praktiskā informācija

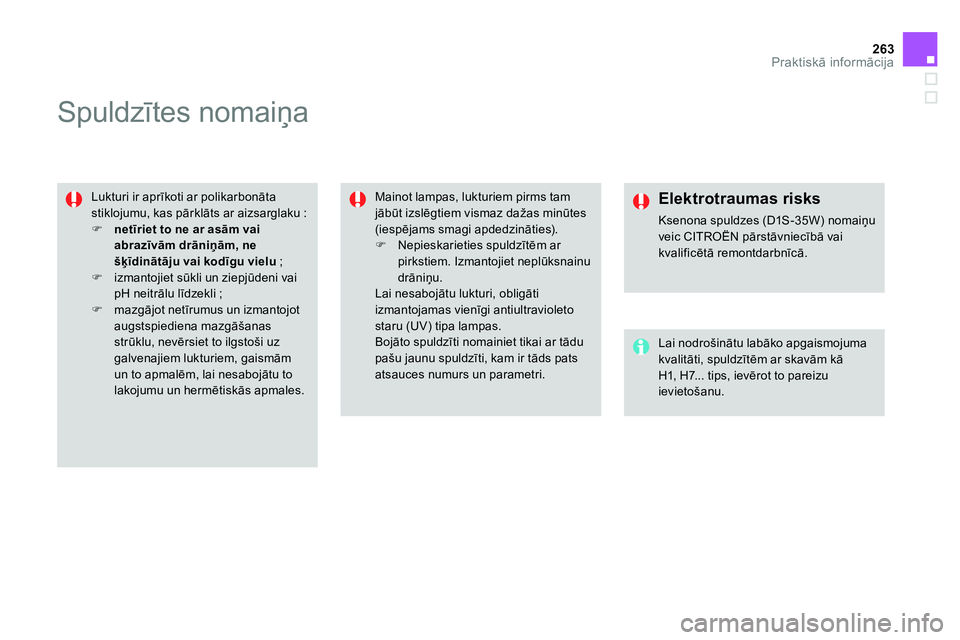

Spuldzītes nomaiņa


Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku :



netīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu
;


izmantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli ;


mazgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales. Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vismaz dažas minūtes
(iespējams smagi apdedzināties).



Nepieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.




Elektrotraumas risks

Ksenona spuldzes (D1S-35W) nomaiņu
veic CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Lai nodrošinātu labāko apgaismojuma
kvalitāti, spuldzītēm ar skavām kā
H1, H7... tips, ievērot to pareizu
ievietošanu.

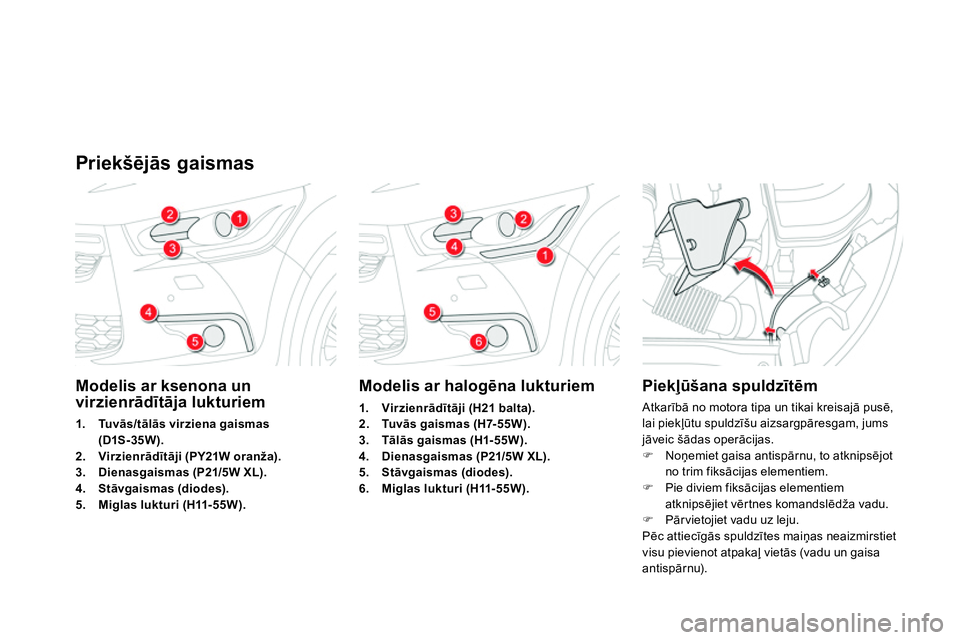

Modelis ar ksenona un
virzienrādītāja lukturiem



1.
Tu vās/tālās virziena gaismas
(D1S-35W).


2.
Virzienrādītāji (PY21W oranža).


3.
Dienasgaismas (P21/5W XL).


4.
Stāvgaismas

(di

odes).


5.
Miglas lukturi (H11- 55W).











Modelis ar halogēna lukturiem



1.
Virzienrādītāji (H21 balta).


2.
Tu vās gaismas (H7- 55W).


3.
Tālās gaismas (H1- 55W).


4.
Dienasgaismas (P21/5W XL).


5.
Stāvgaismas (diodes).


6.
Miglas lukturi (H11- 55W).





Piekļūšana spuldzītēm

Atkarībā no motora tipa un tikai kreisajā pusē,
lai piekļūtu spuldzīšu aizsargpāresgam, jums
jāveic šādas operācijas.



Noņemiet gaisa antispārnu, to atknipsējot
no trim fiksācijas elementiem.


Pie diviem fiksācijas elementiem
atknipsējiet vērtnes komandslēdža vadu.


Pārvietojiet vadu uz leju.
Pēc attiecīgās spuldzītes maiņas neaizmirstiet
visu pievienot atpakaļ vietās (vadu un gaisa
antispārnu).


Priekšējās gaismas

265Praktiskā informācija

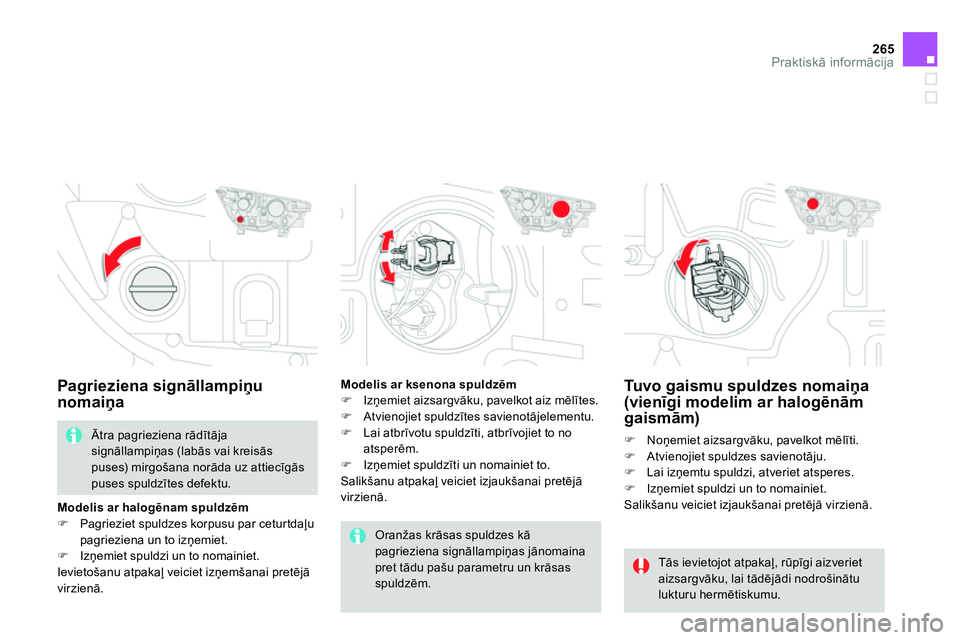

Tuvo gaismu spuldzes nomaiņa
(vienīgi modelim ar halogēnām
gaismām)




Noņemiet aizsargvāku, pavelkot mēlīti.


Atvienojiet spuldzes savienotāju.


Lai izņemtu spuldzi, atveriet atsperes.


Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.














Pagrieziena signāllampiņu
nomaiņa

Tās ievietojot atpakaļ, rūpīgi aizveriet
aizsargvāku, lai tādējādi nodrošinātu
lukturu hermētiskumu.
Oranžas krāsas spuldzes kā
pagrieziena signāllampiņas jānomaina
pret tādu pašu parametru un krāsas
spuldzēm. Ātra pagrieziena rādītāja
signāllampiņas (labās vai kreisās
puses) mirgošana norāda uz attiecīgās
puses spuldzītes defektu.
Modelis ar ksenona spuldzēm




Izņemiet aizsargvāku, pavelkot aiz mēlītes.


Atvienojiet spuldzītes savienotājelementu.


Lai atbrīvotu spuldz
īti, atbrīvojiet to no
atsperēm.


Izņemiet spuldzīti un nomainiet to.
Salikšanu atpakaļ veiciet izjaukšanai pretējā
virzienā.

Modelis ar halogēnam spuldzēm




Pagrieziet spuldzes korpusu par ceturtdaļu
pagrieziena un to izņemiet.


Izņemiet spuldzi un to nomainiet.
Ievietošanu atpakaļ veiciet izņemšanai pretējā
virzienā.

Dienas spuldžu maiņa




Noņemiet aizsargvāku, pavelkot mēlīti.


Atvienojiet spuldzes savienotāju.


Lai izņemtu spuldzi, saspiediet atsperes.


Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.

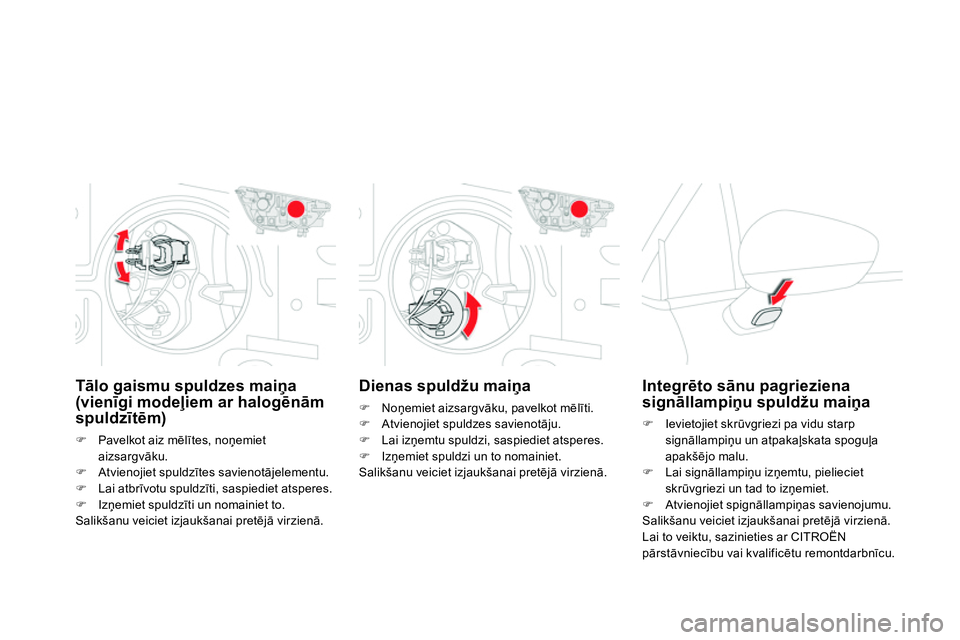

Tālo gaismu spuldzes maiņa
(vienīgi modeļiem ar halogēnām
spuldzītēm)




Pavelkot aiz mēlītes, noņemiet
aizsargvāku.


Atvienojiet spuldzītes savienotājelementu.


Lai atbrīvotu spuldzīti, saspiediet atsperes.


Izņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā.












Integrēto sānu pagrieziena
signāllampiņu spuldžu maiņa




Ievietojiet skrūvgriezi pa vidu starp
signāllampiņu un atpakaļskata spoguļa
apakšējo malu.


Lai signāllampiņu izņemtu, pielieciet
skrūvgriezi un tad to izņemiet.


Atvienojiet spignāllampiņas savienojumu.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Lai to veiktu, sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu.

267Praktiskā informācija








Sānu apgaismojuma lampiņu
maiņa

Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.



Apgaismojuma apmaļu/
stāvgaismu lampiņu maiņa

Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.








Miglas lukturu spuldžu maiņa




Dekoratīvās uzlikas caurumā ievietojiet
plakanu skrūvgriezi.


Lai atknipsētu bufera dekoratīvo uzliku,
pavelciet uz augšu (novietošanas
palīgierīces sensors paliek stingri turoties
dekoratīvajā uzlikā).


Izņemiet abas moduļa fiksācijas skrūves
un izņemiet to no savas vietas.


Atvienojiet spuldzes pamatnes savienotāju.


Pagrieziet spuldzes pamatni par ceturtdaļu
pagrieziena un to izņemiet.


Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Par šo spuldžu nomaiņu varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

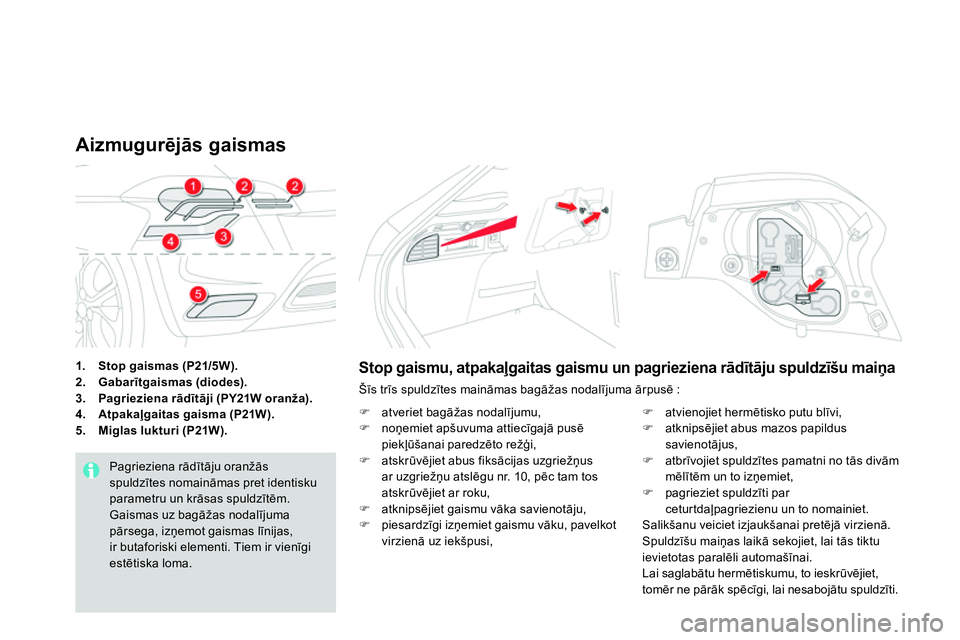

1.
Stop gaismas (P21/5W).


2.
Gabarītgaismas

(diodes).


3.
Pagrieziena rādītāji (PY21W oranža)

.


4.
Atpakaļgaitas gaisma (P21W).


5.
Miglas lukturi (P21W).





























Aizmugurējās gaismas

Pagrieziena rādītāju oranžās
spuldzītes nomaināmas pret identisku
parametru un krāsas spuldzītēm.
Gaismas uz bagāžas nodalījuma
pārsega, izņemot gaismas līnijas,
ir butaforiski elementi. Tiem ir vienīgi
estētiska loma.


Stop gaismu, atpakaļgaitas gaismu un pagrieziena rādītāju spuldzīšu maiņa

Šīs trīs spuldzītes maināmas bagāžas nodalījuma ārpusē :



atveriet bagāžas nodalījumu,


noņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto režģi,


atskrūvējiet abus fiksācijas uzgriežņus
ar uzgriežņu atslēgu nr. 10, pēc tam tos
atskrūvējiet ar roku,


atknipsējiet gaismu vāka savienotāju,


piesardzīgi izņemiet gaismu vāku, pavelkot
virzienā uz iekšpusi,

atvienojiet hermētisko putu blīvi,


atknipsējiet abus mazos papildus
savienotājus,



atbrīvojiet spuldzītes pamatni no tās divām
mēlītēm un to izņemiet,


pagrieziet spuldzīti par
ceturtdaļpagriezienu un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Spuldzīšu maiņas laikā sekojiet, lai tās tiktu
ievietotas paralēli automašīnai.
Lai saglabātu hermētiskumu, to ieskrūvējiet,
tomēr ne pārāk spēcīgi, lai nesabojātu spuldzīti.
