Page 271 of 431

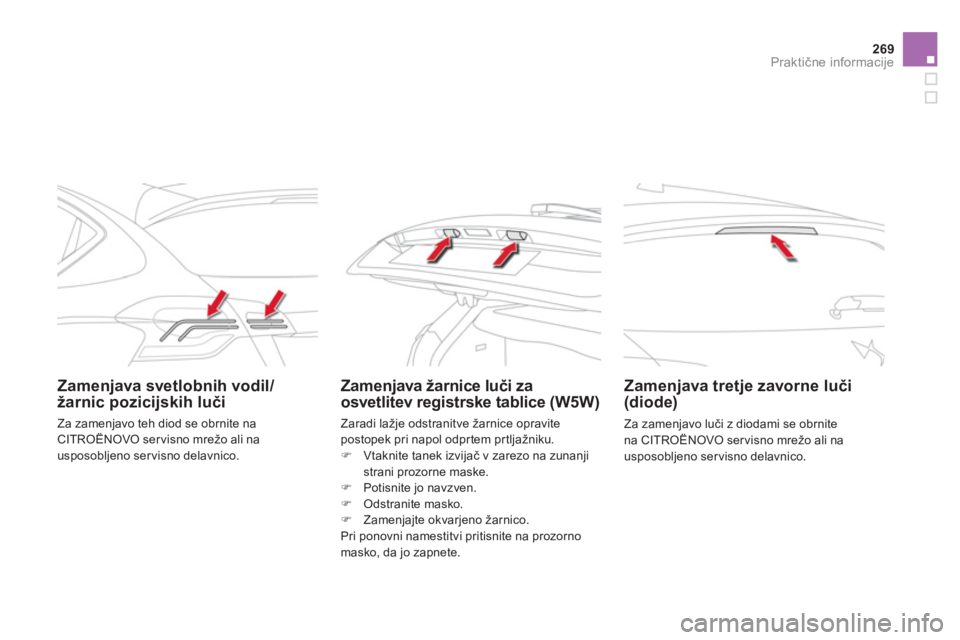

269Praktične informacije
Zamenjava svetlobnih vodil/
žarnic pozicijskih luči
Zamenjava žarnice luči za
osvetlitev registrske tablice (W5W)
Zamenjava tretje zavorne luči
(diode)
Za zamenjavo luči z diodami se obrnite
na CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Za zamenjavo teh diod se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico. Zaradi lažje odstranitve žarnice opravite
postopek pri napol odprtem prtljažniku.
)
Vtaknite tanek izvijač v zarezo na zunanji
strani prozorne maske.
)
Potisnite jo navzven.
)
Odstranite masko.
)
Zamenjajte okvarjeno žarnico.
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete.
Page 272 of 431
Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
Dostop:
)
Odpnite pokrov, tako da povlečete najprej
njegov zgornji desni del, nato pa še levega.
)
Pokrov do konca izvlecite in ga zavrtite.
Dostop do orodja
)
Snemite nosilec na hrbtni strani pokrova,
na katerem so pritrjene klešče.
Zamenjava sprednjih meglenk
Žarnice sprednjih meglenk je treba zamenjati z
zunanje strani zadnjega odbijača:
)
z roko sezite pod odbijač,
)
nosilec žarnice zavrtite za četrt
vrtljaja in ga izvlecite,
)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Pazite, da se ne dotaknete izpušnega
lonca, saj obstaja velika nevarnost
opeklin, če želite žarnico zamenjati že
nekaj minut po izključitvi kontakta.
Page 273 of 431
271Praktične informacije
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
CITROËNOVI ser visni mreži ali v
usposobljeni servisni delavnici.
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.

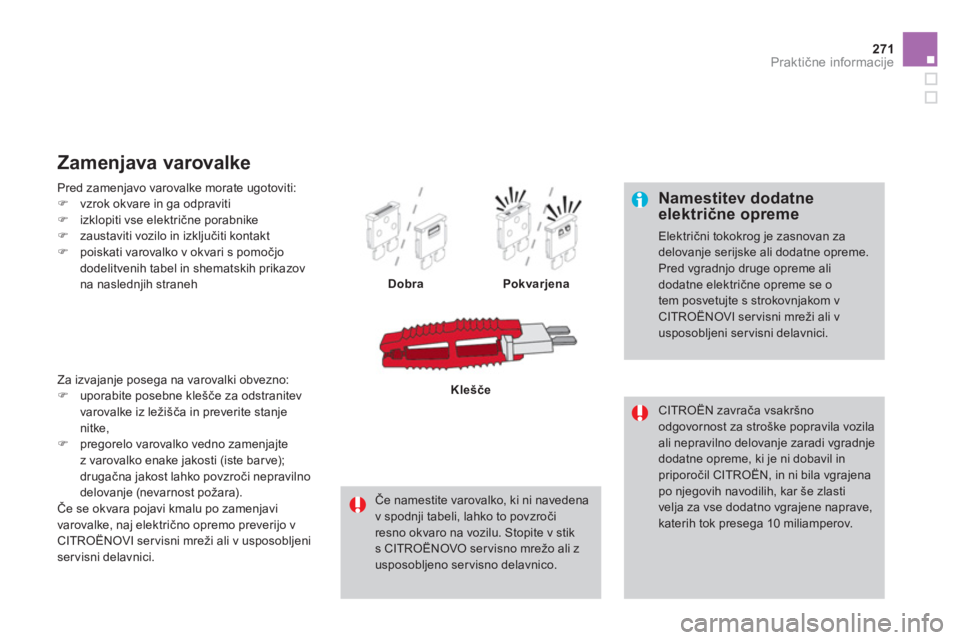

Pred zamenjavo varovalke morate ugotoviti:
)
vzrok okvare in ga odpraviti
)
izklopiti vse električne porabnike
)
zaustaviti vozilo in izključiti kontakt
)
poiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
Dobra
Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO ser visno mrežo ali z
usposobljeno servisno delavnico.
Klešče
Za izvajanje posega na varovalki obvezno:
)
uporabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
)
pregorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
CITROËNOVI ser visni mreži ali v usposobljeni
servisni delavnici.
Page 274 of 431

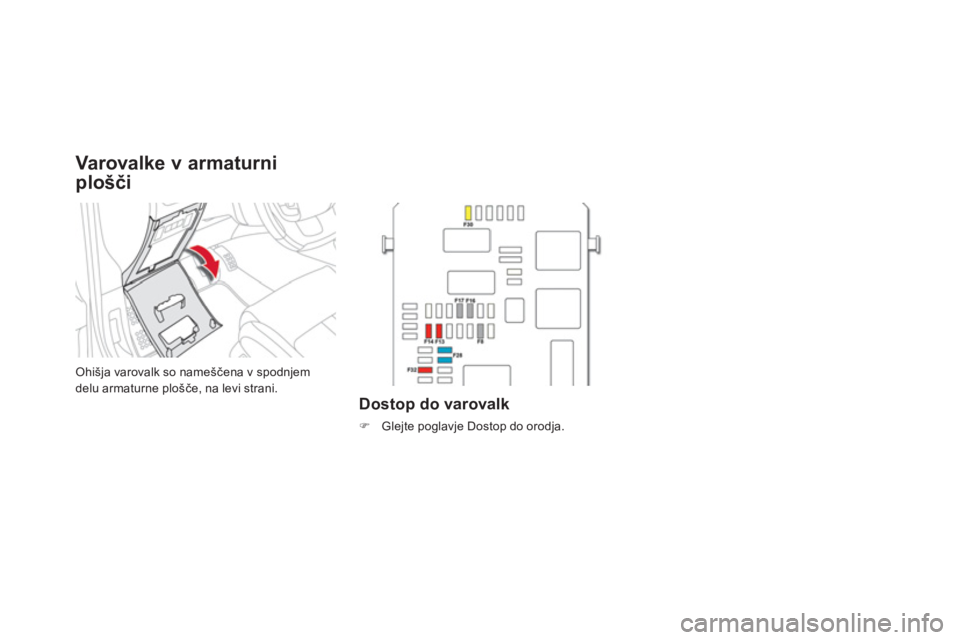

Varovalke v armaturni
plošči
Ohišja varovalk so nameščena v spodnjem
delu armaturne plošče, na levi strani.
Dostop do varovalk
)
Glejte poglavje Dostop do orodja.
Page 275 of 431
273Praktične informacije

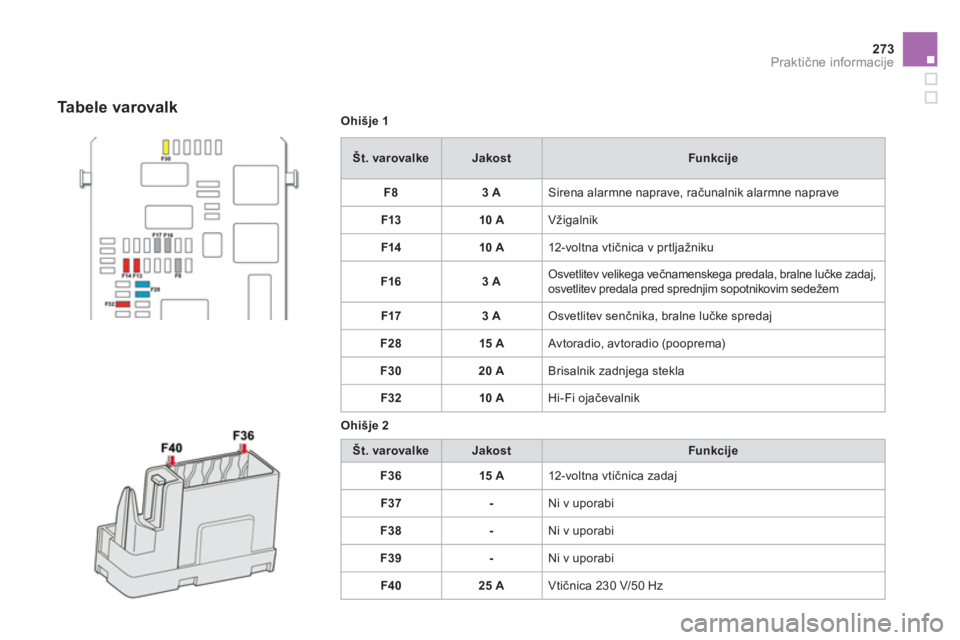

Ohišje 1
Št. varovalke
Jakost
Funkcije
F8
3 A
Sirena alarmne naprave, računalnik alarmne naprave
F13
10 A
Vžigalnik
F14
10 A
12-voltna vtičnica v prtljažniku
F16
3 A
Osvetlitev velikega večnamenskega predala, bralne lučke zadaj,
osvetlitev predala pred sprednjim sopotnikovim sedežem
F17
3 A
Osvetlitev senčnika, bralne lučke spredaj
F28
15 A
Avtoradio, avtoradio (pooprema)
F30
20 A
Brisalnik zadnjega stekla
F32
10 A
Hi-Fi ojačevalnik
Ohišje 2
Št. varovalke
Jakost
Funkcije
F36
15 A
12-voltna vtičnica zadaj
F37
-
Ni v uporabi
F38
-
Ni v uporabi
F39
-
Ni v uporabi
F40
25 A
Vtičnica 230 V/50 Hz
Tabele varovalk
Page 276 of 431

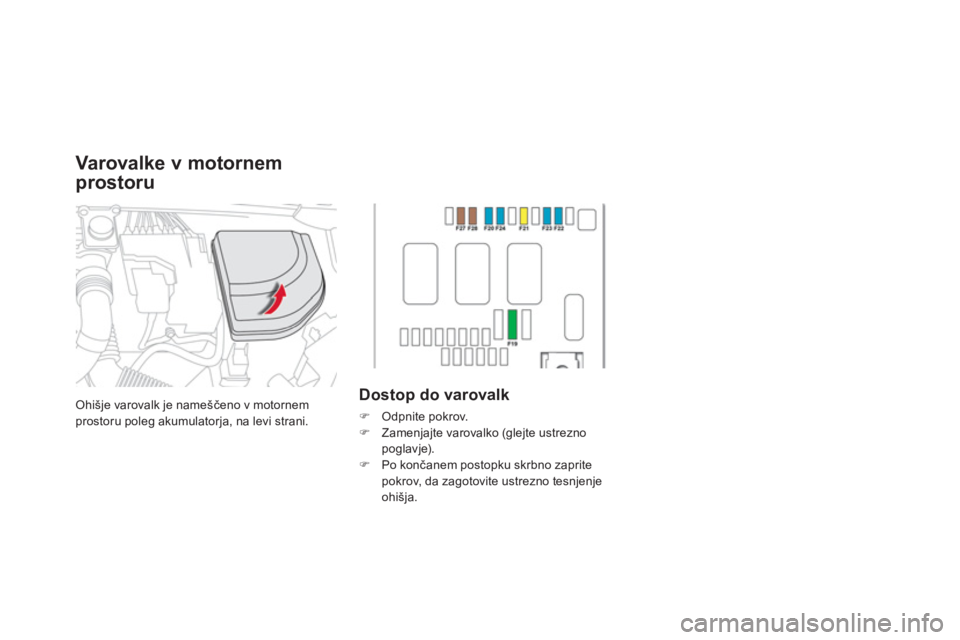

Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.
Dostop do varovalk
)
Odpnite pokrov.
)
Zamenjajte varovalko (glejte ustrezno
poglavje).
)
Po končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
Varovalke v motornem
prostoru
Page 277 of 431
275Praktične informacije

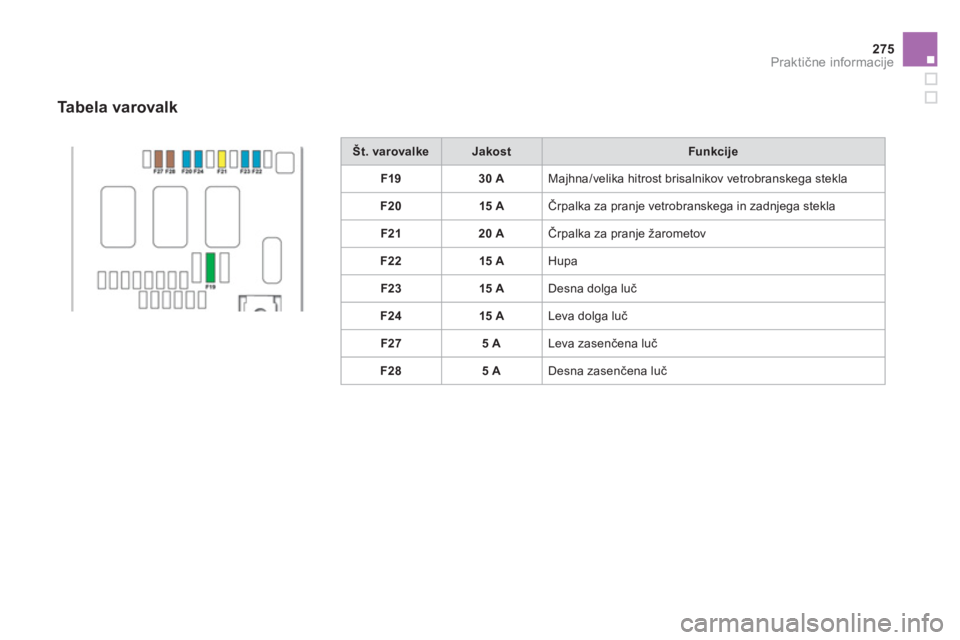

Št. varovalke
Jakost
Funkcije
F19
30 A
Majhna/velika hitrost brisalnikov vetrobranskega stekla
F20
15 A
Črpalka za pranje vetrobranskega in zadnjega stekla
F21
20 A
Črpalka za pranje žarometov
F22
15 A
Hupa
F23
15 A
Desna dolga luč
F24
15 A
Leva dolga luč
F27
5 A
Leva zasenčena luč
F28
5 A
Desna zasenčena luč
Tabela varovalk
Page 278 of 431

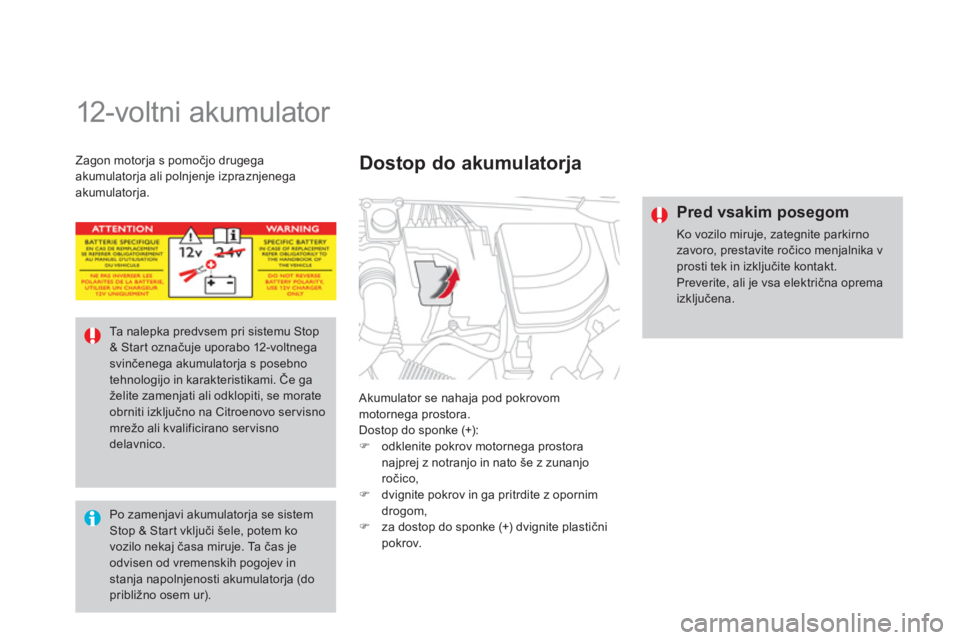

12-voltni akumulator
Akumulator se nahaja pod pokrovom
motornega prostora.
Dostop do sponke (+):
)
odklenite pokrov motornega prostora
najprej z notranjo in nato še z zunanjo
ročico,
)
dvignite pokrov in ga pritrdite z opornim
drogom,
)
za dostop do sponke (+) dvignite plastični
pokrov.
Dostop do akumulatorja
Po zamenjavi akumulatorja se sistem
Stop & Start vključi šele, potem ko
vozilo nekaj časa miruje. Ta čas je
odvisen od vremenskih pogojev in
stanja napolnjenosti akumulatorja (do
približno osem ur).
Ta nalepka predvsem pri sistemu Stop
& Start označuje uporabo 12-voltnega
svinčenega akumulatorja s posebno
tehnologijo in karakteristikami. Če ga
želite zamenjati ali odklopiti, se morate
obrniti izključno na Citroenovo servisno
mrežo ali kvalificirano ser visno
delavnico.
Pred vsakim posegom
Ko vozilo miruje, zategnite parkirno
zavoro, prestavite ročico menjalnika v
prosti tek in izključite kontakt.
Preverite, ali je vsa električna oprema
izključena.
Zagon motorja s pomočjo drugega
akumulatorja ali polnjenje izpraznjenega
akumulatorja.
Page 279 of 431
277Praktične informacije
)
Rdeči kabel najprej priključite na sponko
(+) akumulatorja z okvaro A
, nato na
sponko (+) pomožnega akumulatorja B
.
)
En konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B
(ali na maso pomožnega
vozila).
)
Drug konec zelenega ali črnega kabla
priključite na maso C
vozila v okvari (ali na
nosilec motorja).
)
Zaženite motor pomožnega vozila in ga
pustite nekaj minut delovati.
)
Zaženite zaganjalnik pomožnega vozila in
počakajte, da motor steče.
Če se motor ne zažene takoj, izključite
kontakt, počakajte nekaj trenutkov, nato
poizkusite ponovno zagnati motor.
)
Počakajte, da začne motor delovati v
prostem teku, nato odklopite pomožne
kable v obratnem vrstnem redu.
Zagon s pomočjo drugega
akumulatorja
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
kablov.
Najprej preverite, ali je napetost
pomožnega akumulatorja 12 V
in prostornina najmanj enaka
kot je prostornina izpraznjenega
akumulatorja.
Ne zaganjajte motorja, če ste priključili
polnilnik akumulatorja.
Sponke (+) ne odklapljajte pri
delujočem motorju.
Predno odklopite akumulator
Po izključitvi kontakta morate počakati dve
minuti, predno začnete odklapljati akumulator.
Predno ga odklopite, zaprite stekla in prednja
vrata.
Page 280 of 431

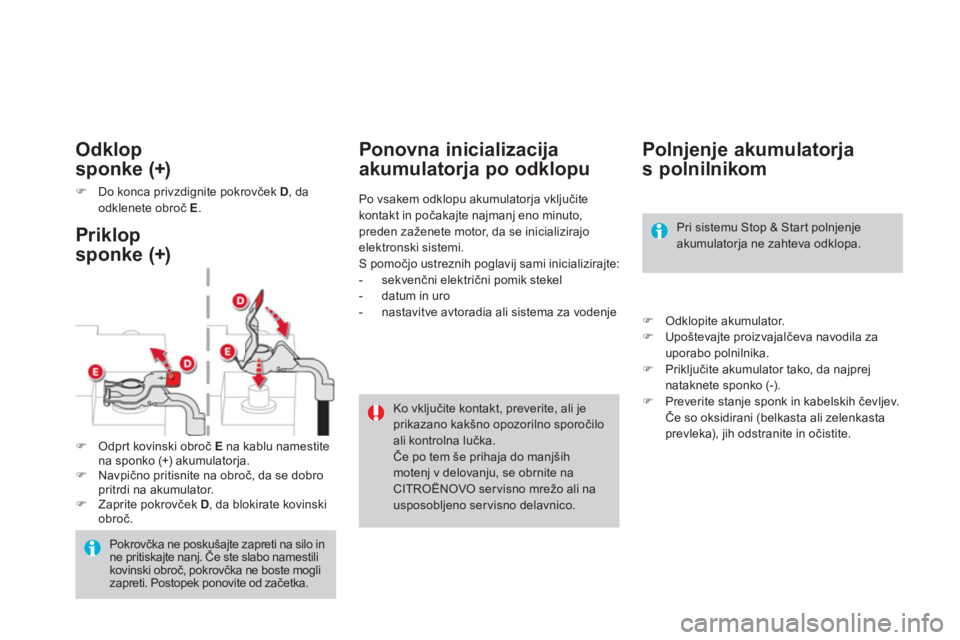

Polnjenje akumulatorja
s polnilnikom
)
Odklopite akumulator.
)
Upoštevajte proizvajalčeva navodila za
uporabo polnilnika.
)
Priključite akumulator tako, da najprej
nataknete sponko (-).
)
Preverite stanje sponk in kabelskih čevljev.
Če so oksidirani (belkasta ali zelenkasta
prevleka), jih odstranite in očistite.
Pri sistemu Stop & Start polnjenje
akumulatorja ne zahteva odklopa.
Ponovna inicializacija
akumulatorja po odklopu
Po vsakem odklopu akumulatorja vključite
kontakt in počakajte najmanj eno minuto,
preden zaženete motor, da se inicializirajo
elektronski sistemi.
S pomočjo ustreznih poglavij sami inicializirajte:
- sekvenčni električni pomik stekel
- datum in uro
- nastavitve avtoradia ali sistema za vodenje
Ko vključite kontakt, preverite, ali je
prikazano kakšno opozorilno sporočilo
ali kontrolna lučka.
Če po tem še prihaja do manjših
motenj v delovanju, se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
)
Odprt kovinski obroč E
na kablu namestite
na sponko (+) akumulatorja.
)
Navpično pritisnite na obroč, da se dobro
pritrdi na akumulator.
)
Zaprite pokrovček D
, da blokirate kovinski
obroč.
Priklop
sponke (+)
Odklop
sponke (+)
)
Do konca privzdignite pokrovček D
, da
odklenete obroč E
.
Pokrovčka ne poskušajte zapreti na silo in
ne pritiskajte nanj. Če ste slabo namestili
kovinski obroč, pokrovčka ne boste mogli
zapreti. Postopek ponovite od začetka.
