85Confort

Neutralisation du système



)
Tournez la molette du débit
d’air vers la gauche jusqu’à
ce que tous les voyants
s’éteignent.
Cette commande n’active pas le fonctionnement du système d’air conditionné, mais
uniquement celui du pulseur d’air.
Lorsque la fonction «REST» est activée, vous ne pouvez pas modifier les réglages de la
température, du débit et de la répartition d’air : ceux-ci sont gérés automatiquement en
fonction de la température extérieure.
Cette fonction n’est pas disponible en mode STOP du Stop & Start.
Evitez le fonctionnement prolongé
en recirculation d’air intérieur ou de
rouler trop longtemps en neutralisant
le système (risque de buée et de
dégradation de la qualité de l’air).
A la mise du contact



- Les afficheurs de contrôle s’allument : la
fonction est disponible.

- Un appui sur la touche «REST»
active
la ventilation pendant quelques minutes.
L’affichage de deux tirets dans les
afficheurs de contrôle et de quatre voyants
de niveau du débit d’air indiquent que la
fonction est activée.

- La fonction est désactivable et réactivable
tant que les afficheurs de contrôle sont
allumés.

- Les afficheurs s’éteignent à la fin de cette
durée.
A l’arrêt du moteur



- Les afficheurs de contrôle restent allumés :
la fonction est disponible.

- Un appui sur la touche «REST»
active
la ventilation pendant quelques minutes.
L’affichage de deux tirets dans les
afficheurs de contrôle et de quatre voyants
de niveau du débit d’air indiquent que la
fonction est activée.
Le verrouillage du véhicule n’a pas
d’incidence sur la fonction.

- Les afficheurs s’éteignent à la fin de cette
durée.
Un nouvel appui avant la fin de cette durée
interrompt définitivement la ventilation : les
afficheurs s’éteignent et la fonction n’est
plus disponible. Cette action provoque l’arrêt de l’air conditionné
et de la ventilation.
Le confort thermique n’est plus géré. Un léger
flux d’air, dû au déplacement du véhicule, reste
néanmoins perceptible.


)
Modifiez un des réglages (température,
débit d’air ou répartition d’air) ou appuyez
sur la touche «AUTO»
pour réactiver le
système avec les valeurs précédant la
neutralisation.

Désembuage - Dégivrage avant


Ces sérigraphies sur la façade vous indiquent le positionnement des commandes pour
désembuer ou dégivrer rapidement le pare-brise et les vitres latérales.


Avec l’air conditionné
manuel


)
Placez les commandes de température,
de débit d’air et de répartition d’air sur la
position sérigraphiée dédiée.

)
Placez la commande d’entrée d’air en
position «Entrée d’air extérieur»
(voyant de la commande éteint).

)
Mettez en marche l’air conditionné en
appuyant sur la touche «A/C»
; le voyant
de la touche s’allume.



Avec l’air conditionné
automatique bizone

Avec le Stop & Start, tant que
ces fonctions - désembuage, air
conditionné et débit d’air - sont
activées, le mode STOP n’est pas
disponible.


Programme automatique
visibilité


)
Sélectionnez ce programme pour
désembuer ou dégivrer plus rapidement le
pare-brise et les vitres latérales.
Le système gère automatiquement l’air
conditionné, le débit d’air, l’entrée d’air et
répartit la ventilation de façon optimale vers le
pare-brise et les vitres latérales.


)
Pour l’arrêter, appuyez de nouveau sur
la touche «visibilité»
ou sur «AUTO»
, le
voyant de la touche s’éteint et celui de la
touche «AUTO»
s’allume.
Le système se réactive avec les valeurs
précédant la neutralisation.






Avec le Stop & Start, tant que le
désembuage est activé, le mode STOP
n’est pas disponible.

11 7Ouvertures




















Réservoir de carburant

Capacité du réser voir : 60 litres environ.



Niveau mini de carburant

Lorsque le niveau mini du réser voir
est atteint, ce témoin s’allume
au combiné, accompagné d’un
signal sonore et de l’affichage d’un
message d’alerte. Au premier allumage, il reste
environ 6 litres
de carburant.
Tant qu’un complément de carburant suffisant
n’est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du signal
sonore et du message d’alerte. En roulant, ce
signal sonore et l’affichage de ce message
d’alerte sont répétés de manière de plus en
plus rapprochée, au fur et à mesure que le
niveau baisse jusqu’à 0
.
Faites impérativement un complément de
carburant pour éviter la panne.
En cas de panne sèche (Diesel), reportez-vous
également au chapitre «Vérifications».


Remplissage



)
Appuyez sur la commande A
jusqu’à
entendre l’ouverture automatique de la
trappe.
Après la coupure du contact, cette
commande est active pendant quelques
minutes. Si besoin, remettez le contact
pour la réactiver.

)
Repérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.






Avec le Stop & Start, n’effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé. Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte
par la jauge à carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.

151Aménagements
Prise 230 V / 50 Hz


Une prise 230 V / 50 Hz (puissance maxi :
120 W) est installée dans la console centrale.
Pour l’utiliser :


)
soulevez le couvercle de l’accoudoir avant
pour accéder à son compartiment,

)
vérifiez que le voyant est allumé en vert,

)
branchez votre appareil multimédia ou
tout autre appareil électrique (chargeur de
téléphone, ordinateur portable, lecteur CD-
DVD, chauf fe-biberon...).
Cette prise fonctionne moteur tournant, ainsi
qu’en mode STOP du Stop & Start.
En cas de dysfonctionnement de la prise, le
voyant vert clignote.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Branchez un seul appareil à la fois
sur la prise (pas de rallonge ou de
multiprise).
Branchez uniquement des appareils
avec isolation de classe II (indiquée sur
l’appareil).
Par sécurité, en cas de
surconsommation et lorsque le système
électrique du véhicule le nécessite
(conditions climatiques particulières,
surcharge électrique...), le courant
arrivant à la prise sera coupé ; le
voyant vert s’éteint.







Prise accessoires
12 V


)
Pour brancher un accessoire 12 V
(puissance maxi : 120 W), retirez
l’obturateur et branchez l’adaptateur
adéquat.

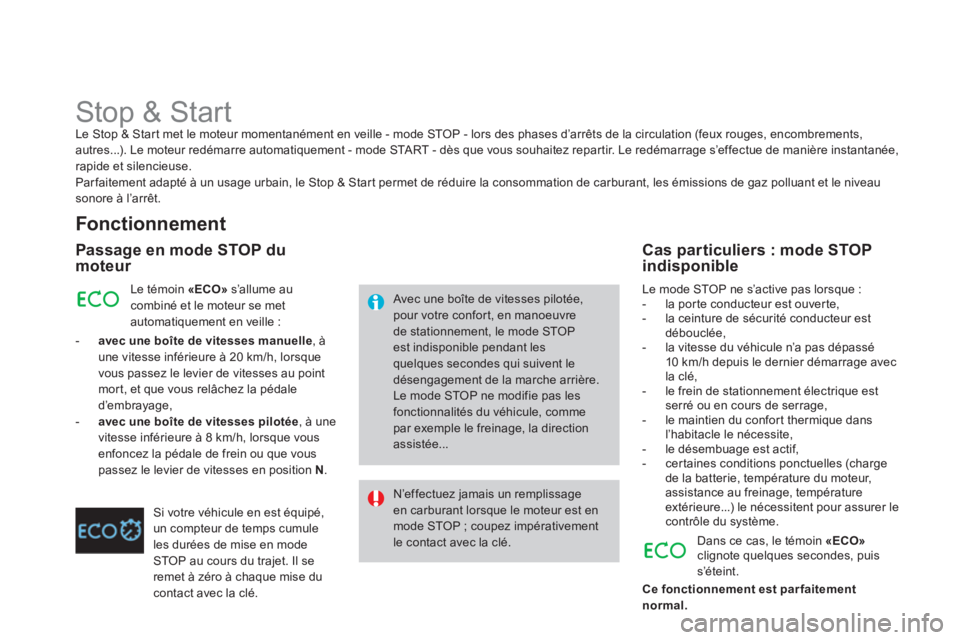

Stop & Start
Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d’arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s’effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l’arrêt.

Fonctionnement


Passage en mode STOP du
moteur
Avec une boîte de vitesses pilotée,
pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N’effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact avec la clé. Le témoin «ECO»
s’allume au
combiné et le moteur se met
automatiquement en veille :


- avec une boîte de vitesses manuelle
, à
une vitesse inférieure à 20 km/h, lorsque
vous passez le levier de vitesses au point
mort, et que vous relâchez la pédale
d’embrayage,

- avec une boîte de vitesses pilotée
, à une
vitesse inférieure à 8 km/h, lorsque vous
enfoncez la pédale de frein ou que vous
passez le levier de vitesses en position N
.
Si votre véhicule en est équipé,
un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé. Le mode STOP ne s’active pas lorsque :


- la porte conducteur est ouverte,

- la ceinture de sécurité conducteur est
débouclée,

- la vitesse du véhicule n’a pas dépassé
10 km/h depuis le dernier démarrage avec
la clé,

- le frein de stationnement électrique est
serré ou en cours de serrage,

- le maintien du confort thermique dans
l’habitacle le nécessite,

- le désembuage est actif,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.


Cas particuliers : mode STOP
indisponible
Dans ce cas, le témoin «ECO»

clignote quelques secondes, puis
s’éteint.

Ce fonctionnement est par faitement
normal.

219Conduite

Passage en mode START du
moteur
Le témoin «ECO»
s’éteint et le
moteur redémarre automatiquement :


- avec une boîte de vitesses manuelle
,
lorsque vous enfoncez complètement
la
pédale d’embrayage,

- avec une boîte de vitesses pilotée
:


●
levier de vitesses en position A
ou M
,
lorsque vous relâchez la pédale de frein,

●
ou levier de vitesses en position N
et
pédale de frein relâchée, lorsque vous
passez le levier de vitesses en
position A
ou M
,

●
ou lorsque vous engagez la marche
arrière.




Cas particuliers : déclenchement
automatique du mode START
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement. Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d’un rapport sans avoir complètement
débrayé, un témoin s’allume ou un
message d’aler te s’affiche pour
vous inciter à renfoncer la pédale
d’embrayage afin d’assurer le
redémarrage du moteur.
A tout moment, appuyez sur la commande
«ECO OFF»
pour neutraliser le système.
Ceci est signalé par l’allumage du voyant de la
commande, accompagné de l’affichage d’un
message.

Neutralisation

Dans ce cas, le témoin «ECO»

clignote quelques secondes, puis
s’éteint.

Ce fonctionnement est par faitement
normal.
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :


- vous ouvrez la porte conducteur,

- vous débouclez la ceinture de sécurité
conducteur,

- la vitesse du véhicule dépasse 25 km/h
avec une boîte de vitesses manuelle ou
11 km/h avec une boîte de vitesses pilotée,

- le frein de stationnement électrique est en
cours de serrage,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l’air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.

Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé.


Réactivation

Ce système nécessite une batterie de
technologie et de caractéristiques spécifiques
(références disponibles auprès du réseau
CITROËN ou d’un atelier qualifié).
Le montage d’une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système. En cas de dysfonctionnement du système, le
voyant de la commande «ECO OFF»
clignote,
puis s’allume fixement.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.

Anomalie de
fonctionnement
Entretien

Avant toute inter vention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
START.
Le Stop & Start fait appel à une
technologie avancée. Toute
inter vention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié. Appuyez de nouveau sur la commande «ECO
OFF»
.
Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant de la
commande et l’affichage d’un message.

En cas d’anomalie en mode STOP, il
est possible que le véhicule cale. Tous
les témoins du combiné s’allument.
Selon version, un message d’alerte
peut également s’afficher pour vous
demander de placer le levier de
vitesses en N
et d’appuyer sur la
pédale de frein.
Il est alors nécessaire de couper le
contact, puis de redémarrer le moteur
avec la clé.

237Vér if ic ations











Capot


Ouverture



)
Ouvrez la porte avant gauche.

)
Tirez la commande intérieure A
, située en
bas de l’encadrement de la porte.
)
Poussez vers la gauche la commande
extérieure B
et soulevez le capot.

)
Déclippez la béquille C
de son logement,
situé au dos du capot.

)
Fixez la béquille dans le cran pour
maintenir le capot ouvert.
L’implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
N’ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).






Avant toute inter vention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
START.


Fermeture



)
Sortez la béquille du cran de maintien.

)
Clippez la béquille dans son logement,
situé au dos du capot.

)
Abaissez le capot et lâchez-le en fin de
course.

)
Tirez le capot pour vérifier son bon
verrouillage.

Contrôles




















Filtre à air et filtre habitacle













Filtre à huile


Sauf indication contraire, contrôlez ces éléments, conformément au carnet d’entretien et de garanties et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.


Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de ces
éléments.
En fonction de l’environnement (atmosphère
poussiéreuse...) et de l’utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent
.
Un filtre habitacle encrassé peut détériorer les
per formances du système d’air conditionné et
générer des odeurs indésirables.

Changez le filtre à huile à chaque
vidange d’huile moteur.
Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de cet
élément.





La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de remplacement
ou de débranchement, l’intervention
exclusive du réseau CITROËN ou d’un
atelier qualifié.













Batterie 12 V


La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.
En cas d’opération sur la batterie, reportez-
vous à la rubrique «Batterie 12 V» pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.

Batterie 12 V

La batterie est située sous le capot moteur.
Pour accéder à la borne (+) :


)
déverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,

)
soulevez le capot, puis fixez-le avec sa
béquille,

)
soulevez le cache plastique pour accéder à
la borne (+).


Accès à la batterie


Après le remontage de la batterie, le
Stop & Start ne sera actif qu’après une
immobilisation continue du véhicule,
dont la durée dépend des conditions
climatiques et de l’état de charge de la
batterie ( jusqu’à environ 8 heures).





La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de débranchement
ou de remplacement, l’intervention
exclusive du réseau CITROËN ou d’un
atelier qualifié.


Avant toute intervention

Immobilisez le véhicule, serrez le frein
de stationnement, mettez la boîte de
vitesses au point mort, puis coupez le
contact.
Vérifiez que tous les équipements
électriques sont éteints.

Mode opératoire pour démarrer le moteur à
partir d’une autre batterie ou pour recharger
votre batterie déchargée.
