Caractéristiques techniques

MODÈLES :


MOTORISATIONS ET BOÎTES DE VITESSES



Types variantes versions :
NX...


5FS0



5FV8/P



5FMA



5FU8



MOTEURS ESSENCE


VTi 120



THP 155



THP 160



THP 200


Cylindrée (cm
3
)
1 598
1 598
1 598
1 598
Alésage x course (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Puiss. maxi * : norme CEE (kW)
88
115
120
147
Régime de puiss. maxi (tr/min)
6 000
6 000
6 000
5 500
Couple maxi : norme CEE (Nm)
160
240
240
275
Régime de couple maxi (tr/min)
4 250
1 400
1 400
1 700
Carburant
Sans plomb
Sans plomb
Sans plomb
Sans plomb
Catalyseur
Oui
Oui
Oui
Oui

BOÎTES DE VITESSES

Manuelle
(5 rapports)
Manuelle Pilotée
(6 rappor ts)
Auto.
(6 rappor ts)
Manuelle
(6 rappor ts)

CAPACITÉS D’HUILE (en litres)

Moteur (avec échange cartouche)
4,2
4,2
4,2
4,2

*
La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne (Directive
1999/99/CE).

293Caractéristiques techniques


MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs essence


VTi 120



THP 155



THP 160



THP 200



Boîtes de vitesses


Manuelle



Manuelle Pilotée



Auto.



Manuelle



Types variantes versions :
NX...


5FS0



5FV8/P



5FMA



5FU8




- Masse à vide
1 205
1 284
1 363
1 316


- Masse en ordre de marche
1 280
1 359
1 438
1 391


- Masse maximale techniquement admissible
en charge (MTAC)
1 755
1 795
1 835
1 820


- Masse totale roulante autorisée (MTR A)
en pente 12%
2 955
3 195
2 635
2 820


- Remorque freinée (dans la limite du MTR A)
en pente 12%
1 200

1 400
800
1 000


- Remorque freinée * (avec report de charge
dans la limite du MTR A)
1 450
1 650
1 000
1 250


- Remorque non freinée
640
680
715
695


- Poids recommandé sur flèche
75
75
75
75
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée. * L
a masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

MODÈLES :


MOTORISATIONS ET BOÎTES DE VITESSES



Types variantes versions :
NX...


9HP0



9HR8
9HR8/S



9HR8/PS



RHH8



RHHA



MOTEURS DIESEL


HDi 90 FAP



HDi 110 FAP



HDi 160 FAP


Cylindrée (cm
3
)
1 560
1 560
1 997
Alésage x course (mm)
75 x 88,3
75 x 88,3
85 x 88
Puiss. maxi * : norme CEE (kW)
68
82
120
Régime de puiss. maxi (tr/min)
4 000
3 600
4 000
Couple maxi : norme CEE (Nm)
230
270
340
Régime de couple maxi (tr/min)
1 750
1 750
2 000
Carburant
Gazole
Gazole
Gazole
Catalyseur
Oui
Oui
Oui
Filtre à particules (FAP)
Oui
Oui
Oui

BOÎTES DE VITESSES

Manuelle
( 5 rapports)
Manuelle
(6 rappor ts)
Manuelle Pilotée
(6 rappor ts)
Manuelle
(6 rappor ts)
Automatique
(6 rappor ts)


CAPACITÉS D’HUILE (en litres)

Moteur (avec échange cartouche)
3,75
3,75
3,75
-

*
La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne (Directive
1999/99/CE).

.../S :
modèle e-HDi équipé du Stop & Start.

295Caractéristiques techniques


MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


HDi 90 FAP



HDi 110 FAP



e- HDi 110 FAP



HDi 160 FAP



Boîtes de vitesses


Manuelle



Manuelle



Manuelle



Manuelle
Pilotée



Manuelle



Automatique



Types variantes versions :
NX...


9HP0



9HR8



9HR8/S



9HR8/PS



RHH8



RHHA




- Masse à vide
1 205
1 290
1 295
1 300
1 320
1 430


- Masse en ordre de marche
1 280
1 365
1 370
1 375
1 395
1 505


- Masse maximale techniquement admissible
en charge (MTAC)
1 765
1 805
1 810
1 815
1 880
1 940


- Masse totale roulante autorisée (MTR A)
en pente 12%
2 865
3 105
3 110
3 115
3 180
3 140


- Remorque freinée (dans la limite du MTR A)
en pente 12%
1 100
1 300
1 300
1 300
1 300
1 200


- Remorque freinée * (avec report de charge
dans la limite du MTR A)
1 350
1 550
1 550
1 550
1 550
1 450


- Remorque non freinée
640
680
680
680
695
750


- Poids recommandé sur flèche
75
75
75
75
75
75
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée.
* L
a masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

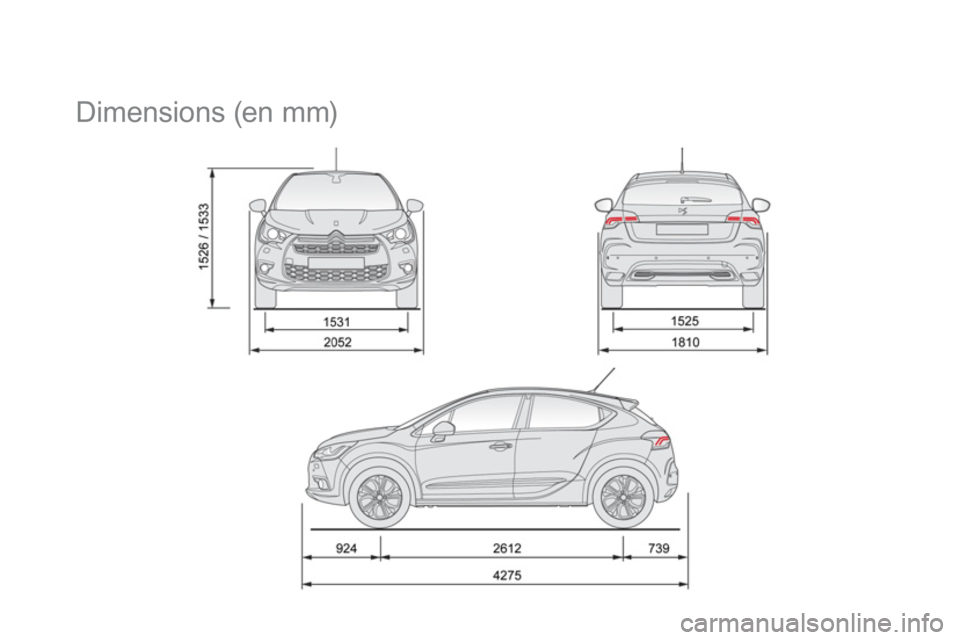

Dimensions (en mm)

297Caractéristiques techniques

















Éléments d’identifi cation
Différents dispositifs de marquage visibles pour l’identification et la recherche du véhicule.

A. Numéro de série sous le capot moteur.

Ce numéro est gravé sur la carrosserie à
proximité du suppor t d’amor tisseur.

B. Numéro de série sur la planche de bord.

Ce numéro est inscrit sur une étiquette collée
et visible à travers le pare-brise.
D. Etiquette pneumatiques/peinture.

Cette étiquette est collée sur le pied avant, côté
conducteur.
Une pression de gonflage insuffisante
augmente la consommation de
carburant. Le contrôle de la pression de gonflage
doit être effectué à froid au moins tous
les mois.
C. Etiquette constructeur.

Ce numéro est inscrit sur une étiquette
autodestructive collée sur le pied milieu, côté
conducteur. Elle comporte les informations suivantes :


- les pressions de gonflage à vide et en
charge,

- les dimensions des pneumatiques (y
compris indice de charge et symbole de
vitesse du pneumatique),

- la pression de gonflage de la roue de
secours,

- la référence de la couleur de la peinture.
