199Ajaminen
Kun moottori käy ja auto seisoo, saat
auton pysymään paikallaan, kun kiristät
seisontajarrun käsin vetämällä
jarruvivusta A.
Auton pitäminen
liikkumattomana,
moottori käy
Hätäjarrutusta tulee käyttää ainoastaan
poikkeuksellisissa olosuhteissa.
Ennen kuin poistut autosta, varmista,
että seisontajarrun merkkivalo
mittaristossa palaa yhtäjaksoisesti.
Seisontajarrun kiristymisen osoitukseksi:
- jarrutuksen merkkivalo ja
jarruvivun A
merkkivalo P
syttyvät,
- "Handbrake on [Seisontajarru
kiristetty]" -viesti ilmestyy.
Kun kuljettajan ovi avataan, kuuluu merkkiääni
ja näyttöön ilmestyy viesti, jos seisontajarrua
ei ole kiristetty, paitsi jos automaattivaihteiston
valitsin on asennossa P
.
Erityistilanteita
Tietyissä tilanteissa (esim. moottorin
käynnistys) seisontajarru asettaa itse
tehotasonsa. Tämä on normaali toiminto.
Jotta voit siirtää autoasi muutamia
senttimetrejä ilman moottorin käynnistämistä
virran ollessa kytkettynä, paina jarrupoljinta
ja vapauta seisontajarru vetämällä
ja
päästämällä irti
jarruvipu A
. Jarruvivun
A
merkkivalon ja mittariston merkkivalon
sammuminen, sekä "Handbrake off
[Seisontajarru vapautettu]" -viestin
ilmestyminen ilmoittavat, että seisontajarru on
kokonaan vapautettu.
Jos seisontajarrun toiminnassa ilmenee häiriö
lukituksen aikana
tai on akun toimintahäiriö,
lukituksen vapauttaminen hätätilanteessa on
aina mahdollista.
Hätäjarrutus
Jos ajovakauden
hallintajärjestelmässä ilmenee
toimintahäiriö, sen merkiksi syttyy
tämä merkkivalo, eikä jarrutuksen
vakautta enää taata. Siinä tapauksessa
kuljettajan pitää vakauttaa jarrutus toistamalla
vuoroin "vedä-irrota" jarruvivusta A
. Jos jarrupolkimessa on toimintahäiriö tai
joudutaan poikkeukselliseen tilanteeseen
(esim. kuljettajan sairaskohtaus), auto
voidaan pysäyttää vetämällä yhtäjaksoisesti
jarruvivusta A
.
Ajovakauden hallintajärjestelmä takaa
vakauden hätäjarrutuksessa.
Jos hätäjarrutusjärjestelmässä ilmenee
toimintahäiriö, viesti "Handbrake faulty
[Seisontajarrun toimintahäiriö]" tulee näyttöön.
Page 202 of 431

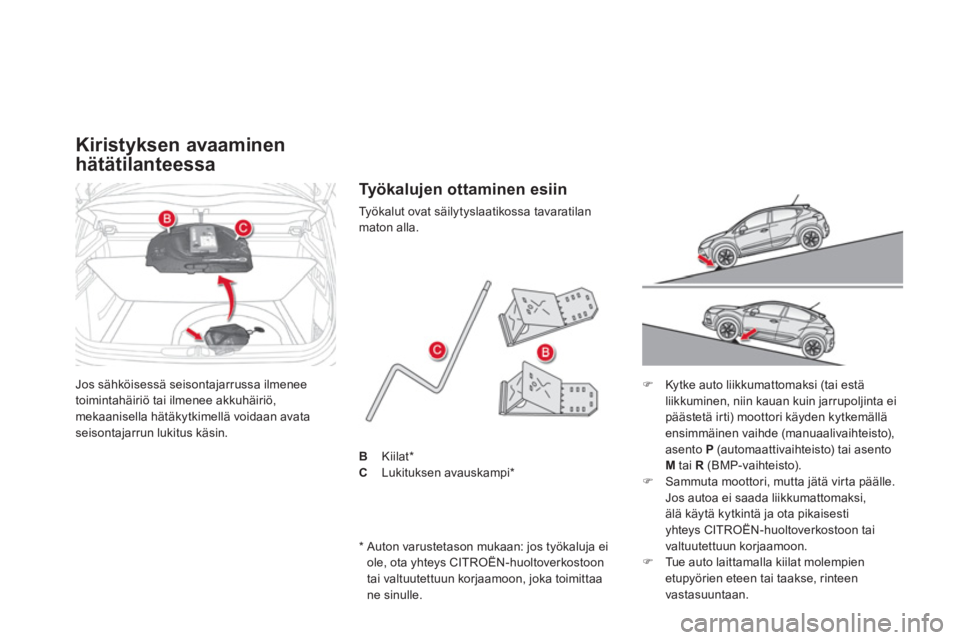

Jos sähköisessä seisontajarrussa ilmenee
toimintahäiriö tai ilmenee akkuhäiriö,
mekaanisella hätäkytkimellä voidaan avata
seisontajarrun lukitus käsin.
Kiristyksen avaaminen
hätätilanteessa
)
Kytke auto liikkumattomaksi (tai estä
liikkuminen, niin kauan kuin jarrupoljinta ei
päästetä irti) moottori käyden kytkemällä
ensimmäinen vaihde (manuaalivaihteisto),
asento P
(automaattivaihteisto) tai asento
M
tai R
(BMP-vaihteisto).
)
Sammuta moottori, mutta jätä virta päälle.
Jos autoa ei saada liikkumattomaksi,
älä käytä kytkintä ja ota pikaisesti
yhteys CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon.
)
Tue auto laittamalla kiilat molempien
etupyörien eteen tai taakse, rinteen
vastasuuntaan.
Työkalujen ottaminen esiin
Työkalut ovat säilytyslaatikossa tavaratilan
maton alla.
B Kiilat*
C
Lukituksen avauskampi*
* Auton varustetason mukaan: jos työkaluja ei
ole, ota yhteys CITROËN-huoltoverkostoon
tai valtuutettuun korjaamoon, joka toimittaa
ne sinulle.
Page 203 of 431
201Ajaminen
Tur vallisuussyistä ota ehdottomasti
pian yhteys CITROËN-
huoltoverkostoon tai valtuutettuun
korjaamoon kalvon vaihtamista varten.
Koska seisontajarru on vapautettu
hätätilanteessa, auton pysyminen
paikallaan ei ole enää varmaa sen
jälkeen, kun lukituksen avaaminen
mekaanisella hätäkytkimellä on
aloitettu. Mekaaninen hätäkytkin ei
lukitse uudelleen seisontajarrua.
Älä koske jarruvipuun A
tai sammuta /
käynnistä moottoria, kun avauskampi
on kytkettynä.
Huolehdi siitä, että kalvon läheisyyteen
ei pääse pölyä tai kosteutta.
)

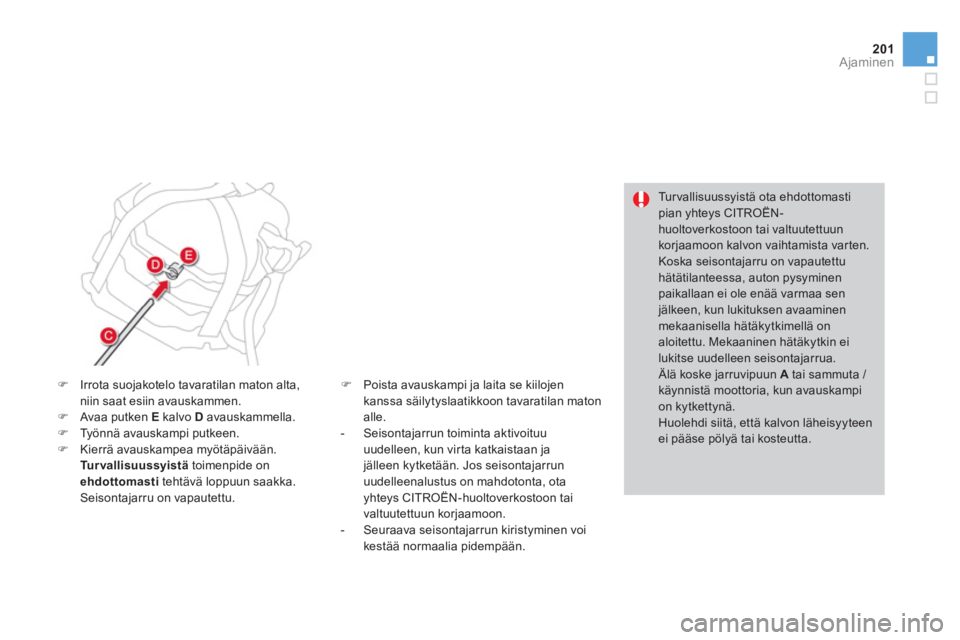

Irrota suojakotelo tavaratilan maton alta,
niin saat esiin avauskammen.
)
Avaa putken E
kalvo D
avauskammella.
)
Työnnä avauskampi putkeen.
)
Kierrä avauskampea myötäpäivään.
Turvallisuussyistä
toimenpide on
ehdottomasti
tehtävä loppuun saakka.
Seisontajarru on vapautettu.
)
Poista avauskampi ja laita se kiilojen
kanssa säilytyslaatikkoon tavaratilan maton
alle.
- Seisontajarrun toiminta aktivoituu
uudelleen, kun virta katkaistaan ja
jälleen kytketään. Jos seisontajarrun
uudelleenalustus on mahdotonta, ota
yhteys CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon.
- Seuraava seisontajarrun kiristyminen voi
kestää normaalia pidempään.
Page 204 of 431

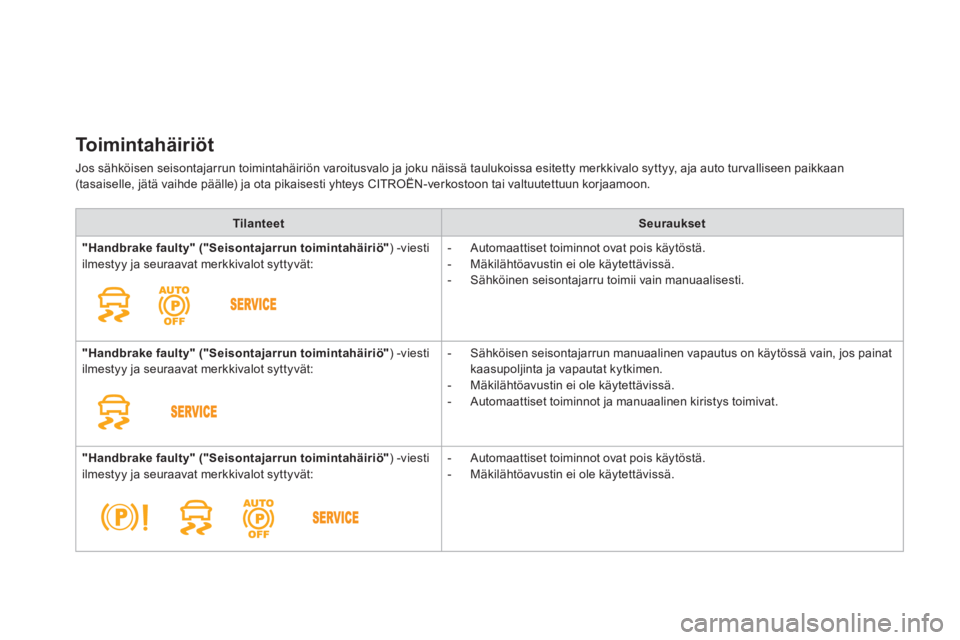

Toimintahäiriöt
Jos sähköisen seisontajarrun toimintahäiriön varoitusvalo ja joku näissä taulukoissa esitetty merkkivalo syttyy, aja auto turvalliseen paikkaan
(tasaiselle, jätä vaihde päälle) ja ota pikaisesti yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.
Tilanteet
Seuraukset
"
Handbrake faulty" ("Seisontajarrun toimintahäiriö"
) -viesti
ilmestyy ja seuraavat merkkivalot syttyvät:
- Automaattiset toiminnot ovat pois käytöstä.
- Mäkilähtöavustin ei ole käytettävissä.
- Sähköinen seisontajarru toimii vain manuaalisesti.
"
Handbrake faulty" ("Seisontajarrun toimintahäiriö"
) -viesti
ilmestyy ja seuraavat merkkivalot syttyvät:
- Sähköisen seisontajarrun manuaalinen vapautus on käytössä vain, jos painat
kaasupoljinta ja vapautat kytkimen.
- Mäkilähtöavustin ei ole käytettävissä.
- Automaattiset toiminnot ja manuaalinen kiristys toimivat.
"
Handbrake faulty" ("Seisontajarrun toimintahäiriö"
) -viesti
ilmestyy ja seuraavat merkkivalot syttyvät:
- Automaattiset toiminnot ovat pois käytöstä.
- Mäkilähtöavustin ei ole käytettävissä.
Page 205 of 431
203Ajaminen
Tilanteet
Seuraukset
Kiristääksesi sähköisen seisontajarrun:
)
pysäytä auto ja katkaise vir ta,
)
vedä vivusta vähintään 5 sekunnin ajan tai kiristyksen loppuun saakka,
)
kytke virta ja varmista, että sähköisen seisontajarrun merkkivalot syttyvät.
Kiristys tapahtuu hitaammin kuin normaalisti.
Vapauttaaksesi sähköisen seisontajarrun:
)
kytke virta,
)
vedä vivusta, pidä se ylhäällä noin 3 sekunnin ajan ja vapauta se.
Jos jarrutuksen merkkivalo vilkkuu tai jos merkkivalot eivät syty virran katkaisun
yhteydessä, jarrutoiminnot eivät ole käytössä. Pysäköi auto tasaiselle ja
tarkastuta se CITROËN-verkostolla tai valtuutetulla korjaamolla.
ja mahdollisesti
vilkkuu
"
Handbrake faulty" ("Seisontajarrun toimintahäiriö")
-viesti
ilmestyy ja seuraavat merkkivalot syttyvät:
- Toiminnoista vain automaattinen kiristys moottoria sammutettaessa ja
automaattinen vapautus kaasutettaessa ovat käytettävissä.
- Sähköisen seisontajarrun manuaalinen kiristys/vapautus ja hätäjarrutus ovat
käytettävissä.
ja mahdollisesti
vilkkuu
Akun toimintahäiriö:
- Akun merkkivalon sytyttyä auto on pysäytettävä heti, muu liikenne huomioon
ottaen. Pysäytä auto (laita pyörien taakse tar vittaessa kiilat).
- Kiristä sähköinen seisontajarru ennen kuin sammutat moottorin.
Page 206 of 431
Manuaalinen seisontajarru
Lukitseminen
)
Kiristä seisontajarrun vipu mahdollisimman
tiukkaan, jotta auto pysyy paikallaan.
Lukituksen avaaminen
)
Vedä kevyesti seisontajarrun vivusta,
paina vivun päässä olevaa lukituksen
avauspainiketta ja laske vipu alas. Kun pysäköit rinteeseen, käännä pyörät
niin, että ne ovat jalkakäytävää vasten,
kiristä seisontajarru, kytke vaihde
päälle sekä katkaise virta.
Jos auton liikkuessa seisontajarrun
merkkivalo ja STOP
-varoitusvalo
syttyvät yhtä aikaa, ja samalla kuuluu
merkkiääni sekä monitoiminäyttöön tulee viesti,
seisontajarru on yhä kiristetty tai sitä ei ole
vapautettu kunnolla.
Page 207 of 431
205Ajaminen
6 -vaihteinen käsivalintainen vaihteisto
)
Nosta nupin alla olevaa rengasta ja siirrä
vaihteenvalitsinta vasemmalle ja sitten
eteenpäin.
Vaihtaminen
peruutusvaihteelle
Tur vallisuussyistä ja moottorin
käynnistämisen helpottamiseksi:
- siirrä vaihteenvalitsin aina vapaalle
- paina kytkinpoljinta.
Kytke peruutusvaihde vain auton ollessa
pysähtyneenä ja moottorin joutokäynnillä.
Vaihtaminen 5. tai
6. vaihteelle
)
Siirrä vaihteenvalitsin kokonaan oikealle
5. tai 6. vaihteen kytkemiseksi kunnolla.
Page 208 of 431
Tämä vaihteisto antaa kuljettajalle
mahdollisuuden valita automaattiohjauksen
mukavuus tai käsivalintainen käyttö.
Vaihteiston käyttötapoja on kaksi:
- automaattinen
vaihtaminen, jossa
vaihteisto ohjaa vaihteiden kytkentää
ilman, että kuljettajan tarvitsee tehdä
mitään
- käsivalintainen
vaihtaminen, jolloin
kuljettaja voi käyttää ohjauspyörän alla
olevia vaihteita käsin.
Automatiikan ollessa kytkettynä voidaan silti
milloin tahansa vaihtaa vaihteet käsin.
BMP-vaihteisto
R.
Peruutusvaihde
)
Kun haluat valita tämän asennon, pidä
jalka jarrupolkimella ja nosta ja työnnä
vaihteenvalitsinta eteenpäin.
N.
Vapaa-asento
)
Käynnistäessäsi moottoria pidä jalka
jarrupolkimella ja valitse tämä asento.
A.
Automaattitila
)
Tämä asento valitaan siirtämällä
vaihteenvalitsin taaksepäin.
M.
Jaksotoiminen käsivalintainen vaihtaminen
)
Tämä asento valitaan siirtämällä
vaihteenvalitsin taaksepäin, jonka jälkeen
käytä vaihteiden siirtoon ohjauspyörän alla
olevia kytkimiä.
Vaihteenvalit sin
+.
Suuremman vaihteen kytkin on
ohjauspyörän oikealla puolella.
)
Suuremmalle vaihdetaan painamalla
ohjauspyörän alla olevaa "+" -
kytkintä
takaa.
-.
Pienemmän vaihteen kytkin on
ohjauspyörän vasemmalla puolella.
)
Pienemmälle vaihdetaan painamalla
ohjauspyörän alla olevaa "-" -
kytkintä
takaa.
Ohjauspyörän alla olevat
kytkimet
Ohjauspyörän alla olevilla kytkimillä
ei voi vaihtaa vapaalle eikä siirtyä
peruutusvaihteelle tai siltä pois.
Page 209 of 431
207Ajaminen
Vaihteenvalitsimen asennot
N.
Neutral (vapaa-asento)
R.
Reverse (peruutusvaihde)
1, 2, 3, 4, 5, 6.
Käsivalintaisen tilan vaihteet
AUTO . Valo syttyy, kun valitaan automaattitila.
Se sammuu siirryttäessä
jaksotoimiseen tilaan.
Vaihteiston näyttö mittaristossa
Moottorin käynnistäminen
Jos vaihteenvalitsin ei ole N
-asennossa,
kun moottori käynnistetään, N
vilkkuu
mittaristossa, samalla kuuluu merkkiääni
ja ilmestyy viesti.
)
Valitse asento N
.
)
Paina jarrupoljin pohjaan.
)
Käynnistä moottori.
N
tulee näkyviin mittaristoon.
)
Valitse automaattitila (asento A
),
jaksotoiminen tila (asento M
) tai
peruutusvaihde (asento R
).
)
Vapauta seisontajarru ellei sitä
ole ohjelmoitu automaattiseen
toimintatilaan.
)
Vapauta jarrupoljin vähitellen.
)
Paina kaasupoljinta.
AUTO
ja 1
, 1
tai R
tulevat
mittariston näyttöön.
Jarrupoljinta on painettava moottorin
käynnistämisen aikana.
Jos jarrupoljinta ei paineta
moottoria käynnistettäessä,
merkkivalo Jalka
jarrupolkimelle
syttyy mittaristoon.
Samalla kuuluu merkkiääni ja viesti
ilmestyy.
Page 210 of 431
Kun haluat kiihtyvyyden olevan
mahdollisimman hyvä, kuten
esimerkiksi ohitettaessa, paina
voimakkaasti kaasupoljinta
vastekohdan yli.
Vaihteiden siirto hetkellisesti
käsin
Voit vaihtaa vaihteet hetkellisesti käsin
käyttämällä ohjauspyörän alla olevia
vipukytkimiä "+"
ja "-"
: jos moottorin
käyntinopeus sallii, pyyntö vaihteen siirrosta
otetaan huomioon.
Tällä hetkellisellä vaihteen siirrolla käsin voi
ennakoida tiettyjä tilanteita, esimerkiksi toisen
ajoneuvon ohituksen tai kaarteen lähestymisen.
Jos kytkimiä ei käytetä hetkeen, vaihteisto
palautuu automaattiseen toimintatilaan.
Käsivalintainen toimintatila
)
Valitse A-
asento.
Automaattinen toimintatila
AUTO
-osoitus ja kytketty vaihde
tulevat näkyviin mittariston
näytössä.
Vaihteisto toimii tällöin automaattitilassa
ilman kuljettajan toimia. Se valitsee jatkuvasti
sopivimman vaihteen seuraavien tekijöiden
perusteella:
- polttonesteen kulutuksen optimointi
- ajotapa
- tien profiili
- auton kuorma.
)
Valitse asento M
.
Kytketyt vaihteet tulevat vuorollaan näyttöön
mittaristossa.
Vaihteensiirtokäskyt otetaan
huomioon vain, jos auton
käyntinopeus sen sallii. Jalan nosto kaasupolkimelta ei ole tarpeen
vaihteensiirtojen aikana.
Jarrutettaessa tai hidastettaessa vaihteisto
vaihtaa automaattisesti pienemmälle vaihteelle,
jotta vaihteensiirto voidaan suorittaa.
Kiihdytettäessä voimakkaasti vaihteisto ei
kytkeydy suuremmalle vaihteelle ilman, että
kuljettaja käyttää ohjauspyörän alla olevia
kytkimiä.
Älä koskaan valitse vapaa-asentoa N
ajon aikana.
Kun auto on liikkeellä, älä koskaan
valitse vapaa-asentoa N
.
Toimintatilaa voidaan muuttaa milloin
tahansa siirtämällä vaihteenvalitsin
asennosta A
asentoon M
tai
päinvastoin.
