CITROEN DS4 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF Size: 32.82 MB
Page 151 of 431
149Oprema
Prednji naslon za ruke
Taj element pruža komfor vozaču i suvozaču i omogućuje im odlaganje stvari.
Poklopac naslona može se podešavati po visini i po duljini.
Uzdužno podešavanje
Podešavanje visine
Pretinac
)
Podignite poklopac do željenog položaja
(donjeg, srednjeg ili gornjeg).
)
Za spuštanje, malo ga podignite preko
gornjeg položaja i spuštajte ga rukom do
donjeg položaja.
)
Klizanjem ga pomaknite do krajnjeg
položaja prema naprijed ili natrag.
U pretinac u naslonu možete odložiti do 6 CD-a.
U pretincu se može nalaziti utičnica 230 V/50 Hz.
)
Podignite ručicu.
)
Podignite poklopac do kraja.

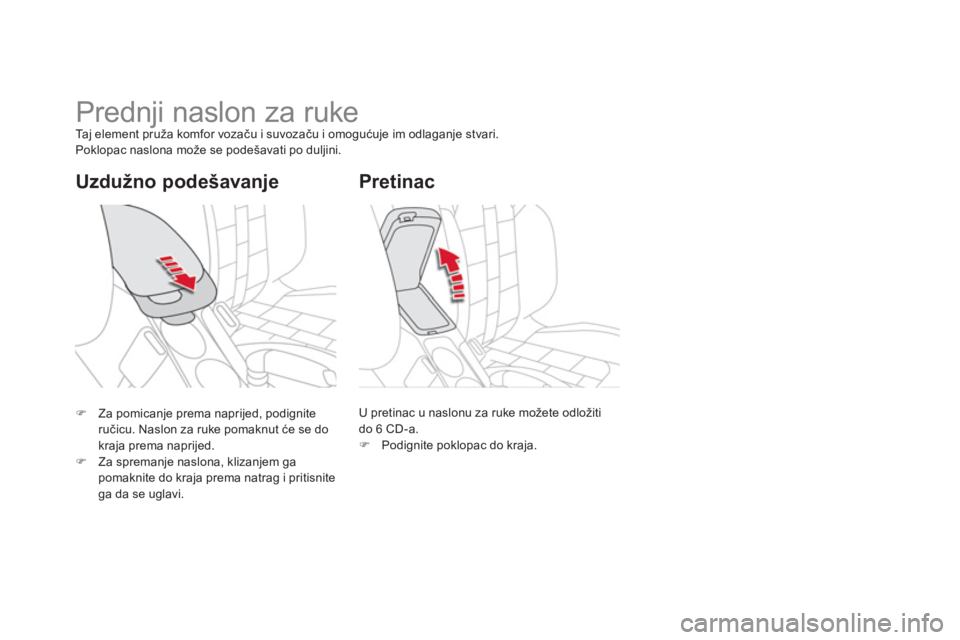

Page 152 of 431
Uzdužno podešavanje
Prednji naslon za ruke
Taj element pruža komfor vozaču i suvozaču i omogućuje im odlaganje stvari.
Poklopac naslona može se podešavati po duljini.
U pretinac u naslonu za ruke možete odložiti
do 6 CD-a.
)
Podignite poklopac do kraja.
Pretinac
)
Za pomicanje prema naprijed, podignite
ručicu. Naslon za ruke pomaknut će se do
kraja prema naprijed.
)
Za spremanje naslona, klizanjem ga
pomaknite do kraja prema natrag i pritisnite
ga da se uglavi.
Page 153 of 431
151Oprema
Utičnica 230 V/50 Hz
Na središnjoj konzoli nalazi se utičnica 230 V/50 Hz
(najveća snaga: 120 W).
Korištenje utičnice:
)
podignite poklopac prednjeg naslona za ruke,
)
provjerite da žaruljica svijetli zelenom bojom,
)
priključite multimedijalni uređaj ili bilo koji
drugi električni uređaj (punjač mobitela,
prijenosno računalo, CD-DVD uređaj,
grijač bočica...).
Ova utičnica radi uz pokrenut motor, kao
i u režimu STOP sustava Stop & Start.
Ako je utičnica neispravna, zelena žaruljica
bljeska.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Na utičnicu se istovremeno smije
priključiti samo jedan uređaj
(ne smiju se koristiti produžni kabeli s
više utičnica).
Na utičnicu se smiju priključiti samo
uređaji s izolacijom klase 2 (naznačena
je na uređaju).
Radi sigurnosti, u slučaju prekomjerne
potrošnje i ako to iziskuje električni
sustav u vozilu (posebni vremenski
uvjeti, električno preopterećenje), struja
koja dolazi u utičnicu bit će prekinuta;
zelena žaruljica tada se gasi.
Utičnica 12 V
)
Za priključivanje nekog uređaja koji radi pod
naponom od 12 V (najveće snage 120 W),
skinite kapicu i spojite odgovarajući adapter.
Page 154 of 431

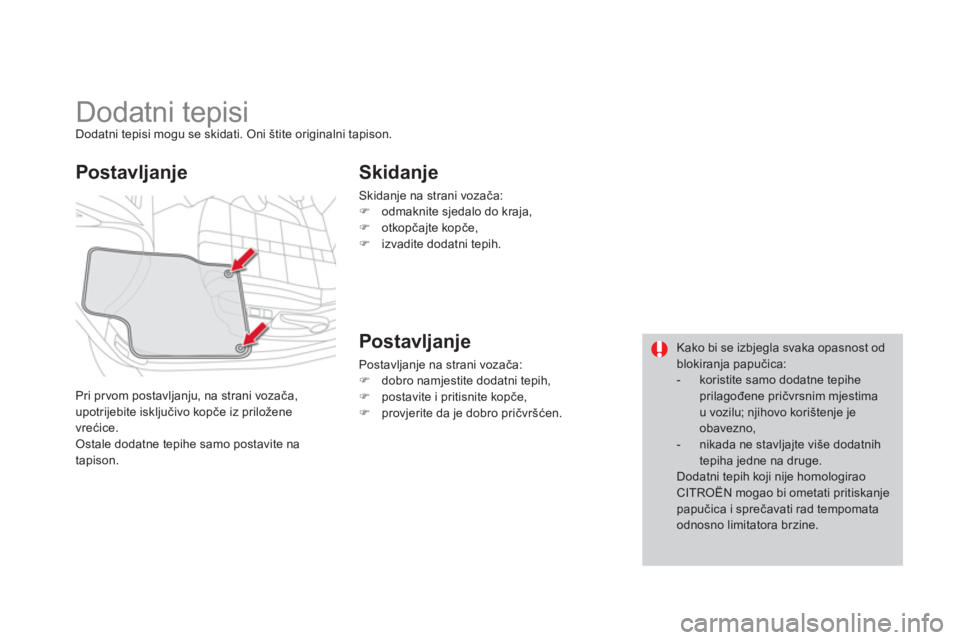

Dodatni tepisi
Dodatni tepisi mogu se skidati. Oni štite originalni tapison.
Pri pr vom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene
vrećice.
Ostale dodatne tepihe samo postavite na
tapison.
Postavljanje
Skidanje
Skidanje na strani vozača:
)
odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite dodatni tepih.
Postavljanje
Postavljanje na strani vozača:
)
dobro namjestite dodatni tepih,
)
postavite i pritisnite kopče,
)
provjerite da je dobro pričvršćen.
Kako bi se izbjegla svaka opasnost od
blokiranja papučica:
- koristite samo dodatne tepihe
prilagođene pričvrsnim mjestima
u vozilu; njihovo korištenje je
obavezno,
- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
CITROËN mogao bi ometati pritiskanje
papučica i sprečavati rad tempomata
odnosno limitatora brzine.
Page 155 of 431
153Oprema
)
Podignite prednji dio ladice i povucite je.
Ladice
Ladice su smještene ispod prednjih sjedala. Ladice nema ispod sjedala vozača u izvedbi s električnim sjedalom.
Vađenje
Izbjegavajte potpuno vađenje ladice, jer njezino
postavljanje nije jednostavno.
)
Povucite ladicu do kraja hoda.
)
Oslobodite je povlačenjem prema gore.
Otvaranje
Postavljanje
Postupite na sljedeći način:
)
prijenosnom svjetiljkom osvijetlite prostor
ispod sjedala,
)
umetnite ladicu u vodilice,
)
podignite stopice i umetnite ladicu ispod
stopica,
)
na kraju hoda, uglavite je pritiskom.
U ladicu ne stavljajte teške predmete.
Page 156 of 431
)
Spustite stražnji naslon za ruke.
)
Povucite ručicu poklopca prema dolje.
)
Spustite poklopac.
)
Utovarite predmete kroz unutrašnjost
prtljažnika.
Otvor za skije
Taj otvor omogućuje prijevoz dugih predmeta.
Otvaranje
)
Spuštanjem naslona za ruke putnici na
stražnjim mjestima mogu se udobnije
smjestiti.
Naslon za ruke omogućuje i pristup otvoru za
prijevoz skija.
Stražnji naslon za ruke
Taj element pruža komfor putnicima na
stražnjim sjedalima.
Page 157 of 431
155Oprema
1.
Stražnja polica
(vidi opis na sljedećoj stranici)
2.
Kukice
(vidi opis na sljedećoj stranici)
3.
Utičnica 12 V
(vidi opis na sljedećoj stranici)
4.
Prijenosna svjetiljka
(vidi opis na sljedećim stranicama)
5.
Prsteni za učvršćenje prtljage
6.
Kutija
za stvari
(vidi opis na sljedećim stranicama)
7.
Rem
en za pridržavanje
8.
Pretinac s mre
ž
icom
Oprema u prtljažniku
Page 158 of 431
Vađenje police:
)
otkvačite obje uzice,
)
policu malo podignite i izvadite je.
Polica se može spremiti:
- uspravno iza prednjih sjedala,
- plošno na dnu prtljažnika.
Stražnja polica
Na kukice možete objesiti vrećice s namirnicama.
Kukice
Pristup kutiji za stvari
Postoji i dodatna kukica ispod stražnje
police na koju se može zakvačiti
uzica podnice prtljažnika, radi lakšeg
pristupa priručnom alatu i rezer vnom
kotaču ili priboru za privremeni
popravak gume...
Page 159 of 431
157Oprema
)
Za priključivanje nekog uređaja koji radi na
12 V (najveće snage 120 W), skinite kapicu
i spojite odgovarajući adapter.
)
Okrenite ključ u položaj kontakta.
Utičnica 12 V
Na stijenci prtljažnika nalazi se rasvjetno tijelo
koje služi kao svjetlo u prtljažniku i kao džepna
svjetiljka.
Za funkciju rasvjete prtljažnika pogledajte
poglavlje " Vidljivost - Svjetlo u prtljažniku".
Prijenosna svjetiljka
Način rada
Ova svjetiljka radi na punjive baterije tipa
NiMH.
Kao prijenosna svjetiljka može raditi oko
45 minuta, a puni se u vožnji, ako je postavljena
u ležište.
Prilikom stavljanja baterije, pazite na
polove.
Punjive baterije ne smijete zamijeniti
običnim baterijama.
Page 160 of 431
Korištenje
)
Izvadite je iz ležišta povlačenjem prema
gore.
)
Za paljenje i gašenje pritisnite prekidač na
poleđini.
)
Na poleđini je i nosač koji se može otklopiti
tako da se svjetiljka može postaviti
u uspravan položaj gdje vam je potrebna,
na primjer, prilikom zamjene kotača.
Vraćanje u ležište
)
Vratite svjetiljku u njeno ležište počevši s
donjim dijelom.
Ako je prethodno niste ugasili, ugasit će se
automatski, ako je dobro utaknuta.
Kutija za stvari
)
Za pristup toj kutiji, podignite podnicu
prtljažnika.
Kutija sadrži pretince za spremanje kompleta
rezer vnih žarulja, kompleta pr ve pomoći,
dva sigurnosna trokuta...
U njoj je smješten i priručni alat, pribor za
privremeni popravak gume...
Ako nije dobro utaknuta, neće se puniti
niti će se upaliti pri otvaranju poklopca
prtljažnika.
