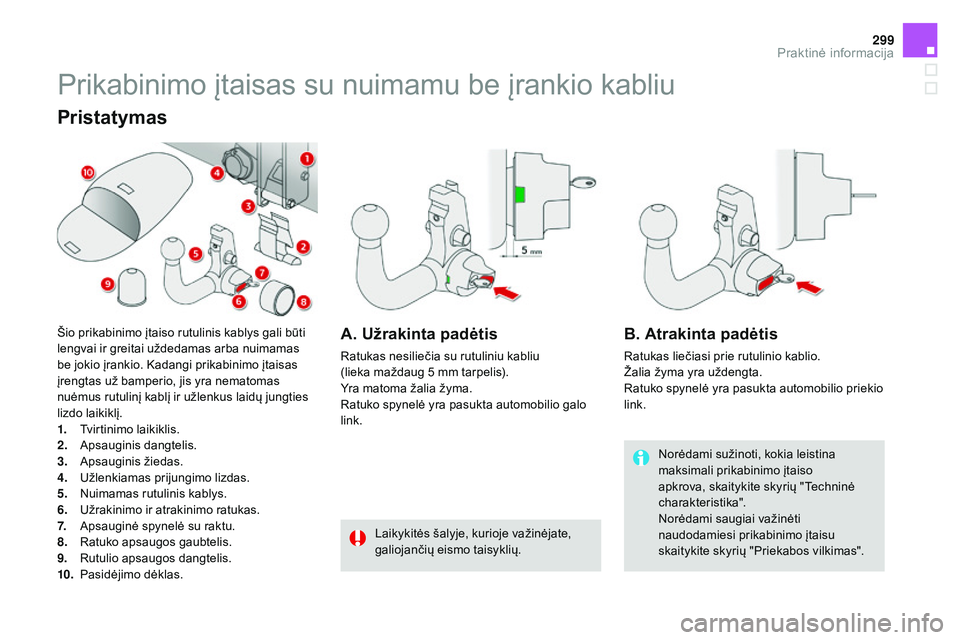

Prikabinimo įtaisas su nuimamu be įrankio kabliu
Norėdami sužinoti, kokia leistina
maksimali prikabinimo įtaiso
apkrova, skaitykite skyrių "Techninė
charakteristika".
Norėdami saugiai važinėti
naudodamiesi prikabinimo įtaisu
skaitykite skyrių "Priekabos vilkimas".
Laikykitės šalyje, kurioje važinėjate,
galiojančių eismo taisyklių.
Pristatymas
Šio prikabinimo įtaiso rutulinis kablys gali būti
lengvai ir greitai uždedamas arba nuimamas
be jokio įrankio. Kadangi prikabinimo įtaisas
įrengtas už bamperio, jis yra nematomas
nuėmus rutulinį kablį ir užlenkus laidų jungties
lizdo laikiklį.
1.
T

virtinimo laikiklis.
2.
A

psauginis dangtelis.
3.
A

psauginis žiedas.
4.
U

žlenkiamas prijungimo lizdas.
5.
N

uimamas rutulinis kablys.
6.
U

žrakinimo ir atrakinimo ratukas.
7.
A

psauginė spynelė su raktu.
8.
R

atuko apsaugos gaubtelis.
9.
R

utulio apsaugos dangtelis.
10.
P

asidėjimo dėklas.A. Užrakinta padėtis
Ratukas nesiliečia su rutuliniu kabliu
(lieka maždaug 5 mm tarpelis).
Yra matoma žalia žyma.
Ratuko spynelė yra pasukta automobilio galo
link.
B. Atrakinta padėtis
Ratukas liečiasi prie rutulinio kablio.
Žalia žyma yra uždengta.
Ratuko spynelė yra pasukta automobilio priekio
link.
Praktinė informacija

DS4_lt_Chap10_info-pratiques_ed02-2015

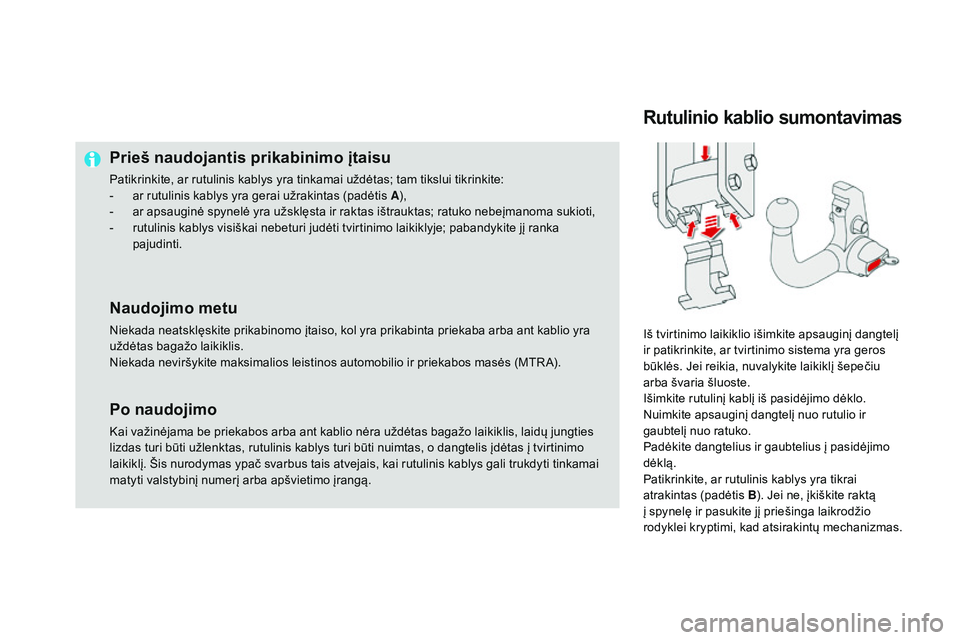

Prieš naudojantis prikabinimo įtaisu
Patikrinkite, ar rutulinis kablys yra tinkamai uždėtas; tam tikslui tikrinkite:
- a r rutulinis kablys yra gerai užrakintas (padėtis A ),
-

a
r apsauginė spynelė yra užsklęsta ir raktas ištrauktas; ratuko nebeįmanoma sukioti,
-

r
utulinis kablys visiškai nebeturi judėti tvirtinimo laikiklyje; pabandykite jį ranka
pajudinti.
Naudojimo metu
Niekada neatsklęskite prikabinomo įtaiso, kol yra prikabinta priekaba arba ant kablio yra
uždėtas bagažo laikiklis.
Niekada neviršykite maksimalios leistinos automobilio ir priekabos masės (MTR A).
Po naudojimo
Kai važinėjama be priekabos arba ant kablio nėra uždėtas bagažo laikiklis, laidų jungties
lizdas turi būti užlenktas, rutulinis kablys turi būti nuimtas, o dangtelis įdėtas į tvirtinimo
laikiklį. Šis nurodymas ypač svarbus tais atvejais, kai rutulinis kablys gali trukdyti tinkamai
matyti valstybinį numerį arba apšvietimo įrangą.
Rutulinio kablio sumontavimas
Iš tvirtinimo laikiklio išimkite apsauginį dangtelį
ir patikrinkite, ar tvirtinimo sistema yra geros
būklės. Jei reikia, nuvalykite laikiklį šepečiu
arba švaria šluoste.
Išimkite rutulinį kablį iš pasidėjimo dėklo.
Nuimkite apsauginį dangtelį nuo rutulio ir
gaubtelį nuo ratuko.
Padėkite dangtelius ir gaubtelius į pasidėjimo
dėklą.
Patikrinkite, ar rutulinis kablys yra tikrai
atrakintas (padėtis B). Jei ne, įkiškite raktą
į spynelę ir pasukite jį priešinga laikrodžio
rodyklei kryptimi, kad atsirakintų mechanizmas.

301
DS4_lt_Chap10_info-pratiques_ed02-2015
Jei rakto neįmanoma pasukti arba
ištraukti, reiškia, kad rutulinis kablys
nėra tinkamai užsifiksavęs; atlikite
procedūrą iš naujo.
Jei kuri nors iš užrakinimo sąlygų nėra
įvykdyta, atlikite procedūrą iš naujo.
Bet kuriuo atveju, jeigu žyma lieka
raudona, nenaudokite prikabinimo
įtaiso ir kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.

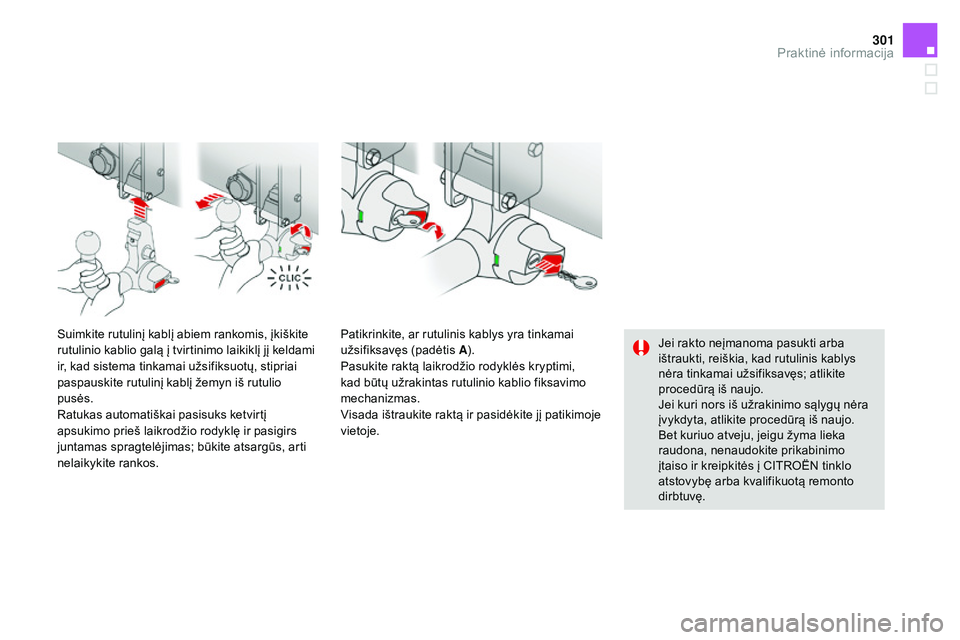

Suimkite rutulinį kablį abiem rankomis, įkiškite
rutulinio kablio galą į tvirtinimo laikiklį jį keldami
ir, kad sistema tinkamai užsifiksuotų, stipriai
paspauskite rutulinį kablį žemyn iš rutulio
pusės.
Ratukas automatiškai pasisuks ketvirtį
apsukimo prieš laikrodžio rodyklę ir pasigirs
juntamas spragtelėjimas; būkite atsargūs, arti
nelaikykite rankos.
Patikrinkite, ar rutulinis kablys yra tinkamai
užsifiksavęs (padėtis A
).
Pasukite raktą laikrodžio rodyklės kryptimi,
kad būtų užrakintas rutulinio kablio fiksavimo
mechanizmas.
Visada ištraukite raktą ir pasidėkite jį patikimoje
vietoje.
Praktinė informacija

DS4_lt_Chap10_info-pratiques_ed02-2015

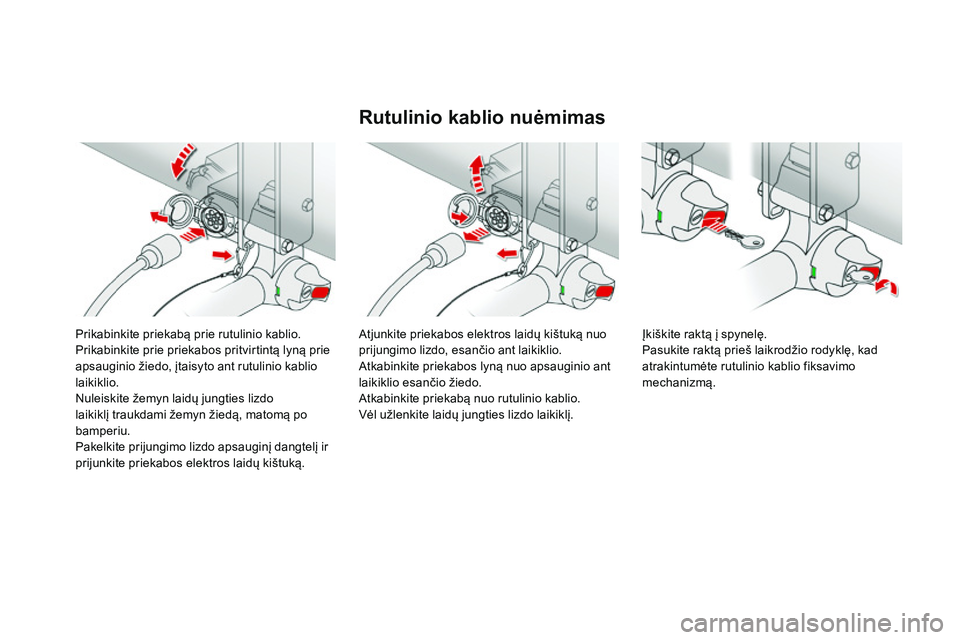

Prikabinkite priekabą prie rutulinio kablio.
Prikabinkite prie priekabos pritvirtintą lyną prie
apsauginio žiedo, įtaisyto ant rutulinio kablio
laikiklio.
Nuleiskite žemyn laidų jungties lizdo
laikiklį traukdami žemyn žiedą, matomą po
bamperiu.
Pakelkite prijungimo lizdo apsauginį dangtelį ir
prijunkite priekabos elektros laidų kištuką.
Rutulinio kablio nuėmimas
Atjunkite priekabos elektros laidų kištuką nuo
prijungimo lizdo, esančio ant laikiklio.
Atkabinkite priekabos lyną nuo apsauginio ant
laikiklio esančio žiedo.
Atkabinkite priekabą nuo rutulinio kablio.
Vėl užlenkite laidų jungties lizdo laikiklį.Įkiškite raktą į spynelę.
Pasukite raktą prieš laikrodžio rodyklę, kad
atrakintumėte rutulinio kablio fiksavimo
mechanizmą.

303
DS4_lt_Chap10_info-pratiques_ed02-2015

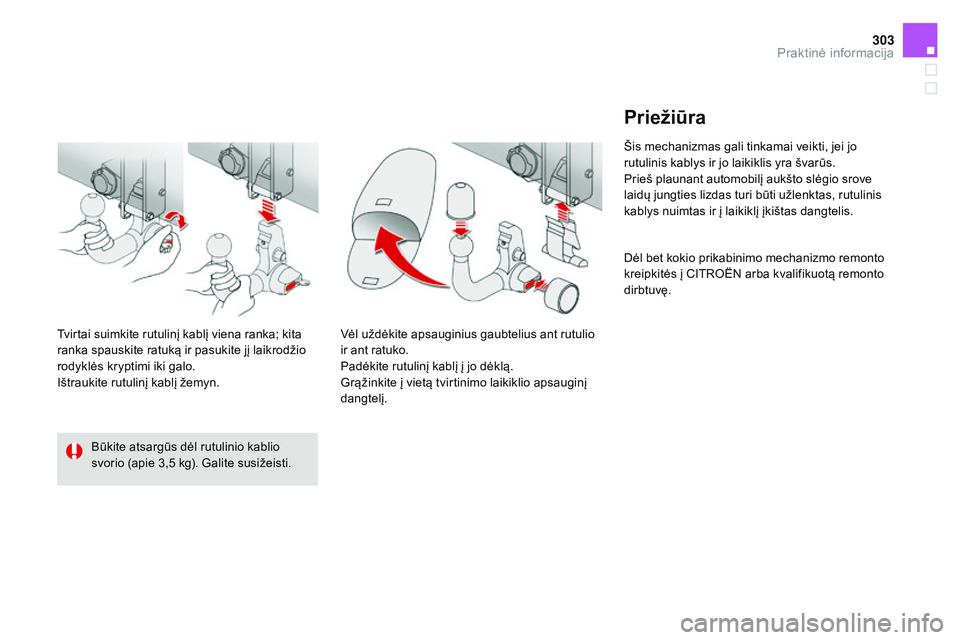

Būkite atsargūs dėl rutulinio kablio
svorio (apie 3,5 kg). Galite susižeisti.
Tvirtai suimkite rutulinį kablį viena ranka; kita
ranka spauskite ratuką ir pasukite jį laikrodžio
rodyklės kryptimi iki galo.
Ištraukite rutulinį kablį žemyn.
Vėl uždėkite apsauginius gaubtelius ant rutulio
ir ant ratuko.
Padėkite rutulinį kablį į jo dėklą.
Grąžinkite į vietą tvirtinimo laikiklio apsauginį
dangtelį.
Priežiūra
Šis mechanizmas gali tinkamai veikti, jei jo
rutulinis kablys ir jo laikiklis yra švarūs.
Prieš plaunant automobilį aukšto slėgio srove
laidų jungties lizdas turi būti užlenktas, rutulinis
kablys nuimtas ir į laikiklį įkištas dangtelis.
Dėl bet kokio prikabinimo mechanizmo remonto
kreipkitės į CITROËN arba kvalifikuotą remonto
dirbtuvę.
Praktinė informacija

DS4_lt_Chap10_info-pratiques_ed02-2015

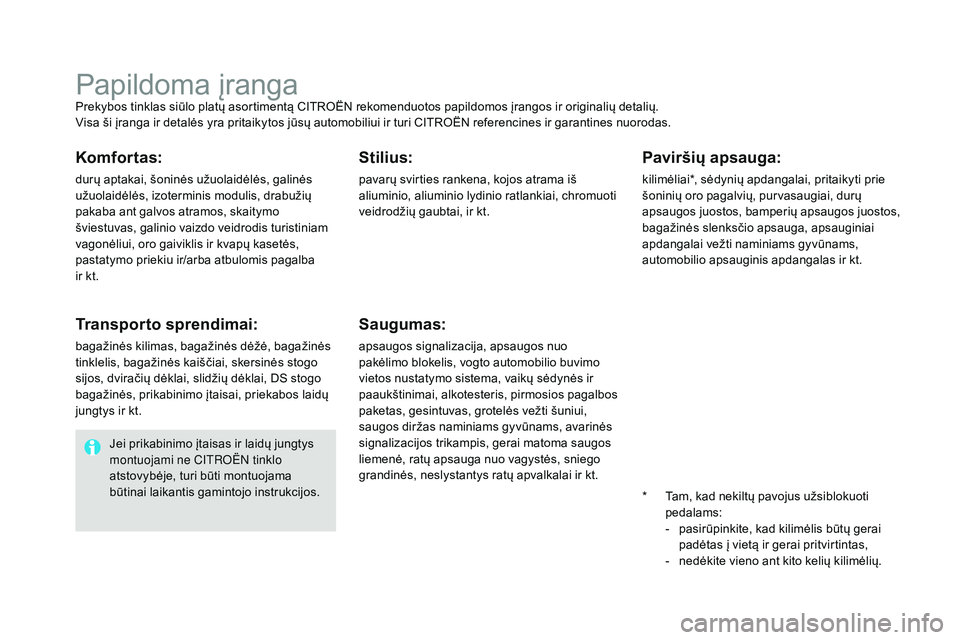

Papildoma įrangaPrekybos tinklas siūlo platų asortimentą CITROËN rekomenduotos papildomos įrangos ir originalių detalių.
Visa ši įranga ir detalės yra pritaikytos jūsų automobiliui ir turi CITROËN referencines ir garantines nuorodas.
Komfortas:
durų aptakai, šoninės užuolaidėlės, galinės
užuolaidėlės, izoterminis modulis, drabužių
pakaba ant galvos atramos, skaitymo
šviestuvas, galinio vaizdo veidrodis turistiniam
vagonėliui, oro gaiviklis ir kvapų kasetės,
pastatymo priekiu ir/arba atbulomis pagalba
ir kt.
Transporto sprendimai:
bagažinės kilimas, bagažinės dėžė, bagažinės
tinklelis, bagažinės kaiščiai, skersinės stogo
sijos, dviračių dėklai, slidžių dėklai, DS stogo
bagažinės, prikabinimo įtaisai, priekabos laidų
jungtys ir kt.
Stilius:
pavarų svirties rankena, kojos atrama iš
aliuminio, aliuminio lydinio ratlankiai, chromuoti
veidrodžių gaubtai, ir kt.
Saugumas:
apsaugos signalizacija, apsaugos nuo
pakėlimo blokelis, vogto automobilio buvimo
vietos nustatymo sistema, vaikų sėdynės ir
paaukštinimai, alkotesteris, pirmosios pagalbos
paketas, gesintuvas, grotelės vežti šuniui,
saugos diržas naminiams gyvūnams, avarinės
signalizacijos trikampis, gerai matoma saugos
liemenė, ratų apsauga nuo vagystės, sniego
grandinės, neslystantys ratų apvalkalai ir kt.
Jei prikabinimo įtaisas ir laidų jungtys
montuojami ne CITROËN tinklo
atstovybėje, turi būti montuojama
būtinai laikantis gamintojo instrukcijos.
*

T
am, kad nekiltų pavojus užsiblokuoti
pedalams:
-

p
asirūpinkite, kad kilimėlis būtų gerai
padėtas į vietą ir gerai pritvirtintas,
-

n
edėkite vieno ant kito kelių kilimėlių.
Paviršių apsauga:
kilimėliai*, sėdynių apdangalai, pritaikyti prie
šoninių oro pagalvių, purvasaugiai, durų
apsaugos juostos, bamperių apsaugos juostos,
bagažinės slenksčio apsauga, apsauginiai
apdangalai vežti naminiams gyvūnams,
automobilio apsauginis apdangalas ir kt.

305
DS4_lt_Chap10_info-pratiques_ed02-2015
Multimedija:
laisvų rankų įranga "Bluetooth", nešiojamieji
navigacijos aparatai, kartografinių duomenų
atnaujinimas, vairavimo pagalbos sistema,
nešiojamasis vaizdo ekranas, nešiojamosios
vaizdo įrangos laikiklis, 230V/50Hz elektros
lizdas, mobiliojo telefono įkroviklis, pritaikytas
"Iphone
®", paprasto arba išmaniojo telefono
laikiklis ir kt.
Atvykę į CITROËN tinklo atstovybę jūs taip pat
galėsite įsigyti automobilio valymo ir priežiūros
priemonių (vidaus ir išorės), tarp kurių yra
ir ekologiškų "TECHNATURE" asortimento
gaminių; taip pat skysčių papildymui
(stiklo ploviklio ir kt.), tinkamo jūsų automobiliui
atspalvio dažų pieštukų ir balionėlių, pakeitimui
skirtų elementų (laikino padangos sutaisymo
medžiagos kasečių ir pan.), ir kt.
Radijo ryšio siųstuvo
įrengimas
Jei norite savo automobilyje kaip
papildomą įrangą įrengti radijo ryšio
siųstuvą su išorine antena, galite
kreiptis į CITROËN tinklo atstovybę,
kur gausite informaciją apie siųstuvų,
kurie gali būti sumontuoti laikantis
direktyvos dėl elektromagnetinių
bangų suderinamumo automobiliuose
(2004/104/CE), charakteristikas
(transliavimo dažnį, maksimalų
siunčiamo signalo stiprumą, antenos
padėtį, specifines įmontavimo sąlygas).Įrengus automobilyje firmos CITROËN
referencinių nuorodų neturinčią
įrangą, gali atsirasti elektroninių
jūsų automobilio sistemų sutrikimų ir
energijos sąnaudų perviršis.
Kreipkites į CITROËN atstovybę ir
sužinosite rekomenduotų prietaisų ir
papildomos įrangos asortimentą. Priklausomai nuo šalyje galiojančių
įstatymų, kai kurią saugumo įrangą
gali būti privaloma turėti automobilyje:
saugos liemenę, avarinės signalizacijos
trikampį, pakeitimui skirtas
lemputes ir saugiklius, gesintuvą,
pirmosios pagalbos paketą, galinius
purvasaugius.
Praktinė informacija

DS4_lt_Chap11_caracteristiques_ed02-2015
Techninė charakteristika

DS4_lt_Chap11_caracteristiques_ed02-2015

DS4_lt_Chap11_caracteristiques_ed02-2015
Benzininių variklių ir pavarų dėžių duomenys
Benzininiai varikliaiV Ti 120PureTech 130 S&STHP 150
Pavarų dėžės BVM
(rankinė, 5
pavarų)BVM6
(rankinė, 6
pavarų)BVA6
(automatinė, 6
pavarų)
Tipai ir modifikacijos:
NX... 5FS0



5FS0/1HNYM/S
HNYM/1S
HNYM/2S 5FEA
Cilindrų darbinis tūris (cm
3) 1 5981 1991 598
Diametras x eiga (mm) 77
x 85,875
x 90,577
x 85,8
Didžiausia galia pagal ES stand. (kW)* 889611 0
Didžiausios galios režimas (aps./min) 6
0005
5006
050
Didžiausias sukimo momentas pagal ES stand. (Nm)160230 240
Didžiausio sukimo momento režimas (aps./min) 42501
7501
400
Degalai bešvinis benzinasbešvinis benzinasbešvinis benzinas
Katalizatorius yrayrayra
Variklio alyvos talpa(litrais) 4,253,54,25
.../S: modifikacija su sistema "Stop & Start".
.../1: modifikacija su mažo pasipriešinimo riedėjimui padangomis.
.../2: modifikacija su labai mažo pasipriešinimo riedėjimui padangomis.
* Didžiausia galia atitinka vertę, gautą bandant variklį stendu pagal ES reglamento nustatytas sąlygas (direktyvą 1999/99/CE).
