CITROEN DS4 2015 InstruksjonsbØker (in Norwegian)

269
DS4_no_Chap10_info-pratiques_ed02-2015

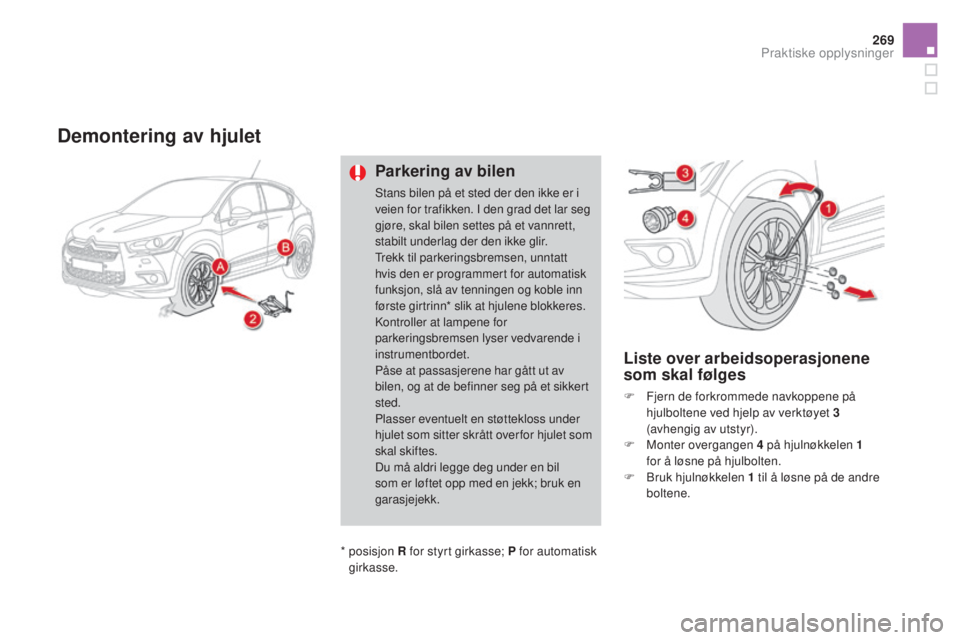

Demontering av hjulet
Parkering av bilen
Stans bilen på et sted der den ikke er i
veien for trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett,
stabilt underlag der den ikke glir.
Trekk til parkeringsbremsen, unntatt
hvis den er programmert for automatisk
funksjon, slå av tenningen og koble inn
første girtrinn* slik at hjulene blokkeres.
Kontroller at lampene for
parkeringsbremsen lyser vedvarende i
instrumentbordet.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Plasser eventuelt en støttekloss under
hjulet som sitter skrått over for hjulet som
skal skiftes.
Du må aldri legge deg under en bil
som er løftet opp med en jekk; bruk en
garasjejekk.
Liste over arbeidsoperasjonene
som skal følges
F Fjern de forkrommede navkoppene på hjulboltene ved hjelp av verktøyet 3
(avhengig av utstyr).
F

M
onter overgangen 4 på hjulnøkkelen 1
for å løsne på hjulbolten.
F

B
ruk hjulnøkkelen 1 til å løsne på de andre
boltene.
*


posisjon R for styrt girkasse; P for automatisk
girkasse.
Praktiske opplysninger

DS4_no_Chap10_info-pratiques_ed02-2015

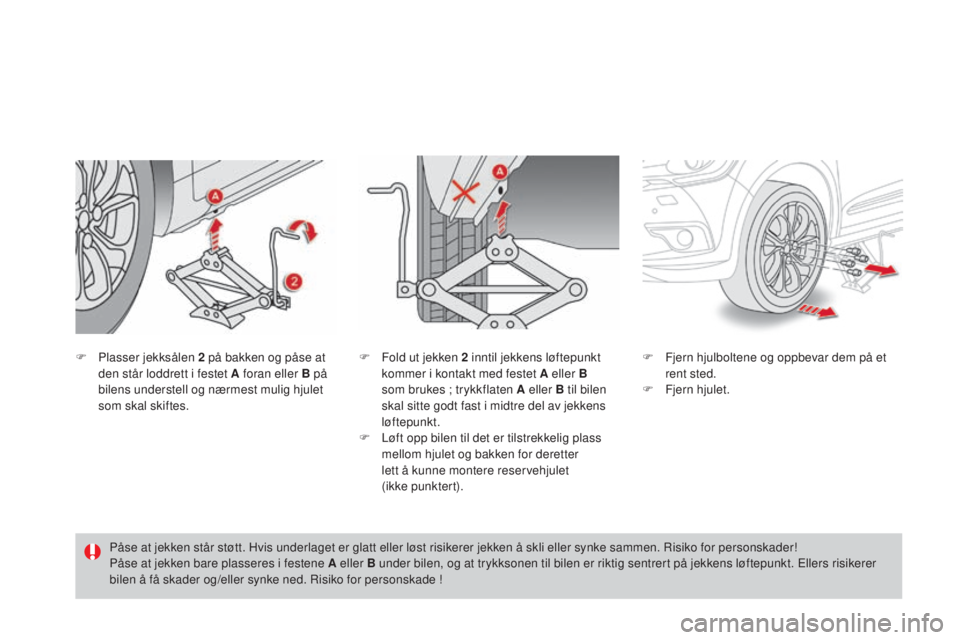

F Plasser jekksålen 2 på bakken og påse at
den står loddrett i festet A foran eller B på
bilens understell og nærmest mulig hjulet
som skal skiftes. F
F jern hjulboltene og oppbevar dem på et
rent sted.
F

F
jern hjulet.
Påse at jekken står støtt. Hvis underlaget er glatt eller løst risikerer jekken å skli eller synke sammen. Risiko for personskader!
Påse at jekken bare plasseres i festene A eller B under bilen, og at trykksonen til bilen er riktig sentrert på jekkens løftepunkt. Ellers risikerer
bilen å få skader og/eller synke ned. Risiko for personskade ! F
F old ut jekken 2 inntil jekkens løftepunkt
kommer i kontakt med festet A eller B
som brukes ; trykkflaten A eller B til bilen
skal sitte godt fast i midtre del av jekkens
løftepunkt.
F

L
øft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken for deretter
lett å kunne montere reservehjulet
(ikke punktert).

271
DS4_no_Chap10_info-pratiques_ed02-2015

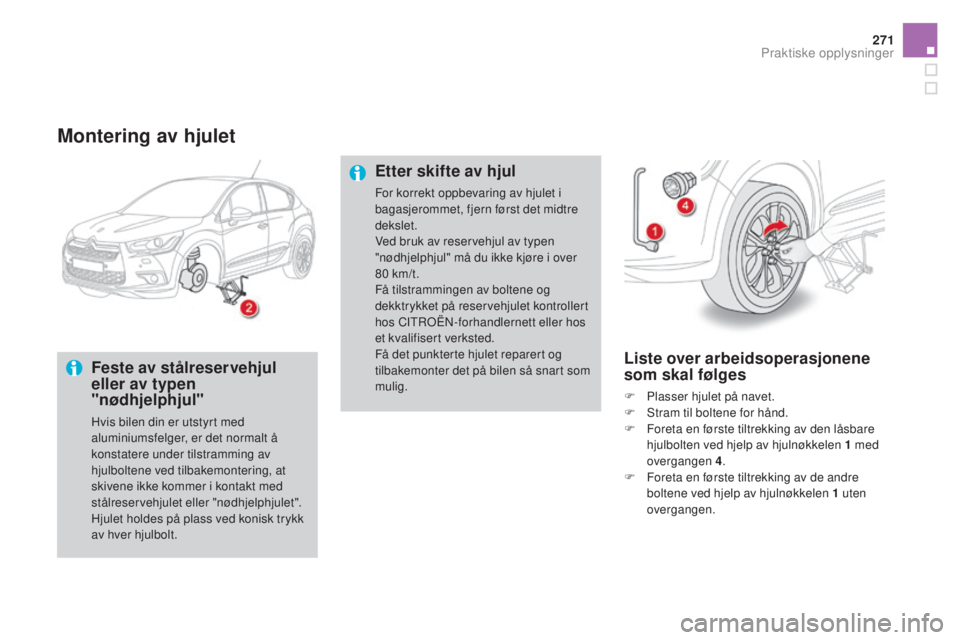

Montering av hjulet
Feste av stålreservehjul
eller av typen
"nødhjelphjul"
Hvis bilen din er utstyrt med
aluminiumsfelger, er det normalt å
konstatere under tilstramming av
hjulboltene ved tilbakemontering, at
skivene ikke kommer i kontakt med
stålreservehjulet eller "nødhjelphjulet".
Hjulet holdes på plass ved konisk trykk
av hver hjulbolt.
Liste over arbeidsoperasjonene
som skal følges
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av den låsbare
hjulbolten ved hjelp av hjulnøkkelen 1
med
overgangen 4 .
F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1
uten
overgangen.
Etter skifte av hjul
For korrekt oppbevaring av hjulet i
bagasjerommet, fjern først det midtre
dekslet.
Ved bruk av reservehjul av typen
"nødhjelphjul" må du ikke kjøre i over
80
km/t.
FÃ¥ tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
FÃ¥ det punkterte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
Praktiske opplysninger

DS4_no_Chap10_info-pratiques_ed02-2015

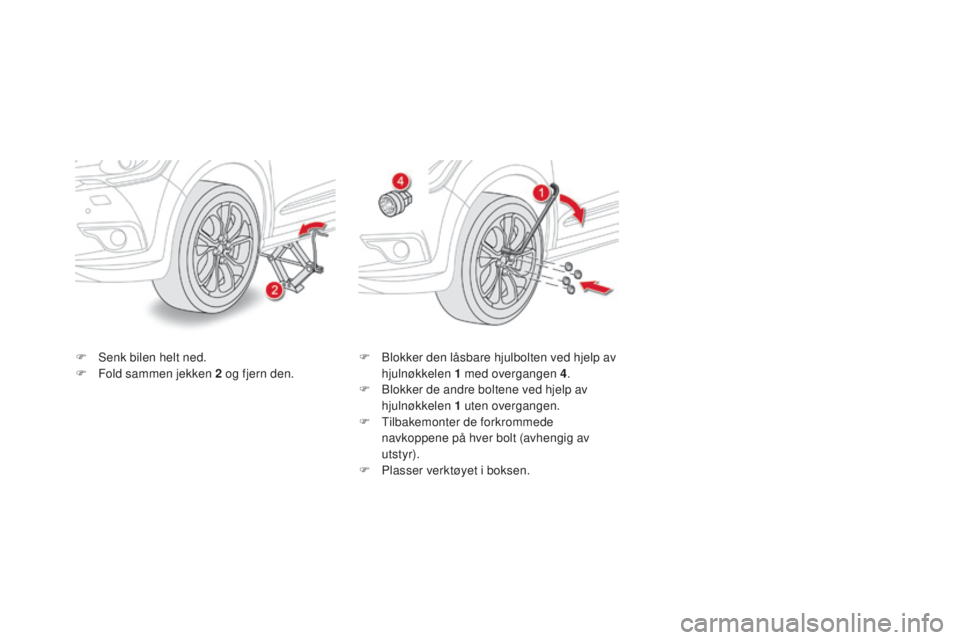

F Senk bilen helt ned.
F F old sammen jekken 2 og fjern den.F
B lokker den låsbare hjulbolten ved hjelp av
hjulnøkkelen 1 med overgangen 4.
F

B
lokker de andre boltene ved hjelp av
hjulnøkkelen 1
uten overgangen.
F

T
ilbakemonter de forkrommede
navkoppene på hver bolt (avhengig av
utstyr).
F

P
lasser verktøyet i boksen.

273
DS4_no_Chap10_info-pratiques_ed02-2015

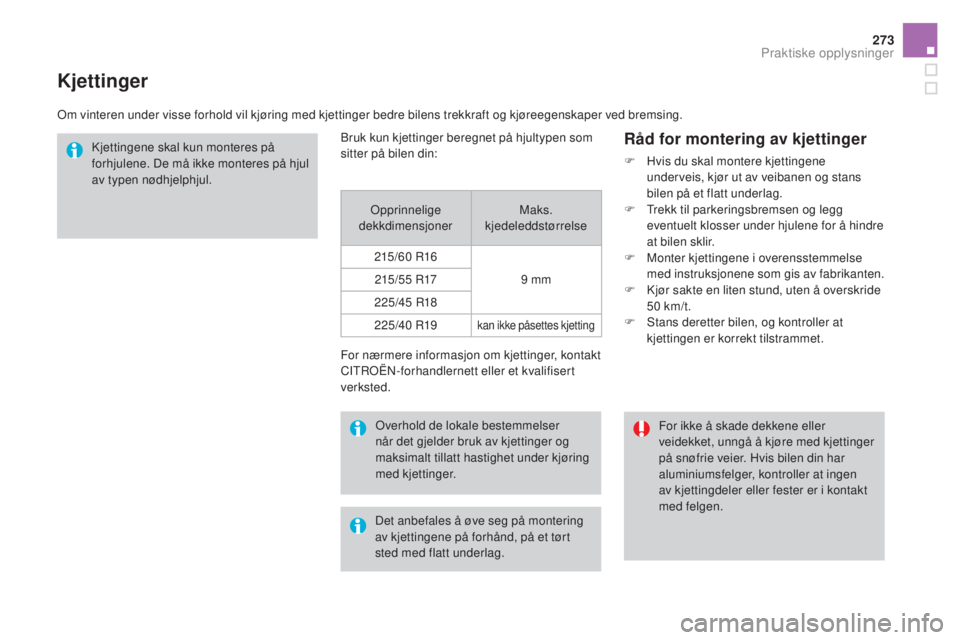

Kjettinger
Om vinteren under visse forhold vil kjøring med kjettinger bedre bilens trekkraft og kjøreegenskaper ved bremsing.Kjettingene skal kun monteres på
forhjulene. De må ikke monteres på hjul
av typen nødhjelphjul.
For nærmere informasjon om kjettinger, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.
RÃ¥d for montering av kjettinger
F Hvis du skal montere kjettingene underveis, kjør ut av veibanen og stans
bilen på et flatt underlag.
F

T
rekk til parkeringsbremsen og legg
eventuelt klosser under hjulene for å hindre
at bilen sklir.
F

M
onter kjettingene i overensstemmelse
med instruksjonene som gis av fabrikanten.
F

K
jør sakte en liten stund, uten å overskride
50
km/t.
F

S
tans deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.
For ikke å skade dekkene eller
veidekket, unngå å kjøre med kjettinger
på snøfrie veier. Hvis bilen din har
aluminiumsfelger, kontroller at ingen
av kjettingdeler eller fester er i kontakt
med felgen.
Overhold de lokale bestemmelser
når det gjelder bruk av kjettinger og
maksimalt tillatt hastighet under kjøring
med kjettinger.
Bruk kun kjettinger beregnet på hjultypen som
sitter på bilen din:
Opprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
215/60


R16 9

mm
215 / 5 5


R17
225/45


R18
225/40


R19
kan ikke påsettes kjetting
Det anbefales å øve seg på montering
av kjettingene på forhånd, på et tørt
sted med flatt underlag.
Praktiske opplysninger

DS4_no_Chap10_info-pratiques_ed02-2015

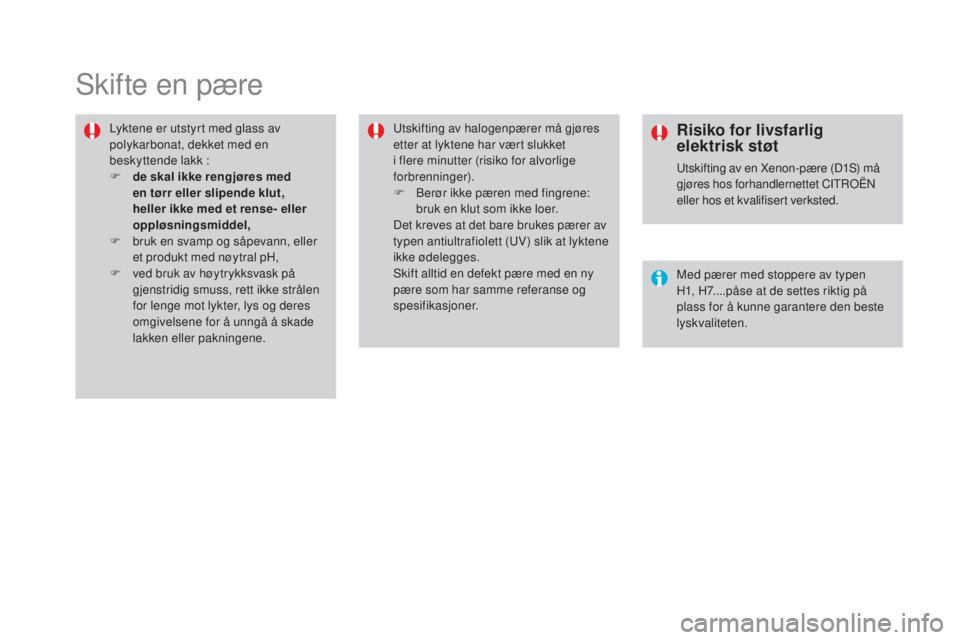

Skifte en pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :
F
d
e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F

b
ruk en svamp og såpevann, eller
et produkt med nøytral pH,
F

v
ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene. Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket
i flere minutter (risiko for alvorlige
forbrenninger).
F

B
erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.Risiko for livsfarlig
elektrisk støt
Utskifting av en Xenon-pære (D1S) må
gjøres hos forhandlernettet CITROËN
eller hos et kvalifisert verksted.
Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.

275
DS4_no_Chap10_info-pratiques_ed02-2015

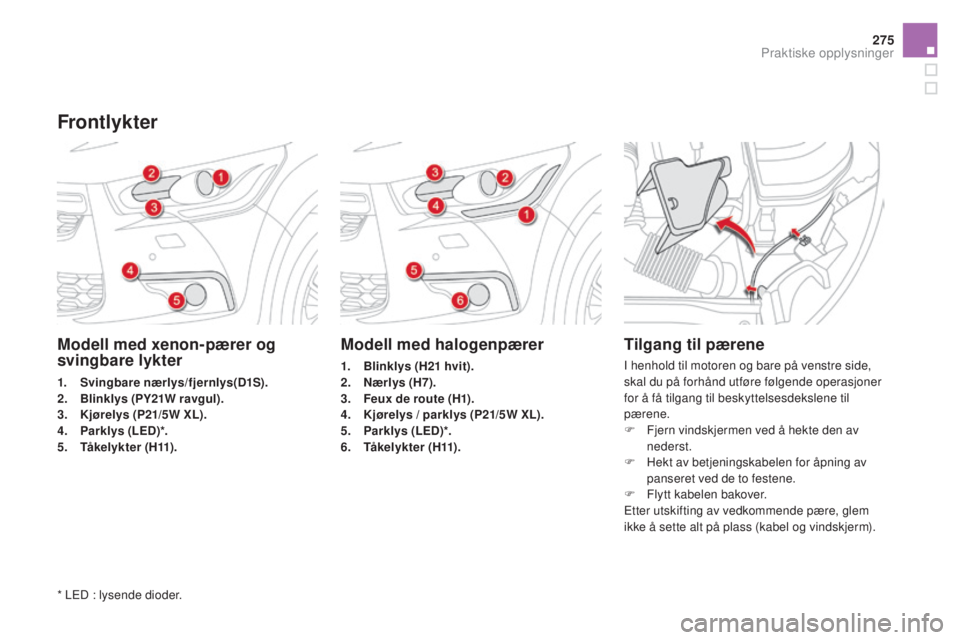

Modell med xenon-pærer og
svingbare lykter
1. Svingbare nærlys/fjernlys(D1S).
2. Blinklys (PY21W ravgul).
3.
K

jørelys (P21/5W XL).
4.
P

ar klys (LED)*.
5.
T

Ã¥ k e l y k t e r ( H11) .
Modell med halogenpærer
1. Blinklys (H21 hvit).
2. N ærlys (H7).
3.
F

eux de route (H1).
4.
K

jørelys / parklys (P21/5W XL).
5.
P

ar klys (LED)*.
6.
T

Ã¥ k e l y k t e r ( H11) .
Tilgang til pærene
I henhold til motoren og bare på venstre side,
skal du på forhånd utføre følgende operasjoner
for å få tilgang til beskyttelsesdekslene til
pærene.
F
F
jern vindskjermen ved å hekte den av
nederst.
F

H
ekt av betjeningskabelen for åpning av
panseret ved de to festene.
F

F
lytt kabelen bakover.
Etter utskifting av vedkommende pære, glem
ikke å sette alt på plass (kabel og vindskjerm).
Frontlykter
* LED : lysende dioder.
Praktiske opplysninger

DS4_no_Chap10_info-pratiques_ed02-2015
Skifte av nærlys (på modeller
med halogenlys)
F Fjern dekslet ved å trekke i sluttstykket.
F K oble fra kontakten.
F

T
rekk fjærene tilside for å frigjøre pæren.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.

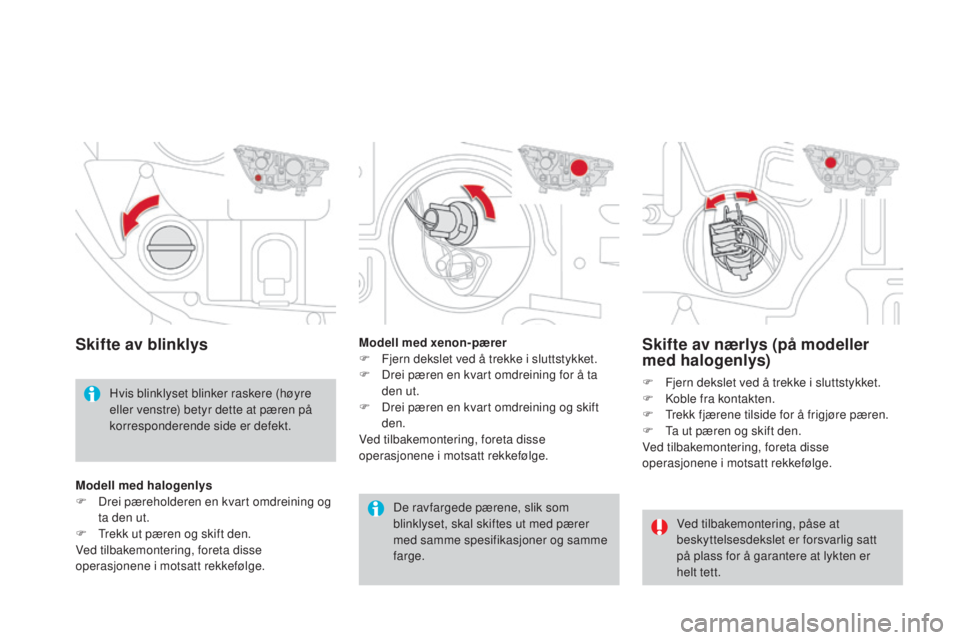

Skifte av blinklys
Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig satt
på plass for å garantere at lykten er
helt tett.
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge.
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Modell med xenon-pærer
F

F

jern dekslet ved å trekke i sluttstykket.
F

D

rei pæren en kvart omdreining for å ta
den ut.
F

D

rei pæren en kvart omdreining og skift
den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
Modell med halogenlys
F

D

rei pæreholderen en kvart omdreining og
ta den ut.
F
T
rekk ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.

277
DS4_no_Chap10_info-pratiques_ed02-2015

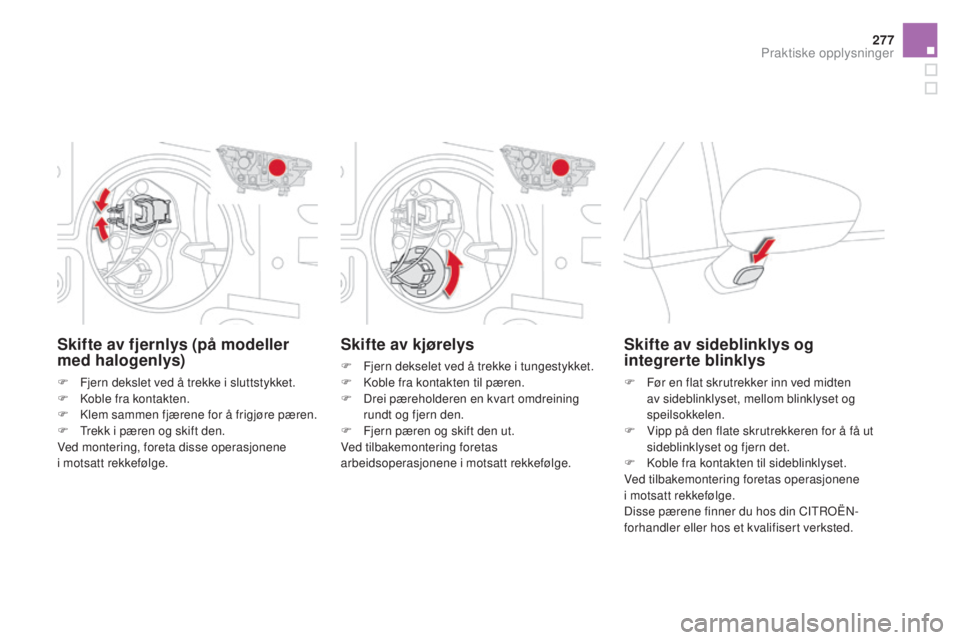

Skifte av kjørelys
F Fjern dekselet ved å trekke i tungestykket.
F K oble fra kontakten til pæren.
F

D
rei pæreholderen en kvart omdreining
rundt og fjern den.
F

F
jern pæren og skift den ut.
Ved tilbakemontering foretas
arbeidsoperasjonene i motsatt rekkefølge.
Skifte av fjernlys (på modeller
med halogenlys)
F Fjern dekslet ved å trekke i sluttstykket.
F K oble fra kontakten.
F

K
lem sammen fjærene for å frigjøre pæren.
F

T
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene
i motsatt rekkefølge.
Skifte av sideblinklys og
integrerte blinklys
F Før en flat skrutrekker inn ved midten av sideblinklyset, mellom blinklyset og
speilsokkelen.
F

V
ipp på den flate skrutrekkeren for å få ut
sideblinklyset og fjern det.
F

K
oble fra kontakten til sideblinklyset.
Ved tilbakemontering foretas operasjonene
i motsatt rekkefølge.
Disse pærene finner du hos din CITROËN-
forhandler eller hos et kvalifisert verksted.
Praktiske opplysninger

DS4_no_Chap10_info-pratiques_ed02-2015
Utskifting av sidespotene (LED)
For å skifte ut disse lysdiodepærene, ta kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.
Utskifting av lysskinner/parklys
For utskifting av denne typen pære med
lysdioder, ta kontakt med CITROËN eller et
kvalifisert verksted.
Skifte av tåkelykter
F Sett en flat skrutrekker inn i hullet til pyntelisten.F Vipp skrutrekkeren og hekt listen fra støtfangeren (sensoren for hjelp til
parkering sitter fast på pyntelisten).
F

F
jern de to festeskruene til modulen og ta
den ut av sitt leie.
F

K
oble fra kontakten til pæreholderen.
F

D
rei pæreholderen en kvart omdreining og
fjern den.
F

T
rekk ut pæren og skift den.
Ved tilbakemontering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.
For skifte av disse pærene, kan du kan ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
