Szerszám nélkül levehető vonófej
A vonófej terhelhetőségével
kapcsolatban lásd a „Műszaki adatok”
c. fejezetet.
A vonófejjel történő biztonságos
közlekedéssel kapcsolatban lásd az
„Utánfutó vontatása” c. részt.
Kérjük, tartsa be annak az országnak
az előírásait, ahol közlekedik.

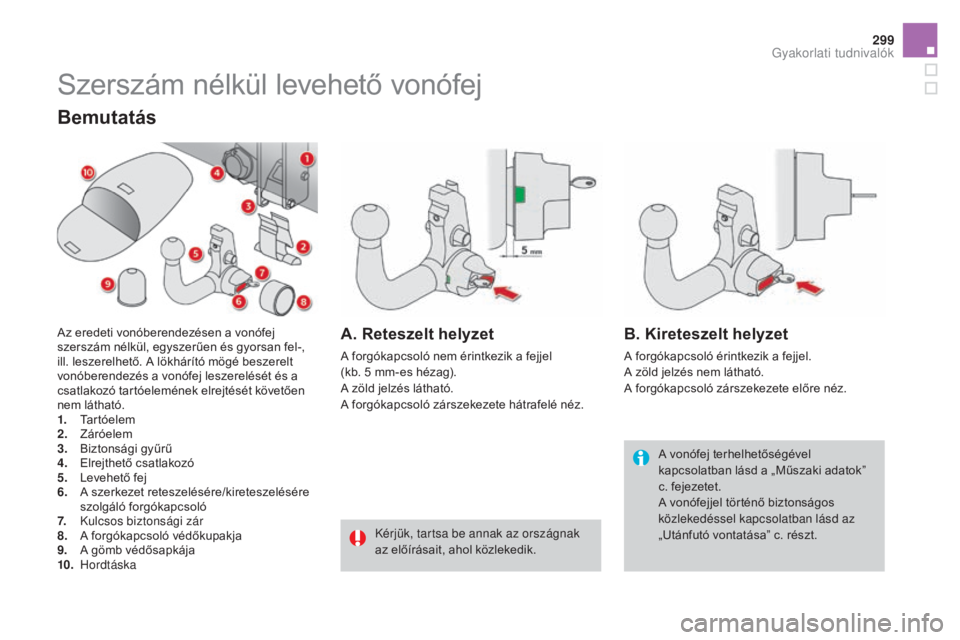

Bemutatás
Az eredeti vonóberendezésen a vonófej
szerszám nélkül, egyszerűen és gyorsan fel-,
ill. leszerelhető. A lökhárító mögé beszerelt
vonóberendezés a vonófej leszerelését és a
csatlakozó tartóelemének elrejtését követően
nem látható.
1.
Ta

r t ó e l e m
2.
Z

áróelem
3.
B

iztonsági gyűrű
4.
E

lrejthető csatlakozó
5.
L

evehető fej
6.
A

szerkezet reteszelésére/kireteszelésére
szolgáló forgókapcsoló
7.
K

ulcsos biztonsági zár
8.
A f

orgókapcsoló védőkupakja
9.
A g

ömb védősapkája
10.


HordtáskaA. Reteszelt helyzet
A forgókapcsoló nem érintkezik a fejjel
(kb. 5 mm-es hézag).
A zöld jelzés látható.
A forgókapcsoló zárszekezete hátrafelé néz.
B. Kireteszelt helyzet
A forgókapcsoló érintkezik a fejjel.
A zöld jelzés nem látható.
A forgókapcsoló zárszekezete előre néz.
Gyakorlati tudnivalók

DS4_hu_Chap10_info-pratiques_ed02-2015
Használat előtt
Ellenőrizze a vonófej megfelelő felszerelését a következő pontok átvizsgálásával:
- a f ej megfelelően reteszelődött ( A helyzet),
-

a b
iztonsági zár reteszelve van és a kulcs nincs a zárban: a forgókapcsolót nem lehet
működtetni,
-

a f
ej egyáltalán nem mozog a tartóelemben (próbálja kézzel megmozgatni).
Használat közben
Ne reteszelje ki az eszközt, amíg a vontatmány ill. a szállítóeszköz a fejre van szerelve.
Ne lépje túl a megengedett guruló össztömeget.
Használat után
Ha tartósan közlekedik vontatmány vagy szállítóeszköz nélkül, rejtse el a csatlakozót,
szerelje le a vonófejet, és helyezze a záróelemet a tartóelembe. Ez különösen olyankor
fontos, ha a vonófej akadályozná a rendszámtábla és a világítás megfelelő láthatóságát.

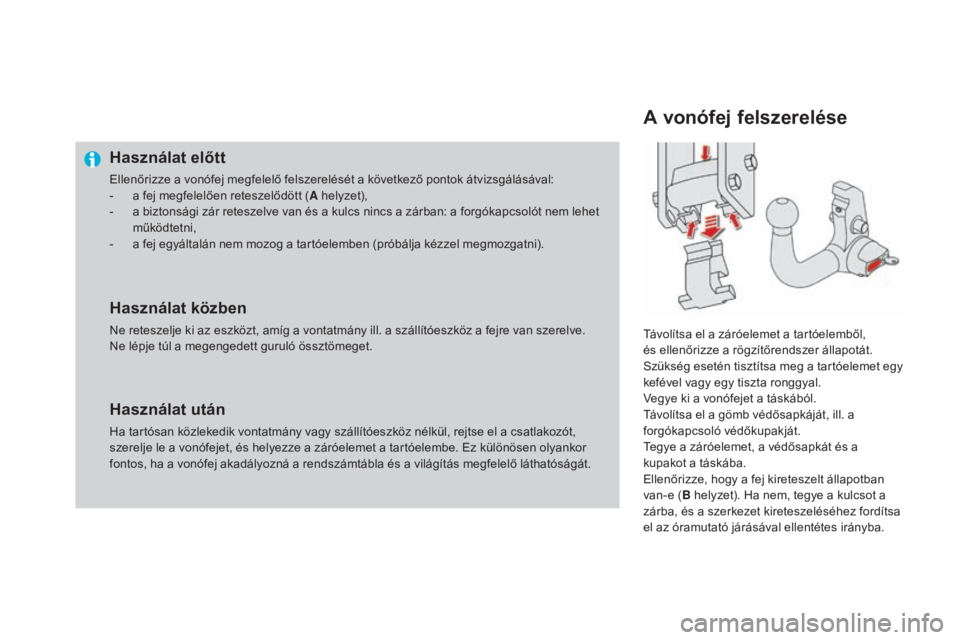

A vonófej felszerelése
Távolítsa el a záróelemet a tartóelemből,
és ellenőrizze a rögzítőrendszer állapotát.
Szükség esetén tisztítsa meg a tartóelemet egy
kefével vagy egy tiszta ronggyal.
Vegye ki a vonófejet a táskából.
Távolítsa el a gömb védősapkáját, ill. a
forgókapcsoló védőkupakját.
Tegye a záróelemet, a védősapkát és a
kupakot a táskába.
Ellenőrizze, hogy a fej kireteszelt állapotban
van-e ( B helyzet). Ha nem, tegye a kulcsot a
zárba, és a szerkezet kireteszeléséhez fordítsa
el az óramutató járásával ellentétes irányba.

301
DS4_hu_Chap10_info-pratiques_ed02-2015
Ha a kulcsot nem lehet elfordítani,
ill. kivenni, a vonófej rögzítése nem
megfelelő. Kezdje elölről a műveletet.
Ha a reteszelés valamelyik feltétele
nem teljesül, kezdje elölről a műveletet.
Ha a jelzés piros marad, ne használja
a vonóberendezést, és forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.

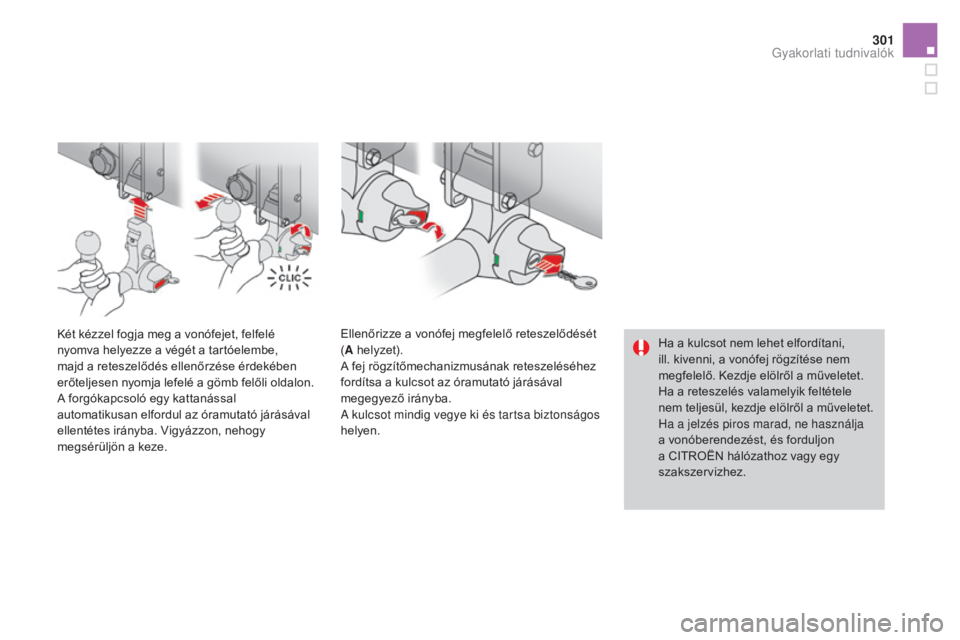

Két kézzel fogja meg a vonófejet, felfelé
nyomva helyezze a végét a tartóelembe,
majd a reteszelődés ellenőrzése érdekében
erőteljesen nyomja lefelé a gömb felőli oldalon.
A forgókapcsoló egy kattanással
automatikusan elfordul az óramutató járásával
ellentétes irányba. Vigyázzon, nehogy
megsérüljön a keze.
Ellenőrizze a vonófej megfelelő reteszelődését
(
A helyzet).
A fej rögzítőmechanizmusának reteszeléséhez
fordítsa a kulcsot az óramutató járásával
megegyező irányba.
A kulcsot mindig vegye ki és tartsa biztonságos
helyen.
Gyakorlati tudnivalók

DS4_hu_Chap10_info-pratiques_ed02-2015
Rögzítse a vontatmányt a vonófejre.
Kösse a vontatmány kábelét a tartóelem
biztonsági gyűrűjére.
A lökhárító alatt látható gyűrűvel húzza le a
csatlakozó tartóelemét.
Nyissa ki a csatlakozóaljzat védőfedelét
és dugja be a vontatmány elektromos
csatlakozóját.

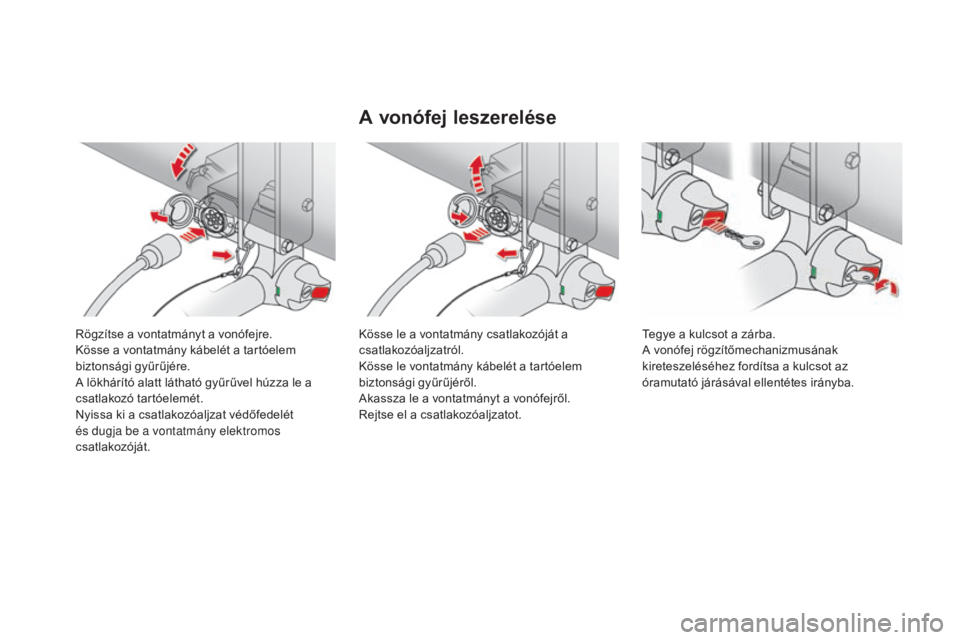

A vonófej leszerelése
Kösse le a vontatmány csatlakozóját a
csatlakozóaljzatról.
Kösse le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről.
Akassza le a vontatmányt a vonófejről.
Rejtse el a csatlakozóaljzatot.Tegye a kulcsot a zárba.
A vonófej rögzítőmechanizmusának
kireteszeléséhez fordítsa a kulcsot az
óramutató járásával ellentétes irányba.

303
DS4_hu_Chap10_info-pratiques_ed02-2015
Vegye figyelembe, hogy a vonófej
kb. 3,5 kg. Vigyázzon, nehogy
megsérüljön!
Az egyik kezével fogja meg szorosan a fejet,
a másik kezével nyomja meg és ütközésig
fordítsa el a forgókapcsolót az óramutató
járásával megegyező irányba.
Vegye le a vonófejet.
Helyezze vissza a gömb védősapkáját és a
forgókapcsoló védőkupakját.
Tegye el a vonófejet a táskába.
Illessze a helyére a záróelemet.
Karbantartás
A megfelelő működés csak akkor biztosított, ha
a vonófej és a tartóelem tiszta.
A gépjármű magas nyomású mosópisztollyal
történő tisztítása előtt a csatlakozóaljzatot el
kell rejteni, a vonófejet le kell szerelni, és a
záróelemet fel kell helyezni a tartóelemre.
A vonóberendezésen történő beavatkozásokkal
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Gyakorlati tudnivalók

DS4_hu_Chap10_info-pratiques_ed02-2015
Ta r t o z é k o kA hálózatban a CITROËN által kínált tartozékok és gyári alkatrészek széles választéka áll rendelkezésre.
A gépjárművéhez minden szempontból megfelelő tartozékok és alkatrészek CITROËN tanúsítvánnyal és garanciával rendelkeznek.
„Kényelem”:
légterelők az oldalablakokra, napfényvédők
a hátsó oldalablakokra, napfényvédő a hátsó
szélvédőre, isotherm modul, fejtámlára
rögzíthető vállfa, olvasólámpa, kiegészítő
visszapillantó vontatáshoz, illatosító és
illatpatronok, első és/vagy hátsó parkolássegítő
berendezés stb.
„Szállítási megoldások”:
csomagtérszőnyeg, csomagtértálca,
csomagtérháló, csomagtéri elválasztó
elemek, keresztirányú tetőcsomagtartó rudak,
kerékpártartó, síléctartó, DS tetőboxok,
vonóhorgok és kábelek stb.
„Stílus”:
sebességváltógombok, alumínium lábtámasz,
alumínium keréktárcsák, krómozott
visszapillantótükör-burkolatok stb.
„Biztonság”:
riasztó, felemelés elleni védelem, nyomkövető
rendszer lopott autók felderítéséhez,
gyermekülések és ülésmagasítók,
alkoholszonda, elsősegélydoboz, tűzoltó
készülék, utastéri elválasztó rács, biztonsági
öv kisállatoknak, elakadásjelző háromszög,
fényvisszaverő láthatósági mellény, kerékőrök,
hóláncok, hózoknik stb.
Ha a vonóhorgot és a hozzá tartozó
kábelt nem a CITROËN hálózatban
szerelteti fel, feltétlen tartsa be a gyártó
utasításait.
*

A p
edálok zavartalan működése érdekében:
-

ü
gyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
-

s
oha ne helyezzen egymásra több
védőszőnyeget.
„Vé d e l e m ”:
kiegészítő padlószőnyegek*, oldallégzsákokkal
használható üléshuzatok, sárfogók, ajtóvédő
csíkok, lökhárítóvédők, csomagtérperem-
védő, védőhuzatok kisállatok szállításához,
védőponyva stb.

305
DS4_hu_Chap10_info-pratiques_ed02-2015
„Multimédia”:
Bluetooth kihangosító készlet, hordozható
navigációs készülékek, térképészeti frissítő
CD, vezetéssegítő, hordozható videoképernyő,
konzol hordozható videóhoz, 230 V/50 Hz-es
csatlakozó, Iphone
®-kompatibilis mobiltelefon-
töltő, mobiltelefon/okostelefon-tartó stb.
A CITROËN hálózatban ezen kívül különböző -
külső és belső - tisztító- és ápolószereket
(köztük a „TECHNATURE” környezetbarát
termékeket), folyadékokat (ablakmosó
folyadék stb.), gépjárműve színével megegyező
árnyalatú javítótollakat és festékszórókat,
valamint cserepatronokat (pl. az ideiglenes
abroncsjavító készlethez stb.) is beszerezhet.
Rádiókommunikációs
eszközök beszerelése
A gépjárműre helyezett külső
antennával rendelkező, utólag
beszerelt rádiókommunikációs
eszközök telepítését megelőzően a
CITROËN hálózatnál tájékozódhat
arról, hogy a gépjárművek
elektromágneses kompatibilitására
vonatkozó irányelvnek (2004/104/EK)
megfelelően milyen tulajdonságokkal
(frekvenciasáv, max. kimeneti
teljesítmény, antenna helyzete,
speciális telepítési követelmények)
rendelkező adókészülékek szerelhetők
be a gépjárműbe.Bármely, a CITROËN által nem
rendszeresített elektromos tartozék
vagy alkatrész beszerelése
a gépjármű elektronikus
rendszerének meghibásodásához és
túlfogyasztáshoz vezethet.
Kérjük, forduljon a CITROËN
márkaképviseletekhez, hogy
megismerje a rendszeresített
tartozékok és alkatrészek kínálatát. Az adott országban érvényes
jogszabályok értelmében előfordulhat,
hogy bizonyos biztonsági felszerelések
kötelező tartozékoknak minősülnek:
fényvisszaverő láthatósági mellény,
elakadásjelző háromszög, izzókészlet,
cserebiztosítékok, tűzoltó készülék,
elsősegélydoboz, hátsó sárfogók.
Gyakorlati tudnivalók

DS4_hu_Chap11_caracteristiques_ed02-2015
Műszaki adatok

DS4_hu_Chap11_caracteristiques_ed02-2015

DS4_hu_Chap11_caracteristiques_ed02-2015
Benzinmotorok és sebességváltók
BenzinmotorokVTi 120PureTech 130 S&STHP 15 0
Sebességváltók BVM
(5


fokozatú kézi)BVM6
(6


fokozatú kézi)BVA6
(6


fokozatú automata)
Típus, modell, változat:
NX... 5FS0



5FS0/1HNYM/S
HNYM/1S
HNYM/2S 5FEA
Hengerűrtartalom (cm
3) 1 5981 1991 598
Furat x löket (mm) 77
x 85,875
x 90,577
x 85,8
Max. teljesítmény EGK-szabvány szerint (kW)* 889611 0
Max. teljesítmény fordulatszáma (ford./perc) 6
0005
5006
050
Max. nyomaték EGK-szabvány szerint (Nm) 160230 240
Max. nyomaték fordulatszáma (ford./perc) 4
2501


7501
400
Üzemanyag ÓlommentesÓlommentesÓlommentes
Katalizátor IgenIgenIgen
Motorolaj-feltöltési mennyiség (liter) 4,253,54,25
.../S: Stop & Start funkcióval rendelkező modell.
.../1: alacsony gördülési ellenállású gumiabroncsokkal felszerelt modell.
.../2: nagyon alacsony gördülési ellenállású gumiabroncsokkal felszerelt modell.
* A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.
