249
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.

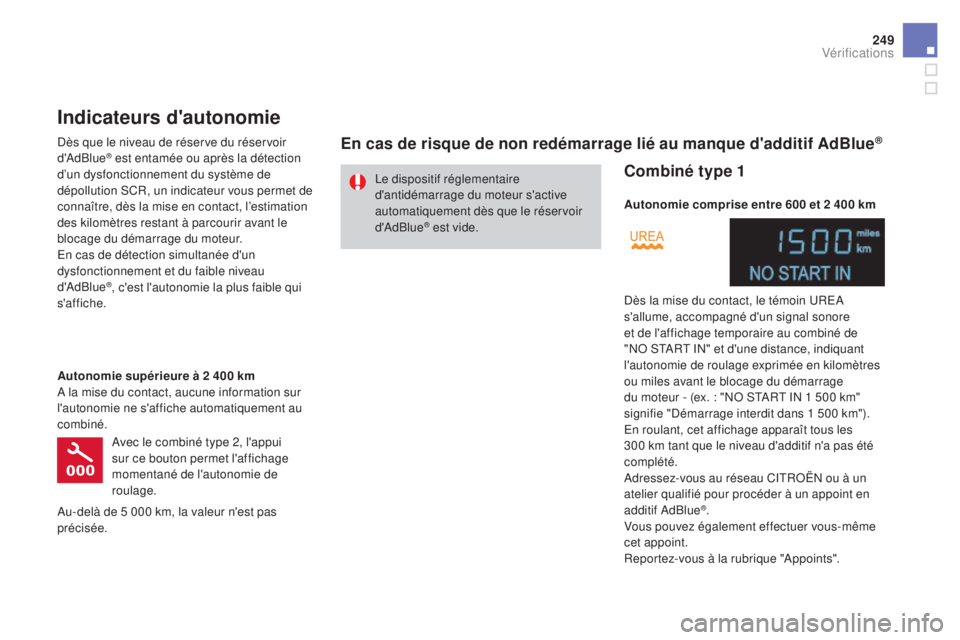

indicateurs d'autonomie
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamée ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche.
en cas de risque de non redémarrage lié au manque d'additif ad Blue®
autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
Avec le combiné type 2, l'appui
sur ce bouton permet l'affichage
momentané de l'autonomie de
roulage.
Au-delà de 5
000 km, la valeur n'est pas
précisée.
Combiné type 1
autonomie comprise entre 600 et 2 400 km
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore
et de l'affichage temporaire au combiné de
"NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage
du moteur - (ex.
: "NO START IN 1 500 km"
signifie "Démarrage interdit dans 1
500 km").
En roulant, cet affichage apparaît tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
vérifications

Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600


km").
En roulant, cet affichage apparaît toutes les
30
secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule.
au

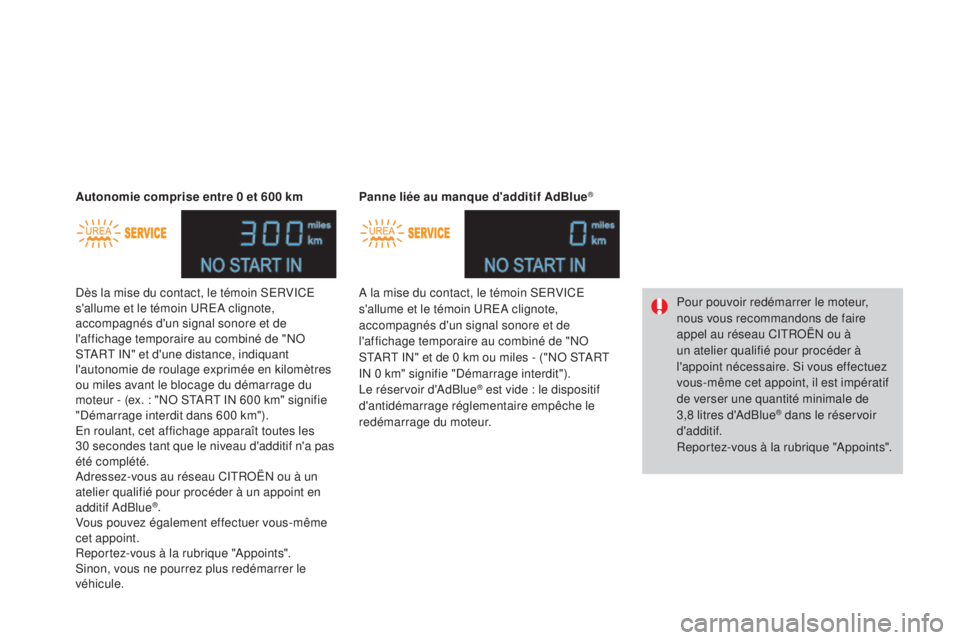

tonomie comprise entre 0 et 600 km
A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et de 0 km ou miles - ("NO START
IN 0 km" signifie "Démarrage interdit").
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur. Panne liée au manque d'additif a
d
Blue
®
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à
un atelier qualifié pour procéder à
l'appoint nécessaire. Si vous effectuez
vous-même cet appoint, il est impératif
de verser une quantité minimale de
3,8


litres d'AdBlue
® dans le réservoir
d'additif.
Reportez-vous à la rubrique "Appoints".

251

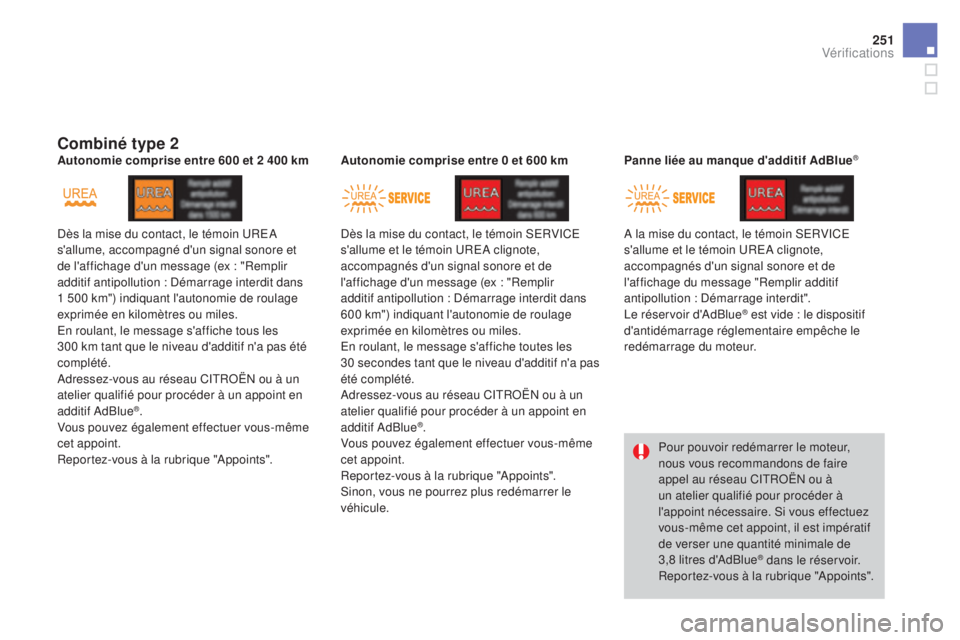

Combiné type 2
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex : "Remplir
additif antipollution

: Démarrage interdit dans
1 500
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
au

tonomie comprise entre 600 et 2 400 km
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution

: Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule. A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à
un atelier qualifié pour procéder à
l'appoint nécessaire. Si vous effectuez
vous-même cet appoint, il est impératif
de verser une quantité minimale de
3,8


litres d'AdBlue
® dans le réservoir.
Reportez-vous à la rubrique "Appoints".
au

tonomie comprise entre 0 et 600 km Panne liée au manque d'additif a
d
Blue
®
vérifications

en cas de détection d'un dysfonctionnement du système d'antipollution sCr
Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1 100 km parcourus après confirmation du dysfonctionnement du
s ystème d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau CITROËN ou dans un atelier qualifié.
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
en c

as de détection d'un
dysfonctionnement
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR. Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage temporaire au combiné
de "NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex.
: "NO START IN 600 km" signifie
"Démarrage interdit dans 600


km").
Pendant la phase de roulage autorisé
(entre 1 100 km et 0 km)
En roulant, cet affichage apparaît toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Combiné type 1

253

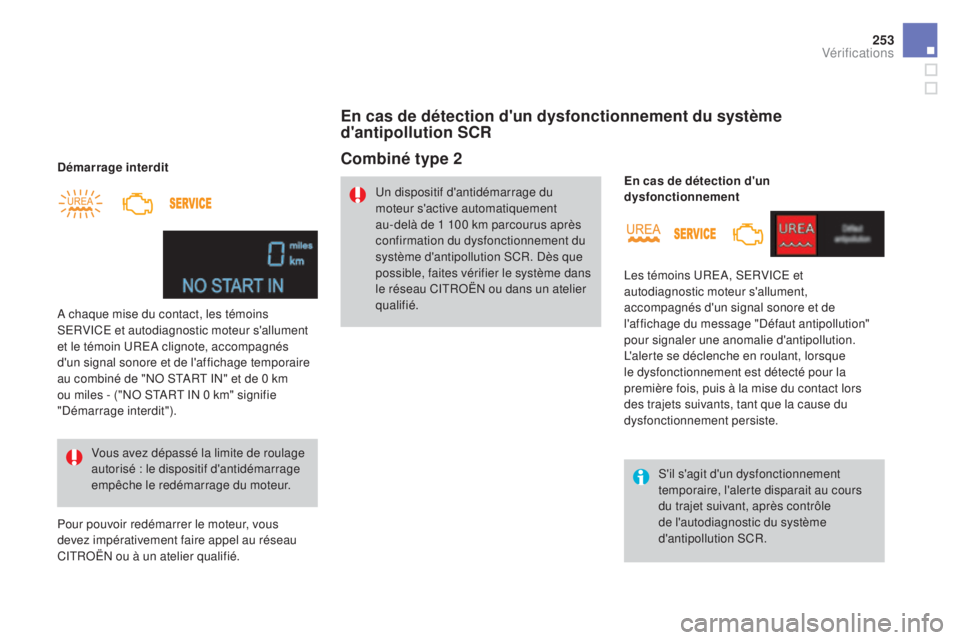

démarrage interditVous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés
d'un signal sonore et de l'affichage temporaire
au combiné de "NO START IN" et de 0
km
ou miles - ("NO START IN 0
km" signifie
"Démarrage interdit").
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.Combiné type 2
Un dispositif d'antidémarrage du
moteur s'active automatiquement
au-delà de 1
100 km parcourus après
confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que
possible, faites vérifier le système dans
le réseau CITROËN ou dans un atelier
qualifié.
en cas de détection d'un dysfonctionnement du système
d'antipollution sCr
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution"
pour signaler une anomalie d'antipollution.
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
en c
as de détection d'un
dysfonctionnement
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
vérifications

gel de l'additif ad Blue®
L'additif AdBlue® gèle à des
températures inférieures à -11°C
environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.

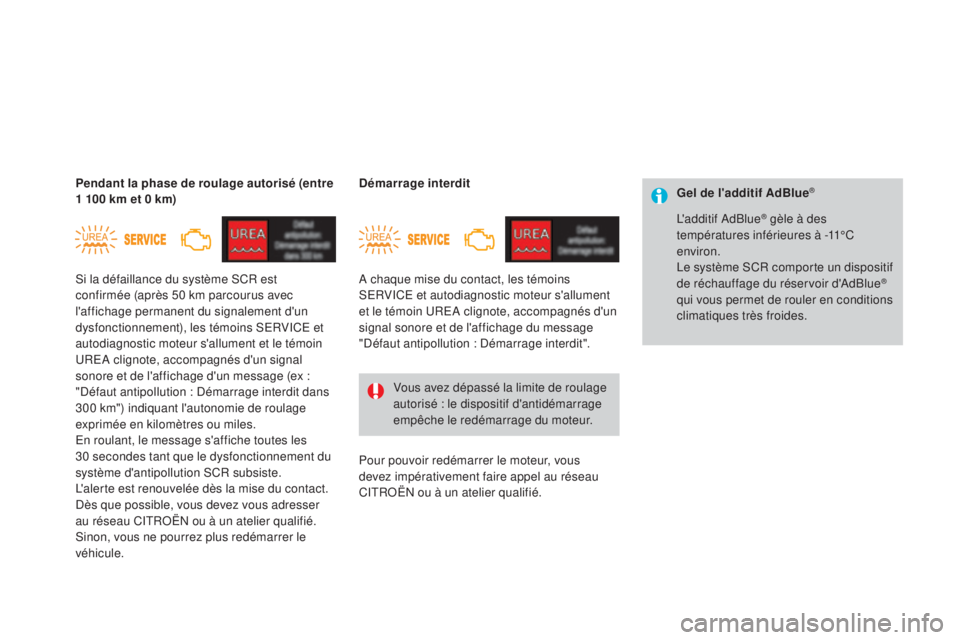

Si la défaillance du système SCR est
confirmée (après 50

km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message (ex

:
"Défaut antipollution


: Démarrage interdit dans
300

km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30

secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Pendant la phase de roulage autorisé (entre
1

100

km et 0

km)
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution


: Démarrage interdit".
dé

marrage interdit
Vous avez dépassé la limite de roulage
autorisé

: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.

255

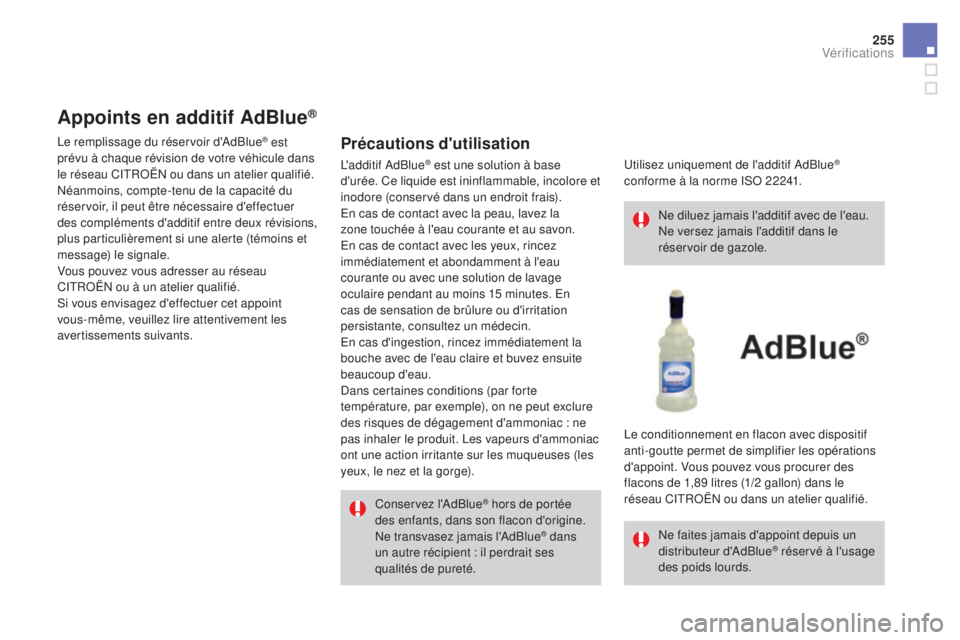

appoints en additif ad Blue®
Précautions d'utilisation
Conservez l'AdBlue® hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
® dans
un autre récipient

: il perdrait ses
qualités de pureté. Ne diluez jamais l'additif avec de l'eau.
Ne versez jamais l'additif dans le
réservoir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue® réservé à l'usage
des poids lourds.
L'additif AdBlue
® est une solution à base
d'urée. Ce liquide est ininflammable, incolore et
inodore (conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le produit. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Le remplissage du réservoir d'AdBlue
® est
prévu à chaque révision de votre véhicule dans
le réseau CITROËN ou dans un atelier qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer
des compléments d'additif entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
CITROËN ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants. Utilisez uniquement de l'additif AdBlue
®
conforme à la norme ISO 22241.
Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89

litres (1/2 gallon) dans le
réseau CITROËN ou dans un atelier qualifié.
vérifications

Ne stockez pas les flacons d'AdBlue®
dans votre véhicule.
recommandations de stockage
L'AdBlue® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, l'additif peut être
conservé au moins un an.
Si l'additif a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant. Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réservoir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
Procédure
F Coupez le contact et retirez la clé, ou si votre véhicule en est équipé, appuyez sur
le bouton START/STOP pour éteindre le
moteur. F

S
oulevez le plancher de coffre pour
accéder au réservoir d'AdBlue
®. I
mmobilisez le plancher en accrochant son
cordon au crochet du support de tablette.
F

D

éclippez l'obturateur en plastique noir à
l'aide de sa languette.
F

I

nsérez les doigts dans l'orifice et tournez
le bouchon bleu d'un 6
ème de tour dans le
sens inverse des aiguilles d'une montre.
F

D

égagez le bouchon vers le haut avec
précaution, sans le lâcher.

257
Ne jetez pas les flacons d'additif
AdBlue® avec les ordures ménagères.
Déposez-les dans un container dédié à
cet usage ou rapportez-les dans votre
point de vente.
Important

: si le réservoir d'AdBlue
®
de votre véhicule s'est vidé
complètement

- ce qui est confirmé par
les affichages d'alerte et l'impossibilité
de redémarrer le moteur - vous devez
impérativement effectuer un appoint de
3,8

litres au minimum (soit deux flacons
de 1,89

litres). En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
Important : en cas d’appoint après
une panne d’additif, vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé dans le contacteur,
ni introduire la clé du système
"
ac
cès et d
é
marrage m
a
ins Libres"
dans l'habitacle .
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.

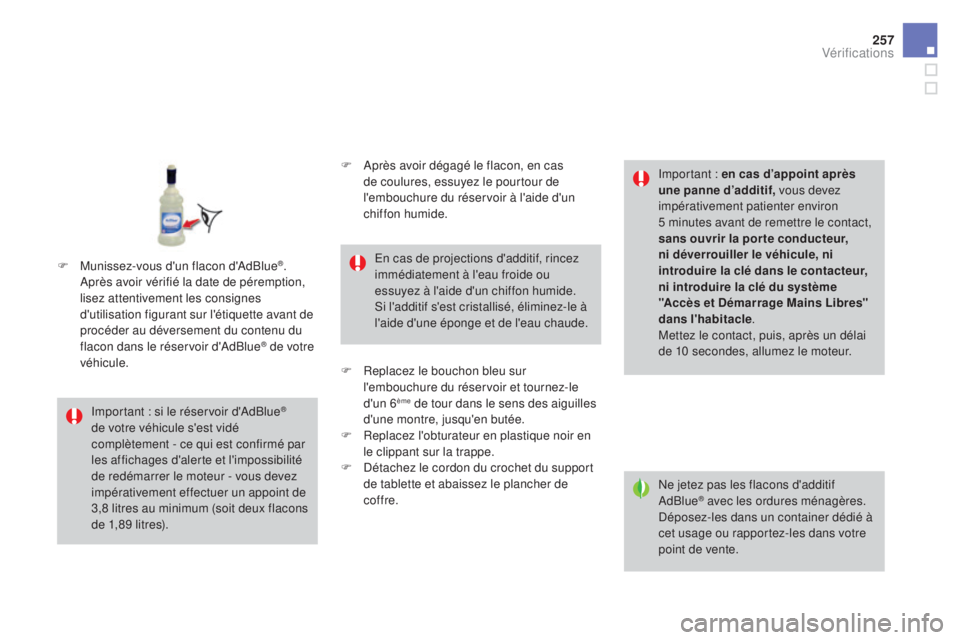

F

M

unissez-vous d'un flacon d'AdBlue
®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule. F

A
près avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide.
F
R
eplacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
F

R

eplacez l'obturateur en plastique noir en
le clippant sur la trappe.
F

D

étachez le cordon du crochet du support
de tablette et abaissez le plancher de
coffre.
vérifications

Informations pratiques
