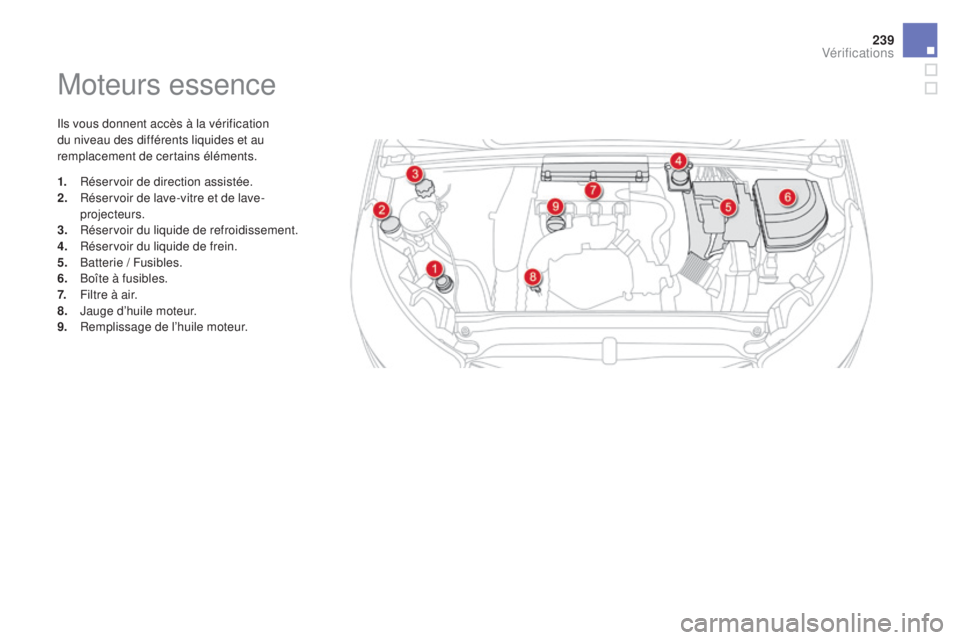

Moteurs essence
Ils vous donnent accès à la vérification
du niveau des différents liquides et au
remplacement de certains éléments.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d’huile moteur.
9.
R

emplissage de l’huile moteur.
vérifications

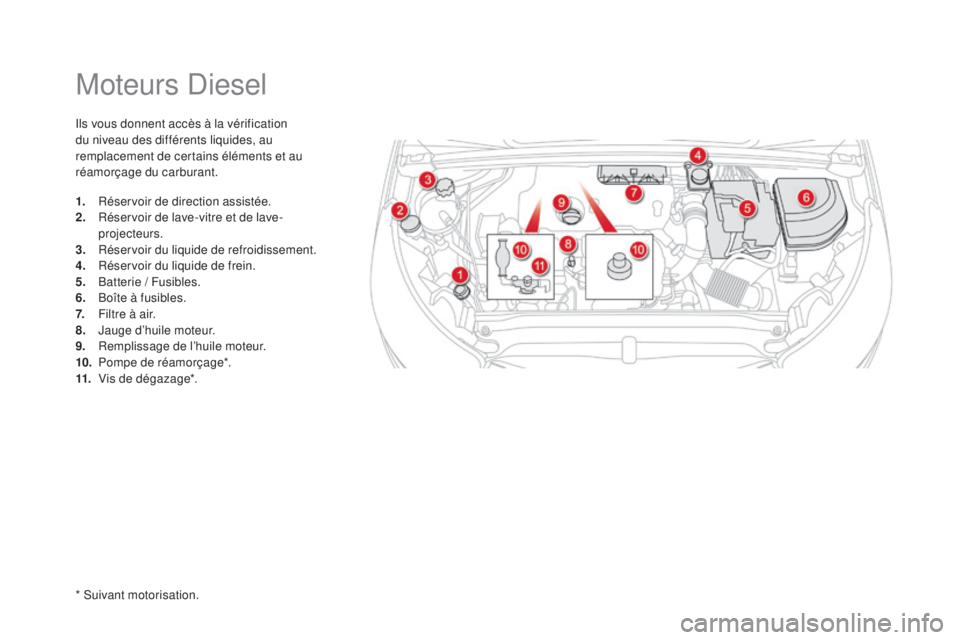

Moteurs Diesel
Ils vous donnent accès à la vérification
du niveau des différents liquides, au
remplacement de certains éléments et au
réamorçage du carburant.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d’huile moteur.
9.
R

emplissage de l’huile moteur.
10.
P

ompe de réamorçage*.
11.
V

is de dégazage*.
* Suivant motorisation.

241

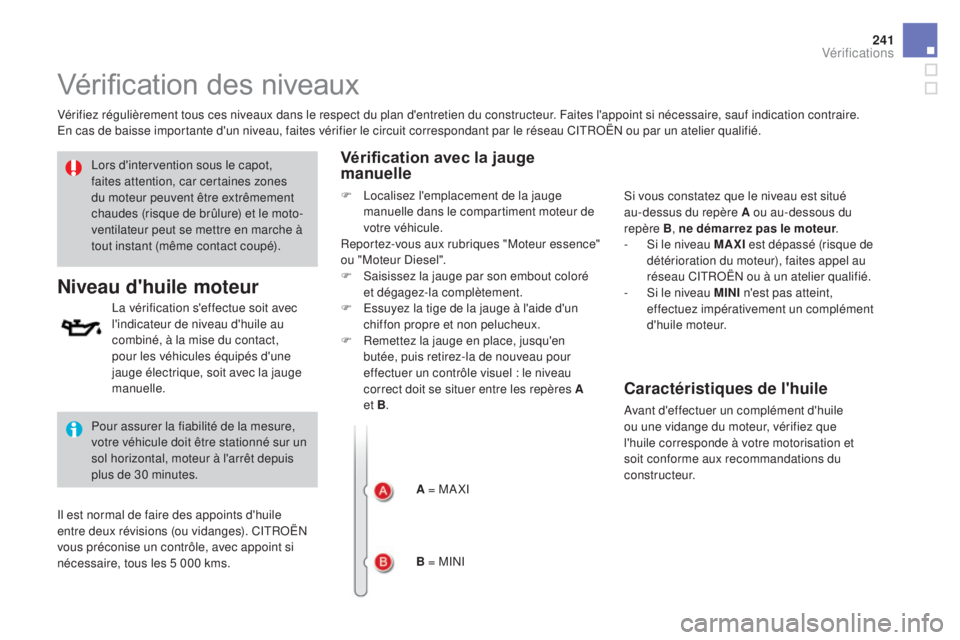

Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.
niveau d'huile moteur
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Vérification avec la jauge
manuelle
F Localisez l'emplacement de la jauge
manuelle dans le compartiment moteur de
votre véhicule.
Reportez-vous aux rubriques "Moteur essence"
ou "Moteur Diesel".
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères
a
et
B.
a

= MA XI
B = MINI Si vous constatez que le niveau est situé
au-dessus du repère
a ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau ma
X
i
e
st dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau mini
n
'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30 minutes.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
vérifications

niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Dévissez
le bouchon, moteur froid, pour le
vérifier.
niveau du liquide de frein
vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.

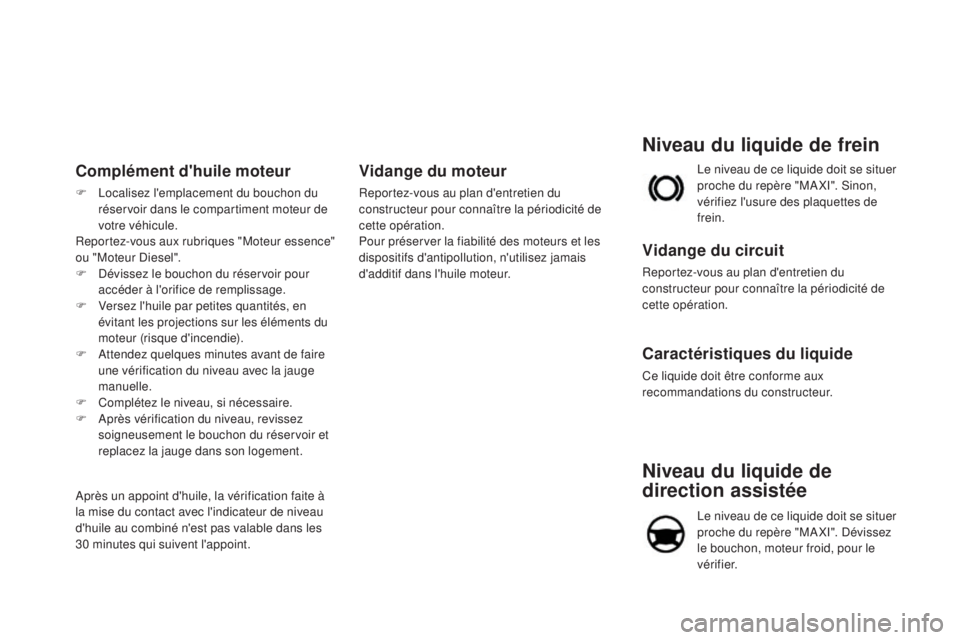

Complément d'huile moteur
F Localisez l'emplacement du bouchon du
réservoir dans le compartiment moteur de
votre véhicule.
Reportez-vous aux rubriques "Moteur essence"
ou "Moteur Diesel".
F

D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification faite à
la mise du contact avec l'indicateur de niveau
d'huile au combiné n'est pas valable dans les
30 minutes qui suivent l'appoint.
vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.

243

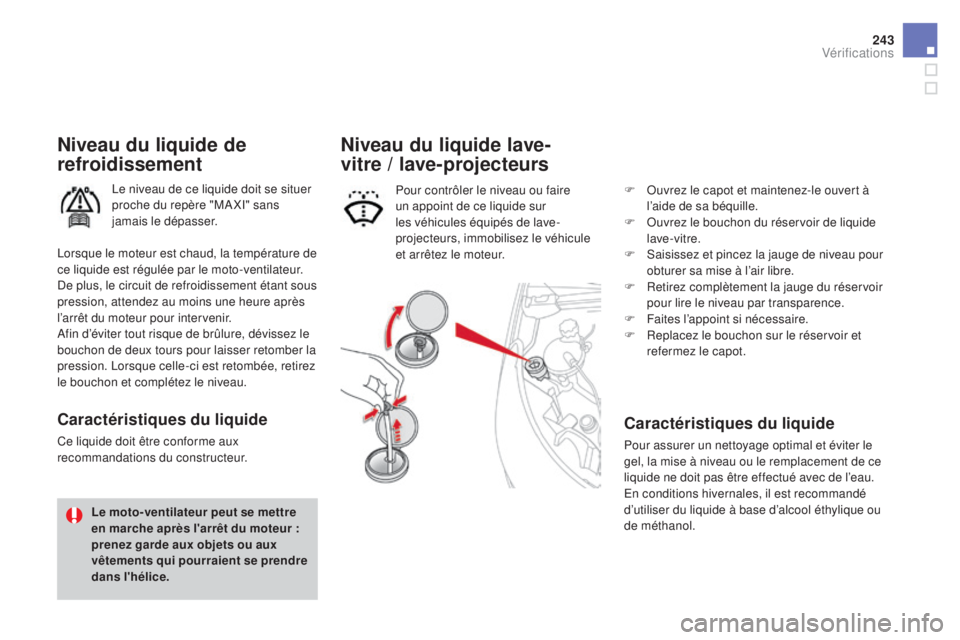

niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.Pour contrôler le niveau ou faire
un appoint de ce liquide sur
les véhicules équipés de lave-
projecteurs, immobilisez le véhicule
et arrêtez le moteur.
niveau du liquide lave-
vitre
/ lave-projecteurs
Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur
:
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l’arrêt du moteur pour intervenir.
Afin d’éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
F
O
uvrez le capot et maintenez-le ouvert à
l’aide de sa béquille.
F
O
uvrez le bouchon du réservoir de liquide
lave-vitre.
F
S
aisissez et pincez la jauge de niveau pour
obturer sa mise à l’air libre.
F
R
etirez complètement la jauge du réservoir
pour lire le niveau par transparence.
F
F
aites l’appoint si nécessaire.
F
R
eplacez le bouchon sur le réservoir et
refermez le capot.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l’eau.
En conditions hivernales, il est recommandé
d’utiliser du liquide à base d’alcool éthylique ou
de méthanol.
vérifications

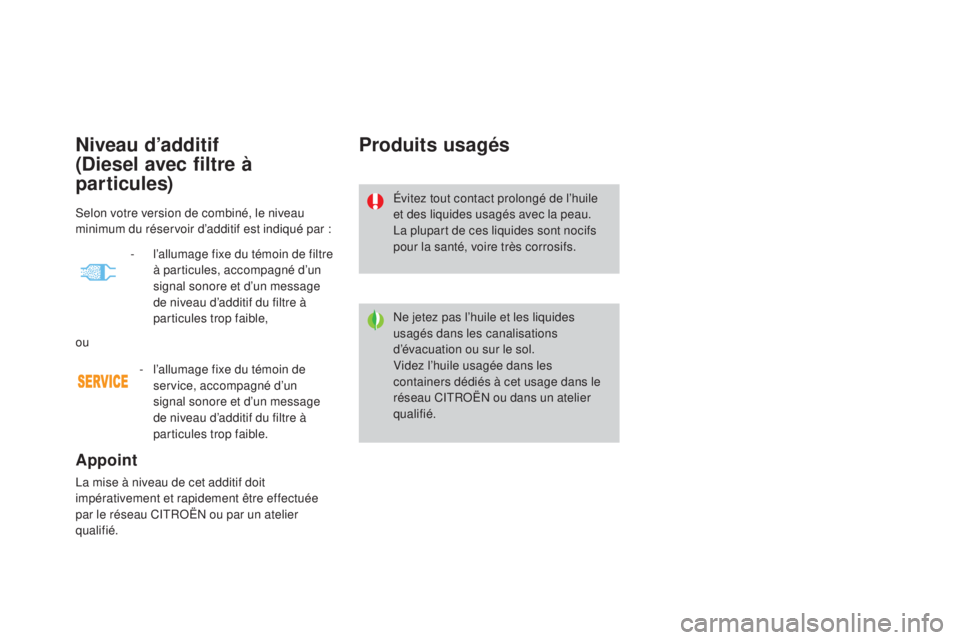

niveau d’additif
(
di
esel avec filtre à
par ticules)
appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou par un atelier
qualifié.
Produits usagés
Évitez tout contact prolongé de l’huile
et des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liquides
usagés dans les canalisations
d’évacuation ou sur le sol.
Videz l’huile usagée dans les
containers dédiés à cet usage dans le
réseau CITROËN ou dans un atelier
qualifié.
Selon votre version de combiné, le niveau
minimum du réservoir d’additif est indiqué par


:
-

l

’allumage fixe du témoin de filtre
à particules, accompagné d’un
signal sonore et d’un message
de niveau d’additif du filtre à
particules trop faible,
ou
-

l

’allumage fixe du témoin de
service, accompagné d’un
signal sonore et d’un message
de niveau d’additif du filtre à
particules trop faible.

245

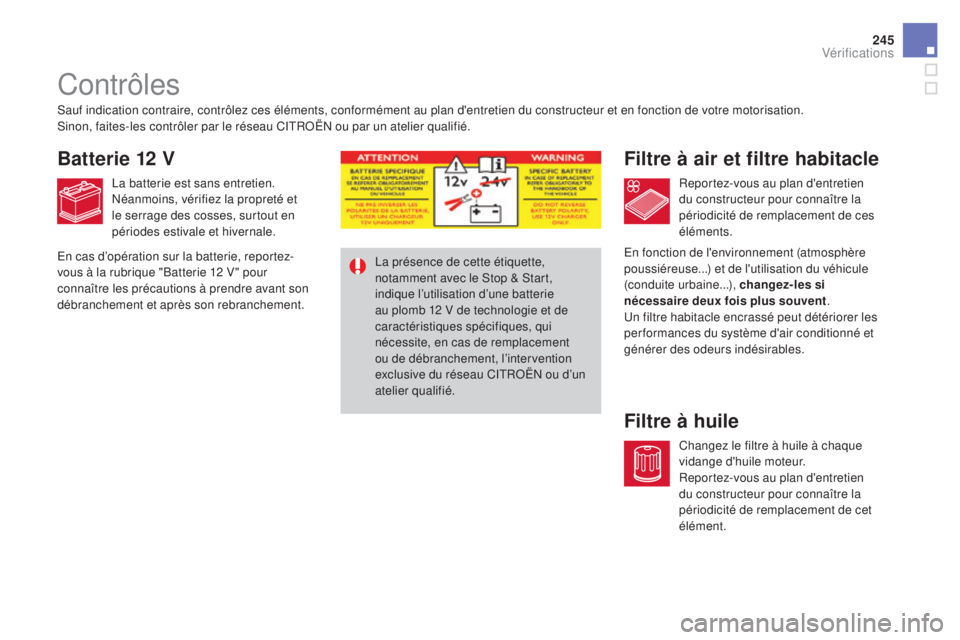

Contrôles
filtre à air et filtre habitacle
fil
tre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié. Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de remplacement
ou de débranchement, l’intervention
exclusive du réseau CITROËN ou d’un
atelier qualifié.
Batterie 12 v
En cas d’opération sur la batterie, reportez-
vous à la rubrique "Batterie 12 V " pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
vérifications

filtre à particules (diesel)
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s’accompagner
d’odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé
du véhicule à très basse vitesse
ou au ralenti, vous pouvez
exceptionnellement constater
des émissions de vapeur d’eau à
l’échappement, lors d’accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l’environnement.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Selon votre version de combiné, le début de
saturation du filtre à particules est indiqué par

:
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
-
l
’allumage temporaire
du témoin de service,
accompagné d’un signal
sonore et d’un message de
risque de colmatage du filtre à
particules.
-

l

’allumage fixe du témoin de filtre
à particules, accompagné d’un
signal sonore et d’un message
de risque de colmatage du filtre à
particules,
ou
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d’au moins 60

km/h jusqu’à l’extinction
du témoin.
Si le témoin reste affiché, reportez-vous au
paragraphe "Niveau d’additif".
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.

247

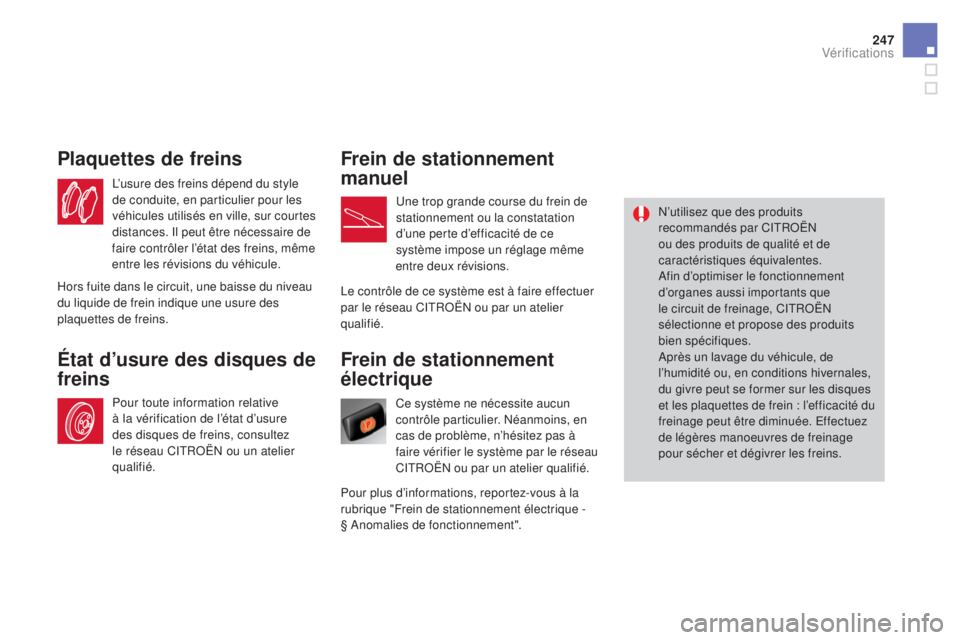

frein de stationnement
électrique
Ce système ne nécessite aucun
contrôle particulier. Néanmoins, en
cas de problème, n’hésitez pas à
faire vérifier le système par le réseau
CITROËN ou par un atelier qualifié.N’utilisez que des produits
recommandés par CITROËN
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d’optimiser le fonctionnement
d’organes aussi importants que
le circuit de freinage, CITROËN
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l’humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein
: l’efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
État d’usure des disques de
freins
Pour toute information relative
à la vérification de l’état d’usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
frein de stationnement
manuel
Une trop grande course du frein de
stationnement ou la constatation
d’une perte d’efficacité de ce
système impose un réglage même
entre deux révisions.
Plaquettes de freins
L’usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
faire contrôler l’état des freins, même
entre les révisions du véhicule.
Pour plus d’informations, reportez-vous à la
rubrique "Frein de stationnement électrique -
§


Anomalies de fonctionnement".
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié.
vérifications

Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.

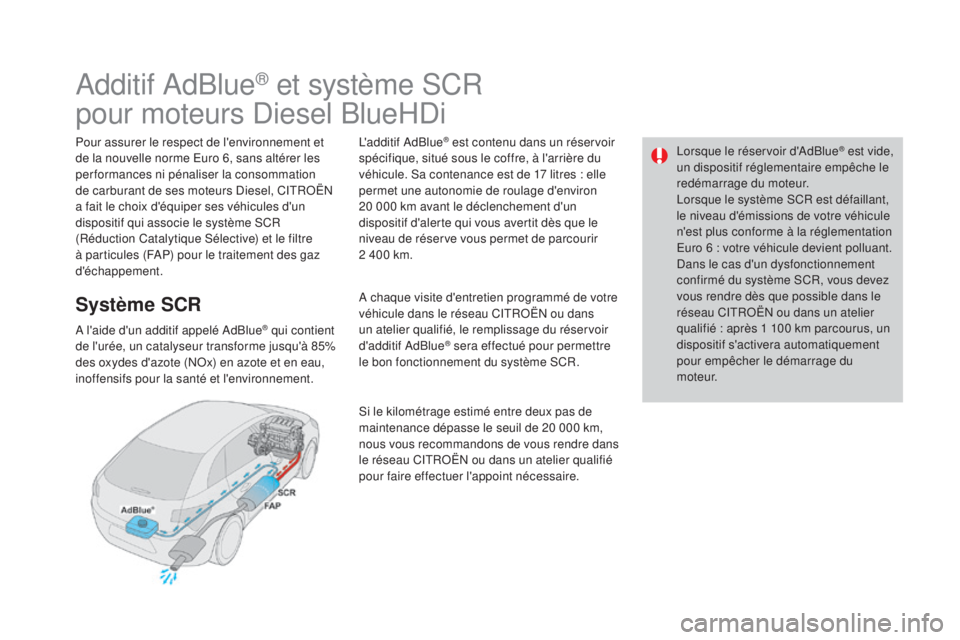

Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
système s C r
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. L'additif AdBlue
® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
