Tažné zařízení s koulí demontovatelnou bez nářadí
Více informací o maximálním zatížení
tažného zařízení naleznete v kapitole
"Technické charakteristiky".
Pro bezpečnou jízdu s tažným
zařízením se seznamte s kapitolou
"Tažení přívěsu".
Dodržujte předpisy platné v zemi,
ve které vozidlo používáte.
představení
Originální tažné zařízení umožňuje snadno a
rychle namontovat a demontovat kouli tažného
zařízení bez použití nářadí. Je skryto za
nárazníkem a po demontáži spojovací koule a
sklopení držáku se zásuvkou je tudíž neviditelné.
1.
U

pevňovací držák.
2.
O

chranná zátka.
3.
B

ezpečnostní oko.
4.
S

klopná elektrická zásuvka.
5.
D

emontovatelná koule.
6.
O

točný ovladač pro zajištění / odjištění.
7.
B

ezpečnostní zámek na klíč.
8.
O

chranná krytka ovladače.
9.
O

chranný kryt kulového čepu.
10.
V

ak pro uložení.A. zajištěná poloha
Ovladač není v kontaktu s koulí (vůle
přibližně 5 mm).
Je viditelná zelená značka.
Zámek ovladače směřuje dozadu.
b. odjištěná poloha
Ovladač je v kontaktu s koulí.
Zelená značka je skryta.
Zámek ovladače směřuje dopředu.
Praktick

DS4_cs_Chap10_info-pratiques_ed02-2015
před každým použitím
Ověř te, zda je koule správně namontovaná, následujícím postupem:
- k oule je správně zajištěná (poloha A ),
-

b
ezpečnostní zámek je uzamčený a klíč vytažený; s otočným ovladačem již není
možno manipulovat,
-

k
oule se v držáku v žádném případě nesmí pohybovat; zkuste jí zatřást rukou.
během používání
Nikdy neodjišťujte zařízení, pokud je přívěs nebo nosič nákladu připojen ke kouli.
Nikdy nepřekračujte maximální hmotnost jízdní soupravy.
po použití
Cestujete-li bez přívěsu nebo nosiče nákladu, musí být zásuvka sklopená, koule
demontovaná a do držáku musí být vložena zátka. Toto opatření platí zejména v případě,
kdy by koule mohla bránit dobré viditelnosti registrační značky nebo osvětlení.

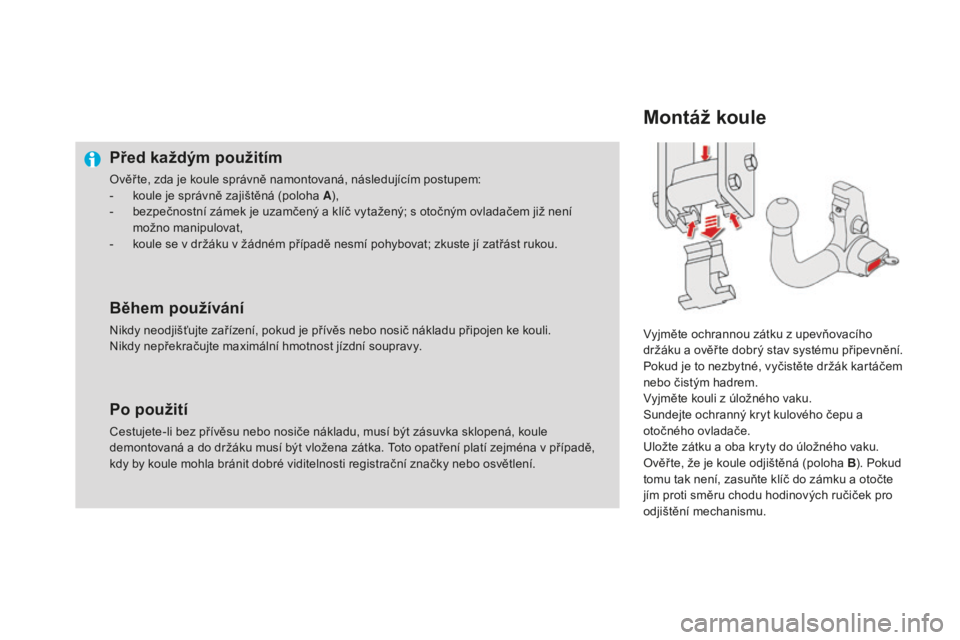

Montáž koule
Vyjměte ochrannou zátku z upevňovacího
držáku a ověř te dobrý stav systému připevnění.
Pokud je to nezbytné, vyčistěte držák kartáčem
nebo čistým hadrem.
Vyjměte kouli z úložného vaku.
Sundejte ochranný kryt kulového čepu a
otočného ovladače.
Uložte zátku a oba kryty do úložného vaku.
Ověř te, že je koule odjištěná (poloha
b
)
. Pokud
tomu tak není, zasuňte klíč do zámku a otočte
jím proti směru chodu hodinových ručiček pro
odjištění mechanismu.

301
DS4_cs_Chap10_info-pratiques_ed02-2015
Pokud klíč není možno otočit nebo
vytáhnout, je koule špatně zajištěna,
zopakujte postup.
Pokud není některá z podmínek pro
zajištění splněna, zopakujte postup.
V každém případě, pokud je stále vidět
červená značka, nepoužívejte tažné
zařízení a obraťte se na servis sítě
CITROËN nabo na jiný odborný servis.

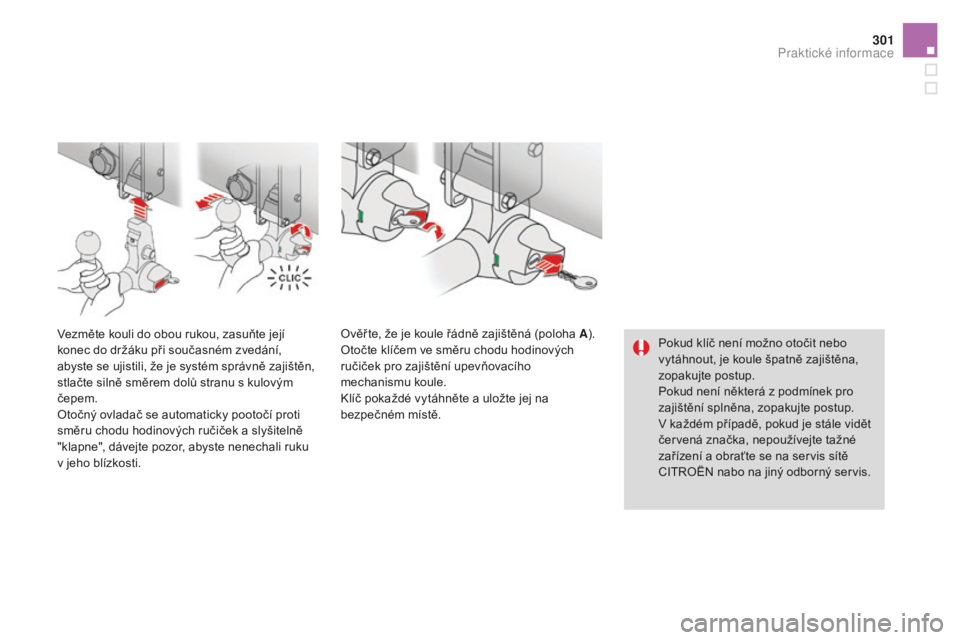

Vezměte kouli do obou rukou, zasuňte její
konec do držáku při současném zvedání,
abyste se ujistili, že je systém správně zajištěn,
stlačte silně směrem dolů stranu s kulovým
čepem.
Otočný ovladač se automaticky pootočí proti
směru chodu hodinových ručiček a slyšitelně
"klapne", dávejte pozor, abyste nenechali ruku
v jeho blízkosti.
Ověř te, že je koule řádně zajištěná (poloha A
).
Otočte klíčem ve směru chodu hodinových
ručiček pro zajištění upevňovacího
mechanismu koule.
Klíč pokaždé vytáhněte a uložte jej na
bezpečném místě.
Praktick

DS4_cs_Chap10_info-pratiques_ed02-2015
Připojte přívěs na kulový čep tažného zařízení.
Připevněte lanko spojené s přívěsem k
bezpečnostnímu oku na držáku koule.
Vysuňte držák elektrické zásuvky zatažením
směrem dolů za oko nacházející se pod
nárazníkem.
Sejměte ochrannou krytku zásuvky a připojte
konektor přívěsu.
demontáž koule
Odpojte elektrický konektor přívěsu od zásuvky
na držáku.
Odpojte lanko spojené s přívěsem od
bezpečnostního oka na držáku.
Odpojte přívěs od kulového čepu tažného
zařízení.
Sklopte držák s elektrickou zásuvkou.Zasuňte klíč do zámku.
Otočte klíčem ve směru pohybu hodinových
ručiček pro odjištění připevňovacího
mechanismu koule.

303
DS4_cs_Chap10_info-pratiques_ed02-2015
Počítejte s hmotností koule (přibližně
3,5 kg). Riziko zranění!
Vezměte pevně kouli do jedné ruky, druhou
rukou stlačte otočný ovladač a otočte jím ve
směru chodu hodinových ručiček až na doraz.
Vyjměte kouli směrem dolů.
Nasaďte na kulový čep a na otočný ovladač
ochranné krytky.
Uložte kouli do vaku.
Do upevňovacího držáku vložte ochrannou
zátku.
Údržba
Zařízení nemůže řádně fungovat, pokud nejsou
koule a držák čisté.
Před mytím vozidla vysokotlakým proudem
vody musí být elektrická zásuvka sklopena,
koule demontována a zátka zasunuta do
držáku.
V případě potřeby jakéhokoliv zásahu na
tažném zařízení se obraťte na servis sítě
CITROËN nebo na jiný odborný servis.
Praktick

DS4_cs_Chap10_info-pratiques_ed02-2015

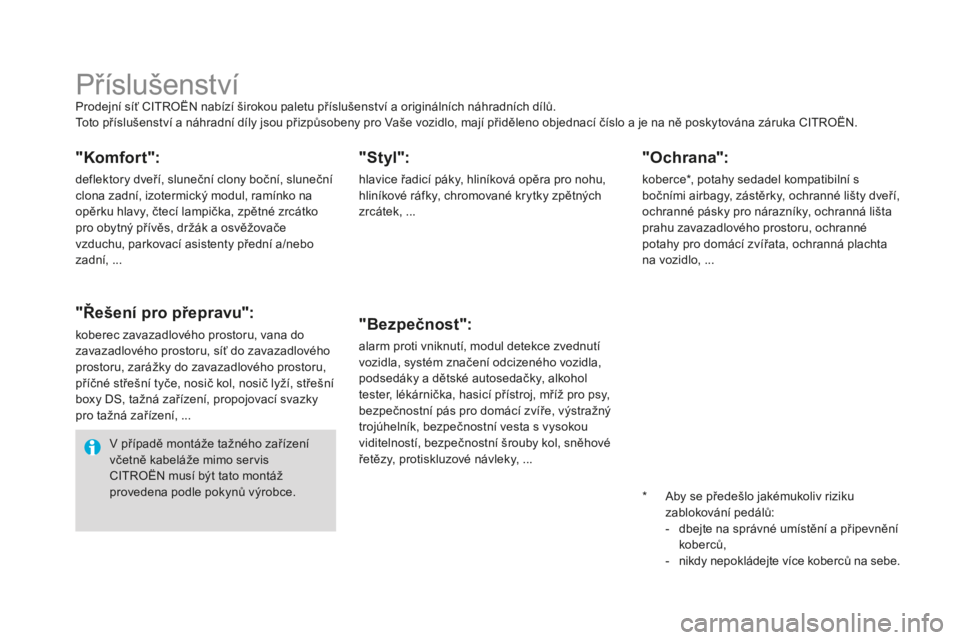

PříslušenstvíProdejní síť CITROËN nabízí širokou paletu příslušenství a originálních náhradních dílů.
Toto příslušenství a náhradní díly jsou přizpůsobeny pro Vaše vozidlo, mají přiděleno objednací číslo a je na ně poskytována záruka CITROËN.
"Komfort":
deflektory dveří, sluneční clony boční, sluneční
clona zadní, izotermický modul, ramínko na
opěrku hlavy, čtecí lampička, zpětné zrcátko
pro obytný přívěs, držák a osvěžovače
vzduchu, parkovací asistenty přední a/nebo
zadní, ...
"Řešení pro přepravu":
koberec zavazadlového prostoru, vana do
zavazadlového prostoru, síť do zavazadlového
prostoru, zarážky do zavazadlového prostoru,
příčné střešní tyče, nosič kol, nosič lyží, střešní
boxy DS, tažná zařízení, propojovací svazky
pro tažná zařízení, ...
"styl":
hlavice řadicí páky, hliníková opěra pro nohu,
hliníkové ráfky, chromované krytky zpětných
zrcátek, ...
"bezpečnost":
alarm proti vniknutí, modul detekce zvednutí
vozidla, systém značení odcizeného vozidla,
podsedáky a dětské autosedačky, alkohol
tester, lékárnička, hasicí přístroj, mříž pro psy,
bezpečnostní pás pro domácí zvíře, výstražný
trojúhelník, bezpečnostní vesta s vysokou
viditelností, bezpečnostní šrouby kol, sněhové
řetězy, protiskluzové návleky, ...
V případě montáže tažného zařízení
včetně kabeláže mimo servis
CITROËN musí být tato montáž
provedena podle pokynů výrobce.
*

A
by se předešlo jakémukoliv riziku
zablokování pedálů:
-

d
bejte na správné umístění a připevnění
koberců,
-
n

ikdy nepokládejte více koberců na sebe.
"ochrana":
koberce*, potahy sedadel kompatibilní s
bočními airbagy, zástěrky, ochranné lišty dveří,
ochranné pásky pro nárazníky, ochranná lišta
prahu zavazadlového prostoru, ochranné
potahy pro domácí zvířata, ochranná plachta
na vozidlo, ...

305
DS4_cs_Chap10_info-pratiques_ed02-2015

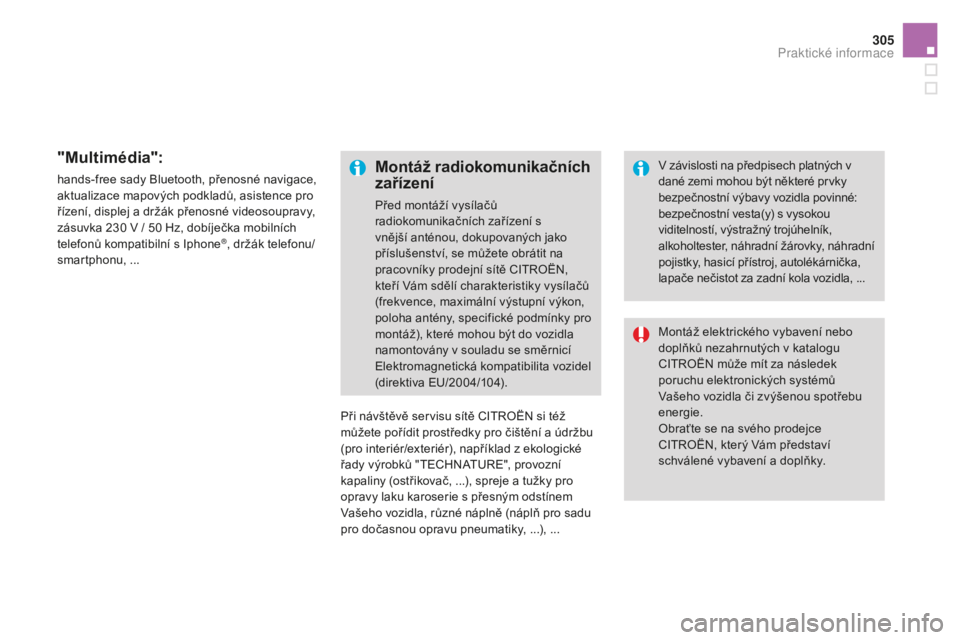

"Multimédia":
hands-free sady Bluetooth, přenosné navigace,
aktualizace mapových podkladů, asistence pro
řízení, displej a držák přenosné videosoupravy,
zásuvka 230 V / 50 Hz, dobíječka mobilních
telefonů kompatibilní s Iphone
®, držák telefonu/
smar tphonu, ...
Při návštěvě servisu sítě CITROËN si též
můžete pořídit prostředky pro čištění a údržbu
(pro interiér/exteriér), například z ekologické
řady výrobků "TECHNATURE", provozní
kapaliny (ostřikovač, ...), spreje a tužky pro
opravy laku karoserie s přesným odstínem
Vašeho vozidla, různé náplně (náplň pro sadu
pro dočasnou opravu pneumatiky, ...), ...
Montáž radiokomunikačních
zařízení
Před montáží vysílačů
radiokomunikačních zařízení s
vnější anténou, dokupovaných jako
příslušenství, se můžete obrátit na
pracovníky prodejní sítě CITROËN,
kteří Vám sdělí charakteristiky vysílačů
(frekvence, maximální výstupní výkon,
poloha antény, specifické podmínky pro
montáž), které mohou být do vozidla
namontovány v souladu se směrnicí
Elektromagnetická kompatibilita vozidel
(direktiva EU/2004/104).Montáž elektrického vybavení nebo
doplňků nezahrnutých v katalogu
CITROËN může mít za následek
poruchu elektronických systémů
Vašeho vozidla či zvýšenou spotřebu
energie.
Obraťte se na svého prodejce
CITROËN, který Vám představí
schválené vybavení a doplňky. V závislosti na předpisech platných v
dané zemi mohou být některé prvky
bezpečnostní výbavy vozidla povinné:
bezpečnostní vesta(y) s vysokou
viditelností, výstražný trojúhelník,
alkoholtester, náhradní žárovky, náhradní
pojistky, hasicí přístroj, autolékárnička,
lapače nečistot za zadní kola vozidla, ...
Praktick

DS4_cs_Chap11_caracteristiques_ed02-2015
Technické charakteristiky

DS4_cs_Chap11_caracteristiques_ed02-2015

DS4_cs_Chap11_caracteristiques_ed02-2015
Motory a převodovky - benzín
benzínový motorVTi 120pu reTech 130 s&sT HP 15 0
pře

vodovka
b
VM
(Mechanická 5-ti stupňová)
b

VM6
(Mechanická 6-ti stupňová)
bVA

6
(Automatická 6-ti stupňová)
Typ, varianta, verze:
NX ... 5FS0

5

FS0/1HNYM/S
HNYM/1S
HNYM/2S 5FEA
Zdvihový objem (cm
3) 1 5981 1991 598
Vrtání x zdvih (mm) 77
x 85,875
x 90,577
x 85,8
Max. výkon*: norma EHS (kW) 889611 0
Otáčky max. výkonu (ot./min) 6
0005
5006
050
Max. točivý moment: norma EHS (Nm) 160230 240
Otáčky max. momentu (ot./min) 4
2501
7501
400
Palivo BezolovnatéBezolovnatéBezolovnaté
Katalyzátor AnoAnoAno
ob

sah motorového oleje (l) 4,253,54,25
.../
s: M

odel vybavený systémem Stop & Start.
.../1: Model vybavený pneumatikami s nízkým valivým odporem.
.../2: Model vybavený pneumatikami s velmi nízkým valivým odporem.
*

M

aximální výkon odpovídá hodnotě homologované na zkušební motorové stolici podle podmínek stanovených evropskou legislativou
(direktiva 1999/99/EU).
