289
DS4_sv_Chap10_verifications_ed03-2015

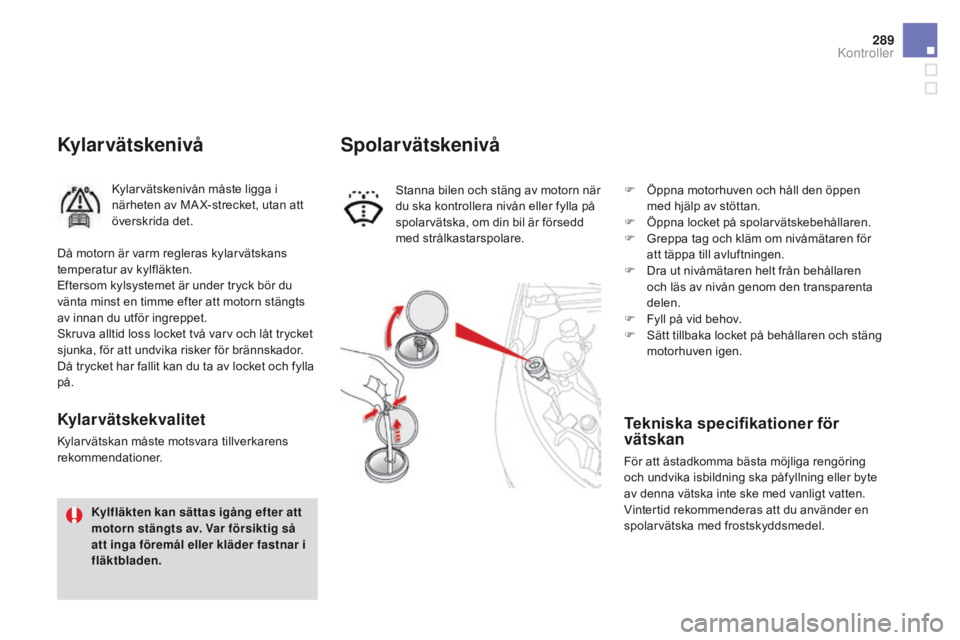

Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.Stanna bilen och stäng av motorn när
du ska kontrollera nivån eller fylla på
spolarvätska, om din bil är försedd
med strålkastarspolare.
Spolar vätskenivå
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador.
Då trycket har fallit kan du ta av locket och fylla
på.
F
Ö
ppna motorhuven och håll den öppen
med hjälp av stöttan.
F
Ö
ppna locket på spolarvätskebehållaren.
F
G
reppa tag och kläm om nivåmätaren för
att täppa till avluftningen.
F
D
ra ut nivåmätaren helt från behållaren
och läs av nivån genom den transparenta
delen.
F
F
yll på vid behov.
F
S
ätt tillbaka locket på behållaren och stäng
motorhuven igen.
Tekniska specifikationer för
vätskan
För att åstadkomma bästa möjliga rengöring
och undvika isbildning ska påfyllning eller byte
av denna vätska inte ske med vanligt vatten.
Vintertid rekommenderas att du använder en
spolarvätska med frostskyddsmedel.
Kontroller

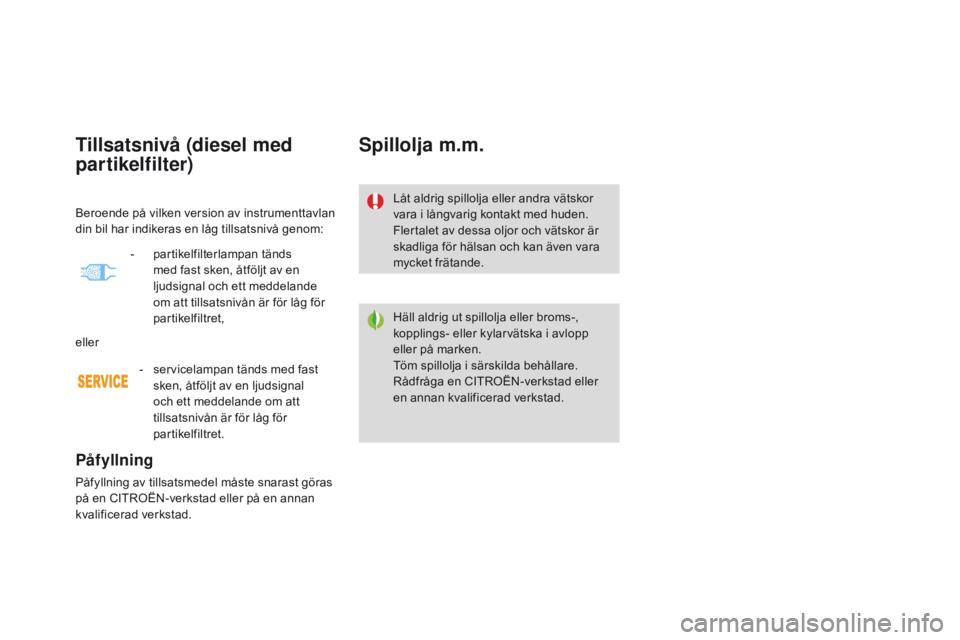

Tillsatsnivå (diesel med
partikelfilter)
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Beroende på vilken version av instrumenttavlan
din bil har indikeras en låg tillsatsnivå genom:
-
par

tikelfilterlampan tänds
med fast sken, åtföljt av en
ljudsignal och ett meddelande
om att tillsatsnivån är för låg för
partikelfiltret,
eller
-

s

ervicelampan tänds med fast
sken, åtföljt av en ljudsignal
och ett meddelande om att
tillsatsnivån är för låg för
partikelfiltret.

291
DS4_sv_Chap10_verifications_ed03-2015
Kontroller
Luftfilter och kupéfilter
Oljefilter
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
Om bilen är försedd med den här
dekalen (i synnerhet i bilar med
Stop & Start) har bilen ett 12-volts
blybatteri med särskilda egenskaper
och specifikationer. Byte eller
urkoppling ska uteslutande göras på
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
12 V-batteri
Vid ingrepp på batteriet bör du läsa under
rubriken "12
V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning. Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.
Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Kontroller

Partikelfilter (dieselbil)
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.Beroende på instrumenttavlans version i din bil indikeras
början till igensättning av partikelfiltret genom:
- servicelampan tänds tillfälligt, åtföljt av en ljudsignal och
ett meddelande om att
partikelfiltret riskerar att sättas
igen.
-
par

tikelfilterlampan tänds med
fast sken, åtföljt av en ljudsignal
och ett meddelande om att
partikelfiltret riskerar att sättas
igen,
eller
För att regenerera filtret rekommenderar vi att
du så fort som möjligt, när trafikläget tillåter
det, kör i en hastighet av minst 60
km/tim, tills
lampan släcks.
Se punkten "Tillsatsnivå" om lampan fortsätter
att lysa.
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.

293
DS4_sv_Chap10_verifications_ed03-2015
Elmanövrerad
parkeringsbroms
Det här systemet kräver ingen
särskild tillsyn. Tveka emellertid
inte att låta en CITROËN-verkstad
eller en annan kvalificerad verkstad
kontrollera systemet om det uppstår
problem.Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Bromsskivornas slitage
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Manuell parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Bromsklotsar
Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan
vara nödvändigt att kontrollera
bromsarnas skick, även mellan två
servicebesök.
För mer information om den elmanövrerade
parkeringsbromsen, se motsvarande avsnitt.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Kontroller

När AdBlue®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SCR-systemet ska du snarast
kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad: efter
1

100

km aktiveras automatiskt en
anordning som hindrar motorn från att
starta.
Tillsatsen AdBlue® och SCR-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
SCR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17
liter: detta
motsvarar en räckvidd på cirka 20
000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2
400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20
000 km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs.

295
DS4_sv_Chap10_verifications_ed03-2015
Motorns startspärr aktiveras
automatiskt när AdBlue® -tanken är tom.
Räckviddsmätare
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Räckvidd som överstiger 2 400 km
N är tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen.
Med en instrumentpanel av typ
2
visas räckvidden tillfälligt vid en
tryckning på denna knapp.
Över 5
000 km anges inget värde.
Instrumentpanel typ 1
Räckvidd på mellan 600 och 2 400 km
D irekt när tändningen slås till tänds UREA-
lampan, en ljudsignal hörs och meddelandet
"NO START IN" visas tillfälligt tillsammans med
en sträcka, som indikerar hur lång körsträcka
som återstår innan motorn inte längre kan
startas - (t.ex. "NO START IN 1
500 km"
innebär att "Om 1
500 km går bilen inte att
starta").
Under färd visas detta meddelande var
300:e km så länge ingen påfyllning av tillsatsen
har gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Läs under motsvarande rubrik för mer
information om tillsatsen AdBlue
®.
Kontroller

Direkt när tändningen slås till tänds SERVICE-
lampan och UREA-lampan blinkar, en
ljudsignal hörs och meddelandet "NO START
IN" visas tillfälligt tillsammans med en sträcka,
som indikerar hur lång körsträcka som återstår
innan motorn inte längre kan startas -
(t.ex. "NO START IN 300 km" betyder "Om
300
km går bilen inte att starta").
Under färd visas detta meddelande var
30:e sekund så länge ingen påfyllning av
tillsatsen har gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte gör det kan du inte längre starta
bilen.
Läs under motsvarande rubrik för mer
information om tillsatsen AdBlue
®.
Räckvidd på mellan 0

och 600

km
När tändningen slås till tänds SERVICE-lampan
och UREA-lampan blinkar, en ljudsignal hörs
och meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med ”0 km”
eller ”0 miles” - ("NO START IN 0 km" betyder
"Startförbud").
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta. Stopp på grund av brist på AdBlue
®
För att kunna starta motorn igen
rekommenderar vi att du tar kontakt
med en CITROËN-verkstad eller en
annan kvalificerad verkstad för att
göra den påfyllning som krävs. Om
du gör påfyllningen själv måste du
fylla på minst 3,8
liter
A
dBlu
e® i
tillsatstanken.
Läs under motsvarande rubrik för mer
information om tillsatsen AdBlue
®.

297
DS4_sv_Chap10_verifications_ed03-2015
Instrumentpanel typ 2
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1 500 km") (Fyll på tillsatsmedel:
om 1
500 km kan bilen inte längre startas) som
anger räckvidden uttryckt i kilometer
eller miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
För mer information om påfyllning av
tillsatsämnet AdBlue
®, se motsvarande avsnitt.
Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar,
en ljudsignal hörs och ett meddelande visas
(t.ex: "Top up emissions additive: Starting
prevented in 600 km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var
30:e sekund så länge tillsatsämnet inte fyllts
på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte gör det kan du inte längre starta
bilen. När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta.
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning.
Om du själv fyller på tillsatsämnet
måste du hälla i minst 3,8
liter av
AdBlue
® i tanken.
Räckvidd mellan 0

och 600

km
Stopp på grund av brist på AdBlue
®
För mer information om påfyllning av
tillsatsämnet AdBlue®, se motsvarande avsnitt.
Kontroller

Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt CITROËN eller en
a nnan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds, en ljudsignal
hörs och meddelandet Emissions fault (Fel på
avgasreningen) visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår. Om ett fel detekteras
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR. Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och meddelandet ”NO START IN” visas tillfälligt
i instrumentpanelen tillsammans med en
körsträcka som indikerar hur långt bilen kan
köras, uttryckt i km eller miles, innan motorn
inte längre kan startas (exempel: "NO START
IN 600
km" betyder "Om 600 km går bilen inte
att starta"). Under den tillåtna körsträckan
(mellan 1
100 km och 0 km)
Under färd visas detta meddelande var
30:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
Instrumentpanel typ 1
