CITROEN DS4 2016 Kezelési útmutató (in Hungarian)

19
DS4_hu_Chap01_controle-de-marche_ed03-2015

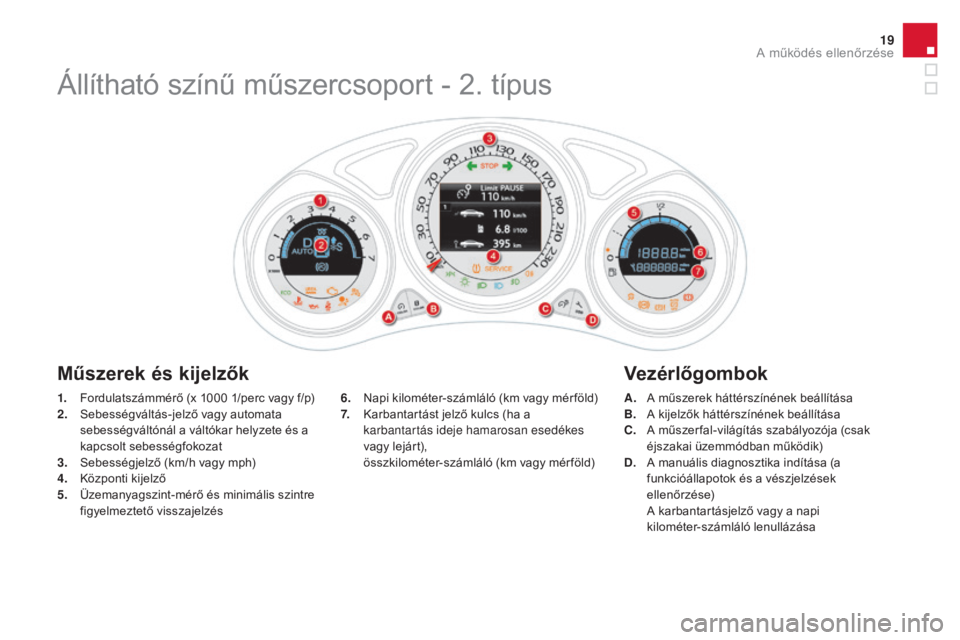

1. Fordulatszámmérő (x 1000 1/perc vagy f/p)
2. S ebességváltás-jelző vagy automata
sebességváltónál a váltókar helyzete és a
kapcsolt sebességfokozat
3.
S

ebességjelző (km/h vagy mph)
4.
K

özponti kijelző
5.
Ü

zemanyagszint-mérő és minimális szintre
figyelmeztető visszajelzés
Műszerek és kijelzők
6. Napi kilométer-számláló (km vagy mér föld)
7. K arbantartást jelző kulcs (ha a
karbantartás ideje hamarosan esedékes
vagy lejárt),
ö

sszkilométer-számláló (km vagy mér föld)
vezérlőgombok
Állítható színű műszercsoport - 2. típus
A. A műszerek háttérszínének beállítása
B. A k ijelzők háttérszínének beállítása
C.
A m

űszer fal-világítás szabályozója (csak
éjszakai üzemmódban működik)
D.
A m

anuális diagnosztika indítása (a
funkcióállapotok és a vészjelzések
ellenőrzése)
A k

arbantartásjelző vagy a napi
kilométer-számláló lenullázása
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed03-2015
A műszercsoport központi kijelzője és vezérlője (2. típus)
Kijelzési zónák
1. A sebességszabályozó vagy a sebességkorlátozó funkció utasításai
2.
M

otorolajszint-jelző*
K

arbantartásjelző
H

atótávolság (km vagy mér föld) az
AdBlue adalékszint és az SCR rendszer
függvényében (BlueHDi dízelmotorok
esetében)
F

edélzeti számítógép
É

ppen hallgatott hangforrás
A n

avigációs utasítások megjelenítése
G

épjárműsebesség
vezérlő
A rendelkezésre álló aktív funkciók
(fedélzeti számítógép, éppen hallgatott
hangforrás, navigáció-célravezetés stb.)
az ablaktörlő-kapcsoló végén található
gombbal gördíthetők le. A maximális motor fordulatszámhoz
közeledve a kijelzőkockák villogni kezdenek,
figyelmeztetve a vezetőt, hogy magasabb
sebességfokozatba kell kapcsolnia.
Fordulatszámmérő
A gyújtás ráadásakor, ill. levételekor
a sebességjelző mutatója,
valamint a fordulatszámmérő és az
üzemanyagszint-jelző kijelzőkockái egy
teljes kört leírva visszaállnak a kiinduló
(„0”) helyzetbe.
* Modellváltozattól függően.
Átmenetileg figyelmeztető vagy tájékoztató
üzenetek is megjelenhetnek rajta.

21
DS4_hu_Chap01_controle-de-marche_ed03-2015

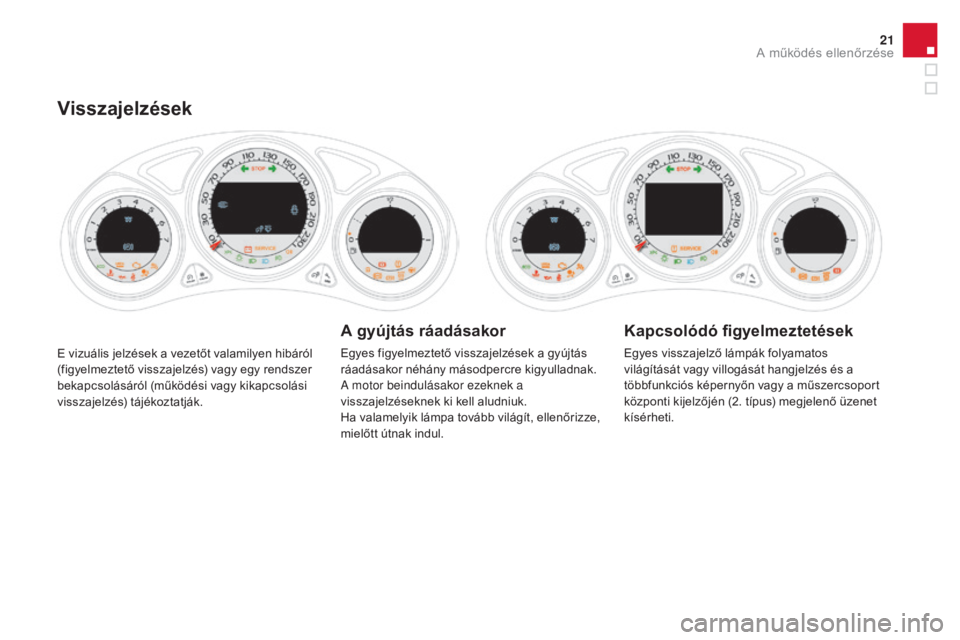

E vizuális jelzések a vezetőt valamilyen hibáról
(figyelmeztető visszajelzés) vagy egy rendszer
bekapcsolásáról (működési vagy kikapcsolási
visszajelzés) tájékoztatják.
visszajelzések
A gyújtás ráadásakor
Egyes figyelmeztető visszajelzések a gyújtás
ráadásakor néhány másodpercre kigyulladnak.
A motor beindulásakor ezeknek a
visszajelzéseknek ki kell aludniuk.
Ha valamelyik lámpa tovább világít, ellenőrizze,
mielőtt útnak indul.
Kapcsolódó figyelmeztetések
Egyes visszajelző lámpák folyamatos
világítását vagy villogását hangjelzés és a
többfunkciós képernyőn vagy a műszercsoport
központi kijelzőjén (2. típus) megjelenő üzenet
kísérheti.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed03-2015
Figyelmeztető visszajelzések
Járó motornál vagy menet közben az alábbi
visszajelzések valamelyikének kigyulladása
olyan rendellenességet jelez, amely a vezető
beavatkozását teszi szükségessé.
A visszajelzés a műszercsoporton vagy a
műszercsoport központi kijelzőjén (2. típus)
gyullad ki.Képernyővel rendelkező gépjármű esetén a figyelmeztető visszajelzés kigyulladását
minden esetben kiegészítő üzenet kíséri, mely tájékoztatja a vezetőt a meghibásodás
jellegéről.
Probléma esetén forduljon a CITROËN hálózathoz vagy egy szakszervizhez.
v

isszajelzés
vi
lágítás módjaOk
te

endők/megjegyzések
STOP folyamatos, magában
vagy egy másik
figyelmeztető
visszajelzéshez
kapcsolódva;
hangjelzés és a
képernyőn megjelenő
üzenet kíséri. A visszajelzés kigyulladása a
fékrendszer, a szervokormány, a
motorolajkör vagy a hűtőfolyadék-
rendszer súlyos hibájával kapcsolatos.
Azonnal álljon meg egy biztonságos helyen, mivel a
motor menet közben lefulladhat.
Parkoljon le, vegye le a gyújtást, és hívja a CITROËN
hálózatot, vagy forduljon egy szakszervizhez.
Maximális
hűtőfolyadék-
hőmérséklet folyamatos
A hűtőfolyadék hőmérséklete túl
magas. Azonnal álljon meg egy biztonságos helyen.
Várja meg, amíg lehűl a motor, és ha szükséges,
végezze el a feltöltést.
Ha a probléma továbbra is fennáll, forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Motorolajnyomás folyamatos A motor kenőköre meghibásodott. Azonnal álljon meg egy biztonságos helyen.
Parkoljon le, vegye le a gyújtást, és forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.

23
DS4_hu_Chap01_controle-de-marche_ed03-2015
visszajelzésvilágítás módjaOkte endők/megjegyzések
Akkumulátortöltés folyamatos Az akkumulátor töltőköre
meghibásodott (koszos vagy kilazult
saruk, laza vagy szakadt ékszíj stb.). A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Fékrendszer folyamatos, a STOP
visszajelzéssel együtt
jelenik meg A fékkör folyadékszintje jelentős
mértékben csökkent.
Azonnal állítsa le a gépjárművet egy biztonságos
helyen.
Végezze el a feltöltést a CITROËN által rendszeresített
fékfolyadékkal.
Ha a probléma továbbra is fennáll, ellenőriztesse
a fékkört a CITROËN hálózatban vagy egy
szakszervizben.
+
folyamatos, az elektromos
rögzítőfék hibájára utaló
visszajelzéssel együtt
jelenik meg, ha az
elektromos rögzítőfék ki
van engedveA fékkör meghibásodott. Azonnal állítsa le a gépjárművet egy biztonságos
helyen.
Parkoljon le, vegye le a gyújtást, és lépjen
kapcsolatba a CITROËN hálózattal, vagy forduljon egy
szakszervizhez.
+ folyamatos, a STOP és
az ABS visszajelzéssel
együtt jelenik megAz elektronikus fékerőelosztó (REF)
meghibásodott.
Azonnal állítsa le a gépjárművet egy biztonságos
helyen.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed03-2015
visszajelzésvilágítás módjaOkte endők/megjegyzések
Elektromos
parkoló fék villog.
Az elektromos parkolófék automatikus
rögzítése nem történik meg.
A rögzítés/kioldás funkció
meghibásodott. A lehető legbiztonságosabb körülmények között,
azonnal álljon meg.
Sík (vízszintes) terepen parkoljon le, kapcsoljon
sebességi fokozatba (automata sebességváltó esetén
P helyzetbe), vegye le a gyújtást, és forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Elektromos
parkoló fék
rendellenessége folyamatos.
Az elektromos parkolófék
meghibásodott. Haladéktalanul forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Az elektromos parkolófékkel kapcsolatos további
információkért lapozza fel a megfelelő fejezetet.
Nyitott ajtó(k) folyamatos a
nyílászáró helyét
jelző üzenettel, ha a
sebesség 10
km/h alatt
van Egy ajtó vagy a csomagtartó nyitva
maradt.
Zárja be az adott nyílászárót.
folyamatos a
nyílászáró helyét
jelző üzenettel, és
hangjelzés egészíti ki,
ha a sebesség 10
km/h
felett van
* A forgalmazó országtól függően.
Be nem csatolt /
kicsatolt
biztonsági öv*
folyamatosan világít,
majd villog, amit egyre
hangosabb hangjelzés
kísér A vezető vagy az első utas nem
csatolta be vagy kicsatolta a
biztonsági övét.
Húzza maga elé az övet és csatolja be.
A visszajelző a tetőkonzolon elhelyezett visszajelzők
által nyújtott információt ismétli meg.
Legalább egy hátsó utas kicsatolta a
biztonsági övét.

25
DS4_hu_Chap01_controle-de-marche_ed03-2015
Szervizlámpaideiglenes, üzenet
kíséretében. Egy vagy több olyan kisebb
rendellenesség, amelynek nincs
külön visszajelzése. A képernyőn megjelenő üzenet segítségével azonosítsa a
hiba okát.
Egyes meghibásodásokat Ön is megoldhat, pl. nyitott
ajtó vagy a részecskeszűrő kezdődő eltömődése (amint
a közlekedési feltételek lehetővé teszik, regenerálja a
szűrőt oly módon, hogy legalább 60
km/h sebességgel
közlekedik a jelzőlámpa kialvásáig).
Egyéb rendellenesség - pl. a keréknyomás-ellenőrző
rendszer meghibásodása - esetén forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
folyamatos, üzenet
kíséretében. Egy vagy több olyan nagyobb
rendellenesség, amelynek nincs
külön visszajelzése. A képernyőn megjelenő üzenet segítségével azonosítsa a
hiba okát, és feltétlenül forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
folyamatos, a karbantartásra
figyelmeztető kulcs
villogásától, majd
kigyulladásától kísérve.Túllépte a karbantartás esedékes
időpontját.
Kizárólag BlueHDi dízelváltozatok esetén.
Haladéktalanul végeztesse el a gépjármű időszakos
átvizsgálását.
v

isszajelzés
vi

lágítás módja
Ok
te
endők/megjegyzések
Részecskeszűrő
(dízel)
folyamatos, hangjelzéssel
és a részecskeszűrő
eltömődésének
veszélyére figyelmeztető
üzenettel együtt jelenik
megA részecskeszűrő kezdődő
eltömődésére hívja fel a figyelmet. A szűrő regenerálása érdekében, amint azt a közlekedési
viszonyok lehetővé teszik, a visszajelzés eltűnéséig
hajtson legalább 60
km/h-s sebességgel.
folyamatos, hangjelzéssel
és a részecskeszűrő-
adalékanyag alacsony
szintjére figyelmeztető
üzenettel együtt jelenik
megAz adalékanyag-tartály minimális
szintjét jelzi.Haladéktalanul végeztesse el a feltöltést a CITROËN
hálózatban vagy egy szakszervizben.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed03-2015
visszajelzésvilágítás módjaOkte endők/megjegyzések
Blokkolásgátló
rendszer (ABS) folyamatos
A blokkolásgátló rendszer
meghibásodott.
A gépjármű hagyományos fékrendszere továbbra is működik.
Csökkentett sebességgel, óvatosan közlekedjen, és
haladéktalanul forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Dinamikus
menetstabilizáló
(CDS/ASR)villog
A rendszer működésbe lépett. A rendszer optimalizálja a meghajtást, és javítja a
gépjármű menetstabilitását.
a semlegesítő gomb
jelzőlámpájával
együtt - hangjelzés és
üzenet kíséretében -
folyamatosan világít A CDS/ASR rendszer vagy a
visszagurulás-gátló meghibásodott.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
A motor
öndiagnosztikai
rendszere
villog
A motor ellenőrző rendszere
meghibásodott. Fennáll a katalizátor károsodásának veszélye.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
folyamatos A környezetvédelmi rendszer
meghibásodott. A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Minimális
üzemanyagszint folyamatos,
hangjelzés és
figyelmeztető üzenet
kíséri Az első kigyulladáskor még kb. 6 liter
üzemanyag áll rendelkezésére.
Ekkor kezdődik meg a tartalék-
üzemanyag felhasználása. Feltétlenül töltsön üzemanyagot a tartályba, még
mielőtt teljesen kifogyna.
A visszajelzés hangjelzés és egy figyelmeztető üzenet
kíséretében minden gyújtásráadáskor kigyullad,
amíg nem tölt elegendő mennyiségű üzemanyagot a
tartályba.
A „0”
szinthez közeledve a hangjelzés és a
figyelmeztető üzenet egyre gyakoribbá válik.
A tartály űrtartalma: kb. 60 liter
.
Ne hagyja, hogy az üzemanyag teljesen kifogyjon,
mert károsodhat a környezetvédelmi és a
befecskendező-rendszer.

27
DS4_hu_Chap01_controle-de-marche_ed03-2015
Kormányszervófolyamatos A kormányszervó meghibásodott. Vezessen óvatosan, mérsékelt sebességgel.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Lapos kerék folyamatos. Egy vagy több kerékben nem
megfelelő a levegőnyomás.
A lehető leghamarabb ellenőrizze a gumiabroncsok
nyomását.
Az ellenőrzést lehetőleg hideg gumiabroncsokon végezze.
+ először villog, majd
a szervizlámpával
együtt folyamatosan
világít.A keréknyomás-ellenőrző rendszer
meghibásodott, vagy valamelyik
kerékben nem érzékel a rendszer
érzékelőt. A keréknyomás-ellenőrzés nem biztosított.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Kanyar fényszórók villog A kanyarfényszóró-rendszer
meghibásodott. Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
v

isszajelzés
vi
lágítás módja
Ok
te
endők/megjegyzések
Benyomott
fékpedál folyamatos
Automata sebességváltónál a P
helyzet elhagyásához nem nyomta le
a fékpedált. Járó motornál a parkolófék kioldása előtt be kell
nyomni a fékpedált, hogy az automata sebességváltó
karját ki tudja venni P helyzetből.
Légzsákok ideiglenes. A gyújtás ráadásakor néhány
másodpercre kigyullad, majd elalszik. A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
folyamatos. Valamelyik légzsákrendszer vagy
a biztonsági övek pirotechnikai
övfeszítőinek egyike meghibásodott. Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
A működés ellenőrzése

DS4_hu_Chap01_controle-de-marche_ed03-2015
visszajelzésvilágítás módjaOkte endők/megjegyzések
AdBlue
® adalék
(BlueHDi dízel) hangjelzés és a
még megtehető
kilométerek számát
mutató üzenet
kíséretében a
gyújtás ráadásától
folyamatosan világít. A hatótávolság 600
és 2400 km
között van. Haladéktalanul töltse fel az AdBlue® adalék szintjét.
Ehhez forduljon a CITROËN hálózathoz vagy egy
szakszervizhez, vagy saját kezűleg végezze el a
műveletet.
+ hangjelzés és a
még megtehető
kilométerek
számát mutató
üzenet kíséretében
villog, miközben a
szervizlámpa is világít.A hatótávolság 0

és 600

km között
van. A tar tály kiürülésének elkerülése érdekében
haladéktalanul
töltse fel az AdBlue
® adalék szintjét.
Ehhez forduljon a CITROËN hálózathoz vagy egy
szakszervizhez, vagy saját kezűleg végezze el a
műveletet.
hangjelzés és az
indítás letiltásáról
tájékoztató üzenet
kíséretében
villog, miközben a
szervizlámpa is világít. Az AdBlue
®-tartály kiürült: az
előírásoknak megfelelően egy
berendezés meggátolja a motor
újraindítását. Ahhoz, hogy újra tudja indítani a motort, feltétlenül
fel
kell tölteni az AdBlue® adalék szintjét. Ehhez forduljon
a CITROËN hálózathoz vagy egy szakszervizhez,
vagy saját kezűleg végezze el a műveletet.
Feltétlenül legalább 3,8
liter AdBlue
® folyadékot kell
az adaléktartályba tölteni.
A feltöltés elvégzéséhez, ill. az AdBlue
® adalékkal kapcsolatos további információkért olvassa el a megfelelő részt.
