CITROEN DS4 2016 Návod na použití (in Czech)

199
DS4_cs_Chap08_conduite_ed03-2015

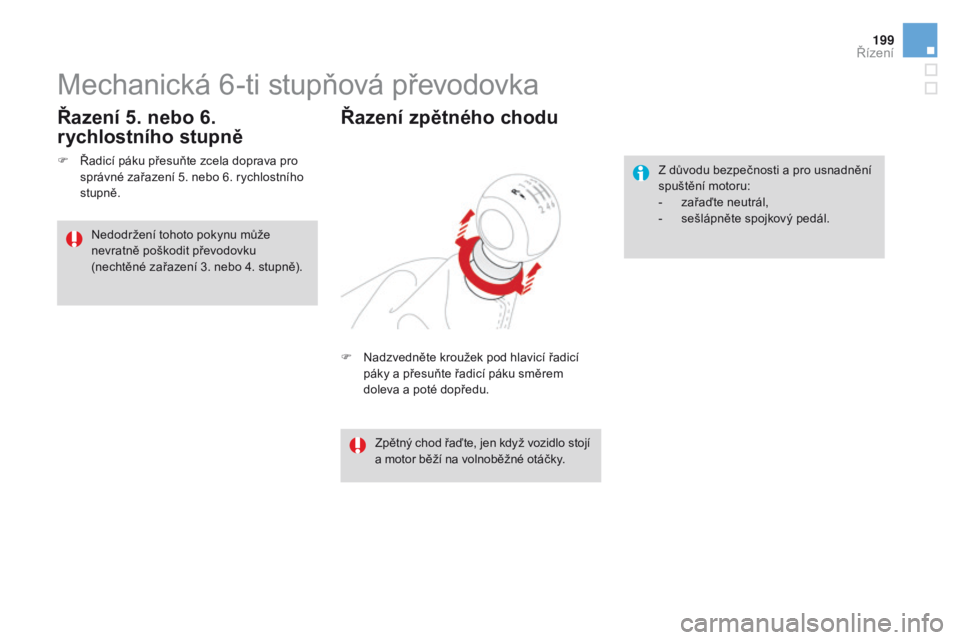

Mechanická 6-ti stupňová převodovka
F Nadzvedněte kroužek pod hlavicí řadicí páky a přesuňte řadicí páku směrem
doleva a poté dopředu.
Řazení zpětného chodu
Z důvodu bezpečnosti a pro usnadnění
spuštění motoru:
-

z
ařaďte neutrál,
-

s
ešlápněte spojkový pedál.
Zpětný chod řaďte, jen když vozidlo stojí
a motor běží na volnoběžné otáčky.
Řazení 5. nebo 6.
rychlostního stupně
F Řadicí páku přesuňte zcela doprava pro správné zařazení 5. nebo 6. rychlostního
stupně.
Nedodržení tohoto pokynu může
nevratně poškodit převodovku
(nechtěné zařazení 3. nebo 4. stupně).
Řízení

DS4_cs_Chap08_conduite_ed03-2015

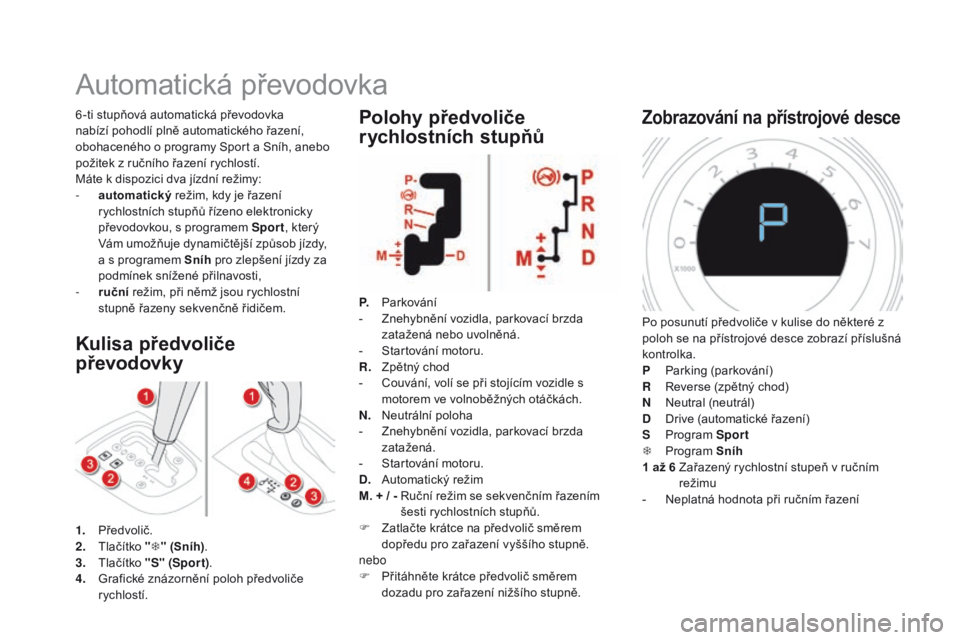

Automatická převodovka
Kulisa předvoliče
převodovky
6 -ti stupňová automatická převodovka
nabízí pohodlí plně automatického řazení,
obohaceného o programy Sport a Sníh, anebo
požitek z ručního řazení rychlostí.
Máte k dispozici dva jízdní režimy:
-
a
utomatický režim, kdy je řazení
rychlostních stupňů řízeno elektronicky
převodovkou, s programem Sport , který
Vám umožňuje dynamičtější způsob jízdy,
a s programem
s
ní
h pro zlepšení jízdy za
podmínek snížené přilnavosti,
-

r
uční režim, při němž jsou rychlostní
stupně řazeny sekvenčně řidičem.
1.
P

ředvolič.
2.
T

lačítko "T " (
sn

íh).
3.
T

lačítko "S" (Spor t).
4.
G

rafické znázornění poloh předvoliče
rychlostí.polohy předvoliče
rychlostních stupňů
P. Parkování
-
Z nehybnění vozidla, parkovací brzda
zatažená nebo uvolněná.
-

S
tartování motoru.
R.

Z
pětný chod
-

C
ouvání, volí se při stojícím vozidle s
motorem ve volnoběžných otáčkách.
N.

N
eutrální poloha
-

Z
nehybnění vozidla, parkovací brzda
zatažená.
-

S
tartování motoru.
d

.

A
utomatický režim
M. + / -

R
uční režim se sekvenčním řazením
šesti rychlostních stupňů.
F

Z
atlačte krátce na předvolič směrem
dopředu pro zařazení vyššího stupně.
nebo
F

P
řitáhněte krátce předvolič směrem
dozadu pro zařazení nižšího stupně.
zobrazování na přístrojové desce
Po posunutí předvoliče v kulise do některé z
poloh se na přístrojové desce zobrazí příslušná
kontrolka.
P

P
arking (parkování)
R

R
everse (zpětný chod)
N

N
eutral (neutrál)
d


D
rive (automatické řazení)
S

P
rogram Sport
T

P
rogram s
ní
h
1
až 6
Z
ařazený rychlostní stupeň v ručním
režimu
-

N
eplatná hodnota při ručním řazení

201
DS4_cs_Chap08_conduite_ed03-2015

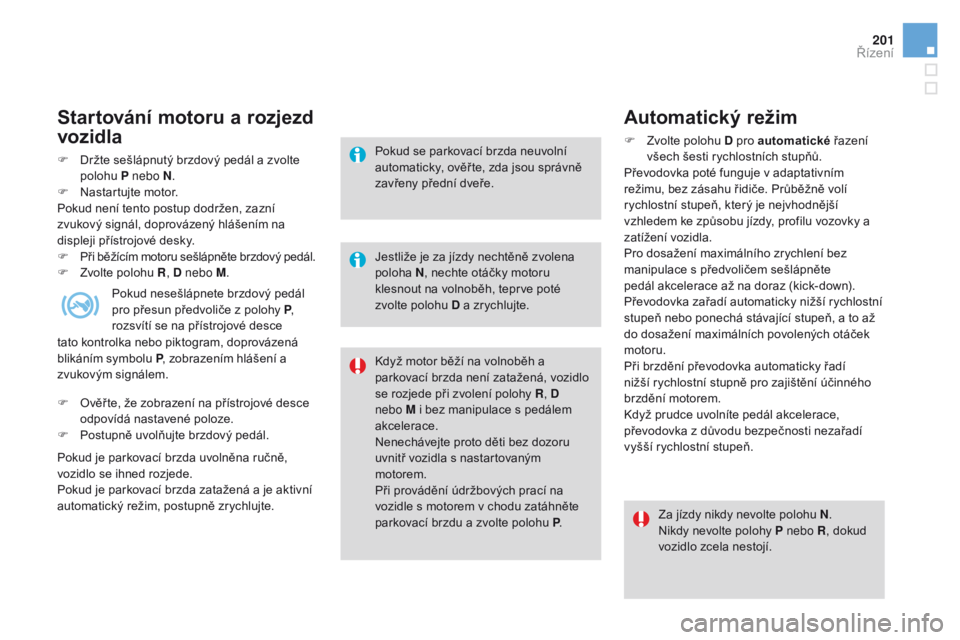

startování motoru a rozjezd
vozidla
F Držte sešlápnutý brzdový pedál a zvolte polohu P nebo N .
F

N
astartujte motor.
Pokud není tento postup dodržen, zazní
zvukový signál, doprovázený hlášením na
displeji přístrojové desky.
F

P
ři běžícím motoru sešlápněte brzdový pedál.
F

Z
volte polohu R ,
d nebo M. Pokud se parkovací brzda neuvolní
automaticky, ověř te, zda jsou správně
zavřeny přední dveře.
Když motor běží na volnoběh a
parkovací brzda není zatažená, vozidlo
se rozjede při zvolení polohy R
,
d
nebo M i bez manipulace s pedálem
akcelerace.
Nenechávejte proto děti bez dozoru
uvnitř vozidla s nastartovaným
motorem.
Při provádění údržbových prací na
vozidle s motorem v chodu zatáhněte
parkovací brzdu a zvolte polohu P .
Automatický režim
F Zvolte polohu d pro automatické řazení
všech šesti rychlostních stupňů.
Převodovka poté funguje v adaptativním
režimu, bez zásahu řidiče. Průběžně volí
rychlostní stupeň, který je nejvhodnější
vzhledem ke způsobu jízdy, profilu vozovky a
zatížení vozidla.
Pro dosažení maximálního zrychlení bez
manipulace s předvoličem sešlápněte
pedál akcelerace až na doraz (kick-down).
Převodovka zařadí automaticky nižší rychlostní
stupeň nebo ponechá stávající stupeň, a to až
do dosažení maximálních povolených otáček
motoru.
Při brzdění převodovka automaticky řadí
nižší rychlostní stupně pro zajištění účinného
brzdění motorem.
Když prudce uvolníte pedál akcelerace,
převodovka z důvodu bezpečnosti nezařadí
vyšší rychlostní stupeň.
Za jízdy nikdy nevolte polohu N .
Nikdy nevolte polohy P nebo R , dokud
vozidlo zcela nestojí.
Jestliže je za jízdy nechtěně zvolena
poloha
N, nechte otáčky motoru
klesnout na volnoběh, teprve poté
zvolte polohu
d
a zrychlujte.
Pokud nesešlápnete brzdový pedál
pro přesun předvoliče z polohy P
,
rozsvítí se na přístrojové desce
tato kontrolka nebo piktogram, doprovázená
blikáním symbolu P , zobrazením hlášení a
zvukovým signálem.
F

O

věř te, že zobrazení na přístrojové desce
odpovídá nastavené poloze.
F

P

ostupně uvolňujte brzdový pedál.
Pokud je parkovací brzda uvolněna ručně,
vozidlo se ihned rozjede.
Pokud je parkovací brzda zatažená a je aktivní
automatický režim, postupně zrychlujte.
Řízení

DS4_cs_Chap08_conduite_ed03-2015
Ruční režim
F Zvolte polohu M pro sekvenční řazení
šesti rychlostních stupňů.
F

Z
atlačte předvolič ke znaménku + pro
zařazení vyššího rychlostního stupně.
F

P
řitáhněte předvolič ke znaménku - pro
zařazení nižšího rychlostního stupně.
Ke skutečnému přeřazení z jednoho stupně na
druhý dojde, pouze pokud to umožní rychlost
vozidla a otáčky motoru; jinak jsou dočasně
použity charakteristiky automatického režimu.
Písmeno
d

na přístrojové desce
zhasne a objevují se čísla
zařazených rychlostních stupňů.
Jestliže jsou otáčky motoru vzhledem ke
zvolenému rychlostnímu stupni příliš vysoké
nebo nízké, číslo požadovaného stupně
po několik sekund bliká a poté se rozsvítí
skutečný, převodovkou zařazený stupeň.
Převodovka automaticky zvolí stupeň 1
u
stojícího vozidla a při velmi nízké rychlosti.
Při řazení rychlostních stupňů není třeba
uvolňovat pedál akcelerace.
Přesunutí předvoliče z polohy
d (automatické
řazení) do polohy M (ruční řazení) může být
provedeno kdykoliv.
Při ručním řazení nejsou programy Sport a
Sníh funkční.

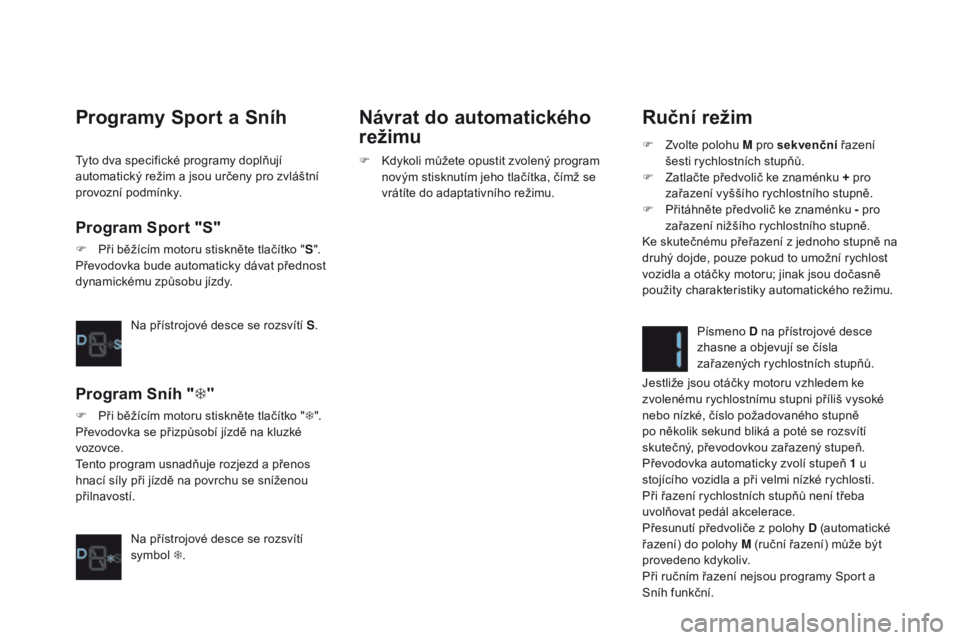

programy sp ort a sn íh
program sp ort "s"
F Při běžícím motoru stiskněte tlačítko " S".
Převodovka bude automaticky dávat přednost
dynamickému způsobu jízdy.
Na přístrojové desce se rozsvítí S .
program sn íh "T"
F Při běžícím motoru stiskněte tlačítko " T".
Převodovka se přizpůsobí jízdě na kluzké
vozovce.
Tento program usnadňuje rozjezd a přenos
hnací síly při jízdě na povrchu se sníženou
přilnavostí.
Na přístrojové desce se rozsvítí
symbol T.
Návrat do automatického
režimu
F Kdykoli můžete opustit zvolený program
novým stisknutím jeho tlačítka, čímž se
vrátíte do adaptativního režimu.
Tyto dva specifické programy doplňují
automatický režim a jsou určeny pro zvláštní
provozní podmínky.

203
DS4_cs_Chap08_conduite_ed03-2015

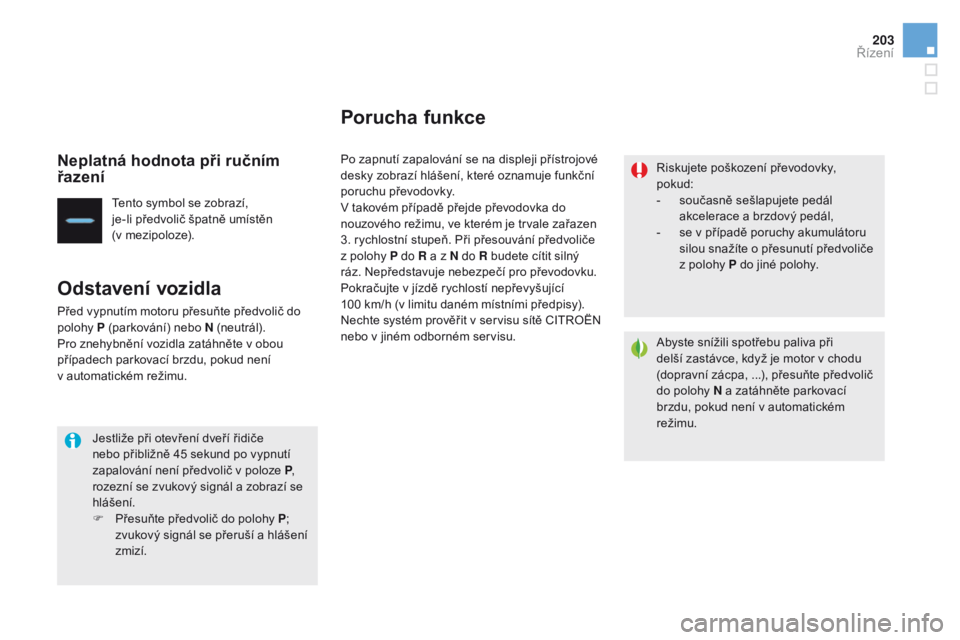

Neplatná hodnota při ručním
řazení
Tento symbol se zobrazí,
je-li předvolič špatně umístěn
(v mezipoloze).
odstavení vozidla
Před vypnutím motoru přesuňte předvolič do
polohy P (parkování) nebo N (neutrál).
Pro znehybnění vozidla zatáhněte v obou
případech parkovací brzdu, pokud není
v automatickém režimu.
Jestliže při otevření dveří řidiče
nebo přibližně 45
sekund po vypnutí
zapalování není předvolič v poloze P ,
rozezní se zvukový signál a zobrazí se
hlášení.
F

P
řesuňte předvolič do polohy P ;
zvukový signál se přeruší a hlášení
zmizí.
porucha funkce
Po zapnutí zapalování se na displeji přístrojové
desky zobrazí hlášení, které oznamuje funkční
poruchu převodovky.
V takovém případě přejde převodovka do
nouzového režimu, ve kterém je trvale zařazen
3. rychlostní stupeň. Při přesouvání předvoliče
z polohy P do R a z N do R budete cítit silný
ráz. Nepředstavuje nebezpečí pro převodovku.
Pokračujte v jízdě rychlostí nepřevyšující
100
km/h (v limitu daném místními předpisy).
Nechte systém prověřit v servisu sítě CITROËN
nebo v jiném odborném servisu. Riskujete poškození převodovky,
pokud:
-

s
oučasně sešlapujete pedál
akcelerace a brzdový pedál,
-

s
e v případě poruchy akumulátoru
silou snažíte o přesunutí předvoliče
z polohy P do jiné polohy.
Abyste snížili spotřebu paliva při
delší zastávce, když je motor v chodu
(dopravní zácpa, ...), přesuňte předvolič
do polohy N a zatáhněte parkovací
brzdu, pokud není v automatickém
režimu.
Řízení

DS4_cs_Chap08_conduite_ed03-2015
Jedná se o systém, který udrží vozidlo při
rozjíždění do svahu nehybné do doby, než
stačíte přemístit nohu z brzdového pedálu na
pedál akcelerace (přibližně 2 sekundy).
Tato funkce je aktivní pouze za následujících
podmínek:
-

v
ůz stojí a je sešlápnut brzdový pedál,
-

s
vah splňuje určité podmínky,
-

d
veře řidiče jsou zavřené.
Funkci asistence pro rozjezd do svahu není
možné vypnout.

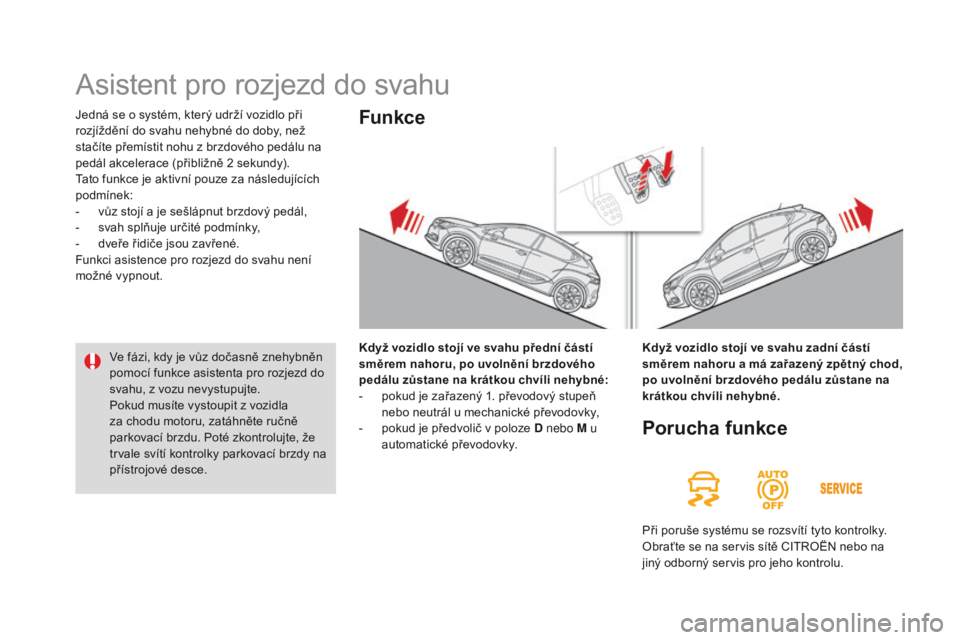

Asistent pro rozjezd do svahu
Když vozidlo stojí ve svahu přední částí
směrem nahoru, po uvolnění brzdového
pedálu zůstane na krátkou chvíli nehybné:
-

p
okud je zařazený 1. převodový stupeň
nebo neutrál u mechanické převodovky,
-

p
okud je předvolič v poloze d nebo M u
automatické převodovky.
Funkce
Ve fázi, kdy je vůz dočasně znehybněn
pomocí funkce asistenta pro rozjezd do
svahu, z vozu nevystupujte.
Pokud musíte vystoupit z vozidla
za chodu motoru, zatáhněte ručně
parkovací brzdu. Poté zkontrolujte, že
trvale svítí kontrolky parkovací brzdy na
přístrojové desce. Když vozidlo stojí ve svahu zadní částí
směrem nahoru a má zařazený zpětný chod,
po uvolnění brzdového pedálu zůstane na
krátkou chvíli nehybné.
porucha funkce
Při poruše systému se rozsvítí tyto kontrolky.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis pro jeho kontrolu.

205
DS4_cs_Chap08_conduite_ed03-2015

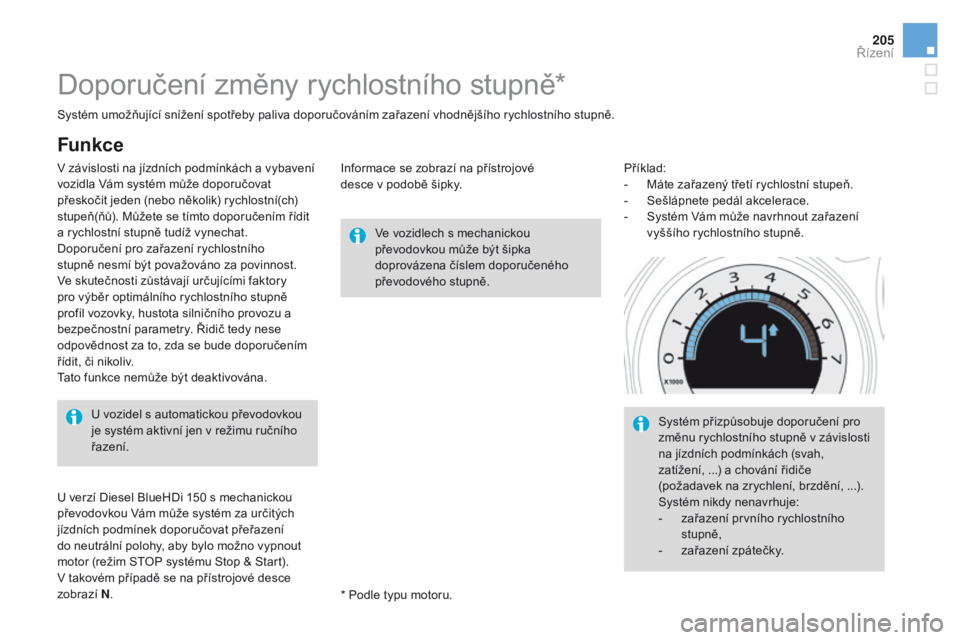

Doporučení změny rychlostního stupně*
Ve vozidlech s mechanickou
převodovkou může být šipka
doprovázena číslem doporučeného
převodového stupně.
U vozidel s automatickou převodovkou
je systém aktivní jen v režimu ručního
řazení.
* Podle typu motoru.
U verzí Diesel BlueHDi 150

s mechanickou
převodovkou Vám může systém za určitých
jízdních podmínek doporučovat přeřazení
do neutrální polohy, aby bylo možno vypnout
motor (režim STOP systému Stop & Start).
V takovém případě se na přístrojové desce
zobrazí N.
Systém umožňující snížení spotřeby paliva doporučováním zařazení vhodnějšího rychlostního stupně.
Funkce
V závislosti na jízdních podmínkách a vybavení
vozidla Vám systém může doporučovat
přeskočit jeden (nebo několik) rychlostní(ch)
stupeň(ňů). Můžete se tímto doporučením řídit
a rychlostní stupně tudíž vynechat.
Doporučení pro zařazení rychlostního
stupně nesmí být považováno za povinnost.
Ve skutečnosti zůstávají určujícími faktory
pro výběr optimálního rychlostního stupně
profil vozovky, hustota silničního provozu a
bezpečnostní parametry. Řidič tedy nese
odpovědnost za to, zda se bude doporučením
řídit, či nikoliv.
Tato funkce nemůže být deaktivována.
Příklad:
-

M
áte zařazený třetí rychlostní stupeň.
-

S
ešlápnete pedál akcelerace.
-

S
ystém Vám může navrhnout zařazení
vyššího rychlostního stupně.
Informace se zobrazí na přístrojové
desce v podobě šipky.
Systém přizpůsobuje doporučení pro
změnu rychlostního stupně v závislosti
na jízdních podmínkách (svah,
zatížení, ...) a chování řidiče
(požadavek na zrychlení, brzdění, ...).
Systém nikdy nenavrhuje:
-

z
ařazení prvního rychlostního
stupně,
-

z
ařazení zpátečky.
Řízení

DS4_cs_Chap08_conduite_ed03-2015

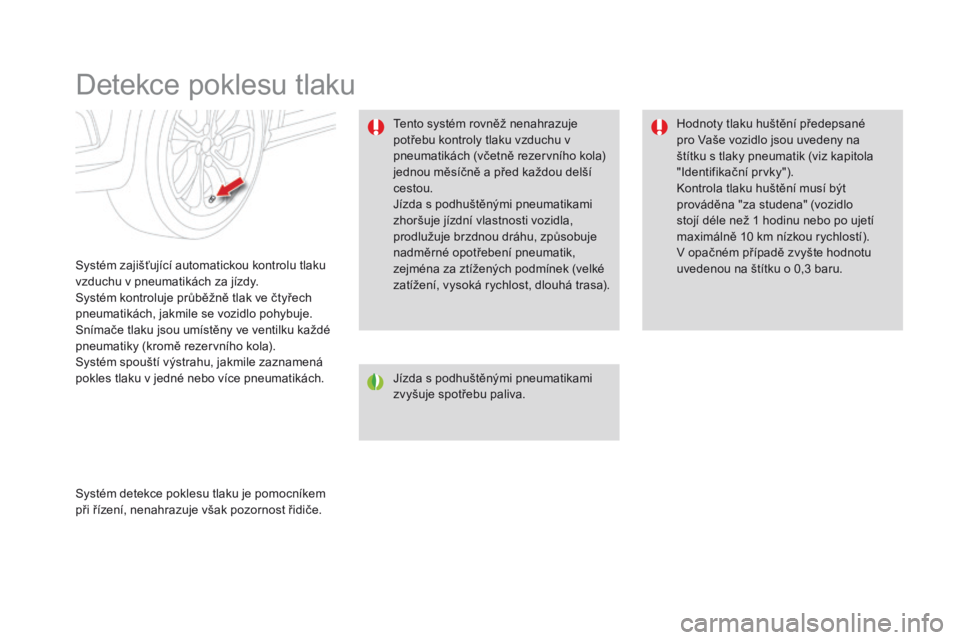

Detekce poklesu tlaku
Systém zajišťující automatickou kontrolu tlaku
vzduchu v pneumatikách za jízdy.
Systém kontroluje průběžně tlak ve čtyřech
pneumatikách, jakmile se vozidlo pohybuje.
Snímače tlaku jsou umístěny ve ventilku každé
pneumatiky (kromě rezervního kola).
Systém spouští výstrahu, jakmile zaznamená
pokles tlaku v jedné nebo více pneumatikách.Jízda s podhuštěnými pneumatikami
zvyšuje spotřebu paliva.Hodnoty tlaku huštění předepsané
pro Vaše vozidlo jsou uvedeny na
štítku s tlaky pneumatik (viz kapitola
"Identifikační prvky").
Kontrola tlaku huštění musí být
prováděna "za studena" (vozidlo
stojí déle než 1
hodinu nebo po ujetí
maximálně 10 km nízkou rychlostí).
V opačném případě zvyšte hodnotu
uvedenou na štítku o 0,3 baru.
Tento systém rovněž nenahrazuje
potřebu kontroly tlaku vzduchu v
pneumatikách (včetně rezervního kola)
jednou měsíčně a před každou delší
cestou.
Jízda s podhuštěnými pneumatikami
zhoršuje jízdní vlastnosti vozidla,
prodlužuje brzdnou dráhu, způsobuje
nadměrné opotřebení pneumatik,
zejména za ztížených podmínek (velké
zatížení, vysoká rychlost, dlouhá trasa).
Systém detekce poklesu tlaku je pomocníkem
při řízení, nenahrazuje však pozornost řidiče.

207
DS4_cs_Chap08_conduite_ed03-2015

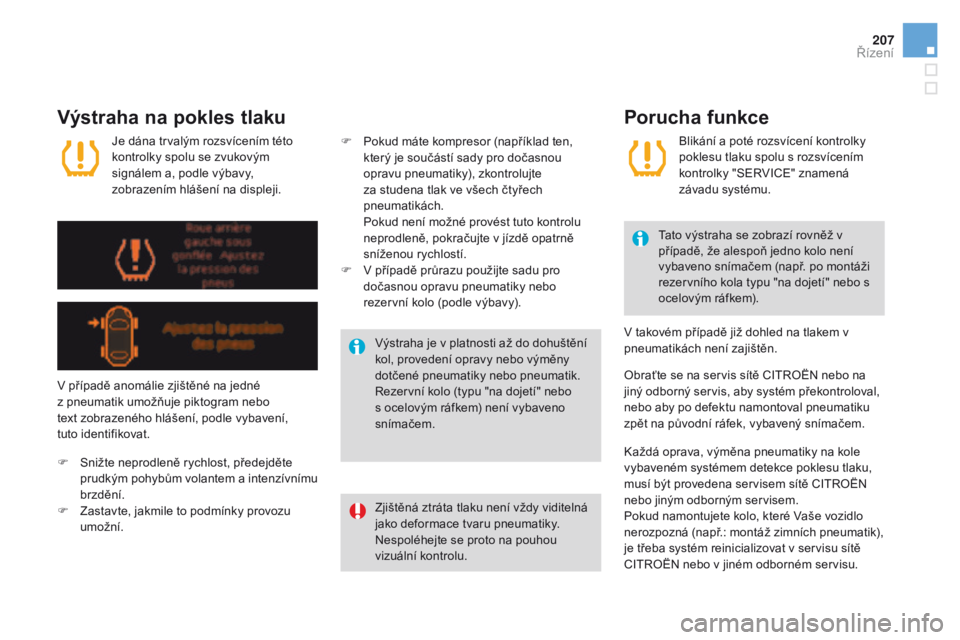

Výstraha na pokles tlaku
Zjištěná ztráta tlaku není vždy viditelná
jako deformace tvaru pneumatiky.
Nespoléhejte se proto na pouhou
vizuální kontrolu.Tato výstraha se zobrazí rovněž v
případě, že alespoň jedno kolo není
vybaveno snímačem (např. po montáži
rezervního kola typu "na dojetí" nebo s
ocelovým ráfkem).
Výstraha je v platnosti až do dohuštění
kol, provedení opravy nebo výměny
dotčené pneumatiky nebo pneumatik.
Rezervní kolo (typu "na dojetí" nebo
s ocelovým ráfkem) není vybaveno
snímačem.
Je dána trvalým rozsvícením této
kontrolky spolu se zvukovým
signálem a, podle výbavy,
zobrazením hlášení na displeji.
V případě anomálie zjištěné na jedné
z pneumatik umožňuje piktogram nebo
text zobrazeného hlášení, podle vybavení,
tuto identifikovat.
F

S

nižte neprodleně rychlost, předejděte
prudkým pohybům volantem a intenzívnímu
brzdění.
F
Z
astavte, jakmile to podmínky provozu
umožní.
porucha funkce
Blikání a poté rozsvícení kontrolky
poklesu tlaku spolu s rozsvícením
kontrolky "SERVICE" znamená
závadu systému.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis, aby systém překontroloval,
nebo aby po defektu namontoval pneumatiku
zpět na původní ráfek, vybavený snímačem.
F
P
okud máte kompresor (například ten,
který je součástí sady pro dočasnou
opravu pneumatiky), zkontrolujte
za studena tlak ve všech čtyřech
pneumatikách.
P

okud není možné provést tuto kontrolu
neprodleně, pokračujte v jízdě opatrně
sníženou rychlostí.
F

V p

řípadě průrazu použijte sadu pro
dočasnou opravu pneumatiky nebo
rezervní kolo (podle výbavy).
Každá oprava, výměna pneumatiky na kole
vybaveném systémem detekce poklesu tlaku,
musí být provedena servisem sítě CITROËN
nebo jiným odborným servisem.
Pokud namontujete kolo, které Vaše vozidlo
nerozpozná (např.: montáž zimních pneumatik),
je třeba systém reinicializovat v servisu sítě
CITROËN nebo v jiném odborném servisu. V takovém případě již dohled na tlakem v
pneumatikách není zajištěn.
Řízení

DS4_cs_Chap08_conduite_ed03-2015

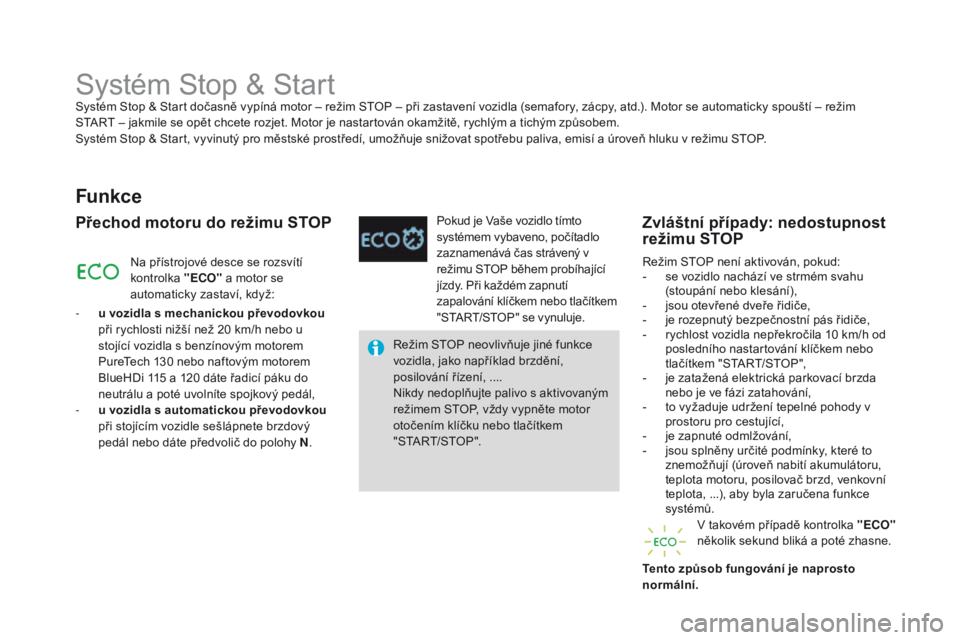

Systém Stop & StartSystém Stop & Start dočasně vypíná motor – režim STOP – při zastavení vozidla (semafory, zácpy, atd.). Motor se automaticky spouští – režim
START – jakmile se opět chcete rozjet. Motor je nastartován okamžitě, rychlým a tichým způsobem.
Systém Stop & Start, vyvinutý pro městské prostředí, umožňuje snižovat spotřebu paliva, emisí a úroveň hluku v režimu STOP.
Funkce
přechod motoru do režimu sTo p
Režim STOP neovlivňuje jiné funkce
vozidla, jako například brzdění,
posilování řízení, ....
Nikdy nedoplňujte palivo s aktivovaným
režimem STOP, vždy vypněte motor
otočením klíčku nebo tlačítkem
"START/STOP".
Na přístrojové desce se rozsvítí
kontrolka
"EC
o" a m

otor se
automaticky zastaví, když:
-

u v

ozidla s mechanickou převodovkou
při rychlosti nižší než 20

km/h nebo u
stojící vozidla s benzínovým motorem
PureTech 130

nebo naftovým motorem
BlueHDi 115

a 120

dáte řadicí páku do
neutrálu a poté uvolníte spojkový pedál,
-

u v

ozidla s automatickou převodovkou
při stojícím vozidle sešlápnete brzdový
pedál nebo dáte předvolič do polohy N .Pokud je Vaše vozidlo tímto
systémem vybaveno, počítadlo
zaznamenává čas strávený v
režimu STOP během probíhající
jízdy. Při každém zapnutí
zapalování klíčkem nebo tlačítkem
"START/STOP" se vynuluje.
Režim STOP není aktivován, pokud:
-
s
e vozidlo nachází ve strmém svahu
(stoupání nebo klesání),
-
j
sou otevřené dveře řidiče,
-
j
e rozepnutý bezpečnostní pás řidiče,
- r ychlost vozidla nepřekročila 10 km/h od
posledního nastartování klíčkem nebo
tlačítkem "START/STOP",
-

j
e zatažená elektrická parkovací brzda
nebo je ve fázi zatahování,
-

t
o vyžaduje udržení tepelné pohody v
prostoru pro cestující,
-

j
e zapnuté odmlžování,
-

j
sou splněny určité podmínky, které to
znemožňují (úroveň nabití akumulátoru,
teplota motoru, posilovač brzd, venkovní
teplota, ...), aby byla zaručena funkce
systémů.
zvláštní případy: nedostupnost
režimu sTo p
V takovém případě kontrolka "ECo"
n ěkolik sekund bliká a poté zhasne.
Tento způsob fungování je naprosto
normální.
